Pakkens • 0989098800 • 3 Bar • Emniyet Ventili İç Takım • Üst Grup

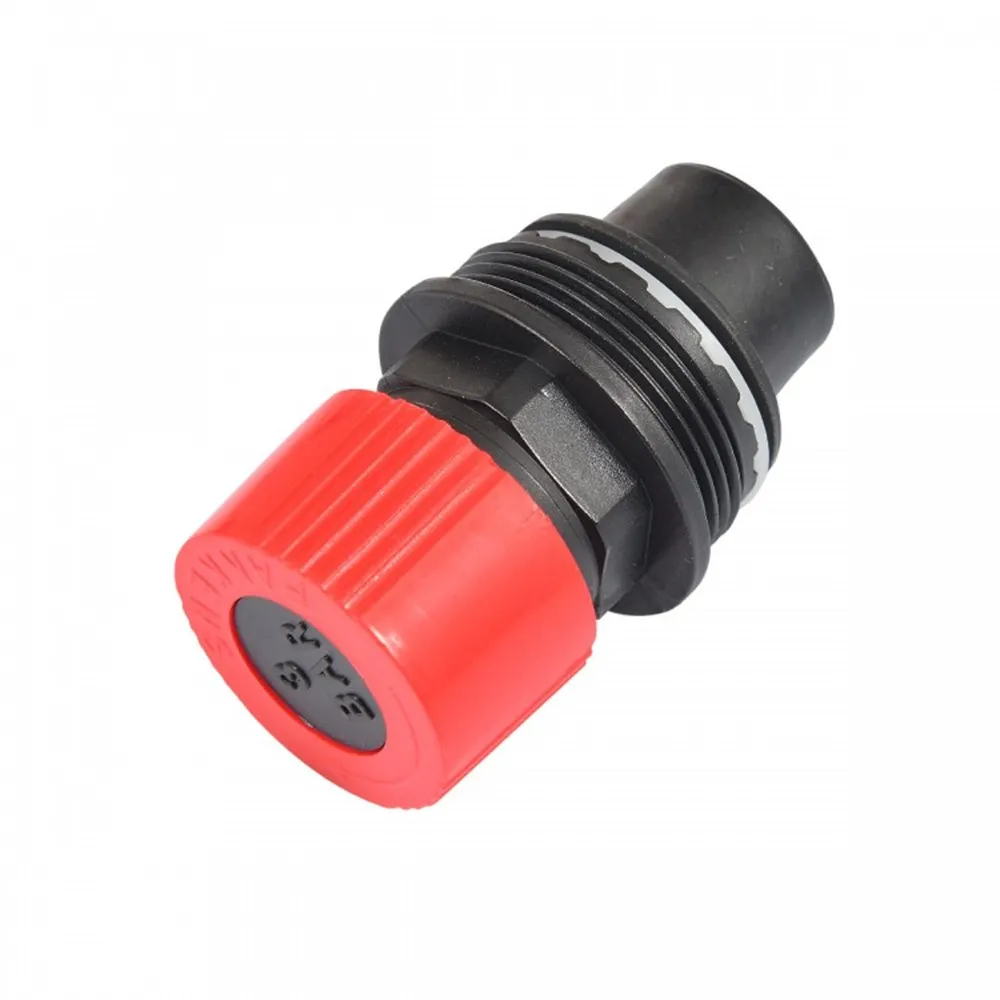

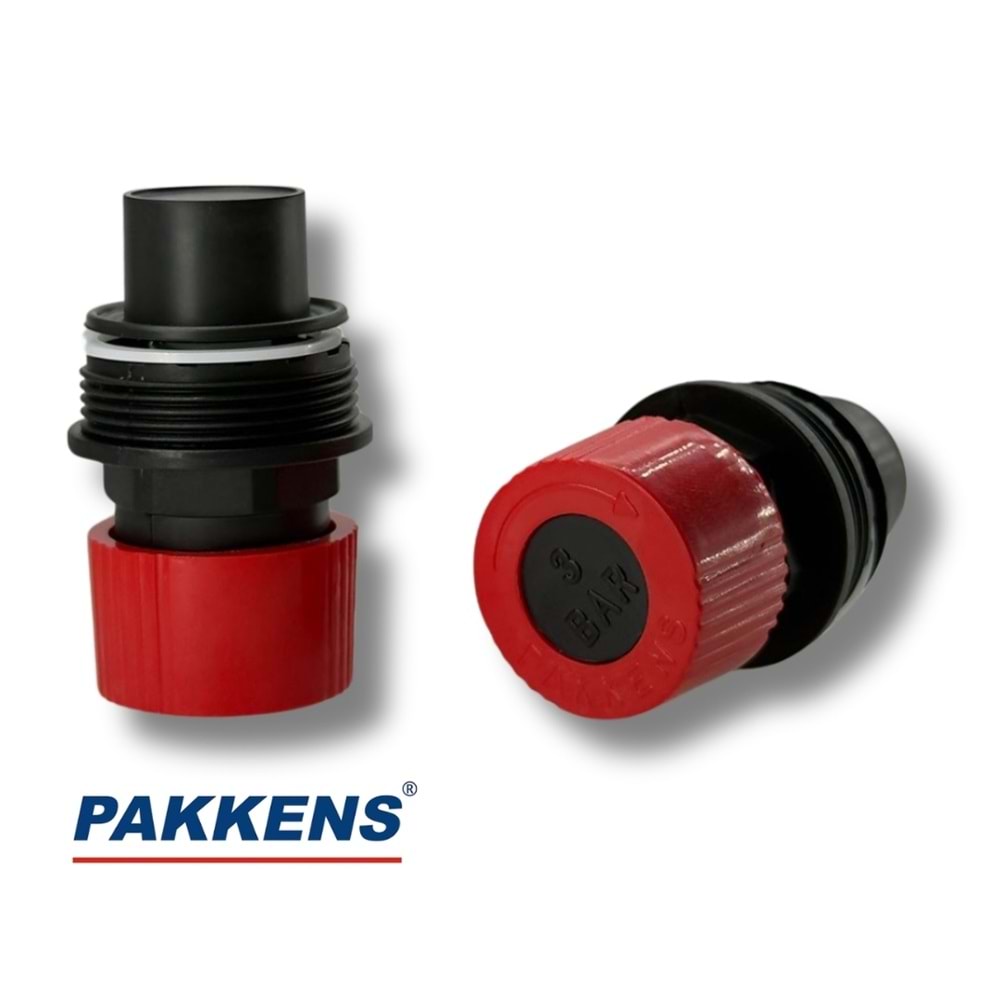

3 Bar Emniyet Ventili İç Takım Pakkens
Pakkens 0989098800 emniyet ventili iç takımı; kombinin kapalı kalorifer devresinde oluşabilecek aşırı basınca karşı çalışan 3 bar emniyet ventilinin yaylı tahliye mekanizmasını yenilemek amacıyla kullanılan üst grup yedek parçadır. Demirdöküm D003202395, Protherm 0020118734, Vaillant 0020123566 ve Unical 95000083 referanslarıyla ilişkilendirilen ürün; mevcut ventil gövdesi sağlam ve bağlantı yapısı uygun olduğunda servis değişimlerinde değerlendirilebilir. Sipariş öncesinde eski iç takımın uzunluğu, gövde bağlantısı, sızdırmazlık yüzeyi ve parça kodu karşılaştırılmalıdır.
Ürün Kimliği ve Referans Kodları
- Üretici marka
- Pakkens
- Proser model kodu
- EV06
- Pakkens kodu
- 0989098800
- Açma basıncı
- 3 bar
- Demirdöküm kodu
- D003202395
- Protherm kodu
- 0020118734
- Vaillant kodu
- 0020123566
- Unical kodu
- 95000083
Bu ürün komple emniyet ventili değildir
Ürün, mevcut emniyet ventili gövdesinde çalışan iç mekanizma veya üst
grup parçasıdır. Ventil gövdesi, tahliye çıkışı, bağlantı borusu ve ayrıca
gösterilmeyen montaj parçaları paket içeriğine dahil kabul edilmemelidir.
3 Bar Güvenlik Kontrolü
Kalorifer devresi basıncı ventilin sabit açma değerine ulaştığında fazla suyun tahliye edilmesine yardımcı olan yaylı mekanizmayı taşır.
İç Takım Yenileme Çözümü
Hidrolik gövdesi sağlam olan uygun emniyet ventillerinde yalnızca üst tahliye mekanizmasının yenilenmesine imkân verir.
Çoklu Referans Uyumu
Aynı iç takım geometrisini kullanan uygun Demirdöküm, Protherm, Vaillant ve Unical ventil revizyonlarıyla eşleştirilebilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Pakkens 3 Bar Kombi Emniyet Ventili İç Takımı |
| Marka / model | Pakkens / EV06 |
| Pakkens ürün kodu | 0989098800 |
| Parça sınıfı | Emniyet ventili iç mekanizması, üst grup veya tahliye başlığı |
| Sabit açma basıncı | 3 bar; kullanıcı veya servis tarafından farklı bir basınç değerine ayarlanmamalıdır |
| Temel görevi | Kapalı kalorifer devresinde aşırı basınç oluştuğunda ventil gövdesindeki tahliye geçişinin açılmasına yardımcı olmak |
| Çalışma yapısı | Basınca duyarlı, yay kuvvetiyle kapalı tutulan mekanik tahliye sistemi |
| Normal çalışma konumu | Sistem basıncı açma değerinin altındayken kapalı ve sızdırmaz konum |
| Demirdöküm referansı | D003202395 |
| Protherm referansı | 0020118734 |
| Vaillant referansı | 0020123566 |
| Unical referansı | 95000083 |
| Uyumluluk yöntemi | Kod, toplam uzunluk, gövdeye oturma yapısı, kilitleme bölümü, yay mekanizması ve sızdırmazlık yüzeyi karşılaştırılarak |
| Elektrik bağlantısı | Bulunmaz; tamamen mekanik ve hidrolik basınçla çalışır |
| Ventil gövdesi | Pakete dahil değildir; mevcut gövdenin çatlak, deforme veya aşınmış olmaması gerekir |
| Sızdırmazlık parçaları | Ürün üzerinde bulunan elemanlar esas alınmalıdır. Ayrıca gösterilmeyen conta veya O-ringler dahil kabul edilmemelidir |
| Paket bilgisi | Tekli paket, 1 adet iç takım |
| Ürün niteliği | Pakkens marka yedek parça; cihaz markalarının kendi logolu fabrika ürünü olarak değerlendirilmemelidir |
| Montaj sınıfı | Basınçlı ve sıcak kalorifer devresi nedeniyle yetkin kombi teknik servisi uygulaması |
Referans kodlarının aynı iç takım üzerinde birleşmesi parça seçiminde avantaj sağlar
Ancak kod eşleşmesinin yanında ventil gövdesinin üretim revizyonu ve eski
iç takımın fiziksel yapısı da doğrulanmalıdır.
3 Bar Emniyet Ventili İç Takımı Nasıl Çalışır?
Kombinin kalorifer devresindeki su basıncı, emniyet ventili gövdesi içerisindeki hareketli mekanizmaya kuvvet uygular. Normal çalışma basıncında yay kuvveti tahliye geçişini kapalı tutar ve tesisat suyunun dışarı çıkmasını önler.
Sistem basıncı ventilin sabit açma değerine ulaştığında su basıncının oluşturduğu kuvvet yay kuvvetini aşar. İç mekanizma hareket ederek tahliye kanalını açar ve fazla suyun ventil çıkışından uzaklaştırılmasına yardımcı olur. Basınç güvenli seviyeye düştüğünde mekanizmanın yeniden kapanması beklenir.
Emniyet ventili basıncı düzenleyen normal çalışma vanası değildir
Parça yalnızca aşırı basınç durumunda sistemi korumaya yardımcı olan bir
güvenlik elemanıdır. Normal çalışma sırasında su tahliye etmemelidir.
İç Takım ile Komple Emniyet Ventili Arasındaki Fark
Pakkens İç Takım
- Ventilin hareketli üst mekanizmasını yeniler.
- Yaylı tahliye ve kapatma sistemini içerir.
- Mevcut uygun ventil gövdesine takılır.
- 3 bar sabit açma sınıfındadır.
- Hidrolik bağlantı gövdesini içermez.
Komple Emniyet Ventili
- İç mekanizma ve hidrolik gövdeyi birlikte içerir.
- Kombi hidrolik bloğuna bağlanan giriş bölümüne sahiptir.
- Tahliye çıkış geometrisini taşır.
- Gövde çatlağında veya bağlantı hasarında tercih edilir.
- Bağlantı tipi cihaz modeline göre değişebilir.
Ventil gövdesi hasarlıysa yalnızca iç takım değiştirilmemelidir
Gövdede çatlak, bağlantı yuvasında deformasyon, tahliye kanalında hasar
veya sızdırmazlık yüzeyinde aşınma varsa komple emniyet ventili
değerlendirilmelidir.
Emniyet Ventili, Doldurma Musluğu ve Genleşme Tankı Arasındaki Fark
Emniyet Ventili
- Aşırı basınçta su tahliye eder.
- Normal durumda kapalı kalır.
- Sisteme su ekleme görevi bulunmaz.
- 3 bar güvenlik sınırında çalışır.
- Bu ürün ventilin iç takım bölümüdür.
Diğer Hidrolik Parçalar
- Doldurma musluğu kalorifer devresine su ekler.
- Genleşme tankı ısınan suyun hacim artışını karşılar.
- Manometre yalnızca sistem basıncını gösterir.
- Basınç sensörü elektronik karta ölçüm bilgisi gönderir.
- Bu parçalar birbirinin yerine kullanılamaz.
Ventilin su boşaltması her zaman iç takım arızası anlamına gelmez
Genleşme tankı basıncının yetersiz olması, doldurma musluğunun su
geçirmesi veya eşanjörün devreler arasında kaçırması gerçek basınç
yükselmesine neden olabilir.
Referans Kodlarına Göre Uyumluluk Kontrolü
Pakkens 0989098800 iç takım, aynı tahliye mekanizmasını kullanan farklı kombi markalarının ventil gövdeleriyle ilişkilendirilmektedir. Ancak marka adı tek başına ürün seçimi için yeterli değildir.
Parça Kodu Kontrolü
- Pakkens: 0989098800
- Demirdöküm: D003202395
- Protherm: 0020118734
- Vaillant: 0020123566
- Unical: 95000083
- Eski ürün üzerindeki ilave üretici işaretleri
Fiziksel Yapı Kontrolü
- İç takımın toplam uzunluğu
- Ventil gövdesine oturan bölümün çapı
- Bağlantı ve kilitleme geometrisi
- Yay ve hareketli mil yapısı
- Sızdırmazlık elemanının çapı
- Tahliye başlığının biçimi
- Eski ventil gövdesinin durumu
Aynı marka içerisinde kısa ve uzun iç takım seçenekleri bulunabilir
Referans kodu ve fiziksel uzunluk doğrulanmadan yalnızca “3 bar emniyet
ventili iç takım” başlığına göre sipariş verilmemelidir.
İç Takım Arızasına İşaret Edebilecek Belirtiler
- Sistem basıncı normalken tahliye çıkışından su damlaması
- Ventilin tahliye yaptıktan sonra tam olarak kapanmaması
- İç takım çevresinde kireç veya tortu izi oluşması
- Yay mekanizmasının sıkışması veya hareketini kaybetmesi
- Sızdırmazlık yüzeyinin sertleşmesi ya da deforme olması
- Üst grup bağlantısı çevresinde su kaçağı görülmesi
- Ventil başlığında kırık veya şekil bozukluğu bulunması
- Tahliye kanalından sürekli ince su akışı gelmesi
- Emniyet ventilinin daha önce yoğun biçimde tahliye yapmış olması
- Ventil gövdesinde pas, tortu veya yabancı madde birikmesi
Tahliye çıkışındaki suyun kaynağı araştırılmalıdır
Ventil iç takımının sızdırması mümkün olmakla birlikte, sistem basıncı
gerçekten 3 bara yükseliyorsa öncelikle bu yükselmenin hidrolik nedeni
belirlenmelidir.
Sürekli Su Tahliyesinde Ayırıcı Teknik Değerlendirme
Ventille İlişkili Olasılıklar
- Sızdırmazlık elemanında aşınma
- Yay mekanizmasında yorgunluk
- Ventil yatağında tortu birikmesi
- İç takımın gövdeye yanlış oturması
- Ventil gövdesinde çatlak veya deformasyon
- Tahliye sonrasında mekanizmanın açık kalması
Sistemle İlişkili Olasılıklar
- Genleşme tankı ön basıncının yetersiz olması
- Genleşme tankı membranının hasar görmesi
- Doldurma musluğunun tam kapatmaması
- Plakalı veya bithermik eşanjörde iç kaçak
- Kalorifer devresinin aşırı doldurulması
- Manometre ya da basınç sensörünün hatalı ölçmesi
Yeni iç takım takılması yüksek basınç sorununu tek başına çözmez
Ventil gerçek aşırı basınç nedeniyle açıyorsa genleşme tankı, doldurma
hattı ve eşanjörler kontrol edilmeden yalnızca iç takım değiştirilmesi
sorunun tekrarlanmasına neden olabilir.
Doğru Parça Seçimi İçin Kontrol Listesi
- Ürün markasının Pakkens olduğunu doğrulayın.
- Pakkens kodunun 0989098800 olduğunu kontrol edin.
- Eski parça kaydındaki cihaz referansını karşılaştırın.
- Ürünün 3 bar sabit basınçlı iç takım olduğunu doğrulayın.
- İç takımın kısa veya uzun tip ayrımını kontrol edin.
- Toplam parça uzunluğunu eski ürünle karşılaştırın.
- Ventil gövdesine oturan bölümün çapını inceleyin.
- Kilit veya bağlantı geometrisini karşılaştırın.
- Sızdırmazlık yüzeyinin biçim ve çapını kontrol edin.
- Mevcut ventil gövdesinde çatlak bulunmadığını doğrulayın.
- Tahliye çıkışının açık ve hasarsız olduğunu kontrol edin.
- Komple ventil yerine yalnızca iç takım gerektiğini belirleyin.
- Paket içerisinde bulunan parçaları güncel ürün görselinden doğrulayın.
Eski iç takım ve ventil gövdesi birlikte görüntülenmelidir
Parçanın yandan görünümü, toplam uzunluğu, gövdeye giren bağlantı bölümü,
üst başlığı ve eski ürün üzerindeki kodlar ayrı ayrı karşılaştırılmalıdır.
Yeni Ürün ve Ventil Gövdesi Kontrolleri
Yeni İç Takım Kontrolü
- Gövde üzerinde çatlak veya darbe bulunmamalıdır.
- Yay ve hareketli mekanizma deforme olmamalıdır.
- Sızdırmazlık yüzeyi temiz ve hasarsız olmalıdır.
- Bağlantı bölümü çapaksız bulunmalıdır.
- Ürün kodu sipariş kaydıyla eşleşmelidir.
- Paket içeriği eksiksiz olmalıdır.
Mevcut Ventil Gövdesi Kontrolü
- Gövde çatlamış veya şekli bozulmuş olmamalıdır.
- İç takım yuvasında derin aşınma bulunmamalıdır.
- Tahliye kanalı tortuyla kapanmış olmamalıdır.
- Hidrolik bağlantı yuvası sağlam olmalıdır.
- Ventil çıkışı uygun tahliye yönünde bulunmalıdır.
- Kaçak izleri teknik olarak değerlendirilmelidir.
Hasarlı ventil gövdesine yeni iç takım takılmamalıdır
Gövde veya sızdırmazlık yatağındaki deformasyon, yeni iç takımın doğru
kapanmasını engelleyebilir ve sürekli su kaçağına neden olabilir.
Montaj ve Basınç Güvenliği
Emniyet ventili kombinin sıcak ve basınçlı kalorifer devresinde çalışan kritik bir güvenlik parçasıdır. İç takımın sökülmesi, değiştirilmesi ve kontrol edilmesi yalnızca uygun ekipmana sahip yetkin kombi teknik servisi tarafından gerçekleştirilmelidir.
- Basınçlı veya sıcak sistemde iç takım sökülmemelidir.
- Ventilin açma basıncı değiştirilmemeli veya yayına müdahale edilmemelidir.
- Tahliye çıkışı kapatılmamalı, körlenmemeli veya daraltılmamalıdır.
- Uygun olmayan conta ya da sızdırmazlık malzemesi kullanılmamalıdır.
- Ventil gövdesine aşırı sıkma kuvveti uygulanmamalıdır.
- İç takım gövdeye eğik veya zorlanarak yerleştirilmemelidir.
- Montaj sonrasında sistem kontrollü biçimde basınçlandırılmalıdır.
- Normal çalışma basıncında sızdırmazlık kontrol edilmelidir.
- Isınma sırasında tesisat basıncının davranışı izlenmelidir.
- Genleşme tankı ve doldurma musluğu ayrıca değerlendirilmelidir.
- Tahliye hattının suyu güvenli bir noktaya yönlendirdiği doğrulanmalıdır.
Emniyet ventili devre dışı bırakılmamalıdır
Tahliye çıkışının kapatılması, mekanizmanın sıkıştırılması veya daha
yüksek açma basıncına ayarlanmaya çalışılması ciddi sistem hasarı ve
yaralanma riski oluşturabilir. Parça fabrika ayarlı güvenlik yapısıyla
kullanılmalıdır.
Sık Sorulan Sorular
0989098800 neyi ifade eder?
Pakkens 3 bar kombi emniyet ventili iç takımının ürün kodudur.
EV06 neyi ifade eder?
Ürünün Proser Kombi Parça Deposu içerisindeki model ve stok tanımıdır.
Ürün komple emniyet ventili midir?
Hayır. Ürün, uygun ventil gövdesinde kullanılan iç takım veya üst grup parçasıdır.
Emniyet ventili ne işe yarar?
Kalorifer devresindeki basınç güvenlik sınırına ulaştığında fazla suyun tahliye edilmesine yardımcı olur.
Ürünün açma basıncı kaç bardır?
Ürün 3 bar sabit açma basıncıyla tanımlanmaktadır.
Açma basıncı ayarlanabilir mi?
Hayır. Ventilin sabit basınç ayarına ve yay mekanizmasına müdahale edilmemelidir.
Demirdöküm D003202395 ile uyumlu mudur?
Ürün bu referansla ilişkilendirilmektedir. Eski iç takımın fiziksel yapısı ve ventil gövdesi ayrıca kontrol edilmelidir.
Protherm 0020118734 ile uyumlu mudur?
Ürün bu Protherm referansıyla eşleştirilmektedir. Kesin seçimde mevcut parça ve cihaz seri bilgisi karşılaştırılmalıdır.
Vaillant 0020123566 ile kullanılabilir mi?
Aynı referanslı ventil iç takımını kullanan uygun Vaillant revizyonlarında değerlendirilebilir.
Unical 95000083 ile uyumlu mudur?
Ürün 95000083 referansıyla ilişkilendirilmektedir. Ventil gövdesi ve eski iç takım ölçüleri kontrol edilmelidir.
Ventil neden sürekli su damlatır?
İç takımın sızdırmazlık yüzeyi yıpranmış olabilir. Gerçek basınç yükselmesi, genleşme tankı veya doldurma musluğu arızası da aynı belirtiyi oluşturabilir.
Yeni iç takım takıldığında kaçak kesin olarak giderilir mi?
Ventil gövdesi ve sızdırmazlık yatağı sağlamsa kaçak giderilebilir. Gövde hasarında komple ventil değişimi gerekebilir.
Conta ürünle birlikte gelir mi?
Güncel paket görselinden doğrulanmalıdır. Ayrıca gösterilmeyen conta ve bağlantı elemanları pakete dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde eski iç takımın yandan görünümünü, toplam uzunluğunu, ventil gövdesine giren bağlantı bölümünü, üst başlığını ve ürün üzerindeki referans kodlarını gösteren fotoğrafları iletebilirsiniz. Proser ekibi; Pakkens 0989098800, Demirdöküm D003202395, Protherm 0020118734, Vaillant 0020123566 ve Unical 95000083 kodları üzerinden fiziksel parça karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün üst başlık biçimi, gövde rengi, yay görünümü, sızdırmazlık elemanları, ambalajı ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “3 bar emniyet ventili iç takım” başlığı değil; Pakkens 0989098800 kodu, cihaz referansı, kısa-uzun tip ayrımı, toplam uzunluk, ventil gövdesi ve eski parçanın bağlantı yapısı birlikte değerlendirilmelidir.
