Pro-Lap • 3M36 • Vaillant New • Motorlu Komple Üç Yollu Vana Grubu

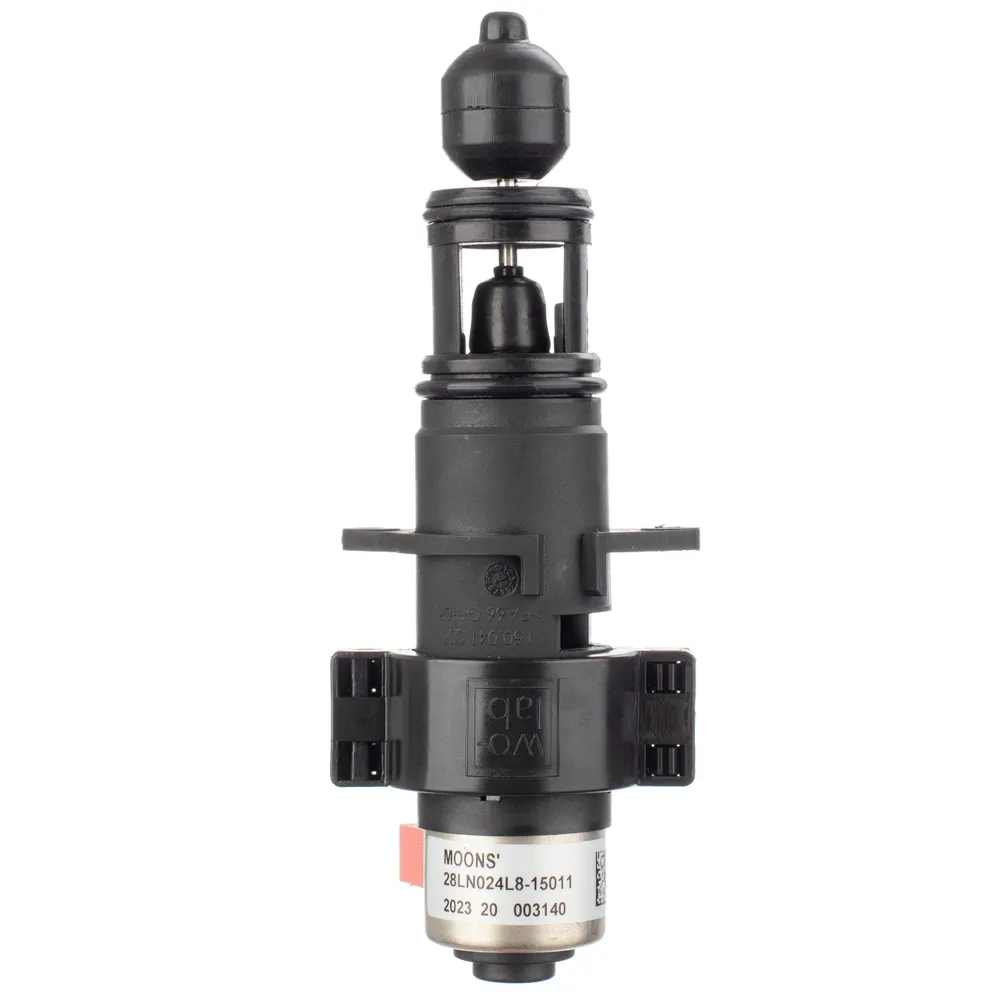

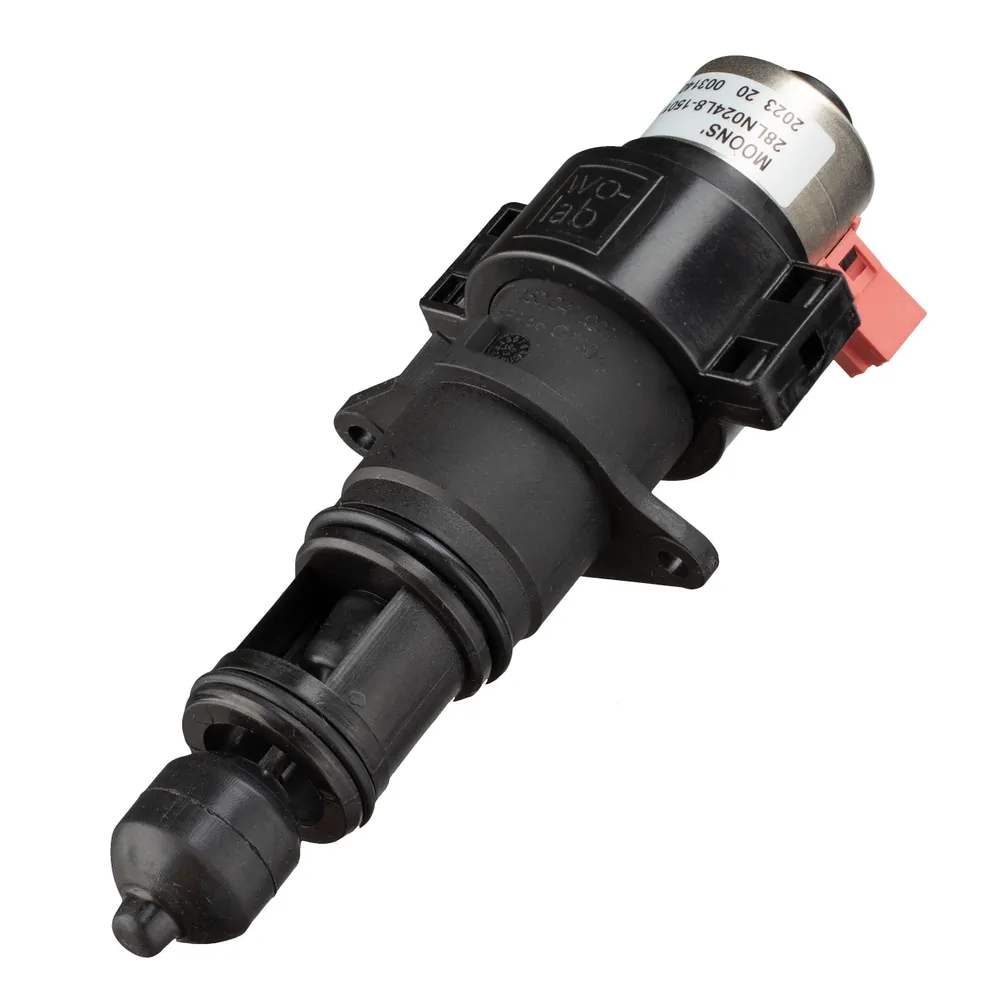

Üç Yollu Vana Grubu Vaillant New
Pro-Lap 3M36 Vaillant New uyumlu üç yollu vana grubu; kombinin kapalı ana devresindeki ısıtılmış suyu, çalışma talebine göre kalorifer tesisatı veya kullanım sıcak suyunu hazırlayan plakalı eşanjör yönüne aktaran motorlu hidrolik parçadır. Vana motoru, hareketli kartuş ve kompozit gövdenin aynı grup üzerinde sunulması; yalnızca motor veya iç takım değişiminin yeterli olmadığı arızalarda komple çözüm oluşturur. Sipariş öncesinde cihaz etiketi, elektrik soketi, gövde geometrisi, O-ring kanalları ve sabitleme noktaları eski parçayla karşılaştırılmalıdır.
Ürün Kimliği ve Grup Yapısı
- Ürün markası
- Pro-Lap
- Proser kodu
- 3M36
- Ürün tipi
- Motorlu üç yollu vana grubu
- Gövde yapısı
- Kompozit hidrolik gövde
- Ana parça grubu
- Motor, kartuş ve vana gövdesi
- Temel görev
- Primer su akışını yönlendirmek
- Cihaz grubu
- Vaillant New uygun revizyonları
- Paket içeriği
- 1 adet komple vana grubu
“Vaillant New” tam cihaz model kodu değildir Bu ifade yedek parça piyasasında belirli yeni nesil kompozit hidrolik platformları ayırmak için kullanılmaktadır. Kombinin ecoTEC, turboTEC veya farklı bir Vaillant ailesinde bulunması tek başına kesin uyumluluk sağlamaz. Cihaz etiketindeki tam tip ve seri numarası kontrol edilmelidir.
İki Devre Arasında Yönlendirme
Ana eşanjörde ısıtılan tesisat suyunun kalorifer devresine veya plakalı eşanjör tarafına aktarılmasını sağlar.
Motorlu Konum Değişimi
Elektronik karttan gelen komuta göre motor mekanizması kartuşu hareket ettirerek vana içindeki su yolunu değiştirir.
Komple Grup Çözümü
Motor, hareket mekanizması ve ana vana gövdesinin birlikte yenilenmesi gereken durumlarda tek parça grubu olarak değerlendirilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Vaillant New Uyumlu Komple Üç Yollu Vana Grubu |
| Marka / model kodu | Pro-Lap / 3M36 |
| Parça sınıfı | Motor kontrollü hidrolik yönlendirme vanası |
| Temel çalışma alanı | Kombinin kapalı primer devresinde kalorifer ve kullanım sıcak suyu üretim yönleri arasında akış seçimi |
| Sıcak su konumundaki görev | Ana devre suyunu plakalı eşanjör yönüne aktararak şebeke suyunun dolaylı biçimde ısıtılmasına yardımcı olmak |
| Kalorifer konumundaki görev | Isıtılmış primer suyu radyatör veya yerden ısıtma devresine yönlendirmek |
| Grup bileşenleri | Elektrikli aktüatör motoru, hareketli kartuş/mil mekanizması, kompozit vana gövdesi ve bağlantı O-ringleri |
| Gövde malzemesi | Ürün görselinde kompozit esaslı hidrolik gövde görülmektedir; kesin malzeme bileşimi üretici teknik föyüyle doğrulanmalıdır |
| Elektrik bağlantısı | Motor üzerindeki soket bağlantısı; pin düzeni ve çalışma değeri eski parça etiketiyle karşılaştırılmalıdır |
| Uyumlu ana grup | Vaillant New olarak listelenen uygun kompozit hidrolik platformlar |
| İlişkilendirilen diğer platformlar | Bazı sektör kayıtlarında Vaillant ecoTEC pure ve Demirdöküm Ademix ailesinin uygun revizyonlarıyla ilişkilendirilmektedir; kesin eşleşme cihaz etiketiyle yapılmalıdır |
| OEM parça numarası | 3M36 için Vaillant fabrika OEM numarası bağımsız olarak kesin biçimde doğrulanmamıştır |
| Conta ve klipsler | Güncel paket görselinde bulunan parçalar esas alınmalıdır. Ayrıca gösterilmeyen conta, klips veya bağlantı ekipmanı dahil kabul edilmemelidir |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |
Primer devre suyu ile kullanım suyu birbirine karışmaz Üç yollu vana, kombinin kapalı ısıtma devresindeki suyu yönlendirir. Musluktan akan kullanım suyu ise plakalı eşanjörün ayrı kanallarından geçerek dolaylı biçimde ısıtılır.
Üç Yollu Vana Grubu Nasıl Çalışır?
Kombi kalorifer talebi aldığında üç yollu vana, pompanın dolaştırdığı primer suyu kalorifer tesisatına yönlendirir. Ana eşanjörde ısıtılan su radyatörlere ilerler ve dönüş hattından yeniden kombiye gelir.
Sıcak su musluğu açıldığında akış sensörü veya türbin elektronik karta kullanım suyu talebini bildirir. Kart, vana motorunu çalıştırarak iç kartuşun konumunu değiştirir ve primer suyu plakalı eşanjör yönüne aktarır. Talep sona erdiğinde vana cihazın çalışma programına göre yeniden kalorifer konumuna döner.
Doğru konum değişimi iki çalışma modunun ayrılmasını sağlar Vana kartuşunun tam strokla hareket etmesi, kalorifer ve sıcak su devrelerinin birbirini gereksiz biçimde etkilemeden çalışmasına yardımcı olur.
Komple Grup, Motor ve Tamir Takımı Arasındaki Fark
3M36 Komple Vana Grubu
- Elektrikli vana motorunu içerir.
- Hareketli kartuş ve mil mekanizmasını kapsar.
- Ana kompozit hidrolik gövdeyle birlikte sunulur.
- Gövde, kartuş ve motorun birlikte yenilenmesi gereken arızalara yöneliktir.
- Tek motor veya yalnızca iç takım olarak değerlendirilmemelidir.
Motor veya Tamir Takımı
- Yalnızca belirli arızalı bölümü yeniler.
- Vana gövdesi pakete dahil olmayabilir.
- Gövde çatlağı veya bağlantı deformasyonunu gidermez.
- Kartuş sıkışması varsa yalnızca motor değişimi yeterli olmayabilir.
- Eski grup sökülmeden doğru parça sınıfı belirlenmelidir.
Motor arızası ile mekanik sıkışma birbirine karıştırılmamalıdır Motor çalıştığı hâlde kartuş kireç, tortu veya deformasyon nedeniyle hareket etmiyorsa yalnızca aktüatör motorunun değiştirilmesi kalıcı çözüm sağlamayabilir.
Vaillant New Uyumluluğunda Kontrol Noktaları
Vaillant kombilerde üretim yılına ve hidrolik platforma göre pirinç, kompozit, kartuşlu ve farklı motor bağlantısına sahip üç yollu vana grupları kullanılabilir. Bu nedenle ürün başlığındaki marka bilgisi tek başına yeterli değildir.
Cihaz Bilgileri
- Vaillant marka ve tam model etiketi
- ecoTEC pure veya diğer seri ayrımı
- Cihazın kapasite ve tip kodu
- Üretim ve seri numarası
- Kombi veya sistem cihazı ayrımı
- Mevcut hidrolik blok platformu
Fiziksel Parça Kontrolü
- Motor soketinin rengi ve pin düzeni
- Kompozit gövdenin uzunluğu ve çapı
- Sabitleme kulakları ile vida delikleri
- O-ring kanallarının sayısı ve konumu
- Alt kartuş ucunun biçimi
- Klips ve hidrolik blok bağlantı yapısı
- Eski ürün üzerindeki üretici kodları
Pirinç Vaillant gruplarıyla karıştırılmamalıdır Eski tip turboTEC veya farklı ecoTEC platformlarında kullanılan pirinç gövdeli üç yollu vana grupları, bu kompozit motorlu ürünle aynı bağlantı geometrisine sahip olmayabilir.
Arıza Belirtileri ve Çalışma Şikâyetleri
- Sıcak su talebi sırasında radyatörlerin ısınmaya başlaması
- Kalorifer çalışırken kullanım sıcak suyunun düzensizleşmesi
- Musluk suyu sıcaklığının yükselip düşmesi
- Kalorifer veya sıcak su konumuna geçişin gecikmesi
- Vana motorundan tıklama, zorlanma veya tekrarlı çalışma sesi gelmesi
- Motor çalışmasına rağmen vana milinin hareket etmemesi
- Vana gövdesi ya da O-ring çevresinde su kaçağı görülmesi
- Motor soketinde nem, oksit veya temas problemi oluşması
- Kartuşun bir konumda sıkışması nedeniyle yalnızca tek modun çalışması
- Plakalı eşanjöre veya kalorifer hattına yetersiz primer akış gitmesi
Radyatörlerin sıcak su kullanımında ısınması önemli bir belirtidir Vana sıcak su konumuna tam geçemediğinde primer akışın bir bölümü kalorifer tesisatına kaçabilir. Ancak doğal dolaşım, hidrolik bağlantı ve kontrol kaynaklı diğer ihtimaller de servis tarafından değerlendirilmelidir.
Benzer Arızalardan Ayırıcı Teşhis
Üç Yollu Vana Kaynaklı Olabilecek Durumlar
- Motor dişlisinin veya iç hareket mekanizmasının arızalanması
- Kartuşun kireç ve tortu nedeniyle sıkışması
- Mil veya hareketli parçaların aşınması
- İç sızdırmazlık elemanlarının yönler arasında kaçırması
- Kompozit gövde veya bağlantı yuvasının çatlaması
- Motor soketi ve kablo bağlantısında temas kaybı
Diğer Olası Nedenler
- Plakalı eşanjörün kireç veya tortuyla daralması
- Akış türbini ya da sıcak su sensörünün talebi algılamaması
- Pompanın yeterli dolaşım oluşturmaması
- Kalorifer veya sıcak su NTC sensöründe ölçüm sorunu
- Elektronik kartın vana motoruna komut göndermemesi
- Tesisat filtresi veya hidrolik geçişlerde tıkanıklık bulunması
Sıcak su problemi doğrudan üç yollu vana arızası kabul edilmemelidir Debi sensörü, plakalı eşanjör, NTC sensörü, pompa ve elektronik kart arızaları da benzer belirtiler oluşturabilir. Parça değişiminden önce motor komutu ve mekanik konum birlikte kontrol edilmelidir.
Gövde, Kartuş ve Motor Kontrolleri
Hidrolik Bölüm
- Kompozit gövdede çatlak ve deformasyon bulunmamalıdır.
- O-ringler kesik, sertleşmiş veya ezilmiş olmamalıdır.
- Kartuş yüzeyinde tortu ve kireç birikimi incelenmelidir.
- Hareketli mil takılmadan çalışabilmelidir.
- Sabitleme kulakları ve klips yuvaları sağlam olmalıdır.
Motor ve Elektrik Bölümü
- Sokette yanık, nem ve oksit izi bulunmamalıdır.
- Motor gövdesinde darbe veya su teması olmamalıdır.
- Kablo tesisatı kopukluk ve gevşeklik açısından kontrol edilmelidir.
- Motor komut aldığında tasarlanan hareketi tamamlamalıdır.
- Tekrarlı tıklama ve zorlanma sesi teknik olarak değerlendirilmelidir.
Su kaçağı motor bölümüne ulaşmamalıdır O-ring veya gövde kaçağından çıkan su, motor soketi ve kombi elektronik bileşenlerinde oksitlenmeye veya elektriksel arızaya neden olabilir. Kaçak bulunan cihaz çalıştırılmaya devam edilmemelidir.
Doğru Parça Seçimi İçin Kontrol Listesi
- Ürün markasının Pro-Lap ve model kodunun 3M36 olduğunu doğrulayın.
- Aranan parçanın yalnızca motor değil, komple vana grubu olduğunu kontrol edin.
- Kombinin tam Vaillant model ve seri etiketini okuyun.
- Eski grubun kompozit gövdeli olup olmadığını karşılaştırın.
- Motor soketinin rengi, biçimi ve pin düzenini inceleyin.
- Vana kartuşunun alt uç ve mil geometrisini karşılaştırın.
- Sabitleme kulakları ile vida deliklerinin yerini kontrol edin.
- O-ring kanal sayısı ve bağlantı çaplarını karşılaştırın.
- Eski parçadaki üretici ve referans işaretlerini kaydedin.
- Conta, klips ve bağlantı elemanlarının paket içeriğini doğrulayın.
- Pirinç gövdeli Vaillant vana gruplarıyla karıştırılmadığından emin olun.
Farklı açılardan çekilen fotoğraflar doğru eşleştirmeyi kolaylaştırır Eski vana grubunun motor etiketi, elektrik soketi, alt kartuş ucu, O-ring kanalları ve sabitleme kulakları ayrı ayrı görüntülenmelidir.
Montaj ve Hidrolik Güvenlik
Üç yollu vana grubu elektrikli motor ile sıcak ve basınçlı kalorifer suyunun birlikte bulunduğu hidrolik bölgede çalışır. Değişim öncesinde kombi kapatılmalı, cihazın soğuması beklenmeli ve elektrik, gaz ile su güvenliği yetkin teknik servis tarafından sağlanmalıdır.
- Kalorifer devresi basınçsız hâle getirilmeden grup sökülmemelidir.
- Elektrik soketi kablodan çekilerek çıkarılmamalıdır.
- Eski O-ringler sertlik, ezilme ve kesik açısından kontrol edilmelidir.
- Yeni O-ringler kıvrılmadan ve zarar görmeden yuvalarına oturtulmalıdır.
- Hidrolik blok yuvasındaki tortular yüzeye zarar vermeden temizlenmelidir.
- Kompozit gövde aşırı kuvvet uygulanarak zorlanmamalıdır.
- Klips ve sabitleme elemanları tam yuvalarına yerleştirilmelidir.
- Montaj sonrasında cihaz kontrollü biçimde doldurulmalıdır.
- Kalorifer ve sıcak su modlarında konum değişimi test edilmelidir.
- Soğuk ve sıcak çalışma sırasında bağlantılar kaçak açısından gözlenmelidir.
Montaj kullanıcı müdahalesine uygun değildir Yanlış bağlantı, eksik klips, hasarlı O-ring veya hatalı elektrik soketi; su kaçağına, yönlendirme arızasına ve elektronik bileşenlerin zarar görmesine neden olabilir. Değişim yetkin kombi teknik servisi tarafından gerçekleştirilmelidir.
Sık Sorulan Sorular
3M36 neyi ifade eder?
Proser ürün kartında kullanılan Pro-Lap model ve stok kodudur. Vaillant fabrika OEM parça numarası olarak değerlendirilmemelidir.
Ürün yalnızca üç yollu vana motoru mudur?
Hayır. Ürün motor, hareketli kartuş ve kompozit vana gövdesinden oluşan komple grup olarak listelenmektedir.
Üç yollu vana kullanım suyunu doğrudan yönlendirir mi?
Hayır. Vana kapalı primer devre suyunu kalorifer hattı veya plakalı eşanjör yönüne aktarır. Kullanım suyu plakalı eşanjörün ayrı kanallarında ısıtılır.
Bütün Vaillant kombilere uyar mı?
Hayır. Vaillant cihazlarda farklı pirinç ve kompozit vana platformları bulunur. Tam model, seri numarası ve eski parça geometrisi kontrol edilmelidir.
Vaillant ecoTEC pure cihazlarla uyumlu mudur?
Ürün bazı sektör kayıtlarında ecoTEC pure uygun revizyonlarıyla ilişkilendirilmektedir. Kesin uyumluluk cihaz etiketi ve eski grup üzerinden doğrulanmalıdır.
Demirdöküm Ademix cihazlarda kullanılabilir mi?
Benzer grup platformu bazı Ademix revizyonlarıyla da ilişkilendirilmektedir. Vaillant ve Demirdöküm marka adı yerine cihaz ürün kodu ile fiziksel bağlantılar esas alınmalıdır.
Sıcak su açıldığında petekler neden ısınıyor?
Üç yollu vana sıcak su konumuna tam geçemiyor veya içten iki yöne kaçırıyor olabilir. Kesin teşhiste motor hareketi, kartuş ve elektronik komut kontrol edilmelidir.
Motor çalışıyor fakat sıcak su düzelmiyorsa sorun nedir?
Kartuş mekanik olarak sıkışmış olabilir. Bunun yanında plakalı eşanjör, pompa, akış sensörü ve sıcaklık sensörleri de kontrol edilmelidir.
Yalnızca tamir takımı değiştirilebilir mi?
Gövde ve motor sağlam olduğunda uygun iç takım değerlendirilebilir. Gövde çatlağı, motor arızası veya birden fazla bölümde aşınma varsa komple grup değişimi daha doğru olabilir.
Conta ve klipsler ürünle birlikte gelir mi?
Güncel ürün ve paket görseli üzerinden doğrulanmalıdır. Ayrıca gösterilmeyen bağlantı elemanları pakete dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin model etiketini, eski üç yollu vana grubunun tamamını, motor soketini, alt kartuş ucunu, O-ring kanallarını ve sabitleme noktalarını gösteren fotoğrafları iletebilirsiniz. Proser ekibi; Pro-Lap 3M36 kodu, kompozit gövde ve motorlu komple grup yapısı üzerinden fiziksel ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün motor etiketi, soket rengi, kompozit gövde tonu, O-ring düzeni ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Vaillant New” başlığı değil; Pro-Lap 3M36 kodu, cihazın tam model ve seri etiketi, motor soketi, vana kartuşu, sabitleme noktaları ve eski grubun fiziksel yapısı birlikte değerlendirilmelidir.
