Bosch U052 24KW 4 kollu ana eşanjörün çalışma prensibi, kireçlenme sorunları ve bakım detaylarını uzman gözüyle inceledik. Teknik detaylar burada.

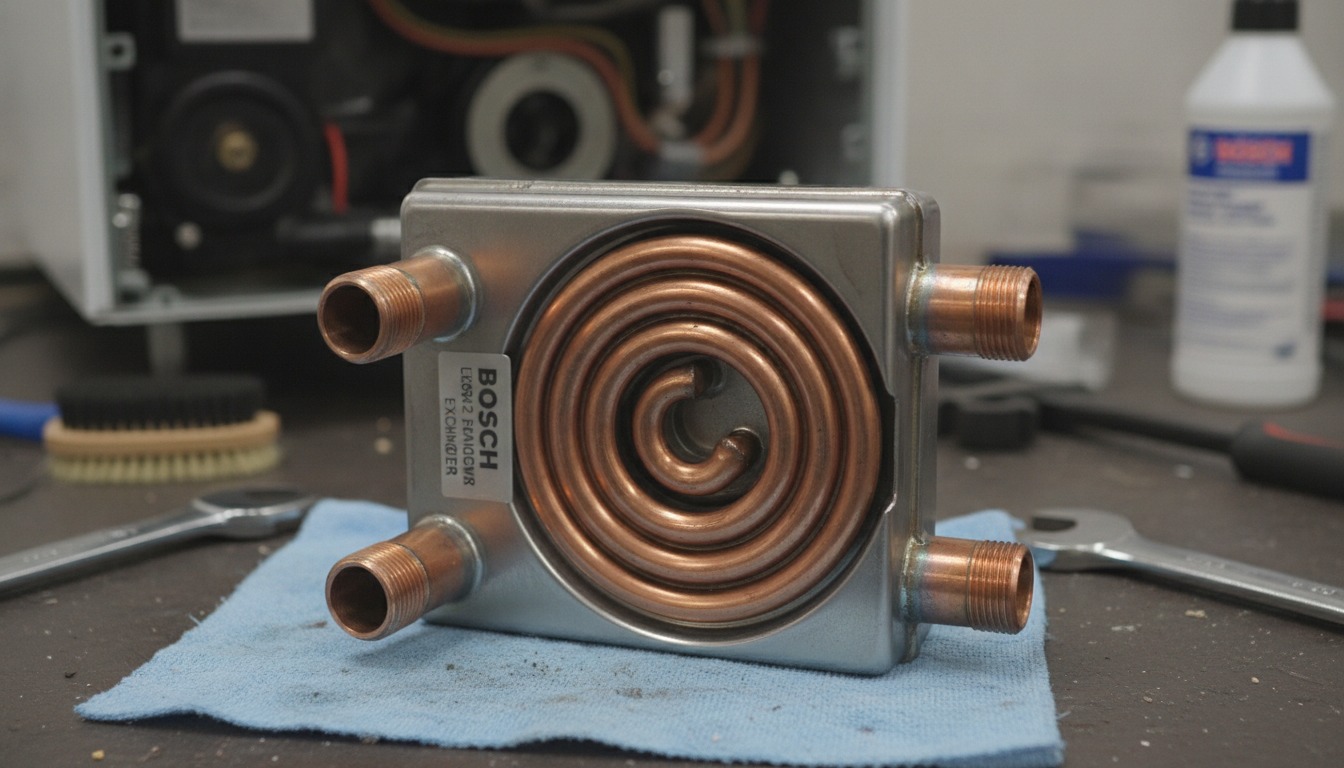

Bosch U052 24KW 4 Kollu Ana Eşanjör Nedir Ve Özellikleri
Kombi tamiri, periyodik bakımı ve yedek parça tedariği sektöründe geçirdiğimiz uzun yıllar boyunca yüzlerce farklı ısınma sorunuyla karşı karşıya kaldık. Bu süreçte edindiğimiz en önemli tecrübe, bir ısıtma sisteminin performansının büyük oranda içindeki anahtar bileşenlerin kalitesine ve doğru çalışmasına bağlı olduğudur. Evlerimizi kışın dondurucu soğuklarından koruyan bu sistemlerin kalbi hiç şüphesiz eşanjörlerdir ve bazı parçalar mühendislik yapılarıyla öne çıkar.
Müşterilerimizin bize en çok başvurduğu konulardan biri, cihazlarının artık eskisi gibi ısıtmadığı veya doğalgaz faturalarının aniden yükseldiği yönündeki şikayetlerdir. Sahada yaptığımız detaylı teşhislerde, sorunun kaynağının genellikle ısı transferini gerçekleştiren ana blokta düğümlendiğini tespit ediyoruz. Bir cihazın doğalgazı yakarak elde ettiği enerjiyi tesisat suyuna aktaramaması, tam anlamıyla bir verimlilik kaybı anlamına gelir.
Bugün teknik masamızda Bosch markasının güvenilir cihazlarına hayat veren, oldukça spesifik ve teknik detayları itibarıyla dikkat çeken özel bir parça var. Gerek boyutları gerekse su kanallarının dizilimi açısından farklılaşan bu bileşeni, sadece bir yedek parça olarak değil, bir sistemin ana motoru olarak değerlendirmek gerekiyor. Sistemin çalışma prensibini anlamak, olası arızaları önceden sezmek için kritik bir adımdır.
Bu detaylı inceleme yazısında, L 280 mm uzunluğundaki U052 24KW kapasiteli 4 kollu parçanın neden bu kadar hayati bir rol üstlendiğini, sahada karşılaştığımız kronik sorunları ve çözüm yollarını birinci elden tecrübelerimizle aktaracağız. Amacımız, hem son kullanıcıların cihazlarını daha iyi tanımasını sağlamak hem de teknik servis hizmeti arayanların doğru bilgiyle hareket etmesine yardımcı olmaktır.
4 Kollu Yapının Kombi Performansına Etkisi
Kombi sistemlerinin iç mekanizmasını ve yanma odasını incelediğimizde, gaz valfinden gelen yakıtın brülörde alev almasıyla başlayan enerji dönüşüm süreci gerçekten büyüleyicidir. Bu muazzam ısının bacadan boşa uçup gitmemesi, tesisat borularında dolaşan suya en kayıpsız şekilde aktarılması gerekir. İşte tam bu noktada eşanjörün fiziksel mimarisi devreye girer ve performansı doğrudan şekillendirir.
Bizim atölye testlerimizde ve saha çalışmalarımızda net olarak gözlemlediğimiz çok önemli bir durum var: 4 kollu tasarım, suyun geçiş yüzey alanını standart modellere göre belirgin şekilde artırarak çok daha hızlı ve dengeli bir ısınma sağlıyor. Boru sayısının fazla olması, suyun alevle temas ettiği yüzey alanını genişleterek birim zamanda aktarılan kalori miktarını maksimize ediyor.
Özellikle 24KW kapasiteye sahip cihazlarda, sistemin ihtiyaç duyduğu debi ve ısıtma gücü dengesi bu dörtlü yapı sayesinde kusursuz bir şekilde kuruluyor. Su, eşanjörün içindeki kanallardan geçerken homojen bir şekilde ısınır; bu da hem peteklere giden suyun istenilen dereceye çabuk ulaşmasını hem de doğalgaz tüketiminin optimum seviyede kalmasını sağlar.
Isı Transferindeki Kritik Rolü
Isı transferi, temel fizik kuralları çerçevesinde sıcaklıktaki farklılıkların eşitlenmesi prensibine dayanır. Ana eşanjörler temelde binlerce derecelik ateşin yıkıcı sıcaklığını, evimizde güvenle dolaşan 50-60 derecelik tesisat suyuna geçiren son derece dayanıklı köprülerdir. Bu köprünün malzemesi ve iç dizaynı ne kadar iyiyse, ısı transfer katsayısı da o kadar yüksek olur.
U052 serisinin tasarımındaki 4 kollu mimari, dönüş hattından gelen soğuk suyu dört farklı ve dar kanala bölerek alev tabakasıyla temas süresini ustaca ayarlar. Su tek bir kalın borudan geçmek yerine dört ayrı koldan ilerlediğinde, ateşin ısısını emme kapasitesi geometrik olarak artar. Bu tasarım, aynı zamanda malzemenin termal strese karşı gösterdiği direnci de destekler.
Sahada çeşitli marka ve model cihazların performanslarını lazer termometrelerle ölçtüğümüzde, bu kanalların iç yapısının ısı transfer verimliliğini doğrudan belirlediğini kanıtladık. Su kanallarının pürüzsüzlüğü ve kanatçıkların (finlerin) alevi tutma açısı, yoğuşmasız cihazlarda bile şaşırtıcı derecede yüksek bir yanma verimi elde edilmesine olanak tanıyor.
Sahada Sık Karşılaştığımız Eşanjör Sorunları
Ne yazık ki, mühendislik açısından ne kadar üstün olursa olsun, su ve ateşin sürekli temas halinde olduğu hiçbir mekanik parça sonsuza kadar ilk günkü performansıyla çalışamaz. Aşırı ısı dalgalanmaları, genleşme, büzülme ve kimyasal reaksiyonlar zamanla metalin yorulmasına neden olur. Bir servis profesyoneli olarak en sık müdahale ettiğimiz vakalar bu yorulmaların sonuçlarıdır.
Teknik servis ekibimizle yaptığımız sayısız incelemede, kentsel şebeke suyunun kalitesinin (TDS değerlerinin ve kalsiyum oranlarının) bu parçalar üzerindeki en acımasız düşman olduğunu defalarca gördük. Su ne kadar sertse, yüksek ısıyla birleştiğinde ortaya çıkan tahribat da o denli yıkıcı ve hızlı olmaktadır. Bu durum sadece bizim ülkemize has değil, küresel bir tesisat sorunudur.
Özellikle İç Anadolu, Akdeniz veya Ege bölgesi gibi şebeke sularının oldukça sert ve kireçli olduğu coğrafyalardaki müşterilerimiz, genellikle cihazlarının geç ısıtmasından veya faturalarının nedensiz yere artmasından şikayet ederek bize ulaşırlar. Yaptığımız ilk kontrollerde, sorunun büyük ihtimalle tıkanmış veya kireçle kaplanmış bir eşanjörden kaynaklandığını tespit etmek bizim için hiç de şaşırtıcı olmaz.
Kireçlenme ve Su Basıncı Düşüşü
Kireç molekülleri, su belirli bir sıcaklığın (genellikle 45-50 derecenin) üzerine çıktığında ayrışarak doğrudan temas ettikleri sıcak metal yüzeylere kristalleşerek tutunurlar. Bu tutunma süreci başlarda gözle görülmez bir film tabakası oluştururken, zamanla milimetrik kalınlıklara ulaşarak taşlaşır. Kireç, bilinen en iyi yalıtkanlardan biridir; yani ateşin ısısının suya geçmesine adeta bir duvar örerek engel olur.
Dört kollu yapının verimliliği sağlayan dar ve çoklu kanalları, ne yazık ki kireçlenmeye karşı oldukça hassas bir yapı sergiler. Kanalların içi kireçle kaplandığında suyun geçiş debisi düşer, cihaz suyu ısıtabilmek için alev boyunu sürekli yüksek tutarak daha fazla gaz harcar. Bu zorlanma durumu bir süre sonra metalin aşırı ısınıp deforme olmasına ve hatta çatlamasına yol açar.
Bizim müşterilerimize her fırsatta hatırlattığımız ve bu tür bir arıza şüphesinde kesinlikle dikkat edilmesi gereken kritik belirtiler şunlardır:
- Kalorifer peteklerinin üst kısımlarının ısınıp alt kısımlarının tamamen soğuk kalması veya tesisatta sirkülasyon zayıflığı.
- Kombi çalışırken iç kısımdan gelen, çaydanlık kaynamasına benzer fokurdama veya tiz aşırı uğultu sesleri.
- Banyoda sıcak su kullanımında, suyun aniden soğuması ve ardından tekrar ısınması gibi dalgalanmaların yaşanması.
Değişim ve Uyumluluk Süreçleri
Cihazınızın kalbi sayılan bu parça artık kimyasal temizlemeyle veya asit pompasıyla kurtarılamayacak kadar kireçlenmiş, tıkanmış veya fiziksel olarak delinmiş durumdaysa, değişim işlemi kesinlikle kaçınılmaz bir hale gelmiştir. Tıkanmış bir eşanjörle sistemi çalıştırmaya zorlamak, sirkülasyon pompasına ve üç yollu vana motoruna da ağır hasarlar vererek masrafı katlayacaktır.
L 280 mm (28 santimetre) ölçüsü, tam da bu parça değişim noktasında kilit bir teknik detaydır. Doğru boyutta, doğru bağlantı jaklarına ve doğru geçme yuvalarına sahip olmayan bir yan sanayi parçası, montaj esnasında yuvasına oturmaz ve ciddi su kaçaklarına zemin hazırlar. Ölçü toleranslarının milimetrik olduğunu unutmamak gerekir.
Sektördeki uzun yıllara dayanan acı tatlı tecrübelerimize dayanarak rahatlıkla söyleyebilirim ki, yedek parça satın alırken veya sipariş verirken cihazınızın tam model kodunu ve uyumluluk listelerini mutlaka iki, hatta üç kez kontrol etmelisiniz. Bazen aynı model yılındaki cihazlarda bile farklı üretim serilerine ait revize edilmiş eşanjör tipleri kullanılabiliyor.
Tabii ki sektörde bazı çapraz uyumluluklar bazen hem stok bulma açısından hem de maliyet açısından hayat kurtarıcı olabilir. Örneğin, boyutları ve su kanalı mimarisi birbirine çok benzeyen Bosch Condense 2000 uyumlu eşanjörler ile orijinal parçanın teknik özellik karşılaştırmasını yapmak, alternatif bir çözüm arayanlar için oldukça faydalı bir strateji olabilir.
U052 24KW Modelinde Dikkat Edilmesi Gerekenler
Parça değişimi sırasında ustaların aceleyle atladığı ancak sonrasında büyük baş ağrılarına sebep olan bir diğer konu ise o-ring (kauçuk conta) ve klemens bağlantılarının yenilenmesidir. Sıcak-soğuk genleşmesine maruz kalmış eski contalar elastikiyetini yitirmiştir; yeni bir parçaya bu eski contaları takmak, montajı riske atmaktır.
Eski, sertleşmiş veya ezilmiş contaları tekrar kullanmak, yüksek tesisat basıncı altında bir iki hafta sonra cihazın altından su damlatma şikayetiyle karşılaşmanıza neden olabilir; inanın biz sahada bunu defalarca tecrübe ettik. Bu yüzden eşanjör siparişi verirken yanında mutlaka ısıya dayanıklı silikon bazlı uygun ebatlı contaları da tedarik etmelisiniz.
Bazen piyasada birebir aynı etikete sahip ürünü bulmak zorlaştığında, grup markalarının ortak üretim platformlarını araştırmak işleri kolaylaştırır. Farklı cihaz modelleri arasında arama yaparken veya alternatif stokları incelerken, Buderus GB012 ana eşanjör seçenekleri bağlantısındaki teknik şemaları inceleyerek jak bağlantı yönlerini, vida deliklerini ve klemens yapılarını görsel olarak doğrulayabilirsiniz.
Sonuç olarak, arızalı cihazı ayağa kaldırmak için doğru parça tespiti yapmak ve montaj kurallarına harfiyen uymak, gereksiz servis maliyetlerini ve zaman kaybını neredeyse yarı yarıya düşürür. Yanlış takılan veya su kaçıran bir parçanın elektronik karta su damlatarak binlerce liralık ekstra hasar açması işten bile değildir.
Uzun Ömürlü Kullanım İçin Bakım Sırları
Kombinizi sadece kış ortasında arıza yaptığında, petekler buz gibi olduğunda hatırlamak, uzun vadede hem konforunuzu bozan hem de oldukça masraflı kapılar açan kötü bir alışkanlıktır. Tıpkı bir otomobilin motor yağı değişimi gibi, evimizdeki bu kapalı devre ısıtma sistemlerinin de periyodik olarak nefes almaya ve temizlenmeye ihtiyacı vardır.
Bizim yıllardır birlikte çalıştığımız ve tavsiyelerimize uyan müşterilerimize ısrarla tavsiye ettiğimiz profesyonel rutinler sayesinde, aslında sarf malzemesi sayılabilecek bu eşanjörün ömrünü on, hatta on beş yıla kadar sorunsuz bir şekilde uzatmak tamamen mümkündür. Mesele cihazı doğru koşullarda çalıştırabilmektedir.
Tesisat suyunun içine montaj esnasında veya bakım sonrası katılan özel koruyucu kimyasallar (inhibitörler) bu noktada inanılmaz bir iş çıkarıyor. Bu sıvılar, sistemdeki suyun pH değerini dengeleyerek kireç tutunmasını engeller, metal yüzeylerde mikroskobik bir film tabakası oluşturarak korozyonu ve paslanmayı durdurur.
Filtre Temizliği ve Kimyasal Yıkama
Kombi altında, tesisatın dönüş hattında bulunan ve sıklıkla ihmal edilen pislik tutucu filtrenin tıkanması, sistem sirkülasyonunu yavaşlatarak ana eşanjörün içinde suyun gereğinden fazla kaynamasına ve aşırı ısınmaya sebep olur. Bu filtrenin kışa girmeden önce temizlenmesi, eşanjörü koruyan ilk savunma hattıdır.
Cihazı ve sistemi ağır sanayi tipi kimyasal asitlerle kontrolsüzce yıkamak yerine, eşanjörün alaşımına uygun, metali aşındırmayan nötr temizleyiciler kullanmayı tercih etmeliyiz. Asitli yıkamalar kireci sökerken aynı zamanda bakır veya çelik kanalların et kalınlığını da incelterek erken delinmelere zemin hazırlayabilir.
Eğer kullandığınız bu parçanın genel fiziki yapısını, iç kanallarını ve bağlantı noktalarını diğer modellerle kıyaslamak isterseniz, yedek parça sitemizdeki kombi ana eşanjör modelleri kategorisini detaylıca inceleyerek hangi tasarımın size daha uygun olduğunu öğrenebilirsiniz.
Bizim servis protokollerimize göre, cihaz sağlığını korumak adına standart bir bakım sırasında kesinlikle atlanmaması ve mutlaka uygulanması gereken teknik adımlar şunlardır:
- Tesisat içerisindeki balçıklaşmış kirli suyun basınçlı yıkama makinesiyle tamamen boşaltılması ve radyatör diplerindeki tortu temizliğinin yapılması.
- Eşanjörün dış yüzeyindeki (yanma odasına bakan) sülfür ve karbon kalıntılarının ince uçlu yumuşak bir fırça yardımıyla zedelemeden alınması.
- Sistem temiz suyuyla doldurulduktan sonra, tesisat hacmine uygun oranda koruyucu inhibitör (antifrizli koruma sıvısı) eklenerek sistemin havasının alınması.
Sıkça Sorulan Sorular (FAQ)
Bosch 4 kollu ana eşanjör kireç tutarsa ne olur?
Kireçlenme doğrudan ısı transferini bloke eder. Cihaz tesisat suyunu hedeflediğiniz dereceye getirebilmek için daha uzun süre yanar, bu da doğalgaz faturanızın ciddi oranda artmasına neden olur. İlerleyen süreçte su sirkülasyonu iyice zayıflar, eşanjör içinde yerel kaynamalar başlar ve cihaz aşırı ısınma (limit termostat) hatası vererek kendini güvenlik moduna alıp kilitler.
U052 24KW eşanjör temizliği evde kullanıcı tarafından yapılabilir mi?
Bu işlemi bir son kullanıcının yapmasını kesinlikle önermiyoruz. Eşanjör temizliği, parçanın sökülmesini, aside dayanıklı contaların ayrılmasını ve devridaimli profesyonel yıkama makinelerinin kullanılmasını gerektirir. Piyasadan alınan asit ruhu, kireç sökücü gibi evsel kimyasallar metali hızla korozyona uğratır ve parçanın içeriden delinerek tamamen kullanılamaz hale gelmesine yol açar.
Eşanjörün delinmesi veya içten çatlaması nasıl anlaşılır?
Kombinizin su basıncı siz su basmadığınız halde durduk yere sürekli yükseliyor ve sonunda 3 bar emniyet ventilinden dışarıya su atıyorsa, plakalı eşanjörde veya ana eşanjörde içten bir delinme (şebeke suyu ile tesisat suyunun birbirine karışması) meydana gelmiş olma ihtimali çok yüksektir. Bu durumda cihazı elektrik şalterinden kapatıp derhal bir uzman çağırmalısınız.
Sonuç olarak, Bosch'un U052 serisi cihazlarında kullandığı 4 kollu ısıtma bloğu hem doğalgazı verimli kullanan hem de evinize hızlı konfor sağlayan mühendislik harikası ancak bir o kadar da bakıma muhtaç, hassas bir bileşendir.
Sahadaki arıza tespitlerine dayanan uzun yıllara sari deneyimlerimiz, düzenli tesisat bakımının, doğru antifrizli koruma sıvılarının kullanılmasının ve orijinal ölçülerde parça seçiminin bu cihazların ömrünü belirleyen yegane faktörler olduğunu net bir şekilde gösteriyor.
L 280 mm geçme ölçüsü veya kanal genişliği gibi spesifik teknik detaylara hakim olmak, hem cihazınıza uyumsuz bir parça alarak gereksiz masraflar yapmanızı önler hem de dondurucu kış aylarında ısınma konforunuzun kesintiye uğramasını kesin olarak engeller.
Olası bir arıza belirtisinde kulaktan dolma bilgilerle cihaza müdahale etmek yerine, parça değişimi veya gelişmiş arıza teşhisi konusunda güvendiğiniz, işin mutfağından gelen ve teknik prosedürleri bilen uzmanlardan destek almayı lütfen ihmal etmeyin.
