Ürün ve Teknik Bilgiler

Kombi Ateşleme Trafosu Ne İşe Yarar?

Ateşleme trafosu, kombinin yanma işlemini başlatabilmesi için gerekli elektriksel kıvılcımı oluşturan temel bileşenlerden biridir. Elektronik karttan ateşleme komutu geldiğinde trafo, şebekeden aldığı 220–240V AC gerilimi ateşleme elektrodunun ihtiyaç duyduğu yüksek voltaj seviyesine dönüştürür.

Üretilen yüksek gerilim, özel izolasyonlu ateşleme kablosu üzerinden elektrot ucuna iletilir. Elektrot ile brülör yüzeyi arasındaki hava boşluğunda elektrik arkı meydana gelir. Oluşan kıvılcım, gaz valfi tarafından brülöre gönderilen gaz-hava karışımını tutuşturarak yanma çevriminin başlamasına yardımcı olur.

ECB21141021 Ateşleme Trafosu Çalışma Prensibi

Kima ECB21141021, düşük akımlı yüksek gerilim çıkışı oluşturarak elektrot uçları arasında kıvılcım meydana gelmesine yardımcı olur. Trafonun primer devresine uygulanan şebeke gerilimi, elektromanyetik indüksiyon yöntemiyle sekonder devrede yüksek voltaj seviyesine yükseltilir.

3–7mA aralığındaki çıkış yapısı, ateşleme sisteminde kıvılcım üretmek üzere tasarlanmıştır. T120 sıcaklık sınıfı ise ürünün üretici tarafından belirtilen termal çalışma karakteristiğini ifade eder. Trafonun güvenilir çalışabilmesi için elektrik bağlantılarının, yüksek gerilim kablosunun, elektrot mesafesinin ve cihaz topraklamasının uygun durumda olması gerekir.

• Elektronik karttan gelen ateşleme komutunu yüksek gerilim çıkışına dönüştürür.
• Ateşleme elektrodunun kıvılcım oluşturmasına yardımcı olur.
• Brülördeki gaz-hava karışımının tutuşturulmasını destekler.
• Yanma çevriminin doğru zamanda başlamasına katkı sağlar.
• Demirdöküm Neva ve Atron ateşleme sistemiyle uyumluluk için değerlendirilir.

Demirdöküm Neva ve Atron Uyumluluğu

Bu ürün, Demirdöküm Neva ve Atron kombilerde kullanılan ECB21141021 kodlu ateşleme trafosuyla uyumluluk açısından değerlendirilir. Aynı model ailesinde üretim yılına, elektronik kart revizyonuna veya kablo bağlantı yapısına göre farklı ateşleme trafoları kullanılabilir.

Ürünün Öne Çıkan Teknik Özellikleri

• Kima marka ECB21141021 ateşleme trafosudur.
• Demirdöküm Neva ve Atron kombilerle uyumluluk için değerlendirilir.
• 220–240V AC şebeke beslemesiyle çalışır.
• 50–60Hz çalışma frekansı desteğine sahiptir.
• Ateşleme elektroduna gerekli yüksek gerilimin iletilmesine yardımcı olur.
• Brülörde hızlı ve kararlı kıvılcım oluşumunu destekler.
• Kombi yanma çevriminin güvenli şekilde başlatılmasına katkı sağlar.
• Kod ve bağlantı yapısı doğru olduğunda servis değişimine uygundur.

Ateşleme Trafosu Arızasında Görülebilecek Belirtiler

• Kombiden ateşleme sesi gelmesine rağmen elektrot ucunda kıvılcım oluşmayabilir.
• Cihaz gaz verdiği halde brülör ateşleme yapmayabilir.
• Kombi birkaç kez ateşleme denemesi yaptıktan sonra arızaya geçebilir.
• Kıvılcım zayıf, düzensiz veya kesintili olabilir.
• Trafo gövdesinden olağan dışı ses veya elektriksel atlama sesi gelebilir.
• Yüksek gerilim çıkışında izolasyon kaçağı oluşabilir.
• Ateşleme işlemi gecikmeli gerçekleşebilir.
• Cihaz sık sık ateşleme veya alev oluşmama uyarısı verebilir.

Profesyonel Arıza Tespitinde Kontrol Edilmesi Gerekenler

• Trafonun girişine elektronik karttan 220–240V AC besleme gelip gelmediği ölçülmelidir.
• Giriş soketinde gevşeme, oksitlenme veya temas kaybı kontrol edilmelidir.
• Yüksek gerilim kablosunda çatlak, yanık veya izolasyon kaçağı araştırılmalıdır.
• Ateşleme elektrodunun seramik gövdesi ve kıvılcım aralığı incelenmelidir.
• Elektrot ile brülör arasındaki mesafe teknik servis değerlerine göre kontrol edilmelidir.
• Elektronik kartın ateşleme çıkışı ölçülmelidir.
• Gaz valfinin ateşleme sırasında gaz geçişine izin verip vermediği doğrulanmalıdır.
• Cihazın faz, nötr ve topraklama bağlantıları kontrol edilmelidir.

Doğru Parça Seçimi İçin Nelere Dikkat Edilmelidir?

Ateşleme trafolarında benzer dış görünüş, parçaların elektriksel ve mekanik olarak aynı olduğu anlamına gelmez. Yanlış voltaj, farklı soket dizilimi veya uyumsuz yüksek gerilim çıkışı cihazın çalışmamasına ya da elektronik bileşenlerin zarar görmesine neden olabilir.

• ECB21141021 ürün kodu eski parçayla karşılaştırılmalıdır.
• Kima marka bilgisi kontrol edilmelidir.
• 220–240V AC ve 50–60Hz değerleri doğrulanmalıdır.

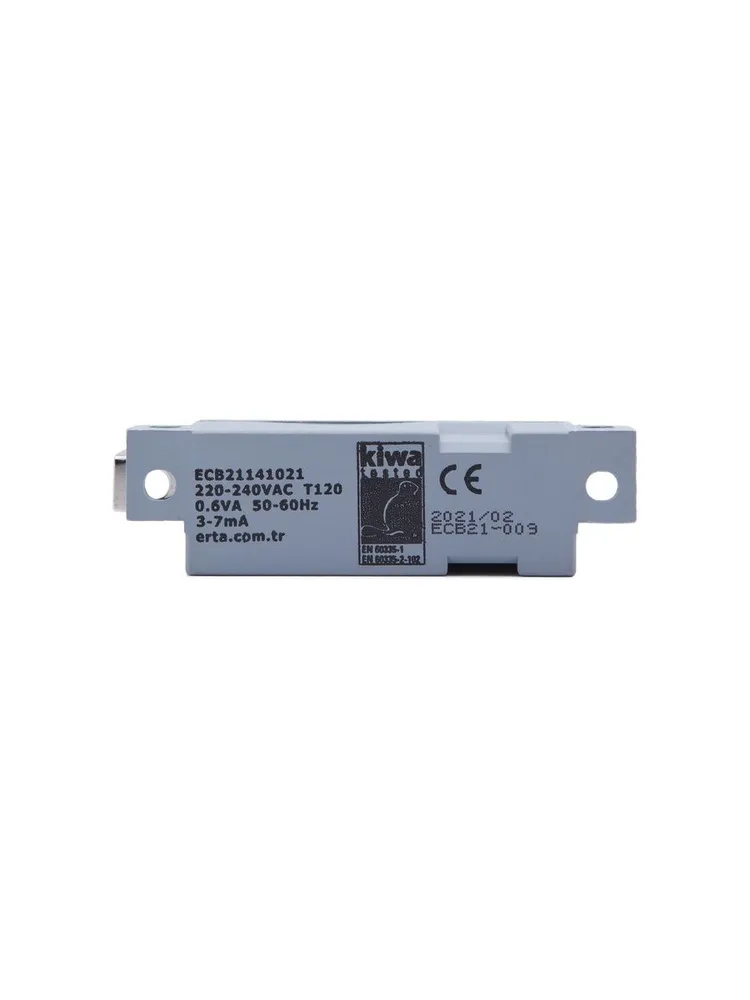

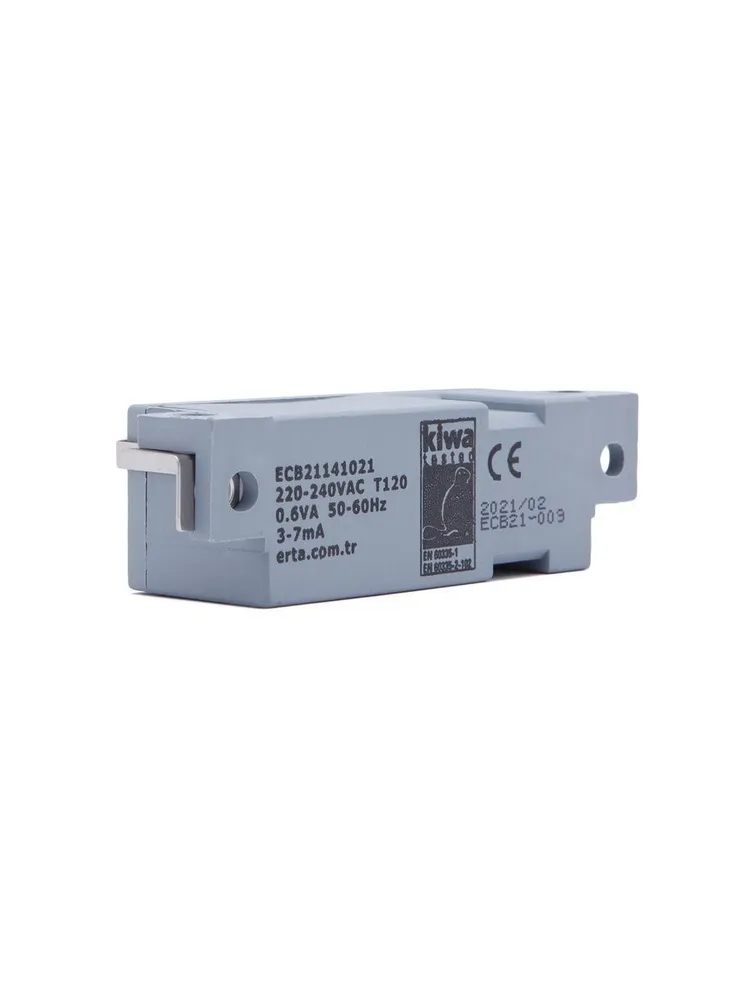

• 0,6VA, 3–7mA ve T120 teknik işaretleri karşılaştırılmalıdır.

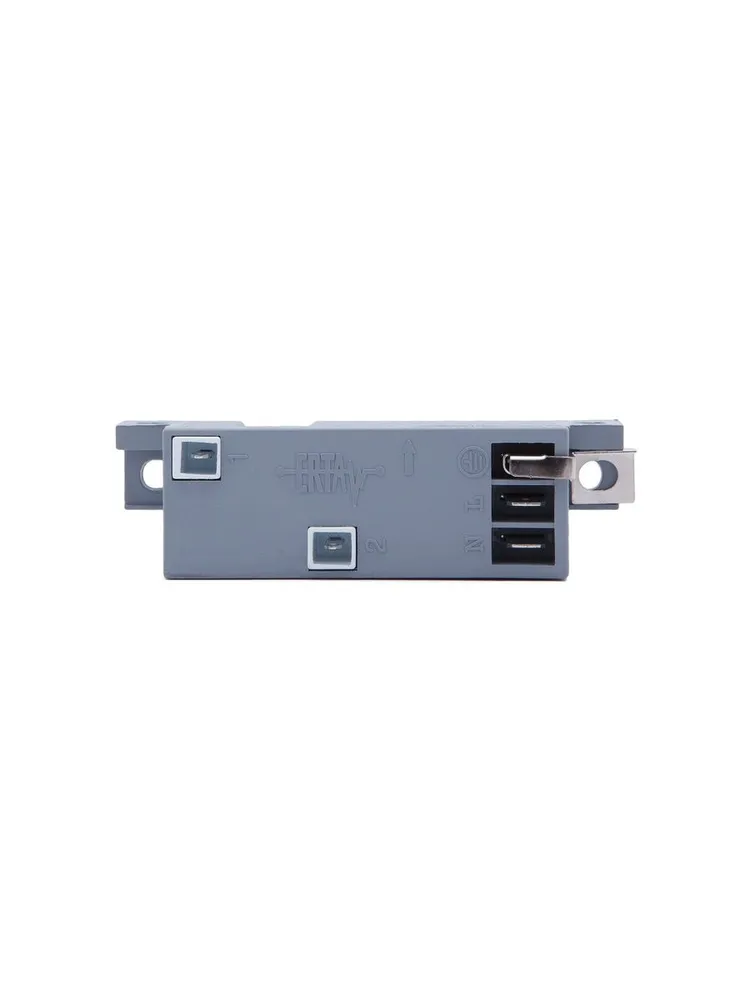

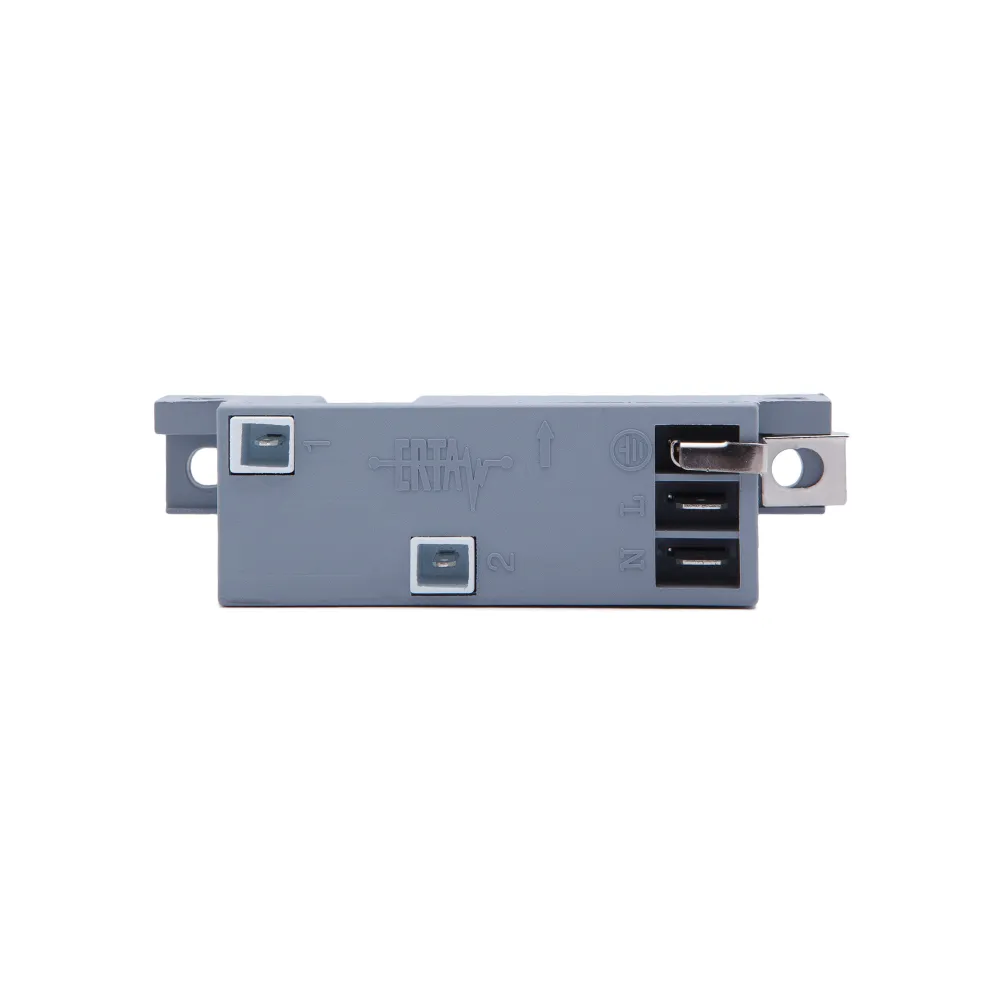

• Elektrik giriş soketi ve pin yapısı aynı olmalıdır.
• Yüksek gerilim kablosu bağlantısı kontrol edilmelidir.

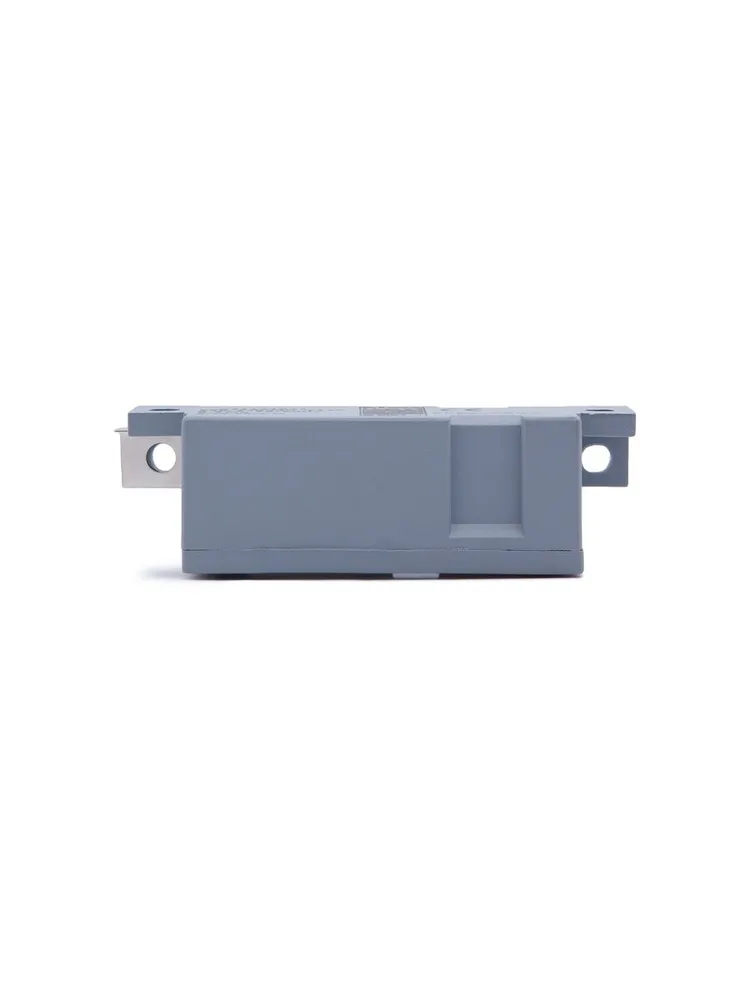

• Gövde ölçüsü ve montaj noktaları mevcut parçayla uyumlu olmalıdır.
• Demirdöküm Neva veya Atron cihaz model etiketi doğrulanmalıdır.

Montaj ve Servis Bilgilendirmesi

Ateşleme trafosu değişiminden önce kombinin elektrik ve gaz beslemesi güvenli şekilde kapatılmalıdır. Eski trafonun soket yönü, yüksek gerilim kablosu bağlantısı ve montaj konumu kayıt altına alınmalıdır. Yeni ürün, bağlantı uçlarına zarar verilmeden ve kablolar zorlanmadan monte edilmelidir.

Montaj sonrasında kıvılcım oluşumu, gazın tutuşması, alev kararlılığı ve iyonizasyon kontrolü test edilmelidir. Yüksek gerilim kablosunun sıcak yüzeylere temas etmemesi ve izolasyonunun zarar görmemesi sağlanmalıdır.

Kima ECB21141021 Ateşleme Trafosu Teknik Ürün Özeti

Kima ECB21141021 ateşleme trafosu, Demirdöküm Neva ve Atron kombilerin brülör ateşleme sisteminde gerekli yüksek gerilimi oluşturan elektronik bir yedek parçadır. 220–240V AC, 50–60Hz, 0,6VA, 3–7mA ve T120 teknik değerleri ürün seçiminde dikkate alınması gereken temel bilgilerdir.

Ateşleme trafosunda oluşan elektriksel arıza, kombinin kıvılcım üretememesine, ateşleme işleminin gecikmesine veya cihazın ateşleme arızasına geçmesine neden olabilir. Kesin teşhis için trafo, ateşleme elektrodu, yüksek gerilim kablosu, elektronik kart ve gaz valfi birlikte kontrol edilmelidir.

Kombi Parça Deposu Proser Uyumluluk Desteği

Kima ECB21141021 ateşleme trafosunun cihazınıza uygunluğunu doğrulamak için mevcut parçanın ürün kodunu, soket yapısını, yüksek gerilim bağlantısını ve kombi model etiketini bizimle paylaşabilirsiniz. Kombi Parça Deposu Proser olarak Demirdöküm Neva ve Atron ateşleme trafosu seçiminde teknik destek sağlıyoruz.

Önemli Bilgilendirme

Ateşleme trafosu, kombinin gazlı yanma ve yüksek gerilim sistemi içerisinde görev yapan kritik bir elektronik parçadır. Uyumlu olmayan trafo kullanılması; kıvılcım oluşmamasına, elektronik kart hasarına, ateşleme düzensizliğine veya güvenlik riski meydana gelmesine neden olabilir.

Sipariş öncesinde ECB21141021 ürün kodu, 220–240V AC besleme değeri, soket yapısı, yüksek gerilim çıkışı ve Demirdöküm Neva / Atron cihaz modeli mutlaka kontrol edilmelidir. Montaj ve çalışma testleri uzman teknik servis tarafından gerçekleştirilmelidir.
