3.022327 • 1.026474 • 1.013961 • Victrix Zeus • Hercules Condensing 20 / 27

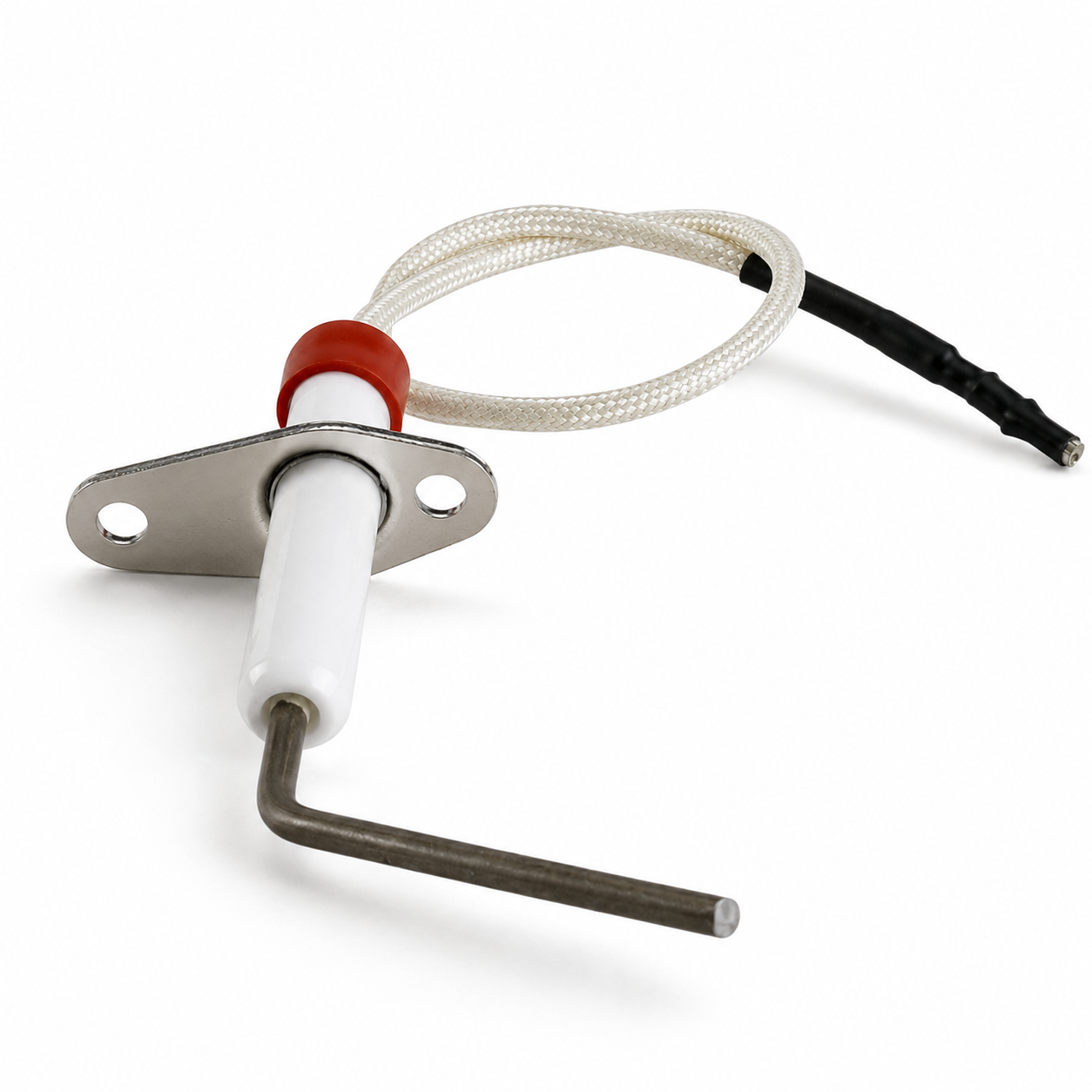

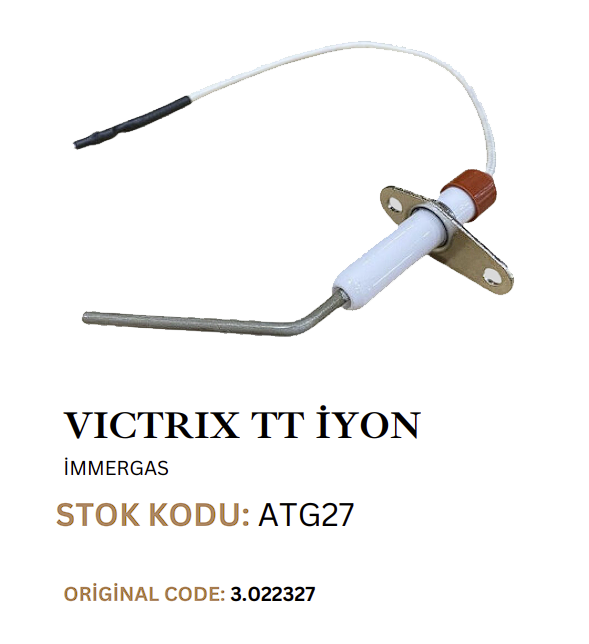

Immergas Victrix Zeus ve Hercules İyonizasyon Elektrodu
Immergas iyonizasyon elektrodu; Victrix Zeus ve Hercules Condensing kombilerin yanma güvenliği sisteminde görev yapan alev algılama parçasıdır. Brülörde alev oluştuktan sonra iyonizasyon akımını kontrol kartına ileterek yanmanın devam ettiğini bildirir. Alev sinyali oluşmadığında veya güvenilir seviyede algılanmadığında kontrol sistemi gaz akışını keserek cihazın güvenli konuma geçmesine yardımcı olur.
Ürün Kimliği ve Referans Bilgileri
- Ana referans kodu
- 3.022327
- Eski referanslar
- 1.026474 / 1.013961
- Ürün tipi
- İyonizasyon elektrodu
- Teknik görevi
- Alev algılama ve kontrol
- Marka grubu
- Immergas
- Cihaz ailesi
- Victrix / Victrix Zeus / Hercules
- Çalışma bölgesi
- Brülör ve yanma modülü
- Montaj sınıfı
- Yetkin teknik servis
Kod güncellemesine dikkat edilmelidir. Bazı eski Immergas parça kataloglarında iyonizasyon elektrodu 1.013961 veya 1.026474 koduyla gösterilir. Yedek parça piyasasında bu referansların 3.022327 koduyla karşılanabildiği görülmektedir. Doğru seçim için cihaz modeli, üretim serisi ve sökülen parçanın fiziksel yapısı birlikte değerlendirilmelidir.
Alev Varlığını Algılar
Brülörde oluşan alev üzerinden meydana gelen düşük seviyeli iyonizasyon sinyalini kontrol kartına ileterek yanmanın doğrulanmasına yardımcı olur.
Yanma Güvenliğini Destekler
Alev kaybolduğunda veya sinyal kararsızlaştığında kontrol kartının gaz valfini güvenli biçimde kapatabilmesi için gerekli geri bildirimi sağlar.
Kontrol Kartıyla Birlikte Çalışır
Elektrot, bağlantı kablosu, cihaz topraklaması, brülör yüzeyi ve elektronik kart birlikte çalışan alev denetim sisteminin parçalarıdır.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Immergas Victrix Zeus ve Hercules iyonizasyon elektrodu |
| Yaygın parça kodu | 3.022327 / 3022327 |
| Önceki referans kodları | 1.026474 / 1026474 ve 1.013961 / 1013961 |
| Parça kategorisi | Alev algılama, iyonizasyon ve yanma güvenliği elemanı |
| Temel işlevi | Brülörde alevin oluştuğunu ve devam ettiğini kontrol kartına bildirmek |
| Uyumlu cihaz grubu | Hercules Condensing 20, Hercules Condensing 27, Hercules Condensing 27 ABT, Victrix 20, Victrix 20 Plus, Victrix 27, Victrix Zeus 20 ve Victrix Zeus 27; cihaz varyantı kontrol edilerek |
| Çalışma prensibi | Alevin elektriksel iletkenlik ve doğrultma özelliğinden yararlanarak düşük seviyeli iyonizasyon sinyali oluşturur |
| Yapısal bileşenler | Metal algılama çubuğu, ısıya dayanıklı seramik yalıtkan, bağlantı ucu ve montaj bölümü |
| Montaj konumu | Brülör ve yanma modülü üzerinde, üretici tarafından belirlenen alev algılama noktasında |
| Elektriksel yapı | Kontrol kartına iyonizasyon geri bildirimi taşıyan pasif algılama elemanı |
| Conta bilgisi | Elektrot contası veya sızdırmazlık elemanı yalnızca paket içeriğinde açıkça belirtilmişse dahildir |
| Paket içeriği | İyonizasyon elektrodu; kablo, ateşleme elektrodu, conta ve bağlantı vidaları ayrıca belirtilmiyorsa dahil değildir |
| Montaj gereksinimi | Gazlı cihazlar konusunda yetkin teknik servis tarafından uygulanmalıdır |
İyonizasyon elektrodu ateşleme elektrodu değildir. Ateşleme elektrodu kıvılcım oluşturarak yanmayı başlatır; iyonizasyon elektrodu ise oluşan alevi algılar. Immergas cihazlarda bu parçalar farklı kod, biçim ve elektriksel görevle kullanılabilir.
İyonizasyon Elektrodu Nasıl Çalışır?
Kombi sıcak su veya kalorifer talebi aldığında elektronik kart, fan ve gaz-hava kontrol sürecini yöneterek ateşleme sıralamasını başlatır. Ateşleme elektrodu brülörde kıvılcım oluşturur ve gaz-hava karışımı yanmaya başlar. İyonizasyon elektrodu ise yanma başladıktan sonra alevin içinde konumlanan metal uç üzerinden çok düşük seviyeli bir elektriksel sinyal algılar.
Kontrol kartı bu geri bildirimi değerlendirerek brülörde gerçek ve kararlı bir alev bulunup bulunmadığını denetler. Yeterli alev sinyali alınırsa gaz valfinin çalışmasına izin verilir. Sinyal alınamazsa, kesilirse veya güvenilir sınırın altında kalırsa cihaz güvenlik amacıyla yanmayı durdurabilir ve arıza kilitlenmesine geçebilir.
Alev algılama yalnızca elektrota bağlı değildir. Elektrot yüzeyi ve konumu kadar brülör temizliği, topraklama sürekliliği, elektrik beslemesinin polaritesi, bağlantı kablosu, kontrol kartı ve yanma kalitesi de algılanan iyonizasyon sinyalini etkileyebilir.
İyonizasyon ve Ateşleme Elektrodu Arasındaki Fark
3.022327 İyonizasyon Elektrodu
- Brülörde oluşan alevin varlığını kontrol eder.
- Düşük seviyeli iyonizasyon sinyalini karta iletir.
- Yanma başladıktan sonra güvenlik denetimi yapar.
- Alev kesildiğinde gazın kapatılmasına yardımcı olur.
- 1.026474 ve 1.013961 referanslarıyla ilişkilidir.
3.013626 Ateşleme Elektrodu
- Yanma başlangıcında kıvılcım oluşturur.
- Ateşleme trafosu veya kartın yüksek gerilim çıkışıyla çalışır.
- Gaz-hava karışımının ilk tutuşmasını sağlar.
- Kablo ve uç yapısı iyonizasyon elektrodundan farklıdır.
- İyonizasyon elektrodu yerine kullanılamaz.
Parçalar birbirinin alternatifi değildir. Ürün siparişinde arızalı parçanın ateşleme elektrodu mu yoksa iyonizasyon elektrodu mu olduğu kesinleştirilmelidir. Yalnızca cihaz modeline bakılarak elektrot türü seçilmemelidir.
Uyumlu Immergas Cihaz Grupları
Hercules Condensing Serisi
- Immergas Hercules Condensing 20
- Immergas Hercules Condensing 27
- Immergas Hercules Condensing 27 ABT
- Üretim serisine göre aynı elektrot yapısını kullanan Hercules varyantları
Victrix ve Victrix Zeus Serisi
- Immergas Victrix 20
- Immergas Victrix 20 Plus
- Immergas Victrix 27
- Immergas Victrix Zeus 20
- Immergas Victrix Zeus 27
Seri adı tek başına yeterli değildir. Victrix Zeus Superior, yeni nesil Victrix Zeus ve farklı kapasitedeki güncel yoğuşmalı cihazlarda başka elektrot tasarımları kullanılabilir. “Zeus” veya “Hercules” adını taşıyan bütün Immergas cihazlar bu parçayla uyumlu kabul edilmemelidir.
Doğru Parça Seçiminde Kontrol Edilecek Noktalar
Cihaz Bilgileri
- Kombinin eksiksiz model adı
- Hercules Condensing veya Victrix Zeus seri bilgisi
- 20, 27 ya da ABT kapasite ve varyant bilgisi
- Cihazın üretim ve seri numarası
- Eski elektrot üzerinde bulunan referans kodu
Fiziksel Karşılaştırma
- Metal elektrot çubuğunun biçimi ve kıvrım yönü
- Seramik yalıtkanın uzunluğu ve kalınlığı
- Montaj braketi ve vida deliği düzeni
- Elektrik bağlantı ucunun yapısı
- Brülör üzerindeki montaj konumu
- Conta yüzeyinin şekli ve ölçüsü
Referans kodları noktalı veya noktasız yazılabilir. 3.022327 ile 3022327, 1.026474 ile 1026474 ve 1.013961 ile 1013961 aynı kodların farklı yazım biçimleridir.
Ürün Tesliminde Kontrol Edilecek Ayrıntılar
- Seramik yalıtkan üzerinde çatlak, kırık veya darbe izi bulunmaması
- Metal elektrot çubuğunun eğilmiş veya şekli değiştirilmiş olmaması
- Elektrik bağlantı ucunun gevşek ya da oksitlenmiş görünmemesi
- Montaj braketinde deformasyon bulunmaması
- Vida ve conta yüzeylerinin düzgün durumda olması
- Ürün kodunun sipariş edilen referansla eşleşmesi
- Paket içeriğinde conta bulunup bulunmadığının kontrol edilmesi
Elektrot şekli rastgele düzeltilmemelidir. Metal çubuğun açısı ve brülöre göre konumu alev algılama performansını etkiler. Eğilmiş elektrot servis verisi olmadan bükülerek kullanılmamalıdır.
Olası Arıza Belirtileri
- Brülörün ateşlenmesi ancak birkaç saniye içinde yeniden sönmesi
- Kombinin art arda ateşleme denemesi yapması
- Alev oluşmasına rağmen cihazın alev yokmuş gibi kilitlenmesi
- Sıcak su veya kalorifer çalışmasının aralıklı olarak kesilmesi
- Cihazın reset sonrasında kısa süre çalışıp tekrar arızaya geçmesi
- Elektrot seramiğinde çatlak veya yüzeysel kaçak görülmesi
- Elektrot bağlantı kablosunda gevşeklik, yanma veya oksitlenme bulunması
- Brülör çalışırken iyonizasyon sinyalinin kararsız ölçülmesi
Arıza kodu modele göre değişebilir. Immergas cihazlarda alev yokluğu, ateşleme başarısızlığı ve iyonizasyon kaybı farklı elektronik kart ve yazılım sürümlerinde farklı hata kodlarıyla gösterilebilir.
Benzer Belirti Oluşturabilecek Diğer Arızalar
Kombinin ateşleme yapıp kısa süre içinde sönmesi her zaman iyonizasyon elektrodunun bozuk olduğu anlamına gelmez. Sağlıklı teşhis için yanma sisteminin tamamı servis cihazlarıyla değerlendirilmelidir.
- Gaz beslemesi veya gaz valfi çalışma problemi
- Ateşleme elektrodunda kıvılcım zayıflığı
- İyonizasyon kablosunda kopukluk veya izolasyon kaçağı
- Yetersiz ya da hatalı cihaz topraklaması
- Elektrik bağlantısında faz-nötr ve polarite problemi
- Brülör yüzeyinde kirlenme veya düzensiz alev dağılımı
- Fan, venturi veya gaz-hava oranı problemi
- Kontrol kartının alev algılama devresinde arıza
- Yanma odasına nem veya kondens suyu ulaşması
Elektrot değiştirilmeden önce teknik teşhis yapılmalıdır. Kontrol kartı, gaz valfi veya topraklama kaynaklı bir arıza yalnızca iyonizasyon elektrodu değiştirilerek giderilemez.
Montaj ve Servis Güvenliği
İyonizasyon elektrodu, gaz yanmasının gerçekleştiği kapalı yanma bölmesinde görev yapan bir güvenlik parçasıdır. Yanma odasının açılması, elektrot değişimi, conta kontrolü ve cihazın yeniden devreye alınması yalnızca gazlı cihazlar konusunda yetkin teknik servis tarafından gerçekleştirilmelidir.
- Elektrotun brülöre göre konumu üretici servis verilerine uygun olmalıdır.
- Seramik bölüm darbe ve mekanik zorlamadan korunmalıdır.
- Yanma odası sızdırmazlık elemanları servis tarafından kontrol edilmelidir.
- Elektrot kablosunun sıcak yüzeylere temas etmediği doğrulanmalıdır.
- Cihazın elektriksel topraklama sürekliliği ölçülmelidir.
- Montaj sonrasında alev algılama ve yanma güvenliği test edilmelidir.
- Gerekli görülürse baca gazı analizi ve gaz-hava ayarı kontrol edilmelidir.
Kullanıcı müdahalesine uygun değildir. Gaz hattı, yanma odası ve yüksek gerilimli ateşleme sistemiyle ilişkili çalışmalarda güvenlik riski bulunduğundan parça değişimi uzman servis tarafından yapılmalıdır.
Sık Sorulan Sorular
3.022327 ile 1.026474 aynı parça mıdır?
1.026474, bazı eski Immergas cihaz ve yedek parça kataloglarında kullanılan iyonizasyon elektrodu referansıdır. Piyasada 3.022327 kodu bu referansın karşılığı veya güncellenmiş yedek parça kodu olarak listelenebilmektedir. Cihaz seri numarası ve elektrot yapısı yine de kontrol edilmelidir.
1.013961 kodunun yerine kullanılabilir mi?
1.013961 kodlu alev algılama elektrodu birçok katalogda 3.022327 referansıyla eşleştirilmektedir. Montaj braketi, seramik uzunluğu, metal uç şekli ve bağlantı terminali karşılaştırılmadan kesin uyumluluk verilmemelidir.
Bu ürün ateşleme elektrodu mudur?
Hayır. Bu ürünün temel görevi alevi iyonizasyon yöntemiyle algılamaktır. Ateşleme elektrodu ayrı bir parçadır ve ilgili eski Immergas cihazlarda 3.013626 gibi farklı bir kodla bulunabilir.
Hercules Condensing 20 ve 27 modellerine uyar mı?
Bu cihaz gruplarıyla ilişkilendirilen referanslar arasındadır. Hercules Condensing 20, 27 ve 27 ABT modellerinde cihazın üretim serisi ve eski elektrot kodu üzerinden kontrol yapılmalıdır.
Victrix Zeus 20 ve Victrix Zeus 27 ile uyumlu mudur?
Eski nesil Victrix Zeus 20 ve 27 parça kataloglarında 1.026474 ve 1.013961 kodlu alev algılama elektrotları görülür. 3.022327 bu kodlarla eşleştirilebilmektedir. Yeni nesil Zeus modelleri aynı kabul edilmemelidir.
Elektrot temizlenerek tekrar kullanılabilir mi?
Yüzey kirlenmesi sinyali etkileyebilir; ancak seramik çatlağı, bağlantı gevşekliği, metal uç deformasyonu veya elektriksel kaçak bulunan elektrot güvenilir kabul edilmemelidir. Kontrol ve müdahale teknik servis tarafından yapılmalıdır.
Elektrot contası ürünle birlikte gelir mi?
Conta, vida veya bağlantı kablosu yalnızca ürün paket içeriğinde açıkça belirtilmişse dahildir. Siparişten önce görsel ve paket kapsamı kontrol edilmelidir.
Alev algılama sorunu kesin olarak elektrottan mı kaynaklanır?
Hayır. Topraklama, polarite, brülör, gaz valfi, bağlantı kablosu, gaz-hava oranı ve kontrol kartı da benzer çalışma problemleri oluşturabilir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin model etiketini, cihaz seri numarasını, eski elektrot üzerindeki referans kodunu ve parçanın bağlantı bölümünü gösteren fotoğrafları iletebilirsiniz. Proser ekibi 3.022327, 1.026474 ve 1.013961 kodlarını; elektrot şekli, seramik yapı ve montaj braketi üzerinden karşılaştırarak doğru ürün seçimine yardımcı olur.
Önemli Bilgilendirme
Ürün seçiminde yalnızca “Immergas Zeus”, “Victrix” veya “Hercules” seri adı yeterli değildir. Cihazın tam modeli, üretim serisi, eski elektrot kodu, metal uç formu, seramik uzunluğu, montaj braketi ve elektrik bağlantısı birlikte kontrol edilmelidir. Ürün görselleri stok veya üretim serisine göre küçük farklılıklar gösterebilir.
