Viessmann • Vitodens 100-W • 7828718 • Ateşleme ve İyonizasyon Elektrodu

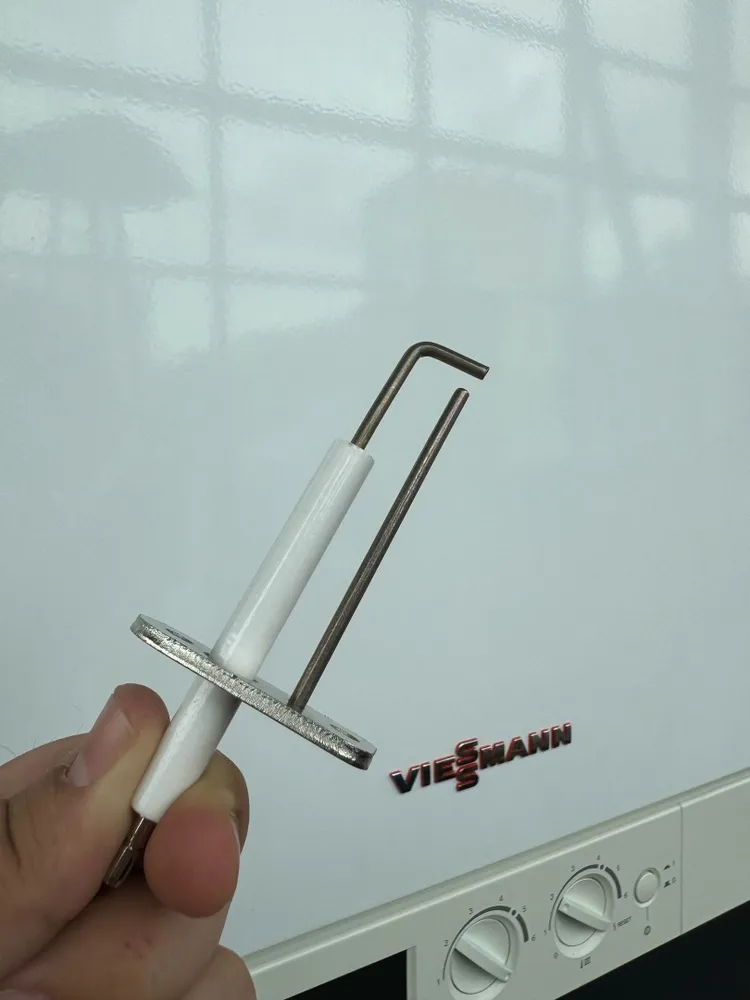

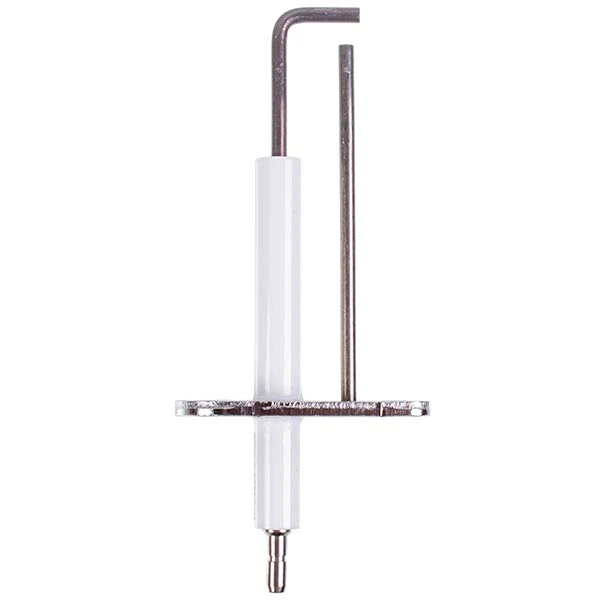

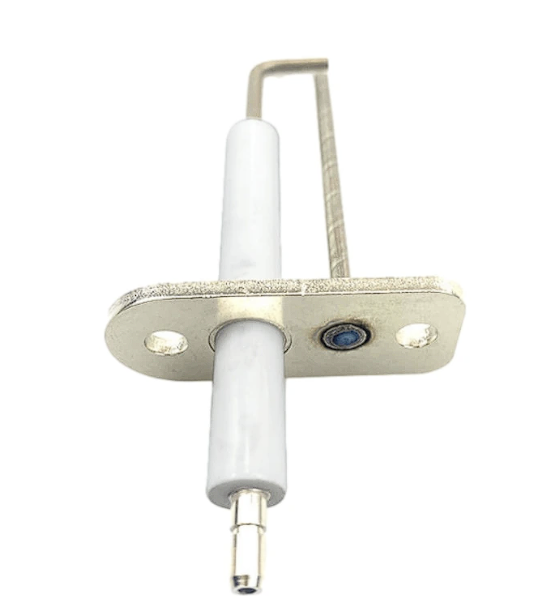

Ateşleme Elektrodu Viessmann B1HA / B1KA / WB1B / WB1BC Serisi
Viessmann Vitodens 100-W kombilerin uygun B1HA, B1KA, WB1B ve WB1BC revizyonlarında kullanılan ateşleme ve iyonizasyon elektrot grubu; brülörde ilk kıvılcımın oluşturulmasına ve yanma başladıktan sonra alev sinyalinin kontrol ünitesine iletilmesine yardımcı olan seramik yalıtımlı güvenlik bileşenidir. Ürün piyasada 7828718 referansıyla ilişkilendirilmektedir. Sipariş öncesinde cihazın tam tip kodu, seri numarası, elektrot geometrisi, sabitleme yüzeyi ve elektrik bağlantıları karşılaştırılmalıdır.
Ürün Kimliği ve Seri Ayrımı
- Ürün markası
- Viessmann / uyumlu üretim
- Referans kodu
- 7828718
- Ürün tipi
- Ateşleme ve iyonizasyon elektrodu
- Cihaz ailesi
- Vitodens 100-W
- Seri grubu
- B1HA / B1KA
- Diğer seri grubu
- WB1B / WB1BC
- Montaj bölgesi
- Brülör ve yanma odası
- Paket içeriği
- Güncel ürün görseliyle doğrulanmalıdır
Seri adı tek başına kesin uyumluluk sağlamaz B1HA, B1KA, WB1B ve WB1BC kodları farklı kapasite, ülke pazarı ve üretim dönemlerinde çeşitli cihaz revizyonlarını kapsayabilir. Viessmann yedek parça seçiminde cihaz etiketi üzerindeki tam model ve seri numarası esas alınmalıdır.
Kıvılcım Oluşturma İşlevi
Ateşleme ünitesinden gelen yüksek gerilimi brülör bölgesinde kontrollü elektrik atlamasına dönüştürerek gaz-hava karışımının tutuşmasına yardımcı olur.
Alev Sinyali Kontrolü
Kombi çalışmaya başladıktan sonra iyonizasyon prensibiyle alevin varlığının kontrol ünitesi tarafından izlenmesine katkı sağlar.
Seramik Yalıtımlı Yapı
Elektrot millerini çevredeki metal yüzeylerden yalıtarak yüksek gerilimin tasarlanan uçlar ve brülör bölgesinde etkili olmasını sağlar.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Viessmann Vitodens 100-W Ateşleme ve İyonizasyon Elektrot Grubu |
| Yaygın parça referansı | 7828718 |
| Parça sınıfı | Kombi brülör ateşleme ve alev algılama elektrot bloğu |
| Uyumlu cihaz ailesi | Viessmann Vitodens 100-W uygun cihaz revizyonları |
| İlişkilendirilen seriler | B1HA, B1KA, WB1B ve WB1BC |
| WB1B model grubu | 26, 30 ve 35 kW sistem veya kombi cihazlarının uygun revizyonları; cihaz seri numarası kontrol edilerek |
| B1HA / B1KA grubu | Cihaz kapasitesi, ülke versiyonu ve seri numarası üzerinden doğrulanması gereken uygun Vitodens 100-W revizyonları |
| Temel görev | Brülörde ateşleme kıvılcımının oluşturulmasına ve alev iyonizasyon sinyalinin kontrol edilmesine yardımcı olmak |
| Yapısal bileşenler | Seramik yalıtım gövdeleri, metal elektrot milleri, topraklama elemanı ve sabitleme flanşından oluşan elektrot bloğu |
| Elektrik bağlantısı | Ateşleme kablosu, iyonizasyon bağlantısı ve topraklama düzeni; cihazın elektrik şemasına göre kontrol edilerek |
| Referans elektrot geometrisi | B1HA/B1KA servis verilerinde yaklaşık 8 mm ve 4 mm ölçü kontrolleri gösterilmektedir. Bu değerler cihaz revizyonuna göre servis dokümanından doğrulanmalıdır |
| Sabitleme bilgisi | Elektrot bloğu brülör grubuna vidalı şekilde sabitlenir; montaj ve sıkma değerleri ilgili cihazın servis dokümanına göre uygulanmalıdır |
| Sızdırmazlık elemanı | Elektrot bloğu contası ayrıca kontrol edilmelidir. Eski veya hasarlı conta yeniden kullanılmamalıdır |
| Ürün durumu | Orijinal Viessmann veya uyumlu üretim seçeneğine göre güncel stok bilgisi üzerinden doğrulanmalıdır |
| Paket içeriği | Elektrot bloğu; conta, ateşleme kablosu ve sabitleme vidaları ürün görselinde ayrıca gösterilmiyorsa dahil kabul edilmemelidir |
| Montaj sınıfı | Yetkin gaz yakıcı cihaz teknik servisi uygulaması |
7828718 referansı cihaz seri numarasıyla doğrulanmalıdır Aynı Vitodens seri adı altında farklı brülör, kontrol ünitesi ve elektrot revizyonları bulunabilir. Parça kodunun yanında cihaz etiketi, metal uç geometrisi, seramik uzunluğu, flanş ve elektrik bağlantıları karşılaştırılmalıdır.
Ateşleme ve İyonizasyon Elektrodu Nasıl Çalışır?
Kombi ısıtma veya kullanım suyu talebi aldığında kontrol sistemi ön güvenlik kontrollerini gerçekleştirir. Fanın uygun çalışma koşuluna ulaşmasının ardından ateşleme ünitesi elektrot grubuna yüksek gerilim gönderir ve elektrot ile topraklama noktası arasında kıvılcım oluşur.
Gaz valfinin kontrollü biçimde açılmasıyla brülör yüzeyine ulaşan gaz-hava karışımı kıvılcımla tutuşur. Yanma başladıktan sonra elektrot grubu üzerinden oluşan düşük seviyeli iyonizasyon sinyali, alevin varlığının kontrol ünitesi tarafından doğrulanmasına yardımcı olur.
Tek elektrot bloğu iki kritik görevi destekleyebilir Bu ürün grubu yalnızca kıvılcım oluşturan mekanik bir parça değildir. Cihaz tasarımına göre ateşleme ve alev doğrulama işlevleri aynı elektrot bloğu içerisinde birlikte yürütülebilir.
Ateşleme İşlevi ile İyonizasyon Kontrolü Arasındaki Fark
Ateşleme İşlevi
- Brülörün ilk tutuşması sırasında devreye girer.
- Yüksek gerilimli kıvılcım oluşturulmasına yardımcı olur.
- Elektrot uç açıklığı ve brülöre göre konumu önemlidir.
- Seramik çatlağı kıvılcımın yanlış noktadan atlamasına yol açabilir.
- Ateşleme kablosu ve ateşleme ünitesiyle birlikte çalışır.
İyonizasyon Kontrolü
- Alev oluştuktan sonra güvenlik doğrulaması sağlar.
- Alev içerisindeki elektriksel iletkenlikten yararlanır.
- Kontrol ünitesine düşük seviyeli alev sinyali iletilir.
- Topraklama ve elektrik bağlantısı sinyal kalitesini etkileyebilir.
- Zayıf sinyal, brülörün güvenlik nedeniyle kapanmasına yol açabilir.
Kıvılcım görülmesi alev algılamasının doğru olduğunu kanıtlamaz Elektrot kıvılcım oluşturduğu hâlde iyonizasyon bağlantısı, topraklama, yanma kalitesi veya elektronik kontrol nedeniyle alev sinyali doğrulanamayabilir.
B1HA, B1KA, WB1B ve WB1BC Seri Kontrolü
Ürün, farklı pazarlarda Viessmann Vitodens 100-W B1HA, B1KA, WB1B ve WB1BC cihaz aileleriyle ilişkilendirilmektedir. Bu kodlar cihazın teknik platformunu tanımlasa da tek başına kesin yedek parça eşleşmesi için yeterli değildir.
Cihaz Etiketinden Kontrol
- Vitodens 100-W ürün ailesi
- B1HA, B1KA, WB1B veya WB1BC tip kodu
- Cihazın kW kapasitesi
- Sistem veya kombi cihaz ayrımı
- Tam üretim ve seri numarası
- Ülke ve gaz türü versiyonu
Elektrot Üzerinden Kontrol
- Metal elektrot millerinin sayısı
- Uçların kıvrım ve uzunluk yapısı
- Seramik izolatörlerin konumu
- Sabitleme flanşının biçimi
- Vida deliklerinin aralığı
- Topraklama ve kablo bağlantıları
- Elektrot bloğu contası
Benzer görünen elektrot grupları birbirinin yerine kullanılmamalıdır Metal uç uzunluğundaki veya sabitleme geometrisindeki küçük bir fark, kıvılcımın brülör üzerinde yanlış noktada oluşmasına ve alev sinyalinin kararsız algılanmasına neden olabilir.
Elektrot Arızasına İşaret Edebilecek Belirtiler
- Kombi ateşleme denemesi yaptığı hâlde brülörün tutuşmaması
- Ateşleme sırasında kıvılcım sesinin duyulmaması
- Kıvılcımın brülör yerine farklı bir metal yüzeye atlaması
- Cihazın birkaç ateşleme denemesinden sonra arızaya geçmesi
- Alev oluştuktan kısa süre sonra brülörün yeniden kapanması
- Elektrot seramiğinde çatlak, kırık veya yüzeysel kaçak izi bulunması
- Metal uçlarda eğilme, oksitlenme veya aşırı aşınma görülmesi
- Elektrot bloğu çevresinde yoğun yanma kalıntısı oluşması
- Ateşleme kablosu veya bağlantı terminalinde deformasyon görülmesi
- Topraklama bağlantısının gevşek veya oksitli olması
Ateşleme arızası yalnızca elektrottan kaynaklanmaz Gaz beslemesi, ateşleme ünitesi, kablo tesisatı, gaz valfi, fan, baca sistemi, yoğuşma tahliyesi, brülör yüzeyi ve elektronik kart da benzer çalışma sorunlarına neden olabilir.
Ateşleme Sorunlarında Ayırıcı Teşhis
Elektrotla İlişkili Olabilecek Durumlar
- Seramik yalıtımın çatlaması
- Elektrot uçlarının eğilmesi veya aşınması
- Uç açıklığının servis ölçüsünden sapması
- Metal uçlarda kir ve yanma kalıntısı birikmesi
- Elektrot flanşının yanlış konumlanması
- İyonizasyon veya ateşleme bağlantısında temas kaybı
Diğer Olası Nedenler
- Ateşleme ünitesi veya yüksek gerilim kablosu arızası
- Gaz valfinin açılmaması
- Gaz giriş basıncının uygun olmaması
- Fan veya hava-gaz yolu problemi
- Brülör yüzeyinde kirlenme veya deformasyon
- Yoğuşma gideri veya sifon tıkanıklığı
- Elektronik kontrol ünitesi arızası
- Yetersiz cihaz topraklaması
Parça değişiminden önce arıza zinciri kontrol edilmelidir Kıvılcımın oluşmaması, alevin tutuşmaması ve yanmanın kısa sürede kesilmesi farklı nedenlerden meydana gelebilir. Elektrot, bağlantı kabloları ve yanma sistemi birlikte değerlendirilmelidir.
Elektrot Geometrisi ve Servis Kontrolleri
Viessmann B1HA ve B1KA servis dokümanlarında elektrot bloğunun aşınma, kirlenme, eğilme ve seramik çatlağı bakımından kontrol edilmesi istenir. Aynı dokümanda elektrot geometrisi için yaklaşık 8 mm ve 4 mm referans ölçüleri gösterilmektedir.
Bu değerler kullanıcı tarafından gelişigüzel ayar yapılması için kullanılmamalıdır. Elektrot uçlarının bükülmesi seramik yalıtımın çatlamasına, kıvılcım noktasının değişmesine ve iyonizasyon sinyalinin bozulmasına neden olabilir. Kesin kontrol, ilgili cihaz revizyonunun güncel servis dokümanına göre yapılmalıdır.
Elektrot uçlarına kontrolsüz biçimde müdahale edilmemelidir Yanma odasının açılması ve elektrot ayarı; gaz, elektrik, yüksek sıcaklık, yanma ve atık gaz güvenliği içerir. Kontroller yalnızca yetkin teknik servis tarafından gerçekleştirilmelidir.
Seramik, Metal Uç ve Flanş Kontrolleri
Seramik İzolatör
- Çatlak ve kırık bulunmamalıdır.
- Yüzeyde iletken kir ve yoğun nem izi olmamalıdır.
- Seramik gövde metal flanş içinde gevşek olmamalıdır.
- Yüksek gerilim kaçağına işaret eden izler incelenmelidir.
- Montaj sırasında darbe ve yan kuvvet uygulanmamalıdır.
Metal Elektrot ve Flanş
- Uçlarda erime ve ciddi malzeme kaybı bulunmamalıdır.
- Elektrot milleri eğilmiş olmamalıdır.
- Topraklama elemanı doğru konumda bulunmalıdır.
- Sabitleme flanşı düz ve hasarsız olmalıdır.
- Vida delikleri eski parçayla aynı hizada olmalıdır.
- Conta yüzeyi temiz ve deformasyonsuz olmalıdır.
Hasarlı seramik temizlenerek onarılamaz Yüzey kirlenmesi servis değerlendirmesi kapsamında temizlenebilir; ancak çatlamış yalıtım, eğilmiş elektrot veya bozulmuş flanş bulunan ürünün güvenilir çalışması beklenmemelidir.
Elektrot Contasının Önemi
Elektrot bloğu yanma grubu üzerinde çalıştığı için bağlantı contası, elektrot flanşı ile brülör kapısı arasındaki yüzeyin tasarlanan biçimde kapanmasına yardımcı olur. Sertleşmiş, yırtılmış veya şekli bozulmuş contanın yeniden kullanılması uygun değildir.
- Conta biçimi elektrot flanşıyla tam eşleşmelidir.
- Vida ve elektrot geçiş delikleri doğru konumda bulunmalıdır.
- Eski conta kalıntıları bağlantı yüzeyinde bırakılmamalıdır.
- Elektrot değişiminde conta ayrıca değerlendirilmelidir.
- Conta ürünle birlikte değilse uygun parça ayrıca temin edilmelidir.
- Montaj sonrasında yanma odası ve atık gaz güvenliği kontrol edilmelidir.
Conta paket içeriğine göre değişebilir Bazı ürünler elektrot bloğu ve contayla birlikte, bazıları yalnızca elektrot grubu olarak sunulabilir. Güncel ürün görselinde ayrıca gösterilmiyorsa conta pakete dahil kabul edilmemelidir.
Doğru Parça Seçimi İçin Kontrol Listesi
- Ürünün Viessmann Vitodens 100-W elektrot grubu olduğunu doğrulayın.
- 7828718 referansını güncel stok ve cihaz seri numarasıyla karşılaştırın.
- Cihazın B1HA, B1KA, WB1B veya WB1BC tip kodunu okuyun.
- Kombinin tam kapasite ve model bilgisini belirleyin.
- Cihaz etiketindeki uzun seri numarasını kaydedin.
- Eski elektrotların sayısını ve kıvrım biçimini karşılaştırın.
- Seramik gövdelerin uzunluğunu ve yönünü inceleyin.
- Sabitleme flanşı ile vida deliklerinin konumunu kontrol edin.
- Ateşleme, iyonizasyon ve topraklama bağlantılarını karşılaştırın.
- Elektrot contası ve bağlantı yüzeyini inceleyin.
- Ürünün orijinal veya uyumlu üretim durumunu doğrulayın.
- Conta, kablo ve vidaların pakete dahil olup olmadığını kontrol edin.
Cihaz etiketi ve eski elektrot fotoğrafı seçim riskini azaltır Kombinin seri etiketi, eski elektrot bloğunun tamamı, metal uçlar, seramikler, flanş, conta yüzeyi ve elektrik bağlantıları ayrı ayrı görüntülenmelidir.

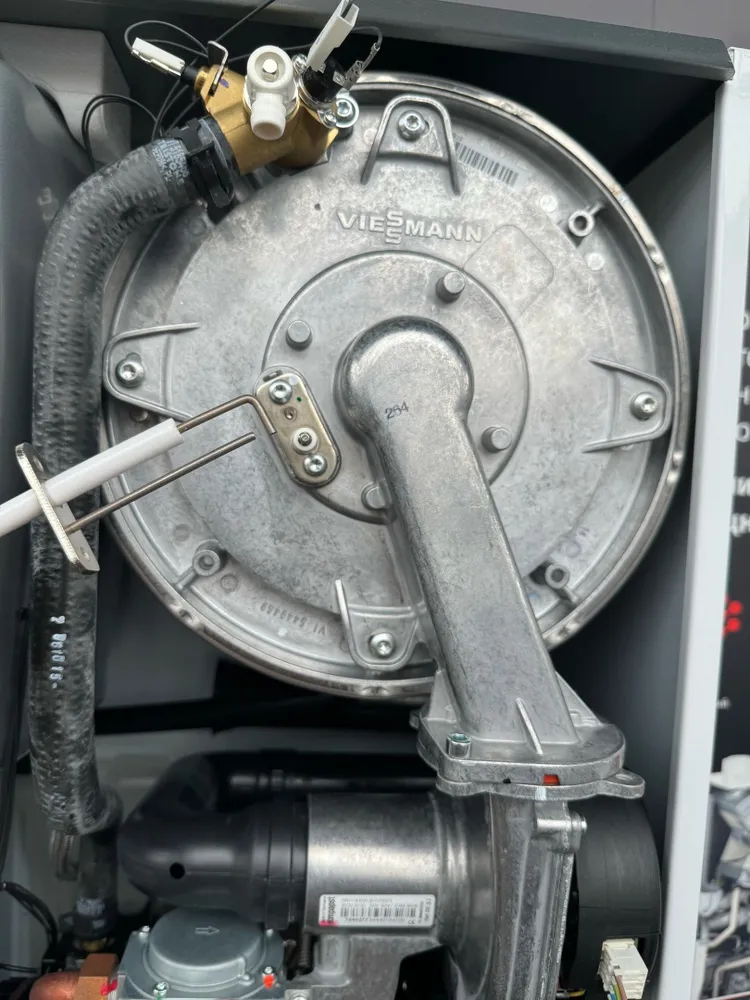

Montaj ve Yanma Güvenliği
Ateşleme ve iyonizasyon elektrodu; yüksek gerilim, gaz-hava karışımı, brülör ve kapalı yanma odasıyla doğrudan ilişkili bir güvenlik parçasıdır. Parça değişiminde yalnızca mekanik bağlantı değil; elektrot konumu, topraklama, conta, ateşleme sırası ve alev sinyali birlikte kontrol edilmelidir.
- Cihaz elektrik ve gaz beslemesinden güvenli biçimde ayrılmalıdır.
- Kombinin ve yanma grubunun tamamen soğuması beklenmelidir.
- Ateşleme ve iyonizasyon kabloları hasar açısından incelenmelidir.
- Seramik gövdeler pense veya sert aletle tutulmamalıdır.
- Elektrot uçları servis ölçüsü dışında bükülmemelidir.
- Hasarlı veya sertleşmiş conta yeniden kullanılmamalıdır.
- Topraklama bağlantısı doğru biçimde yeniden takılmalıdır.
- Elektrot bloğu brülöre göre doğru eksende konumlandırılmalıdır.
- Montaj sonrasında kıvılcım noktası ve alev kararlılığı kontrol edilmelidir.
- İyonizasyon sinyali cihaz servis prosedürüne göre değerlendirilmelidir.
- Yanma ve atık gaz güvenliği uygun ölçüm cihazlarıyla kontrol edilmelidir.
Gazlı cihazlarda elektrot değişimi kullanıcı işlemi değildir Hatalı elektrot konumu, eksik conta, gevşek topraklama veya yanlış kablo bağlantısı; ateşleme gecikmesi, yüksek gerilim kaçağı, alev kaybı ve yanma güvenliği riski oluşturabilir. İşlem yetkin teknik servis tarafından yapılmalıdır.
Sık Sorulan Sorular
7828718 neyi ifade eder?
Viessmann Vitodens 100-W cihazların belirli revizyonlarında kullanılan ateşleme ve iyonizasyon elektrot grubuyla ilişkilendirilen yedek parça referansıdır. Kesin eşleşme seri numarasıyla yapılmalıdır.
Bu ürün yalnızca ateşleme elektrodu mudur?
Ürün birçok teknik ve yedek parça kaydında birleşik ateşleme ve iyonizasyon elektrot bloğu olarak tanımlanır. Kıvılcım oluşturma ve alev sinyalinin izlenmesi işlevlerini destekleyebilir.
B1HA ve B1KA cihazlara uyar mı?
Ürün bu serilerin uygun Vitodens 100-W revizyonlarıyla ilişkilendirilmektedir. Cihaz kapasitesi ve seri numarası mutlaka kontrol edilmelidir.
WB1B ve WB1BC serileriyle uyumlu mudur?
7828718 referansı WB1B ve WB1BC serilerinin uygun revizyonlarıyla listelenmektedir. Eski parça geometrisi ve cihaz etiketi üzerinden doğrulama yapılmalıdır.
WB1B 26, 30 ve 35 kW cihazlara uyar mı?
Parça WB1B ailesinin farklı kapasite ve sistem/kombi modelleriyle ilişkilendirilmektedir. Kesin uyumluluk cihazın ürün ve seri numarası üzerinden kontrol edilmelidir.
Kıvılcım varsa elektrot sağlam mıdır?
Her zaman değil. Elektrot kıvılcım oluşturabilir fakat iyonizasyon sinyali, yalıtım veya konum sorunu nedeniyle cihaz alevi güvenli biçimde doğrulayamayabilir.
Alev oluştuktan sonra kombi neden kapanır?
İyonizasyon sinyalinin zayıf olması, topraklama sorunu, elektrot kirlenmesi, yanma bozukluğu veya elektronik kontrol problemi buna neden olabilir. Teknik teşhis gerekir.
Elektrot temizlenerek yeniden kullanılabilir mi?
Hafif yüzey kirlenmesi servis tarafından değerlendirilebilir. Seramik çatlağı, uç deformasyonu, ciddi aşınma veya yalıtım sorunu varsa elektrot bloğu değiştirilmelidir.
Elektrot contası ürünle birlikte gelir mi?
Paket içeriği tedarik şekline göre değişebilir. Conta ürün görselinde ayrıca gösterilmiyorsa pakete dahil kabul edilmemelidir.
Ürün orijinal Viessmann parçası mıdır?
Bu bilgi güncel stok markası ve ambalaj üzerinden doğrulanmalıdır. 7828718 referansıyla hem orijinal hem de uyumlu üretim seçenekleri bulunabilir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin model ve seri etiketini, eski elektrot grubunun metal uçlarını, seramik gövdelerini, sabitleme flanşını, topraklama noktasını ve elektrik bağlantılarını gösteren fotoğrafları iletebilirsiniz. Proser ekibi; 7828718 referansı ile B1HA–B1KA–WB1B–WB1BC seri ayrımı üzerinden fiziksel ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün seramik rengi, metal yüzey tonu, bağlantı detayı, conta biçimi ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Viessmann ateşleme elektrodu” başlığı değil; 7828718 referansı, cihazın tam B1HA, B1KA, WB1B veya WB1BC tip kodu, seri numarası, elektrot geometrisi, sabitleme flanşı, topraklama ve eski parçanın fiziksel yapısı birlikte değerlendirilmelidir.
