Buderus GB112 • İyonizasyon Elektrodu • Ref. 7100238 • Yanma Güvenliği
Buderus GB112 Yoğuşmalı Kombi İyonizasyon Elektrodu

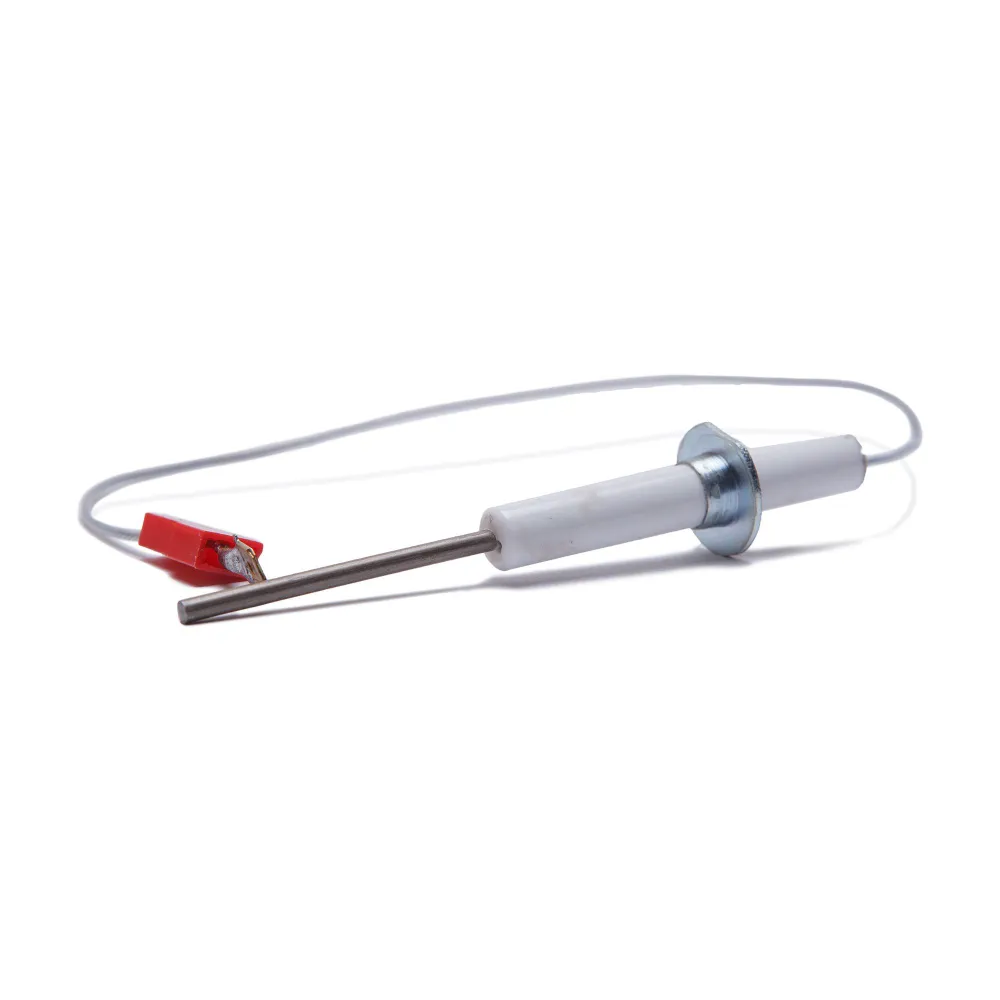

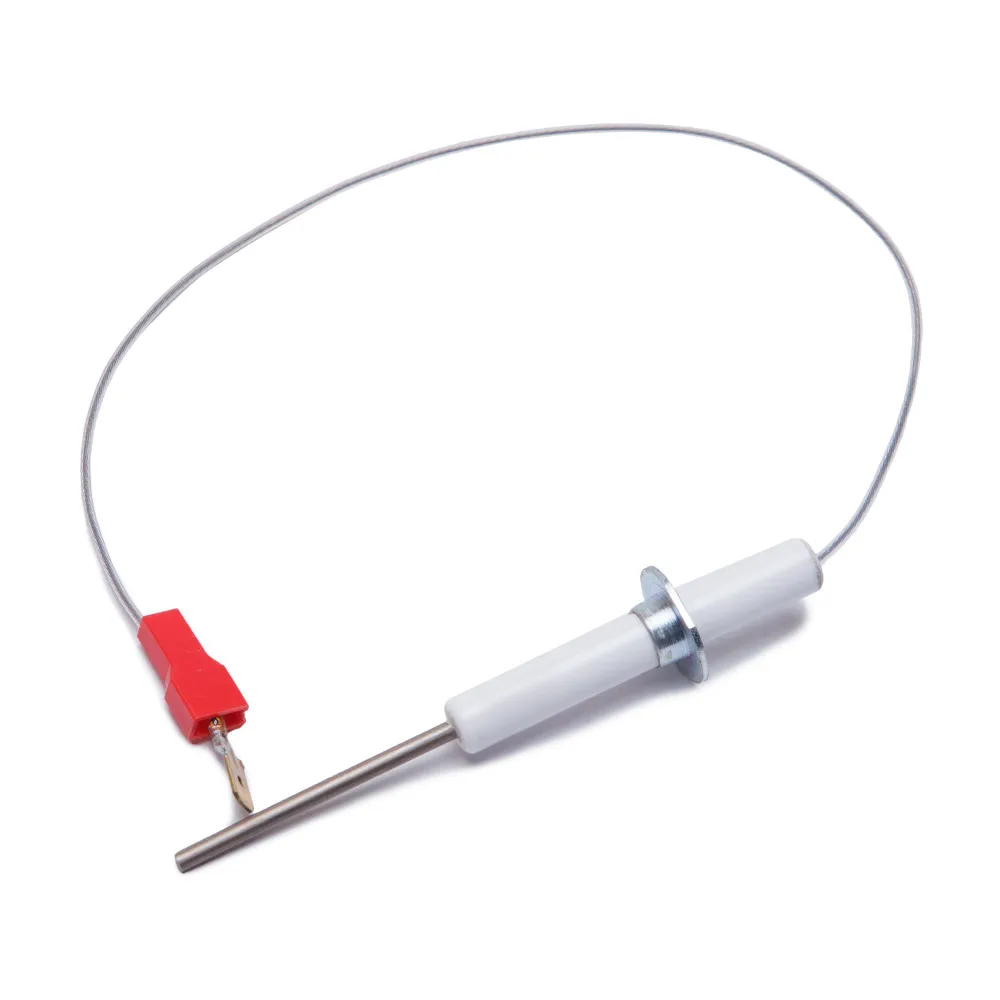

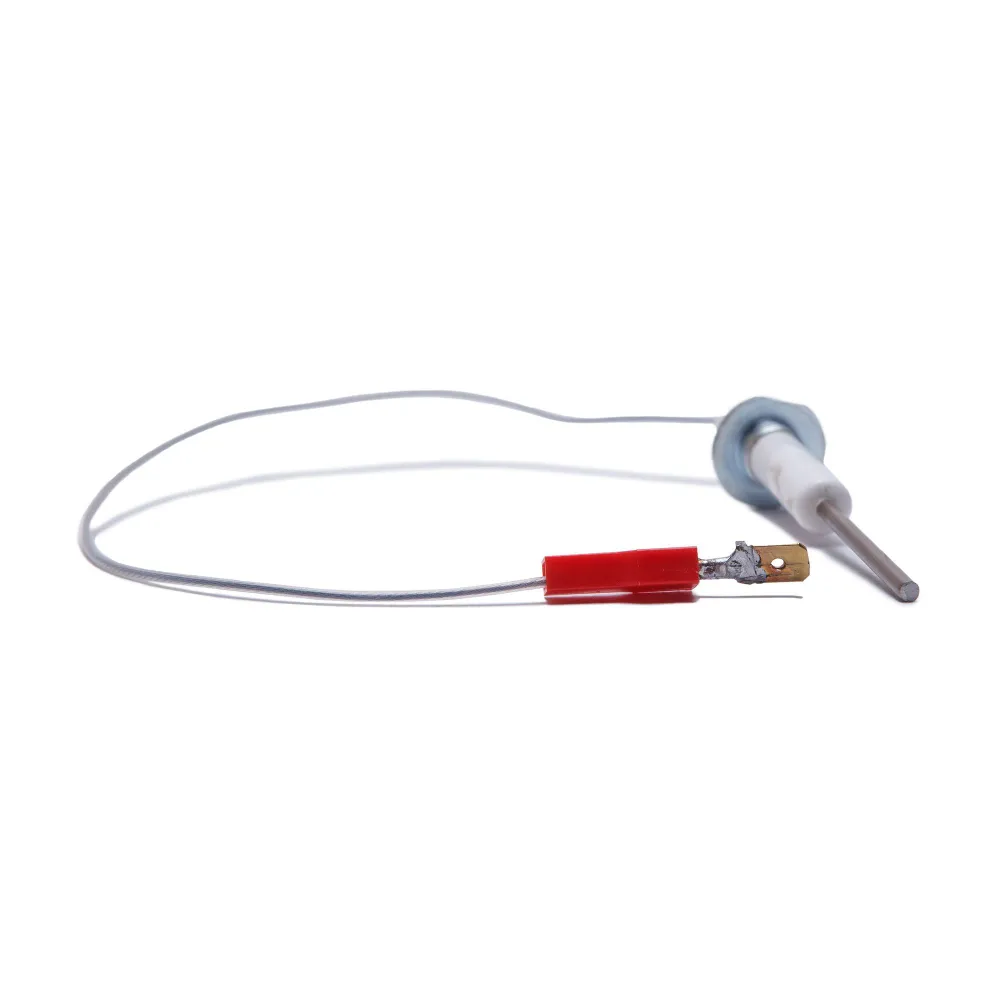

Buderus Logamax Plus GB112 serisinin uygun revizyonlarında kullanılan iyonizasyon elektrodu; brülör ateşlendikten sonra alevin oluştuğunu elektronik kontrol sistemine doğrulayan temel yanma güvenlik bileşenlerinden biridir. 7100238 referansıyla ilişkilendirilen parça, alev içerisindeki iyonizasyon etkisinden yararlanarak kontrol kartının yanmanın devam edip etmediğini değerlendirmesine yardımcı olur.
Ürün Kimliği ve Referans Bilgileri
- Parça tipi
- İyonizasyon elektrodu
- Referans kodu
- 7100238
- Ana cihaz serisi
- Buderus Logamax Plus GB112
- Çalışma alanı
- Brülör / yanma odası
- Temel görev
- Alev doğrulama
- Algılama prensibi
- İyonizasyon akımı
- Elektrik bağlantısı
- İzolasyonlu elektrot kablosu
- Montaj sınıfı
- Yetkin teknik servis
İyonizasyon elektrodu ile ateşleme elektrodu aynı parça değildir
Buderus GB112 platformunda ateşleme/kızdırma görevini yapan elektrot ile
alevin varlığını kontrol eden iyonizasyon elektrodu farklı parçalardır.
Bu ürün iyonizasyon ve alev doğrulama parçası olarak değerlendirilmelidir.
Alev Algılama
Brülör çalıştıktan sonra alevin gerçekten oluştuğunun elektronik kontrol sistemi tarafından doğrulanmasına yardımcı olur.
Yanma Güvenliği
Geçerli alev sinyali algılanmadığında cihazın güvenlik kontrol prosedürünü uygulamasında kritik rol oynar.
GB112 Platform Uyumu
Elektrot geometrisi, seramik izolatör, bağlantı kablosu ve brülör konumu GB112'nin uygun üretim revizyonuna göre eşleştirilmelidir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Buderus Logamax Plus GB112 İyonizasyon Elektrodu |
| Yaygın parça referansı | 7100238 |
| Parça sınıfı | Yanma kontrolü ve alev algılama elektrodu |
| Temel işlev | Brülör alevi içerisindeki iyonizasyon etkisini algılayarak elektronik kontrol sistemine alev doğrulama sinyali sağlamak |
| Ana uyumluluk | Buderus Logamax Plus GB112 serisinin 7100238 referansını kullanan uygun cihaz revizyonları |
| İlişkili platform | 7100238 referansı bazı teknik kataloglarda GB122 gibi ilişkili Buderus platformlarında da görülebilir; cihaz bazlı doğrulama yapılmalıdır |
| Elektrot yapısı | Yüksek sıcaklık ortamına uygun metal algılama ucu ve elektriksel izolasyon sağlayan seramik gövde |
| Bağlantı | İzolasyonlu elektrik kablosu veya elektrot bağlantı terminali; ürün revizyonuna göre kontrol edilmelidir |
| Ateşleme görevi | Temel görevi ateşleme yapmak değil, oluşan alevi doğrulamaktır |
| Elektronik kartla ilişkisi | Alev sinyalinin cihazın yanma kontrol elektroniği tarafından değerlendirilmesine yardımcı olur |
| Conta | 7100238 set veya ürün versiyonuna göre sızdırmazlık elemanı değişebilir; güncel paket içeriği kontrol edilmelidir |
| Paket içeriği | Elektrot, kablo ve conta içeriği teslim edilecek ürünün güncel görseli veya ambalajı üzerinden doğrulanmalıdır |
| Montaj bölgesi | Brülör ve kapalı yanma odası |
| Servis sınıfı | Gaz yakma ve yanma güvenliği sistemi nedeniyle yetkin kombi teknik servisi uygulaması |
7100238 ürün seçiminde önemli referanstır
Bununla birlikte cihazın tam GB112 kapasitesi, üretim revizyonu, seri
numarası ve mevcut elektrodun bağlantı yapısı da karşılaştırılmalıdır.
İyonizasyon Elektrodu Nasıl Çalışır?
Brülör ateşlendikten sonra alev, elektrot ile brülör gövdesi arasındaki elektriksel davranışı değiştirir. Kontrol elektroniği bu çok düşük seviyedeki alev algılama sinyalini değerlendirerek yanmanın gerçekten devam ettiğini doğrular.
Alev algılanmazsa veya sinyal güvenilir seviyede değilse cihaz yanma güvenliği gereği gaz akışını devam ettirmemeli ve kendi kontrol prosedürüne göre güvenli duruma geçmelidir. Bu nedenle iyonizasyon elektrodu yalnızca bir sensör değil, yanma güvenliği zincirinin önemli bir parçasıdır.
Elektrot alevi sıcaklık ölçerek algılamaz
İyonizasyon elektrodu NTC veya termokupl gibi sıcaklık ölçümü yapan bir
parça değildir. Alev içerisindeki elektriksel iyonizasyon özelliğinden
yararlanır.
İyonizasyon Elektrodu ile Ateşleme Elektrodu Arasındaki Fark
İyonizasyon Elektrodu – 7100238
- Alev oluştuktan sonra yanmayı doğrular.
- Kontrol kartına alev algılama bilgisi sağlar.
- Brülör alevi içerisinde doğru konumda bulunmalıdır.
- Seramik izolasyonu kritik öneme sahiptir.
- Bu ürün sayfasının konusu olan parçadır.
Ateşleme / Kızdırma Elektrodu
- Yanma başlangıcında gaz-hava karışımının tutuşturulmasını sağlar.
- GB112 ailesinde ayrı parça olarak bulunabilir.
- İyonizasyon elektrodunun yerine kullanılmaz.
- Elektriksel çalışma yöntemi farklıdır.
- Arıza teşhisinde iki parça birbirinden ayrılmalıdır.
Ateşleme var fakat cihaz alevi görmüyorsa iyonizasyon tarafı ayrıca incelenmelidir
Brülörün yanması tek başına kontrol kartının geçerli alev sinyali aldığı
anlamına gelmez. Elektrot, kablo, topraklama ve yanma sistemi birlikte
değerlendirilmelidir.
Buderus GB112 Uyumluluk Kontrolü
Logamax Plus GB112 ailesi farklı kapasite ve üretim revizyonlarına sahiptir. Bu nedenle yalnızca “GB112 elektrot” tanımına göre seçim yapılmamalıdır.
Cihaz Üzerinden Kontrol
- Buderus Logamax Plus GB112 tam model adı
- Cihaz kapasitesi
- Üretim ve seri numarası
- Gaz türü ve cihaz versiyonu
- Servis dokümanındaki elektrot referansı
- Kontrol elektroniği revizyonu
Eski Elektrottan Kontrol
- 7100238 referansı
- Elektrot metal ucunun biçimi
- Seramik izolatör uzunluğu
- Sabitleme ve montaj noktaları
- Kablo bağlantı tipi
- Elektrotun brülöre göre yönü
- Conta ve oturma yüzeyi
Elektrot şekli benziyor diye doğrudan uyumlu kabul edilmemelidir
Metal uç geometrisi ve brülöre göre çalışma konumu alev algılama
güvenilirliğini etkileyebilir. Tam ürün referansı esas alınmalıdır.
Arızaya İşaret Edebilecek Belirtiler
- Brülörün ateşlenmesine rağmen cihazın kısa süre sonra yanmayı kesmesi
- Alev oluştuğu hâlde elektronik kontrolün alevi doğrulayamaması
- Tekrarlayan ateşleme denemeleri görülmesi
- Cihazın zaman zaman yanma güvenliği kilitlemesine geçmesi
- Elektrot yüzeyinde yoğun oksitlenme veya yanma kalıntısı bulunması
- Seramik gövdede çatlak veya kırık görülmesi
- Elektrot kablosunda sertleşme, yanık veya izolasyon hasarı bulunması
- Bağlantı terminalinde oksitlenme veya gevşeklik görülmesi
- Yanma başladıktan sonra cihazın kararsız biçimde dur-kalk yapması
Alev algılama arızası yalnızca elektrottan kaynaklanmaz
Gaz basıncı, brülör kirlenmesi, yanma kalitesi, topraklama, elektrot
kablosu ve elektronik kontrol kartı da iyonizasyon sinyalini etkileyebilir.
Ayırıcı Teknik Değerlendirme
Elektrotla İlişkili Olasılıklar
- Elektrot ucunun kirlenmesi veya oksitlenmesi
- Metal uçta aşınma veya deformasyon
- Seramik izolatörde çatlak oluşması
- Elektrot kablosunun hasar görmesi
- Bağlantı terminalinde temas sorunu
- Elektrotun brülöre göre yanlış konumlanması
Diğer Yanma Sistemi Olasılıkları
- Gaz beslemesi veya gaz valfi problemi
- Brülör yüzeyinin kirlenmesi
- Yanma havası veya baca sisteminde sorun
- Cihaz topraklamasının uygun olmaması
- Elektronik kartın alev algılama devresinde sorun
- Yanma ayarlarının üretici değerlerinden sapması
Arıza kodu tek başına elektrot değişim gerekçesi değildir
Yanma ve alev algılama sistemi bütün olarak test edilmeli, arızanın
kaynağı doğrulanmadan parça değişimine karar verilmemelidir.
Doğru Ürün Seçimi İçin Kontrol Listesi
- Cihazın Buderus Logamax Plus GB112 olduğunu doğrulayın.
- Eski elektrot referansında 7100238 kodunu kontrol edin.
- Kombinin tam kapasite ve üretim revizyonunu belirleyin.
- Elektrot metal ucunun geometrisini karşılaştırın.
- Seramik gövde biçimi ve uzunluğunu inceleyin.
- Montaj delikleri ve sabitleme noktalarını kontrol edin.
- Kablo bağlantı terminalinin biçimini karşılaştırın.
- Elektrot kablosunun paket içeriğine dahil olup olmadığını doğrulayın.
- Conta veya sızdırmazlık elemanının paket içeriğini kontrol edin.
- Ateşleme elektrodu ile iyonizasyon elektrodunu karıştırmayın.
Eski parçanın fotoğrafı doğru eşleşmeyi kolaylaştırır
Elektrotun metal ucu, seramik bölümü, montaj plakası, kablo bağlantısı ve
kombinin model etiketi ayrı ayrı görüntülenerek karşılaştırılmalıdır.
Montaj ve Yanma Güvenliği
İyonizasyon elektrodu doğrudan gaz yakma ve alev güvenliği sisteminde çalışır. Elektrot değişimi sonrasında cihazın yanma davranışı, alev algılama sistemi, gaz güvenliği ve baca sistemi teknik olarak kontrol edilmelidir.
- Gaz ve elektrik güvenliği sağlanmadan yanma odasına müdahale edilmemelidir.
- Elektrot seramiği darbeye veya zorlamaya maruz bırakılmamalıdır.
- Elektrot ucu gelişigüzel bükülerek konumlandırılmamalıdır.
- Kablo izolasyonu sıcak yüzeylere temas etmemelidir.
- Yanma odası sızdırmazlık parçaları teknik olarak kontrol edilmelidir.
- Montaj sonrasında alev algılama ve yanma güvenliği doğrulanmalıdır.
- Baca gazı ve karbonmonoksit güvenliği servis ekipmanıyla kontrol edilmelidir.
Yanma güvenliği parçasına kullanıcı müdahalesi yapılmamalıdır
Yanlış elektrot konumu, hasarlı izolasyon veya hatalı bağlantı cihazın
alevi güvenilir biçimde algılayamamasına neden olabilir. Montaj ve test
işlemleri yetkin kombi teknik servisi tarafından yapılmalıdır.
Sık Sorulan Sorular
Buderus GB112 iyonizasyon elektrodu kodu nedir?
GB112 ile yaygın olarak ilişkilendirilen iyonizasyon elektrodu referansı 7100238'dir. Cihaz seri ve üretim revizyonu ayrıca kontrol edilmelidir.
İyonizasyon elektrodu ne işe yarar?
Brülörde alev oluştuktan sonra yanmanın devam ettiğini elektronik kontrol sistemine doğrulamaya yardımcı olur.
İyon elektrodu ateşlemeyi yapar mı?
Hayır. GB112 platformunda iyonizasyon ve ateşleme/kızdırma görevleri ayrı parçalar üzerinden gerçekleştirilebilir.
7100238 ile ateşleme elektrodu aynı parça mıdır?
Hayır. 7100238 iyonizasyon elektrodu olarak tanımlanır. Ateşleme elektrodu farklı referans ve çalışma yapısına sahiptir.
Bütün GB112 modellerine uyar mı?
Evrensel uyumluluk varsayılmamalıdır. Cihaz kapasitesi, seri numarası ve mevcut elektrot referansı kontrol edilmelidir.
Elektrot kirliyse cihaz alevi algılamayabilir mi?
Elektrot yüzeyindeki yoğun kirlenme veya oksitlenme alev algılama performansını etkileyebilir. Kesin teşhis teknik ölçümle yapılmalıdır.
Seramik bölüm çatlaksa kullanılabilir mi?
Seramik izolasyondaki hasar elektriksel kaçak ve güvenilmez alev algılamasına neden olabileceğinden parça teknik olarak değerlendirilmelidir.
GB122 ile de kullanılabilir mi?
7100238 referansı bazı yedek parça kataloglarında GB122 ile de ilişkilendirilmektedir. Kesin uyumluluk cihaz model ve seri numarası üzerinden doğrulanmalıdır.
Conta ve kablo ürünle birlikte gelir mi?
Paket içeriği ürün versiyonuna göre değişebilir. Güncel ürün görseli veya ambalajı üzerinden ayrıca doğrulanmalıdır.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde Buderus cihazın model-seri etiketini, eski iyonizasyon elektrodunun metal ucunu, seramik gövdesini, bağlantı terminalini ve ürün üzerindeki referans kodunu gösteren fotoğrafları iletebilirsiniz. Proser ekibi 7100238 referansı ve fiziksel elektrot yapısı üzerinden ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün kablo rengi, terminal biçimi, seramik tonu, montaj plakası veya küçük üretim ayrıntıları tedarik edilen ürün versiyonuna göre değişebilir. Doğru seçimde yalnızca “Buderus GB112 iyon elektrodu” başlığı değil; 7100238 referansı, cihazın tam model ve seri bilgisi, elektrot geometrisi, bağlantı terminali ve mevcut parçanın fiziksel yapısı birlikte değerlendirilmelidir.
