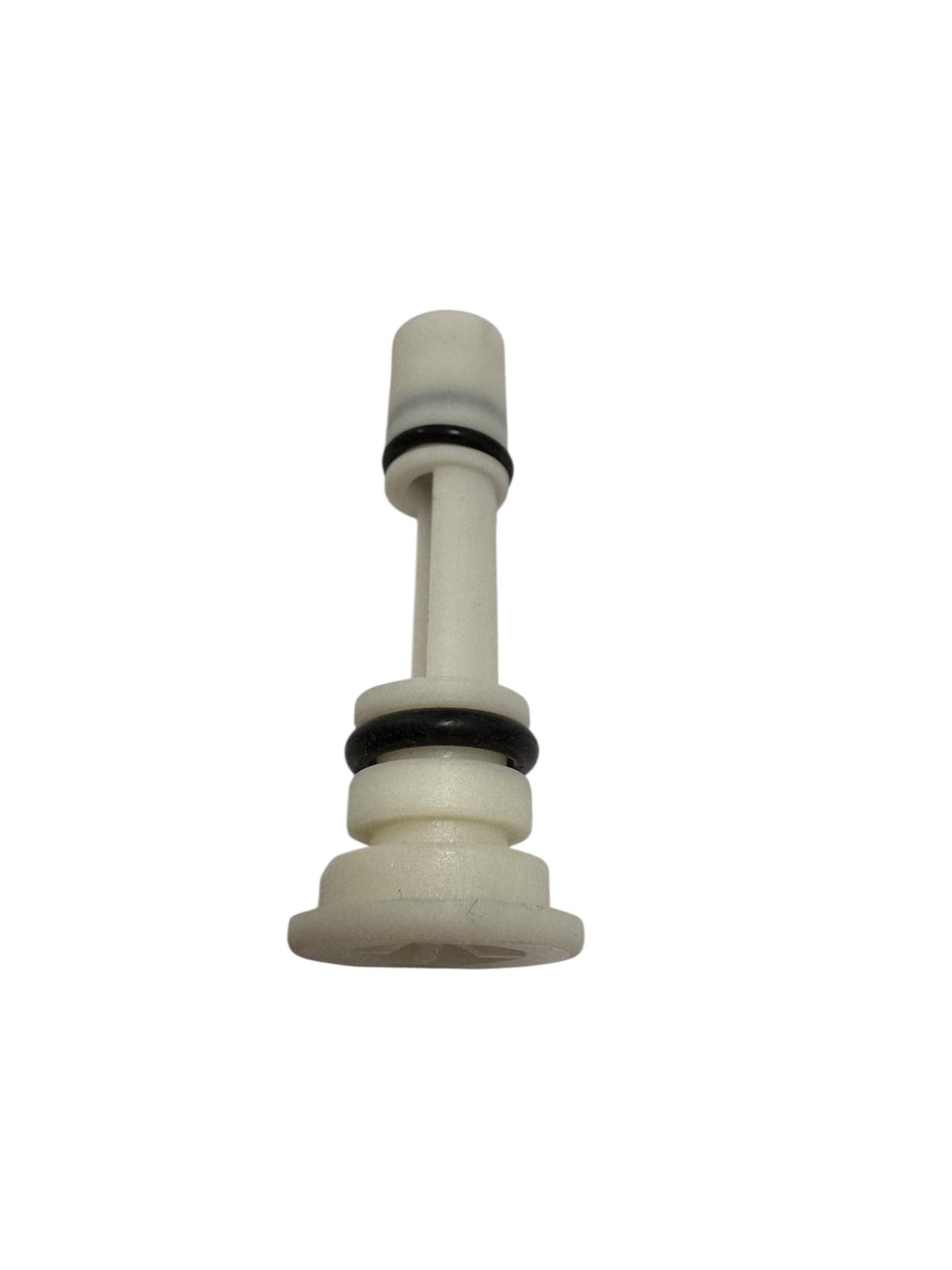

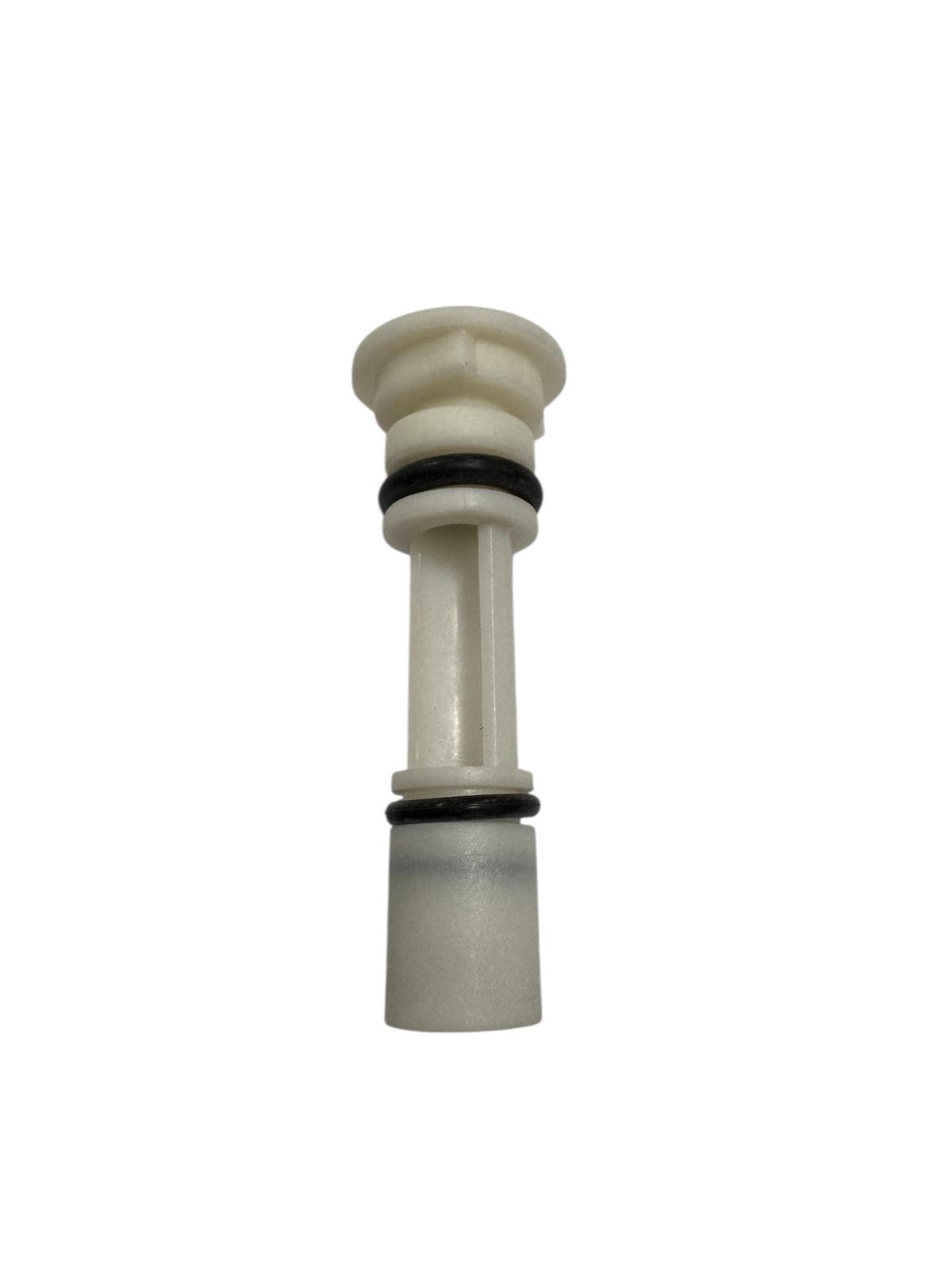

Baxi – Baymak Uyumlu Bitron Hidrolik Grup Parçası
Kartuş Check Valfli BX – 20490315
Bitron–Elbi CV11 check valfli kartuş; uygun kombi hidrolik gruplarında suyun tasarlanan yönde ilerlemesine yardımcı olan, ters akışı sınırlayan ve bağlantı yuvasında sızdırmazlık sağlayan DN10 kartuş grubudur. 20490315 referanslı ürün; kartuş, O-ring ve geri dönüşsüz valf fonksiyonunu bir arada sunan küçük bir servis parçasıdır. Komple hidroblok, üç yollu vana veya by-pass kartuşu değildir.
Hızlı Ürün Kimliği
- Marka
- Bitron – Elbi
- Proser modeli
- CV11
- Ürün referansı
- 20490315
- Ürün tipi
- Check valfli kartuş
- Teknik yapı
- Kartuş + O-ring + VNR
- Nominal ölçü
- DN10
- Temel uyumluluk
- Baxi – Baymak
- Montaj alanı
- Uygun hidrolik grup yuvası
Sipariş öncesi önemli kontrol
Aynı marka kombilerde farklı üretim serileri ve farklı Bitron hidrolik
grup yapıları kullanılabilir. 20490315 referansı, DN10 yapı, kartuş
ölçüleri, O-ring konumu ve eski parçanın uç formu birlikte
karşılaştırılmalıdır.
Tek Yönlü Akış Kontrolü
Hidrolik devrede suyun doğru yönde geçmesine yardımcı olurken ters yöndeki istenmeyen geri dolaşımı sınırlandırır.
O-ringli Sızdırmazlık
Kartuş gövdesinin yuvasına doğru oturmasına ve bağlantı çevresinde su sızdırmazlığının korunmasına yardımcı olan O-ring yapısına sahiptir.
Parça Bazlı Servis Çözümü
Hidrolik grup gövdesi sağlamsa arızalı kartuşun ayrı yenilenmesine ve gereksiz komple grup değişiminin önlenmesine yardımcı olabilir.
Teknik Ürün Özeti
| Bilgi | Açıklama |
|---|---|
| Ürün adı | Kartuş Check Valfli BX – 20490315 |
| Marka / model | Bitron – Elbi / CV11 |
| Referans kodu | 20490315 |
| Teknik tanım | DN10 kartuş, O-ring ve geri dönüşsüz valf (VNR / check valve) grubu |
| Temel görevi | Hidrolik devrede tek yönlü akışı desteklemek, geri akışı sınırlandırmak ve kartuş yuvasında sızdırmazlığa yardımcı olmak |
| Uyumlu marka grubu | Uygun Bitron hidrolik grup kullanılan Baxi ve Baymak kombiler; kesin uyumluluk cihaz ve eski parça üzerinden doğrulanmalıdır. |
| Ürün kapsamı | Check valfli kartuş grubudur. Komple hidroblok, üç yollu vana motoru, üç yollu vana tamir takımı veya 0,4 bar by-pass kartuşu değildir. |
| Montaj | Yetkin kombi teknik servisi tarafından uygulanmalıdır. |
20490315 Check Valfli Kartuş Ne İşe Yarar?
Kombi hidrolik grubu içerisinde suyun farklı kanallar arasında kontrollü biçimde dolaşması gerekir. Check valfli kartuş, suyun izin verilen yönde geçmesine yardımcı olur; ters yönde basınç oluştuğunda iç valf yapısı kapanarak istenmeyen geri akışı sınırlandırır. Bu işlev, hidrolik devrenin tasarlanan akış düzenini korumasına katkı sağlar.
20490315 referanslı parça yalnızca hareketli bir çek valften oluşmaz. Avrupa servis parça tanımlarında kartuş gövdesi, sızdırmazlık O-ringi ve DN10 geri dönüşsüz valf grubu birlikte belirtilmektedir. Bu nedenle eski parçadaki O-ring, valf iç yapısı ve kartuş gövdesi bir bütün olarak değerlendirilmelidir.
VNR ne anlama gelir?
VNR, servis kataloglarında geri dönüşsüz valfi ifade eden bir
kısaltmadır. Türkçede check valf veya çek valf olarak adlandırılan bu
yapı, akışın tek yönde ilerlemesine yardımcı olur.
Check Valfli Kartuş, By-pass Kartuşu ve Üç Yollu Vana Arasındaki Fark
20490315 check valfli kartuş
- DN10 kartuş yapısındadır.
- O-ringli sızdırmazlık sağlar.
- Ters akışı sınırlayan valf içerir.
- CV11 ürün modeliyle sunulur.
By-pass kartuşu
- Belirli diferansiyel basınçta devreye girer.
- Pompa devresindeki minimum dolaşımı destekler.
- Basınç değeri ve gövde yapısı farklı olabilir.
- 20490315 ile aynı parça kabul edilmemelidir.
Üç yollu vana kartuşu
- Sıcak su ve kalorifer hattını yönlendirir.
- Üç yollu vana motoruyla birlikte çalışır.
- Hareket mesafesi ve bağlantı yapısı farklıdır.
- Check valfli kartuşun yerine kullanılamaz.
Benzer görünüm, aynı görev anlamına gelmez
Küçük hidrolik kartuşlar dış görünüş olarak birbirine benzeyebilir.
Ürün kodu, çap, uzunluk, yay yapısı, O-ring kanalı ve montaj yuvası
karşılaştırılmadan sipariş verilmemelidir.
Ürün Nerelerde Kullanılır?
Kartuş Check Valfli BX – 20490315, uygun Bitron hidrolik grup yapısına sahip kombilerin su devresinde servis parçası olarak kullanılır. Ürünün görevi cihaz modelinden çok, takıldığı hidrolik grup ve DN10 kartuş yuvasıyla ilişkilidir.
- Uygun Bitron hidrolik grup kullanılan Baxi kombilerde
- Uygun Bitron hidrolik grup kullanılan Baymak kombilerde
- 20490315 referanslı kartuş grubunun bulunduğu hidrolik devrelerde
- DN10 check valfli kartuş değişimi gereken servis işlemlerinde
- Hidroblok gövdesi sağlam, iç kartuşu arızalı sistemlerde
Ek katalog eşleşmeleri
20490315 referansı bazı Avrupa servis parça listelerinde belirli
Biasi–Savio cihaz gruplarında da görülmektedir. Ancak marka adı tek
başına uyumluluk kanıtı değildir; hidrolik grup ve eski kartuş mutlaka
karşılaştırılmalıdır.
Kartuş Kontrolü Gerektirebilecek Arıza Belirtileri
Aşağıdaki durumlar check valfli kartuşun kontrol edilmesini gerektirebilir. Bu belirtiler tek başına kesin parça arızası anlamına gelmez.
- Hidrolik devrede istenmeyen geri dolaşım oluşması
- Su akışının düzensiz veya kararsız davranması
- Pompa çalışırken akış yönüne bağlı olağan dışı sesler duyulması
- Kartuşun tortu nedeniyle sıkışması veya geçişi zorlaştırması
- O-ring çevresinde su sızıntısı ya da nem görülmesi
- Bakım sırasında valf yayı veya hareketli parçanın deforme bulunması
Benzer arızalar farklı parçalardan kaynaklanabilir
Pompa, by-pass kartuşu, filtre, plakalı eşanjör, üç yollu vana,
hidroblok kanalları veya tesisat tıkanıklığı benzer dolaşım sorunları
oluşturabilir. Değişim öncesinde profesyonel arıza tespiti yapılmalıdır.
Doğru Kartuş Seçiminde Nelere Dikkat Edilmelidir?
Kontrol edilmesi gereken bilgiler
- 20490315 ürün referansı
- Bitron–Elbi marka hidrolik grup
- CV11 ürün modeli
- DN10 kartuş yapısı
- O-ring kanalı ve conta çapı
- Valf yayı ile uç formu
Paylaşılması önerilen görseller
- Kombinin tam model etiketi
- Hidroblok genel görünümü
- Hidroblok üzerindeki kodlar
- Sökülen kartuşun ön görünümü
- Sökülen kartuşun arka görünümü
- Kartuşun takıldığı yuva
Eski parçayı atmadan önce karşılaştırın
Kartuşun toplam uzunluğu, gövde çapı, O-ring konumu ve valf yönü
doğrulanana kadar eski parçanın saklanması doğru ürün seçimini
kolaylaştırır.
Montaj ve Teknik Servis Bilgilendirmesi
Check valfli kartuş kombinin basınçlı su devresi içinde çalışır. Hatalı yönde yerleştirme, O-ringin zarar görmesi veya uyumsuz kartuş kullanımı; su kaçağına, akışın engellenmesine ve dolaşım arızasının devam etmesine neden olabilir. Değişim işlemi yetkin kombi teknik servisi tarafından yapılmalıdır.
- Montaj öncesinde sistem suyu güvenli servis koşullarında boşaltılmalıdır.
- Kartuş yuvası tortu, çapak, çatlak ve deformasyon açısından kontrol edilmelidir.
- O-ring kesilmeden, kıvrılmadan ve doğru yatağa oturacak şekilde uygulanmalıdır.
- Valfin akış yönü eski parça ve hidrolik grup yapısına göre korunmalıdır.
- Montaj sonrasında sızdırmazlık ve cihaz çalışma testi yapılmalıdır.
Sık Sorulan Sorular
20490315 bir kartuş kodu mudur?
Evet. Servis parça tanımlarında 20490315; DN10 kartuş, O-ring ve geri dönüşsüz valf grubunu ifade eder. Ürün komple hidroblok değildir.
Bu ürün tüm Baxi ve Baymak kombilere uyar mı?
Hayır. Yalnızca uygun Bitron hidrolik grup ve 20490315 yapısı kullanılan cihazlarda değerlendirilmelidir. Cihaz etiketi ve eski parça sipariş öncesinde karşılaştırılmalıdır.
O-ring ürünle birlikte midir?
Teknik parça tanımı kartuş, O-ring ve geri dönüşsüz valf grubunu birlikte belirtir. Bununla birlikte gönderilecek stok ürününün güncel paket içeriği sipariş ekranı veya satış temsilcisi üzerinden doğrulanmalıdır.
Bu parça 0,4 bar by-pass kartuşuyla aynı mıdır?
Hayır. Check valfli kartuş ters akışı sınırlayan valf yapısına sahiptir. Basınç kontrollü by-pass kartuşunun görevi, ayarı ve fiziksel yapısı farklıdır.
Arızalı kartuş temizlenerek yeniden kullanılabilir mi?
Yalnızca yüzeysel kirlenme varsa servis tarafından kontrol edilebilir. Yay, valf yüzeyi, kartuş gövdesi veya O-ring hasarlıysa parça değişimi gerekebilir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Kartuş Check Valfli BX – 20490315 ürününü sipariş etmeden önce kombinin model etiketini, Bitron hidrolik grubun fotoğrafını ve sökülen kartuşun ön–arka görüntülerini WhatsApp üzerinden paylaşabilirsiniz. Proser ürün ekibi stoktaki CV11 kartuşun fiziksel yapısını karşılaştırmanıza yardımcı olur.
Daha hızlı kontrol için
Mesajınıza cihaz etiketi, hidroblok üzerindeki referanslar, kartuş yuvası
ve eski parçanın net fotoğraflarını ekleyiniz.
Önemli Bilgilendirme
Bitron, Elbi, Baxi, Baymak, Biasi ve Savio marka adları ürünün teknik sınıfını ve olası kullanım alanlarını açıklamak amacıyla kullanılmıştır. Ürün ambalajında aksi açıkça belirtilmedikçe cihaz üreticisinin komple orijinal hidrolik grubu değil, Bitron–Elbi marka iç servis parçası olarak değerlendirilmelidir.
Yanlış kartuş seçimi, ters montaj veya hasarlı O-ring kullanımı kombinin su dolaşımını bozabilir ve hidroblokta sızıntıya neden olabilir. Parça değişimi ve son çalışma testi uzman kombi teknik servisi tarafından gerçekleştirilmelidir.
