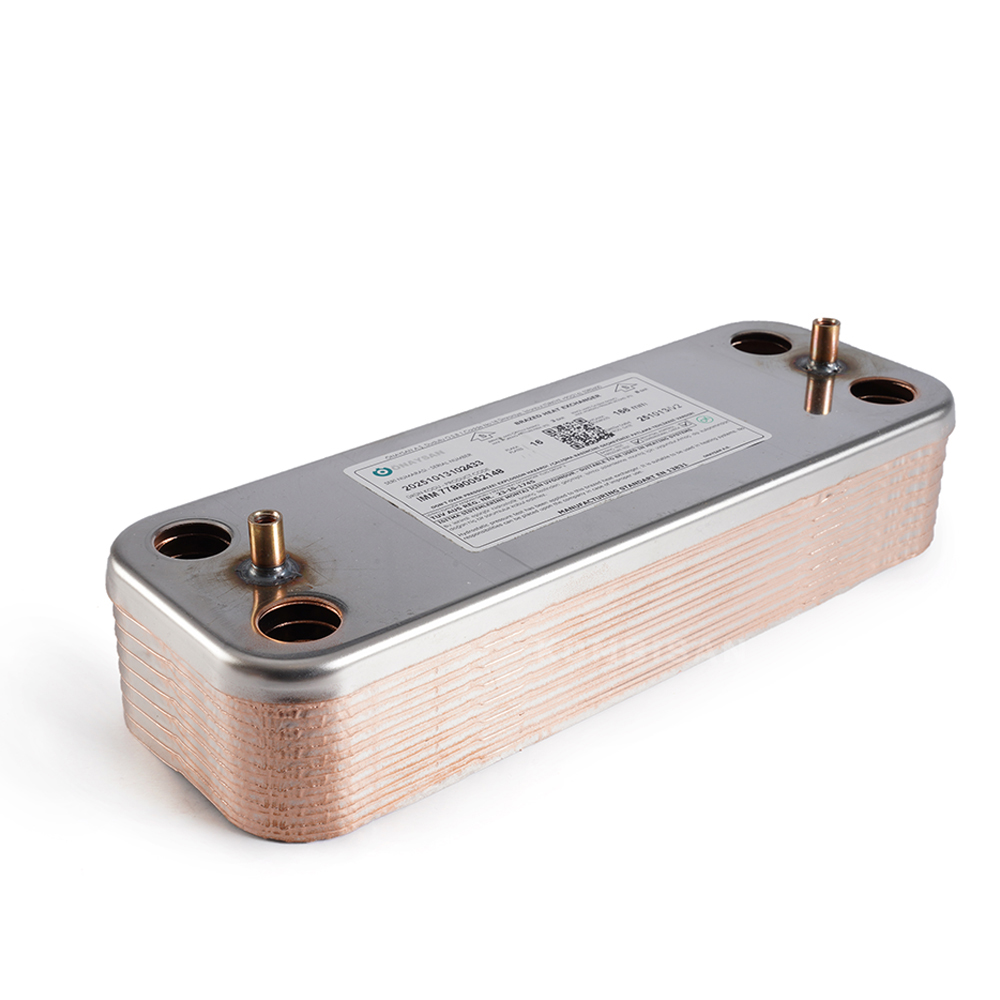

ÖNAYSAN • E6 • 16 PLAKA • 166 MM • SEKONDER EŞANJÖR
Kombi Plakalı Eşanjör E6 Önaysan 16 Plaka 166 mm Demirdöküm Aden Neva Nitron Kalisto Vaillant Glowworm
Önaysan E6 16 plakalı kombi eşanjörü; 166 mm ölçüyle tanımlanan ve kullanım sıcak suyunun hazırlanmasında görev yapan sekonder ısı eşanjörüdür. Demirdöküm Aden, Neva, Nitron, Kalisto ile Vaillant ve Glowworm uygulamalarında kullanılmak üzere belirtilmektedir.
Ürün Kimliği ve Temel Teknik Bilgiler
- Ürün tipi
- Plakalı / sekonder eşanjör
- Marka
- Önaysan
- Tip
- E6
- Plaka sayısı
- 16 Plaka
- Ölçü
- 166 mm
- Demirdöküm
- Aden • Neva • Nitron • Kalisto
- Diğer uygulamalar
- Vaillant • Glowworm
- Temel görev
- Kullanım suyu ısı transferi
16 plaka ve 166 mm bilgisi birlikte kontrol edilmelidir.
Aynı E6 bağlantı ailesinde farklı plaka sayılarına sahip
eşanjörler bulunabilir. Özellikle 12 plakalı ve 16 plakalı
varyantlar yalnızca dış görünüş benzerliği nedeniyle aynı ürün
kabul edilmemelidir.
16 Plakalı Yapı
Ürün 16 plakalı sekonder eşanjör olarak tanımlanmaktadır. Plaka sayısı ürünün fiziksel yapısını ve toplam ısı transfer yüzeyini belirleyen önemli özelliklerden biridir.
166 mm Ölçü
166 mm bilgisi bu eşanjör grubunun fiziksel bağlantı ve sabitleme yapısını ayırmada kullanılan temel seçim referanslarından biridir.
E6 Önaysan
E6 tip tanımı, 16 plaka sayısı ve 166 mm ölçü birlikte değerlendirilerek mevcut kombi üzerindeki eşanjörle karşılaştırılmalıdır.
Teknik Ürün Özeti
| Teknik özellik | Ürün bilgisi |
|---|---|
| Ürün adı | Önaysan E6 16 Plaka 166 mm Kombi Plakalı Eşanjör |
| Ürün grubu | Sekonder / kullanım suyu plakalı eşanjörü |
| Marka | Önaysan |
| Tip | E6 |
| Plaka sayısı | 16 Plaka |
| Ölçü | 166 mm |
| Demirdöküm Aden | Uyumlu uygulamalar arasında belirtilmiştir. |
| Demirdöküm Neva | Uyumlu uygulamalar arasında belirtilmiştir. |
| Demirdöküm Nitron | Uyumlu uygulamalar arasında belirtilmiştir. |
| Demirdöküm Kalisto | Uyumlu uygulamalar arasında belirtilmiştir. |
| Vaillant | Vaillant uygulamalarıyla uyumlu olarak belirtilmiştir. Kesin cihaz modeli mevcut eşanjörle karşılaştırılmalıdır. |
| Glowworm | Glowworm uygulamalarıyla uyumlu olarak belirtilmiştir. Tam cihaz modeli ve bağlantı geometrisi doğrulanmalıdır. |
| Temel fonksiyon | Primer ısıtma devresindeki ısının kullanım suyuna, iki akışkan doğrudan birbirine karışmadan aktarılmasına yardımcı olmak |
| Malzeme | Kesin malzeme ve birleştirme spesifikasyonu belirtilmediğinden ilave teknik özellik varsayılmamıştır. |
| Çalışma basıncı / sıcaklığı | Kesin üretici teknik değerleri belirtilmediğinden ürün açıklamasına eklenmemiştir. |
| Paket kapsamı | Plakalı eşanjör olarak değerlendirilmelidir. Conta, bağlantı elemanı veya farklı aksesuarların dahil olduğu ayrıca belirtilmedikçe varsayılmamalıdır. |
Doğru ürün eşleştirmesinde esas kombinasyon:
Önaysan + E6 + 16 plaka + 166 mm + cihazın tam modeli + hidrolik
port ve sabitleme geometrisidir.
Önaysan E6 Plakalı Eşanjör Ne İşe Yarar?
Çift eşanjörlü kombilerde plakalı eşanjör, kullanım sıcak suyunun hazırlanmasında görev yapan sekonder ısı değiştiricidir. Kombinin primer kalorifer devresindeki sıcak su ile kullanım suyu eşanjörün farklı kanallarından geçirilir.
Isı plakalar üzerinden kullanım suyu tarafına aktarılırken iki devre normal çalışma şartlarında doğrudan birbirine karışmaz. Böylece musluk açıldığında kombinin primer devresindeki ısı kullanım suyunun ısıtılmasında değerlendirilir.
16 Plaka Sayısının Önemi
Bu ürün 16 plakalı olarak tanımlanmaktadır. Plaka sayısı eşanjörün fiziksel kalınlığı ve ısı transfer yüzeyiyle ilişkili önemli teknik özelliklerden biridir.
Aynı E6 ve 166 mm bağlantı ailesinde 12 plakalı bir eşanjörün bulunması, 12 ve 16 plakalı ürünlerin doğrudan birbirinin yerine kullanılabileceği anlamına gelmez.
12 plaka ile 16 plaka birbirinden farklı varyantlardır.
Mevcut kombi üzerindeki eşanjörün plaka sayısı sipariş öncesinde
mutlaka doğrulanmalıdır.
166 mm Ölçüsünün Ürün Seçimindeki Rolü
Ürün tanımında yer alan 166 mm bilgisi, eşanjörün bağlantı ve sabitleme geometrisini ayırmak için kullanılan temel ölçü referanslarından biridir.
Bununla birlikte yalnızca 166 mm ölçünün aynı olması ürünlerin birebir eşdeğer olduğunu göstermez. Plaka sayısı, portların konumu ve hidrolik blok üzerindeki oturma yapısı da karşılaştırılmalıdır.
E6 12 Plaka ile E6 16 Plaka Arasındaki Fark
E6 16 Plaka 166 mm
- Bu ürünün teknik varyantıdır.
- 16 plaka olarak tanımlanır.
- 166 mm ölçü grubundadır.
- Cihazın mevcut eşanjörüyle eşleşmesi gerekir.
E6 12 Plaka 166 mm
- Aynı ölçü grubunda farklı plaka sayılı varyant olabilir.
- 16 plakalı ürünle doğrudan eşdeğer kabul edilmemelidir.
- Fiziksel kalınlık ve ısı transfer yüzeyi farklı olabilir.
- Mevcut cihazın teknik uygulaması esas alınmalıdır.
Demirdöküm Aden Uyumluluğu
Demirdöküm Aden bu Önaysan E6 16 plaka 166 mm eşanjörün belirtilen uygulamalarından biridir. Kesin seçimde mevcut eşanjörün plaka sayısı ve fiziksel bağlantı yapısı kontrol edilmelidir.
Demirdöküm Neva ve Nitron Uyumluluğu
Demirdöküm Neva ve Demirdöküm Nitron serileri ürünün belirtilen uyumluluk grubunda yer almaktadır. Aynı cihaz ailesindeki üretim revizyonlarında farklı hidrolik parça varyantları bulunabileceği için mevcut ürünle fiziksel karşılaştırma yapılmalıdır.
Demirdöküm Kalisto Uyumluluğu
Demirdöküm Kalisto ürün tanımındaki uygulamalar arasındadır. E6 tip, 16 plaka ve 166 mm özellikleri mevcut eşanjörle birlikte doğrulanmalıdır.
Demirdöküm marka adı tek başına yeterli seçim kriteri değildir.
Aden, Neva, Nitron veya Kalisto modeliyle birlikte eşanjörün
fiziksel özellikleri de kontrol edilmelidir.
Vaillant ve Glowworm Uyumluluğu
Vaillant ve Glowworm uygulamaları ürünün belirtilen uyumluluk grubunda yer almaktadır. Ancak ürün tanımında kesin alt modeller verilmediğinden tüm Vaillant veya Glowworm kombiler için universal uyumluluk varsayılmamalıdır.
Bu markalarda sipariş öncesinde cihazın tam modeli ile mevcut eşanjörün E6 tip, 16 plaka ve 166 mm özellikleri birlikte karşılaştırılmalıdır.
Plakalı Eşanjör ile Ana Eşanjör Arasındaki Fark
Plakalı / Sekonder Eşanjör
- Kullanım sıcak suyu üretimiyle ilişkilidir.
- Primer devredeki ısıyı kullanım suyuna aktarır.
- Çok katmanlı plaka yapısına sahiptir.
- Bu ürün E6 16 plakalı sekonder eşanjördür.
Ana / Primer Eşanjör
- Yanma bölümündeki ısıyı kalorifer suyuna aktarır.
- Kombinin yanma sistemiyle ilişkilidir.
- Sekonder eşanjörden farklı fiziksel yapıya sahiptir.
- Bu ürün ana eşanjör değildir.
Plakalı Eşanjör, Üç Yollu Vana ve Akış Sensörü Farkı
Plakalı Eşanjör
Primer devredeki ısının kullanım suyuna aktarılmasını sağlayan sekonder ısı değiştiricidir.
Üç Yollu Vana
Hidrolik akışın kalorifer veya kullanım sıcak suyu yönüne aktarılmasına yardımcı olan ayrı vana sistemidir.
Akış Sensörü / Türbin
Musluk açıldığında kullanım suyu talebinin algılanmasına yardımcı olan ayrı sensör grubudur.
Plakalı Eşanjör Sorunlarında Görülebilecek Servis Bulguları
- Kullanım sıcak suyunun beklenen sıcaklığa ulaşmaması
- Sıcak su performansında belirgin düşüş görülmesi
- Musluk suyu sıcaklığında çalışma sırasında dalgalanma oluşması
- Teknik kontrolde eşanjör kanallarında akış kısıtlanması belirlenmesi
- Primer ve kullanım suyu devreleri arasında iç kaçak tespit edilmesi
Bu belirtiler tek başına plakalı eşanjör arızasını kanıtlamaz.
Üç yollu vana, akış sensörü, sıcaklık sensörleri, hidrolik blok
veya farklı kombi bileşenleri de benzer sıcak su sorunları
oluşturabilir.
Kireçlenme ve Tortunun Eşanjöre Etkisi
Plakalı eşanjör içerisindeki dar su kanallarında zaman içerisinde mineral veya tortu birikimleri oluşabilir. Bu birikimler su geçişini azaltarak ısı transfer performansının düşmesine neden olabilir.
Kullanım sıcak suyunda performans kaybı veya sıcaklık dalgalanması görülmesi eşanjörde akış kısıtlanmasıyla ilişkili olabilir. Ancak doğru teşhis için sıcak su sistemi bütün olarak değerlendirilmelidir.
Akış Kısıtlanması ile İç Kaçak Aynı Arıza Değildir
Akış Kısıtlanması
Eşanjör içerisindeki birikintiler su geçişini ve ısı aktarımını azaltarak kullanım sıcak suyu performansında düşüşe neden olabilir.
İç Kaçak
Normalde birbirinden ayrılmış primer ve kullanım suyu devreleri arasında istenmeyen geçiş oluşması farklı bir arıza türüdür.
Doğru E6 16 Plaka 166 mm Eşanjör Nasıl Seçilir?
Mevcut Eşanjör Üzerinden
- Önaysan marka bilgisini karşılaştırın.
- E6 tip bilgisini doğrulayın.
- 16 plaka sayısını kontrol edin.
- 166 mm ölçüyü karşılaştırın.
- Portların konumunu ve sabitleme geometrisini kontrol edin.
Kombi Üzerinden
- Cihazın tam marka ve modelini doğrulayın.
- Demirdöküm cihazda Aden, Neva, Nitron veya Kalisto modelini kontrol edin.
- Vaillant cihazda tam model bilgisini doğrulayın.
- Glowworm cihazda tam model bilgisini kontrol edin.
- 12 plakalı varyantı doğrudan eşdeğer kabul etmeyin.
Neden Sadece “166 mm Eşanjör” Demek Yeterli Değildir?
Aynı ölçüye sahip plakalı eşanjörlerde plaka sayısı, port yerleşimi, sabitleme biçimi ve hidrolik blok bağlantısı farklı olabilir. Bu nedenle tek başına 166 mm ölçü doğru ürün tanımlaması için yeterli değildir.
Bu ürün için doğru seçim kombinasyonu Önaysan + E6 + 16 plaka + 166 mm + cihazın tam modeli + port ve sabitleme geometrisi şeklinde birlikte değerlendirilmelidir.
Montaj ve Hidrolik Sistem Güvenliği
Plakalı eşanjör, kombinin sıcak primer devresi ile kullanım suyu devresinin birlikte çalıştığı hidrolik bir bileşendir. Değişim sırasında bağlantı yüzeylerinin ve sızdırmazlık noktalarının durumu teknik olarak değerlendirilmelidir.
Sıcak veya basınçlı kombi devresine kullanıcı müdahalesi yapılmamalıdır.
Plakalı eşanjörün sökülmesi, değiştirilmesi ve sızdırmazlık
kontrolü yetkin kombi teknik servisi tarafından cihaz
üreticisinin servis prosedürlerine uygun şekilde
gerçekleştirilmelidir.
Sık Sorulan Sorular
Bu ürün ana eşanjör müdür?
Hayır. Ürün sekonder / plakalı eşanjördür ve kullanım sıcak suyu ısı transferinde görev yapar.
Ürünün markası nedir?
Ürün Önaysan marka olarak belirtilmiştir.
Kaç plakalıdır?
Ürün 16 plakalıdır.
Ölçüsü nedir?
Ürün 166 mm ölçü bilgisiyle tanımlanmaktadır.
12 plaka E6 ile aynı mıdır?
Hayır. 12 plakalı ve 16 plakalı E6 varyantlar plaka sayısı bakımından farklıdır ve doğrudan eşdeğer kabul edilmemelidir.
Demirdöküm Aden ile uyumlu mudur?
Aden ürünün belirtilen uyumluluk grubunda yer almaktadır. Mevcut eşanjörün 16 plaka ve 166 mm yapısı doğrulanmalıdır.
Demirdöküm Neva ve Nitron ile uyumlu mudur?
Neva ve Nitron ürün tanımındaki uygulamalar arasındadır. Kesin seçimde mevcut eşanjörün fiziksel özellikleri karşılaştırılmalıdır.
Demirdöküm Kalisto ile uyumlu mudur?
Kalisto ürünün belirtilen uyumluluk grubunda yer almaktadır. E6, 16 plaka ve 166 mm özellikleri kontrol edilmelidir.
Vaillant kombilere uyar mı?
Vaillant uygulamalarıyla uyumlu olarak belirtilmiştir ancak tüm Vaillant modellerinde aynı eşanjör kullanılmaz. Tam cihaz modeli doğrulanmalıdır.
Glowworm kombilerle uyumlu mudur?
Glowworm ürün tanımındaki uyumluluk grubunda yer almaktadır. Kesin seçimde tam cihaz modeli ve mevcut eşanjör geometrisi karşılaştırılmalıdır.
16 plaka 166 mm olan bütün eşanjörler aynı mıdır?
Hayır. E6 tipi, port yerleşimi ve hidrolik bağlantı geometrisi de doğru ürün seçiminde dikkate alınmalıdır.
Proser Kombi Parça Deposu
Önaysan E6 plakalı eşanjör seçiminde mevcut parçanızın E6 tip, 16 plaka, 166 mm ölçü, port yerleşimi ve sabitleme geometrisini kombinizin tam marka-model bilgisiyle birlikte karşılaştırmanız önerilir. Özellikle aynı E6 ailesindeki 12 ve 16 plakalı varyantların karıştırılmaması doğru ürün seçimi açısından önemlidir.
Önemli Bilgilendirme
Bu ürün Önaysan E6, 16 plakalı ve 166 mm ölçüyle tanımlanan kombi sekonder plakalı eşanjördür. Demirdöküm Aden, Neva, Nitron, Kalisto ile Vaillant ve Glowworm uygulamalarında kullanılmak üzere belirtilmektedir. Kesin ürün seçiminde E6 tipi, 16 plaka sayısı, 166 mm ölçü, port yerleşimi, hidrolik bağlantı geometrisi ve kombinin tam model-revizyon bilgisi birlikte doğrulanmalıdır.
