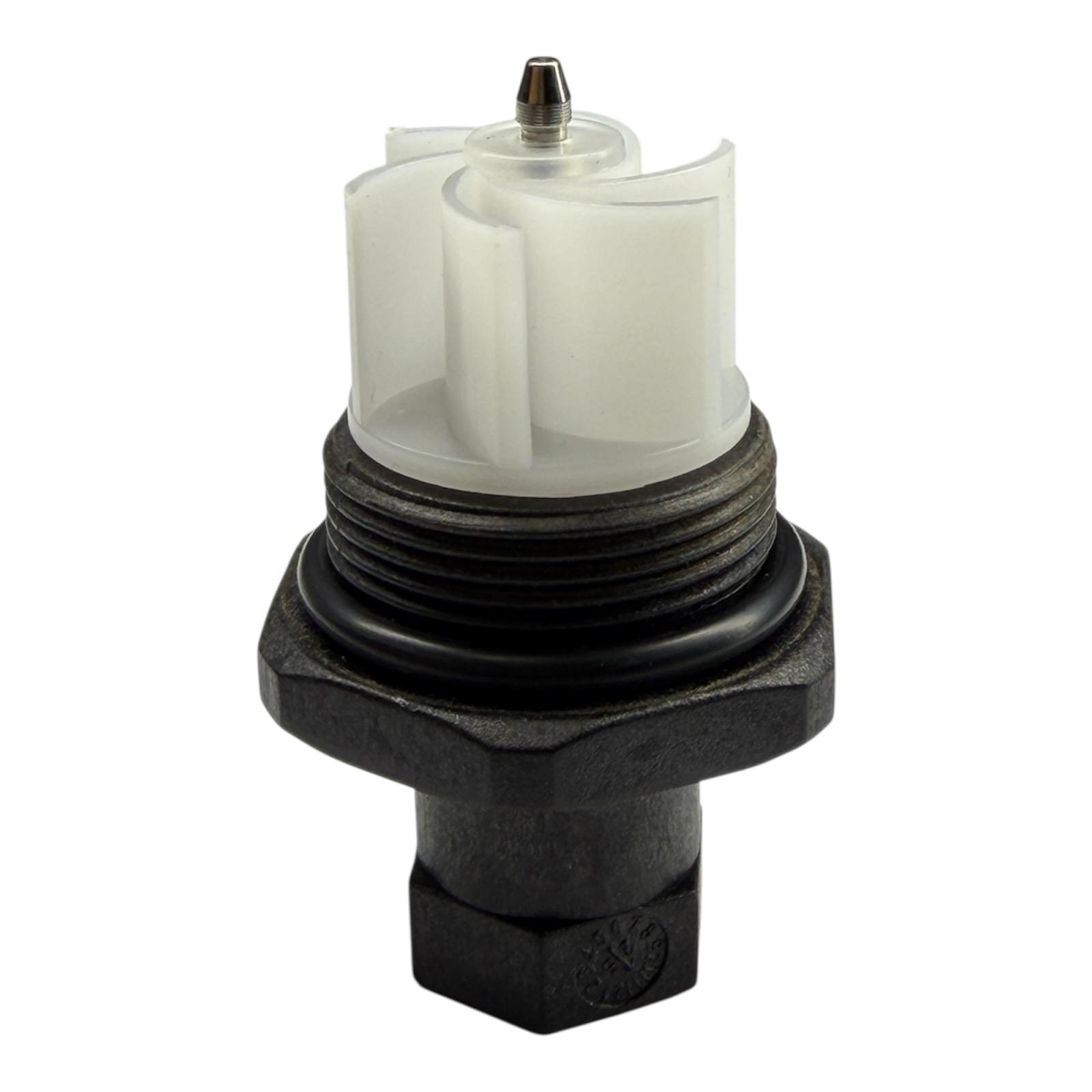

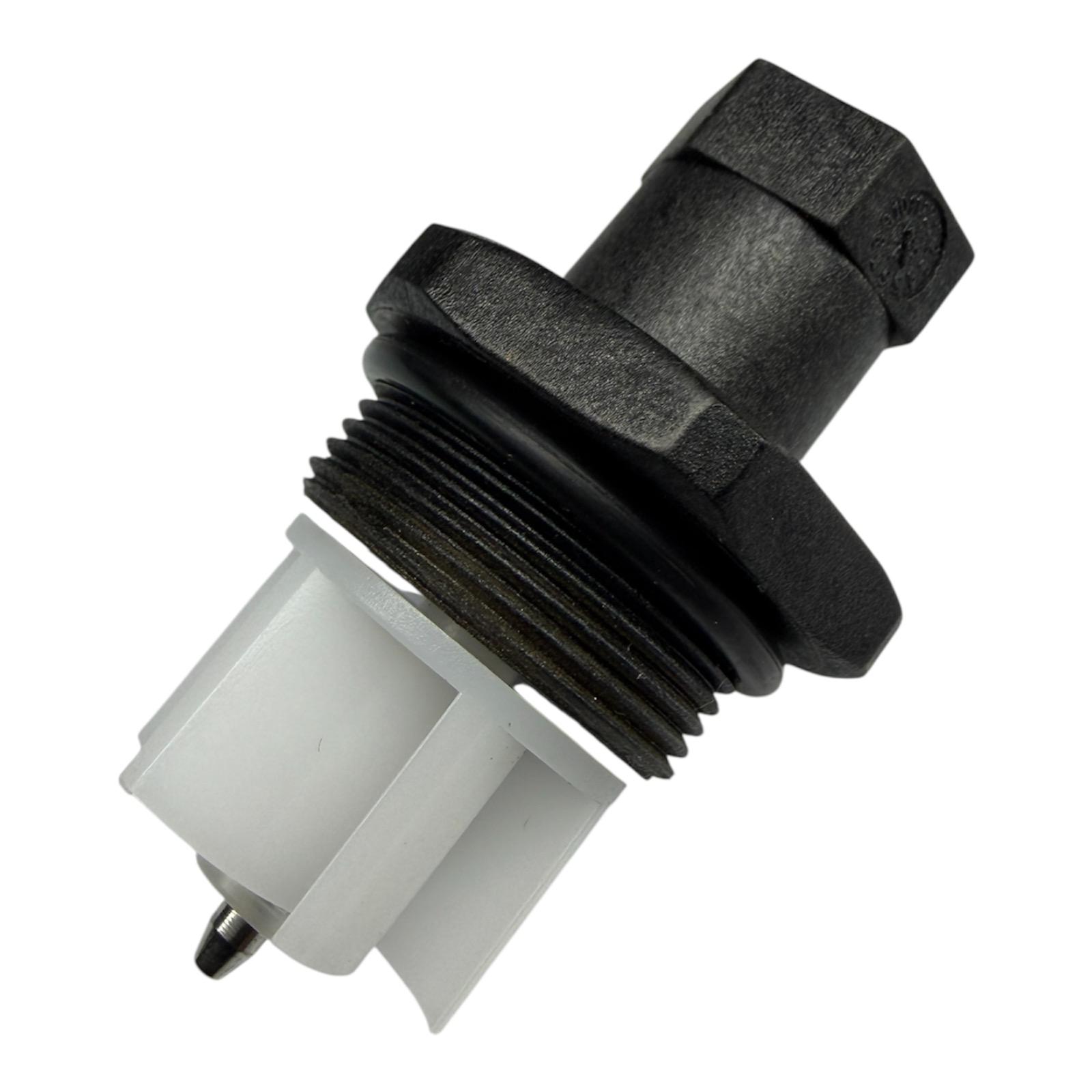

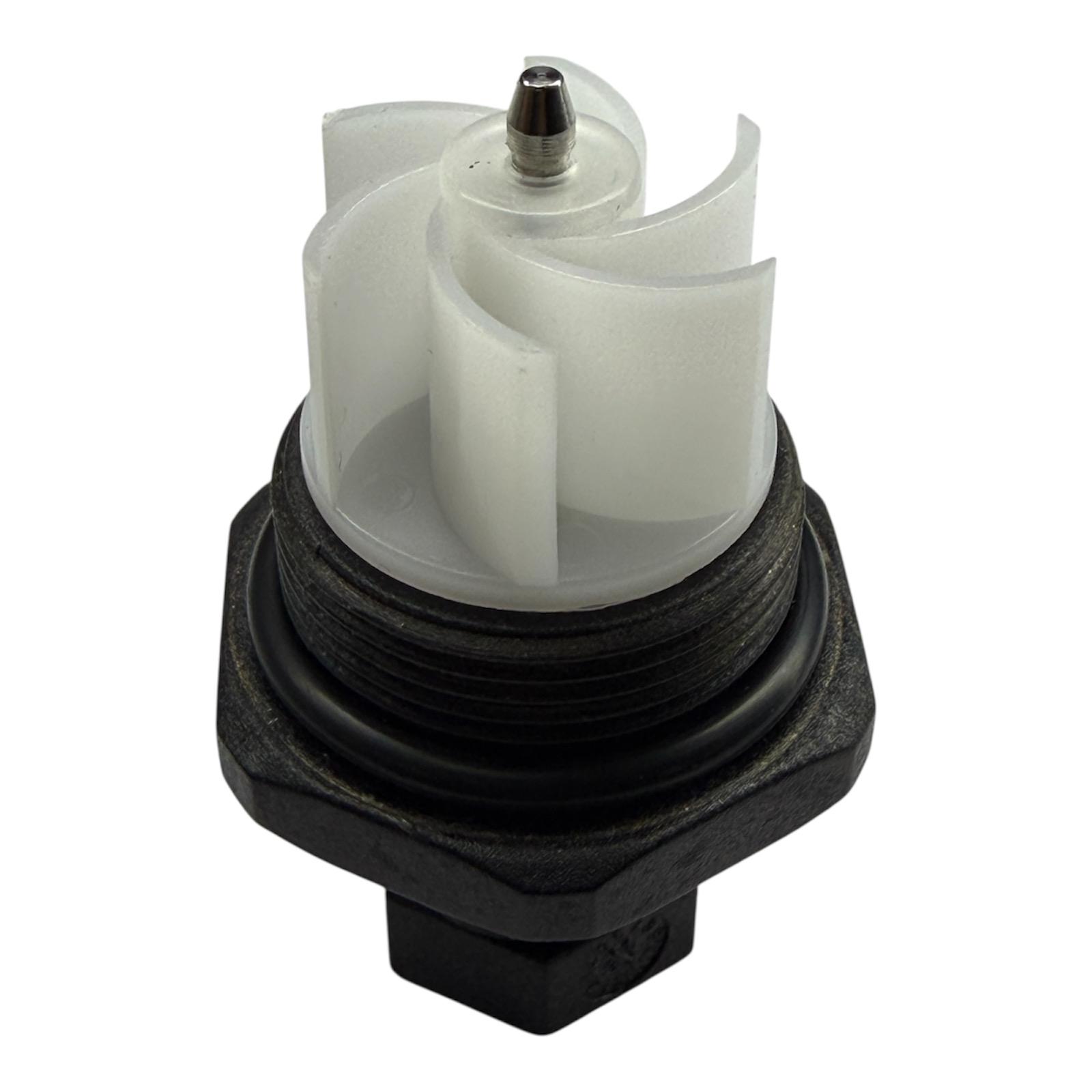

Demirdöküm Arcell Orijinal Akış Türbini
Demirdöküm kombilerin uygun hidrolik gruplarında kullanılan Arcell akış türbini; sıcak su musluğu açıldığında kullanım suyu hattında oluşan akışla dönerek cihazın sıcak su talebini algılamasına yardımcı olan mekanik-manyetik hidrolik parçadır. Türbinin hareketi, cihaz tasarımında kullanılan akış sensörü tarafından algılanarak elektronik karta sıcak su talebi bilgisinin iletilmesini sağlar.
Ürün Kimliği ve Temel Görevi
- Üretici
- Arcell
- Uygulama markası
- Demirdöküm
- Ürün tipi
- Akış türbini
- Devre
- Kullanım sıcak suyu
- Çalışma
- Su akışıyla dönen türbin
- Algılama ilişkisi
- Manyetik / sensörlü
- Elektrik bağlantısı
- Türbinin kendisinde bulunmaz
- Ürün niteliği
- Arcell üretimi
Akış türbini ile elektronik akış sensörü aynı parça değildir Türbin suyun etkisiyle dönen mekanik parçadır. Türbin hareketini okuyarak elektronik karta bilgi sağlayan Hall veya manyetik algılayıcı ise cihaz tasarımına göre ayrı bir sensör olabilir. Sipariş paketinde ayrıca gösterilmeyen sensör dahil kabul edilmemelidir.
Sıcak Su Talebini Başlatır
Musluk açıldığında kullanım suyunun oluşturduğu hareketle dönerek kombinin sıcak su akışını algılayabilmesine yardımcı olur.
Hidrolik Akışla Çalışır
Türbinin dönüşü için ayrıca motor veya elektrik beslemesi gerekmez; hareket enerjisini içerisinden geçen kullanım suyundan alır.
Hassas Mekanik Parça
Pervane, mil ve manyetik bölümün serbest hareketi doğru akış algılaması açısından önemlidir. Kireç ve yabancı maddeler dönüşü olumsuz etkileyebilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Demirdöküm Arcell Akış Türbini |
| Üretici | Arcell |
| Parça sınıfı | Kombi kullanım suyu akış türbini / türbin pervanesi |
| Temel görevi | Sıcak su musluğu açıldığında kullanım suyu hattındaki akışla dönerek akış algılama sisteminin çalışmasına yardımcı olmak |
| Çalışma ortamı | Şebeke kullanım suyu hattı |
| Çalışma prensibi | Su hareketiyle dönen pervane/türbin ve buna bağlı manyetik algılama sistemi |
| Elektronik sensör | Cihaz revizyonuna göre türbin hareketini okuyan ayrı sensör bulunabilir; akış türbini ile aynı parça kabul edilmemelidir |
| Elektrik bağlantısı | Akış türbininin kendi üzerinde elektrik beslemesi bulunmaz |
| Uyumluluk | Arcell tipi akış türbini kullanan uygun Demirdöküm kombi ve hidrolik blok revizyonları |
| Model uyumu | Demirdöküm'ün farklı cihaz nesillerinde farklı türbin ve debi sensörü yapıları bulunabildiğinden tam model ve seri numarası kontrol edilmelidir |
| OEM / referans kodu | Güncel ambalaj veya üretici etiketi üzerinden doğrulanmalıdır; doğrulanmamış parça kodları eşdeğer kabul edilmemelidir |
| Malzeme | Kesin plastik/kompozit ve manyetik malzeme tanımı güncel Arcell teknik kaydı üzerinden doğrulanmalıdır |
| Paket içeriği | 1 adet akış türbini esas alınmıştır. Sensör, O-ring, klips, filtre veya komple hidrolik blok ayrıca gösterilmedikçe dahil kabul edilmemelidir |
| Montaj sınıfı | Basınçlı şebeke suyu ve kombi hidrolik sistemiyle ilişkili olduğundan yetkin teknik servis uygulaması |
Akış türbininin görevi debiyi kendi başına elektronik olarak ölçmek değildir Türbin, akan suyla mekanik olarak döner. Elektronik kontrol sistemi bu hareketi uygun sensör üzerinden algılayarak sıcak su talebini değerlendirebilir.
Demirdöküm Akış Türbini Nasıl Çalışır?
Kullanıcı sıcak su musluğunu açtığında şebeke suyu kombinin kullanım suyu giriş hattından geçmeye başlar. Bu su hareketi akış türbininin küçük pervanesini döndürür. Türbin içerisindeki manyetik yapı da pervaneyle birlikte hareket eder.
Hidrolik grup üzerindeki uygun algılayıcı bu hareketi okuyarak elektronik kontrol kartının sıcak su talebini tanımasına yardımcı olur. Cihaz daha sonra kendi kontrol sırasına göre gerekli hidrolik ve yanma fonksiyonlarını devreye alır.
Akış türbini sıcak suyu ısıtan parça değildir Görevi suyun aktığını algılama sistemine bildirmeye yardımcı olmaktır. Suyun ısıtılması brülör, eşanjör ve elektronik kontrol sistemi tarafından gerçekleştirilir.
Akış Türbini, Akış Sensörü ve Debimetre Arasındaki Fark
Akış Türbini
- Su akışıyla fiziksel olarak döner.
- Mekanik-manyetik hareket oluşturur.
- Elektrik bağlantısı gerektirmez.
- Hidrolik blok içerisinde çalışır.
- Bu ürün sayfasının konusu olan parçadır.
Elektronik Akış Sensörü
- Türbinin oluşturduğu hareketi algılayabilir.
- Elektronik karta sinyal gönderir.
- Soketli elektrik bağlantısı bulunabilir.
- Türbinden ayrı değiştirilebilir olabilir.
- Her cihazda aynı sensör tipi kullanılmaz.
Piyasada “türbin”, “debimetre” ve “akış sensörü” isimleri karışık kullanılabilir Sipariş verirken ürün adından çok sökülen parçanın fiziksel yapısı ve kombinin hidrolik blok tipi dikkate alınmalıdır.
Arızaya İşaret Edebilecek Belirtiler
- Sıcak su musluğu açıldığı hâlde kombinin sıcak su talebini algılamaması
- Musluk açıldığında brülörün devreye girmemesi
- Sıcak su çalışmasının zaman zaman kesilmesi
- Düşük debide sıcak su talebinin algılanmaması
- Türbin pervanesinin kireç veya tortu nedeniyle zor dönmesi
- Türbin milinde aşınma veya mekanik sıkışma oluşması
- Musluk debisi yeterli olduğu hâlde sıcak su modunun başlamaması
- Sıcak su kullanımında düzensiz devreye girme ve çıkma görülmesi
Sıcak su gelmemesi doğrudan türbin arızası anlamına gelmez Akış sensörü, NTC, plakalı eşanjör, üç yollu vana, gaz valfi, elektronik kart veya şebeke suyu debisi de benzer belirtiler oluşturabilir.
Ayırıcı Teknik Değerlendirme
Türbinle İlişkili Olasılıklar
- Pervanenin kireç nedeniyle sıkışması
- Mil veya yatak bölümünün aşınması
- Türbin kanatlarının hasar görmesi
- Manyetik bölümün fiziksel zarar görmesi
- Hidrolik yuvaya yabancı madde girmesi
- Yanlış türbin varyantının kullanılması
Diğer Olasılıklar
- Elektronik akış sensörünün arızalanması
- Sensör soketi veya kablosunda temas problemi
- Kullanım suyu filtresinin tıkanması
- Şebeke suyu debisinin yetersiz olması
- Sıcak su NTC sensöründe problem
- Elektronik kartın akış girişinde arıza bulunması
Türbin dönüyorsa elektronik algılama tarafı da kontrol edilmelidir Mekanik türbin serbest biçimde hareket ettiği hâlde cihaz sıcak su talebini algılamıyorsa sensör, kablo veya elektronik kart tarafında ayrıca arıza bulunabilir.
Doğru Akış Türbini Seçimi İçin Kontrol Listesi
- Parçanın Arcell üretimi olduğunu kontrol edin.
- Kombinin tam Demirdöküm modelini doğrulayın.
- Cihazın ürün ve seri numarasını kaydedin.
- Eski türbinin toplam boy ve çapını karşılaştırın.
- Pervane kanat geometrisini inceleyin.
- Türbinin hidrolik blok içerisindeki oturma yönünü kontrol edin.
- Manyetik bölümün konumunu eski ürünle karşılaştırın.
- Mil ve yatak geometrisinin aynı olduğundan emin olun.
- Varsa O-ring veya sızdırmazlık yuvasını kontrol edin.
- Akış sensörünün türbinden ayrı olup olmadığını doğrulayın.
- Sensör, conta veya klipsin paket içeriğini ayrıca kontrol edin.
Eski türbin ile hidrolik blok fotoğrafı doğru seçimde önemlidir Parçanın ön-arka görünümü, pervane yapısı, hidrolik blok yuvası ve kombinin model etiketi birlikte karşılaştırıldığında yanlış varyant seçme riski azalır.
Montaj ve Hidrolik Güvenlik
Akış türbini kombinin basınçlı şebeke suyu hattında çalışan hassas bir hidrolik parçadır. Değişim sırasında su giriş grubu, türbin yuvası, sızdırmazlık elemanları ve elektronik akış sensörü birlikte değerlendirilmelidir.
- Basınçlı su hattında hidrolik grup açılmamalıdır.
- Türbin yuvasına kesici veya aşındırıcı müdahale yapılmamalıdır.
- Pervane kanatları zorlanmamalı veya şekli değiştirilmemelidir.
- Uygun olmayan O-ring kullanılmamalıdır.
- Türbinin montaj yönü eski parça üzerinden doğrulanmalıdır.
- Elektronik sensör bölümü su ve nemden korunmalıdır.
- Montaj sonrasında su kaçağı ve sıcak su algılaması kontrol edilmelidir.
Komple hidrolik blok değiştirilmeden önce arızalı alt parça doğru teşhis edilmelidir Bazı durumlarda yalnızca türbin, bazı durumlarda sensör veya komple su giriş grubu arızalı olabilir. Gereksiz parça değişimini önlemek için sistem yetkin teknik servis tarafından kontrol edilmelidir.
Sık Sorulan Sorular
Demirdöküm Arcell akış türbini ne işe yarar?
Sıcak su musluğu açıldığında kullanım suyu akışıyla dönerek kombinin sıcak su talebini algılayan sisteme mekanik-manyetik hareket sağlar.
Akış türbininde elektrik bağlantısı var mıdır?
Türbinin kendisi su akışıyla mekanik olarak döner ve doğrudan elektrik beslemesine ihtiyaç duymaz. Elektronik algılayıcı ayrı bir parça olabilir.
Akış sensörü türbinle birlikte gelir mi?
Paket içeriğinden doğrulanmalıdır. Ayrıca gösterilmeyen elektronik sensör ürünle birlikte kabul edilmemelidir.
Bütün Demirdöküm kombilere uyar mı?
Hayır. Demirdöküm cihazlarda üretim serisine göre farklı su giriş grupları ve akış algılama sistemleri kullanılabilir.
Türbin sıkışırsa kombi sıcak suyu algılamayabilir mi?
Evet. Türbin su akışıyla dönemiyorsa sensör gerekli hareketi algılayamayabilir. Bununla birlikte sensör ve elektronik sistem de ayrıca kontrol edilmelidir.
Kombi kaloriferde çalışıyor fakat sıcak suya geçmiyorsa türbin arızalı olabilir mi?
Akış türbini veya akış sensörü olasılıklardan biridir. NTC, vana grubu, elektronik kart ve kullanım suyu debisi de değerlendirilmelidir.
Kireç türbinin çalışmasını etkiler mi?
Su içerisindeki kireç ve yabancı maddeler türbinin yatak veya pervane bölümünde hareket direncine neden olabilir.
Ürün orijinal midir?
Ürün Arcell üretimi olarak tanımlanmaktadır. Orijinal ürün eşleşmesi için mevcut parça üzerindeki üretici işaretleri ve teslim edilen ambalaj bilgileri kontrol edilmelidir.
O-ring ve klips ürünle birlikte gelir mi?
Güncel paket içeriğinden doğrulanmalıdır. Görselde ayrıca gösterilmeyen conta, klips veya sensör dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde Demirdöküm kombinin tam model-seri etiketini, mevcut akış türbininin pervane yapısını, gövde ölçüsünü, hidrolik blok yuvasını ve varsa Arcell üretici işaretini gösteren fotoğrafları iletebilirsiniz. Proser ekibi fiziksel parça yapısı üzerinden doğru ürün eşleşmesine yardımcı olur.
Önemli Bilgilendirme
Akış türbininin pervane rengi, gövde tonu, manyetik bölüm görünümü ve küçük üretim ayrıntıları üretim serisine göre değişebilir. Doğru seçimde yalnızca “Demirdöküm akış türbini” tanımı değil; Arcell üretici bilgisi, kombinin tam model-seri numarası, türbin geometrisi, hidrolik blok yuvası, manyetik yapı ve mevcut akış sensörü sistemi birlikte değerlendirilmelidir.
