Ürün ve Teknik Bilgiler

CEME Otomatik Doldurma Musluğu Ne İşe Yarar?

Kombinin kalorifer devresi, belirli bir su basıncı altında çalışan kapalı bir hidrolik sistemdir. Tesisatta su kaybı meydana geldiğinde veya bakım sonrasında sistem yeniden doldurulduğunda çalışma basıncının uygun seviyeye getirilmesi gerekir. CEME otomatik doldurma musluğu, şebeke suyu ile kalorifer devresi arasındaki geçişi elektriksel komutla kontrol eder.

Elektronik kart veya otomatik dolum kontrol sistemi düşük basınç durumu algıladığında solenoid vanaya enerji gönderir. Bobin içerisinde oluşan elektromanyetik alan, valfin hareketli nüvesini konumlandırarak su kanalını açar. Tesisat basıncı hedef seviyeye ulaştığında enerji kesilir ve valf su geçişini kapatır.

Solenoid Vana Çalışma Prensibi

CEME 6617EN40SBIF, elektrik enerjisini kontrollü doğrusal harekete dönüştüren bir solenoid vana yapısına sahiptir. 230V AC gerilim bobine uygulandığında manyetik alan meydana gelir. Oluşan çekim kuvveti, valf içerisindeki ferromanyetik nüveyi hareket ettirerek su geçiş kanalının konumunu değiştirir.

Bobinin enerjisi kesildiğinde yay kuvveti ve valfin mekanik tasarımı nüvenin başlangıç konumuna dönmesini sağlar. Bu hareket su kanalını kapatarak kalorifer devresine kontrolsüz su girişini önlemeye yardımcı olur. Valfin kararlı çalışması; bobin sargısının, nüvenin, yay mekanizmasının, su kanallarının ve conta yüzeylerinin sağlıklı olmasına bağlıdır.

• Elektronik karttan gelen dolum komutunu valf hareketine dönüştürür.
• Şebeke suyunun kalorifer devresine kontrollü aktarılmasını sağlar.
• Tesisat basıncının uygun çalışma seviyesine ulaşmasına yardımcı olur.
• Dolum tamamlandığında su geçişinin kesilmesini destekler.
• Otomatik basınç yönetim sistemiyle koordineli şekilde çalışır.

Teknik Değerlerin Çalışma Açısından Önemi

• 230V AC – 50Hz: Solenoid bobinin ihtiyaç duyduğu elektrik besleme değerini ifade eder.
• 17VA: Bobinin enerjili çalışma sırasında kullandığı görünür güç değeridir.
• PN10: Vana gövdesinin tanımlandığı nominal basınç sınıfını belirtir.
• ED %100: Bobinin çalışma şartları uygun olduğunda sürekli enerjili görev için tasarlandığını ifade eder.
• Class 180: Bobin yalıtım sisteminin termal sınıfını belirtir.
• TF 150°C: Ürün üzerindeki akışkan sıcaklığıyla ilgili teknik sınıflandırmadır.
• TA 120°C: Ürün etiketinde belirtilen ortam sıcaklığı sınıfını ifade eder.

Ferroli New Elite Uyumluluğu

Bu ürün, Ferroli New Elite kombilerde kullanılan CEME 6617EN40SBIF kodlu otomatik doldurma vanasıyla uyumluluk açısından değerlendirilir. Aynı cihaz ailesinde üretim yılına, elektronik kart revizyonuna veya hidrolik grup yapısına bağlı olarak farklı bağlantı biçimleri kullanılabilir.

Ürünün Öne Çıkan Teknik Özellikleri

• CEME marka ve İtalya menşeli solenoid doldurma vanasıdır.
• 6617EN40SBIF ürün koduyla parça doğrulaması yapılabilir.
• Ferroli New Elite kombilerde otomatik su dolum sistemi için değerlendirilir.
• 230V AC ve 50Hz elektrik beslemesiyle çalışır.
• 17VA bobin gücüne sahiptir.
• PN10 basınç sınıfıyla tanımlanmıştır.
• ED %100 sürekli çalışma sınıfına sahiptir.
• Elektronik dolum komutunu kontrollü su geçişine dönüştürür.
• Tesisat basıncının güvenli çalışma seviyesine getirilmesine yardımcı olur.

Otomatik Doldurma Vanası Arızasında Görülebilecek Belirtiler

• Kombi düşük basınçta kaldığı halde otomatik dolum işlemi başlamayabilir.
• Bobin enerjilendiği halde su geçişi oluşmayabilir.
• Valf açık konumda takılı kalırsa tesisat basıncı sürekli yükselebilir.
• Kombi emniyet ventilinden su tahliye edebilir.
• Vana gövdesi veya bağlantı noktalarından su sızıntısı meydana gelebilir.
• Bobin gövdesinde normalin üzerinde sıcaklık oluşabilir.
• Elektrik soketinde kararma, erime veya gevşeme görülebilir.
• Valften çalışma sırasında titreşim, uğultu veya cızırtı sesi gelebilir.
• Kireç veya tortu nedeniyle hareketli nüve sıkışabilir.
• Cihaz düşük veya yüksek tesisat basıncıyla ilişkili arızaya geçebilir.

Profesyonel Arıza Tespitinde Kontrol Edilmesi Gerekenler

• Vana bobinine elektronik karttan 230V AC besleme ulaşıp ulaşmadığı ölçülmelidir.
• Bobin sargısında açık devre veya kısa devre kontrolü yapılmalıdır.
• Elektrik soketinde oksitlenme, gevşeme veya ısınma incelenmelidir.
• Valf içerisindeki hareketli nüvenin sıkışıp sıkışmadığı kontrol edilmelidir.
• Su giriş kanalında kireç, tortu veya yabancı madde bulunup bulunmadığı araştırılmalıdır.
• Conta ve O-ring yüzeyleri sızdırmazlık açısından değerlendirilmelidir.
• Basınç sensörünün gerçek tesisat basıncını doğru ölçtüğü doğrulanmalıdır.
• Elektronik kartın dolum komutunu doğru zamanda verip kestiği kontrol edilmelidir.
• Genleşme tankı, emniyet ventili ve tesisat kaçakları birlikte incelenmelidir.

Doğru Parça Seçimi İçin Nelere Dikkat Edilmelidir?

Solenoid doldurma vanası seçiminde yalnızca cihaz modeli veya dış görünüş yeterli değildir. Elektriksel değerler, vana kodu, hidrolik bağlantılar ve gövde formu birlikte karşılaştırılmalıdır.

• CEME marka bilgisi doğrulanmalıdır.
• 6617EN40SBIF ürün kodu mevcut parça ile karşılaştırılmalıdır.
• 688 seri bilgisi kontrol edilmelidir.
• 230V AC, 50Hz ve 17VA elektrik değerleri aynı olmalıdır.
• PN10, ED %100 ve Class 180 teknik işaretleri doğrulanmalıdır.
• Elektrik soketinin terminal yapısı karşılaştırılmalıdır.
• Su giriş-çıkış bağlantıları ve akış yönü kontrol edilmelidir.
• Gövde ölçüleri, sabitleme biçimi ve conta yüzeyleri aynı olmalıdır.
• Ferroli New Elite cihazın tam model etiketi doğrulanmalıdır.

Montaj ve Devreye Alma Bilgilendirmesi

Otomatik doldurma vanası değiştirilmeden önce kombinin elektrik, gaz ve şebeke suyu bağlantıları kapatılmalı; kalorifer devresi soğutulmalı ve tesisat basıncı güvenli seviyeye düşürülmelidir. Eski vananın elektrik soketi, akış yönü ve hidrolik bağlantıları sökülmeden önce kayıt altına alınmalıdır.

Yeni ürün monte edilirken akış yönü gövde üzerindeki işaretlere göre ayarlanmalı, contalar kontrol edilmeli ve bağlantılar aşırı kuvvet uygulanmadan sıkılmalıdır. Montaj sonrasında sistem doldurularak kaçak kontrolü yapılmalı; otomatik dolumun başlaması, hedef basınçta durması ve valfin tamamen kapanması test edilmelidir.

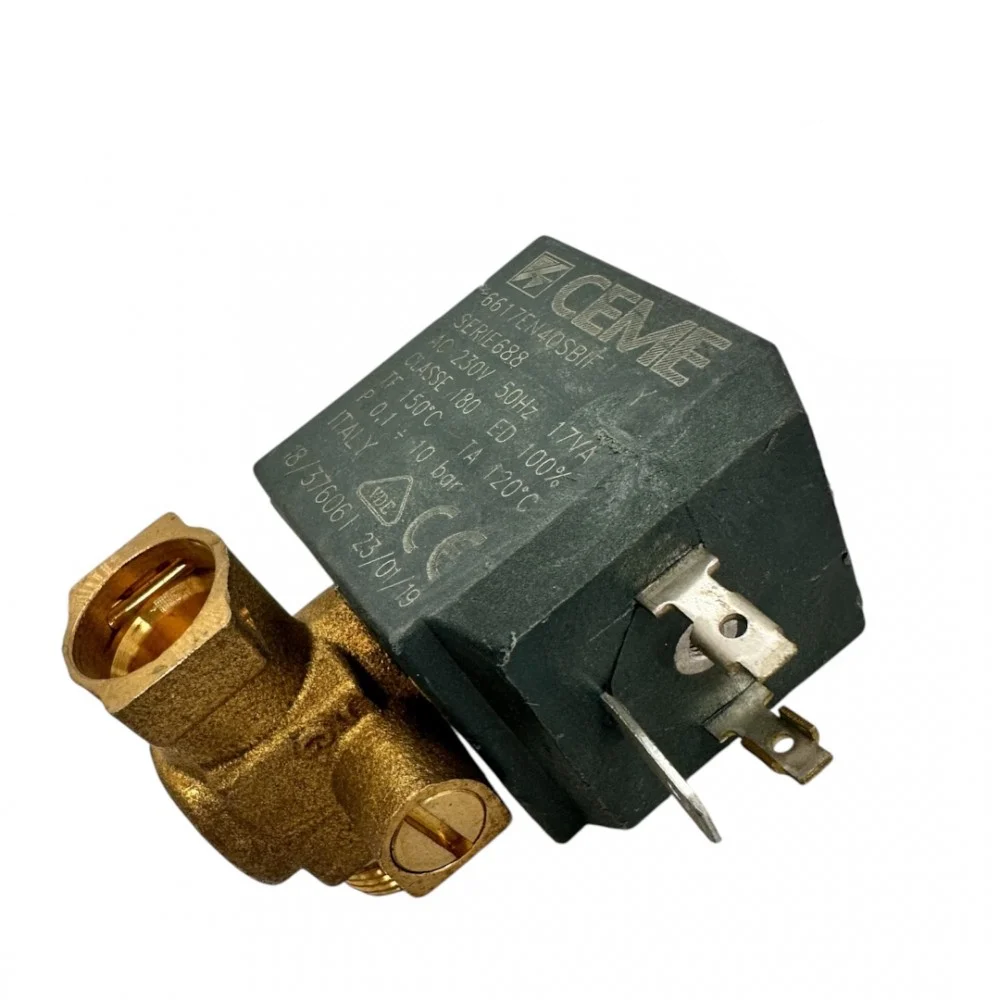

CEME 6617EN40SBIF Teknik Ürün Özeti

CEME 6617EN40SBIF otomatik doldurma musluğu, Ferroli New Elite kombilerde şebeke suyunun kalorifer devresine kontrollü biçimde aktarılmasını sağlayan 230V AC solenoid vanadır. 17VA bobin gücü, PN10 basınç sınıfı, ED %100 çalışma oranı ve Class 180 yalıtım yapısı ürün seçimindeki temel teknik özelliklerdir.

Otomatik dolumun başlamaması, su geçişinin kesilmemesi, bobin arızası, hareketli nüve sıkışması veya bağlantı kaçağı durumlarında servis tarafından kontrol edilerek değişim için değerlendirilir. Doğru seçim için ürün kodu, elektrik değerleri, soket yapısı, hidrolik bağlantılar ve Ferroli New Elite cihaz bilgisi birlikte doğrulanmalıdır.

Kombi Parça Deposu Proser Uyumluluk Desteği

CEME 6617EN40SBIF otomatik doldurma musluğunun cihazınıza uygunluğunu doğrulamak için mevcut parçanın ürün etiketini, elektrik soketini, hidrolik bağlantılarını ve Ferroli New Elite kombi model etiketini bizimle paylaşabilirsiniz. Kombi Parça Deposu Proser olarak otomatik doldurma vanası seçiminde teknik karşılaştırma desteği sağlıyoruz.

Önemli Bilgilendirme

Otomatik doldurma musluğu, kombinin kalorifer tesisatı basıncını doğrudan etkileyen elektrikli ve hidrolik bir kontrol bileşenidir. Uyumsuz voltaj, farklı bağlantı yapısı veya yanlış akış yönüne sahip vana kullanılması dolumun çalışmamasına, basıncın kontrolsüz yükselmesine veya su kaçağına neden olabilir.

Sipariş öncesinde 6617EN40SBIF ürün kodu, 688 seri bilgisi, 230V AC – 50Hz – 17VA elektrik değerleri, soket yapısı ve hidrolik bağlantılar mutlaka karşılaştırılmalıdır. Montaj, sızdırmazlık ve otomatik dolum testleri uzman teknik servis tarafından gerçekleştirilmelidir.
