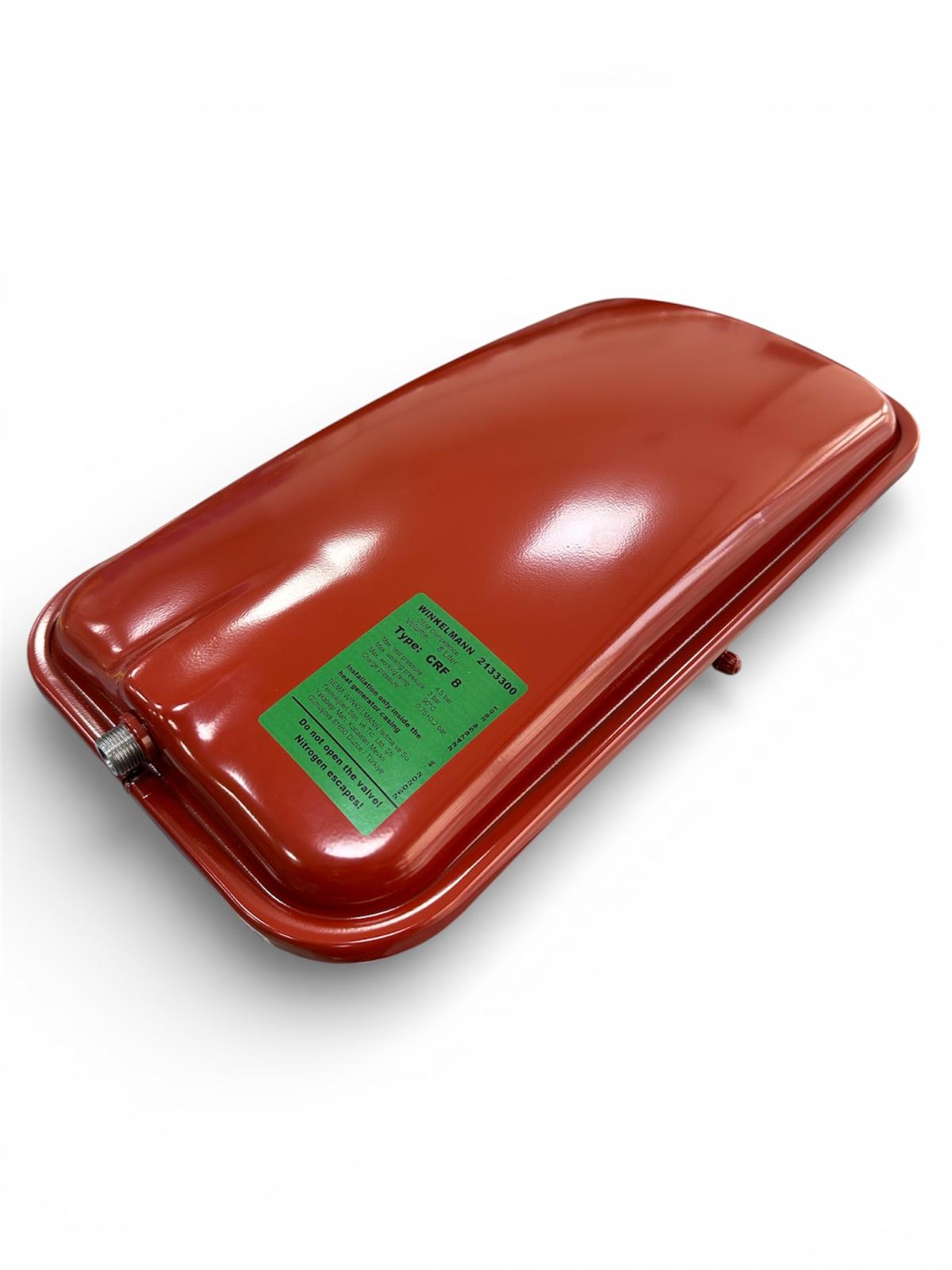

Winkelmann CRF 8 – 8 Litre 3/8″ Kombi Genleşme Tankı
Winkelmann CRF 8, kapalı devre kombi ve ısıtma sistemlerinde suyun sıcaklıkla birlikte artan hacmini karşılamak üzere geliştirilen, dar montaj alanlarına uygun yassı tip diyaframlı genleşme tankıdır. Bu sayfa, G 3/8″ bağlantılı ve 2133300 / 2608800 referans kodlarıyla listelenen ürün varyantını açıklar.
8 Litre Nominal hacim
Kombi içerisindeki sınırlı montaj alanına uygun CRF serisi yassı gövde.
0,75 bar Fabrika ön şarjı
Üretici CRF 8 teknik verisinde belirtilen gaz tarafı ön şarj değeri.
3 bar Azami çalışma basıncı
Kapalı ısıtma devresinde çalışma için üretici tarafından belirtilen üst sınır.
01
Ürün Kimliği ve Teknik Özellikler
| Ürün türü | Yassı tip, sabit diyaframlı kombi genleşme tankı |
|---|---|
| Üretici / seri | Winkelmann OEM Competence / CRF |
| Model | CRF 8 |
| İlan referans kodları | 2133300 / 2608800 |
| Nominal kapasite | 8 litre |
| Bu ürünün bağlantısı | G 3/8″ dişli bağlantı |
| Gövde ölçüsü | 438 × 250 × 94 mm (uzunluk × genişlik × yükseklik) |
| Fabrika ön şarj basıncı | 0,75 bar |
| Azami çalışma basıncı | 3 bar |
| Çalışma sıcaklığı | 90 °C |
| Membran yapısı | DIN EN 13831 standardına göre sabit, değiştirilemeyen membran; CRF ürün ailesinde butil veya SBR seçenekleri bulunabilir |
| Gövde koruması | Uzun ömürlü epoksi reçine kaplama |
| Kullanım ortamı | Kombi içindeki kapalı devre ısıtma suyu sistemi |
Varyant ayrımı: Winkelmann, CRF 8 modelini G 3/8″ ve G 1/2″ bağlantı seçenekleriyle üretir. Bu açıklama yalnızca ürün ilanında belirtilen G 3/8″ varyantı içindir; aynı model adını taşıyan G 1/2″ ürün doğrudan eşdeğer kabul edilmemelidir.
02
Genleşme Tankı Kombide Nasıl Çalışır?
Kalorifer devresindeki su ısındığında hacmi büyür ve kapalı sistemin basıncı yükselme eğilimi gösterir. CRF 8 içerisindeki membran, su bölmesi ile ön şarjlı gaz bölmesini birbirinden ayırır. Genleşen su tanka girdiğinde gaz yastığı sıkışır; sistem soğuduğunda ise oluşan karşı basınç suyun devreye geri dönmesine yardımcı olur.
Bu dengeleme, kombi manometresindeki ani basınç değişimlerini sınırlar ve doğru çalışan bir sistemde emniyet ventilinin gereksiz yere tahliye yapma ihtimalini azaltır. Genleşme tankı elektrik, pompa veya harici kompresör kullanmadan mekanik basınç dengesiyle görev yapar.
Teknik ayrım: Genleşme tankı bir su deposu değildir. Temel görevi ısıtma suyunun sıcaklık nedeniyle değişen hacmini karşılamaktır; tesisattaki kaçağı, arızalı doldurma musluğunu veya plakalı eşanjör kaynaklı basınç yükselmesini tek başına gidermez.
03
Benzer 8 Litre Tanklardan Farkı
| Seçenek | Temel fark | Sipariş kararı |
|---|---|---|
| CRF 8 – G 3/8″ | 438 × 250 × 94 mm yassı gövde ve 3/8″ bağlantı | Bu ürün sayfasındaki varyant |
| CRF 8 – G 1/2″ | Aynı seri ve kapasite, farklı bağlantı çapı | Bağlantı ölçüsü teyit edilmeden seçilmemelidir |
| Yuvarlak 8 litre tank | Çap, yükseklik, askı noktası ve boru konumu farklı olabilir | Sadece litre değeri eşleştiği için muadil sayılmaz |
| Farklı marka yassı tank | Gövde izi benzer görünse bile kalınlık ve bağlantı yönü değişebilir | Etiket, kod, ölçü ve montaj yönü birlikte karşılaştırılmalıdır |
04
Uyumluluk ve Kod Kontrolü

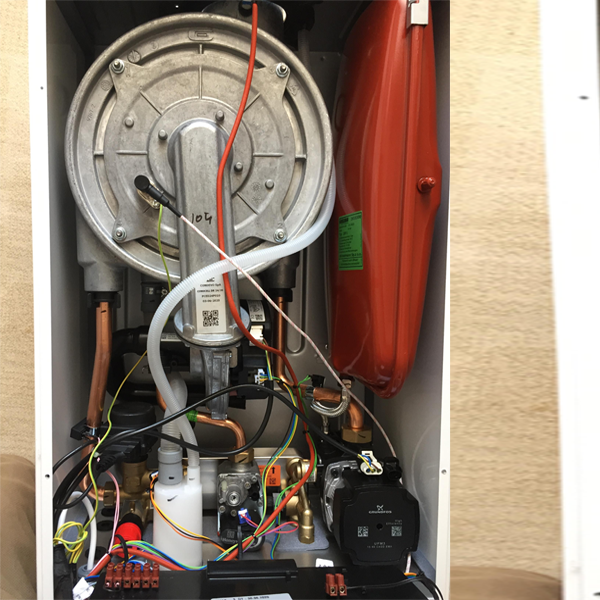

Ürün kataloğundaki eşleştirmede Vaillant ile E.C.A. Proteus, Citius ve Confeo Premix cihaz aileleri yer almaktadır. Ancak aynı model ailesinde üretim yılına, kapasiteye ve cihaz revizyonuna göre farklı genleşme tankı kullanılabilir. Bu nedenle marka veya seri adı tek başına kesin uyumluluk oluşturmaz.
1. Etiket ve referans kodu Eski parça üzerindeki model ile 2133300 / 2608800 kodlarını karşılaştırın.
2. Bağlantı ölçüsü Bağlantının G 3/8″ olduğundan emin olun; G 1/2″ varyantla karıştırmayın.
3. Fiziksel ölçüler 438 × 250 × 94 mm gövde ölçüsünü ve kombi içindeki boşluğu kontrol edin.
4. Montaj yönü Bağlantı ağzının konumu, askı noktaları ve boru güzergâhı eski parçayla örtüşmelidir.
Önemli: Kombinin tam model kodu, ürün etiketi ve eski tankın bağlantı yönü görülmeden yalnızca “8 litre” bilgisine dayanarak sipariş verilmesi, montaj uyumsuzluğuna yol açabilir.
05
Arıza Belirtileri ve Doğru Teşhis
Ön şarj basıncının azalması veya membranın hasar görmesi hâlinde tankın kabul edebileceği genleşme suyu azalır. En belirgin tablo, kalorifer devreye girdikçe manometrenin hızla yükselmesi ve sistem soğuduğunda basıncın tekrar belirgin biçimde düşmesidir.
- Kalorifer ısınırken basıncın kısa sürede üst sınıra yaklaşması
- Emniyet ventilinden su tahliyesi veya tahliye borusunda damlama
- Sistem soğuduğunda basıncın düşmesi ve sık su basma ihtiyacı
- Gaz dolum valfine basıldığında hava yerine su gelmesi
- Doğru tesisat basıncına rağmen ısınma–soğuma arasında geniş manometre farkı
| Gözlenen durum | Öncelikli kontrol | Neden ayırıcıdır? |
|---|---|---|
| Basınç yalnızca ısıtmada hızla yükseliyor | Genleşme tankı ön şarjı ve membran durumu | Isıl hacim artışının yeterince karşılanmadığını gösterebilir |
| Cihaz soğukken de basınç kendiliğinden yükseliyor | Doldurma musluğu ve plakalı eşanjör | Şebeke suyunun ısıtma devresine geçmesi söz konusu olabilir |
| Basınç sürekli düşüyor | Tesisat kaçağı, emniyet ventili ve cihaz içi sızıntılar | Tek başına genleşme tankına özgü bir belirti değildir |
| Hava valfinden su geliyor | Tank membranı | Membran bütünlüğünün bozulduğuna dair güçlü bir işarettir |
Servis notu: Arıza belirtisi, parçanın kesin olarak arızalı olduğunu tek başına kanıtlamaz. Basınç sensörü, emniyet ventili, doldurma grubu, plakalı eşanjör ve tesisat sızdırmazlığı birlikte değerlendirilmelidir.
06
Doğru Ürünü Seçmek İçin Kontrol Listesi
- Eski tankın üzerindeki CRF 8 model bilgisini okuyun.
- 2133300 / 2608800 referans kodlarından birinin eşleşmesini kontrol edin.
- Bağlantı dişinin G 3/8″ olduğunu fiziksel ölçü veya servis dokümanıyla doğrulayın.
- 438 × 250 × 94 mm gövde ölçüsünün montaj alanına uygunluğunu karşılaştırın.
- Bağlantı ağzı yönü, sabitleme noktaları ve hortum/boru erişimini inceleyin.
- Kombinin tam model adını, kapasitesini ve varsa ürün numarasını cihaz etiketinden alın.
- Eski parçanın ön ve arka yüz fotoğraflarını sipariş öncesinde saklayın.
07
Montaj ve Servis Güvenliği
Genleşme tankı değişimi; kombi gövdesinin açılmasını, ısıtma devresinin güvenli biçimde basınçsız bırakılmasını, bağlantı sızdırmazlığının kontrolünü ve cihaz üreticisinin servis prosedürlerinin uygulanmasını gerektirir. İşlem, yetkili servis veya yeterliliği bulunan teknik personel tarafından yapılmalıdır.
Ön şarj kontrolü, su tarafındaki sistem basıncı sıfıra düşürülmüş durumdayken uygun manometreyle yapılır. Ürünün fabrika değeri 0,75 bar olsa da nihai ayar; cihaz üreticisinin talimatı, tesisatın statik yüksekliği ve sistem koşulları esas alınarak uzman tarafından belirlenmelidir.
Güvenlik uyarısı: Hatalı ön şarj, uygunsuz bağlantı veya kaçak bırakılan montaj; basınç dengesizliğine, su tahliyesine ve cihaz bileşenlerinde ikincil hasara neden olabilir. Kullanıcı müdahalesi önerilmez.
08
Sık Sorulan Sorular
CRF 8 üzerindeki 0,75 bar değeri neyi ifade eder?
Bu değer, tankın gaz tarafındaki fabrika ön şarj basıncıdır. Kombinin manometresinde görülen normal işletme basıncıyla aynı değer değildir ve kontrol sırasında su tarafı basıncının uygun servis prosedürüne göre düşürülmesi gerekir.
G 1/2″ bağlantılı CRF 8, G 3/8″ ürünün yerine takılabilir mi?
Doğrudan eşdeğer kabul edilmemelidir. Bağlantı çapı, adaptör ihtiyacı, sızdırmazlık düzeni ve montaj alanı değişebileceğinden cihazın parça kodu esas alınmalıdır.
Basınç düşen her kombide genleşme tankı mı değiştirilir?
Hayır. Tesisat kaçağı, emniyet ventili, otomatik hava purjörü, doldurma musluğu ve cihaz içi sızıntılar da basınç kaybına neden olabilir. Değişimden önce arıza kaynağı ölçümle belirlenmelidir.
Genleşme tankına yeniden hava basılması yeterli olur mu?
Membran sağlamsa ve sorun yalnızca ön şarj kaybıysa, uzman servis uygun değere ayar yapabilir. Hava valfinden su gelmesi veya membranın basıncı tutmaması hâlinde parça değişimi gerekebilir.
Ürünün kombime uyduğunu nasıl kesinleştirebilirim?
CRF 8 modelini, 2133300 / 2608800 kodlarını, G 3/8″ bağlantıyı, 438 × 250 × 94 mm ölçüyü ve bağlantı yönünü eski parçayla birlikte karşılaştırın. Kombinin yalnızca marka adıyla seçim yapmayın.
PRO-SER Uyumluluk Kontrolü
Sipariş öncesinde kombinin tam model etiketini, eski genleşme tankının ön–arka fotoğraflarını ve okunabilen parça kodlarını paylaşın. Ekibimiz bağlantı ölçüsü, gövde formu ve referans kodlarını karşılaştırarak doğru ürün seçimine yardımcı olsun.
09
Önemli Bilgilendirme
Bu içerik, Winkelmann CRF 8 ürün ailesinin üretici teknik verileri ile ürün ilanındaki 3/8″ bağlantı ve referans kodları esas alınarak hazırlanmıştır. Cihaz üreticileri aynı model ailesinde farklı üretim revizyonları kullanabildiğinden, sipariş öncesinde mevcut parçanın etiketi ve fiziksel yapısı mutlaka karşılaştırılmalıdır.
Görsel, ambalaj etiketi veya üretim ayrıntılarında partiye bağlı küçük farklılıklar görülebilir; teknik seçimde bağlantı, ölçü ve parça kodu önceliklidir.
