CIMM • 920801/ISP • 8 Litre • G 1/2 • RP220x450 • Immergas Victrix

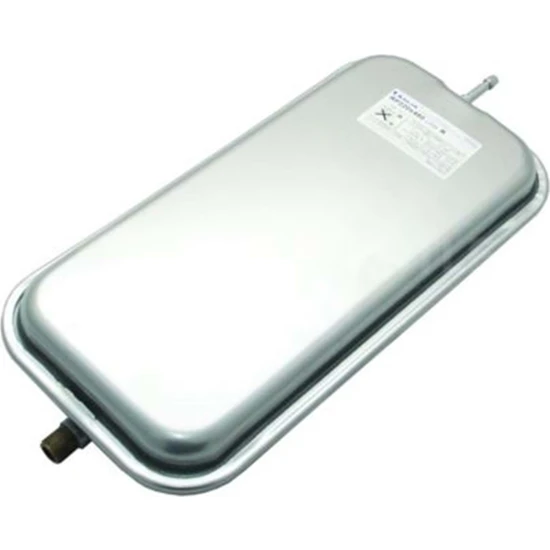

Genleşme Tankı CIMM Immergas Victrix 8 Litre G 1/2 RP220x450
CIMM 920801/ISP genleşme tankı; Immergas Victrix kombilerin uygun revizyonlarında kalorifer suyu ısındığında meydana gelen hacim artışını karşılamak ve tesisat basıncının kontrollü sınırlar içerisinde kalmasına yardımcı olmak üzere kullanılan membranlı basınç dengeleme tankıdır. 8 litre nominal kapasitesi, G 1/2 su bağlantısı ve yaklaşık 220 x 450 mm ölçülerindeki dikdörtgen yassı gövdesi sayesinde kombi içerisindeki sınırlı montaj alanına uyum sağlayacak biçimde tasarlanmıştır.
Ürün Kimliği ve Ölçü Bilgileri
- Üretici marka
- CIMM
- CIMM referansı
- 920801/ISP
- Ürün serisi
- RP220x450
- Nominal hacim
- 8 litre
- Su bağlantısı
- G 1/2
- Gövde biçimi
- Dikdörtgen yassı tip
- Yaklaşık ölçü
- 220 x 450 mm
- Uyumlu ana seri
- Immergas Victrix
RP220x450 ölçüsü tek başına kesin uyumluluk sağlamaz Aynı dış ölçü sınıfındaki genleşme tanklarında hacim, gövde derinliği, bağlantı dişi, bağlantının konumu ve sabitleme noktaları değişebilir. 920801/ISP kodu ile G 1/2 bağlantı yapısı birlikte doğrulanmalıdır.
Basınç Dengeleme
Kalorifer suyu ısındığında oluşan hacim artışını karşılayarak sistem basıncının ani biçimde yükselmesini sınırlandırmaya yardımcı olur.
8 Litre Nominal Hacim
Uygun Immergas Victrix hidrolik platformlarında kalorifer devresinin genleşme ihtiyacını karşılamak üzere belirlenmiş hacim sınıfındadır.
Dikdörtgen Yassı Gövde
Yaklaşık 220 x 450 mm ölçü düzeniyle kombinin arka veya iç gövde bölümündeki sınırlı alana yerleşecek kompakt bir yapı sunar.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | CIMM Immergas Victrix Uyumlu Dikdörtgen Kombi Genleşme Tankı |
| Üretici | CIMM |
| Ürün kodu | 920801/ISP |
| Ürün sınıfı | Kapalı kalorifer devresi için sabit membranlı genleşme tankı |
| Nominal kapasite | 8 litre |
| Gövde modeli | RP220x450 dikdörtgen yassı tip |
| Yaklaşık genişlik ve uzunluk | 220 x 450 mm; güncel ürün ölçüsü ve montaj alanı üzerinden doğrulanmalıdır |
| Yaklaşık gövde derinliği | Ürün kayıtlarında yaklaşık 87–90 mm sınıfında belirtilmektedir; teslim edilecek ürün üzerinden kontrol edilmelidir |
| Su bağlantısı | G 1/2 erkek dişli bağlantı |
| Standart ön şarj | Ürün kayıtlarında 1 bar olarak belirtilmektedir. Cihaza uygun nihai değer yetkin servis tarafından kontrol edilmelidir |
| Maksimum çalışma basıncı | 3 bar |
| Çalışma sıcaklığı sınıfı | CIMM RP ürün ailesinde -10°C ile +90°C aralığı belirtilmektedir; özel ürün etiketi esas alınmalıdır |
| Membran yapısı | Sabit diyaframlı kauçuk membran; değiştirilebilir membranlı tanklarla karıştırılmamalıdır |
| Gövde yapısı | Metal tank gövdesi ve oksidasyona karşı koruyucu epoksi toz boyalı dış yüzey |
| Hava bölümü | Ön şarj havasının kontrol edildiği servis valfine sahip kapalı gaz bölümü |
| Temel görevi | Isınan kalorifer suyunun hacim artışını karşılayarak devre basıncının dengelenmesine yardımcı olmak |
| Uyumlu ana cihaz grubu | 8 litre, G 1/2 ve 920801/ISP yapısındaki tankı kullanan uygun Immergas Victrix kombi revizyonları |
| İlişkili Immergas kodları | 3.020684, 1.019212 ve 1.028252 referanslarıyla ilişkilendirilen cihaz ve üretim revizyonları |
| Üretim standardı | CIMM RP serisi PED 2014/68/AB ve DIN EN 13831 esaslarına göre üretilen genleşme tankı ailesindedir |
| Paket içeriği | 1 adet genleşme tankı; ayrıca gösterilmeyen hortum, rakor, braket, conta ve sabitleme elemanları dahil kabul edilmemelidir |
| Montaj sınıfı | Basınçlı ve sıcak kalorifer devresi nedeniyle yetkin kombi teknik servisi uygulaması |
920801/ISP modeline ait G 1/2 bağlantı bilgisi önemlidir CIMM RP220x450 ürün ailesinde farklı hacim ve bağlantı seçenekleri bulunabilir. Genel RP koduna göre değil, ürünün tam referansı ve mevcut tankın bağlantısı üzerinden seçim yapılmalıdır.
Kombi Genleşme Tankı Nasıl Çalışır?
Kapalı kalorifer devresindeki su ısındığında hacmi artar. Sıkıştırılamayan suyun oluşturduğu bu hacim değişimi karşılanmazsa tesisat basıncı hızla yükselir. Genleşme tankının bir tarafında kalorifer suyu, diğer tarafında ise önceden basınçlandırılmış hava bölümü bulunur.
Su ısındıkça tankın su tarafına doğru ilerler ve esnek membranı hava bölümüne doğru hareket ettirir. Sıkışan hava, artan su hacmini kontrollü biçimde karşılar. Sistem soğuduğunda hava basıncı membranı geri iterek suyun kalorifer devresine dönmesine yardımcı olur.
Membran iki ortamı birbirinden ayırır Sağlam bir genleşme tankında kalorifer suyu ile ön şarj havası doğrudan karışmaz. Membran, su ve hava bölümleri arasında esnek bir ayırıcı olarak görev yapar.
Sabit Membranlı Tank ile Değiştirilebilir Membranlı Tank Arasındaki Fark
CIMM RP Sabit Membranlı Tank
- Membran tank gövdesinin içerisinde sabit yapıdadır.
- Kombi içerisindeki sınırlı alana uygun yassı gövde kullanır.
- Membran ayrı bir yedek parça olarak değiştirilmez.
- Membran hasarında tank grubu yenilenir.
- 920801/ISP ürünü bu sınıftadır.
Değiştirilebilir Membranlı Tank
- Membran flanşlı yapı üzerinden çıkarılabilir.
- Genellikle daha büyük tesisat tanklarında kullanılır.
- Gövde ve bağlantı yapısı kombi tanklarından farklıdır.
- Aynı montaj alanına doğrudan yerleşmeyebilir.
- RP220x450 tankın yerine uygun kabul edilmemelidir.
Hacim aynı olsa bile tanklar birbirinin yerine kullanılamayabilir 8 litre kapasitedeki dairesel, dikdörtgen, G 3/8 veya G 1/2 bağlantılı tankların ölçüleri ve montaj düzenleri farklıdır.
Genleşme Tankı ile Diğer Basınç Parçaları Arasındaki Fark
Genleşme Tankı
- Isınan suyun hacim artışını karşılar.
- Sistem basıncındaki değişimi yumuşatır.
- Hava ve su bölümlerini membranla ayırır.
- Normal çalışma sırasında su tahliye etmez.
- Kalorifer devresine sürekli su eklemez.
Diğer Hidrolik Bileşenler
- Doldurma musluğu tesisata şebeke suyu ekler.
- Emniyet ventili aşırı basınçta su tahliye eder.
- Manometre yalnızca basınç değerini gösterir.
- Basınç sensörü elektronik karta ölçüm iletir.
- Bu parçalar genleşme tankının yerine geçmez.
Emniyet ventilinin su akıtması yalnızca ventil arızası olmayabilir Genleşme tankının havasını kaybetmesi veya membranın hasar görmesi, kalorifer çalışırken basıncın yükselmesine ve 3 bar emniyet ventilinin tahliye yapmasına neden olabilir.
Immergas Victrix Uyumluluk Kontrolü
Immergas Victrix adı farklı üretim dönemlerinde ve farklı kapasitelerde geliştirilmiş çok sayıda yoğuşmalı kombi modelini kapsar. Bu nedenle yalnızca “Victrix genleşme tankı” tanımıyla parça seçilmemelidir.
Cihaz Etiketinden Kontrol
- Immergas Victrix tam model adı
- Kombinin kapasite bilgisi
- Cihaz ürün kodu
- Üretim ve seri numarası
- Ülke ve teknik revizyon bilgisi
- Servis dokümanındaki tank referansı
Eski Tanktan Kontrol
- CIMM 920801/ISP kodu
- 8 litre nominal hacim
- G 1/2 su bağlantısı
- Yaklaşık 220 x 450 mm gövde ölçüsü
- Bağlantı ağzının konumu ve yönü
- Hava valfinin yerleşimi
- Braket ve sabitleme noktaları
Bütün Victrix modellerine evrensel uyumlu değildir Yeni veya farklı kapasiteli Victrix cihazlarda 10 litre, 12 litre ya da başka gövde ve bağlantı düzenine sahip genleşme tankları kullanılabilir.
İlişkili Immergas Referans Kodları
CIMM 920801/ISP tank, piyasa ve teknik parça kayıtlarında birden fazla Immergas referansıyla ilişkilendirilmektedir. Referansların kullanımı cihazın üretim yılına ve yedek parça güncellemesine göre değişebilir.
Yaygın Eşleşen Kodlar
- Immergas 3.020684
- Immergas 1.019212
- Immergas 1.028252
- CIMM 920801
- CIMM 920801/ISP
Kodla Birlikte İncelenecek Özellikler
- Tankın 8 litre olması
- Bağlantının G 1/2 olması
- Dikdörtgen RP220x450 gövde
- Yaklaşık tank derinliği
- Hava ve su bağlantılarının konumu
- Montaj braketlerinin yönü
Eski ve güncel referanslar aynı kayıtta görülebilir Kodlardan yalnızca birinin cihaz dokümanında yer alması mümkündür. Kesin seçimde cihaz seri numarası ve mevcut tankın fiziksel yapısı birlikte değerlendirilmelidir.
Genleşme Tankı Arızasına İşaret Edebilecek Belirtiler
- Kalorifer çalışırken sistem basıncının hızla yükselmesi
- Kombi soğuduğunda basıncın belirgin biçimde düşmesi
- 3 bar emniyet ventilinin sık sık su tahliye etmesi
- Cihaza düzenli aralıklarla su ekleme ihtiyacı oluşması
- Tankın hava valfinden su gelmesi
- Tank gövdesinde şişme, korozyon veya su kaçağı görülmesi
- Kalorifer devresinde geniş basınç dalgalanmaları oluşması
- Isınma sırasında manometre değerinin normalden fazla değişmesi
- Emniyet ventili tahliyesinden sonra basıncın sürekli düşmesi
- Tank bağlantısı çevresinde pas veya sızıntı izi bulunması
Hava valfinden su gelmesi membran hasarını düşündürür Membran yırtıldığında kalorifer suyu hava bölümüne geçebilir. Böyle bir durumda yalnızca hava basılması kalıcı çözüm sağlamaz ve tankın yenilenmesi gerekebilir.
Basınç Yükselmesinde Ayırıcı Teknik Değerlendirme
Genleşme Tankıyla İlişkili Olasılıklar
- Ön şarj havasının azalması
- Membranın yırtılması veya sertleşmesi
- Tankın suyla tamamen dolması
- Hava valfinde kaçak bulunması
- Tank hacminin tesisata yetersiz kalması
- Tank bağlantı kanalının tıkanması
Diğer Hidrolik Olasılıklar
- Doldurma musluğunun tam kapatmaması
- Plakalı eşanjörün devreler arasında kaçırması
- Kalorifer devresinin aşırı doldurulması
- Manometrenin hatalı değer göstermesi
- Elektronik basınç sensörünün sapması
- Emniyet ventilinin sızdırmazlığını kaybetmesi
Basınç cihaz kapalıyken de yükseliyorsa başka ihtimaller değerlendirilmelidir Kombi uzun süre çalışmadığı hâlde basınç artıyorsa doldurma musluğu veya eşanjörler arasındaki iç kaçak ihtimali genleşme tankından ayrı olarak incelenmelidir.
Tank Ön Şarj Basıncının Teknik Önemi
Genleşme tankının hava tarafındaki ön şarj, membranın doğru çalışma noktasında bulunmasını sağlar. Ön şarjın tesisata göre düşük veya yüksek olması tankın kullanılabilir su kabul hacmini ve sistem basıncının davranışını etkiler.
Ön Şarj Düşükse
- Tankın su tarafı erken dolabilir.
- Isınma sırasında basınç hızlı yükselebilir.
- Emniyet ventili tahliye yapabilir.
- Kullanılabilir genleşme hacmi azalabilir.
- Soğuma sonrasında basınç düşebilir.
Ön Şarj Uygun Değilse
- Membran doğru çalışma aralığında hareket etmeyebilir.
- Basınç kararlılığı bozulabilir.
- Tank hacminden yeterince yararlanılamayabilir.
- Pompa ve hidrolik sistem davranışı etkilenebilir.
- Servis ölçümü ve tesisat hesabı gerekebilir.
Ön şarj kontrolü basınçlı su devresi üzerinde yapılmamalıdır Tankın hava basıncı ve cihaz tesisat basıncı birbirinden ayrılarak uygun servis yöntemiyle değerlendirilmelidir. Kontrol ve ayarlama işlemleri yetkin teknik servis tarafından gerçekleştirilmelidir.
Doğru Genleşme Tankı Seçimi İçin Kontrol Listesi
- Üretici markanın CIMM olduğunu doğrulayın.
- Tank üzerinde 920801 veya 920801/ISP kodunu kontrol edin.
- Nominal hacmin 8 litre olduğunu karşılaştırın.
- Su bağlantısının G 1/2 olduğunu doğrulayın.
- Gövdenin dikdörtgen RP220x450 yapıda olduğunu kontrol edin.
- Tank genişliği, uzunluğu ve derinliğini eski ürünle karşılaştırın.
- Su bağlantısının gövde üzerindeki konumunu inceleyin.
- Hava valfinin yönünü ve erişim alanını kontrol edin.
- Sabitleme braketleri ve yuvaları karşılaştırın.
- Kombinin tam Immergas Victrix modelini okuyun.
- Cihazın üretim ve seri numarasını kaydedin.
- 3.020684, 1.019212 veya 1.028252 referanslarını kontrol edin.
- Bağlantı hortumu, rakor ve contaların paket içeriğini doğrulayın.
Etiket ve bağlantı fotoğrafları doğru eşleşmeyi kolaylaştırır Eski tankın üzerindeki etiket, G 1/2 su bağlantısı, hava valfi, gövde ölçüleri, sabitleme noktaları ve kombi model etiketi ayrı ayrı görüntülenmelidir.
Yeni Tank ve Bağlantı Kontrolleri
Tank Gövdesi
- Gövde üzerinde darbe ve derin ezik bulunmamalıdır.
- Kaynak birleşimlerinde çatlak görülmemelidir.
- Epoksi boya yüzeyinde ciddi hasar olmamalıdır.
- Tank şişmiş veya şekli bozulmuş olmamalıdır.
- Hava valfi hasarsız ve koruyucu kapaklı olmalıdır.
- Ürün etiketi sipariş bilgileriyle eşleşmelidir.
Su Bağlantısı ve Montaj Alanı
- G 1/2 diş yapısı hasarsız bulunmalıdır.
- Bağlantı ağzında ezilme veya çapak olmamalıdır.
- Montaj braketi ve yuvaları eski tankla uyumlu olmalıdır.
- Bağlantı hortumu gergin veya bükülmüş kalmamalıdır.
- Eski ve sertleşmiş contalar yeniden kullanılmamalıdır.
- Tank sıcak ve keskin yüzeylere temas etmemelidir.
Tank gövdesi bağlantı borusundan taşınmamalıdır Su bağlantı ağzına veya hava valfine yük uygulanması bağlantı bölgesinde deformasyon ve montaj sonrasında sızıntı oluşturabilir.
Montaj ve Basınç Güvenliği
Genleşme tankı, sıcak ve basınçlı kalorifer devresine bağlı kritik bir hidrolik parçadır. Tankın sökülmesi, montajı, ön şarj kontrolü ve sistemin yeniden devreye alınması uygun ekipmana sahip yetkin kombi teknik servisi tarafından gerçekleştirilmelidir.
- Basınçlı veya sıcak kalorifer devresinde tank bağlantısı açılmamalıdır.
- Cihazın elektrik, gaz ve hidrolik güvenliği sağlanmalıdır.
- Tankın tamamen soğuması ve devrenin güvenli duruma gelmesi beklenmelidir.
- Bağlantı dişi ve karşı rakor zorlanarak hizalanmamalıdır.
- Uygun olmayan adaptör veya bağlantı çapı kullanılmamalıdır.
- Eski sızdırmazlık elemanları teknik olarak değerlendirilmelidir.
- Tank gövdesi brakete sağlam ve gerilimsiz biçimde sabitlenmelidir.
- Ön şarj değeri cihaz ve tesisat koşullarına göre kontrol edilmelidir.
- Montaj sonrasında sistem kontrollü biçimde basınçlandırılmalıdır.
- Soğuk ve sıcak çalışma basınçları karşılaştırılmalıdır.
- Bağlantı bölgesi su kaçağı açısından incelenmelidir.
- Emniyet ventili ve doldurma musluğu ayrıca kontrol edilmelidir.
Tank hava valfine kontrolsüz basınç uygulanmamalıdır Yanlış ön şarj, uygun olmayan gaz kullanımı veya basınç sınırının aşılması membrana ve tank gövdesine zarar verebilir. Servis işlemleri ölçüm ekipmanıyla ve üretici verileri dikkate alınarak yapılmalıdır.
Sık Sorulan Sorular
920801/ISP neyi ifade eder?
CIMM tarafından üretilen, Immergas Victrix kombilerin uygun revizyonlarıyla ilişkilendirilen 8 litre dikdörtgen genleşme tankının ürün referansıdır.
Tankın kapasitesi kaç litredir?
Ürün 8 litre nominal hacme sahiptir.
Su bağlantısı kaç inçtir?
920801/ISP ürününde G 1/2 erkek dişli su bağlantısı bulunmaktadır.
RP220x450 ne anlama gelir?
CIMM’nin dikdörtgen yassı tank gövdesi serisini ve yaklaşık 220 x 450 mm ölçü sınıfını ifade eder.
Bütün Immergas Victrix kombilere uyar mı?
Hayır. Victrix ailesinde farklı hacim, bağlantı ve gövde ölçülerine sahip genleşme tankları kullanılabilir.
3.020684 koduyla uyumlu mudur?
Ürün 3.020684 referansıyla ilişkilendirilmektedir. Kesin eşleşme cihaz modeli, seri numarası ve eski tank üzerinden doğrulanmalıdır.
1.019212 kodunun yerine kullanılabilir mi?
1.019212, bu ürünle ilişkilendirilen Immergas referanslarından biridir. Bağlantı ve ölçü yapısı ayrıca karşılaştırılmalıdır.
1.028252 referansıyla eşleşir mi?
Bu referans da 920801/ISP tankla ilişkilendirilmektedir. Cihaz üretim revizyonu kontrol edilmeden kesin uyum kabul edilmemelidir.
Genleşme tankı arızalanırsa basınç neden yükselir?
Tank suyun ısınma sırasında oluşturduğu hacim artışını karşılayamadığında kalorifer devresi basıncı hızlı biçimde yükselebilir.
Hava valfinden su gelmesi ne anlama gelir?
Membranın hasar görerek kalorifer suyunun hava bölümüne geçtiğini düşündürebilir. Tankın teknik olarak değerlendirilmesi gerekir.
Genleşme tankına hava basılması sorunu çözer mi?
Sorun yalnızca ön şarj kaybıysa uygun servis işlemi fayda sağlayabilir. Membran yırtılmış veya gövde hasarlıysa tankın değiştirilmesi gerekir.
Tankın maksimum çalışma basıncı nedir?
Ürün kayıtlarında ve CIMM RP sınıfında maksimum çalışma basıncı 3 bar olarak belirtilmektedir.
Bağlantı hortumu ve braketler ürünle birlikte gelir mi?
Güncel paket görselinden doğrulanmalıdır. Ayrıca gösterilmeyen hortum, rakor, conta ve braketler pakete dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde Immergas kombinin tam model ve seri etiketini, eski genleşme tankının ürün kodunu, G 1/2 bağlantısını, gövde ölçülerini, hava valfini ve sabitleme noktalarını gösteren fotoğrafları iletebilirsiniz. Proser ekibi; CIMM 920801/ISP, 8 litre kapasite, RP220x450 gövde ve Immergas 3.020684, 1.019212, 1.028252 referansları üzerinden fiziksel ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün dış renk tonu, etiket tasarımı, hava valfi kapağı, kaynak izleri, braket ayrıntıları ve küçük üretim özellikleri tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Immergas Victrix 8 litre genleşme tankı” başlığı değil; CIMM markası, 920801/ISP kodu, G 1/2 bağlantı, RP220x450 ölçü sınıfı, cihazın tam model-seri bilgisi ve eski tankın fiziksel bağlantı düzeni birlikte değerlendirilmelidir.
