Era • GTM1 • 6 Litre • 3/8 Bağlantı • Immergas Uyumlu

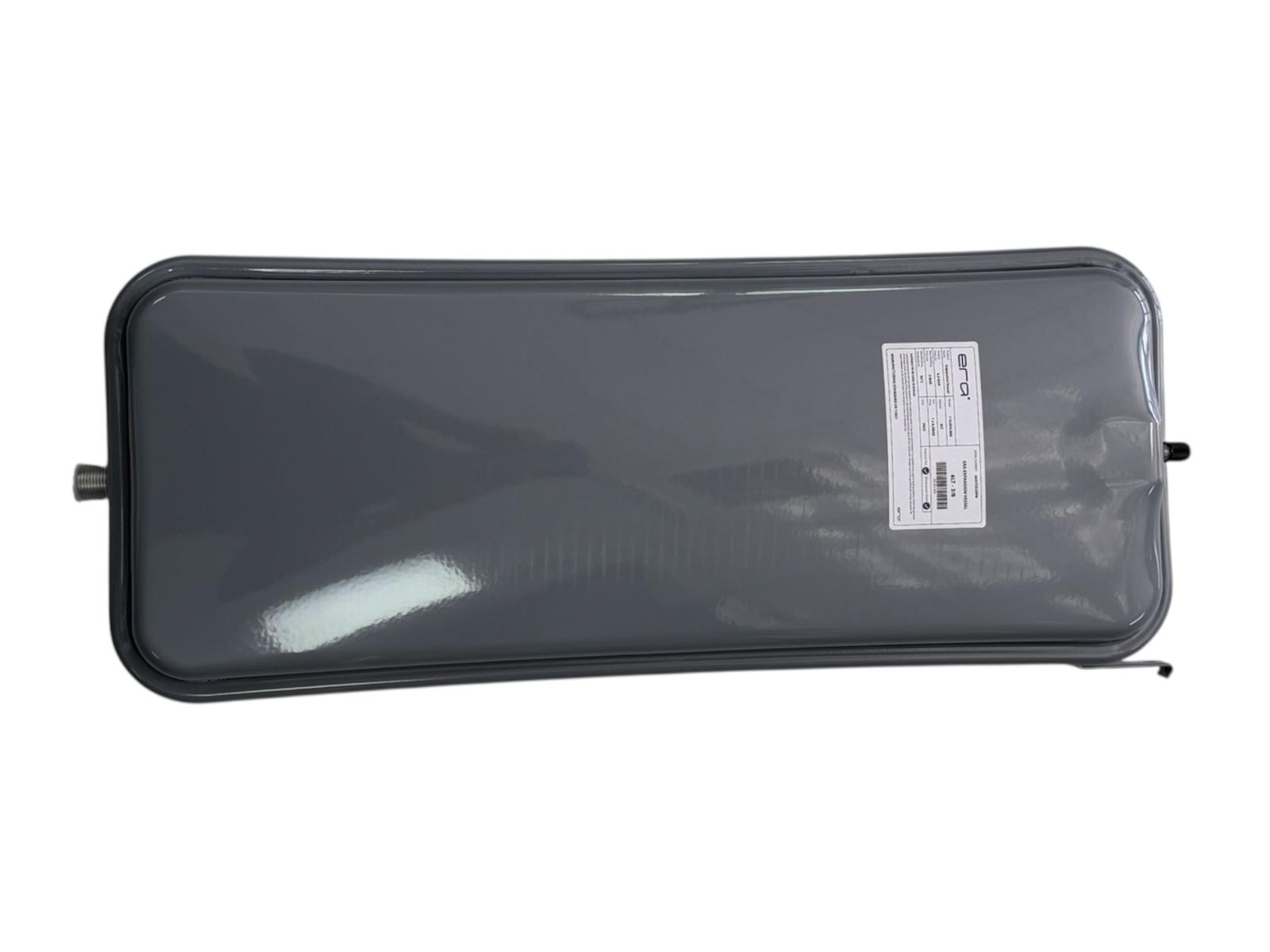

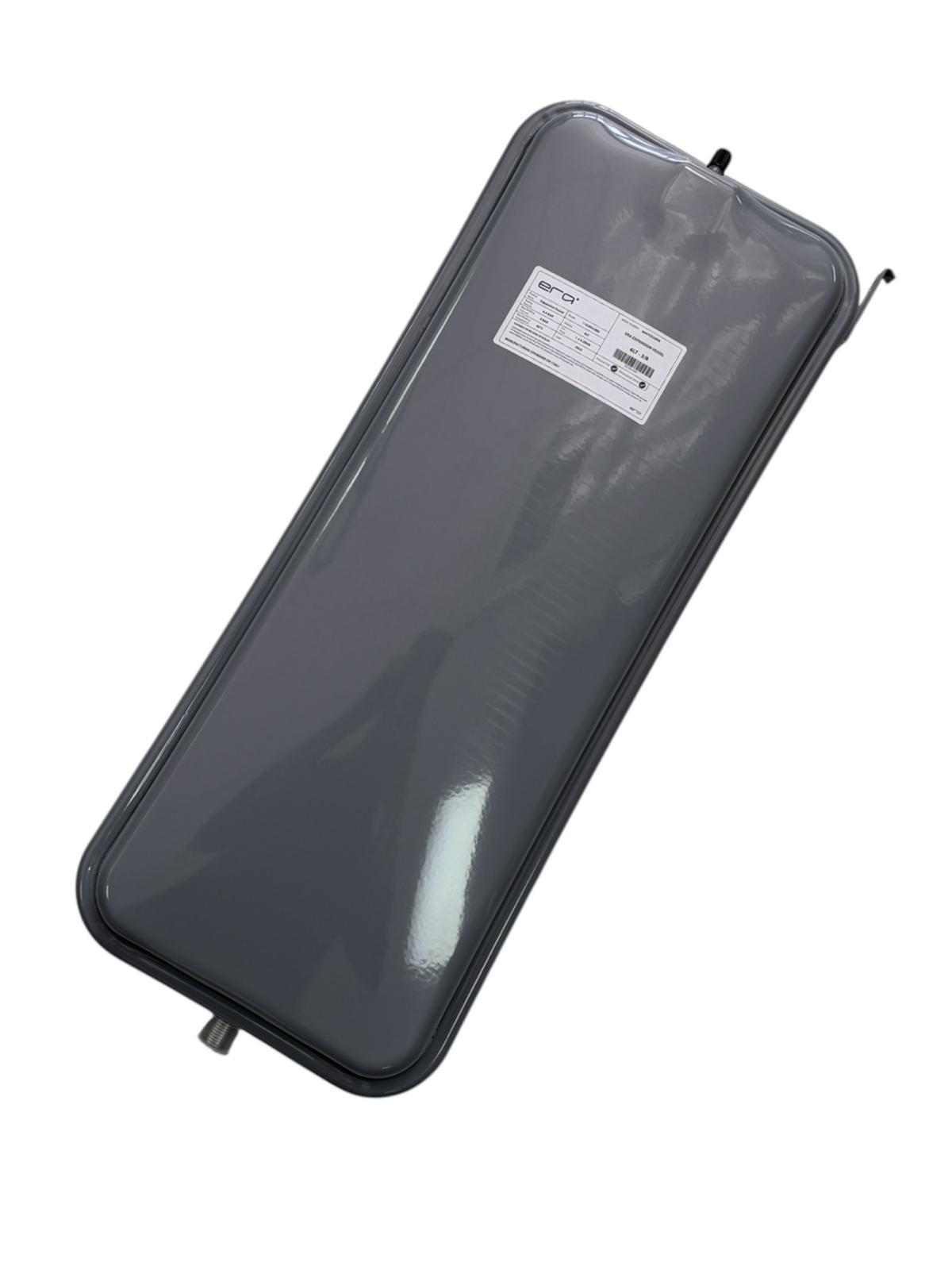

Genleşme Tankı Era 6 Lt 3/8 Dikdörtgen Immergas Uyumlu
Era GTM1 genleşme tankı; Immergas kombilerin uygun cihaz revizyonlarında, kalorifer devresindeki tesisat suyunun ısınması sırasında oluşan hacim değişimini karşılamak ve sistem basıncının dengeli kalmasına yardımcı olmak amacıyla kullanılan 6 litre kapasiteli membranlı yedek parçadır. Dikdörtgen gövdesi ve 3/8 inç bağlantı yapısı ile 1.027080, 1.036267, 1.015138 ve 13N6000623 referanslarıyla ilişkilendirilen tank geometrisine alternatif olarak sunulur. Sipariş öncesinde cihaz modeli, gövde ölçüsü, bağlantı konumu ve üst sabitleme düzeni karşılaştırılmalıdır.
Ürün Kimliği ve Referans Ayrımı
- Ürün markası
- Era
- Model kodu
- GTM1
- Ürün tipi
- Kombi genleşme tankı
- Nominal kapasite
- 6 litre
- Bağlantı ölçüsü
- 3/8 inç
- Gövde biçimi
- Yassı dikdörtgen
- Kullanım devresi
- Kapalı kalorifer devresi
- Paket içeriği
- 1 adet genleşme tankı
Era ürün ile orijinal referans kodları birbirinden ayrılmalıdır
1.027080, 1.036267 ve 1.015138 Immergas yedek parça kataloglarında
kullanılan referanslardır. 13N6000623 ise aynı ölçü ve bağlantı grubuyla
ilişkilendirilen üretici referanslarından biridir. Satışa sunulan ürün
Era marka uyumlu yedek parçadır; orijinal Immergas ürün olarak
değerlendirilmemelidir.
Basınç Dengeleme Görevi
Kalorifer suyunun ısınarak genişlemesi sırasında oluşan hacim artışını membranlı hazne içinde karşılayarak sistem basıncındaki ani yükselmelerin sınırlandırılmasına yardımcı olur.
Kompakt Dikdörtgen Gövde
Kombi kasası içindeki sınırlı montaj alanına yerleşebilmesi için yassı ve dikdörtgen biçimde üretilmiştir. Gövde biçimi kadar askı ve bağlantı noktalarının konumu da önemlidir.

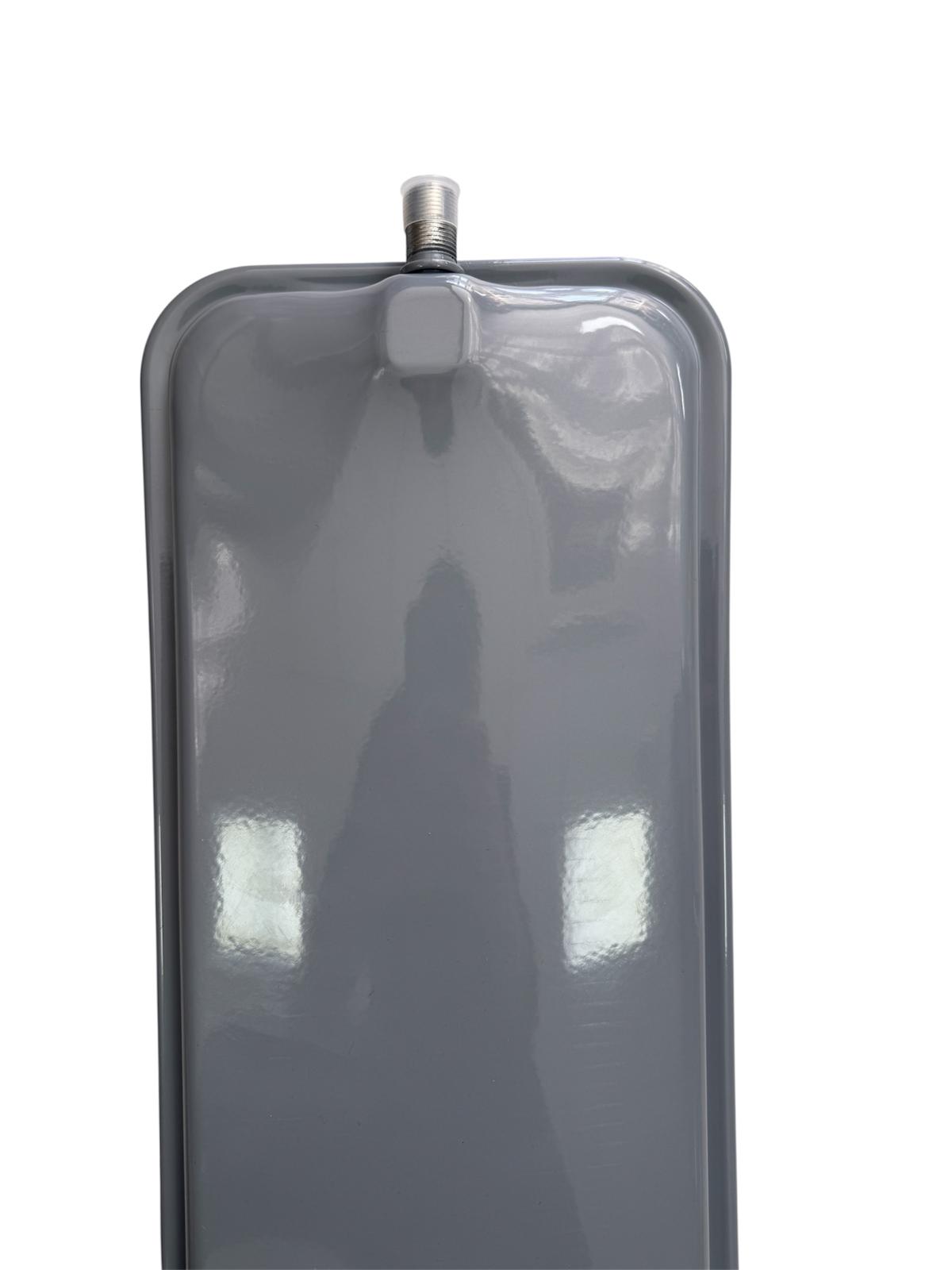

3/8 Hidrolik Bağlantı
Tankın kalorifer devresine bağlandığı dişli giriş 3/8 inç ölçüsündedir. Hortum, rakor ve bağlantı yönü eski tank üzerinden ayrıca doğrulanmalıdır.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Era 6 Litre 3/8 Dikdörtgen Immergas Uyumlu Genleşme Tankı |
| Marka / model | Era / GTM1 |
| Parça sınıfı | Kapalı kalorifer devresi için membranlı kombi genleşme tankı |
| Nominal hacim | 6 litre |
| Bağlantı çapı | 3/8 inç dişli hidrolik bağlantı |
| Gövde formu | Yassı ve dikdörtgen kombi içi tank |
| Uyumlu marka grubu | Immergas kombilerin uygun EOLO, Mini, NIKE ve Star platformları |
| Uyumlu referanslar | 1.027080, 1.036267, 1.015138 ve 13N6000623 |
| Referans gövde ölçüsü | Bu kod grubundaki eşdeğer tanklar piyasada yaklaşık 490 × 200 × 70 mm ölçüsüyle listelenmektedir. Güncel Era ürünün kesin ölçüsü ürün etiketi ve fiziksel ölçümle doğrulanmalıdır. |
| Temel görev | Isınan tesisat suyundaki hacim artışını karşılamak ve sistem basıncının çalışma aralığında kalmasına yardımcı olmak |
| Tank yapısı | Metal dış gövde, hava bölümü, su bölümü ve iki bölümü ayıran esnek membran yapısı |
| Ön hava basıncı | Sabit bir değer olarak kabul edilmemelidir; cihaz servis verisi, tesisat statik yüksekliği ve tank etiketi esas alınmalıdır |
| Paket içeriği | 1 adet genleşme tankı; bağlantı hortumu, conta, rakor ve montaj vidası ürün görselinde ayrıca gösterilmiyorsa dahil değildir |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |

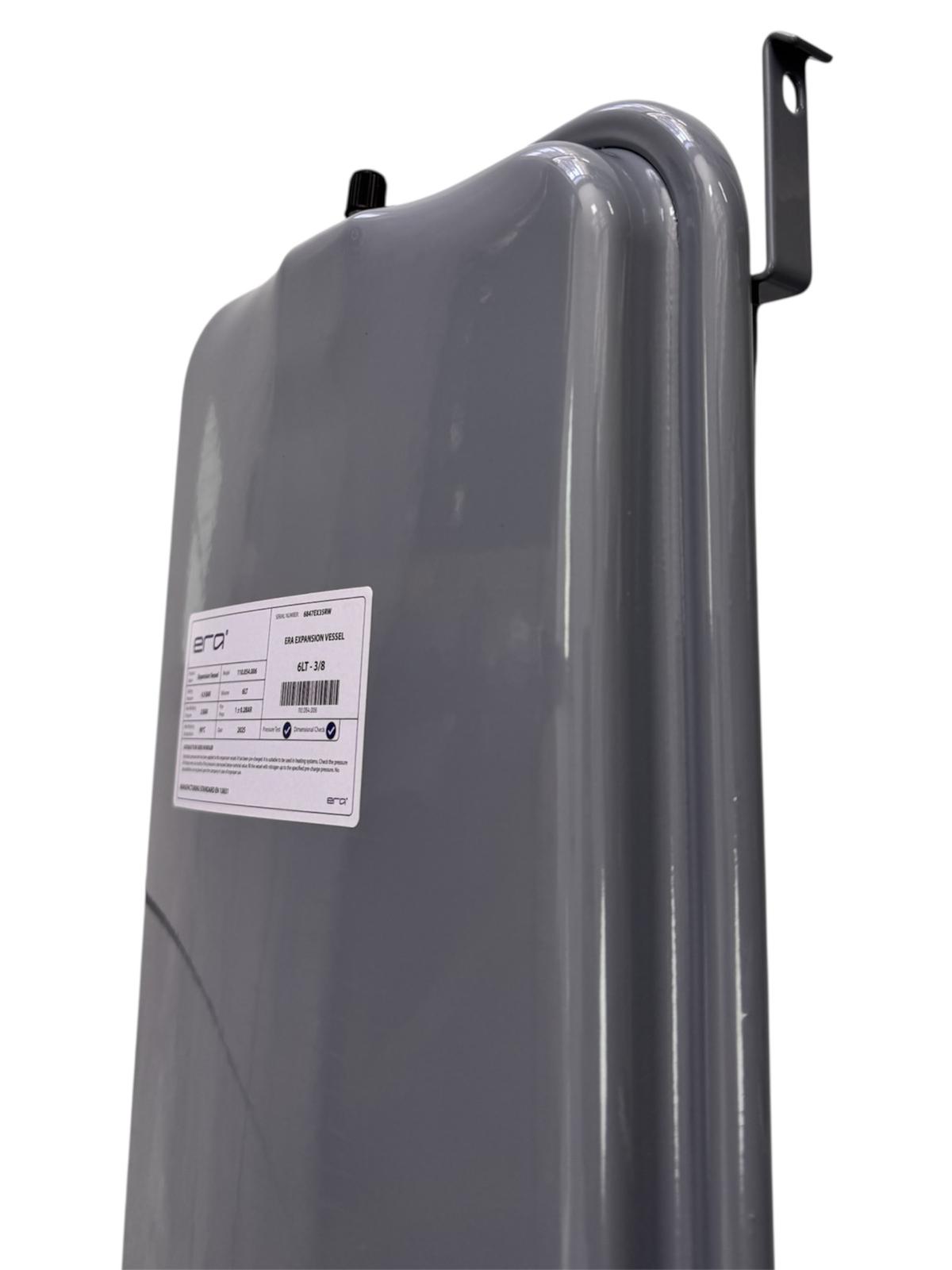

Tank etiketi teknik seçimde önceliklidir
Genleşme tankının gövdesinde bulunan kapasite, bağlantı, maksimum çalışma
basıncı ve fabrika ön basıncı bilgileri kontrol edilmelidir. Benzer dış
görünüme sahip tankların hacmi, kalınlığı veya askı konumu farklı olabilir.
Genleşme Tankı Nasıl Çalışır?
Kombinin kalorifer devresi kapalı bir su sistemidir. Tesisat suyu ısındığında hacmi artar ve bu değişim sistem basıncını yükseltir. Genleşme tankının içerisinde su bölümü ile basınçlandırılmış hava bölümü, esnek bir membranla birbirinden ayrılır.
Isınan suyun hacmi arttığında su, tankın membranını hava bölümüne doğru hareket ettirir. Sıkışan hava, hacim artışını kontrollü biçimde karşılar. Sistem soğuduğunda hava basıncı membranı geri iterek tankta bulunan suyun yeniden kalorifer devresine dönmesine yardımcı olur.
Doğru çalışan tank basınç değişimini sınırlar
Kombi soğuk durumdan çalışma sıcaklığına çıktığında manometrede belirli
miktarda yükselme normaldir. Basıncın çok hızlı şekilde emniyet sınırına
ulaşması ise tank havası, membran veya tank hacmi yönünden kontrol
gerektirir.
Genleşme Tankı ile Tesisat Su Deposu Arasındaki Fark
Kombi Genleşme Tankı
- Kapalı kalorifer devresine bağlıdır.
- Isınan suyun hacim artışını karşılar.
- Membran ve basınçlandırılmış hava bölümüyle çalışır.
- Sisteme sürekli yeni su sağlamak için kullanılmaz.
- 6 litre değeri tankın nominal iç hacmini ifade eder.
Kullanım Suyu Deposu
- Musluklardan alınan sıcak suyu depolayabilir.
- Genellikle çok daha yüksek hacme sahiptir.
- Kombi genleşme tankının görevini yerine getirmez.
- Bağlantı ve hijyen gereksinimleri farklıdır.
- Bu ürün kullanım suyu depolama tankı değildir.
6 litre kapasite, kullanılabilir su miktarı değildir
Tank içerisindeki toplam hacmin bir bölümü hava tarafına ayrılır. Sistemde
karşılanabilecek gerçek genleşme miktarı ön basınca, çalışma basıncına ve
tesisat koşullarına göre değişir.
Uyumlu Referans ve Cihaz Grupları
Era GTM1 genleşme tankı; 1.027080, 1.036267, 1.015138 ve 13N6000623 referanslarıyla ilişkilendirilen Immergas kombi tanklarına alternatif olarak listelenmektedir. Bu referanslar farklı ülkelerde ve üretim dönemlerinde güncellenmiş veya birbirinin yerine kullanılan kodlar olarak görülebilir.
İlişkilendirilen Cihaz Aileleri
- Immergas EOLO Star uygun revizyonları
- Immergas Mini EOLO ve Mini EOLO X serileri
- Immergas Mini NIKE ve Mini NIKE X serileri
- Immergas NIKE Star uygun revizyonları
- Immergas EOLO Mythos uygun modelleri
- Immergas Mini Maior uygun cihaz revizyonları
Sipariş Öncesi Karşılaştırma
- Kombinin tam model ve üretim etiketi
- Eski tank üzerindeki ürün kodu
- 6 litre kapasite bilgisi
- 3/8 inç bağlantı çapı
- Bağlantı rekorunun yönü ve konumu
- Üst askı, kanca ve vida noktaları
- Tankın uzunluk, genişlik ve kalınlığı
- Bağlantı hortumunun tank üzerindeki yerleşimi
Model ailesi tek başına kesin uyumluluk sağlamaz
Aynı Immergas model adı altında farklı üretim tarihine, kapasiteye ve
hidrolik yerleşime sahip cihaz revizyonları bulunabilir. Eski tankın kodu,
ölçüsü ve sabitleme sistemi görülmeden yalnızca “EOLO” veya “NIKE”
adına göre seçim yapılmamalıdır.
Arıza Belirtileri ve Teknik Değerlendirme
- Kombi ısındığında tesisat basıncının kısa sürede belirgin biçimde yükselmesi
- Sistem soğuduğunda basıncın yeniden çok düşük seviyeye gerilemesi
- Kalorifer çalışırken emniyet ventilinden su tahliye edilmesi
- Kombiye sık aralıklarla tesisat suyu ekleme ihtiyacı oluşması
- Tank gövdesinde pas, şişme, ezilme veya su kaçağı görülmesi
- Hava valfi bölgesinden su gelmesi ve membran ayrımının kaybolması
- Ön hava basıncının kontrol sonrasında korunamaması
- Tank bağlantı rekoru veya hortum çevresinde nem ve korozyon oluşması
Hava valfinden su gelmesi önemli bir teşhis bulgusudur
Hava valfi tarafında su görülmesi, tankın su ve hava bölümlerini ayıran
membranın hasar gördüğünü gösterebilir. Böyle bir durumda yalnızca hava
basılması kalıcı çözüm sağlamaz ve tankın değiştirilmesi gerekebilir.
Basınç Yükselmesinde Ayırıcı Teşhis
Genleşme Tankı Kaynaklı Olabilecek Durum
- Basınç özellikle kalorifer suyu ısındığında yükselir.
- Soğuma sonrasında basınç tekrar belirgin biçimde düşer.
- Tank ön basıncı yoktur veya kısa sürede kaybolur.
- Emniyet ventili çoğunlukla ısıtma sırasında tahliye yapar.
Farklı Parçalardan Kaynaklanabilecek Durum
- Doldurma musluğu içten kaçırıyorsa basınç kombi çalışmasa da yükselebilir.
- Plakalı eşanjör kaçağında şebeke suyu kalorifer devresine geçebilir.
- Arızalı manometre veya basınç sensörü yanlış değer gösterebilir.
- Emniyet ventili kir veya conta hasarı nedeniyle düşük basınçta sızdırabilir.
Tek belirtiye göre parça değişimi yapılmamalıdır
Tesisat basıncının yükselmesi her zaman genleşme tankının arızalı olduğu
anlamına gelmez. Doldurma musluğu, plakalı eşanjör, emniyet ventili,
manometre ve basınç sensörü birlikte değerlendirilmelidir.
Basınç Düşmesi Her Zaman Genleşme Tankından Kaynaklanmaz
Kombi basıncının düzenli olarak azalması; radyatör ve tesisat bağlantıları, otomatik hava purjörü, pompa grubu, emniyet ventili, eşanjör contaları, tahliye hattı veya cihaz içindeki diğer hidrolik bağlantılardan kaynaklanabilir. Arızalı genleşme tankı, basınç yükselmesine bağlı olarak emniyet ventilinin su boşaltmasına ve sistem soğuduğunda basıncın düşük kalmasına neden olabilir; ancak doğrudan tesisat kaçağını onarmaz.
Sürekli su eklemek kalıcı çözüm değildir
Sisteme sık sık taze su eklenmesi, tesisata oksijen ve mineral taşınmasına
neden olabilir. Basınç kaybının kaynağı bulunmadan yalnızca doldurma
musluğuyla su takviyesi yapılması korozyon ve tortu riskini artırabilir.
Doğru Parça Seçimi İçin Kontrol Listesi
- Ürün markasının Era, model kodunun GTM1 olduğunu doğrulayın.
- Eski tankın 6 litre kapasiteye sahip olduğunu kontrol edin.
- Hidrolik bağlantının 3/8 inç ölçüsünde olduğunu karşılaştırın.
- Eski tank üzerindeki Immergas referans kodunu okuyun.
- 1.027080, 1.036267, 1.015138 veya 13N6000623 kod eşleşmesini inceleyin.
- Tankın uzunluk, genişlik ve kalınlığını fiziksel olarak ölçün.
- Üst askı kancasının ve vida sabitlemesinin yerini karşılaştırın.
- Bağlantı rekorunun gövde üzerindeki yönünü kontrol edin.
- Mevcut hortumun uzunluğunu ve bağlantı biçimini inceleyin.
- Paket içinde conta, hortum veya sabitleme elemanı bulunup bulunmadığını doğrulayın.
Etiket ve bağlantı fotoğrafı seçim hatasını azaltır
Kombinin model etiketi, eski tankın tamamı, ürün kodu, bağlantı rekoru,
üst askı noktası ve tankın cihaz içindeki konumu ayrı ayrı
görüntülenmelidir.
Montaj, Ön Basınç ve Sistem Güvenliği
Genleşme tankı değişimi kapalı ve basınçlı kalorifer devresine müdahale gerektirir. İşlem öncesinde kombi kapatılmalı, cihazın soğuması beklenmeli ve elektrik, gaz ve su güvenliği yetkin teknik servis tarafından sağlanmalıdır.
- Tank ön basıncı, kalorifer devresinin su basıncı sıfırlanmadan doğru biçimde değerlendirilemez.
- Ön basınç değeri rastgele belirlenmemeli; cihaz servis dokümanı ve tesisat koşulları esas alınmalıdır.
- Tank gövdesi delinmemeli, kaynak yapılmamalı veya yüksek ısıya maruz bırakılmamalıdır.
- Bağlantı hortumu tıkanma, çatlak, ezilme ve kireç birikimi açısından kontrol edilmelidir.
- Dişli bağlantı aşırı kuvvet uygulanarak sıkılmamalıdır.
- Askı ve sabitleme noktaları tankın ağırlığını güvenli biçimde taşımalıdır.
- Montaj sonrasında bağlantı noktaları sızdırmazlık kontrolüne alınmalıdır.
- Kombinin soğuk ve sıcak çalışma basıncı birlikte gözlenmelidir.
Basınçlı tanka kontrolsüz müdahale edilmemelidir
Yanlış ön basınç ayarı, uygun olmayan bağlantı veya hatalı sabitleme;
sistem basıncının dengesiz çalışmasına, su kaçağına ve emniyet ventilinin
tahliye yapmasına neden olabilir. Değişim ve ayar işlemleri yetkin kombi
teknik servisi tarafından yapılmalıdır.
Sık Sorulan Sorular
Era GTM1 genleşme tankının kapasitesi nedir?
Ürün 6 litre nominal hacme sahiptir. Bu değer tankın toplam iç hacmini ifade eder; kullanılabilir genleşme miktarı sistem ve ön basınç koşullarına göre değişir.
Tankın bağlantısı kaç inçtir?
Hidrolik bağlantı ölçüsü 3/8 inçtir. Diş ölçüsünün yanında bağlantı yönü ve hortum yerleşimi de karşılaştırılmalıdır.
1.036267 ile 1.015138 aynı tank grubunda mıdır?
Bu kodlar farklı Immergas kataloglarında 6 litre dikdörtgen tank grubuyla ilişkilendirilmektedir. Yine de cihaz revizyonu ve eski tankın fiziksel yapısı kontrol edilmelidir.
13N6000623 neyi ifade eder?
6 litre, 3/8 bağlantılı dikdörtgen tank geometrisiyle ilişkilendirilen üretici referanslarından biridir. Era marka ürünün kendi model kodu GTM1’dir.
Ürün orijinal Immergas genleşme tankı mıdır?
Hayır. Bu ürün Era marka, belirtilen Immergas referanslarıyla eşleştirilen uyumlu yedek parçadır.
Kombi ısındığında basınç neden yükseliyor?
Tankta yeterli hava basıncı bulunmaması, membran hasarı veya tankın devreyle bağlantısının tıkanması basıncın hızla yükselmesine neden olabilir. Doldurma musluğu ve plakalı eşanjör de kontrol edilmelidir.
Genleşme tankına yeniden hava basılabilir mi?
Membran sağlam ve tank gövdesi uygun durumdaysa ön basınç servis prosedürüne göre kontrol edilebilir. Hava valfinden su geliyorsa membran hasarı ihtimali yüksektir ve tank değişimi gerekebilir.
Bağlantı hortumu ürünle birlikte gelir mi?
Paket içeriği güncel ürün görseliyle doğrulanmalıdır. Hortum, conta, rakor veya montaj vidası ayrıca gösterilmiyorsa pakete dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin model etiketini, eski genleşme tankının ürün kodunu, bağlantı rekorunu, üst askı noktasını ve cihaz içerisindeki montaj konumunu gösteren fotoğrafları iletebilirsiniz. Proser ekibi; Era GTM1 model kodu, 6 litre kapasite, 3/8 bağlantı ve Immergas referans kodları üzerinden fiziksel eşleştirmeye yardımcı olur.
Önemli Bilgilendirme
Ürün rengi, dış yüzey kaplaması, kaynak izleri, hava valfi kapağı ve küçük gövde ayrıntıları üretim partisine göre değişebilir. Doğru seçimde yalnızca ürün görseli değil; Era GTM1 model bilgisi, 6 litre kapasite, 3/8 bağlantı, 1.027080, 1.036267, 1.015138 ve 13N6000623 referansları, gövde ölçüsü, bağlantı yönü ve sabitleme sistemi birlikte değerlendirilmelidir.
