ÖNAYSAN • 8 Litre • Tek Giriş • G 1/2 • Ø389 mm • H85 mm

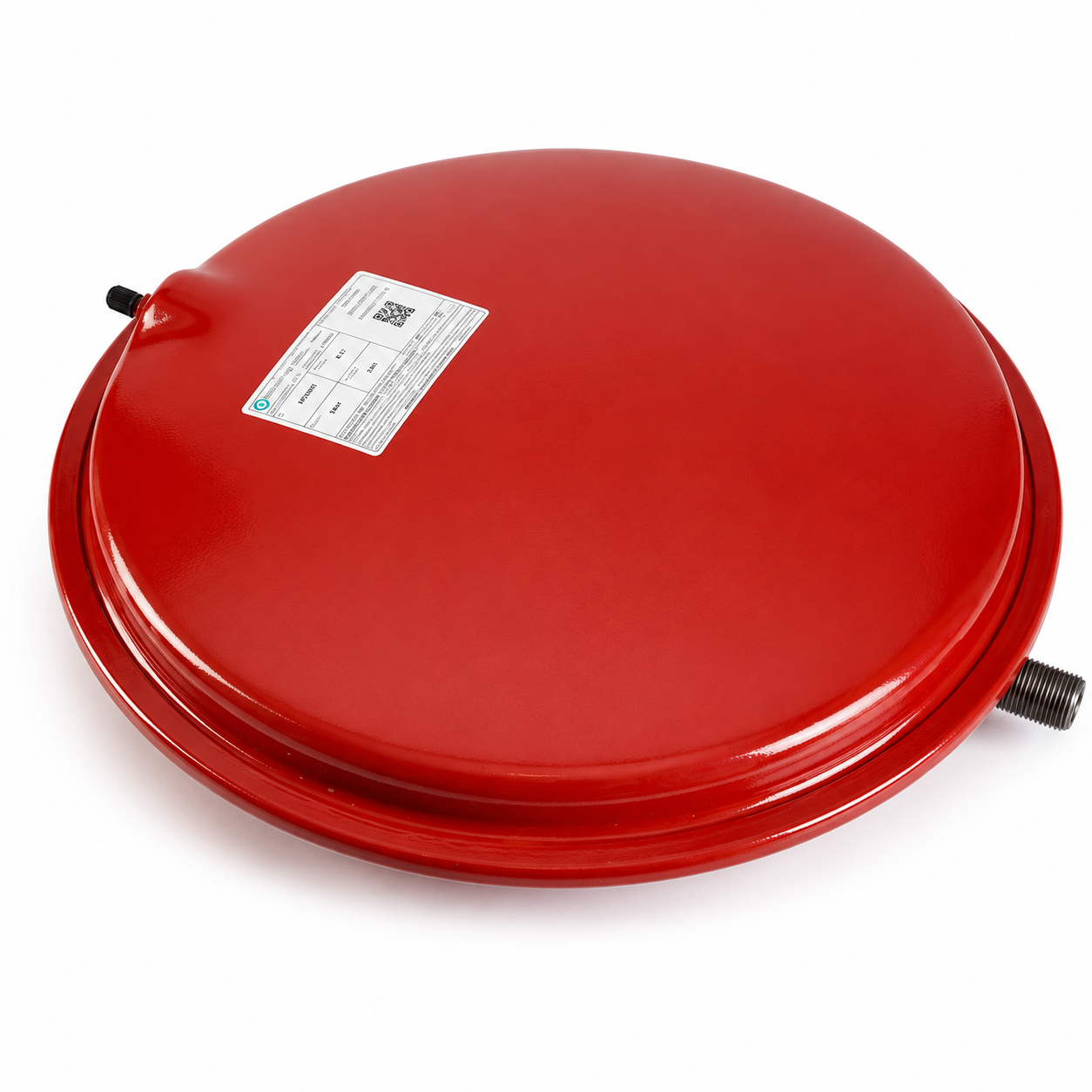

Kombi Genleşme Tankı Önaysan ECA – Bosch – Buderus Tek Giriş 1/2 8 Litre
Önaysan 8 litre tek girişli kombi genleşme tankı; uygun ECA, Bosch ve Buderus cihazların kapalı kalorifer devresinde ısınan suyun hacim artışını karşılamak ve tesisat basıncındaki ani değişimleri azaltmak amacıyla kullanılan membranlı basınç dengeleme tankıdır. Ø389 mm çap, 85 mm gövde yüksekliği ve G 1/2 tek hidrolik bağlantı yapısıyla tanımlanan ürün, çift bağlantılı veya purjör portlu tanklarla karıştırılmamalıdır.
Ürün Kimliği ve Doğrulanmış Ölçüler
- Üretici
- Önaysan
- Nominal hacim
- 8 litre
- Gövde yüksekliği
- 85 mm
- Tank çapı
- Ø389 mm
- Su bağlantısı
- G 1/2
- Bağlantı tipi
- Tek giriş
- Maksimum basınç
- 3 bar
- Uyumluluk grubu
- ECA / Bosch / Buderus
Önaysan üretici kayıtlarında iki membran seçeneği bulunur Aynı 8 litre, 85 mm, Ø389 mm ve G 1/2 teknik yapıda 211100021221130 kodlu SBR membranlı ve 212100021221130 kodlu NBR membranlı versiyonlar bulunmaktadır. Teslim edilecek ürünün tam model numarası ve membran tipi etiket üzerinden doğrulanmalıdır.
8 Litre Dengeleme Hacmi
Kalorifer devresindeki su ısındığında ortaya çıkan hacim artışını karşılayarak sistem basıncının daha kontrollü kalmasına yardımcı olur.
Tek G 1/2 Su Bağlantısı
Tankın kalorifer devresine bağlandığı tek hidrolik port G 1/2 ölçüsündedir. Çift su bağlantılı ürünlerden teknik olarak ayrılır.
Ø389 x 85 mm Kompakt Gövde
Geniş ve yassı tank geometrisi, aynı ölçü sınıfını kullanan kombilerin iç veya arka montaj alanlarına uygun yapı sunar.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Önaysan ECA – Bosch – Buderus Uyumlu Tek Girişli Kombi Genleşme Tankı |
| Üretici | Önaysan |
| Nominal hacim | 8 litre |
| Gövde yüksekliği / kalınlığı | 85 mm |
| Dış çap | 389 mm |
| Hidrolik bağlantı | G 1/2 |
| Su bağlantı sayısı | Tek giriş |
| Maksimum çalışma basıncı | 3 bar |
| Önaysan model – SBR | 211100021221130 |
| Önaysan model – NBR | 212100021221130 |
| Membran seçeneği | Ürün versiyonuna göre SBR veya NBR; teslim edilen tankın etiketi esas alınmalıdır |
| Tank yapısı | Kapalı kalorifer devresine uygun sabit membranlı genleşme tankı |
| Dış yüzey | Önaysan ürün ailesinde korozyona karşı epoksi toz boya uygulaması kullanılmaktadır |
| Temel görevi | Isınan kalorifer suyunun hacim artışını karşılamak ve sistem basıncının kontrol altında tutulmasına yardımcı olmak |
| Uyumluluk | Aynı 8 litre, Ø389 x 85 mm ve G 1/2 tek giriş tank yapısını kullanan uygun ECA, Bosch ve Buderus cihaz revizyonları |
| Ön şarj basıncı | Cihaza ve tesisata uygun değer teknik servis tarafından doğrulanmalıdır; yalnızca tank hacmine bakılarak ayar yapılmamalıdır |
| Paket içeriği | 1 adet genleşme tankı; hortum, rakor, conta, braket ve diğer bağlantı parçaları ayrıca gösterilmedikçe dahil kabul edilmemelidir |
| Üretim | Türkiye |
| Montaj sınıfı | Sıcak ve basınçlı kalorifer devresi nedeniyle yetkin kombi teknik servisi uygulaması |
Tek girişli model, önceki çift çıkışlı purjörlü tankla aynı ürün değildir Her iki tank 8 litre ve benzer gövde ölçülerinde olabilir; ancak bu modelde kalorifer devresi için tek G 1/2 hidrolik bağlantı bulunur. İkinci purjör/hidrolik port gerektiren cihazlarda doğrudan alternatif kabul edilmemelidir.
Genleşme Tankı Nasıl Çalışır?
Kombinin kapalı kalorifer devresindeki su ısındıkça hacmi artar. Genleşen su için yeterli esneklik bulunmadığında tesisat basıncı hızla yükselir. Genleşme tankı, su tarafı ile basınçlandırılmış gaz tarafını esnek bir membran aracılığıyla birbirinden ayırarak bu hacim değişimini karşılar.
Isıtma sırasında devredeki suyun bir bölümü tankın su tarafına ilerler ve membranı gaz bölümüne doğru hareket ettirir. Sistem soğuduğunda ise gaz tarafının oluşturduğu karşı basınç, suyun tekrar kalorifer devresine dönmesine yardımcı olur.
Sağlıklı genleşme tankı basınç değişimini yumuşatır Amaç sistem basıncını tek bir sabit değere kilitlemek değil, ısınma ve soğuma sırasında oluşan hacim değişimini kontrollü şekilde karşılamaktır.
Tek Girişli ile Çift Bağlantılı Tank Arasındaki Fark
Bu Ürün: Tek Girişli Tank
- Kalorifer devresi için tek G 1/2 su bağlantısı bulunur.
- 8 litre nominal hacme sahiptir.
- Ø389 mm çap ve 85 mm gövde sınıfındadır.
- İkinci hidrolik veya purjör portu bulunmaz.
- Tek giriş kullanan uygun cihazlarla eşleştirilir.
Çift Bağlantılı / Purjörlü Tank
- Ana bağlantıya ek ikinci port bulunabilir.
- İkinci port purjör veya cihazın özel hidrolik düzeniyle ilişkilidir.
- Bağlantı geometrisi farklıdır.
- Aynı litre değerinde olsa bile doğrudan eşdeğer değildir.
- Cihazın orijinal hidrolik düzeni esas alınmalıdır.
Bağlantı sayısı adaptörle gelişigüzel değiştirilmemelidir Kombinin tasarımında ikinci bir bağlantı gerekiyorsa tek girişli tankı uygun olmayan bağlantılarla dönüştürmek yerine doğru tank tipi kullanılmalıdır.
SBR ve NBR Membran Seçenekleri
Önaysan'ın resmi ürün kayıtlarında aynı 8 litre, 85 mm yüksekliğe, Ø389 mm çapa, G 1/2 bağlantıya ve 3 bar maksimum çalışma basıncına sahip iki ürün numarası bulunmaktadır. Temel fark membran malzemesi seçeneğidir.
211100021221130
- Nominal hacim: 8 litre
- Yükseklik: 85 mm
- Çap: 389 mm
- Bağlantı: G 1/2
- Maksimum basınç: 3 bar
- Membran: SBR
212100021221130
- Nominal hacim: 8 litre
- Yükseklik: 85 mm
- Çap: 389 mm
- Bağlantı: G 1/2
- Maksimum basınç: 3 bar
- Membran: NBR
Membran malzemesi sipariş öncesinde etiket üzerinden doğrulanmalıdır Görsel ölçülerin aynı olması tankların model kodunun göz ardı edilebileceği anlamına gelmez. Stoktaki ürünün SBR veya NBR versiyonu ürün etiketiyle netleştirilmelidir.
ECA, Bosch ve Buderus Uyumluluk Kontrolü
Bu tank ECA, Bosch ve Buderus cihazlarla uyumlu olarak kullanılan 8 litrelik tek girişli tank grubundadır. Ancak bu markaların tüm kombileri aynı genleşme tankını kullanmaz. Üretim serisine göre hacim, bağlantı konumu, tank çapı, gövde kalınlığı ve sabitleme düzeni değişebilir.
Cihazdan Kontrol Edilecekler
- Marka ve tam kombi modeli
- Cihaz kapasitesi
- Ürün veya cihaz kodu
- Üretim ve seri numarası
- Hidrolik platform revizyonu
- Servis kataloğundaki tank referansı
Eski Tanktan Kontrol Edilecekler
- 8 litre hacim
- Ø389 mm çap
- 85 mm gövde kalınlığı
- G 1/2 tek su bağlantısı
- Bağlantının tank üzerindeki konumu
- Hava valfinin yönü
- Montaj ve sabitleme noktaları
“ECA Bosch Buderus 8 litre” ifadesi tek başına yeterli değildir Aynı markalarda farklı gövde geometrisine sahip tek veya çift bağlantılı tanklar bulunabilir. Ø389 x 85 mm ölçü ve G 1/2 tek giriş yapısı mutlaka karşılaştırılmalıdır.
Genleşme Tankı Arızasına İşaret Edebilecek Belirtiler
- Kombi soğukken normal olan basıncın kalorifer çalışınca hızla yükselmesi
- Sistem basıncının 3 bar seviyesine yaklaşması
- 3 bar emniyet ventilinden su tahliye edilmesi
- Kombi soğuduğunda basıncın belirgin şekilde düşmesi
- Cihaza sık aralıklarla yeniden su eklenmesi gerekmesi
- Tank hava valfi tarafında su görülmesi
- Tank gövdesinde korozyon veya su sızıntısı bulunması
- Isıtma ve soğuma arasında geniş basınç dalgalanmaları oluşması
Hava valfinden su çıkması membran hasarını düşündürebilir Membran bütünlüğünü kaybettiğinde kalorifer suyu tankın gaz tarafına geçebilir. Böyle bir durumda yalnızca yeniden hava basılması kalıcı çözüm sağlamaz.
Basınç Sorunlarında Ayırıcı Teknik Değerlendirme
Tankla İlişkili Olasılıklar
- Ön şarjın azalması
- Membranın hasar görmesi
- Tankın suyla dolarak genleşme hacmini kaybetmesi
- Hava valfinde kaçak oluşması
- Tank bağlantı hattının tıkanması
- Yanlış hacimli tank kullanılması
Diğer Hidrolik Olasılıklar
- Doldurma musluğunun su geçirmesi
- Eşanjörde devreler arasında iç kaçak oluşması
- Kalorifer devresinin fazla doldurulması
- Emniyet ventilinin sızdırmazlığını kaybetmesi
- Manometre veya basınç sensöründe ölçüm sapması
- Kombi veya tesisatta su kaçağı bulunması
Basınç cihaz çalışmadan da yükseliyorsa tank dışındaki nedenler araştırılmalıdır Soğuk cihazda zamanla sürekli basınç yükselmesi, doldurma hattı veya eşanjör içerisindeki kaçak gibi farklı bir hidrolik problemi düşündürebilir.
Doğru Genleşme Tankı Seçimi İçin Kontrol Listesi
- Üreticinin Önaysan olduğunu doğrulayın.
- Nominal hacmin 8 litre olduğunu kontrol edin.
- Gövde çapını Ø389 mm olarak karşılaştırın.
- Gövde yüksekliği/kalınlığının 85 mm olduğunu doğrulayın.
- Su bağlantısının G 1/2 olduğunu kontrol edin.
- Tankın tek girişli olduğunu doğrulayın.
- Çift çıkışlı veya purjörlü tankla karıştırmayın.
- 211100021221130 veya 212100021221130 model kodunu kontrol edin.
- SBR veya NBR membran versiyonunu ürün etiketinden doğrulayın.
- Su bağlantısının tank üzerindeki yönünü eski ürünle karşılaştırın.
- Hava valfinin konumunu inceleyin.
- Montaj braketi ve cihaz içerisindeki boşluğu karşılaştırın.
- Kombinin tam ECA, Bosch veya Buderus model-seri bilgisini doğrulayın.
En güvenilir seçim ölçü ve bağlantı karşılaştırmasıyla yapılır Eski tankın etiketi, G 1/2 bağlantısı, hava valfi, Ø389 mm çapı, 85 mm gövde ölçüsü ve kombinin model etiketi birlikte değerlendirilmelidir.
Montaj ve Basınç Güvenliği
Genleşme tankı, sıcak ve basınçlı kalorifer devresinde görev yapan önemli bir hidrolik güvenlik ve dengeleme bileşenidir. Tank değişimi, ön şarj kontrolü, bağlantı sızdırmazlığı ve kombinin yeniden devreye alınması yetkin teknik servis tarafından gerçekleştirilmelidir.
- Sıcak veya basınçlı sistemde tank bağlantısı açılmamalıdır.
- Tank gövdesi veya G 1/2 bağlantısı zorlanarak hizalanmamalıdır.
- Uygun olmayan rakor veya adaptör kullanılmamalıdır.
- Eski ve sertleşmiş sızdırmazlık elemanları değerlendirilmelidir.
- Tank montaj noktalarına gerilimsiz şekilde yerleştirilmelidir.
- Ön şarj değeri cihaz ve tesisat şartlarına göre kontrol edilmelidir.
- Montaj sonrasında sistem kontrollü biçimde basınçlandırılmalıdır.
- Soğuk ve sıcak çalışma basıncı karşılaştırılmalıdır.
- Emniyet ventili ve doldurma musluğu ayrıca kontrol edilmelidir.
Tankın hava tarafına kontrolsüz basınç uygulanmamalıdır Uygun olmayan ön şarj veya çalışma sınırının aşılması membrana ve tank gövdesine zarar verebilir. Basınç işlemleri uygun ölçüm ekipmanıyla teknik servis tarafından yapılmalıdır.
Sık Sorulan Sorular
Önaysan tek giriş genleşme tankı kaç litredir?
Ürün 8 litre nominal hacme sahiptir.
Tankın ölçüleri nedir?
Önaysan üretici kayıtlarında gövde yüksekliği 85 mm ve tank çapı 389 mm olarak belirtilmektedir.
Bağlantı ölçüsü nedir?
Kalorifer devresi su bağlantısı G 1/2 ölçüsündedir ve ürün tek hidrolik girişli yapıdadır.
Maksimum çalışma basıncı kaç bardır?
Önaysan teknik ürün kaydında maksimum çalışma basıncı 3 bar olarak belirtilmektedir.
211100021221130 ile 212100021221130 arasındaki fark nedir?
Her iki model de 8 litre, 85 mm, Ø389 mm ve G 1/2 özelliklerini taşır. Üretici kaydında 211100021221130 SBR, 212100021221130 ise NBR membran seçeneğiyle tanımlanmaktadır.
Çift çıkışlı purjörlü tankın yerine kullanılabilir mi?
Doğrudan uygun kabul edilmemelidir. Bu model tek G 1/2 su girişlidir; ikinci bağlantı gerektiren cihazlarda çift bağlantılı tank kullanılmalıdır.
Bütün ECA, Bosch ve Buderus kombilere uyar mı?
Hayır. Marka içerisinde farklı hacim ve bağlantıya sahip tanklar kullanılır. Tam cihaz modeli, seri numarası ve eski tank ölçüsü kontrol edilmelidir.
Emniyet ventili su atıyorsa genleşme tankı arızalı olabilir mi?
Özellikle basınç kalorifer çalışırken hızla yükseliyorsa genleşme tankı kontrol edilmelidir. Ancak doldurma musluğu, eşanjör ve emniyet ventili gibi diğer parçalar da değerlendirilmelidir.
Hava valfinden su gelmesi neyi gösterebilir?
Membranın hasar görerek kalorifer suyunun gaz tarafına geçtiğini düşündürebilir. Tankın teknik servis tarafından değerlendirilmesi gerekir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde ECA, Bosch veya Buderus kombinin tam model-seri etiketini; mevcut tankın ürün kodunu, G 1/2 bağlantısını, hava valfini, Ø389 mm çapını ve 85 mm gövde ölçüsünü gösteren fotoğrafları iletebilirsiniz. Proser ekibi, Önaysan 211100021221130 / 212100021221130 ürün yapısı ve tek giriş bağlantısı üzerinden fiziksel parça karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün dış renk tonu, etiket tasarımı, hava valfi kapağı ve küçük üretim ayrıntıları üretim serisine göre değişebilir. Doğru seçimde yalnızca “ECA Bosch Buderus 8 litre genleşme tankı” tanımı değil; Önaysan marka, 8 litre hacim, Ø389 mm çap, 85 mm gövde ölçüsü, G 1/2 tek giriş, 211100021221130 / 212100021221130 model ayrımı ve mevcut kombinin tam model-seri bilgisi birlikte değerlendirilmelidir.
