Generous G-Force NTC Sensör

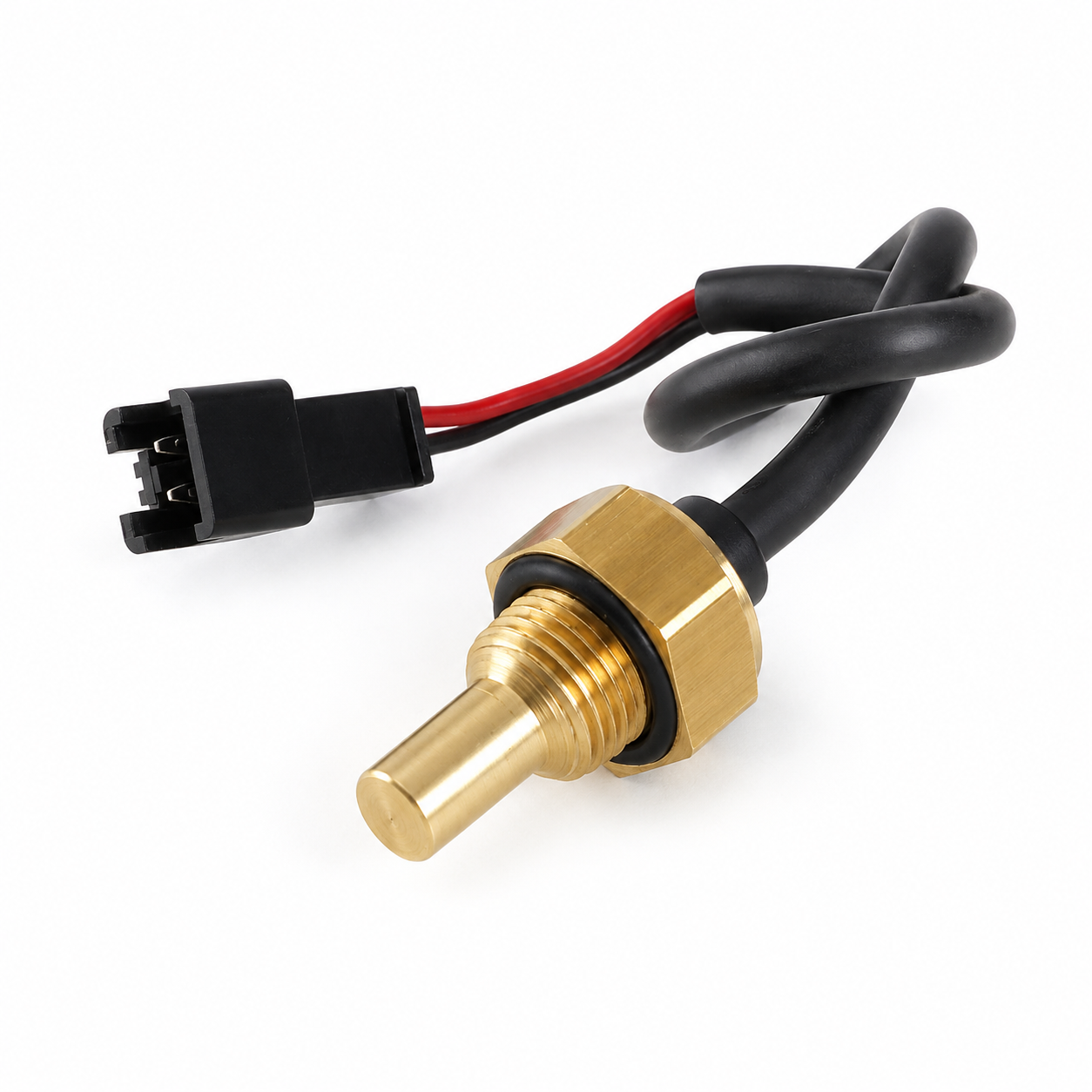

Kombi NTC Daldırma Tip Dişli Kablolu G-Force Erkek Soket G1/8 50K
Kombi içindeki su sıcaklığını elektronik karta direnç değişimi üzerinden bildiren, G1/8 diş bağlantılı ve kablo ucunda erkek soket bulunan daldırma tip 50K NTC sıcaklık sensörüdür. Doğru kullanım için sensör karakteristiği, bağlantı ölçüsü ve soket yapısı cihazla birlikte değerlendirilmelidir.
Hızlı Ürün Kimliği
- Marka
- Generous / G-Force
- Model kodu
- NTK1
- Sensör tipi
- Daldırma tip 50K NTC
- Bağlantı
- G1/8 diş ve erkek soket
Sipariş öncesi teknik eşleştirme Yalnızca 50K değerinin aynı olması yeterli değildir. G1/8 diş, prob ölçüsü, sızdırmazlık yuvası, kablo uzunluğu, soket cinsiyeti, pin düzeni ve kombinin beklediği NTC direnç eğrisi birlikte doğrulanmalıdır.
Akışkan İçinden Sıcaklık Geri Bildirimi
Daldırma tip prob yapısı, sensörün bağlı olduğu hidrolik noktadaki su sıcaklığı değişimini elektronik karta iletmesine yardımcı olur.
50K Elektronik Kart Eşleştirmesi
Doğru NTC eğrisine sahip cihazda kullanıldığında kartın sıcaklık bilgisini uygun direnç aralığından değerlendirmesini sağlar.
Kablolu Erkek Soket Bağlantısı
Sensör ile bağlantı soketinin aynı takımda bulunması, uyumlu cihazlarda hidrolik ölçüm noktası ile elektrik bağlantısı arasındaki iletişimi düzenli biçimde kurmaya yardımcı olur.
Ürün Bilgileri
| Bilgi | Açıklama |
|---|---|
| Ürün adı | Kombi NTC daldırma tip dişli kablolu, erkek soketli G1/8 50K sıcaklık sensörü |
| Marka | Generous |
| Ürün grubu | G-Force |
| Model kodu | NTK1 |
| Sensör teknolojisi | NTC termistör |
| Direnç sınıfı | 50K NTC |
| Mekanik bağlantı | G1/8 diş bağlantısı |
| Elektrik bağlantısı | Sabit kablolu, erkek soketli bağlantı |
| Ölçüm yapısı | Daldırma tip sıcaklık probu |
| Temel görev | Kombinin ilgili su devresindeki sıcaklık değişimini elektronik karta direnç sinyali olarak bildirmek |
| Uyumluluk yöntemi | Marka adına göre değil; model, referans kodu, 50K karakteristiği, G1/8 bağlantı, prob ölçüsü ve soket yapısı üzerinden belirlenmelidir. |
Kombi G1/8 50K NTC Sensörü Ne İşe Yarar?
NTC sensör, sıcaklık yükseldikçe elektriksel direnci azalan bir termistör elemanıdır. Elektronik kart sensörden gelen direnç değerini kendi yazılımındaki sıcaklık eğrisiyle karşılaştırarak ilgili su devresinin sıcaklığını hesaplar.
Bu sıcaklık geri bildirimi; brülörün devreye girip çıkması, hedef sıcaklığın korunması, pompa çalışma düzeni ve aşırı sıcaklığa karşı uygulanan kontrol süreçlerinde kullanılabilir. Sensörün kalorifer gidiş, dönüş veya kullanım suyu devresinde görev yapması kombinin hidrolik ve elektronik tasarımına bağlıdır.
Sensör ve elektronik kart birlikte çalışır Elektronik kartın beklediği direnç eğrisinden farklı bir NTC kullanılması, gerçek su sıcaklığı ile kartın hesapladığı sıcaklığın birbirinden sapmasına neden olabilir.
Gövde ve Bağlantı Yapısı
Daldırma tip prob, monte edildiği hidrolik noktada sıcaklık iletimini sensör elemanına aktarır. Dişli gövde, sensörün kombi hidrolik bloğu, bağlantı parçası veya uygun sensör yuvasına sabitlenmesini sağlar.
Hidrolik bağlantı
- G1/8 diş ölçüsü
- Daldırma tip prob yapısı
- Uygun sensör yuvasına vidalı bağlantı
- Yuvasına uygun sızdırmazlık düzeni gereksinimi
Elektrik bağlantısı
- Sensöre bağlı kablo yapısı
- Kablo ucunda erkek soket
- Cihaza uygun soket karşılığı gereksinimi
- Pin düzeni ve kablo uzunluğu eşleştirmesi
Ölçü eşleştirmesi
- Prob çapı ve daldırma uzunluğu
- Diş boyu ve gövde oturma yüzeyi
- Sızdırmazlık elemanının konumu
- Montaj alanındaki kablo güzergâhı
Conta bilgisi ayrıca doğrulanmalıdır G1/8 diş ölçüsü tek başına sızdırmazlık yöntemini belirlemez. Conta, pul veya farklı bir sızdırmazlık elemanının gerekli olup olmadığı kombideki sensör yuvasına göre uzman servis tarafından belirlenmelidir.
Kullanım Alanları ve Uyumluluk
Ürün, teknik özellikleri eşleşen kombi ve sıcak su hazırlama sistemlerinde su sıcaklığı geri bildirimi amacıyla kullanılabilir. Kesin kombi modeli listesi doğrulanmadan yalnızca marka adına göre uyum kararı verilmemelidir.
Mekanik uyumluluk
- G1/8 sensör yuvası
- Prob çapı ve daldırma mesafesi
- Diş boyu ve oturma yüzeyi
- Sızdırmazlık geometrisi
Elektriksel uyumluluk
- 50K NTC direnç sınıfı
- Cihazın beklediği direnç-sıcaklık eğrisi
- Erkek soket ve karşı soket uyumu
- Pin dizilimi ve kablo bağlantısı
Cihaz bilgileri
- Kombinin tam marka ve modeli
- Model serisi ve üretim dönemi
- Mevcut sensörün referans kodu
- Sensörün cihaz içindeki görev noktası
Uyumluluk desteği Proser Kombi Parça Deposu uzman ekipleri, kombinin tam marka-modeli, mevcut parça kodu ve bağlantı bilgileri üzerinden ürün eşleştirmesine yardımcı olur. Destek için www.kombiparcadeposu.com.tr üzerinden veya 0554 849 75 77 numaralı WhatsApp destek hattı aracılığıyla iletişime geçebilirsiniz.
Hangi Durumlarda Değiştirilir?
NTC sensör değişimi, yalnızca cihazın gösterdiği belirtiye göre değil, uzman servis tarafından yapılan elektriksel ve hidrolik ölçümler sonucunda değerlendirilmelidir.
- Sensör devresinde açık devre veya kısa devre ölçülmesi
- Direnç değerinin ölçüm sıcaklığına uygun değişmemesi
- Sensörün direnç-sıcaklık tepkisinin cihazın teknik verilerinden belirgin biçimde sapması
- Sabit kablo veya soket hattında sensör takımıyla ilişkili süreklilik sorunu belirlenmesi
- Sensör gövdesiyle doğrudan ilişkili ve uygun sızdırmazlık elemanı değişimiyle giderilemeyen kaçak tespit edilmesi
Gereksiz parça değişimini önleyin Sensörün sağlam olduğu durumlarda soket bağlantısı, kablo tesisatı, elektronik kart girişi veya hidrolik dolaşım sorunu aynı belirtileri oluşturabilir.
Arıza Belirtileri ve Benzer Arızalar
Aşağıdaki belirtiler NTC sensör devresinin kontrol edilmesini gerektirebilir; ancak tek başına sensör arızasını kesinleştirmez:
- Ekranda gösterilen su sıcaklığının ölçülen sistem sıcaklığıyla uyuşmaması
- Kalorifer veya kullanım suyu sıcaklığının kararsız davranması
- Brülörün normalden kısa ya da uzun aralıklarla devreye girip çıkması
- Cihazın sıcaklık geri bildirimi nedeniyle çalışmayı sınırlandırması veya durdurması
- Cihaz soğukken ya da çalışma sırasında sıcaklık değerinde ani ve gerçek dışı değişimler oluşması
Benzer belirtilere yol açabilecek bileşenler
- Elektronik kartın sensör giriş devresi
- Soket, kablo tesisatı ve bağlantı hattı
- Sirkülasyon pompası veya düşük tesisat debisi
- Ana eşanjör, plakalı eşanjör veya hidrolik kanallardaki daralma
- Akış sensörü, limit termostatı veya ilgili kontrol bileşenleri
Kesin teşhis ölçüm gerektirir NTC direnci, gerçek su sıcaklığı ve elektronik kartın sensör giriş değerleri birlikte değerlendirilmeden sensörün arızalı olduğu sonucuna varılmamalıdır.
Ürün Avantajları
- Daldırma tip yapısı sayesinde monte edildiği noktadaki su sıcaklığını doğrudan algılayan sensör grubunda yer alır.
- G1/8 diş tanımı, uygun sensör yuvasıyla mekanik eşleştirme yapılmasını kolaylaştırır.
- Sensöre bağlı kablo ve erkek soket, uyumlu cihazlarda ayrı bir sensör bağlantı kablosu ihtiyacını azaltabilir.
- 50K işareti, elektronik kartla yapılacak direnç sınıfı eşleştirmesinde temel teknik referans sağlar.
- Kombinin marka adından bağımsız olarak teknik ölçüler üzerinden değerlendirilebilen bir sıcaklık sensörü yapısına sahiptir.
Avantajlar doğru eşleşmeye bağlıdır Sensörün sağlıklı çalışması; doğru NTC eğrisi, uygun prob ölçüsü, doğru soket-pin yapısı ve sızdırmaz montajla mümkündür.
Doğru Parça Seçimi
Kombi NTC sensörleri dış görünüş veya yalnızca diş ölçüsü bakımından benzer olabilse de direnç eğrileri ve bağlantı yapıları farklı olabilir. Sipariş öncesinde aşağıdaki bilgiler birlikte eşleştirilmelidir:
- Kombinin tam marka, model ve seri bilgisi
- Mevcut sensörün üretici veya referans kodu
- 50K NTC direnç sınıfı ve cihazın beklediği sıcaklık eğrisi
- G1/8 diş ölçüsü, diş boyu ve sızdırmazlık yüzeyi
- Prob çapı ve daldırma uzunluğu
- Erkek soket biçimi, pin sayısı ve pin yerleşimi
- Kablo uzunluğu ve cihaz içindeki bağlantı mesafesi
- Sensörün kalorifer veya kullanım suyu devresindeki görev noktası
Yanlış sensör kullanımının teknik riski Farklı direnç eğrisi elektronik kartın sıcaklığı hatalı hesaplamasına; uyumsuz diş veya sızdırmazlık yapısı su kaçağına; farklı soket ve pin düzeni ise bağlantının kurulamamasına veya sensör sinyalinin karta ulaşmamasına neden olabilir.
Ürün Üzerindeki Kodların Açıklaması
| Kod veya ifade | Anlamı |
|---|---|
| NTC | Sıcaklık arttıkça direnci azalan, negatif sıcaklık katsayılı termistör teknolojisini ifade eder. |
| 50K | Sensörün 50 kiloohm nominal direnç sınıfında tanımlandığını belirtir. Bu ürün için referans sıcaklığı, tolerans ve B katsayısı ayrıca doğrulanmadan yalnızca 50K ibaresiyle uyumluluk kararı verilmemelidir. |
| G1/8 | Paralel boru dişi ailesindeki nominal 1/8 bağlantı tanımıdır. Diş ölçüsü; prob uzunluğu, oturma yüzeyi ve sızdırmazlık yönteminden ayrı olarak değerlendirilmelidir. |
| Daldırma tip | Sensör probunun, uygun hidrolik sensör yuvası üzerinden su sıcaklığını algıladığı yapıyı ifade eder. |
| Erkek soket | Sensör kablosunun ucundaki elektrik bağlantısının soket cinsiyetini belirtir. Karşı soket ve pin düzeni ayrıca eşleşmelidir. |
| NTK1 | Ürünün satış kaydında kullanılan model kodudur. Kombi üreticisine ait OEM parça kodu olduğu varsayılmamalıdır. |
| G-Force | Ürün adında kullanılan ürün grubu veya ticari seri ifadesidir; direnç, diş veya soket standardı değildir. |
Montaj ve Servis Bilgisi
Daldırma tip NTC sensörün değiştirilmesi sırasında kombinin elektrik, gaz ve su bağlantılarıyla birlikte basınçlı hidrolik devresine müdahale edilmesi gerekebilir. Sensör yuvasının sızdırmazlığı ve elektronik bağlantının doğruluğu cihaz güvenliği açısından önemlidir.
- Cihazın güvenli biçimde enerjisiz bırakılması ve hidrolik basıncın servis şartlarına getirilmesi
- Sensör direncinin uygun ölçüm cihazıyla değerlendirilmesi
- G1/8 bağlantı yuvasının ve sızdırmazlık yönteminin belirlenmesi
- Erkek soketin doğru karşı bağlantı ve pin düzeniyle eşleştirilmesi
- Montaj sonrasında kaçak, sıcaklık geri bildirimi ve cihaz çalışma değerlerinin servis ölçümleriyle doğrulanması
Kullanıcı montajı için uygun değildir Elektriksel ölçüm, basınçlı su devresinin açılması, sızdırmazlık uygulaması ve elektronik kart bağlantısı uzman kombi servisi tarafından yapılmalıdır. Ayrıntılı sökme-takma işlemi cihazın teknik servis dokümanına göre yürütülmelidir.
Bakım ve Tesisat Kirliliği
NTC sensör hareketli bir parça değildir; ancak monte edildiği hidrolik devrenin durumu sıcaklık geri bildirimini dolaylı olarak etkileyebilir. Yetersiz dolaşım, sensör noktasındaki su sıcaklığının sistemin diğer bölgelerinden farklı davranmasına yol açabilir.
- Manyetit ve tortu birikimi pompa dolaşımını veya hidrolik kanalları daraltarak düzensiz sıcaklık değişimleri oluşturabilir.
- Kireçlenme, eşanjörlerde ısı aktarımını bozarak sensör arızasına benzeyen sıcaklık dalgalanmalarına neden olabilir.
- Sensör probunun temas ettiği bölgede oluşan birikinti, sıcaklık değişimine verilen tepkiyi yavaşlatabilir.
- Filtre tıkanması ve düşük debi, elektronik kartın beklediğinden daha hızlı sıcaklık yükselmesine neden olabilir.
Sistem birlikte değerlendirilmelidir Sensör değişiminden önce pompa debisi, filtreler, eşanjörler, tesisat dolaşımı ve elektronik kartın sıcaklık okuması uzman servis tarafından karşılaştırılmalıdır. Kimyasal temizlik ve tesisat bakımı uygun ekipman ve yöntemlerle gerçekleştirilmelidir.
Kutu İçeriği
Ürün tanımında daldırma tip NTC sensörün kablo ve erkek soketle birlikte olduğu belirtilmektedir. İlave montaj parçaları standart paket kapsamına dahil kabul edilmemelidir.
Ürün tanımında bulunanlar
- G1/8 dişli daldırma tip 50K NTC sensör
- Sensöre bağlı bağlantı kablosu
- Kablo ucunda erkek soket
Sipariş öncesi teyit edilmesi gerekenler
- Conta veya sızdırmazlık pulunun paket kapsamı
- Kablo uzunluğu
- Pin sayısı ve soket ölçüleri
- Klips, vida veya adaptör bulunup bulunmadığı
Paket kapsamı notu Conta, klips, vida, karşı soket veya adaptörün ürüne dahil olduğu doğrulanmamıştır. Sipariş öncesinde gönderilecek paket kapsamı satış temsilcisinden teyit edilmelidir.
Teknik Özet
- Kombi su sıcaklığını direnç değişimiyle elektronik karta bildiren daldırma tip 50K NTC sensördür.
- Mekanik bağlantısı G1/8 dişli, elektrik bağlantısı sabit kablolu ve erkek soketlidir.
- Doğru seçim için cihaz modeli, NTC eğrisi, prob ölçüsü, diş, sızdırmazlık yüzeyi, soket ve pin düzeni birlikte doğrulanmalıdır.
Sık Sorulan Sorular
Bu 50K NTC sensör her kombiye uyumlu mudur?
Hayır. Kombinin elektronik kartı aynı NTC direnç eğrisini kullanmalı; G1/8 diş, prob ölçüsü, erkek soket, pin düzeni ve kablo uzunluğu da mevcut bağlantıyla eşleşmelidir.
50K değeri tek başına parça seçimi için yeterli midir?
Yeterli değildir. Aynı nominal direnç sınıfındaki sensörlerin toleransı ve sıcaklığa bağlı direnç eğrisi farklı olabilir. Mekanik ölçüler ve elektrik bağlantısı da birlikte doğrulanmalıdır.
G1/8 bağlantılı sensörde conta bulunur mu?
Conta veya sızdırmazlık pulunun paket kapsamına dahil olduğu doğrulanmamıştır. Kullanılacak sızdırmazlık elemanı kombideki sensör yuvasının yapısına göre belirlenmeli ve sipariş öncesinde paket içeriği teyit edilmelidir.
NTC arızası yalnızca sıcaklık dalgalanmasıyla anlaşılır mı?
Hayır. Sıcaklık dalgalanması; düşük debi, pompa, eşanjör, kablo-soket hattı veya elektronik karttan da kaynaklanabilir. Teşhis için sensör direnci ve gerçek su sıcaklığı uzman servis tarafından birlikte ölçülmelidir.
