TKS • STANDART NTC • SICAKLIK ALGILAMA SENSÖRÜ

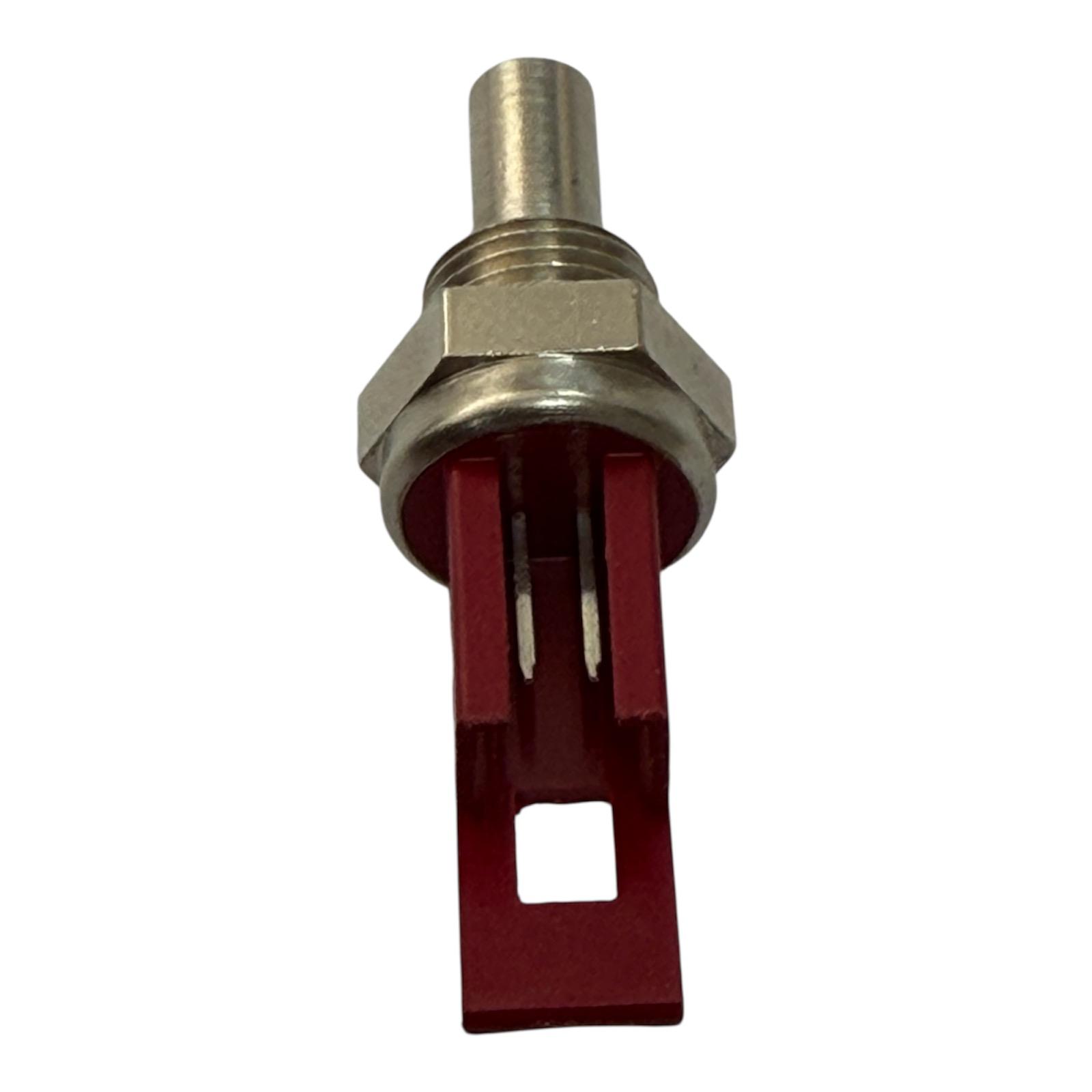

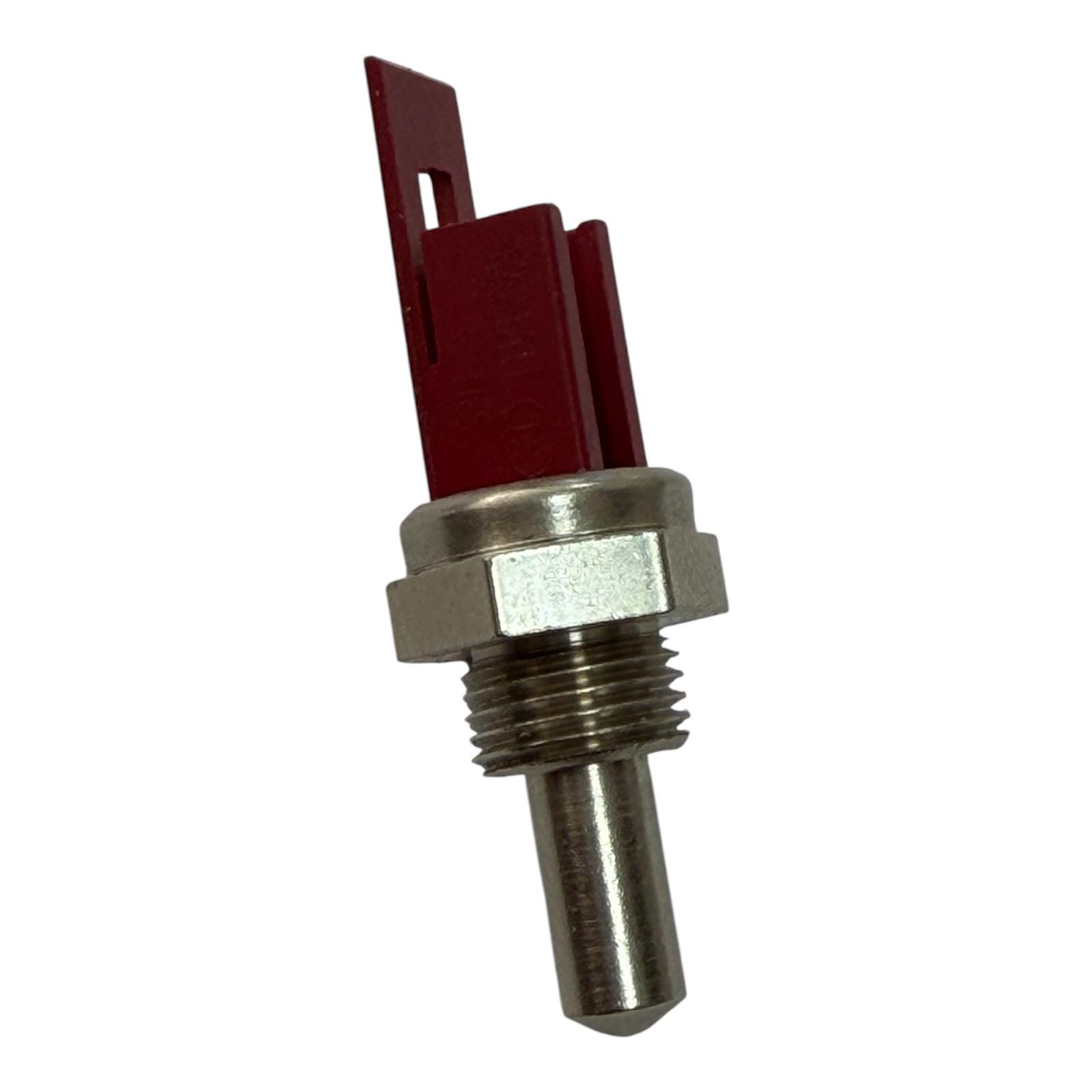

Kombi NTC Sıcaklık Sensörü TKS Standart Model
TKS standart NTC sensör, uygun kombilerde su sıcaklığındaki değişimi algılayarak elektronik kontrol kartının sıcaklık bilgisini değerlendirmesine yardımcı olan elektronik sensör parçasıdır. NTC teknolojisinde sensör sıcaklığı yükseldikçe elektriksel direnç azalır. Doğru ürün seçiminde yalnızca fiziksel görünüm değil, sensörün direnç-sıcaklık karakteristiği ve bağlantı yapısı da mevcut parçayla uyumlu olmalıdır.
Ürün Kimliği
- Marka
- TKS
- Ürün tipi
- NTC sıcaklık sensörü
- Model tanımı
- Standart tip
- Çalışma prensibi
- NTC termistör
- Temel görevi
- Sıcaklık algılama
- Kontrol ilişkisi
- Elektronik kart
- Kullanım alanı
- Uygun kombi sistemleri
- Parça sınıfı
- Elektronik sensör
“Standart NTC” ifadesi bütün kombilerle uyumlu olduğu anlamına gelmez.
Sensör gövdesi, soketi, bağlantı şekli ve özellikle NTC'nin
direnç-sıcaklık eğrisi cihazın elektronik kartıyla uyumlu olmalıdır.
Sıcaklık Takibi
Kombi su devresindeki sıcaklık değişiminin elektronik kontrol sistemine aktarılmasına yardımcı olur.
NTC Çalışma Prensibi
Sensör sıcaklığı yükseldikçe direnç değeri azalır; elektronik kart bu değişimi sıcaklık bilgisi olarak değerlendirir.
TKS Standart Tip
Aynı sensör geometrisini ve elektriksel karakteristiği kullanan uygun kombilerde yedek parça olarak değerlendirilir.
Teknik Ürün Bilgileri
| Teknik başlık | Açıklama |
|---|---|
| Ürün adı | TKS Standart Kombi NTC Sıcaklık Sensörü |
| Sensör teknolojisi | NTC termistör |
| NTC açılımı | Negative Temperature Coefficient; sıcaklık arttıkça elektriksel direnci azalan sensör yapısı |
| Temel işlev | Suyun veya sensörün temas ettiği ilgili yüzeyin sıcaklığını elektronik karta bildirmek |
| Nominal direnç değeri | Kesin ohm değeri ve referans sıcaklığı ürünün teknik datası veya mevcut sensör referansıyla doğrulanmalıdır. |
| Beta / sıcaklık eğrisi | Ürün teknik verisi olmadan kesin değer verilmemelidir. Aynı fiziksel ölçüdeki NTC'lerde farklı karakteristikler bulunabilir. |
| Montaj biçimi | Daldırma, yüzey temaslı veya klipsli yapı olup olmadığı mevcut ürün üzerinden karşılaştırılmalıdır. |
| Elektrik bağlantısı | Soket, terminal ve kablo bağlantı yapısı eski sensörle aynı olmalıdır. |
| Uyumluluk | Aynı NTC karakteristiği ve fiziksel bağlantı yapısını kullanan uygun kombiler |
| Paket içeriği | 1 adet TKS standart NTC sensör esas alınmıştır. Kablo, klips, conta veya bağlantı aparatı ayrıca gösterilmedikçe dahil kabul edilmemelidir. |
NTC sensör ile limit termostatı aynı ürün değildir.
NTC sensör sıcaklık değişimini sürekli olarak elektronik karta
bildirir. Limit termostatı ise belirlenmiş güvenlik sıcaklığında
kontak değiştirerek aşırı ısınma korumasında görev yapar.
NTC Sensör Kombide Ne İşe Yarar?
Kombinin elektronik kartı, su sıcaklığını doğrudan ölçmez. İlgili devrede bulunan NTC sensörün direnç değişimini izleyerek sıcaklık hakkında bilgi elde eder. Bu bilgi; cihazın çalışma sıcaklığının kontrol edilmesi ve ısıtma gücünün yönetilmesi gibi işlemlerde kullanılabilir.
Kombinin tasarımına göre kalorifer ve kullanım sıcak suyu devrelerinde ayrı NTC sensörler bulunabilir. Bu nedenle fiziksel olarak benzer sensörlerin görev yeri ve elektriksel özellikleri aynı kabul edilmemelidir.
Arıza Belirtileri ve Ayırıcı Değerlendirme
NTC ile İlişkili Olabilecek Belirtiler
- Sıcaklık bilgisinin hatalı algılanması
- Cihazın sıcaklığı düzensiz değerlendirmesi
- Isıtmanın beklenenden erken durması
- Sıcaklıkla ilişkili hata kodu oluşması
- Sensör veya soket bağlantısında temas problemi
Benzer Belirti Oluşturabilen Diğer Nedenler
- Sirkülasyon pompası problemi
- Eşanjörde kireç veya tortu birikimi
- Elektronik kart arızası
- Su dolaşımının yetersiz olması
- Kablo veya soket bağlantı sorunu
Sıcaklık problemi her zaman NTC sensör arızası değildir.
Sensör değişiminden önce cihazın gerçek sıcaklığı, dolaşım durumu
ve elektronik kontrol sistemi yetkin teknik servis tarafından
birlikte değerlendirilmelidir.
Doğru TKS NTC Sensör Seçimi
- Eski sensörün gövde biçimini karşılaştırın.
- Soket ve terminal yapısının aynı olduğunu doğrulayın.
- Montaj bölgesini ve sensörün kullanım amacını kontrol edin.
- Varsa eski parça üzerindeki referans kodunu karşılaştırın.
- Nominal direnç ve sıcaklık eğrisinin cihazla uyumlu olduğunu doğrulayın.
- Kombinin tam marka, model ve üretim revizyonunu dikkate alın.
Aynı görünüme sahip NTC sensörler farklı ölçüm karakteristiğine sahip olabilir.
Elektronik kartın beklediği direnç değerleri farklıysa fiziksel olarak
yerine oturan bir sensör sıcaklığı yanlış bildirebilir.
Montaj ve Servis Güvenliği
NTC sensörler kombinin sıcak su devreleri ve elektriksel kontrol sistemiyle ilişkili olabilir. Doğru sensörün belirlenmesi, elektrik bağlantısının kontrolü ve montaj sonrasındaki çalışma doğrulaması yetkin kombi teknik servisi tarafından yapılmalıdır.
NTC sensör bağlantıları köprülenmemeli veya farklı sensörlerle rastgele değiştirilmemelidir.
Hatalı sıcaklık bilgisi cihazın çalışma kontrolünü olumsuz etkileyebilir.
Enerjili veya sıcak durumdaki kombiye kullanıcı tarafından müdahale
edilmemelidir.
Sık Sorulan Sorular
TKS standart NTC sensör ne işe yarar?
Kombide sıcaklık değişimini algılayarak elektronik kontrol kartının su sıcaklığını değerlendirmesine yardımcı olur.
NTC sensörün direnci sıcaklık yükseldikçe ne olur?
NTC yapısında sıcaklık yükseldikçe elektriksel direnç azalır.
TKS standart NTC bütün kombilere uyumlu mudur?
Hayır. Fiziksel bağlantı ve NTC direnç-sıcaklık karakteristiği cihazın elektronik kartıyla uyumlu olmalıdır.
Bu sensör kalorifer NTC'si midir?
“Standart NTC” tanımı tek başına sensörün kalorifer veya kullanım suyu devresine ait olduğunu kesinleştirmez. Cihazın servis parça bilgisi üzerinden görev yeri doğrulanmalıdır.
NTC ile limit termostatı aynı mıdır?
Hayır. NTC sıcaklık ölçüm sensörüdür; limit termostatı ise aşırı sıcaklık durumunda güvenlik amacıyla kontak değiştirir.
NTC arızalıysa kombi sıcaklığı yanlış gösterebilir mi?
Sensör veya bağlantısı hatalıysa elektronik kart sıcaklık bilgisini yanlış değerlendirebilir. Kesin arıza teşhisi servis tarafından yapılmalıdır.
Proser Kombi Parça Deposu
TKS standart NTC sensör seçiminde mevcut parçanın fiziksel yapısı, soketi ve kombinin tam model bilgisi karşılaştırılmalıdır. Ürün ve stok bilgisi için Proser Kombi Parça Deposu ile iletişime geçebilirsiniz.
Önemli Bilgilendirme
TKS standart NTC sensör için kesin uyumluluk yalnızca ürünün fiziksel ölçüsüne göre belirlenmemelidir. Kombinin elektronik kartının beklediği NTC karakteristiği, sensörün soketi, montaj şekli ve kullanım konumu birlikte değerlendirilmelidir. Kesin direnç değerleri üretici teknik verisi olmadan varsayılmamalıdır.
