RMH122224 Komple Eşanjör Ne İşe Yarar?

Komple eşanjör grubu, yoğuşmalı kazanın ısı üretim merkezidir. Premix brülörde oluşan alev ve sıcak yanma gazları, eşanjör gövdesi içerisindeki yüzeylerle temas ederek enerjisini metal gövdeye aktarır. Eşanjör içerisinden dolaşan tesisat suyu bu enerjiyi alır ve ısıtma sistemine taşır.

Yoğuşmalı kazanlarda ısı transferi yalnızca brülör alevinden gelen doğrudan enerjiyle sınırlı değildir. Baca gazı içerisindeki su buharının yoğuşmasıyla açığa çıkan ilave enerji de eşanjör yüzeyleri üzerinden tesisat suyuna kazandırılır. Bu nedenle eşanjör gövdesinin temiz, sağlam, doğru debiyle çalışan ve cihaz kapasitesine uygun olması kazan verimi açısından büyük önem taşır.

Yoğuşmalı Kazan Teknolojisindeki Teknik Görevi

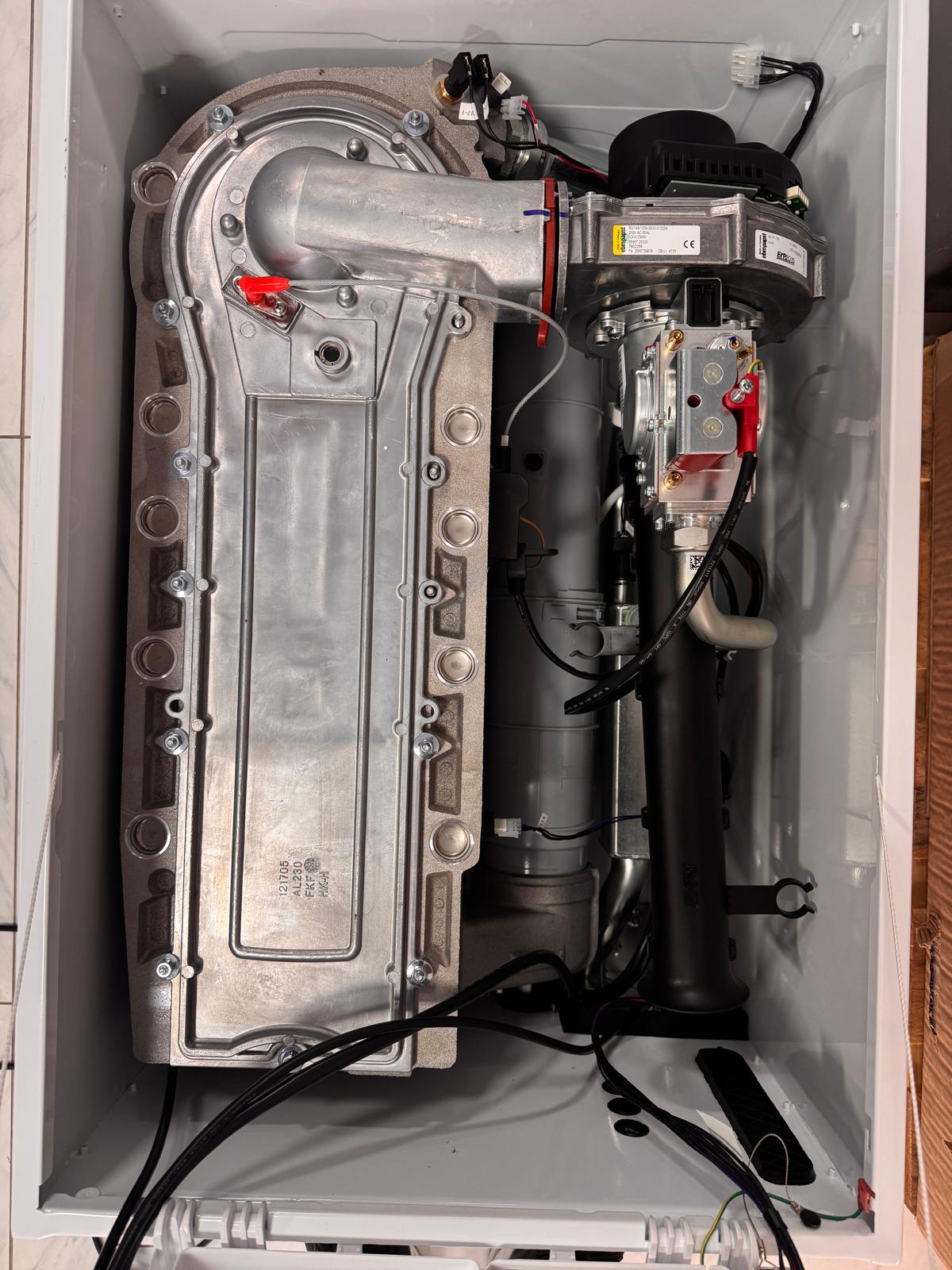

Baymak Lectus ve Remeha RMH serisi yüksek kapasiteli duvar tipi yoğuşmalı kazanlarda premix paslanmaz çelik brülör, modülasyonlu fan ve elektronik kontrol sistemi birlikte çalışır. Fan, yanma havasını kontrollü şekilde brülöre taşır; gaz valfi ile birlikte uygun hava-gaz karışımı hazırlanır. Bu karışım brülör yüzeyinde yakıldığında ortaya çıkan ısı, eşanjör gövdesi üzerinden tesisat suyuna aktarılır.

Eşanjörün iç su kanalları ve yanma gazı geçiş yüzeyleri, cihazın kapasitesini taşıyabilecek şekilde tasarlanmıştır. Isı transfer yüzeylerinde kireç, tortu, çamur, kurum veya yoğuşma kaynaklı tıkanma meydana geldiğinde ısı geçişi zayıflar. Bu durum kazan veriminin düşmesine, yüksek baca gazı sıcaklığına, aşırı ısınma arızalarına veya modülasyon dengesinin bozulmasına yol açabilir.

• Brülörde oluşan ısıyı tesisat suyuna aktarır.
• Yoğuşma yüzeyleri üzerinden ilave enerji kazanımını destekler.
• Kazanın yüksek kapasitede kararlı çalışmasına yardımcı olur.
• Premix brülör ve fan sistemiyle birlikte düşük emisyonlu yanmayı destekler.
• Tesisat suyunun dengeli ve kontrollü biçimde ısınmasına katkı sağlar.
• Yanma odası ve su dolaşım yollarını tek gövde altında birleştirir.

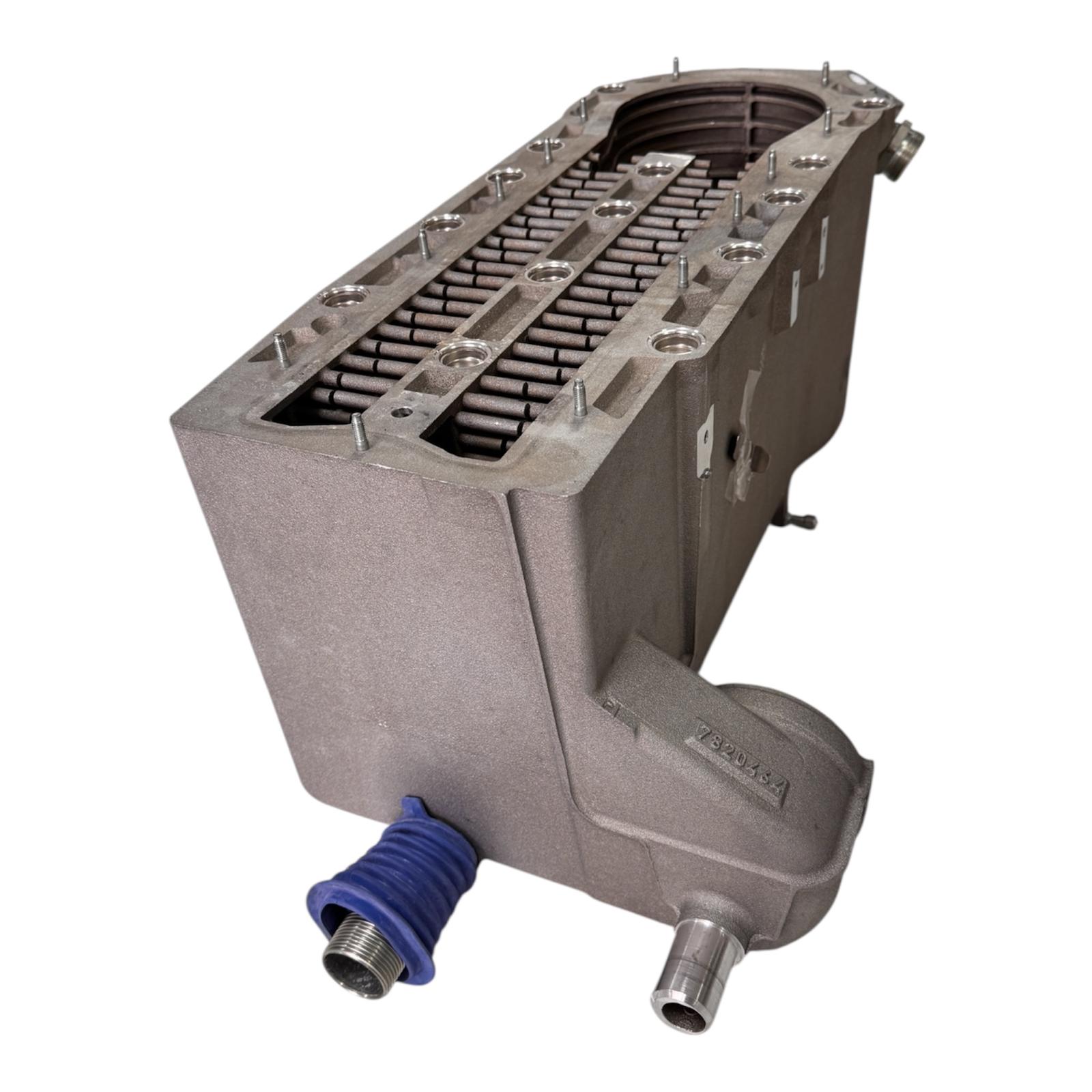

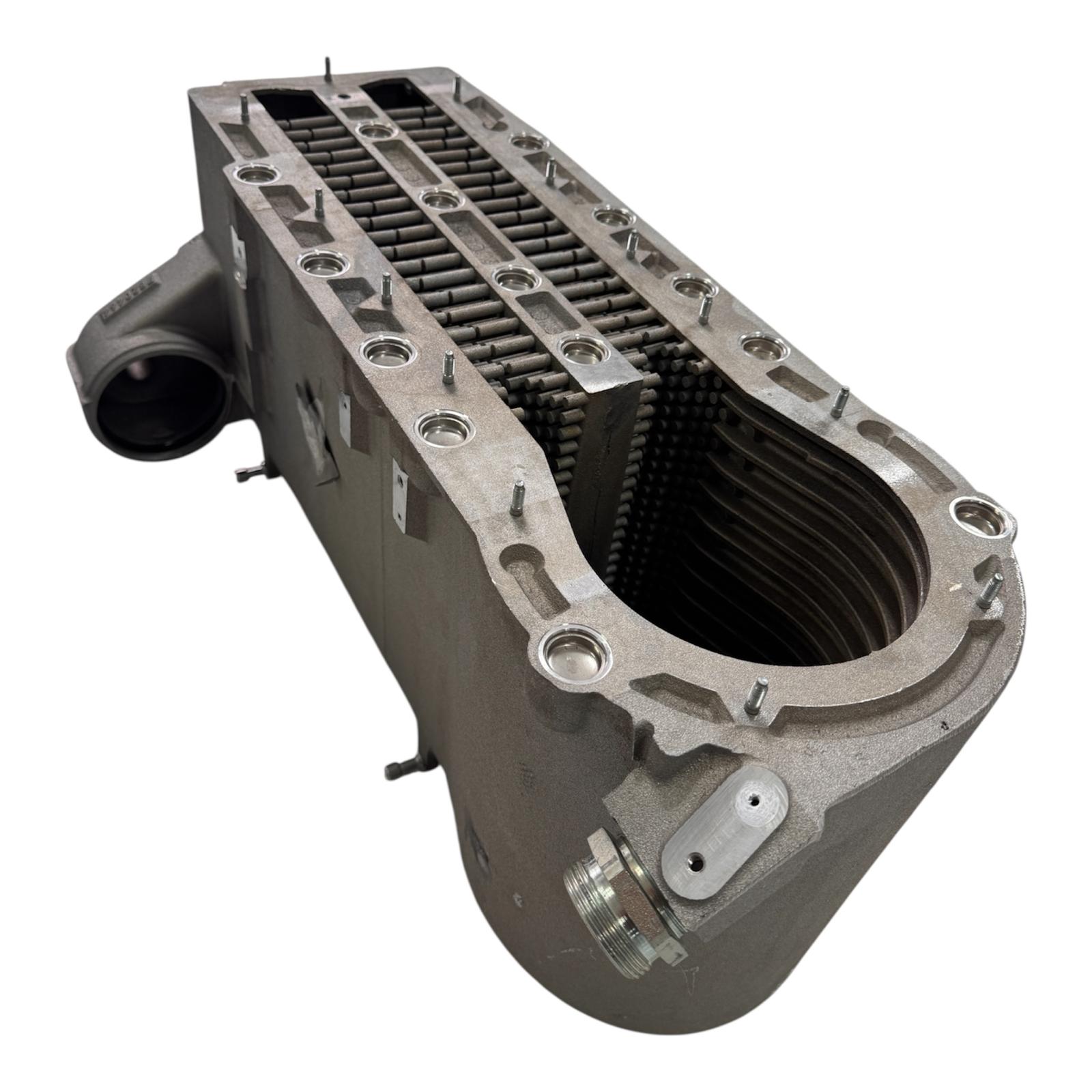

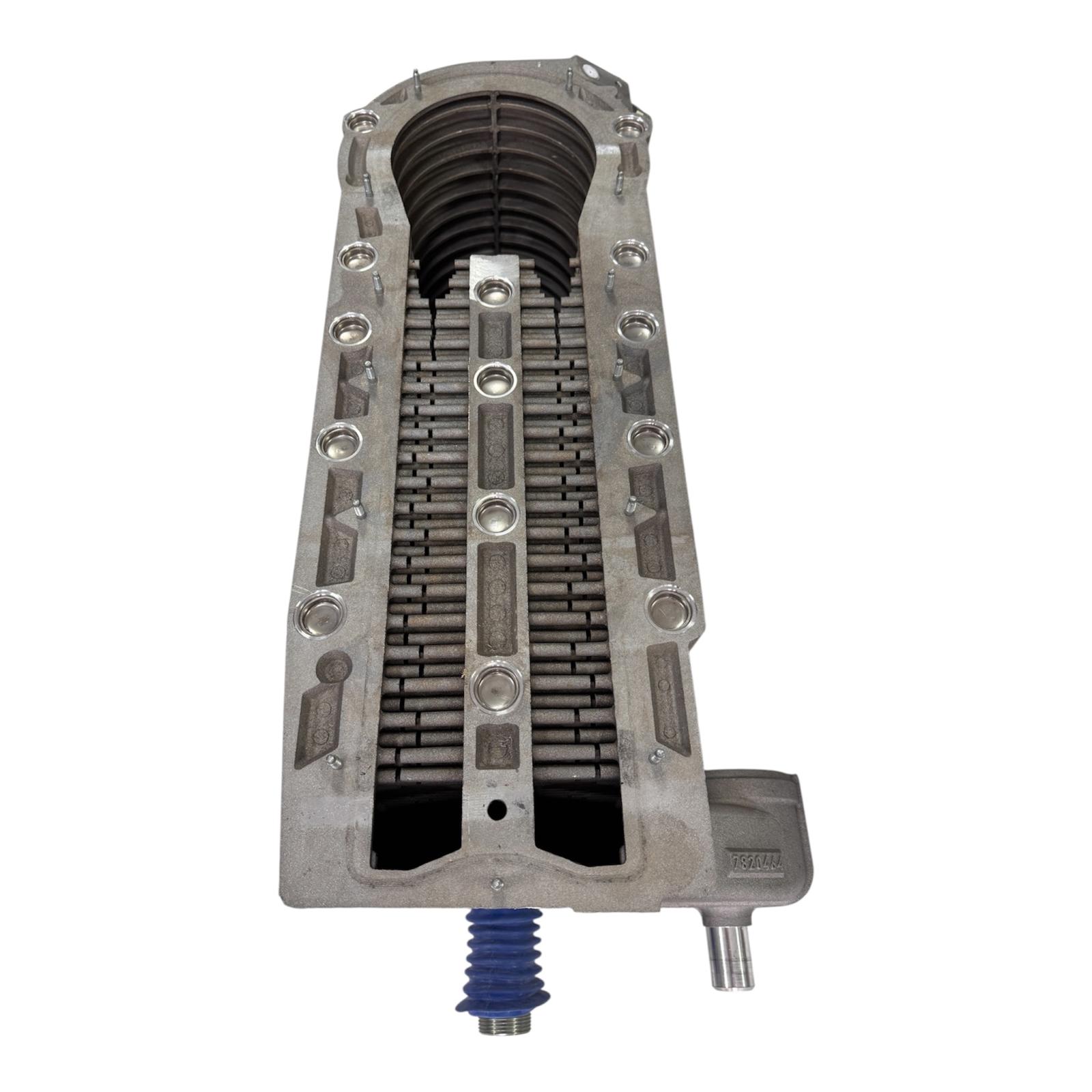

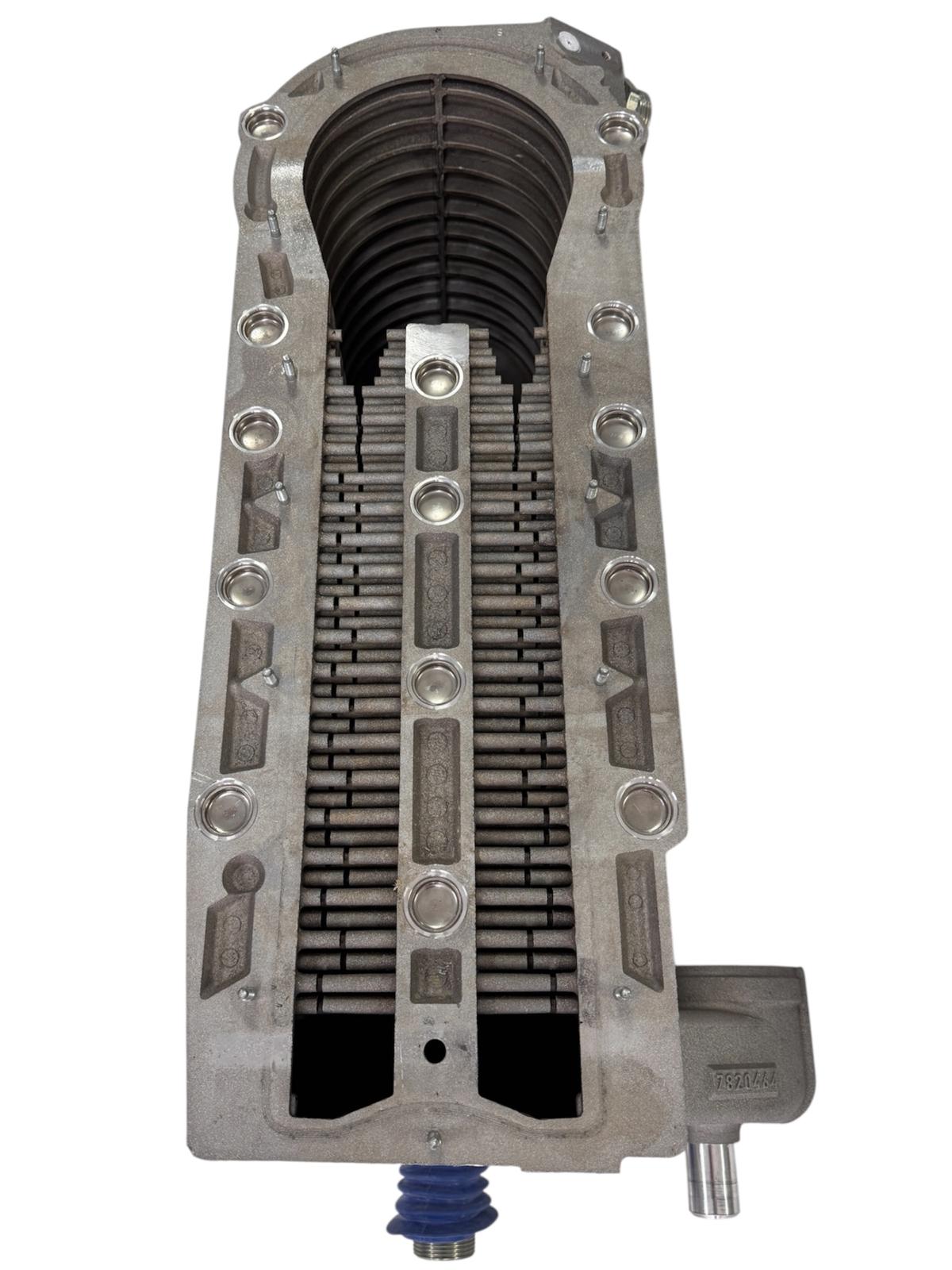

Tek Parça Döküm Gövde Yapısının Önemi

Yüksek kapasiteli yoğuşmalı kazanlarda eşanjör gövdesinin dayanımı, ısı transfer performansı ve termal genleşme davranışı cihaz ömrü açısından belirleyicidir. Tek parça döküm gövde yapısı, yanma odası ve su dolaşım kanallarının bütünleşik biçimde çalışmasına yardımcı olur. Bu yapı, sıcaklık değişimlerinin yoğun olduğu kazanlarda mekanik bütünlüğün korunmasına katkı sağlar.

Alüminyum alaşımlı döküm eşanjör teknolojisi, yüksek ısı iletkenliği ve geniş ısı transfer yüzeyi avantajı sunar. Ancak bu tip eşanjörlerde tesisat suyu kalitesi, doğru pH aralığı, tortu kontrolü ve düzenli bakım önemlidir. Uygun olmayan tesisat suyu, eşanjör kanallarında çamurlaşma veya korozyon riskini artırabilir.

Baymak Lectus / Remeha RMH 90–115 kW Uyumluluğu

RMH122224 komple eşanjör, Baymak Lectus ve Remeha RMH 90–115 kW duvar tipi yoğuşmalı kazanların eşanjör gövde yapısıyla uyumluluk açısından değerlendirilir. Aynı kazan ailesinde kapasite, üretim yılı, brülör tipi, kapak yapısı, bağlantı noktaları veya revizyon farklarına göre farklı eşanjör grupları bulunabilir.

Yüksek Verim ve Modülasyonlu Çalışma ile İlişkisi

Yoğuşmalı kazanlarda yüksek verim, brülör, fan, gaz valfi, kontrol kartı ve eşanjör grubunun birlikte doğru çalışmasıyla elde edilir. Modülasyonlu fan, yanma havasını kapasite ihtiyacına göre ayarlarken eşanjör gövdesi bu enerjiyi tesisat suyuna aktarır. Kazan kontrollerinin düşük ve yüksek kapasite aralığında dengeli çalışabilmesi için eşanjör yüzeylerinin ısıyı sağlıklı biçimde kabul etmesi gerekir.

Tesisat suyu gidiş ve dönüş sıcaklıkları düşük seviyelerde tutulduğunda yoğuşma oranı artar. Bu çalışma mantığında eşanjör, baca gazı içerisindeki gizli ısının sisteme kazandırılmasına yardımcı olur. Isı transfer yüzeyleri kirli veya tıkalı olduğunda yoğuşma verimi düşebilir ve cihazın yakıt tüketimi artabilir.

• Modülasyonlu brülör çalışmasının ısı transfer tarafında karşılığını oluşturur.
• Düşük dönüş suyu sıcaklıklarında yoğuşma veriminden yararlanılmasına yardımcı olur.
• Kazanın ısıtma devresi sıcaklık kontrolünü destekler.
• Yüksek kapasite taleplerinde stabil ısı aktarımı sağlar.
• Düşük emisyonlu yanma sisteminin dengeli çalışmasına katkı sunar.

Ürünün Öne Çıkan Teknik Özellikleri

• RMH122224 ürün koduyla teknik parça doğrulaması yapılabilir.
• Baymak Lectus ve Remeha RMH 90–115 kW kazanlarda değerlendirilir.
• Komple eşanjör grubu olarak ana ısı transfer görevini üstlenir.
• Yanma odası ve su dolaşım yapısını bütünleşik gövde içinde taşır.
• Yoğuşmalı kazan teknolojisinde yüksek ısı transfer performansını destekler.
• Premix brülör ve modülasyonlu fan sistemiyle uyumlu çalışma yapısına sahiptir.
• Tesisat suyunun dengeli ve kontrollü biçimde ısınmasına yardımcı olur.
• Doğru bakım koşullarında kazan verimi ve çalışma kararlılığını destekler.
• Yüksek kapasiteli duvar tipi kazan servislerinde kritik yedek parça olarak değerlendirilir.

Komple Eşanjör Arızasında Görülebilecek Belirtiler

• Kazan yüksek kapasitede yeterli ısı transferi sağlayamayabilir.
• Gidiş suyu sıcaklığı hızla yükselip cihaz aşırı sıcaklık korumasına geçebilir.
• Tesisat dönüş suyu ile gidiş suyu arasında olağan dışı sıcaklık farkı oluşabilir.
• Eşanjör gövdesinde su kaçağı, nemlenme veya yoğuşma dışı akıntı görülebilir.
• Yoğuşma tahliye hattında kirlenme veya tıkanıklık oluşabilir.
• Yanma odasında kurum, kir, tortu veya ısı izi meydana gelebilir.
• Brülör alevi kararsız çalışabilir.
• Kazan sık sık reset gerektiren arızalara geçebilir.
• Pompa çalışmasına rağmen tesisat debisi yeterli olmayabilir.
• Baca gazı sıcaklığı yükselerek verim kaybı oluşabilir.
• CO, CO₂ veya O₂ değerlerinde normal dışı sapmalar görülebilir.

Profesyonel Kontrolde Dikkat Edilmesi Gerekenler

• Eşanjör gövdesinde çatlak, kaçak veya korozyon izi kontrol edilmelidir.
• Su kanallarında tortu, çamur veya tıkanıklık olup olmadığı değerlendirilmelidir.
• Brülör yüzeyi ve yanma odası temizliği incelenmelidir.
• Yoğuşma kanalı ve sifon hattı tıkanıklık açısından kontrol edilmelidir.
• Pompa debisi ve tesisat dolaşımı ölçülmelidir.
• Gidiş ve dönüş suyu sıcaklıkları karşılaştırılmalıdır.
• Fan devri ve gaz valfi çalışma karakteristiği değerlendirilmelidir.
• Sıcaklık sensörleri ve aşırı ısınma emniyet termostatı test edilmelidir.
• Baca hattı ve geri akım güvenliği kontrol edilmelidir.
• Montaj sonrasında düşük ve yüksek kapasitede yanma analizi yapılmalıdır.

Doğru Komple Eşanjör Seçimi İçin Nelere Dikkat Edilmelidir?

Komple eşanjör seçiminde yalnızca marka ve model bilgisi yeterli değildir. Eşanjör kodu, kapasite grubu, bağlantı noktaları, brülör kapağı, sensör yuvaları ve yoğuşma tahliye yapısı birlikte karşılaştırılmalıdır.

• RMH122224 ürün kodu doğrulanmalıdır.
• Kazanın Baymak Lectus veya Remeha RMH serisi olduğu kontrol edilmelidir.
• Cihazın 90 kW veya 115 kW kapasite grubunda olduğu belirlenmelidir.
• Eski eşanjörün su bağlantı noktaları karşılaştırılmalıdır.
• Brülör, ön kapak ve izolasyon parçalarıyla uyum kontrol edilmelidir.
• Sensör, termostat ve emniyet bağlantı noktaları doğrulanmalıdır.
• Yoğuşma suyu çıkış yapısı mevcut parça ile aynı olmalıdır.
• Montaj delikleri, gövde ölçüsü ve cihaz içi oturma noktaları karşılaştırılmalıdır.
• Eski eşanjörün farklı açılardan fotoğrafları üzerinden teknik karşılaştırma yapılmalıdır.

Montaj, Bakım ve Devreye Alma Bilgilendirmesi

Komple eşanjör değişiminden önce kazan kapatılmalı; elektrik, gaz ve su bağlantıları güvenli şekilde kesilmelidir. Cihaz tamamen soğutulmalı, tesisat basıncı kontrollü biçimde boşaltılmalı ve eski eşanjör sökülmeden önce tüm bağlantı noktaları kayıt altına alınmalıdır.

Yeni eşanjör monte edilirken bağlantı contaları, brülör ön kapağı, izolasyon parçaları, sensör yuvaları ve yoğuşma tahliye hattı kontrol edilmelidir. Tesisat yeniden doldurulduktan sonra hava tahliyesi yapılmalı; su sızdırmazlığı, pompa dolaşımı, fan çalışması, ateşleme sırası ve alev kararlılığı test edilmelidir.

Devreye alma sonrasında düşük ve yüksek kapasite değerlerinde baca gazı analizi yapılmalı, CO, CO₂ ve O₂ değerleri kontrol edilmelidir. Tesisat suyunun kalitesi, filtre temizliği ve sistemde tortu oluşumu da eşanjör ömrü açısından düzenli olarak takip edilmelidir.

RMH122224 Teknik Ürün Özeti

RMH122224 komple eşanjör, Baymak Lectus ve Remeha RMH 90–115 kW yoğuşmalı kazanlarda brülör tarafından üretilen ısıyı tesisat suyuna aktaran ana ısı transfer grubudur. Yanma odası, su dolaşım kanalları ve yoğuşma yüzeylerini bir araya getiren bu parça, yüksek kapasiteli kazanların verimli ve kararlı çalışması için kritik öneme sahiptir.

Gövde kaçağı, tıkanıklık, ısı transfer kaybı, yoğuşma yüzeyi hasarı, aşırı sıcaklık arızası veya yanma odası deformasyonu durumlarında servis tarafından kontrol edilerek değişim için değerlendirilir. Doğru ürün seçimi için RMH122224 kodu, RMH 90–115 kW kapasite grubu, cihaz modeli, bağlantı noktaları ve mevcut eşanjör gövdesi birlikte doğrulanmalıdır.

Kombi Parça Deposu Proser Uyumluluk Desteği

RMH122224 komple eşanjörün Baymak Lectus veya Remeha cihazınıza uygunluğunu doğrulamak için mevcut eşanjörün ürün kodunu, cihaz model etiketini, su bağlantı noktalarını, brülör kapak yapısını, sensör yuvalarını ve yoğuşma tahliye bağlantısını bizimle paylaşabilirsiniz. Kombi Parça Deposu Proser olarak yüksek kapasiteli yoğuşmalı kazan komple eşanjör grubu seçiminde teknik karşılaştırma desteği sağlıyoruz.

Önemli Bilgilendirme

Komple eşanjör grubu, yoğuşmalı kazanın ısı transfer performansını, yanma kararlılığını ve çalışma güvenliğini doğrudan etkileyen ana bileşendir. Uyumsuz eşanjör kullanılması; montaj sorunu, su kaçağı, aşırı ısınma, yoğuşma tahliye problemi, düşük verim ve yanma düzensizliğine neden olabilir.

Sipariş öncesinde RMH122224 ürün kodu, Baymak Lectus / Remeha cihaz modeli, RMH 90–115 kW kapasite grubu, su bağlantıları, brülör bağlantısı, sensör yuvaları, yoğuşma çıkışı ve mevcut eşanjör gövde yapısı mutlaka kontrol edilmelidir. Montaj, sızdırmazlık, yanma analizi ve devreye alma işlemleri uzman teknik servis tarafından gerçekleştirilmelidir.
