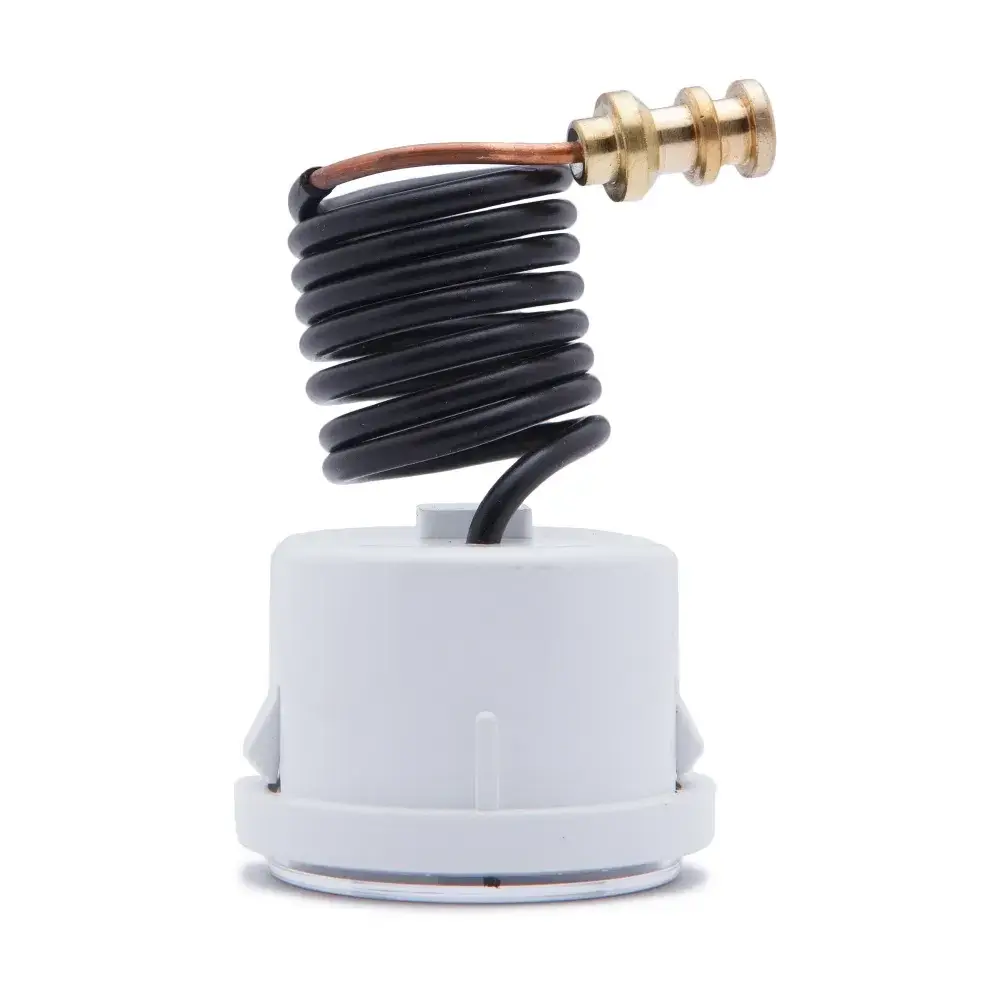

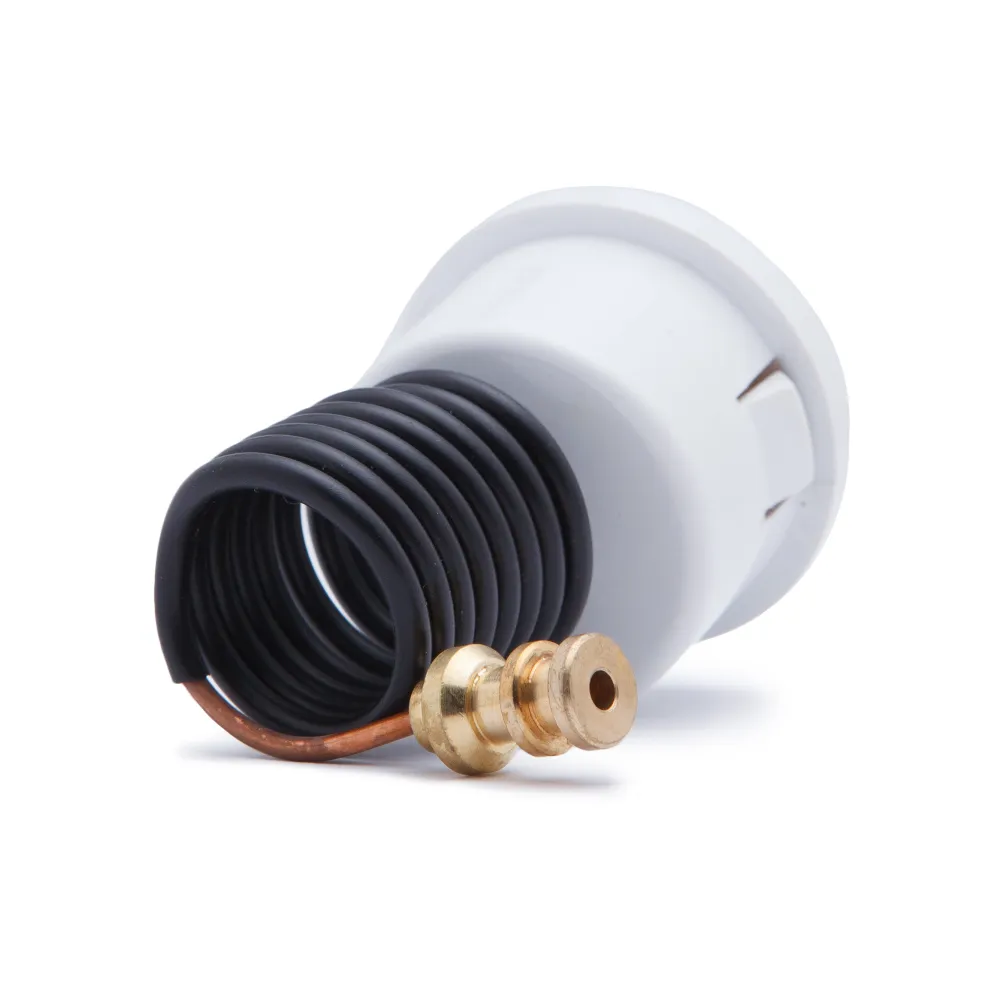

Ariston • Egis / Class • Mekanik Basınç Göstergesi • 65104234 Referansı
Manometre Ariston Egis Class
Ariston Egis ve Class uyumlu kombi manometresi; kapalı kalorifer devresindeki tesisat su basıncını mekanik ibre ve kadran üzerinden göstermeye yardımcı olan hidrolik ölçüm parçasıdır. Kombinin doldurulması, devre basıncının izlenmesi ve çalışma sırasında oluşan basınç değişimlerinin değerlendirilmesi için ön panelde doğrudan okunabilir bir gösterge sunar. Doğru seçimde cihazın tam model ve seri numarasıyla birlikte manometre çapı, bağlantı hattı, hidrolik uç ve panel sabitleme yapısı karşılaştırılmalıdır.
Ürün Kimliği ve Referans Bilgileri
- Ürün tipi
- Mekanik kombi manometresi
- Ana cihaz markası
- Ariston
- Cihaz ailesi
- Egis / Class
- Yaygın referans
- 65104234
- Gösterge biçimi
- Yuvarlak kadran ve ibre
- Çalışma yöntemi
- Mekanik basınç aktarımı
- Elektrik bağlantısı
- Bulunmaz
- Paket içeriği
- 1 adet manometre grubu
Egis ve Class serilerinde farklı ürün revizyonları bulunabilir Aynı ticari seri adı altında açık yanma odalı, hermetik, yoğuşmalı, sistem ve farklı kapasite seçenekleri bulunabilir. 65104234 referansı yaygın olarak kullanılsa da kesin uyumluluk cihaz ürün ve seri numarasıyla doğrulanmalıdır.
Anlık Basınç Gösterimi
Kalorifer devresindeki su basıncının kadran üzerindeki ibre aracılığıyla doğrudan izlenmesine yardımcı olur.
Elektriksiz Çalışma
Elektronik karttan enerji veya sinyal almadan, tesisat basıncının mekanik olarak göstergeye iletilmesiyle çalışır.
Panel Tipi Tasarım
Kombinin ön kontrol panelindeki uygun yuvaya yerleşerek basınç değerinin cihaz kapağı açılmadan okunmasına imkân verir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Ariston Egis Class Uyumlu Kombi Manometresi |
| Parça sınıfı | Mekanik kalorifer devresi basınç göstergesi |
| Yaygın Ariston referansı | 65104234; güncel ürün etiketi ve cihaz seri numarası üzerinden doğrulanmalıdır |
| Alternatif kod kayıtları | Bazı tedarik kayıtlarında farklı üretici veya tedarik kodları görülebilir. Kod benzerliği fiziksel uyumlulukla birlikte değerlendirilmelidir |
| Temel görev | Kombinin kapalı kalorifer devresindeki su basıncını mekanik ibre üzerinden göstermek |
| Ölçüm yöntemi | Hidrolik basıncın bağlantı hattı üzerinden manometrenin iç ölçüm mekanizmasına iletilmesi |
| Gösterge skalası | Bu ürün grubunda yaygın olarak 0–4 bar skala kullanılır; güncel ürünün kadran baskısı görsel üzerinden doğrulanmalıdır |
| Kadran yapısı | Yuvarlak mekanik gösterge, basınç ibresi ve modele göre renkli çalışma alanları |
| Basınç bağlantısı | Modele uygun kapiler hat, hortum veya bağlantı grubu; eski ürünün hidrolik ucuyla karşılaştırılarak |
| Elektrik beslemesi | Bulunmaz |
| Uyumlu ana seri | Ariston Egis ve Class ailesinin uygun cihaz revizyonları |
| İlişkilendirilen diğer seriler | Aynı manometre platformu bazı BS, Genus, Matis, Class System, Class Premium ve ilişkili cihazlarda görülebilir; tam cihaz kodu kontrol edilmeden uyumluluk kesinleştirilmemelidir |
| Ürün niteliği | Orijinal veya uyumlu üretim durumu güncel stok markası ve ambalaj bilgisi üzerinden doğrulanmalıdır |
| Paket içeriği | Manometre ve ürün üzerinde bulunan bağlantı hattı; ayrıca gösterilmeyen conta, klips veya panel aparatı dahil kabul edilmemelidir |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |
65104234 ve 65100695 birbirine karıştırılmamalıdır Ariston manometrelerinde farklı cihaz platformlarına ait birden fazla üretici kodu bulunabilir. Bazı satış kayıtlarında seri adları geniş tutulduğundan yalnızca ürün başlığına göre kod eşleştirmesi yapılmamalıdır.
Ariston Kombi Manometresi Nasıl Çalışır?
Kombinin kapalı kalorifer devresindeki su basıncı, manometrenin hidrolik bağlantı hattına ulaşır. Bu basınç, gösterge gövdesi içerisindeki mekanik ölçüm elemanında kontrollü bir hareket meydana getirir.
Ölçüm elemanındaki hareket, bağlantı mekanizması aracılığıyla kadrandaki ibreye aktarılır. Tesisata su eklendiğinde ibre yükselir; sistem basıncı azaldığında daha düşük bir değere döner. Böylece kombinin hidrolik durumu ön panelden görsel olarak takip edilebilir.
Manometre yalnızca basıncı gösterir Mekanik gösterge, kombinin çalışmasını doğrudan yönetmez. Kullanıcıya ve servise tesisat basıncı hakkında görsel bilgi sunar.
Manometre ile Elektronik Basınç Sensörü Arasındaki Fark
Mekanik Manometre
- Basıncı kadran ve ibre üzerinden gösterir.
- Elektrik bağlantısına ihtiyaç duymaz.
- Basıncı hidrolik bağlantı hattından doğrudan algılar.
- Elektronik karta sayısal veri göndermez.
- Bu ürün kartındaki parça bu sınıftadır.
Elektronik Basınç Sensörü
- Basıncı elektriksel sinyale dönüştürür.
- Soket ve kabloyla elektronik karta bağlanır.
- Cihaz ekranında dijital basınç gösterebilir.
- Düşük basınç güvenlik kontrolünde görev alabilir.
- Mekanik manometre yerine kullanılamaz.
Mekanik manometrenin hatalı göstermesi cihaz sensörünün arızalı olduğunu kanıtlamaz Kombide ayrı bir elektronik basınç sensörü bulunuyorsa kontrol kartı tesisat basıncını bu sensörden izleyebilir. Mekanik gösterge ile cihaz ekranındaki değerler farklıysa iki parça ayrı ayrı kontrol edilmelidir.
Ariston Egis ve Class Uyumluluk Kontrolü
Ariston Egis ve Class cihazlarında üretim dönemine, kapasiteye, yanma odası yapısına ve ülke versiyonuna göre farklı hidrolik parçalar kullanılabilir. Bu nedenle seri adı yanında cihaz etiketi ve eski manometrenin fiziksel yapısı da değerlendirilmelidir.
Cihaz Etiketinden Kontrol
- Ariston marka ve tam seri adı
- Egis, Egis Plus, Class veya Class System ayrımı
- CF, FF veya farklı cihaz versiyonu
- 15, 24, 28, 30 veya farklı kapasite bilgisi
- Cihazın tam ürün kodu
- Uzun üretim ve seri numarası
- Üretim ülkesi ve gaz türü versiyonu
Manometreden Kontrol
- Kadranın dış çapı
- Skala ve ibre düzeni
- Arka panel sabitleme tırnakları
- Bağlantı hattının uzunluğu
- Hidrolik bağlantı ucunun biçimi
- Conta veya O-ring yerleşimi
- Eski parça üzerindeki üretici kodları
Class, Class One ve Class Premium aynı yedek parça platformu değildir Ticari isimleri benzer olsa da yeni nesil cihazlarda farklı panel, hidrolik blok ve basınç algılama sistemleri kullanılabilir. Tam model görülmeden evrensel uyumluluk belirtilmemelidir.
Manometre Arızasına İşaret Edebilecek Belirtiler
- Tesisata su eklendiği hâlde ibrenin hareket etmemesi
- İbrenin belirli bir basınç değerinde takılı kalması
- Sistem boşaltıldığında ibrenin sıfıra dönmemesi
- İbrenin basınç değişimine gecikmeli tepki vermesi
- İbrenin sürekli titremesi veya düzensiz hareket etmesi
- Kadran içerisinde su, nem veya buğulanma oluşması
- Bağlantı hattında çatlak, ezilme veya kıvrılma bulunması
- Hidrolik bağlantı çevresinde su kaçağı görülmesi
- Manometre ile servis ölçüm cihazı arasında belirgin fark bulunması
- Panel sabitleme tırnaklarının kırılması
İbre hareket etmiyorsa bağlantı hattı da kontrol edilmelidir Manometrenin iç mekanizması sağlam olsa bile bağlantı hattındaki kıvrılma, tortu veya tıkanıklık basıncın göstergeye ulaşmasını engelleyebilir.
Yanlış Basınç Göstergesinin Ayırıcı Teşhisi
Manometre Kaynaklı Olasılıklar
- İç ölçüm mekanizmasının sıkışması
- İbrenin başlangıç noktasının bozulması
- Bağlantı hattının tıkanması
- Hortum veya kapiler hattın kıvrılması
- Bağlantı ucunda tortu birikmesi
- Gösterge gövdesi içerisinde kaçak oluşması
Hidrolik Sistem Kaynaklı Olasılıklar
- Genleşme tankı ön basıncının yetersiz olması
- Genleşme tankı membranının hasar görmesi
- Doldurma musluğunun su geçirmesi
- Emniyet ventilinin su tahliye etmesi
- Kombi veya kalorifer tesisatında kaçak bulunması
- Plakalı eşanjörün devreler arasında su kaçırması
- Otomatik hava purjöründe sızıntı oluşması
Basıncın yükselmesi veya düşmesi her zaman gösterge arızası değildir Manometre gerçek bir hidrolik sorunu doğru biçimde gösteriyor olabilir. Basınç davranışı referans ölçüm cihazıyla karşılaştırılarak sistem bileşenleri birlikte değerlendirilmelidir.
Tesisat Basıncı Nasıl Değerlendirilmelidir?
Kombinin uygun soğuk tesisat basıncı cihaz modeline ve bina yüksekliğine göre değişebilir. Ev tipi sistemlerde yaklaşık 1–1,5 bar aralığı yaygın olarak görülse de kesin doldurma değeri Ariston cihazın kullanım ve servis dokümanından kontrol edilmelidir.
Kalorifer devresi ısındığında suyun genleşmesine bağlı olarak basınçta sınırlı yükselme meydana gelebilir. Basıncın hızlı biçimde artması, emniyet ventilinin su boşaltması veya cihaz soğuduğunda sürekli düşmesi teknik bir hidrolik arızaya işaret edebilir.
Kombiye sürekli su eklemek arızayı ortadan kaldırmaz Tesisat basıncı sık sık düşüyorsa su kaçağı, genleşme tankı, emniyet ventili veya farklı bir hidrolik sorun bulunabilir. Sürekli su doldurmak sistemde korozyon ve tortu oluşumunu artırabilir.
Kadran, Bağlantı Hattı ve Hidrolik Uç Kontrolleri
Kadran ve Gösterge Gövdesi
- Ön camda çatlak ve kırık bulunmamalıdır.
- İbre kadran yüzeyine sürtmeden hareket etmelidir.
- Kadran içerisinde nem ve su görülmemelidir.
- Skala değerleri okunabilir durumda olmalıdır.
- Arka panel tırnakları kırık olmamalıdır.
- Gösterge panel yuvasına zorlanmadan oturmalıdır.
Bağlantı Hattı ve Uç
- Hat üzerinde çatlak ve ezilme bulunmamalıdır.
- Keskin açıyla kıvrılmış olmamalıdır.
- Sıcak eşanjör ve brülör yüzeylerine temas etmemelidir.
- Hidrolik uçta darbe ve deformasyon bulunmamalıdır.
- Conta veya O-ringler sertleşmiş olmamalıdır.
- Bağlantı çevresinde eski kaçak izi bulunmamalıdır.
Bağlantı hattı kesilerek veya ek yapılarak kullanılmamalıdır Kapiler ya da hortum hattına kontrolsüz müdahale edilmesi basınç iletimini ve sızdırmazlığı bozabilir. Uygun uzunlukta ve doğru bağlantı ucuna sahip manometre seçilmelidir.
Doğru Parça Seçimi İçin Kontrol Listesi
- Aranan parçanın mekanik Ariston kombi manometresi olduğunu doğrulayın.
- Cihazın Egis veya Class serisindeki tam modelini okuyun.
- Kombinin ürün ve seri numarasını kaydedin.
- 65104234 referansını mevcut parça kaydıyla karşılaştırın.
- Eski manometrenin kadran çapını ölçün.
- Kadran skalası ve renkli alanları karşılaştırın.
- Arka panel sabitleme tırnaklarının biçimini inceleyin.
- Bağlantı hattının toplam uzunluğunu kontrol edin.
- Hidrolik bağlantı ucunun biçim ve çapını karşılaştırın.
- Conta veya O-ring yerleşimini inceleyin.
- Ürünün orijinal veya uyumlu üretim durumunu doğrulayın.
- Ek bağlantı parçalarının pakete dahil olup olmadığını kontrol edin.
Eski ürün fotoğrafı yanlış parça seçim riskini azaltır Manometrenin ön kadranı, arka panel bağlantısı, basınç hattının tamamı ve hidrolik bağlantı ucu ayrı ayrı görüntülenmelidir.
Yeni ve Çıkma Manometre Kontrolleri
Yeni Üründe Kontrol
- İbre basınçsız durumda başlangıç noktasında olmalıdır.
- Gösterge camında çatlak ve çizik bulunmamalıdır.
- Bağlantı hattı katlanmış veya ezilmiş olmamalıdır.
- Hidrolik uç ve conta yapısı hasarsız olmalıdır.
- Panel sabitleme tırnakları sağlam bulunmalıdır.
- Paket içeriği ürün görseliyle eşleşmelidir.
Çıkma Üründe İlave Kontrol
- İbre sıfır noktasına doğru dönmelidir.
- Bağlantı hattında yaşlanma bulunmamalıdır.
- Kadran içinde nem ve buğulanma görülmemelidir.
- Eski su kaçağı ve oksit izi bulunmamalıdır.
- Panel tırnakları onarılmış veya kırık olmamalıdır.
- Gösterge değeri referans cihazla karşılaştırılmalıdır.
Dış görünüm ölçüm doğruluğunu garanti etmez Kullanılmış manometrenin iç mekanizması sapmış veya sıkışmış olabilir. Çıkma ürünün doğruluğu uygun basınç test ekipmanıyla kontrol edilmelidir.
Montaj ve Hidrolik Güvenlik
Manometre kombinin sıcak ve basınçlı kalorifer devresine bağlıdır. Değişim öncesinde cihaz kapatılmalı, elektrik beslemesinden ayrılmalı, tamamen soğuması beklenmeli ve tesisat devresi yetkin teknik servis tarafından güvenli biçimde basınçsız hâle getirilmelidir.
- Basınçlı ve sıcak devrede manometre bağlantısı açılmamalıdır.
- Eski bağlantı hattının güzergâhı söküm öncesinde kaydedilmelidir.
- Hidrolik bağlantı yuvası tortu ve hasar açısından kontrol edilmelidir.
- Conta ve O-ringler kesilmeden yuvalarına yerleştirilmelidir.
- Bağlantı ucu aşırı kuvvet uygulanarak sıkılmamalıdır.
- Kapiler veya hortum hattı keskin biçimde kıvrılmamalıdır.
- Bağlantı hattı sıcak ve keskin yüzeylerden korunmalıdır.
- Gösterge panel yuvasına zorlanmadan sabitlenmelidir.
- Montaj sonrasında tesisat kontrollü biçimde doldurulmalıdır.
- Manometre değeri referans servis ölçümüyle karşılaştırılmalıdır.
- Soğuk ve sıcak çalışma sırasında bağlantılar kaçak açısından incelenmelidir.
Basınçlı kalorifer devresine kullanıcı müdahalesi yapılmamalıdır Sistem tamamen basınçsız hâle getirilmeden bağlantının açılması sıcak su çıkışına, elektronik parçaların ıslanmasına ve yaralanma riskine neden olabilir. Değişim işlemi yetkin kombi teknik servisine yaptırılmalıdır.
Sık Sorulan Sorular
Ariston Egis Class manometresi ne işe yarar?
Kombinin kapalı kalorifer devresindeki su basıncını mekanik ibre ve kadran üzerinden gösterir.
Ürünün yaygın parça kodu nedir?
Bu manometre grubu yaygın olarak 65104234 referansıyla ilişkilendirilmektedir. Kesin uyumluluk cihaz seri numarasıyla doğrulanmalıdır.
Bütün Ariston Egis kombilere uyar mı?
Hayır. Egis, Egis Plus, Egis Premium ve farklı ülke revizyonlarında bağlantı yapısı değişebilir. Cihaz etiketi ve eski ürün karşılaştırılmalıdır.
Bütün Ariston Class modellerine uyar mı?
Hayır. Class, Class System, Class Premium, Class Evo ve Class One cihazlarda farklı manometre veya basınç sensörü sistemleri kullanılabilir.
Manometre elektrikle çalışır mı?
Hayır. Tesisat basıncını mekanik bağlantı hattı üzerinden algılar ve elektrik beslemesine ihtiyaç duymaz.
Gösterge skalası kaç bardır?
Bu ürün grubunda 0–4 bar skala yaygın olarak kullanılır. Güncel ürünün kesin kadran değeri görsel ve etiket üzerinden kontrol edilmelidir.
İbre sıfıra dönmüyorsa manometre arızalı mıdır?
Tesisat tamamen basınçsızken ibre sıfır noktasına dönmüyorsa iç mekanizma sapmış veya sıkışmış olabilir. Referans ölçümle kontrol edilmelidir.
Tesisata su basıldığı hâlde ibre neden yükselmiyor?
Manometre mekanizması arızalı olabilir. Ayrıca bağlantı hattındaki kıvrılma, tıkanıklık veya hidrolik girişteki tortu da basıncın göstergeye ulaşmasını engelleyebilir.
Kombi basıncı sürekli yükseliyorsa sorun manometre midir?
Her zaman değil. Genleşme tankı, doldurma musluğu, plakalı eşanjör veya farklı bir hidrolik arıza gerçek basınç yükselmesine neden olabilir.
Manometre basınç sensörünün yerine geçer mi?
Hayır. Mekanik manometre görsel gösterim sağlar; elektronik basınç sensörü ise kontrol kartına elektriksel bilgi iletir.
Bağlantı hattı kısaltılabilir mi?
Önerilmez. Hattın kesilmesi veya ek yapılması basınç iletimini ve sızdırmazlığı bozabilir. Doğru bağlantı yapısındaki ürün seçilmelidir.
Ürün orijinal Ariston parçası mıdır?
Ürünün orijinal veya uyumlu üretim durumu güncel stok markası, ambalajı ve üretici etiketi üzerinden doğrulanmalıdır.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin model ve seri etiketini, eski manometrenin ön kadranını, arka panel bağlantısını, basınç hattını ve hidrolik bağlantı ucunu gösteren fotoğrafları iletebilirsiniz. Proser ekibi; Ariston Egis veya Class seri ayrımı, 65104234 referansı ve ürünün fiziksel bağlantı yapısı üzerinden parça karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün kadran baskısı, gövde rengi, ibre tasarımı, bağlantı hattı, hidrolik uç ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Ariston Egis Class manometre” başlığı değil; 65104234 referansı, kombinin tam model ve seri numarası, kadran çapı, panel sabitleme yapısı, bağlantı hattı ve eski parçanın fiziksel özellikleri birlikte değerlendirilmelidir.
