WIKA • Ø28 mm • 600 mm Plastik Hortum • G1/4 Bağlantı
Manometre Baymak Yeni, Alarko Trendy, Sanica, Warmhaus

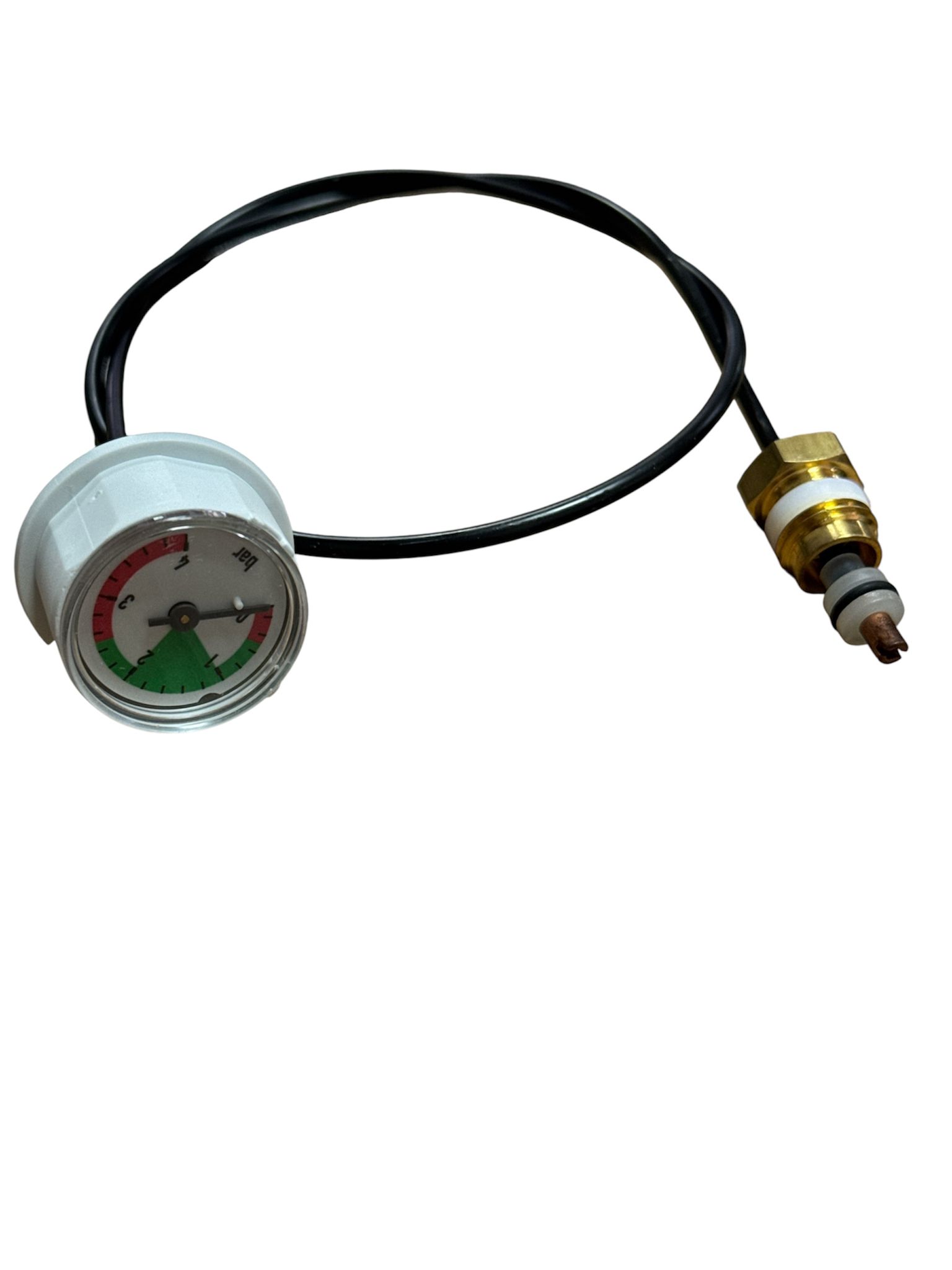

WIKA MM42 plastik hortumlu kombi manometresi; Baymak yeni seri, Alarko Trendy, Sanica ve Warmhaus markalarının uygun kombi revizyonlarında kalorifer tesisatı su basıncının mekanik olarak izlenmesine yardımcı olan gösterge parçasıdır. Ø28 mm kompakt kadranı, yaklaşık 600 mm uzunluğundaki esnek plastik hortumu ve G1/4 bağlantı yapısı sayesinde kombinin hidrolik grubundaki basıncı ön paneldeki göstergeye iletir. Doğru seçim için saat çapı, hortum uzunluğu, bağlantı rekoru, O-ring yapısı ve panel sabitleme biçimi eski ürünle karşılaştırılmalıdır.
Ürün Kimliği ve Fiziksel Ölçüler
- Ürün markası
- WIKA
- Model kodu
- MM42
- Ürün tipi
- Mekanik kombi manometresi
- Kadran çapı
- Ø28 mm
- Hortum uzunluğu
- 600 mm
- Bağlantı ölçüsü
- G1/4 / 1/4 inç
- Hortum yapısı
- Esnek plastik hortum
- Paket içeriği
- 1 adet hortumlu manometre
Ø28 mm değeri kadranın dış çapını ifade eder Bu ölçü bağlantı dişini veya hortum çapını belirtmez. Panel yuvasına oturması için manometre gövdesinin dış çapı, arka tırnakları ve ön çerçeve biçimi eski ürünle birlikte kontrol edilmelidir.
Anlık Basınç Takibi
Kombinin kapalı kalorifer devresindeki su basıncını kadran üzerindeki ibre aracılığıyla görsel olarak izlemeye yardımcı olur.
600 mm Esnek Hortum
Hidrolik bağlantı noktası ile ön paneldeki gösterge yuvası arasında esnek ve düzenli bir basınç iletim hattı oluşturur.
G1/4 Rekorlu Bağlantı
Uygun kombi hidrolik grubundaki 1/4 inç bağlantı noktasına sızdırmaz şekilde bağlanmak üzere hazırlanmış rekor yapısına sahiptir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Baymak Yeni, Alarko Trendy, Sanica ve Warmhaus Uyumlu Plastik Hortumlu Kombi Manometresi |
| Marka / model | WIKA / MM42 |
| Parça sınıfı | Mekanik basınç göstergesi ve uzaktan bağlantılı manometre |
| Kadran çapı | Yaklaşık Ø28 mm |
| Hortum uzunluğu | Yaklaşık 600 mm |
| Hortum malzemesi | Esnek plastik basınç iletim hortumu; renk ve dış yüzey ayrıntıları üretim partisine göre değişebilir |
| Bağlantı standardı | G1/4 / 1/4 inç dişli bağlantı |

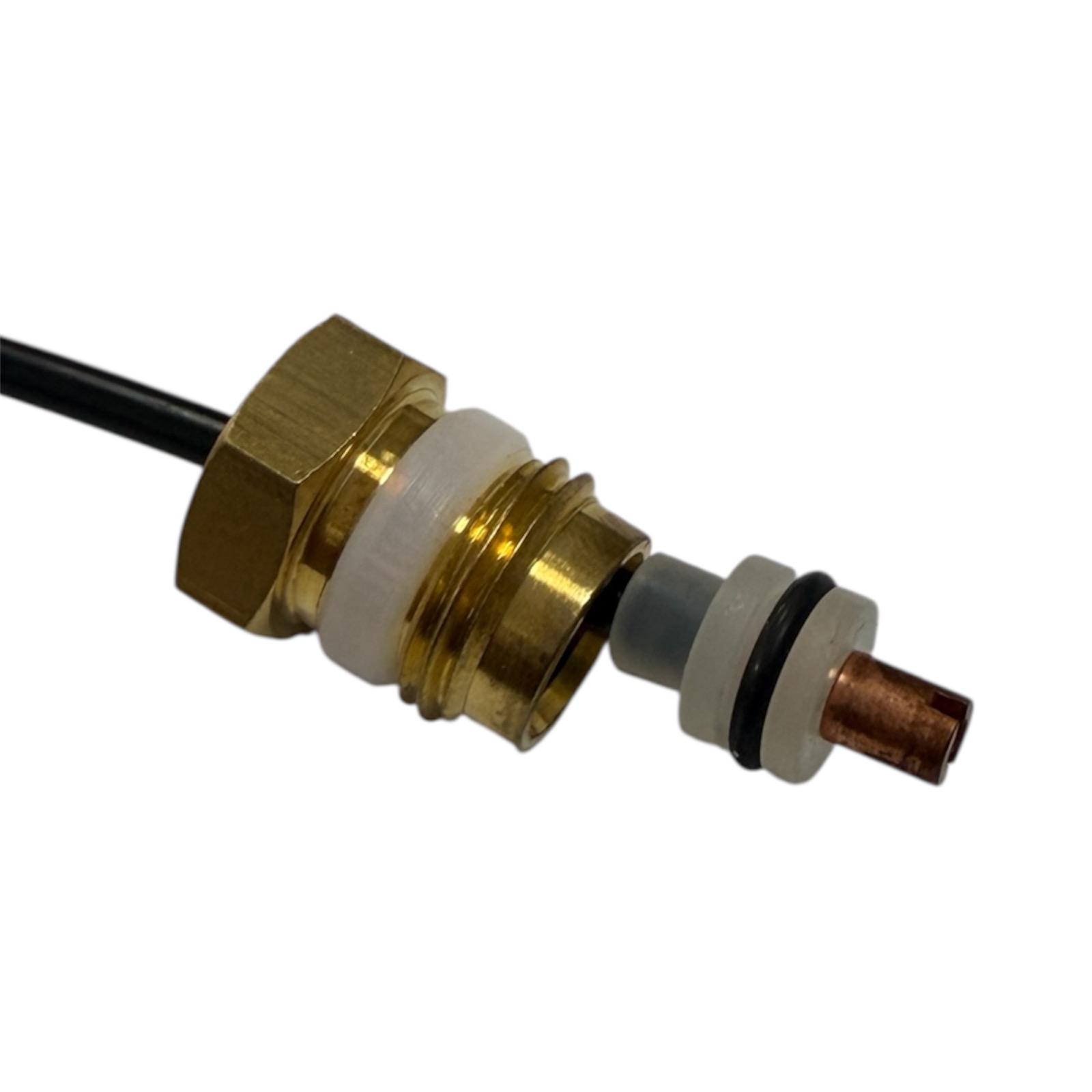

| Bağlantı gövdesi | Metal rekor, sızdırmazlık elemanları ve modele uygun hidrolik bağlantı ucu |
| Temel görevi | Kombinin kapalı kalorifer devresindeki su basıncını mekanik ibre üzerinden göstermek |
| Ölçüm yöntemi | Tesisat basıncının plastik hortum üzerinden mekanik gösterge mekanizmasına iletilmesi |
| Elektrik bağlantısı | Bulunmaz; mekanik basınç iletimiyle çalışır ve elektrik beslemesi gerektirmez |
| Gösterge skalası | Kadran üzerindeki sayısal ve renkli basınç alanları; kesin ölçüm aralığı güncel ürün görseli üzerinden kontrol edilmelidir |
| Uyumlu marka grubu | Baymak yeni seri, Alarko Trendy, Sanica ve Warmhaus uygun kombi revizyonları |
| OEM referansı | Bazı piyasa kayıtlarında 93180008305 referansıyla ilişkilendirilmektedir; kesin eşleşme cihaz etiketi ve eski ürün üzerinden doğrulanmalıdır |
| Paket içeriği | 1 adet Ø28 mm kadranlı, 600 mm plastik hortumlu ve G1/4 bağlantılı manometre |
| Montaj sınıfı | Yetkin kombi ve ısıtma sistemi teknik servisi uygulaması |
Mekanik manometre elektrik enerjisi kullanmaz Tesisat basıncı doğrudan hortum içerisindeki basınç iletimiyle gösterge mekanizmasına ulaşır. İbre hareketi için elektronik karttan besleme veya sinyal kablosu gerekmez.
Kombi Manometresi Nasıl Çalışır?
Kombinin kalorifer devresindeki su basıncı, manometrenin G1/4 bağlantı noktasından plastik hortuma aktarılır. Hortum içerisindeki basınç, manometre gövdesinde bulunan mekanik ölçüm elemanını etkiler ve bu hareket kadrandaki ibreye iletilir.
İbre, sistem basıncındaki yükselme veya düşmeye bağlı olarak skala üzerinde konum değiştirir. Böylece cihaz kapalıyken, doldurma işlemi sırasında veya kalorifer devresi çalışırken tesisat basıncı ön panelden takip edilebilir.
Hortum, basıncı uzaktaki göstergeye iletir Manometrenin doğrudan hidrolik bloğa takılması gerekmez. Uzun plastik hortum sayesinde gösterge ön panelde kolay okunabilen bir konuma yerleştirilebilir.
Mekanik Manometre ile Basınç Sensörü Arasındaki Fark
Plastik Hortumlu Mekanik Manometre
- Basıncı kadran ve ibre üzerinden görsel olarak gösterir.
- Elektrik bağlantısı gerektirmez.
- Kullanıcı ve servis tarafından doğrudan okunabilir.
- Basıncı elektronik karta sayısal sinyal olarak iletmez.
- Bu ürün kartındaki WIKA MM42 bu sınıftadır.
Elektronik Basınç Sensörü
- Tesisat basıncını elektriksel sinyale dönüştürür.
- Elektronik karta soket veya kabloyla bağlanır.
- Cihaz ekranında dijital basınç bilgisi oluşturabilir.
- Düşük basınç güvenlik kontrolünde görev alabilir.
- Mekanik manometreyle aynı parça değildir.
İbre yanlış gösterse bile kombi çalışmaya devam edebilir Cihazda ayrıca elektronik basınç sensörü bulunuyorsa kombinin güvenlik kontrolü sensör üzerinden yürütülebilir. Mekanik manometrenin arızalı olması, her cihazda elektronik basınç algılamasının da arızalı olduğu anlamına gelmez.
Baymak, Alarko, Sanica ve Warmhaus Uyumluluk Kontrolü
Aynı manometre farklı marka kombilerde kullanılabilse de marka adı tek başına kesin uyumluluk sağlamaz. Üretim yılı, hidrolik grup, ön panel tasarımı ve bağlantı rekoru değiştikçe manometrenin çapı, hortumu veya uç bağlantısı da farklılaşabilir.
Cihaz Üzerinden Kontrol
- Kombinin marka ve tam model kodu
- Cihazın ürün ve seri numarası
- Üretim yılı ve hidrolik platformu
- Ön paneldeki manometre yuvasının çapı
- Hidrolik bağlantı noktasının konumu
- Eski manometrenin varsa OEM veya üretici kodu
Manometre Üzerinden Kontrol
- Kadran dış çapının Ø28 mm olması
- Hortum uzunluğunun yaklaşık 600 mm olması
- Hortumun plastik ve esnek yapıda olması
- Bağlantı rekorunun G1/4 ölçüsünde olması
- O-ringlerin sayısı ve konumu
- Panel sabitleme tırnaklarının biçimi
- Kadran yönü ve ibre skala düzeni
Benzer görünen 400, 450, 600 ve 650 mm hortumlar karıştırılmamalıdır Hortum kısa kaldığında manometre panel yuvasına ulaşmayabilir; gereğinden uzun hortum ise kombi içerisinde katlanabilir veya sıcak yüzeylere temas edebilir. Eski ürünün gerçek hortum uzunluğu karşılaştırılmalıdır.
Manometre Arızasına İşaret Edebilecek Belirtiler
- İbrenin sistem boşken sıfır noktasına dönmemesi
- Kombi doldurulduğu hâlde ibrenin hareket etmemesi
- İbrenin belirli bir değerde takılı kalması
- Basınç değişirken göstergenin gecikmeli tepki vermesi
- Kadran içerisindeki ibrenin titremesi veya düzensiz hareket etmesi
- Gösterge camı içerisinde su, nem veya buğulanma görülmesi
- Hortumda çatlak, sertleşme veya ezilme bulunması
- Rekor veya O-ring çevresinde su kaçağı oluşması
- Manometre değeriyle servis ölçüm cihazı arasında belirgin fark bulunması
- Kadran camının kırılması veya panel yuvasının hasar görmesi
İbre oynamıyorsa hortum hattı da kontrol edilmelidir Manometre mekanizması sağlam olsa bile plastik hortumun kıvrılması, tıkanması veya bağlantı girişinin tortuyla kapanması basıncın göstergeye doğru iletilmesini engelleyebilir.
Yanlış Basınç Göstergesinin Ayırıcı Teşhisi
Manometreyle İlişkili Olasılıklar
- Gösterge mekanizmasının sıkışması
- İbrenin sıfır ayarının bozulması
- Plastik hortumun kıvrılması veya tıkanması
- Rekor girişinde tortu birikmesi
- Hortum ya da gövde içerisinde kaçak oluşması
- Kadran içerisine su veya nem girmesi
Tesisattan Kaynaklanabilecek Durumlar
- Genleşme tankı ön basıncının yetersiz olması
- Genleşme tankı membranının hasar görmesi
- Doldurma musluğunun kapatmaması
- Plakalı eşanjörün iki devre arasında kaçırması
- Emniyet ventilinin su tahliye etmesi
- Tesisat veya kombi içerisinde su kaçağı bulunması
- Otomatik hava purjöründen kaçak oluşması
Basıncın yükselmesi her zaman manometre arızası değildir Kombi ısındığında basınç aşırı yükseliyor, soğuduğunda belirgin biçimde düşüyorsa genleşme tankı ve tesisatın hidrolik durumu ayrıca kontrol edilmelidir.
Basınç Değerleri Nasıl Yorumlanmalıdır?
Ev tipi kombilerde soğuk tesisat basıncı çoğunlukla cihaz üreticisinin belirlediği normal çalışma aralığında tutulur. Birçok cihazda yaklaşık 1–1,5 bar civarındaki soğuk basınç yaygın olmakla birlikte kesin değer kombinin montaj ve kullanım kılavuzundan kontrol edilmelidir.
Kalorifer suyu ısındığında hacim genişlemesine bağlı olarak basınçta sınırlı yükselme görülebilir. Basıncın çok hızlı artması, emniyet ventilinin su tahliye etmesi veya cihaz soğuduğunda basıncın sürekli düşmesi yalnızca manometre üzerinden yorumlanmamalı; hidrolik sistem servis tarafından incelenmelidir.
Sisteme sürekli su eklemek doğru çözüm değildir Basınç sık sık düşüyorsa kaçak, emniyet ventili, genleşme tankı veya başka bir hidrolik arıza bulunabilir. Sürekli doldurma işlemi tesisata taze ve oksijenli su girmesine, korozyonun artmasına ve arızanın büyümesine neden olabilir.
Plastik Hortum ve Rekor Kontrolleri
Plastik Hortum
- Çatlak, kesik ve sertleşme bulunmamalıdır.
- Keskin açıyla katlanmış veya ezilmiş olmamalıdır.
- Fan, brülör ve sıcak borulara temas etmemelidir.
- Keskin sac kenarları arasında sıkışmamalıdır.
- Bağlantı noktalarında gevşeme görülmemelidir.
- Hortum boyunca su ve nem izi bulunmamalıdır.
G1/4 Rekor ve O-Ring
- Diş yüzeyi ezilmiş veya çapaklı olmamalıdır.
- Rekor gövdesinde çatlak ve darbe bulunmamalıdır.
- O-ringler sertleşmiş, kesilmiş veya yassılaşmış olmamalıdır.
- Bağlantı ucu eski parçayla aynı uzunlukta olmalıdır.
- Rekor eksen dışı biçimde sıkılmamalıdır.
- Montaj sonrası bağlantı kaçak açısından kontrol edilmelidir.
Hortum kesilerek veya ek yapılarak kullanılmamalıdır Basınç iletim hattına kontrolsüz ek yapılması sızdırmazlığı ve ölçüm davranışını bozabilir. Uygun olmayan uzunluktaki ürün, doğru ölçüde manometreyle değiştirilmelidir.
Doğru Ürün Seçimi İçin Kontrol Listesi
- Ürün markasının WIKA ve model kodunun MM42 olduğunu doğrulayın.
- Eski manometre kadranının yaklaşık Ø28 mm olduğunu ölçün.
- Plastik hortum uzunluğunun yaklaşık 600 mm olduğunu kontrol edin.
- Bağlantının G1/4 veya 1/4 inç dişli yapıda olduğunu doğrulayın.
- Rekor ucunun uzunluğunu ve fiziksel biçimini karşılaştırın.
- O-ringlerin sayısını, çapını ve yerleşimini inceleyin.
- Manometre arka gövdesindeki panel sabitleme tırnaklarını kontrol edin.
- Kadran skala düzeninin eski ürünle uyumlu olduğunu doğrulayın.
- Kombinin tam Baymak, Alarko, Sanica veya Warmhaus modelini okuyun.
- Cihazın üretim ve seri numarasını kaydedin.
- Benzer görünümlü bakır borulu manometrelerle karıştırmayın.
- Ürünün elektrikli basınç sensörü değil, mekanik gösterge olduğunu doğrulayın.
Dört fotoğraf doğru eşleştirmeyi kolaylaştırır Eski manometrenin ön kadranı, arka panel tırnakları, hortumun tamamı ve G1/4 bağlantı rekoru ayrı ayrı görüntülenmelidir. Fotoğrafta cetvel kullanılması çap ve hortum uzunluğunun karşılaştırılmasına yardımcı olur.
Plastik Hortumlu ve Bakır Borulu Manometre Ayrımı
Plastik Hortumlu MM42
- Esnek plastik basınç iletim hattına sahiptir.
- Hortum yaklaşık 600 mm uzunluğundadır.
- Cihaz içerisinde kontrollü biçimde yönlendirilebilir.
- Bükülme yarıçapı ve sıcak yüzeylerden uzaklık önemlidir.
- Bu ürün kartındaki manometre bu yapıdadır.
Bakır Borulu Manometre
- Basıncı şekillendirilmiş metal boru üzerinden iletir.
- Boru uzunluğu ve büküm geometrisi modele özeldir.
- Plastik hortumlu ürünle fiziksel olarak aynı değildir.
- Montaj yönü ve bağlantı noktası farklı olabilir.
- Yalnızca marka benzerliğiyle eşdeğer kabul edilmemelidir.
Hortum malzemesi ürün seçiminde temel ayrımdır Saat çapı ve bağlantı dişi aynı görünse bile plastik hortumlu ve bakır borulu manometrelerin cihaz içerisindeki yerleşimleri farklı olabilir.
Montaj ve Hidrolik Güvenlik
Manometre kombinin sıcak ve basınçlı kalorifer devresine bağlıdır. Değişim öncesinde cihaz kapatılmalı, elektrik beslemesinden ayrılmalı, tamamen soğutulmalı ve kalorifer devresi yetkin teknik servis tarafından güvenli biçimde basınçsız hâle getirilmelidir.
- Basınçlı ve sıcak kombide bağlantı rekoru sökülmemelidir.
- Eski manometrenin hortum güzergâhı söküm öncesinde kaydedilmelidir.
- G1/4 bağlantı dişi ve hidrolik yuva hasar açısından incelenmelidir.
- O-ringler montaj sırasında kesilmemeli veya yuvasından taşmamalıdır.
- Rekor aşırı kuvvet uygulanarak sıkılmamalıdır.
- Plastik hortum keskin biçimde kıvrılmamalıdır.
- Hortum sıcak eşanjör, brülör ve baca yüzeylerinden uzak tutulmalıdır.
- Manometre panel yuvasına zorlanmadan oturtulmalıdır.
- Montaj sonrasında tesisat kontrollü biçimde doldurulmalıdır.
- Manometre değeri servis ölçüm cihazıyla karşılaştırılmalıdır.
- Soğuk ve sıcak çalışma sırasında rekor ile hortum kaçak açısından gözlenmelidir.
Basınçlı devrede bağlantı açılmamalıdır Tesisat basıncı tamamen düşürülmeden manometre rekorunun gevşetilmesi sıcak su çıkışına, elektronik parçaların ıslanmasına ve yaralanma riskine neden olabilir. Değişim işlemi yetkin kombi teknik servisine yaptırılmalıdır.
Sık Sorulan Sorular
MM42 neyi ifade eder?
WIKA marka plastik hortumlu manometrenin ürün veya stok model tanımıdır. Kombinin tam cihaz model kodu olarak değerlendirilmemelidir.
Manometrenin saat çapı kaç milimetredir?
Ürün yaklaşık Ø28 mm dış kadran çapına sahiptir. Panel yuvası ve arka sabitleme tırnakları da eski parçayla karşılaştırılmalıdır.
Plastik hortumun uzunluğu ne kadardır?
Ürün yaklaşık 600 mm uzunluğunda plastik basınç hortumuyla listelenmektedir.
Bağlantı ölçüsü nedir?
Hidrolik bağlantı G1/4, diğer ifadeyle 1/4 inç dişli yapıdadır. Rekor ucu ve O-ring düzeni ayrıca kontrol edilmelidir.
Bütün Baymak kombilere uyar mı?
Hayır. Ürün Baymak yeni seri olarak tanımlanan uygun revizyonlarla ilişkilendirilir. Luna, Falke, Lambert ve farklı Baymak platformlarında başka manometreler kullanılabilir.
Alarko Trendy modellerinde kullanılabilir mi?
Ürün Alarko Trendy ailesinin uygun revizyonlarıyla ilişkilendirilmektedir. Tam model, hortum uzunluğu ve bağlantı rekoru kontrol edilmelidir.
Sanica ve Warmhaus kombilerle uyumlu mudur?
Uygun Sanica ve Warmhaus kombi revizyonlarıyla listelenmektedir. Markanın bütün cihazlarında aynı manometrenin kullanıldığı varsayılmamalıdır.
Manometre ibresi sıfıra dönmüyorsa arızalı mıdır?
Tesisat tamamen basınçsızken ibre sıfır noktasına dönmüyorsa gösterge mekanizması sapmış veya sıkışmış olabilir. Servis ölçümüyle karşılaştırma yapılmalıdır.
Kombi basıncı yükseliyorsa manometre mi bozuktur?
Her zaman değil. Genleşme tankı, doldurma musluğu, plakalı eşanjör ve tesisatın hidrolik durumu da basınç yükselmesine neden olabilir.
Manometre elektrikle mi çalışır?
Hayır. Mekanik basınç göstergesidir ve tesisat basıncını plastik hortum üzerinden doğrudan algılar.
Plastik hortum kısaltılabilir mi?
Önerilmez. Hortumun kesilmesi ve sonradan ek yapılması sızdırmazlık ile basınç iletimini bozabilir. Doğru uzunluktaki ürün seçilmelidir.
O-ringler ürünle birlikte gelir mi?
Güncel paket görselindeki bağlantı elemanları esas alınmalıdır. Gösterilmeyen ek conta veya sabitleme parçaları pakete dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin marka-model etiketini, eski manometrenin ön kadranını, arka sabitleme tırnaklarını, plastik hortumunu ve G1/4 bağlantı rekorunu gösteren fotoğrafları iletebilirsiniz. Proser ekibi; WIKA MM42 modeli, Ø28 mm kadran, 600 mm hortum ve 1/4 inç bağlantı özellikleri üzerinden fiziksel ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün kadran baskısı, renkli skala alanları, plastik gövde tonu, hortum rengi, rekor yüzeyi ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Baymak, Alarko, Sanica, Warmhaus manometre” başlığı değil; WIKA MM42 modeli, Ø28 mm kadran çapı, 600 mm plastik hortum, G1/4 bağlantı, O-ring düzeni ve eski parçanın panel sabitleme yapısı birlikte değerlendirilmelidir.
