Ferroli • Geçme Bağlantı • 0–4 Bar • Yaklaşık Ø40 mm Kadran

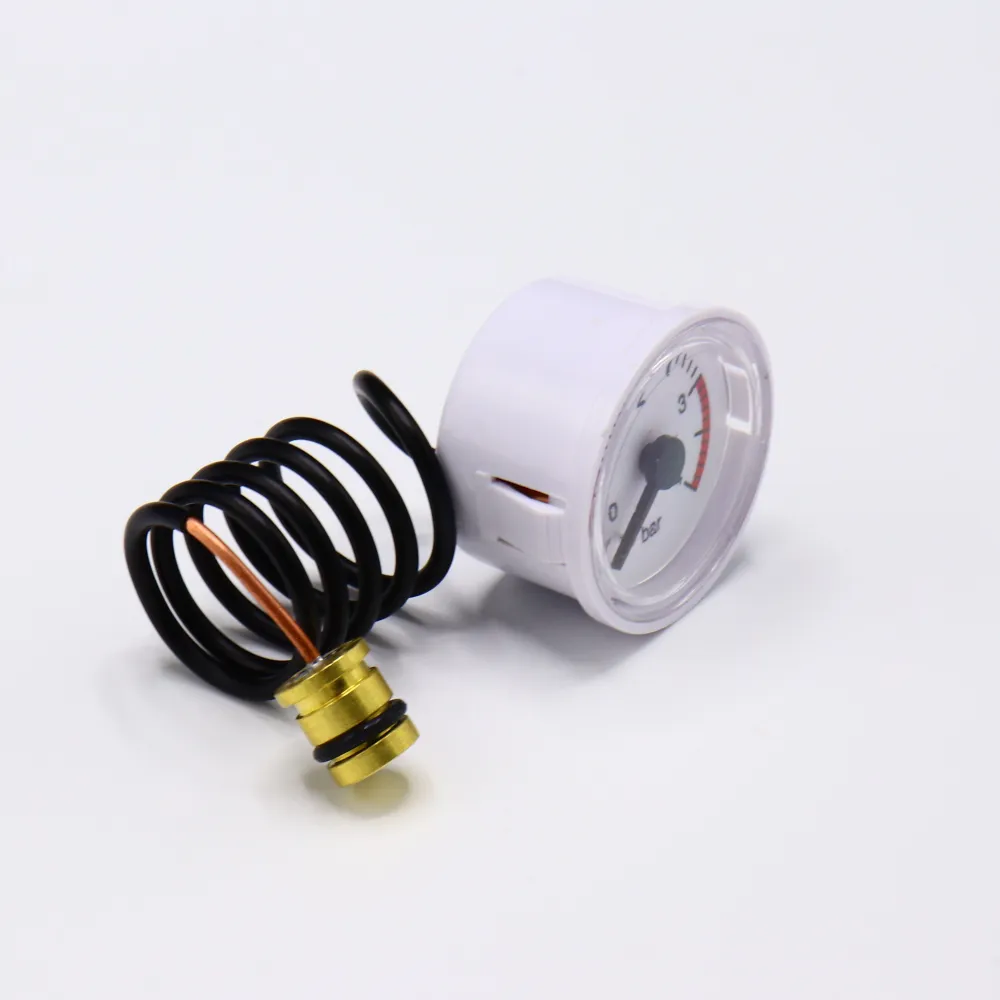

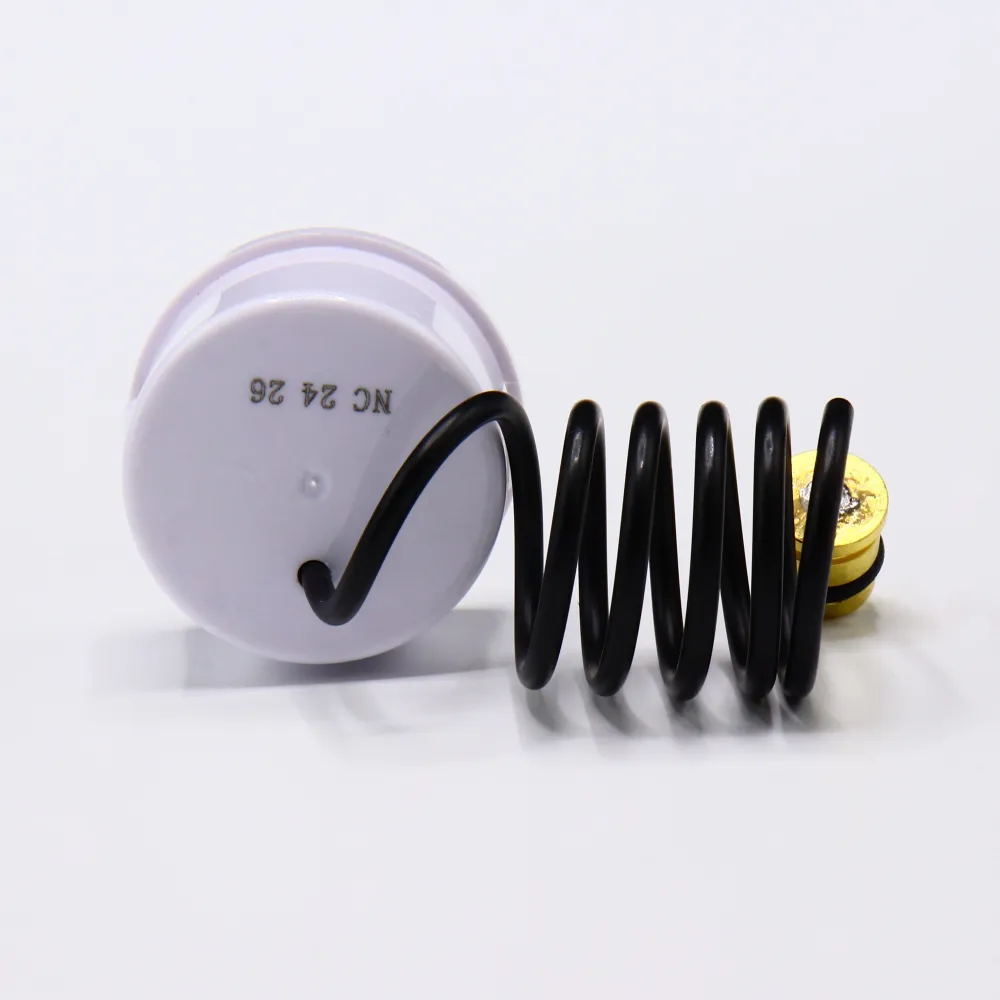

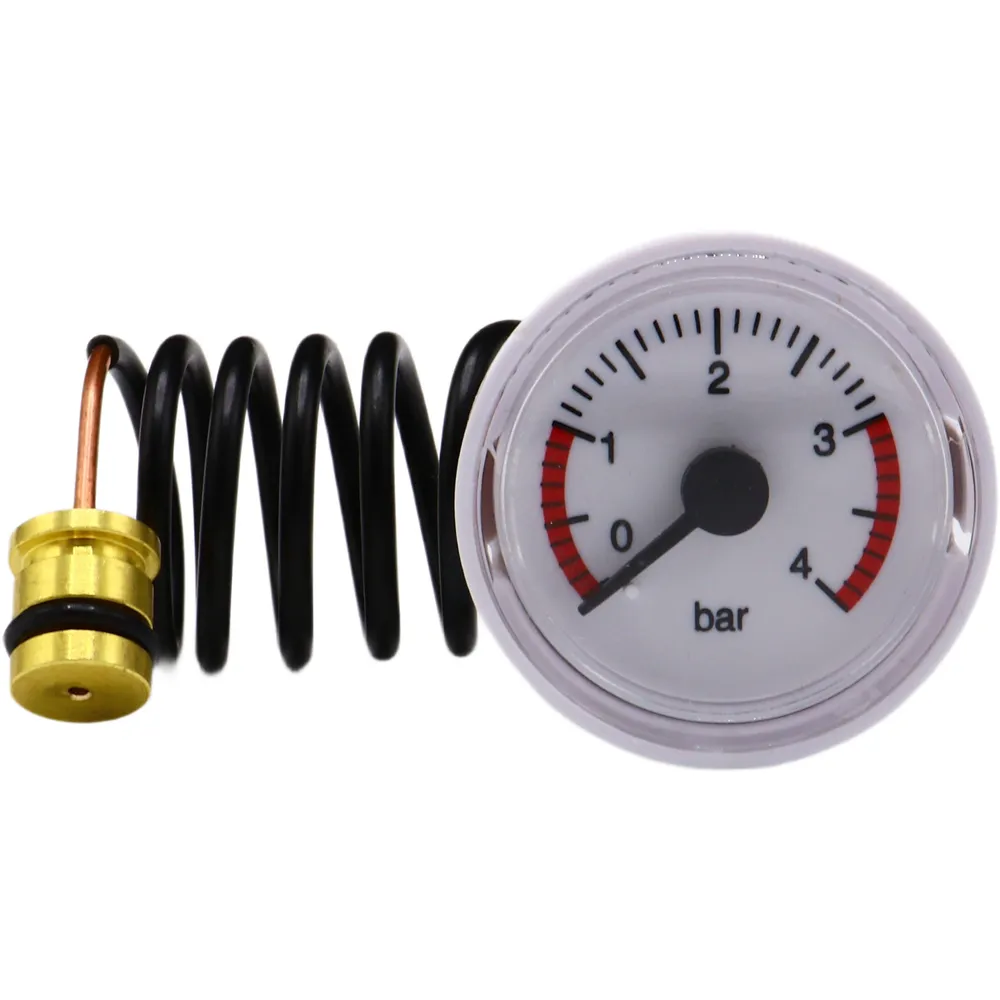

Manometre Ferroli Geçme
Ferroli uyumlu geçme manometre; uygun kombi modellerinin kapalı kalorifer devresindeki su basıncını mekanik ibre üzerinden göstermeye yardımcı olan panel tipi basınç göstergesidir. Yaklaşık Ø40 mm sınıfındaki kompakt kadranı, 0–4 bar ölçüm aralığı ve geçme tip hidrolik bağlantısı sayesinde tesisat basıncını ön panelden takip edilebilir hâle getirir. Doğru ürün seçimi için yalnızca Ferroli marka bilgisi değil; cihazın tam modeli, manometrenin dış çapı, bağlantı probu, O-ring kanalları ve panel sabitleme yapısı birlikte karşılaştırılmalıdır.
Ürün Kimliği ve Bağlantı Yapısı
- Ürün tipi
- Mekanik kombi manometresi
- Uyumlu marka
- Ferroli
- Bağlantı tipi
- Geçme / push-fit
- Ölçüm aralığı
- 0–4 bar
- Kadran sınıfı
- Yaklaşık Ø40–43 mm
- Yaygın referans
- 39818210
- Elektrik bağlantısı
- Bulunmaz
- Paket içeriği
- 1 adet geçme manometre
Ferroli için birden fazla geçme manometre revizyonu bulunmaktadır Aynı çap ve 0–4 bar skalasına sahip görünen ürünlerde bağlantı probunun uzunluğu, O-ring kanalları, kapiler hattı ve panel tırnakları farklı olabilir. 39818210 referansı yaygın olmakla birlikte eski parça görülmeden kesin eşleşme yapılmamalıdır.
0–4 Bar Basınç Takibi
Kombinin kalorifer devresindeki su basıncını analog kadran ve mekanik ibre üzerinden doğrudan göstermeye yardımcı olur.
Geçme Hidrolik Bağlantı
Uygun hidrolik yuvaya O-ringli prob ve emniyet klipsi yardımıyla bağlanan, dişsiz geçme bağlantı düzenine sahiptir.
Panel Tipi Gösterge
Kombinin ön kontrol panelindeki uygun manometre yuvasına yerleşerek basıncın cihaz kapağı açılmadan okunabilmesini sağlar.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Ferroli Uyumlu Geçme Bağlantılı Kombi Manometresi |
| Parça sınıfı | Mekanik kalorifer tesisatı basınç göstergesi |
| Yaygın üretici referansı | 39818210; güncel ürün etiketi, cihaz modeli ve fiziksel bağlantı üzerinden doğrulanmalıdır |
| Ölçüm aralığı | 0–4 bar |
| Kadran ölçüsü | Yaklaşık Ø40 mm panel ölçüsü; bazı kayıtlarda dış çerçeve yaklaşık Ø43 mm olarak belirtilebilir |
| Gösterge biçimi | Yuvarlak kadran, mekanik ibre ve bar skalası |
| Temel görevi | Kombinin kapalı kalorifer devresindeki su basıncını kullanıcıya ve teknik servise görsel olarak göstermek |
| Çalışma prensibi | Hidrolik basıncın bağlantı hattı üzerinden manometrenin mekanik ölçüm elemanına aktarılması |
| Hidrolik bağlantı | Geçme tip bağlantı probu; O-ring ve modele göre emniyet klipsli sabitleme |
| Dişli bağlantı | Bulunmaz. G1/4 veya farklı dişli Ferroli manometrelerle karıştırılmamalıdır |
| Basınç iletim hattı | Üretim tipine göre kapiler boru veya uygun bağlantı hattı; uzunluk ve çıkış yönü güncel ürün görselinden doğrulanmalıdır |
| Elektrik beslemesi | Bulunmaz; tamamen mekanik olarak çalışır |
| İlişkilendirilen cihaz grubu | Ferroli Domi Compact F24 ve F30 ailesinin uygun B ve D revizyonları |
| Diğer Ferroli serileri | Bazı Domicondens, Optimax ve ilişkili cihazlarda benzer referanslar görülebilir; tam ürün kodu ve bağlantı geometrisi kontrol edilmeden uyumlu kabul edilmemelidir |
| Benzer Ferroli kodları | 39820080, 39848670 ve dişli bağlantılı farklı manometreler fiziksel olarak benzer görünebilir; birbirinin doğrudan karşılığı olarak değerlendirilmemelidir |
| Ürün niteliği | CEWAL veya farklı uyumlu üretim seçenekleri bulunabilir. Güncel stok markası ve ambalajı esas alınmalıdır |
| Paket içeriği | 1 adet manometre ve ürün üzerinde bulunan bağlantı hattı; ayrıca gösterilmeyen O-ring, klips veya panel aparatı dahil kabul edilmemelidir |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |
“Geçme” ifadesi dişsiz hidrolik bağlantıyı tanımlar Manometrenin bağlantı probu uygun yuvaya yerleşir, O-ringler sızdırmazlığı destekler ve bağlantı cihaz tasarımına göre bir emniyet klipsiyle sabitlenebilir.
Ferroli Geçme Manometre Nasıl Çalışır?
Kombinin kapalı kalorifer devresindeki su basıncı, manometrenin geçme bağlantı probuna ulaşır. Basınç, bağlantı hattı üzerinden gösterge gövdesinin içerisinde bulunan mekanik ölçüm elemanına iletilir.
Ölçüm elemanında oluşan kontrollü hareket, kadran üzerindeki ibreye aktarılır. Tesisata su eklendiğinde ibre yükselir; sistem basıncı azaldığında daha düşük bir bar değerine geri döner. Böylece kalorifer devresinin hidrolik durumu kombinin ön panelinden takip edilebilir.
Elektrik kesikken de basınç okunabilir Mekanik manometre elektronik karta bağlı değildir. Tesisat basıncını göstermek için elektrik beslemesine veya elektronik sinyale ihtiyaç duymaz.
Geçme ve Dişli Ferroli Manometre Arasındaki Fark
Geçme Bağlantılı Manometre
- Bağlantı ucunda diş yerine düz prob yapısı bulunur.
- Sızdırmazlık çoğunlukla O-ringlerle sağlanır.
- Modele göre emniyet klipsiyle sabitlenir.
- Bağlantı probunun çapı ve uzunluğu kritiktir.
- Bu ürün kartındaki manometre bu sınıftadır.
Dişli Bağlantılı Manometre
- Hidrolik yuvaya vidalanan metal bağlantıya sahiptir.
- 1/4 inç veya farklı diş ölçüleri kullanılabilir.
- Geçme bağlantı yuvasına doğrudan takılamaz.
- Sızdırmazlık yöntemi cihaz tasarımına göre değişir.
- Kadran çapı aynı olsa bile eşdeğer kabul edilmemelidir.
Geçme bağlantı yerine dişli manometre kullanılmamalıdır Hidrolik bağlantı yöntemleri farklıdır. Uygun olmayan bağlantının zorlanması hidrolik blokta hasar, bağlantı kırılması veya su kaçağı oluşturabilir.
39818210 Referansı ve Ferroli Model Ayrımı
39818210 referansı, Ferroli yedek parça kayıtlarında geçme bağlantılı mekanik basınç göstergesi olarak kullanılmaktadır. Bu referans özellikle Domi Compact F24 ve F30 cihazlarının belirli B ve D revizyonlarıyla ilişkilendirilir.
Bununla birlikte Ferroli, farklı üretim dönemlerinde benzer kadranlı manometreler kullanmıştır. Kadran ölçüsü ve skala aynı görünse bile bağlantı probu veya panel sabitleme noktası değişebilir.
39818210 ile İlişkilendirilen Modeller
- Domi Compact F24 B uygun revizyonları
- Domi Compact F24 D uygun revizyonları
- Domi Compact F30 B uygun revizyonları
- Domi Compact F30 D uygun revizyonları
- Seri numarasıyla doğrulanan ilişkili cihazlar
Mutlaka Karşılaştırılması Gereken Noktalar
- Manometrenin ön kadran çapı
- Bağlantı probunun uzunluğu ve çapı
- Prob üzerindeki O-ring kanal sayısı
- Kapiler hattın uzunluğu ve çıkış yönü
- Panel sabitleme tırnaklarının biçimi
- Eski ürün üzerindeki referans işaretleri
Ferroli model listeleri üretim ülkesine göre değişebilir Aynı cihaz adı farklı ülke pazarlarında değişen kontrol paneli veya hidrolik parçalarla sunulabilir. Cihazın tam ürün ve seri numarası, genel model adından daha güvenilir bir seçim ölçütüdür.
Mekanik Manometre ile Basınç Sensörü Arasındaki Fark
Mekanik Manometre
- Basıncı analog kadran ve ibreyle gösterir.
- Elektrik bağlantısı gerektirmez.
- Hidrolik basıncı doğrudan algılar.
- Elektronik karta sayısal bilgi göndermez.
- Kullanıcı tarafından ön panelden okunabilir.
Elektronik Basınç Sensörü
- Basıncı elektriksel sinyale dönüştürür.
- Soket ve kabloyla elektronik karta bağlanır.
- Düşük basınç güvenlik kontrolünde görev alabilir.
- Cihaz ekranında dijital basınç değeri oluşturabilir.
- Mekanik manometrenin doğrudan yerine geçmez.
Bir cihazda iki farklı basınç parçası bulunabilir Bazı kombilerde kullanıcıya görsel bilgi veren mekanik manometreyle elektronik kartın basıncı izlediği sensör birlikte kullanılır. Birinin arızası diğerinin de arızalı olduğu anlamına gelmez.
Manometre Arızasına İşaret Edebilecek Belirtiler
- Tesisata su eklendiği hâlde ibrenin hareket etmemesi
- İbrenin belirli bir bar değerinde takılı kalması
- Kalorifer devresi boşaltıldığında ibrenin sıfıra dönmemesi
- Basınç değişimine geç veya düzensiz tepki vermesi
- İbrenin sürekli titremesi veya kesintili hareket etmesi
- Kadran içerisinde su, nem veya buğulanma görülmesi
- Kapiler bağlantı hattında ezilme ya da keskin kıvrım bulunması
- Geçme prob ve O-ring çevresinde su kaçağı oluşması
- Manometre değeriyle referans servis ölçümünün uyuşmaması
- Gösterge tırnaklarının kırılması ve manometrenin panelde gevşemesi
İbre hareket etmiyorsa bağlantı hattı da incelenmelidir Manometrenin iç mekanizması sağlam olsa bile kapiler hattın kıvrılması veya hidrolik giriş kanalının tortuyla tıkanması basıncın göstergeye ulaşmasını engelleyebilir.
Yanlış Basınç Göstergesinin Ayırıcı Teşhisi
Manometreyle İlişkili Olasılıklar
- İç ölçüm mekanizmasının sıkışması
- İbrenin başlangıç konumunun bozulması
- Kapiler bağlantı hattının tıkanması
- Geçme prob içerisindeki kanalın tortuyla kapanması
- Manometre gövdesinde iç basınç kaçağı oluşması
- Kadran içerisine su veya nem girmesi
Hidrolik Sistemle İlişkili Olasılıklar
- Genleşme tankı ön basıncının yetersiz olması
- Genleşme tankı membranında hasar oluşması
- Doldurma vanasının tam kapatmaması
- Emniyet ventilinin su tahliye etmesi
- Kombi veya kalorifer tesisatında kaçak bulunması
- Plakalı eşanjörün iki devre arasında kaçırması
- Otomatik hava purjöründe su sızıntısı oluşması
Basıncın yükselmesi her zaman manometre arızası değildir Kombi ısındığında ibre hızla yükseliyorsa genleşme tankı veya hidrolik sistemde gerçek bir basınç problemi bulunabilir. Gösterge referans manometreyle karşılaştırılmalıdır.
Kalorifer Devresi Basıncı Nasıl Değerlendirilir?
Kombinin uygun soğuk tesisat basıncı cihaz modeline, tesisat yüksekliğine ve üretici ayarlarına göre değişebilir. Ev tipi sistemlerde yaklaşık 1–1,5 bar aralığı yaygın olmakla birlikte kesin doldurma değeri ilgili Ferroli cihazın kullanım kılavuzundan kontrol edilmelidir.
Kalorifer suyu ısındığında hacim genişlemesine bağlı sınırlı bir basınç artışı meydana gelebilir. Basıncın kısa sürede aşırı yükselmesi, cihaz soğuduğunda sürekli düşmesi veya emniyet ventilinin su tahliye etmesi teknik kontrol gerektirir.
Sürekli su doldurmak hidrolik arızayı çözmez Basınç düzenli olarak düşüyorsa tesisat kaçağı, genleşme tankı, emniyet ventili veya farklı bir bileşen kontrol edilmelidir. Devamlı taze su eklenmesi sistemde korozyon ve tortu oluşumunu artırabilir.
Geçme Prob, O-Ring ve Klips Kontrolleri
Geçme Bağlantı Probu
- Prob eğilmiş veya darbe almış olmamalıdır.
- Çapı ve toplam uzunluğu eski ürünle aynı olmalıdır.
- Basınç geçiş kanalı tortuyla kapanmış olmamalıdır.
- Prob yüzeyinde derin çizik ve aşınma bulunmamalıdır.
- Hidrolik yuvaya zorlanmadan yerleşebilmelidir.
O-Ring ve Emniyet Klipsi
- O-ringler kesilmiş veya yassılaşmış olmamalıdır.
- Conta çapı ve kalınlığı ürün yuvasına uygun olmalıdır.
- O-ringler montaj sırasında kanaldan taşmamalıdır.
- Emniyet klipsi eğilmiş veya gevşemiş olmamalıdır.
- Klips bağlantı yuvasına tam olarak oturmalıdır.
Eski ve sertleşmiş O-ring yeniden kullanılmamalıdır Hasarlı sızdırmazlık elemanı, bağlantı montaj sırasında sağlam görünse bile cihaz ısındığında su kaçağına neden olabilir. Uygun ölçüde yeni sızdırmazlık elemanı kullanılmalıdır.
Kadran ve Kapiler Hat Kontrolleri
Kadran ve Gösterge Gövdesi
- Ön camda çatlak veya kırık bulunmamalıdır.
- İbre kadrana sürtmeden hareket edebilmelidir.
- Basınçsız durumda sıfır konumuna dönmelidir.
- Kadran içerisinde nem ve su görülmemelidir.
- Bar skalası okunabilir durumda olmalıdır.
- Panel sabitleme tırnakları sağlam bulunmalıdır.
Kapiler Bağlantı Hattı
- Ezilmiş veya keskin biçimde kıvrılmış olmamalıdır.
- Hat üzerinde çatlak ve eski kaçak izi bulunmamalıdır.
- Kombi sacının keskin kenarlarına temas etmemelidir.
- Brülör, eşanjör ve sıcak borulardan uzak tutulmalıdır.
- Bağlantı uçları gevşek olmamalıdır.
- Hat uzunluğu panel yerleşimine uygun olmalıdır.
Kapiler hat kesilerek veya ek yapılarak kullanılmamalıdır Basınç iletim hattına yapılan kontrolsüz müdahale ölçüm doğruluğunu ve sızdırmazlığı bozabilir. Doğru bağlantı uzunluğuna sahip komple manometre tercih edilmelidir.
Doğru Parça Seçimi İçin Kontrol Listesi
- Aranan parçanın Ferroli geçme bağlantılı manometre olduğunu doğrulayın.
- Eski ürün üzerinde 39818210 veya farklı referans kodu bulunup bulunmadığını kontrol edin.
- Gösterge skalasının 0–4 bar olduğunu karşılaştırın.
- Kadranın yaklaşık Ø40–43 mm sınıfında olduğunu ölçün.
- Kombinin tam Ferroli model ve seri numarasını okuyun.
- Bağlantı ucunun dişli değil, geçme prob yapısında olduğunu doğrulayın.
- Probun çapını, uzunluğunu ve uç şeklini karşılaştırın.
- O-ring kanal sayısını ve konumunu inceleyin.
- Emniyet klipsi yuvasının eski ürünle aynı olduğunu kontrol edin.
- Kapiler hattın uzunluğunu ve çıkış yönünü karşılaştırın.
- Arka panel tırnaklarının biçimini inceleyin.
- Conta ve klipslerin paket içeriğine dahil olup olmadığını doğrulayın.
Eski ürünün farklı açılardan görüntülenmesi önemlidir Manometrenin ön kadranı, arka gövdesi, kapiler hattı, geçme probu, O-ring kanalları ve kombi model etiketi ayrı ayrı fotoğraflanmalıdır.
Yeni ve Çıkma Manometre Kontrolleri
Yeni Üründe Kontrol
- İbre basınçsız durumda sıfır konumunda bulunmalıdır.
- Kadran camında çatlak veya darbe izi olmamalıdır.
- Kapiler hat ezilmiş ve kıvrılmış olmamalıdır.
- Geçme prob düz ve hasarsız olmalıdır.
- O-ring kanalları çapaksız bulunmalıdır.
- Panel tırnakları ve paket içeriği eksiksiz olmalıdır.
Çıkma Üründe İlave Kontrol
- İbre sıfır noktasına doğru biçimde dönmelidir.
- Kadran içerisinde nem veya buğu görülmemelidir.
- Kapiler hatta eski onarım izi bulunmamalıdır.
- Geçme prob çevresinde korozyon olmamalıdır.
- Panel tırnakları kırık veya yapıştırılmış olmamalıdır.
- Gösterge değeri referans cihazla karşılaştırılmalıdır.
Dış görünüm ölçüm doğruluğunu garanti etmez Kullanılmış manometrenin kadranı temiz görünse bile iç mekanizması sapmış olabilir. Çıkma ürünün uygun basınç test ekipmanıyla kontrol edilmesi gerekir.
Montaj ve Hidrolik Güvenlik
Ferroli geçme manometre, kombinin sıcak ve basınçlı kalorifer devresine bağlıdır. Değişim öncesinde cihazın soğuması beklenmeli, elektrik beslemesi kesilmeli ve ilgili hidrolik bölüm yetkin teknik servis tarafından güvenli biçimde basınçsız hâle getirilmelidir.
- Basınçlı ve sıcak sistemde manometre bağlantısı açılmamalıdır.
- Eski kapiler hattın güzergâhı söküm öncesinde kaydedilmelidir.
- Hidrolik bağlantı yuvası tortu ve hasar açısından incelenmelidir.
- Eski O-ringlerin durumu kontrol edilmeli ve uygun olanlar yenilenmelidir.
- Geçme prob bağlantı yuvasına eksen dışı zorlanmamalıdır.
- Emniyet klipsi bağlantı kanalına tam olarak yerleştirilmelidir.
- Kapiler hat keskin biçimde bükülmemeli veya ezilmemelidir.
- Hat sıcak ve keskin yüzeylerden korunmalıdır.
- Manometre panel yuvasına zorlanmadan sabitlenmelidir.
- Montaj sonrasında tesisat kontrollü biçimde doldurulmalıdır.
- Gösterge değeri referans servis manometresiyle karşılaştırılmalıdır.
- Soğuk ve sıcak çalışmada bağlantı bölgesi kaçak açısından kontrol edilmelidir.
Basınçlı kalorifer devresine kullanıcı müdahalesi yapılmamalıdır Devre basıncı düşürülmeden geçme probun veya emniyet klipsinin çıkarılması sıcak su çıkışına, elektronik parçaların ıslanmasına ve yaralanma riskine neden olabilir. Değişim işlemi yetkin kombi teknik servisi tarafından gerçekleştirilmelidir.
Sık Sorulan Sorular
Ferroli geçme manometre ne işe yarar?
Kombinin kapalı kalorifer devresindeki tesisat su basıncını mekanik kadran ve ibre üzerinden gösterir.
Ürünün ölçüm aralığı nedir?
Bu ürün grubu 0–4 bar basınç skalasıyla ilişkilendirilmektedir.
Kadran çapı kaç milimetredir?
Panel ölçüsü yaklaşık Ø40 mm, dış çerçeve ise ürün yapısına göre yaklaşık Ø43 mm olabilir. Eski manometre ölçülmelidir.
39818210 neyi ifade eder?
Ferroli’nin belirli kombi modellerinde kullanılan geçme bağlantılı mekanik manometreyle ilişkilendirilen yaygın parça referansıdır.
Bütün Ferroli kombilere uyar mı?
Hayır. Ferroli cihazlarda geçme, dişli, farklı çaplı ve farklı bağlantı hattına sahip manometreler kullanılabilir.
Domi Compact F24 ve F30 cihazlara uyar mı?
39818210 referansı Domi Compact F24 B, F24 D, F30 B ve F30 D cihazların uygun revizyonlarıyla ilişkilendirilmektedir. Seri numarası ve eski parça bağlantısı kontrol edilmelidir.
Dişli Ferroli manometrenin yerine kullanılabilir mi?
Hayır. Geçme ve dişli bağlantıların hidrolik yuvaları farklıdır. Bağlantı tipi eski parçayla aynı olmalıdır.
Manometre elektrikle mi çalışır?
Hayır. Tesisat basıncını hidrolik bağlantı üzerinden mekanik olarak algılar.
İbre sıfıra dönmüyorsa manometre arızalı mıdır?
Tesisat tamamen basınçsızken ibre sıfır noktasına dönmüyorsa iç mekanizma sapmış veya sıkışmış olabilir.
Tesisata su eklendiği hâlde ibre neden yükselmiyor?
Manometre arızalı olabilir. Ayrıca geçme probun, kapiler hattın veya hidrolik girişin tıkanması da aynı belirtiyi oluşturabilir.
Kombi basıncı yükseliyorsa sorun manometre midir?
Her zaman değil. Genleşme tankı, doldurma vanası, plakalı eşanjör veya farklı bir hidrolik sorun gerçek basınç yükselmesine neden olabilir.
O-ring ve emniyet klipsi ürünle birlikte gelir mi?
Güncel ürün görselinden doğrulanmalıdır. Ayrıca gösterilmeyen sızdırmazlık elemanları ve klipsler pakete dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin tam Ferroli model etiketini, eski manometrenin ön kadranını, arka gövdesini, kapiler hattını, geçme bağlantı probunu ve O-ring kanallarını gösteren fotoğrafları iletebilirsiniz. Proser ekibi; 0–4 bar skala, yaklaşık Ø40 mm kadran, 39818210 referansı ve geçme bağlantı yapısı üzerinden fiziksel ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün kadran baskısı, gövde rengi, ibre tasarımı, kapiler hat uzunluğu, geçme prob biçimi ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Ferroli geçme manometre” başlığı değil; 39818210 veya mevcut ürün referansı, 0–4 bar skala, kadran çapı, kombinin tam model ve seri numarası, O-ring kanalları, emniyet klipsi ve eski manometrenin fiziksel yapısı birlikte değerlendirilmelidir.
