Vaillant VUW • 101271 • Ø40 mm • 0–4 Bar • Kapiler Bağlantılı

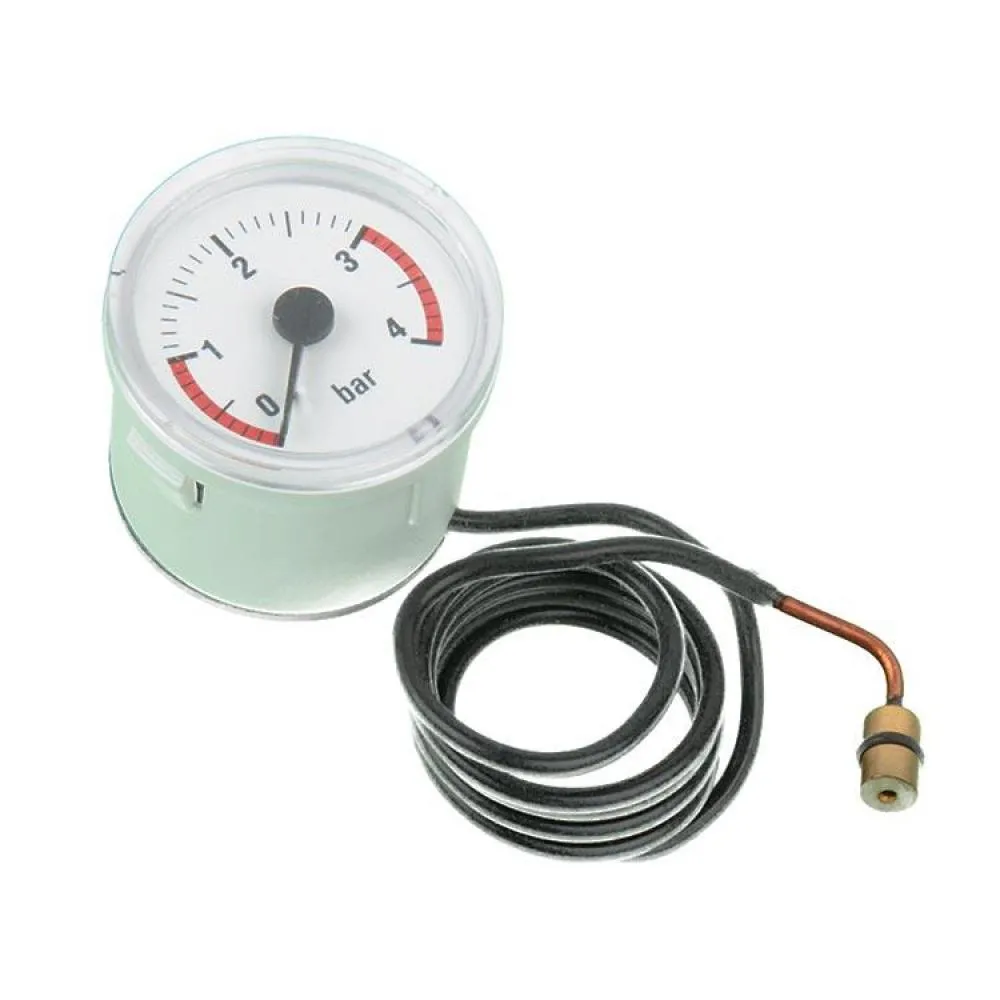

Manometre Vaillant VUW
Vaillant VUW uyumlu kombi manometresi; uygun eski nesil VUW cihazlarda kapalı kalorifer devresindeki su basıncını mekanik ibre üzerinden göstermeye yardımcı olan panel tipi basınç göstergesidir. Yaygın olarak 101271 referansıyla ilişkilendirilen ürün; yaklaşık Ø40 mm kadran, 0–4 bar ölçüm skalası ve kapiler basınç bağlantı hattından oluşur. Sipariş öncesinde cihazın tam VUW tip kodu, gösterge çapı, bağlantı hattı, hidrolik uç ve panel sabitleme biçimi eski parçayla karşılaştırılmalıdır.
Ürün Kimliği ve Temel Ölçüler
- Ürün tipi
- Mekanik kombi manometresi
- Uyumlu marka
- Vaillant
- Cihaz grubu
- Uygun VUW serileri
- Yaygın referans
- 101271
- Kadran çapı
- Yaklaşık Ø40 mm
- Ölçüm aralığı
- 0–4 bar
- Bağlantı yapısı
- Kapiler basınç hattı
- Paket içeriği
- 1 adet manometre grubu
VUW tek bir kombi modeli değildir Vaillant cihaz tanımlamasında VUW; ısıtma ve kullanım sıcak suyu işlevini birlikte sunan kombi grubunu ifade eder. VUW 180, 200, 202, 240, 242, 280 ve 282 gibi farklı model ve revizyonlarda aynı manometre kullanılmayabilir.
0–4 Bar Basınç Gösterimi
Kombinin kapalı ısıtma devresindeki su basıncını kadran üzerindeki analog ibre aracılığıyla takip etmeye yardımcı olur.
Ø40 mm Panel Tipi Kadran
Uygun Vaillant VUW cihazların ön kontrol panelindeki gösterge yuvasına yerleşecek kompakt gövde yapısına sahiptir.
Kapiler Basınç Aktarımı
Hidrolik devredeki su basıncını ince bağlantı hattı üzerinden uzaktaki mekanik gösterge mekanizmasına iletir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Vaillant VUW Uyumlu Kombi Manometresi |
| Parça sınıfı | Mekanik kalorifer devresi basınç göstergesi |
| Yaygın parça referansı | 101271; cihazın tam tip ve seri numarasıyla doğrulanmalıdır |
| Kadran çapı | Yaklaşık Ø40 mm |
| Ölçüm aralığı | 0–4 bar |
| Gösterge tipi | Yuvarlak kadranlı, analog ve mekanik ibreli gösterge |
| Temel görev | Kombinin kapalı kalorifer devresindeki su basıncını kullanıcıya ve teknik servise görsel olarak göstermek |
| Basınç aktarım yöntemi | Hidrolik basıncın kapiler bağlantı hattı üzerinden gösterge mekanizmasına iletilmesi |
| Bağlantı hattı | Bu ürün grubunda kapiler borulu bağlantı kullanılır. Hat malzemesi, uzunluğu ve uç yapısı güncel ürünle doğrulanmalıdır |
| Panel montajı | Uygun ön panel yuvasına yerleşen gövde ve modele göre emniyet klipsli sabitleme |
| Elektrik bağlantısı | Bulunmaz; elektrik enerjisi veya elektronik kart sinyali gerektirmez |
| İlişkilendirilen VUW grupları | VUW 180/3, 182/3, 200/5, 202/5, 240/3, 240/5, 242/3, 242/5, 280/5 ve 282/5 ailesinin uygun revizyonları |
| Diğer kayıtlı modeller | VUW 200/2, 202/2, 240/2, 242/2 ve 282/2 gruplarının bazı revizyonları; tam cihaz kodu üzerinden kontrol edilerek |
| Yeni nesil uyumluluğu | Güncel ecoTEC cihazların tamamına uygun kabul edilmemelidir. Bazı yeni VUW cihazlarda farklı manometre veya elektronik basınç sensörü kullanılmaktadır |
| Ürün niteliği | CEWAL, ITM veya farklı uyumlu üretim seçenekleri bulunabilir. Ürün markası güncel stok kaydından doğrulanmalıdır |
| Paket içeriği | 1 adet manometre ve ürün üzerinde bulunan kapiler bağlantı hattı; ayrıca gösterilmeyen klips, conta veya adaptör dahil kabul edilmemelidir |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |
101271 bütün Vaillant VUW modellerinin ortak kodu değildir Vaillant, VUW tanımını farklı nesil ve kapasitedeki kombilerde kullanmıştır. Özellikle yeni nesil ecoTEC cihazlarda 180982 gibi farklı mekanik gösterge referansları veya elektronik basınç sensörleri bulunabilir.
Vaillant VUW Manometresi Nasıl Çalışır?
Kombinin kapalı kalorifer devresindeki su basıncı, manometrenin hidrolik bağlantı ucuna ulaşır. Bu basınç kapiler hat boyunca gösterge gövdesindeki mekanik ölçüm elemanına iletilir.
İç ölçüm mekanizmasında oluşan hareket kadrandaki ibreye aktarılır. Tesisata su eklendiğinde ibre daha yüksek bir bar değerine ilerler; sistem basıncı düştüğünde ise daha düşük bir değere geri döner.
Gösterge elektrik kesikken de okunabilir Mekanik manometre elektronik karta bağlı olmadığı için tesisat basıncını göstermek üzere elektrik enerjisine ihtiyaç duymaz.
VUW Cihaz Kodunun Anlamı
VU Tanımı
- Vaillant duvar tipi ısıtma cihazı platformunu ifade eder.
- Temel kullanım alanı kapalı kalorifer devresinin ısıtılmasıdır.
- Model numarası cihaz kapasitesi ve teknik nesil hakkında bilgi verir.
- Yedek parça seçiminde tam tip kodu gereklidir.
VUW Tanımı
- Isıtma ve kullanım sıcak suyu işlevini birlikte sunan cihazdır.
- “W” harfi kullanım sıcak suyu hazırlama işlevini belirtir.
- VUW ifadesinden sonra kapasite ve teknik revizyon kodları gelir.
- Örnek: VUW TR 242/3-5 gibi tam tanım kullanılmalıdır.
“Vaillant VUW” ifadesi parça seçimi için tek başına yeterli değildir VUW 242/2-5 ile VUW 242/3-5 benzer kapasitede görünse de farklı teknik nesillere ait olabilir. Manometre bağlantısı ve panel yapısı karşılaştırılmalıdır.
Mekanik Manometre ile Elektronik Basınç Sensörü Arasındaki Fark
101271 Mekanik Manometre
- Basıncı kadran ve ibre üzerinden gösterir.
- Elektrik bağlantısı gerektirmez.
- Kapiler hat üzerinden hidrolik basıncı algılar.
- Elektronik karta sayısal sinyal göndermez.
- Ön panelden doğrudan okunabilir.
Elektronik Basınç Sensörü
- Su basıncını elektriksel sinyale dönüştürür.
- Soket ve kabloyla elektronik karta bağlanır.
- Dijital ekranda bar değeri gösterilmesini sağlayabilir.
- Düşük basınç güvenlik kontrolünde görev alır.
- Mekanik manometrenin doğrudan yerine geçmez.
Farklı basınç parçaları birbirinin yerine kullanılmamalıdır Mekanik manometre yalnızca görsel gösterim sağlarken elektronik sensör cihaz kontrol sisteminin bir parçasıdır. Bağlantıları ve çalışma prensipleri tamamen farklıdır.
Vaillant VUW Uyumluluk Kontrolü
Vaillant VUW kombiler uzun yıllar boyunca farklı hidrolik ve kontrol platformlarıyla üretilmiştir. Aynı dış kasa veya benzer model adı, manometrenin kesin olarak aynı olduğunu göstermez.
Cihaz Etiketinden Kontrol
- Vaillant marka ve VUW tip tanımı
- 180, 182, 200, 202, 240, 242, 280 veya 282 model kodu
- /2, /3 veya farklı teknik nesil bilgisi
- -3, -5 veya farklı donanım versiyonu
- Ülke kodu ve cihaz ürün numarası
- Uzun üretim ve seri numarası
Eski Manometreden Kontrol
- Kadranın yaklaşık Ø40 mm olması
- 0–4 bar gösterge skalası
- Kapiler hattın uzunluğu ve yönü
- Hidrolik bağlantı ucunun biçimi
- Panel sabitleme klipsi veya tırnakları
- Manometre gövdesinin derinliği
- Eski ürün üzerindeki marka ve referans bilgileri
Yeni ecoTEC VUW modelleri ayrıca kontrol edilmelidir VUW kodu güncel Vaillant cihazlarda da kullanılmaktadır. Ancak eski 101271 manometre, yeni nesil bütün ecoTEC VUW cihazlarına uygun değildir.
Manometre Arızasına İşaret Edebilecek Belirtiler
- Tesisata su eklendiği hâlde ibrenin hareket etmemesi
- İbrenin belirli bir bar değerinde takılı kalması
- Tesisat boşaltıldığında ibrenin sıfıra dönmemesi
- Basınç değişimine geç veya düzensiz tepki vermesi
- İbrenin titreşimli ya da kesintili hareket etmesi
- Kadran camı içerisinde su veya buğu görülmesi
- Kapiler bağlantı hattında kırılma ya da ezilme bulunması
- Hidrolik bağlantı çevresinde su kaçağı oluşması
- Manometre değeriyle servis ölçüm cihazının uyuşmaması
- Panel sabitleme klipsinin veya gövde tırnaklarının kırılması
İbre hareket etmiyorsa yalnızca gösterge kontrol edilmemelidir Kapiler hattın keskin biçimde kıvrılması veya hidrolik bağlantı girişinin tortuyla tıkanması da basıncın manometreye ulaşmasını engelleyebilir.
Yanlış Basınç Göstergesinin Ayırıcı Teşhisi
Manometreyle İlişkili Olasılıklar
- İç mekanizmanın sıkışması veya hassasiyetini kaybetmesi
- İbrenin sıfır konumunun bozulması
- Kapiler hattın kırılması veya tıkanması
- Hidrolik girişte tortu birikmesi
- Gösterge gövdesi içerisinde basınç kaçağı oluşması
- Kadran içerisine su veya nem girmesi
Tesisatla İlişkili Olasılıklar
- Genleşme tankı ön basıncının yetersiz olması
- Genleşme tankı membranının hasar görmesi
- Doldurma vanasının tam kapatmaması
- Emniyet ventilinden su tahliye edilmesi
- Kombi veya kalorifer tesisatında kaçak bulunması
- Plakalı eşanjörün devreler arasında kaçırması
- Otomatik hava purjöründe sızıntı oluşması
Basıncın yükselmesi her zaman manometre arızası değildir Kombi ısındığında basınç hızlı yükseliyorsa genleşme tankı ve hidrolik sistem kontrol edilmelidir. Manometre gerçek basınç değişimini doğru gösteriyor olabilir.
Kalorifer Devresi Basıncı Nasıl Değerlendirilir?
Kombinin uygun tesisat basıncı cihaz modeline, bina yüksekliğine ve sistem yapısına göre değişebilir. Birçok ev tipi Vaillant cihazda soğuk sistem için yaklaşık 1–1,5 bar aralığı yaygın olmakla birlikte kesin doldurma değeri cihazın kullanım kılavuzundan kontrol edilmelidir.
Kalorifer suyu ısındığında hacim genişlemesine bağlı sınırlı basınç yükselmesi görülebilir. Basınç ısınmayla aşırı yükseliyor, cihaz soğuduğunda sürekli düşüyor veya emniyet ventili su tahliye ediyorsa teknik inceleme gereklidir.
Sürekli su doldurmak doğru çözüm değildir Basınç sık sık düşüyorsa kaçak, genleşme tankı veya emniyet ventili arızası bulunabilir. Devamlı taze su eklenmesi korozyon ve tortu oluşumunu artırabilir.
Kadran, Kapiler Hat ve Bağlantı Kontrolleri
Kadran ve Gösterge
- Ön camda kırık veya çatlak bulunmamalıdır.
- İbre kadrana sürtmeden hareket edebilmelidir.
- Basınçsız durumda başlangıç noktasına dönmelidir.
- Kadran içerisinde nem ve su bulunmamalıdır.
- Skala ve rakamlar okunabilir durumda olmalıdır.
- Panel bağlantı tırnakları sağlam olmalıdır.
Kapiler Hat ve Hidrolik Uç
- Bağlantı hattı ezilmiş veya keskin biçimde kıvrılmış olmamalıdır.
- Hat üzerinde çatlak ve eski kaçak izi bulunmamalıdır.
- Hidrolik uçta eğilme ve deformasyon görülmemelidir.
- Conta veya sızdırmazlık halkası sağlam olmalıdır.
- Emniyet klipsi yuvasına tam oturmalıdır.
- Bağlantı hattı sıcak yüzeylerden korunmalıdır.
Kapiler hat kesilerek veya onarılarak kullanılmamalıdır Hat uzunluğunun değiştirilmesi, lehimlenmesi ya da kontrolsüz biçimde eklenmesi basınç iletimini ve sızdırmazlığı bozabilir. Doğru fiziksel yapıdaki komple manometre tercih edilmelidir.
Doğru Parça Seçimi İçin Kontrol Listesi
- Aranan ürünün Vaillant VUW mekanik manometresi olduğunu doğrulayın.
- Eski ürün kaydında 101271 referansını kontrol edin.
- Kadran dış çapının yaklaşık Ø40 mm olduğunu ölçün.
- Gösterge skalasının 0–4 bar olduğunu karşılaştırın.
- Kombinin tam VUW model ve teknik revizyon kodunu okuyun.
- Cihazın ürün ve seri numarasını kaydedin.
- Kapiler hattın uzunluğunu ve çıkış yönünü inceleyin.
- Hidrolik bağlantı ucunun biçimini karşılaştırın.
- Conta ve emniyet klipsi yapısını kontrol edin.
- Panel sabitleme tırnaklarının eski ürünle aynı olduğunu doğrulayın.
- Yeni nesil elektronik basınç sensörüyle karıştırmayın.
- Ürünün orijinal veya uyumlu üretim durumunu stok kaydından kontrol edin.
Eski manometrenin dört farklı görünümü karşılaştırılmalıdır Ön kadran, arka gövde, kapiler hattın tamamı ve hidrolik bağlantı ucu ayrı ayrı fotoğraflanmalıdır. Kombi model etiketi de görüntülere eklenmelidir.
Yeni ve Çıkma Manometre Kontrolleri
Yeni Üründe Kontrol
- İbre basınçsız durumda başlangıç konumunda bulunmalıdır.
- Kadran camında çatlak ve darbe izi olmamalıdır.
- Kapiler hat ezilmiş veya keskin biçimde bükülmüş olmamalıdır.
- Hidrolik bağlantı ucu hasarsız olmalıdır.
- Panel sabitleme tırnakları sağlam bulunmalıdır.
- Paket içeriği güncel ürün görseliyle eşleşmelidir.
Çıkma Üründe İlave Kontrol
- İbre sıfır noktasına doğru biçimde dönmelidir.
- Kapiler hatta eski onarım ve kaçak izi bulunmamalıdır.
- Kadran içinde nem veya buğu görülmemelidir.
- Gösterge gövdesi çatlamış olmamalıdır.
- Sabitleme klipsi ve tırnaklar eksiksiz olmalıdır.
- Gösterge değeri referans manometreyle karşılaştırılmalıdır.
Dış görünüm ölçüm doğruluğunu garanti etmez Kullanılmış manometre temiz görünse bile iç mekanizması sapmış olabilir. Çıkma ürünün basınç altında referans ölçüm cihazıyla kontrol edilmesi gerekir.
Montaj ve Hidrolik Güvenlik
Manometre kombinin sıcak ve basınçlı kalorifer devresine bağlıdır. Değişim öncesinde cihaz kapatılmalı, elektrik beslemesinden ayrılmalı, tamamen soğuması beklenmeli ve hidrolik devre yetkin teknik servis tarafından güvenli biçimde basınçsız hâle getirilmelidir.
- Basınçlı ve sıcak devrede manometre bağlantısı açılmamalıdır.
- Eski kapiler hattın güzergâhı söküm öncesinde kaydedilmelidir.
- Hidrolik bağlantı yuvası tortu ve hasar açısından incelenmelidir.
- Conta veya sızdırmazlık halkası yenilenerek kontrol edilmelidir.
- Emniyet klipsi bağlantı yuvasına eksiksiz yerleştirilmelidir.
- Kapiler hat keskin biçimde bükülmemeli ve ezilmemelidir.
- Hat, brülör ve sıcak eşanjör yüzeylerinden uzak tutulmalıdır.
- Gösterge ön panel yuvasına zorlanmadan yerleştirilmelidir.
- Montaj sonrasında tesisat kontrollü biçimde doldurulmalıdır.
- Manometre değeri referans servis ölçümüyle karşılaştırılmalıdır.
- Soğuk ve sıcak çalışmada bağlantılar kaçak açısından kontrol edilmelidir.
Basınçlı kalorifer devresine kullanıcı müdahalesi yapılmamalıdır Devre basıncı tamamen düşürülmeden bağlantının açılması sıcak su çıkışına, elektronik parçaların ıslanmasına ve yaralanmaya neden olabilir. Değişim işlemi yetkin kombi teknik servisi tarafından yapılmalıdır.
Sık Sorulan Sorular
101271 neyi ifade eder?
Vaillant’ın uygun eski nesil VU ve VUW cihazlarında kullanılan 0–4 bar mekanik manometreyle ilişkilendirilen yaygın parça referansıdır.
Manometrenin kadran çapı kaç milimetredir?
Ürün yaklaşık Ø40 mm kadran çapıyla listelenmektedir. Arka gövde ve panel sabitleme tırnakları da karşılaştırılmalıdır.
Ölçüm aralığı kaç bardır?
Gösterge skalası 0–4 bar aralığındadır.
Bütün Vaillant VUW kombilere uyar mı?
Hayır. VUW kodu farklı nesil ve kapasitedeki çok sayıda cihazda kullanılmıştır. Tam tip kodu ve eski manometre yapısı kontrol edilmelidir.
VUW 242/2-5 ile uyumlu mudur?
101271 referansı VUW 242/2 ailesinin bazı revizyonlarıyla ilişkilendirilmektedir. Cihaz seri numarası ve fiziksel bağlantı mutlaka doğrulanmalıdır.
VUW 242/3-5 cihazlarda kullanılabilir mi?
Bu model grubunda 101271 referanslı manometrenin kullanıldığı revizyonlar bulunmaktadır. Üretim ve seri numarası kontrol edilmeden kesin uyum kabul edilmemelidir.
Yeni ecoTEC VUW kombilere uyar mı?
Genellikle doğrudan kabul edilmemelidir. Yeni ecoTEC serilerinde farklı mekanik manometreler veya elektronik basınç sensörleri kullanılabilir.
Manometre elektrikle çalışır mı?
Hayır. Tesisat basıncını kapiler bağlantı hattı üzerinden mekanik olarak algılar.
İbre sıfıra dönmüyorsa manometre arızalı mıdır?
Tesisat tamamen basınçsızken ibre sıfır noktasına dönmüyorsa iç mekanizma sapmış veya sıkışmış olabilir. Referans ölçümle doğrulanmalıdır.
Su doldurulduğu hâlde ibre neden hareket etmiyor?
Manometre arızalı olabilir. Kapiler hattın kıvrılması veya hidrolik girişin tortuyla tıkanması da aynı belirtiyi oluşturabilir.
Basınç sensörünün yerine kullanılabilir mi?
Hayır. Mekanik manometre görsel gösterim sağlar; elektronik basınç sensörü kontrol kartına elektriksel sinyal iletir.
Klips ve conta ürünle birlikte gelir mi?
Paket içeriği güncel ürün görselinden doğrulanmalıdır. Ayrıca gösterilmeyen emniyet klipsi ve sızdırmazlık halkası pakete dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin tam VUW model etiketini, eski manometrenin ön kadranını, arka gövdesini, kapiler hattını ve hidrolik bağlantı ucunu gösteren fotoğrafları iletebilirsiniz. Proser ekibi; 101271 referansı, Ø40 mm kadran, 0–4 bar skala ve cihaz revizyonu üzerinden fiziksel ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün markası, kadran baskısı, gövde rengi, kapiler hat uzunluğu, bağlantı ucu ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Vaillant VUW manometre” başlığı değil; 101271 referansı, Ø40 mm kadran, 0–4 bar skala, kombinin tam model ve seri numarası, kapiler hat, bağlantı ucu ve panel sabitleme yapısı birlikte değerlendirilmelidir.
