PE19 Hidrolik Grup ve Plaka Eşanjör Bağlantı Contası
Plaka Eşanjör Contası DemirDöküm Kombi
DemirDöküm kombilerin uyumlu hidrolik grup uygulamalarında, sıcak kullanım suyu plaka eşanjörü ile bağlantı gövdesi arasındaki portta kullanılan sızdırmazlık contasıdır. Bağlantı yüzeyleri sıkıldığında kontrollü biçimde ezilerek kalorifer devresi veya kullanım suyu tarafındaki suyun dışarı kaçmasını sınırlandırır. Eşanjör sökme, temizleme veya değiştirme işlemlerinde mevcut contanın fiziksel durumu yeniden değerlendirilmelidir.
Ürün Kimliği ve Satış Kapsamı
- Uyumlu marka
- DemirDöküm
- Ürün markası
- Pro-Lab / uyumlu
- Model kodu
- PE19
- Parça tipi
- Plaka eşanjör contası
- Montaj bölgesi
- Eşanjör–hidrolik blok arası
- Temel işlev
- Su sızdırmazlığı
- Paket içeriği
- 1 adet conta
- Montaj sınıfı
- Teknik servis uygulaması
PE19 bir DemirDöküm OEM numarası değildir
PE19, bu uyumlu conta için kullanılan Pro-Lab/tedarikçi model kodudur.
DemirDöküm cihazlarda farklı kalınlık, çap ve dış profile sahip plaka
eşanjör contaları bulunabilir. Cihaz etiketi, eski conta ve eşanjörün
bağlantı portları karşılaştırılmadan yalnızca marka adına göre sipariş
verilmemelidir.
Hidrolik Bağlantı Sızdırmazlığı
Plaka eşanjör ile hidrolik blok arasındaki su kanallarının birleşim yüzeyinde kontrollü sızdırmazlık oluşturur.

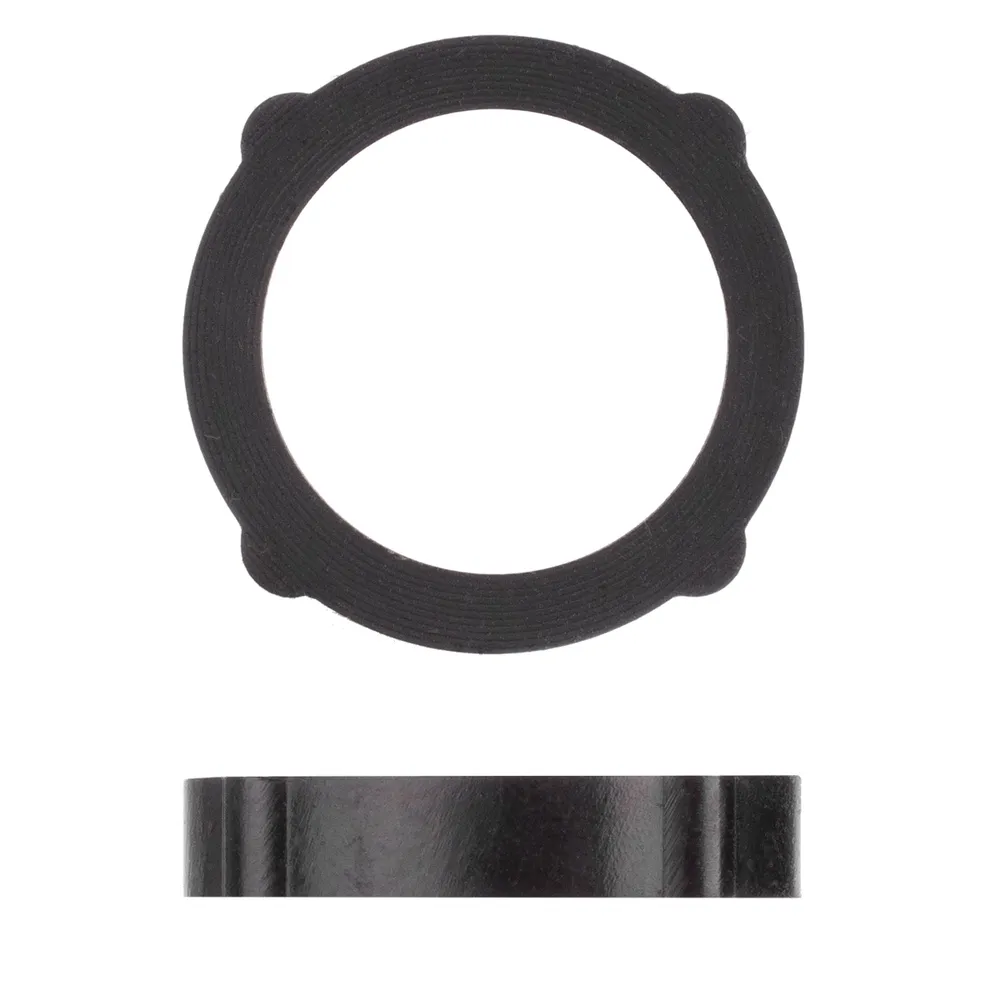

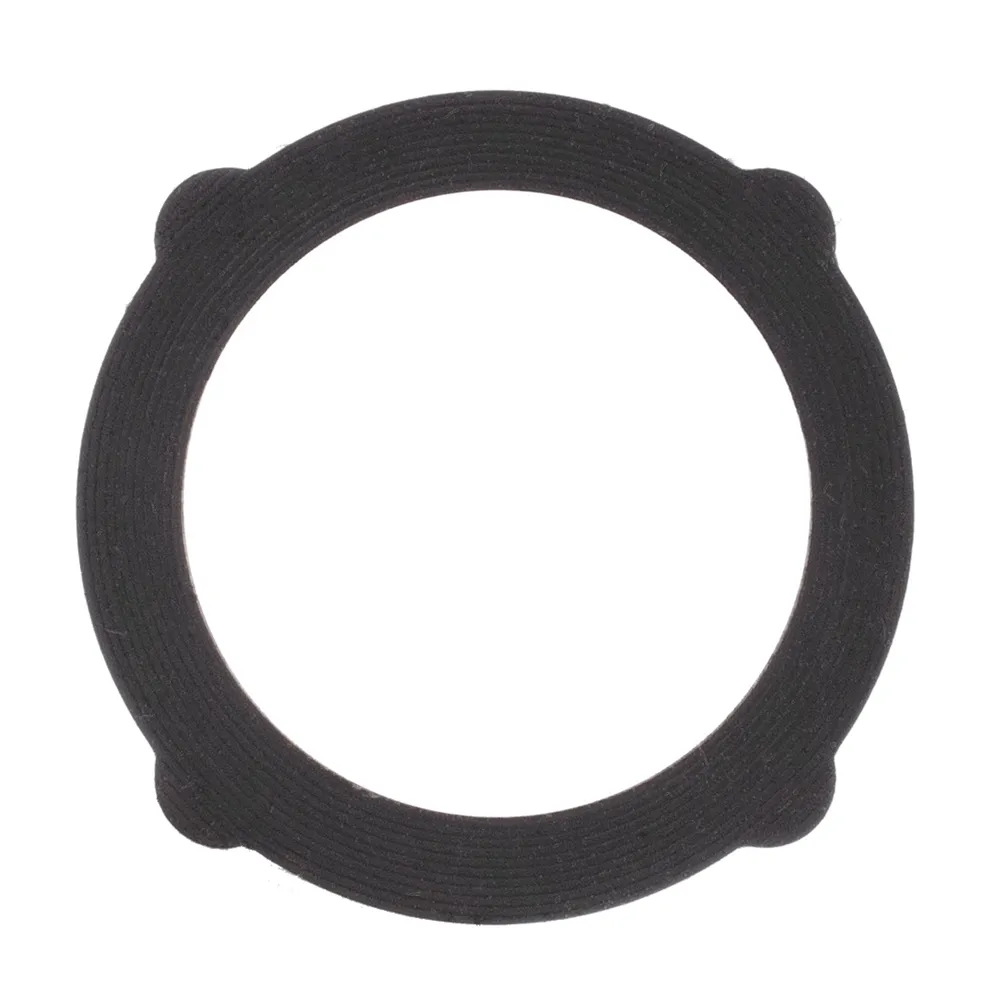

Şekillendirilmiş Dış Profil
Dairesel iç geçiş ve bağlantı yuvasına oturmaya yardımcı olan dış tırnaklı geometrisiyle uygun portta merkezlenir.
Bakım Sonrası Yenileme
Söküm sırasında ezilen, sertleşen veya biçimini kaybeden contanın yerine kullanılarak eşanjör bağlantısının yeniden kurulmasını destekler.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Plaka Eşanjör Contası DemirDöküm Kombi |
| Ürün/model kodu | PE19 |
| Doğru teknik tanım | Plaka eşanjör portu ile hidrolik grup arasındaki elastomer bağlantı contası |
| Temel görevi | Eşanjörün su kanalları ile hidrolik blok arasındaki bağlantıda dış su kaçağını sınırlandırmak |
| Montaj konumu | Plaka eşanjörün dört bağlantı portundan fiziksel olarak eşleşen conta yuvası |
| Paket içeriği | 1 adet PE19 uyumlu plaka eşanjör contası |
| Takım adedi | Cihaz tasarımına göre bir eşanjörde birden fazla conta kullanılabilir; ihtiyaç duyulan toplam adet ayrıca kontrol edilmelidir |
| Malzeme bilgisi | Su ve sıcaklık uygulamasına uygun elastomer yapı; kesin bileşim ve sertlik tedarikçi teknik beyanından doğrulanmalıdır |
| Ürün niteliği | Stok kartında aksi belirtilmedikçe uyumlu servis parçası |
| Dahil olmayan parçalar | Plaka eşanjör, sabitleme vidaları, hidrolik blok ve diğer bağlantı contaları |
| Montaj uygulaması | Kombi hidrolik sistemleri konusunda yetkin teknik servis tarafından gerçekleştirilmelidir |
Bu ürün eşanjör plakalarının arasındaki bir conta değildir
Kombilerde kullanılan kompakt plaka eşanjörler çoğunlukla paslanmaz
plakaların lehimlenmesiyle üretilen kapalı ünitelerdir. PE19, eşanjörün
iç plakaları arasında değil; eşanjör portları ile hidrolik blok
arasındaki dış bağlantı yüzeyinde çalışır.
DemirDöküm Plaka Eşanjör Contası Ne İşe Yarar?
Kombinin sıcak kullanım suyu plaka eşanjöründe kalorifer devresi suyu ile şebeke kullanım suyu, birbirine karışmadan ayrı kanallarda ilerler ve metal plakalar üzerinden ısı aktarımı gerçekleşir. Eşanjörün dört bağlantı portu hidrolik blok üzerindeki su yollarına bağlanır.
PE19 tipi bağlantı contası, fiziksel olarak uyumlu port ile blok arasındaki boşluğu kapatarak suyun eşanjör dışına çıkmasını önlemeye yardımcı olur. Contanın ezilmesi, sertleşmesi veya yuvasından kayması hâlinde eşanjör çevresinde damlama ve hidrolik basınç kaybı görülebilir.
- Plaka eşanjör portunu hidrolik blok bağlantısına sızdırmazlaştırır.
- Kalorifer veya kullanım suyu tarafındaki dış kaçak riskini azaltır.
- Eşanjörün bağlantı yüzeyinde merkezli biçimde oturmasına katkı verir.
- Bakım sonrasında su devresinin güvenli biçimde yeniden kurulmasını destekler.
- Uygun ölçüde kullanıldığında bağlantı çevresindeki damlamayı önlemeye yardımcı olur.
Port Contası, Plaka Eşanjör ve İç Devre Kaçağı Arasındaki Fark
PE19 Bağlantı Contası
- Eşanjör ile hidrolik blok arasında kullanılır.
- Dış su sızdırmazlığı sağlar.
- Tek adet olarak satılır.
- Ölçü ve dış profil eşleşmesi gerektirir.
Farklı Arıza ve Parçalar
- Eşanjörün iç devreleri lehimli ve kapalı yapıdadır.
- İki su devresinin birbirine karışması iç eşanjör hasarına işaret edebilir.
- Tıkanma ve kireçlenme conta değişimiyle giderilmez.
- Ana eşanjör ve plakalı eşanjör farklı parçalardır.
Basıncın kendiliğinden yükselmesi yalnızca conta arızası değildir
Kombi tesisat basıncı kullanım suyu açıldığında yükseliyorsa plaka
eşanjörün iki devresi arasında iç kaçak bulunabilir. PE19 dış bağlantı
contası, delinmiş veya içten kaçıran plaka eşanjörü onarmaz.
Uyumluluk Değerlendirmesi
Ürün PE19 koduyla DemirDöküm uyumlu plaka eşanjör contası olarak listelenmektedir. Bununla birlikte DemirDöküm’ün farklı cihaz nesillerinde çeşitli plaka eşanjörler, hidrolik bloklar ve conta kalınlıkları kullanılmıştır. Bu nedenle bütün hermetik ve yoğuşmalı modellere otomatik uyumluluk verilmemelidir.
Uyumluluğu Destekleyen Bilgiler
- PE19 ürün/model kodunun stok kartında bulunması
- Eski contanın tırnaklı dış formuyla eşleşmesi
- İç çap ve conta kalınlığının aynı olması
- Plaka eşanjör port çapının uygun olması
- Hidrolik bloktaki yuva geometrisinin eşleşmesi
Kesin Kontrol İçin Gerekenler
- Kombinin tam DemirDöküm model etiketi
- Cihazın ürün ve seri numarası
- Plaka eşanjörün ön ve arka görünümü
- Sökülen contanın iç çap ve kalınlığı
- Conta yuvasının fiziksel biçimi
- İhtiyaç duyulan toplam conta adedi
Benzer görünen contalar farklı kalınlıklarda olabilir
Sektör kayıtlarında DemirDöküm uygulamaları için 4,5 mm, 6 mm, 7,5 mm
ve farklı dış profile sahip contalar bulunabilmektedir. Ürün görselinin
benzemesi tek başına kesin uyumluluk anlamına gelmez.
Değişim Gerektirebilecek Belirtiler
- Plaka eşanjör ile hidrolik blok birleşiminde su damlaması
- Conta yüzeyinin sertleşmesi veya esnekliğini kaybetmesi
- Kesitin kalıcı biçimde yassılaşması ve ezilmesi
- Conta üzerinde çatlak, kesik veya parça kaybı görülmesi
- Eşanjör sökümünde contanın yuvasına yapışmış olması
- Contanın kanal içerisinde dönmesi veya dışarı taşması
- Bakım sonrasında bağlantı çevresinde nemlenme oluşması
- Tesisat basıncında dış su kaçağına bağlı yavaş düşme görülmesi
Kaçak noktası temizlenerek doğrulanmalıdır
Plaka eşanjör çevresindeki su; hidrolik blok çatlağı, gevşek sabitleme,
doldurma musluğu, üç yollu vana, boru bağlantısı veya üst bölümden
süzülen başka bir kaçaktan da gelebilir. Parça değişiminden önce gerçek
sızıntı noktası belirlenmelidir.
Doğru Ürün Seçimi İçin Kontrol Listesi
Mutlaka Karşılaştırın
- PE19 ürün kodunu
- Eski contanın iç çapını
- Kesit veya et kalınlığını
- Dış tırnak ve merkezleme formunu
- Plaka eşanjör port çapını
- Hidrolik blok conta yuvasını
- Paket içeriğinin tek adet olduğunu
Tek Başına Yeterli Değildir
- Yalnızca “DemirDöküm conta” denilmesi
- Marka adının tüm modellere uyumluluk sayılması
- Contanın sadece siyah rengine göre seçilmesi
- 4,5 mm ile 7,5 mm contanın aynı kabul edilmesi
- Ezilmiş eski parçanın kalınlığının doğrudan ölçülmesi
- Bir adet siparişin bütün eşanjöre yeteceğinin varsayılması
Proser uyumluluk desteği
Cihaz etiketini, plaka eşanjörü ve sökülen contanın ön-yan profilini
gösteren net fotoğrafları WhatsApp üzerinden ileterek PE19 fiziksel
eşleşme kontrolü yaptırabilirsiniz.
Montaj ve Hidrolik Güvenlik
Plaka eşanjör, kombinin hem kalorifer devresi hem de kullanım suyu tarafıyla bağlantılı basınçlı bir hidrolik parçadır. Sökümden önce cihaz güvenli biçimde kapatılmalı, soğumalı ve ilgili su devrelerinin basıncı uzman servis tarafından kontrollü olarak alınmalıdır.
Conta yuvası çizilmeden temizlenmeli; eski conta kalıntısı, kireç ve kir bırakılmamalıdır. Yeni conta gerilmeden ve kıvrılmadan yuvasına yerleştirilmeli, eşanjör merkezleme noktalarına tam oturtulmalıdır. İşlem sonrasında soğuk ve sıcak çalışma koşullarında sızıntı kontrolü yapılmalıdır.
Eski contaların yeniden kullanılması önerilmez
DemirDöküm servis dokümanlarında plaka eşanjör yeniden monte edilirken
yeni contaların kullanılması belirtilmektedir. Montaj, kombi hidrolik
sistemleri konusunda yetkin teknik servis personeli tarafından
gerçekleştirilmelidir.
Sık Sorulan Sorular
PE19 DemirDöküm orijinal parça kodu mudur?
Hayır. PE19, Pro-Lab/tedarikçi ürün model kodudur. DemirDöküm OEM numarası olarak değerlendirilmemelidir.
Paket içerisinde kaç adet conta vardır?
Ürün stok kaydında bir adet plaka eşanjör contası olarak satılmaktadır. Cihazın ihtiyaç duyduğu toplam adet ayrıca belirlenmelidir.
Bir plaka eşanjörde dört conta mı kullanılır?
Birçok kompakt eşanjörde dört bağlantı portu bulunur; ancak kullanılan conta tipi ve adet cihaz tasarımına göre değişebilir. Eski parçalar ve hidrolik blok kontrol edilmelidir.
Bu conta eşanjörün iç plakaları arasına mı takılır?
Hayır. Kombi plaka eşanjörü lehimli kapalı bir ünitedir. PE19, eşanjörün dış bağlantı portuyla hidrolik grup arasındaki yuvada kullanılır.
Tüm DemirDöküm kombilere uyar mı?
Hayır. Farklı modellerde çeşitli eşanjör portları, conta çapları ve kalınlıkları bulunur. Model etiketi ve eski conta mutlaka karşılaştırılmalıdır.
Conta değişimi eşanjör tıkanıklığını giderir mi?
Hayır. Conta dış bağlantı sızdırmazlığını sağlar. Kireçlenme, tıkanma, düşük sıcak su performansı veya eşanjörün içten kaçırması ayrı servis işlemi gerektirir.
Conta ölçüsü nasıl belirlenir?
İç çap, kesit kalınlığı, dış profil ve eşanjör portu birlikte ölçülmelidir. Kullanılmış conta ezilmiş olabileceği için yalnızca eski kalınlığı ölçmek yeterli değildir.
Proser Kombi Parça Deposu Uyumluluk Desteği
DemirDöküm plaka eşanjör contası siparişinizden önce cihazın model etiketini, eşanjörün bağlantı yüzeyini ve eski contanın fotoğraflarını iletebilirsiniz. Proser ekibi, PE19 ürün formu, conta kalınlığı ve hidrolik blok yapısı üzerinden doğru parça seçimine yardımcı olur.
Önemli Bilgilendirme
Ürün görselleri bilgilendirme amacı taşır. Üretim veya tedarik partisine göre renk tonu, yüzey dokusu ve küçük profil ayrıntıları değişebilir. Teknik uyumlulukta renk yerine PE19 formu, iç çap, kesit kalınlığı, eşanjör portu ve hidrolik bloktaki conta yuvası esas alınmalıdır.
