Generous • GPA15-6 II Z195 • 220V / 50Hz • Maksimum 45W • Üç Kademeli
Sirkülasyon Pompası Generous Atromix E.C.A. Premix Protherm GPA15-6 II Z195 Motor
Generous GPA15-6 II Z195 sirkülasyon pompası motoru; Demirdöküm Atromix, E.C.A. Premix ve Protherm kombilerin uygun hidrolik platformlarında tesisat suyunun ana eşanjör, kalorifer devresi ve kullanım sıcak suyu üretimi sırasında plakalı eşanjör yönünde dolaştırılmasına yardımcı olan motor kafasıdır. Üç kademeli çalışma yapısı, maksimum 45W giriş gücü ve 220V / 50Hz elektrik beslemesiyle tanımlanan ürün; eski pompanın motor flanşı, elektrik soketi, rotor çarkı ve salyangoz bağlantısı karşılaştırılarak seçilmelidir.
Ürün Kimliği ve Teknik Sınıfı
- Üretici marka
- Generous
- Pompa modeli
- GPA15-6 II Z195
- Proser model kodu
- SP33
- Katalog kodu
- 77890054034
- Ürün tipi
- Sirkülasyon pompası motoru
- Maksimum güç
- 45W
- Kademe sayısı
- I – II – III
- Uyumlu ana grup
- Atromix / E.C.A. Premix / Protherm
Ürün komple hidrolik pompa olarak değerlendirilmemelidir GPA15-6 II Z195 bu ürün kartında pompa motoru veya motor kafası olarak tanımlanmaktadır. Pompa salyangozu, hidrolik gövde, bağlantı klipsleri ve ek montaj parçaları güncel ürün görselinde ayrıca bulunmuyorsa paket içeriğine dahil kabul edilmemelidir.
Primer Devre Sirkülasyonu
Ana eşanjörde ısıtılan tesisat suyunun kombi ve kalorifer sistemi içerisinde dolaştırılmasına yardımcı olur.
Üç Kademeli Çalışma
I, II ve III olarak tanımlanan çalışma kademeleriyle uygun cihaz ve hidrolik sistem koşullarına göre devir seçimi sağlar.
Çok Markalı Platform Uyumu
Aynı pompa yapısını kullanan uygun Demirdöküm, E.C.A. ve Protherm cihaz revizyonlarında değerlendirilebilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Generous GPA15-6 II Z195 Kombi Sirkülasyon Pompası Motoru |
| Marka | Generous |
| Model | GPA15-6 II Z195 |
| Proser model kodu | SP33 |
| Sektör katalog kodu | 77890054034; kombi üreticisinin OEM kodu olarak değerlendirilmemelidir |
| Parça sınıfı | Islak rotorlu kombi sirkülasyon pompası motoru / motor kafası |
| Şebeke bağlantısı | 220V / 50Hz |
| Maksimum giriş gücü | Ürün kayıtlarında maksimum 45W olarak belirtilmektedir; güncel motor etiketi üzerinden doğrulanmalıdır |
| Çalışma kademeleri | I – II – III olmak üzere üç kademe |
| Maksimum debi | Üretici teknik verisinde 2,2 m³/h |
| Maksimum sistem basıncı | 3 bar |
| Koruma sınıfı | IP42 |
| Sıcaklık sınıfı | TF95 |
| Akışkan sıcaklığı | 20°C ile 95°C arasında |
| Ortam sıcaklığı | 0°C ile 40°C arasında |
| Bağıl nem sınırı | %95'in altında |
| Temel görevi | Kombinin kapalı primer devresindeki tesisat suyuna hareket kazandırarak ısının sistem içerisinde taşınmasını desteklemek |
| Uyumlu ana cihaz grupları | Demirdöküm Atromix, E.C.A. Premix ve Protherm kombilerin uygun pompa revizyonları |
| Elektrik bağlantısı | Motor üzerindeki soket ve kademe kontrol yapısı eski pompayla birebir karşılaştırılmalıdır |
| Pompa salyangozu | Motor ürünü olarak sunulduğunda hidrolik salyangoz gövde pakete dahil değildir |
| Conta ve bağlantı elemanları | Güncel paket görselinde ayrıca gösterilmeyen conta, vida ve klipsler dahil kabul edilmemelidir |
| Ürün niteliği | Generous marka uyumlu yedek parça; kombi üreticilerinin orijinal ürünü olarak değerlendirilmemelidir |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |
15-6 tanımı tek başına kesin motor eşleşmesi sağlamaz Aynı hidrolik sınıfa yakın farklı pompaların motor flanşı, çark derinliği, dönüş yönü, elektrik soketi ve kontrol yapısı değişebilir. GPA15-6 II Z195 model kodunun tamamı esas alınmalıdır.
Sirkülasyon Pompası Motoru Nasıl Çalışır?
Kombi kalorifer veya kullanım sıcak suyu talebi aldığında elektronik kontrol kartı çalışma programına göre sirkülasyon pompasına enerji gönderir. Motor içerisinde oluşan manyetik alan rotoru döndürür ve rotorla bağlantılı pompa çarkı tesisat suyuna hareket kazandırır.
Kalorifer çalışmasında pompa, ana eşanjörde ısıtılan primer suyun radyatör veya yerden ısıtma devresine taşınmasına yardımcı olur. Kombi kullanım sıcak suyu üretirken cihazın hidrolik düzenine göre primer su, üç yollu vana üzerinden plakalı eşanjör yönünde dolaştırılır.
Pompa ısı üretmez, üretilen ısının taşınmasını sağlar Sirkülasyon motorunun görevi brülörde yanma oluşturmak değil; ana eşanjörde oluşan ısının tesisat suyu aracılığıyla ilgili devrelere aktarılmasına yardımcı olmaktır.
Üç Kademeli Çalışma Yapısı
GPA15-6 II Z195 motor, üretici verilerinde I, II ve III olarak tanımlanan üç çalışma kademesine sahiptir. Kademe değişimi pompanın elektriksel çalışma karakterini ve sistemde oluşturduğu hidrolik dolaşımı etkileyebilir.
Kademe Seçimini Etkileyen Unsurlar
- Kombinin fabrika pompa ayarı
- Kalorifer tesisatının toplam uzunluğu
- Radyatör ve devre sayısı
- Tesisatın hidrolik direnci
- Cihazın kapasitesi ve eşanjör yapısı
- Servis dokümanında belirtilen çalışma konumu
Yanlış Kademe Sonuçları
- Yetersiz su dolaşımı
- Gereksiz akış ve tesisat sesi
- Eşanjör sıcaklığının hızlı yükselmesi
- Radyatörlerin dengesiz ısınması
- Pompanın gereksiz elektrik tüketimi
- Hidrolik sistemde titreşim ve uğultu
Pompa kademesi rastgele değiştirilmemelidir Kademe seçimi yalnızca ses seviyesine göre yapılmamalıdır. Kombinin servis ayarları, tesisat direnci ve gerçek sirkülasyon performansı birlikte değerlendirilmelidir.
Pompa Motoru, Rotor ve Komple Pompa Arasındaki Fark

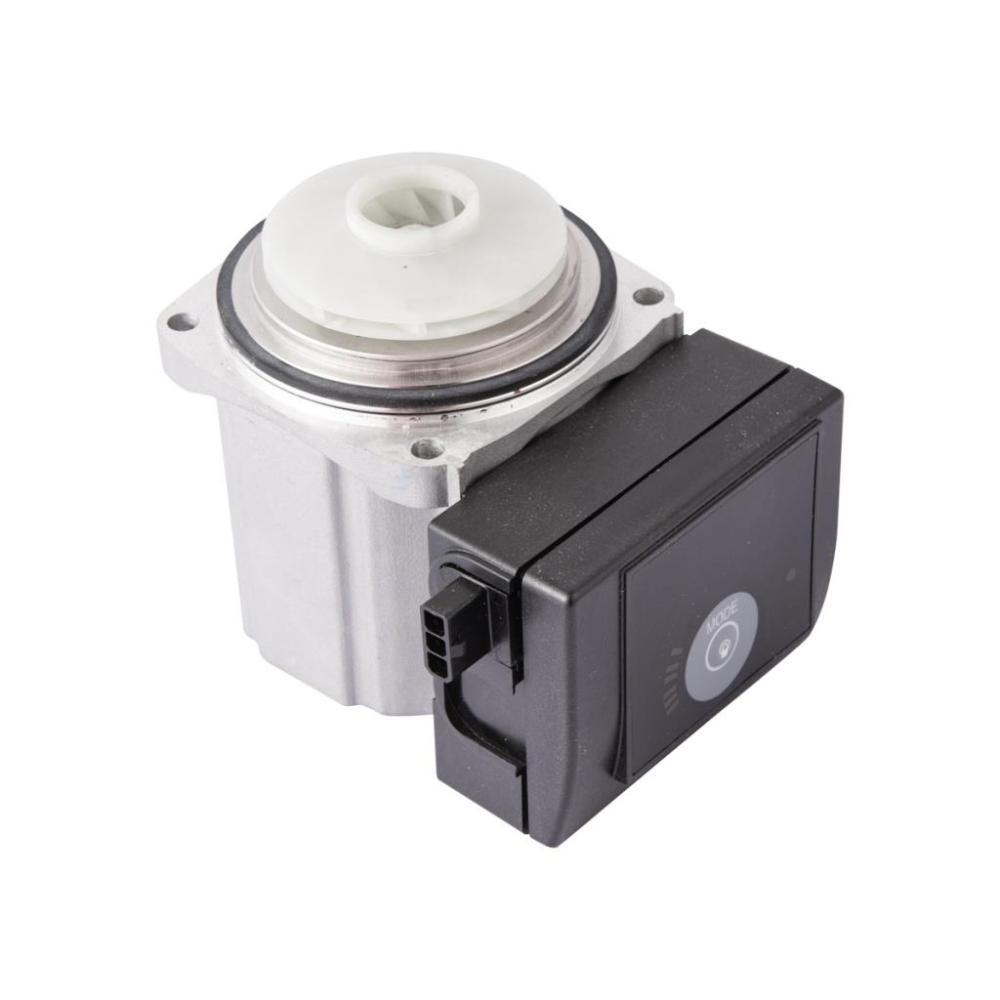

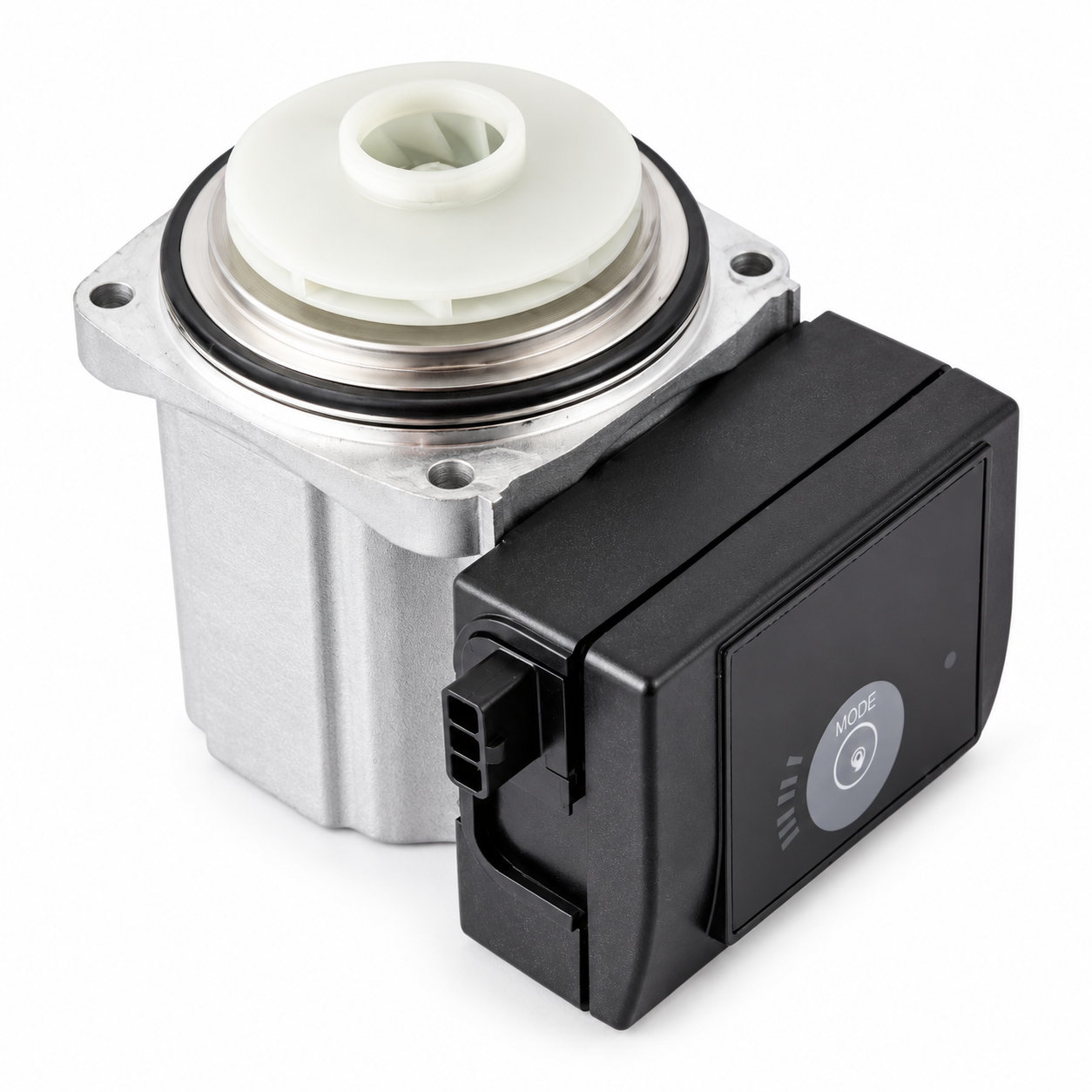

GPA15-6 II Z195 Motor
- Pompanın elektrikli motor kafasını oluşturur.
- Rotor ve çark mekanizmasını taşıyabilir.
- Mevcut uygun salyangoz gövdeye bağlanır.
- Elektrik soketi ve kademe kontrolünü içerir.
- Hidrolik gövde pakete dahil olmayabilir.
Rotor veya Komple Pompa
- Rotor yalnızca iç hareketli parçayı yeniler.
- Rotor değişimi motor sargısı arızasını gidermez.
- Komple pompa motor ve salyangoz gövdeyi birlikte içerir.
- Motor değişimi çatlak hidrolik gövdeyi onarmaz.
- Arızalı bölüm teşhis edilerek ürün sınıfı seçilmelidir.
Salyangoz gövde hasarlıysa yalnızca motor değiştirilmemelidir Pompa gövdesinde çatlak, vida yuvasında deformasyon veya hidrolik bağlantılarda sızıntı varsa komple pompa grubunun değerlendirilmesi gerekebilir.
Atromix, E.C.A. Premix ve Protherm Uyumluluk Kontrolü
GPA15-6 II Z195 motor; Demirdöküm Atromix, E.C.A. Premix ve Protherm cihazların belirli pompa platformlarıyla ilişkilendirilmektedir. Ancak aynı seri içerisinde üretim yılına, kapasiteye ve elektronik kontrol yapısına göre farklı pompa revizyonları bulunabilir.
Kombi Üzerinden Kontrol
- Cihazın tam marka ve model etiketi
- Kombinin kapasite bilgisi
- Üretim ve seri numarası
- Cihazın pompa OEM veya servis kodu
- Elektrik bağlantı şeması
- Mevcut hidrolik blok ve salyangoz yapısı
Eski Pompadan Kontrol

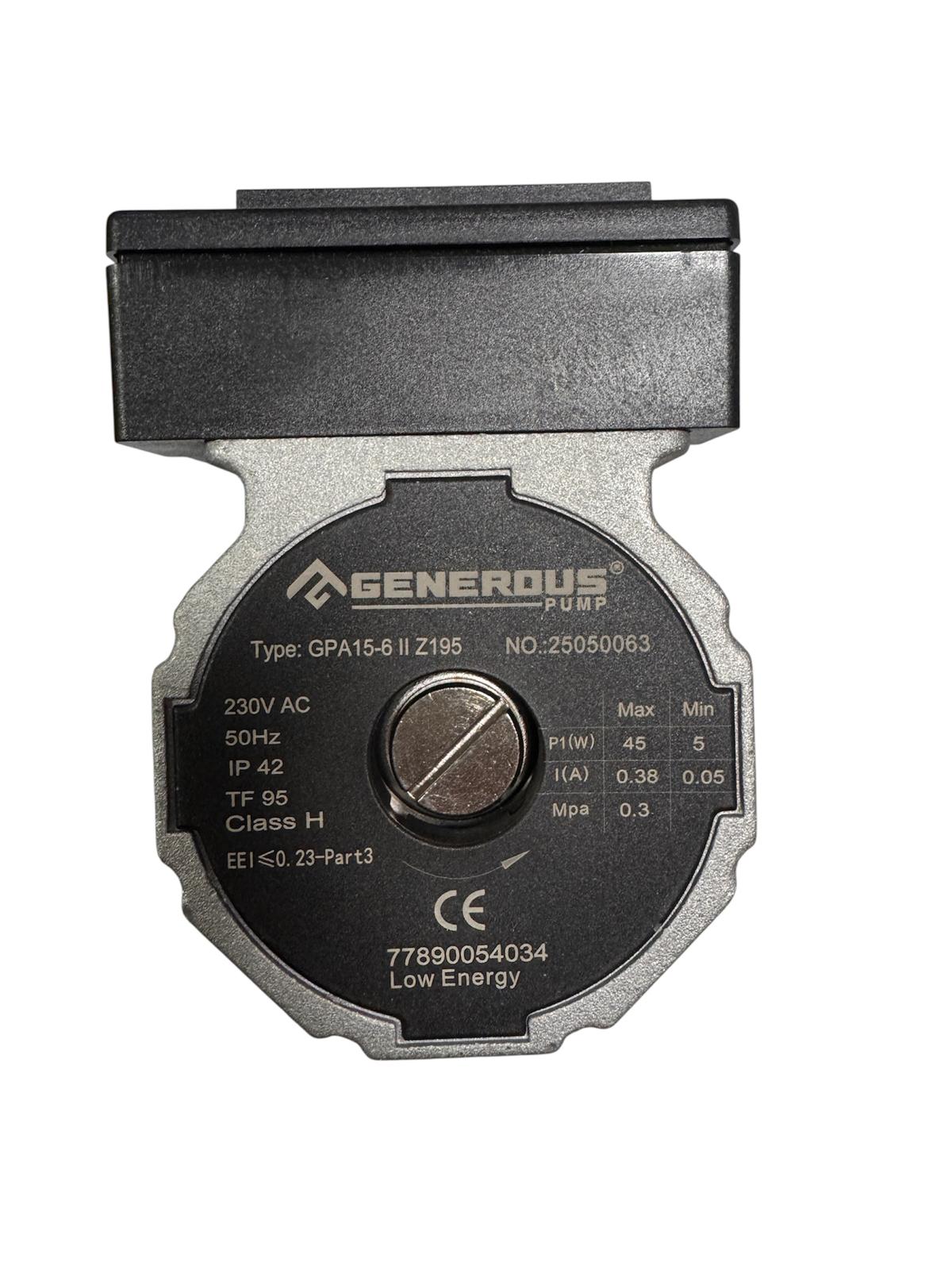

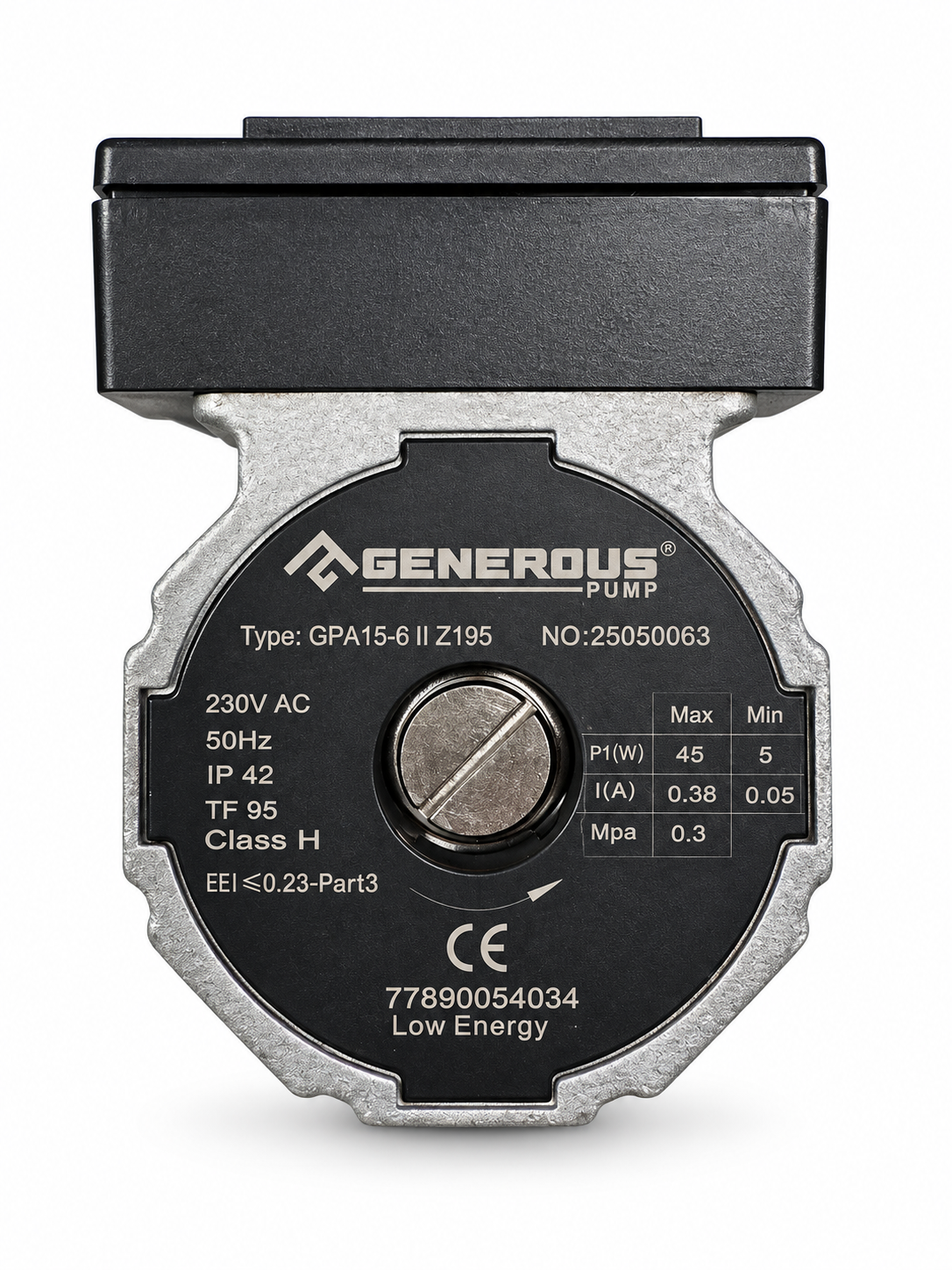

- GPA15-6 II Z195 model yazısı
- 220V / 50Hz elektrik bilgisi
- 45W maksimum güç değeri
- I, II ve III kademe düzeni
- Elektrik soketinin biçimi
- Motor flanşı ve vida aralıkları
- Rotor çarkının çapı ve derinliği
Marka adı bütün modeller için ortak uyumluluk anlamına gelmez Demirdöküm, E.C.A. ve Protherm kombilerde farklı Wilo, Grundfos, Emas veya elektronik kontrollü pompa seçenekleri bulunabilir. Eski pompa görülmeden kesin ürün eşleşmesi yapılmamalıdır.
Pompa Arızasına İşaret Edebilecek Belirtiler
- Kalorifer devresinin geç veya yetersiz ısınması
- Radyatörlerin üst ve alt bölgelerinde belirgin sıcaklık farkı oluşması
- Kombi sıcaklığının kısa sürede hızla yükselmesi
- Ana eşanjör çevresinden kaynama veya dolaşım sesi gelmesi
- Pompa motorundan uğultu, sürtme veya titreşim sesi duyulması
- Motor enerji aldığı hâlde rotorun dönmemesi
- Pompa gövdesinin anormal derecede ısınması
- Kullanım sıcak suyu sıcaklığının düzensizleşmesi
- Kombinin yetersiz dolaşım nedeniyle güvenlik duruşuna geçmesi
- Motor ile salyangoz birleşiminde su kaçağı görülmesi
Pompa sesi su dolaşımının yeterli olduğunu kanıtlamaz Motor çalışırken rotor sıkışmış, çark hasar görmüş veya hidrolik geçiş tortuyla daralmış olabilir. Elektriksel çalışma ile gerçek sirkülasyon performansı ayrı ayrı değerlendirilmelidir.
Benzer Arızalardan Ayırıcı Teşhis
Pompa Motoruyla İlişkili Olasılıklar
- Motor sargısında elektriksel arıza
- Rotorun sıkışması veya aşınması
- Pompa çarkının kırılması
- Kademe anahtarında temas sorunu
- Elektrik soketinde oksitlenme
- Motorun komut aldığı hâlde dönmemesi
Diğer Hidrolik Olasılıklar
- Tesisat filtresinin tıkanması
- Ana veya plakalı eşanjörde geçiş daralması
- Üç yollu vana kartuşunun sıkışması
- Kalorifer tesisatında yoğun hava bulunması
- Radyatör veya tesisat vanalarının kapalı olması
- Elektronik kartın pompaya enerji göndermemesi
- Tesisat basıncının yetersiz olması
Peteklerin soğuk kalması doğrudan pompa arızası kabul edilmemelidir Tesisat havası, kirli filtre, kapalı vana, hidrolik tıkanıklık veya sensör arızası da benzer çalışma şikâyetleri oluşturabilir.
Doğru Pompa Motoru Seçimi İçin Kontrol Listesi
- Üretici markanın Generous olduğunu doğrulayın.
- Model kodunun GPA15-6 II Z195 olduğunu kontrol edin.
- Ürünün motor kafası mı yoksa komple pompa mı olduğunu belirleyin.
- Eski motor üzerindeki voltaj ve frekans bilgisini karşılaştırın.
- Maksimum güç değerini ürün etiketi üzerinden kontrol edin.
- Üç kademe düğmesi ve gösterge yapısını inceleyin.
- Elektrik soketinin biçimini ve bağlantı yönünü karşılaştırın.
- Motor flanşı ile vida merkezlerinin aynı olduğunu doğrulayın.
- Rotor çarkının çapını ve salyangoz içerisindeki derinliğini kontrol edin.
- Motor dönüş yönünün eski ürünle uyumlu olduğunu doğrulayın.
- Conta çapı ve oturma yüzeyini inceleyin.
- Kombinin tam marka, model ve seri numarasını kaydedin.
- Conta ve vidaların paket içeriğinde bulunup bulunmadığını kontrol edin.
Etiket, soket ve çark fotoğrafları birlikte değerlendirilmelidir Eski pompanın teknik etiketi, kademe bölümü, elektrik soketi, motor flanşı, rotor çarkı ve cihaz model etiketi ayrı ayrı görüntülenmelidir.
Motor, Rotor ve Elektrik Soketi Kontrolleri
Motor ve Rotor Bölümü
- Motor gövdesinde çatlak ve darbe bulunmamalıdır.
- Rotor ve mil üzerinde aşırı boşluk olmamalıdır.
- Pompa çarkı kırık veya şekli bozulmuş olmamalıdır.
- Motor oturma yüzeyi düz ve temiz olmalıdır.
- Conta kanalı çizilmiş veya aşınmış olmamalıdır.
- Vida yuvaları salyangoz gövdeyle aynı hizada olmalıdır.
Soket ve Kademe Bölümü
- Elektrik terminalinde yanık izi bulunmamalıdır.
- Soket pinleri eğilmiş veya oksitlenmiş olmamalıdır.
- Kademe düğmesi gevşek veya kırık olmamalıdır.
- Kablo yalıtımında kesik ve ezilme görülmemelidir.
- Bağlantı tırnağı sağlam olmalıdır.
- Motor bölümü su ve yoğuşma temasından korunmalıdır.
Pompa kaçağı elektrik bağlantısına ulaşmamalıdır Motor contası veya salyangoz gövdesinden sızan su, elektrik soketinde oksitlenme, kısa devre ve kombi kontrol kartında hasar oluşturabilir.
Montaj ve Elektrik Güvenliği
Sirkülasyon pompası motoru, şebeke elektriği ile sıcak ve basınçlı kalorifer suyunun aynı bölgede bulunduğu teknik bir parçadır. Değişim öncesinde cihazın elektrik, gaz ve hidrolik güvenliği sağlanmalı; kombi tamamen soğutulmalı ve ilgili devre yetkin teknik servis tarafından basınçsız hâle getirilmelidir.
- Motor enerji altındayken elektrik soketi sökülmemelidir.
- Motor terminallerine cihaz şeması dışında gerilim uygulanmamalıdır.
- Pompa motoru hidrolik gövdeden ayrı ve susuz çalıştırılmamalıdır.
- Eski ve sertleşmiş motor contası yeniden kullanılmamalıdır.
- Motor flanşı salyangoz üzerine eğik biçimde yerleştirilmemelidir.
- Sabitleme vidaları dengeli ve uygun yöntemle sıkılmalıdır.
- Elektrik kablosu sıcak ve keskin yüzeylerden korunmalıdır.
- Montaj sonrasında kalorifer devresi kontrollü biçimde doldurulmalıdır.
- Sistemdeki hava uygun servis prosedürüyle giderilmelidir.
- Motor çalışması ve gerçek su dolaşımı birlikte kontrol edilmelidir.
- Soğuk ve sıcak çalışma sırasında bağlantılar kaçak açısından incelenmelidir.
Pompa motoru değişimi kullanıcı işlemi değildir Hatalı elektrik bağlantısı, yanlış motor-gövde eşleşmesi veya eksik conta; elektrik çarpması, su kaçağı, kontrol kartı hasarı ve aşırı ısınma riski oluşturabilir. Montaj yetkin kombi teknik servisi tarafından yapılmalıdır.
Sık Sorulan Sorular
GPA15-6 II Z195 neyi ifade eder?
Generous pompa motorunun model ve hidrolik ürün tanımıdır. Modelin tamamı, fiziksel ve elektriksel eşleşme için birlikte değerlendirilmelidir.
Motorun maksimum gücü kaç wattır?
Ürün kayıtlarında maksimum 45W güç değeriyle tanımlanmaktadır. Gönderilecek ürünün güncel etiketi ayrıca kontrol edilmelidir.
Pompa kaç kademelidir?
I, II ve III olmak üzere üç çalışma kademesine sahiptir.
Maksimum debi değeri nedir?
Üretici teknik verisinde maksimum debi 2,2 m³/h olarak belirtilmektedir.
Bütün Demirdöküm Atromix kombilere uyar mı?
Hayır. Atromix cihazların üretim ve pompa revizyonu kontrol edilmelidir. Eski pompa etiketi ve fiziksel bağlantı esas alınmalıdır.
E.C.A. Premix kombilerde kullanılabilir mi?
Ürün E.C.A. Premix ailesinin uygun pompa revizyonlarıyla ilişkilendirilmektedir. Tam cihaz modeli ve eski motor yapısı doğrulanmalıdır.
Protherm kombilerle uyumlu mudur?
Uygun Protherm cihaz platformlarında kullanılabilir. Markanın bütün kombilerine evrensel uyumlu kabul edilmemelidir.
Ürün komple pompa mıdır?
Ürün motor olarak listelenmektedir. Hidrolik salyangoz gövde güncel ürün görselinde bulunmuyorsa pakete dahil değildir.
Pompa çalışıyor fakat petekler ısınmıyorsa sorun nedir?
Rotor veya çark hasarı bulunabilir. Tesisat havası, tıkalı filtre, kapalı vanalar, eşanjör daralması ve üç yollu vana arızası da aynı belirtiyi oluşturabilir.
Motor uğultu yapıyor fakat dönmüyorsa arızalı mıdır?
Rotor sıkışması veya motor arızası bulunabilir. Motor enerji altındayken elle müdahale edilmemeli ve teknik servis tarafından kontrol edilmelidir.
Conta ve vidalar ürünle birlikte gelir mi?
Paket içeriği güncel ürün görseli üzerinden doğrulanmalıdır. Ayrıca gösterilmeyen conta ve vidalar dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin model ve seri etiketini, eski pompanın teknik etiketini, kademe bölümünü, elektrik soketini, motor flanşını ve rotor çarkını gösteren fotoğrafları iletebilirsiniz. Proser ekibi; Generous GPA15-6 II Z195 modeli, 45W güç sınıfı ve Atromix–E.C.A. Premix–Protherm platform ayrımı üzerinden fiziksel ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün etiket tasarımı, kademe düğmesi, terminal yapısı, rotor çarkı, gövde rengi ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Atromix E.C.A. Premix Protherm pompası” başlığı değil; Generous markası, GPA15-6 II Z195 model kodu, elektrik değerleri, motor flanşı, çark geometrisi, soket yapısı ve eski parçanın fiziksel özellikleri birlikte değerlendirilmelidir.
