2 Parçalı Set • Y16146295 / Y16142150 • UP / DOWN
Viessmann Vitodens Trend Kombi İç Bağlantı Hortum Seti

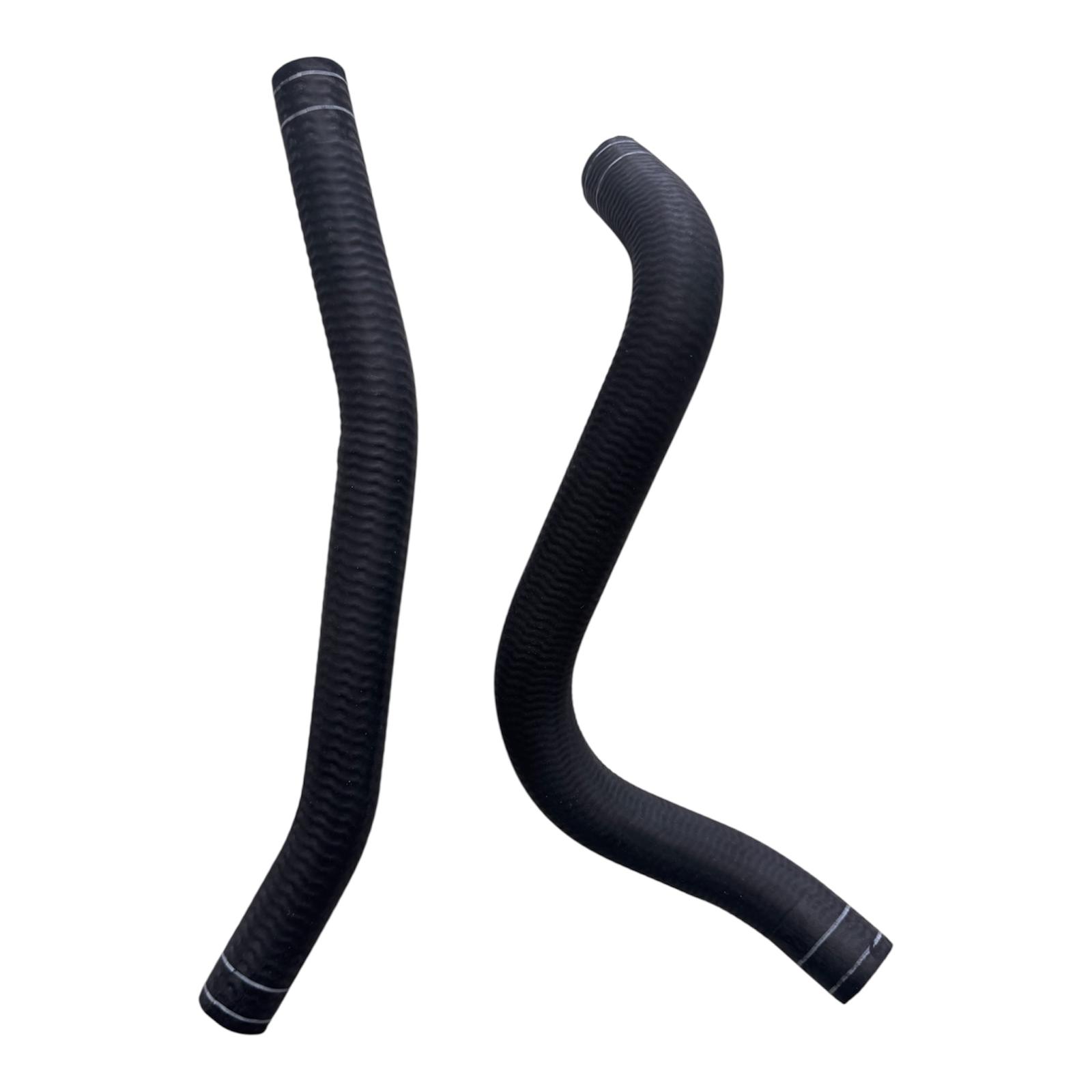

Viessmann Vitodens Trend serisi kombilerin iç hidrolik su devresinde kullanılan, farklı kıvrım geometrilerine sahip iki adet şekillendirilmiş bağlantı hortumundan oluşan servis setidir. Hortumlar üzerindeki referans ve yön işaretleri doğru parçanın doğru konuma yerleştirilmesine yardımcı olur. Kesin seçimde cihaz etiketi, eski hortumların uç yapısı, uzunluğu ve kıvrım biçimi birlikte karşılaştırılmalıdır.
Ürün Kimliği ve Set İçeriği
Ürün tipiKombi iç bağlantı hortum seti
Set içeriği2 adet şekillendirilmiş hortum
Uyumlu markaViessmann
Uyumlu seriVitodens Trend
Referans 1Y16146295
Referans 2Y16142150
Yön işaretleriUP / DOWN
Kullanım bölgesiKombi iç hidrolik su devresi
Referans kodu uyarısı: Y16146295 ve Y16142150 numaraları açık Viessmann yedek parça kataloğunda bağımsız olarak doğrulanamadığından OEM numarası yerine ürün üzerindeki hortum referansı/işareti olarak kullanılmalıdır.
İki Hortum Tek Takımda
Farklı kıvrım ve bağlantı yönündeki iki hortumun birlikte yenilenmesine yardımcı olur.
UP / DOWN Yönlendirmesi
Üst ve alt konumların karıştırılmasını azaltarak hortumun doğal güzergâhına oturmasını destekler.
Şekillendirilmiş Yapı
Dar kombi gövdesinde gereksiz gerilme, keskin bükülme ve çevre parçalara baskı oluşmasını sınırlandırır.
Teknik Ürün Tablosu
| Özellik | Açıklama |
|---|---|
| Ürün tipi | Kombi iç bağlantı hortum seti |
| Set içeriği | 2 adet şekillendirilmiş hortum |
| Uyumlu marka | Viessmann |
| Uyumlu seri | Vitodens Trend |
| Hortum referansları | Y16146295 / Y16142150 |
| Yön işaretleri | UP / DOWN |
| Kullanım bölgesi | Kombi iç hidrolik su devresi |
| Muhtemel cihaz tipi | Vitodens Trend B0KA; cihaz etiketi ve fiziksel bağlantı yapısı kontrol edilerek |
| Kapasite grubu | 19 kW ve 25 kW modellerde fiziksel uyumluluk kontrolüyle |
| Temel görev | Uygun hidrolik bileşenler arasında sistem suyunun taşınmasına yardımcı olmak |
| Sızdırmazlık | Hortum uçlarındaki uygun O-ring/conta ve kilitleme elemanlarıyla birlikte sağlanır |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |
Resmî kapasite bilgisi: Viessmann, Vitodens Trend kombi ailesini 19 kW ve 25 kW nominal ısıtma gücü seçenekleriyle tanımlar. Ancak kapasite bilgisi tek başına hortum uyumluluğunu kanıtlamaz.
Hortum Setinin Görevi
Kombi içindeki hidrolik grup, eşanjör, pompa ve bağlantı elemanları arasında suyun taşındığı farklı hatlar bulunur. Şekillendirilmiş hortumlar, uygun cihaz platformunda bu hatları tamamlar ve sınırlı montaj alanına göre belirlenmiş bir güzergâh izler.
- Kombi içindeki uygun su devresi bağlantılarını tamamlar.
- Hidrolik akışın cihaz bileşenleri arasında taşınmasına yardımcı olur.
- UP/DOWN işaretleriyle doğru montaj yönünü belirlemeyi kolaylaştırır.
- Yıpranmış, sertleşmiş veya kaçıran hortumların takım hâlinde yenilenmesini destekler.

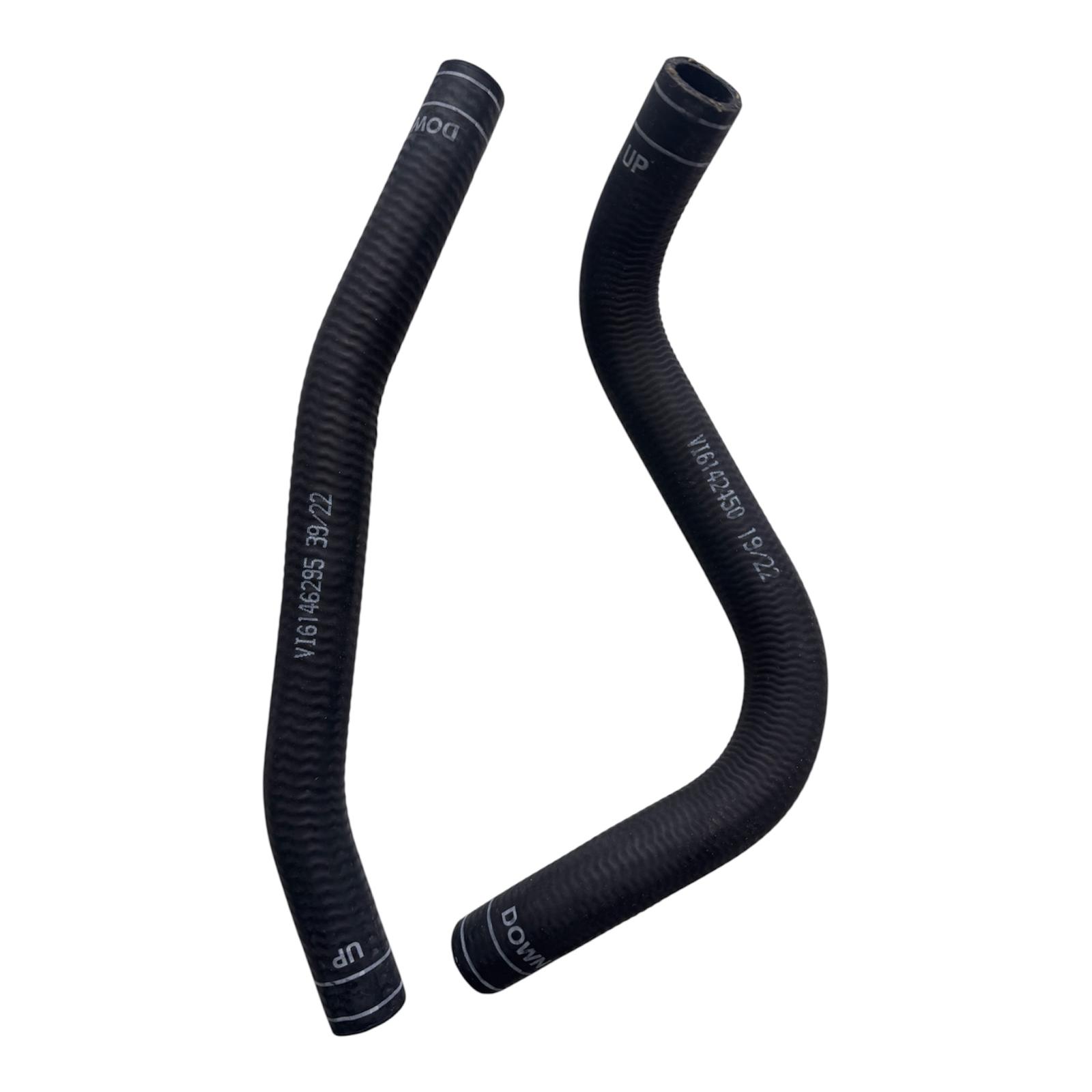

UP / DOWN İşaretlerinin Önemi
Doğru Yerleşim
- Hortum kıvrımının gövde içinde doğal biçimde ilerlemesini destekler.
- Üst ve alt hortumun karıştırılmasını azaltır.
- Bağlantı uçlarının ekseninde kalmasına yardımcı olur.
Yanlış Yön Riski
- Hortumda burulma veya keskin kıvrılma
- Bağlantı ucunda dengesiz yük
- O-ring üzerinde kaçak riski
- Sıcak veya metal yüzeylere temas
Yön işareti tek başına yeterli değildir: Eski hortumun cihaz içindeki gerçek konumu, kıvrımı ve her iki uç bağlantısı da karşılaştırılmalıdır.
Uyumluluk Kontrolü
Kontrol Edilecek Cihaz Bilgileri
- Vitodens Trend seri adı
- B0KA tip bilgisi
- 19 veya 25 kW kapasite
- Üretim ve seri numarası
- Eski hortumdaki referans yazıları
Fiziksel Karşılaştırma
- Hortumların toplam uzunluğu
- Kıvrım ve dönüş açıları
- Uç çapları ve kilitleme biçimi
- O-ring yuvası
- UP/DOWN yönleri
19 veya 25 kW bilgisi tek başına yeterli değildir: Aynı kapasitede farklı üretim serisi veya hidrolik bağlantı yapısı bulunabilir. Eski hortum görülmeden kesin uyumluluk verilmemelidir.
Değişim Gerektirebilecek Belirtiler
- Hortum gövdesinde çatlama, yarılma veya kabarma
- Bağlantı uçlarında su damlaması ve nemlenme
- Hortumun sertleşmesi veya esnekliğini kaybetmesi
- Kıvrım bölgesinde ezilme ve kesit daralması
- Sürtünmeye bağlı yüzey aşınması
- Uç bağlantı formunda deformasyon veya gevşeklik
- O-ring yuvasında hasar veya sızdırmazlık kaybı
Basınç düşmesi her zaman hortum kaynaklı değildir: Genleşme tankı, emniyet ventili, eşanjör, hava purjörü veya başka bağlantı noktaları da su kaybına neden olabilir.
Montaj ve Servis Güvenliği
Hortumlar sıcak ve basınçlı su devresinde çalışır. Sökümden önce cihaz kapatılmalı, soğuması beklenmeli ve hidrolik basınç servis tarafından kontrollü biçimde alınmalıdır. Yeni hortumlar yönlerine göre yerleştirilmeli; keskin bükülmemeli, gerilmemeli ve çevredeki sıcak parçalara temas ettirilmemelidir.
Profesyonel montaj gerekir: O-ring, klips ve bağlantı uçları birlikte kontrol edilmeli; montaj sonrasında sistem soğuk ve sıcak çalışma koşullarında kaçak testine tabi tutulmalıdır.
Sık Sorulan Sorular
Set içerisinde kaç hortum vardır?
Set, farklı biçimlere sahip iki adet şekillendirilmiş iç bağlantı hortumundan oluşur.
Y16146295 ve Y16142150 OEM kodu mudur?
Açık üretici kataloğunda bağımsız doğrulanamadığı için OEM kodu değil, ürün üzerindeki referans/işaret olarak değerlendirilmelidir.
Vitodens Trend B0KA ile uyumlu mudur?
B0KA muhtemel cihaz tipidir. Cihaz etiketi, seri numarası ve eski hortum yapısı karşılaştırılmadan kesin uyumluluk verilmemelidir.
19 ve 25 kW modellerin ikisine de uyar mı?
Her iki kapasite grubunda fiziksel kontrolle değerlendirilebilir. Kapasite bilgisi tek başına yeterli değildir.
O-ring ve klipsler sete dahil midir?
Verilen ürün bilgisinde set içeriği iki hortumdur. O-ring ve klips ayrıca belirtilmiyorsa pakete dahil kabul edilmemelidir.
Çatlayan hortum yapıştırılabilir mi?
Basınçlı sıcak su hortumu silikon veya yapıştırıcıyla güvenli biçimde onarılmış sayılmaz; uygun yeni parça kullanılmalıdır.
Proser Kombi Parça Deposu Uyumluluk Desteği
Cihaz etiketini, eski iki hortumun genel görünümünü, referans yazılarını ve uç bağlantılarını WhatsApp üzerinden ileterek fiziksel ürün eşleştirme desteği alabilirsiniz.
Önemli Bilgilendirme
Ürün görseli, renk tonu ve hortum üzerindeki baskı düzeni tedarik partisine göre değişebilir. Teknik uyumlulukta hortum uzunluğu, kıvrım geometrisi, uç bağlantıları, O-ring yuvaları, UP/DOWN işaretleri ve cihazın tam model-seri etiketi esas alınmalıdır.
