GENEROUS • Uzun Tip • DC 24V • 7824699 • WB1A • WH1B

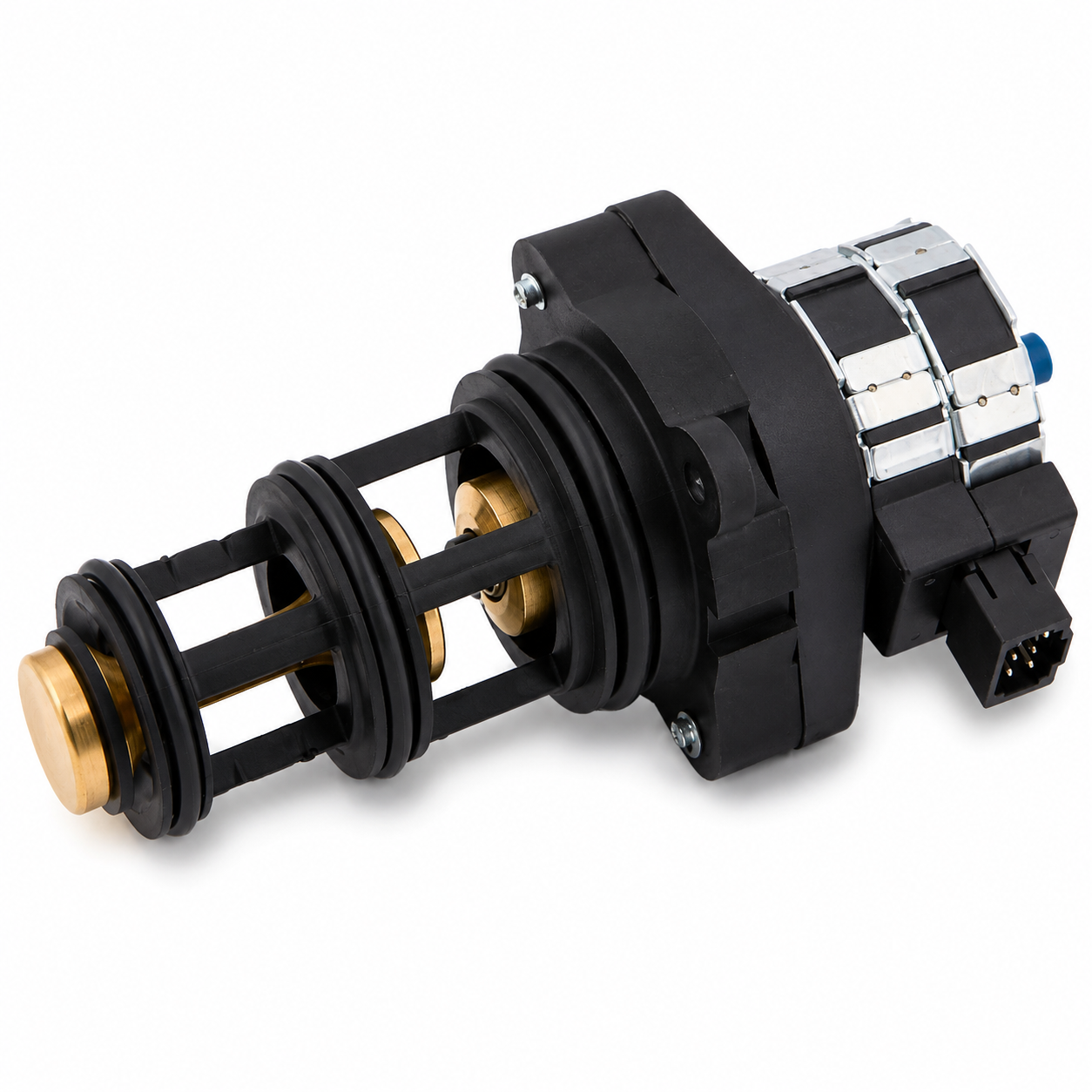

Kombi Üç Yollu Vana Motoru Generous Viessmann Uzun Tip 100-W WB1A WH1B
Generous uzun tip üç yollu vana motoru; Viessmann Vitodens 100-W WB1A ve Vitopend 100-W WH1B platformlarının uygun üretim revizyonlarında yön değiştirme vanasını hareket ettirmek için kullanılan 24V DC step aktüatördür. Elektronik karttan aldığı kumandayla vana mekanizmasını hareket ettirerek primer tesisat suyunun kalorifer devresi ile kullanım sıcak suyu üretim hattı arasında yönlendirilmesine yardımcı olur. Ürün 7824699 referansıyla ilişkilendirilmekte olup uzun tip motor yapısı sipariş öncesinde mevcut parçayla karşılaştırılmalıdır.
Ürün Kimliği ve Referans Bilgileri
- Üretici marka
- Generous
- Parça tipi
- Üç yollu vana step motoru
- Tip ayrımı
- Uzun tip
- Referans
- 7824699
- Besleme
- 24V DC
- Viessmann platformu
- Vitodens 100-W WB1A
- Diğer platform
- Vitopend 100-W WH1B
- Üretim bilgisi
- Generous Türkiye
“100-W” ifadesi motorun 100 watt gücünde olduğu anlamına gelmez
Buradaki 100-W, Viessmann cihaz ailesinin model adının bir parçasıdır.
Generous ürün kaydında aktüatörün elektriksel beslemesi 24V DC olarak
tanımlanmaktadır.
24V DC Step Aktüatör
Elektronik karttan aldığı kontrollü elektrik sinyaliyle vana mekanizmasını belirli konumlar arasında hareket ettirmeye yardımcı olur.
Uzun Tip Mekanik Yapı
Vana kartuşuna ulaşan tahrik mesafesi ve gövde yapısı uzun tip olarak tanımlanır; kısa tip Viessmann motorlarla karıştırılmamalıdır.
WB1A – WH1B Platformu
7824699 referanslı yön değiştirme sistemini kullanan uygun WB1A ve WH1B cihaz revizyonlarında fiziksel ve elektriksel eşleşme kontrol edilerek kullanılır.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Generous Viessmann Uzun Tip Üç Yollu Vana Step Motoru |
| Üretici | Generous |
| Ürün sınıfı | Elektrikli üç yollu vana aktüatörü / step actuator motor |
| Generous ürün grubu | Viessmann uyumlu uzun tip step aktüatör |
| İlişkili Viessmann referansı | 7824699 |
| Besleme gerilimi | 24V DC |
| Motor yapısı | Elektronik kontrollü step motor |
| Gövde tipi | Uzun tip; kısa tip Viessmann vana motorlarıyla doğrudan değiştirilebilir kabul edilmemelidir |
| Uyumlu ana seri | Viessmann Vitodens 100-W WB1A ailesinin 7824699 referanslı yön değiştirme sistemini kullanan uygun revizyonları |
| İlişkili diğer seri | Viessmann Vitopend 100-W WH1B ailesinin aynı motor yapısını kullanan uygun revizyonları |
| Doğrulanmış WB1A örnekleri | 24 kW kombi, 24 kW sistem ve 30 kW kombi gibi bazı WB1A versiyonlarında 7824699 referansı görülmektedir; seri numarası esas alınmalıdır |
| Temel görevi | Üç yollu vana mekanizmasını hareket ettirerek primer suyun kalorifer veya sıcak kullanım suyu üretim hattına yönlendirilmesine yardımcı olmak |
| Elektrik bağlantısı | Soketli bağlantı; pin sayısı, soket geometrisi ve kablo dizilimi mevcut motorla birebir karşılaştırılmalıdır |
| Vana kartuşu | Motor ürününden ayrı bir hidrolik/mekanik parçadır; satış paketine dahil olduğu varsayılmamalıdır |
| Komple vana gövdesi | Ürüne dahil kabul edilmemelidir |
| Ürün niteliği | Generous marka uyumlu yedek parça; Viessmann logolu orijinal fabrika ürünü olarak değerlendirilmemelidir |
| Paket içeriği | 1 adet uzun tip step motor esas alınmıştır. Klips, kartuş, conta, kablo ve diğer parçalar güncel paket görselinden doğrulanmalıdır |
| Montaj sınıfı | Elektronik kart ve sıcak-basınçlı hidrolik sistemle ilişkili olduğundan yetkin kombi teknik servisi uygulaması |
7824699 referansının kapsamı kontrol edilmelidir
Viessmann'ın bazı parça kayıtlarında 7824699, vana kartuşu ile step
motorun birlikte bulunduğu bir grup olarak da tanımlanabilmektedir.
Generous ürün ise step aktüatör motor olarak listelenmektedir. Bu nedenle
paket içeriği ve mevcut cihazdaki ihtiyaç sipariş öncesinde ayrılmalıdır.
Üç Yollu Vana Motoru Nasıl Çalışır?
Kombi kalorifer talebi aldığında elektronik kontrol kartı üç yollu vana sisteminin gerekli konuma geçmesini sağlar. Step motor kontrollü hareketini vana mekanizmasına aktarır ve primer tesisat suyunun kalorifer devresinde dolaşmasına yardımcı olur.
Kullanım sıcak suyu talebi oluştuğunda motor yeniden kumanda edilerek vana mekanizması diğer çalışma konumuna geçirilir. Böylece primer kalorifer suyu cihazın sıcak kullanım suyu üretiminde görev yapan eşanjör hattına yönlendirilir.
Motor şebeke kullanım suyunu doğrudan yönlendirmez
Üç yollu vana sistemi kombinin primer kalorifer suyunun güzergâhını
değiştirir. Musluktan gelen kullanım suyu step motorun içerisinden
geçmez.
Uzun Tip ile Kısa Tip Viessmann Motor Arasındaki Fark
Uzun Tip Motor
- Daha uzun tahrik/gövde geometrisine sahiptir.
- Vana kartuşuna ulaşma mesafesi modele özeldir.
- 7824699 referansıyla ilişkilendirilmektedir.
- WB1A ve WH1B uygun revizyonlarında değerlendirilir.
- Bu ürün sayfasının konusu olan tiptir.
Kısa Tip Motor
- Motor ve tahrik yüksekliği farklıdır.
- Farklı Viessmann platformlarında kullanılabilir.
- Vana miline oturma mesafesi aynı olmayabilir.
- Sabitleme ve soket yapısı karşılaştırılmalıdır.
- Uzun tip yerine doğrudan takılmamalıdır.
Dış görünüş benzerliği yeterli değildir
Motorun toplam yüksekliği, tahrik ucunun uzunluğu, sabitleme şekli ve
elektrik soketi doğru eşleşmenin temel unsurlarıdır.
Motor ile Vana Kartuşu Arasındaki Teknik Ayrım
Generous Step Motor
- Elektrik enerjisini mekanik harekete dönüştürür.
- Elektronik kart tarafından kumanda edilir.
- Vana kartuşunun milini hareket ettirir.
- İçerisinden tesisat suyu geçmez.
- Elektrik veya mekanik tahrik arızası gösterebilir.
Üç Yollu Vana Kartuşu
- Primer suyun gerçek yönlendirmesini gerçekleştirir.
- Mil, conta ve hareketli iç parçalar barındırabilir.
- O-ring aşınması su kaçağına neden olabilir.
- Tortu nedeniyle mekanik olarak sıkışabilir.
- Motor sağlam olsa bile arızalı olabilir.
Sıkışmış vana mekanizması yeni motoru zorlayabilir
Motor değişimine karar verilmeden önce vana kartuşunun mekanik durumu
servis tarafından kontrol edilmelidir. Yüksek mekanik direnç yeni
aktüatörün de kısa sürede zarar görmesine neden olabilir.
WB1A ve WH1B Uyumluluk Kontrolü
Viessmann 100-W adı tek bir cihaz versiyonunu ifade etmez. Kapasite, üretim yılı ve seri numarasına bağlı olarak hidrolik grup ve aktüatör yapısında değişiklik bulunabilir. Bu nedenle WB1A veya WH1B ibaresinin tek başına görülmesi kesin uyumluluk için yeterli değildir.
Cihaz Etiketinden
- Vitodens veya Vitopend ürün ailesi
- WB1A veya WH1B cihaz tipi
- Kombinin kapasitesi
- Üretim ve seri numarası
- Cihazın combi/system versiyonu
- Yedek parça kataloğundaki referans
Eski Motordan
- Uzun tip gövde yapısı
- 7824699 referans ilişkisi
- 24V DC çalışma yapısı
- Elektrik soketi ve kilidi
- Tahrik ucunun biçimi ve uzunluğu
- Sabitleme noktalarının konumu
- Gövde üzerindeki üretici kodları
WB1A ve WH1B aynı cihaz ailesi değildir
WB1A, Vitodens 100-W platformunda; WH1B ise Vitopend 100-W ailesinde
görülen cihaz tipleridir. Ortak step motor kullanımı, cihazların tüm
diğer yedek parçalarının aynı olduğu anlamına gelmez.
Arızaya İşaret Edebilecek Belirtiler
- Sıcak su talebinde kalorifer peteklerinin de ısınması
- Kalorifer ile sıcak su modu arasında geçişin gecikmesi
- Üç yollu vana motorundan tekrarlayan tıklama veya zorlanma sesi gelmesi
- Aktüatörün elektronik komuta rağmen hareket etmemesi
- Vananın tek çalışma konumunda kalması
- Kullanım sıcak suyu sıcaklığının kararsızlaşması
- Kalorifer çalışmasının kesintili veya düzensiz olması
- Motor soketinde temas, oksitlenme veya kablo problemi bulunması
- Motorun hareket etmeye çalışıp vana mekanizmasını çevirememesi
Bu belirtiler yalnızca motor arızasına özgü değildir
Üç yollu vana kartuşu, plakalı eşanjör, debi algılama sistemi, NTC
sensörleri, pompa veya elektronik kart da benzer çalışma sorunlarına
neden olabilir.
Ayırıcı Teknik Değerlendirme
Motorla İlişkili Olasılıklar
- Step motor sargısı veya iç mekanizmasında arıza
- Motor tahrik mekanizmasının aşınması
- Elektrik soketinde temas kaybı
- Kablo tesisatında kopukluk
- Aktüatörün belirli bir konumda takılması
- Elektronik komuta cevap vermemesi
Vana ve Sistemle İlişkili Olasılıklar
- Vana kartuşunun mekanik olarak sıkışması
- İç mil veya O-ringlerde deformasyon
- Hidrolik blokta tortu birikmesi
- Plakalı eşanjörde geçiş daralması
- Debi sensörü veya akış algılamasında sorun
- Elektronik kart motor çıkışında arıza
Motora doğrudan şebeke gerilimi uygulanmamalıdır
Bu Generous aktüatör 24V DC olarak tanımlanmaktadır. Soket pinlerine
220-230V şebeke gerilimi uygulanması motorun ve ilgili elektronik
devrelerin ciddi şekilde hasar görmesine neden olabilir.
Doğru Ürün Seçimi İçin Kontrol Listesi
- Üretici markanın Generous olduğunu doğrulayın.
- Ürünün uzun tip step motor olduğunu kontrol edin.
- Eski parçada 7824699 referansını araştırın.
- Elektrik besleme sınıfının 24V DC olduğunu karşılaştırın.
- Cihazın WB1A veya WH1B tipini etiket üzerinden doğrulayın.
- Vitodens 100-W ile Vitopend 100-W ayrımını doğru yapın.
- Motor gövdesinin toplam uzunluğunu eski ürünle karşılaştırın.
- Tahrik miline oturan uç geometrisini inceleyin.
- Elektrik soketi ve kilit yönünü karşılaştırın.
- Soket pin düzeninin aynı olduğunu doğrulayın.
- Vana kartuşunun serbest hareket edip etmediğini servis kontrolüne dahil edin.
- Ürünün yalnızca motor mu, kartuşla birlikte set mi olduğunu paket üzerinden doğrulayın.
- Klips, kablo ve sabitleme parçalarının paket içeriğini kontrol edin.
En güvenli eşleştirme eski motor etiketi ve cihaz seri numarasıyla yapılır
Motorun ön, yan, soket ve tahrik ucu fotoğrafları ile kombinin ürün
etiketi birlikte karşılaştırıldığında kısa-uzun tip ve elektriksel
varyant karışıklığı önemli ölçüde azaltılır.
Montaj ve Elektrik Güvenliği
Üç yollu vana motoru elektronik kontrol kartı tarafından kumanda edilen düşük gerilimli bir aktüatör olmakla birlikte sıcak ve basınçlı hidrolik sistemin hemen üzerinde çalışır. Arıza teşhisi, parça değişimi ve çalışma kontrolü yetkin kombi teknik servisi tarafından yapılmalıdır.
- Cihaz enerjiliyken motor soketine müdahale edilmemelidir.
- Pinlere tahminle harici elektrik verilmemelidir.
- 24V DC ürün şebeke gerilimiyle test edilmemelidir.
- Motor tahrik ucu zorlanarak elle çevrilmemelidir.
- Vana milindeki mekanik direnç aktüatör takılmadan önce değerlendirilmelidir.
- Motor gövdesi hidrolik kaçaklardan korunmalıdır.
- Montaj sonrasında sıcak su ve kalorifer geçişleri ayrı ayrı test edilmelidir.
- Vana ve motor çevresinde su kaçağı bulunmadığı doğrulanmalıdır.
Soket pinleri köprülenmemeli veya farklı gerilimle denenmemelidir
Pin fonksiyonları cihazın teknik şemasına göre değerlendirilmelidir.
Hatalı elektriksel test motorun yanı sıra kombi elektronik kartına da
zarar verebilir.
Sık Sorulan Sorular
Generous Viessmann uzun tip vana motorunun referansı nedir?
Ürün 7824699 Viessmann referansıyla ilişkilendirilmektedir. Kesin eşleşme cihaz seri numarası ve eski parça üzerinden doğrulanmalıdır.
Motor kaç volt ile çalışır?
Generous ürün kaydında bu uzun tip step aktüatör 24V DC olarak belirtilmektedir.
Başlıktaki 100-W motorun 100 watt olduğu anlamına mı gelir?
Hayır. 100-W, Viessmann Vitodens/Vitopend cihaz ailesinin model tanımıdır; motor gücü olarak yorumlanmamalıdır.
Viessmann Vitodens 100-W WB1A ile uyumlu mudur?
7824699 referanslı yön değiştirme sistemini kullanan uygun WB1A revizyonlarında değerlendirilir. Kapasite ve seri numarası ayrıca kontrol edilmelidir.
Vitopend 100-W WH1B ile kullanılabilir mi?
Generous ürün kayıtlarında WH1B platformuyla da ilişkilendirilmektedir. Eski motorun uzun tip yapısı ve soketi karşılaştırılmalıdır.
Bu ürün kısa tip motorun yerine takılır mı?
Hayır. Uzun ve kısa tip motorlarda tahrik mesafesi ve fiziksel geometri farklı olabileceğinden doğrudan değiştirilebilir kabul edilmemelidir.
7824699 sadece motor mudur?
Viessmann'ın bazı yedek parça kayıtlarında 7824699 kartuş ve step motor grubu olarak tanımlanabilir. Generous ürün ise step motor olarak listelenmektedir. Satış paketinin içeriği ayrıca kontrol edilmelidir.
Motor çalışıyor fakat sıcak suya geçmiyorsa ne kontrol edilmelidir?
Vana kartuşu ve mili sıkışmış olabilir. Plakalı eşanjör, debi algılama elemanları ve elektronik kontrol sistemi de servis tarafından değerlendirilmelidir.
Sıcak su açıldığında peteklerin ısınması motor arızası olabilir mi?
Üç yollu vana sisteminin doğru konuma geçemediğini gösterebilir. Sorun step motor, vana kartuşu veya mekanik hidrolik gruptan kaynaklanabilir.
Ürün orijinal Viessmann mıdır?
Hayır. Bu ürün Generous marka, Viessmann cihazlarla uyumlu yedek parça olarak değerlendirilmelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde Viessmann cihazın tam model-seri etiketini, eski üç yollu vana motorunun ön ve yan görünümünü, elektrik soketini, tahrik ucunu ve ürün üzerindeki kodları gösteren fotoğrafları iletebilirsiniz. Proser ekibi; Generous uzun tip yapı, 24V DC çalışma bilgisi ve 7824699 referansı üzerinden ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün etiket baskısı, gövde tonu, soket görünümü ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Viessmann uzun üç yollu vana motoru” tanımı değil; Generous markası, 7824699 referansı, 24V DC elektrik yapısı, WB1A veya WH1B cihaz tipi, uzun motor geometrisi, soket bağlantısı ve mevcut vana kartuşunun yapısı birlikte değerlendirilmelidir.
