Viessmann Vitopend 100 • WH0A • Kısa Tip • Step Motor • Ref. 7832404

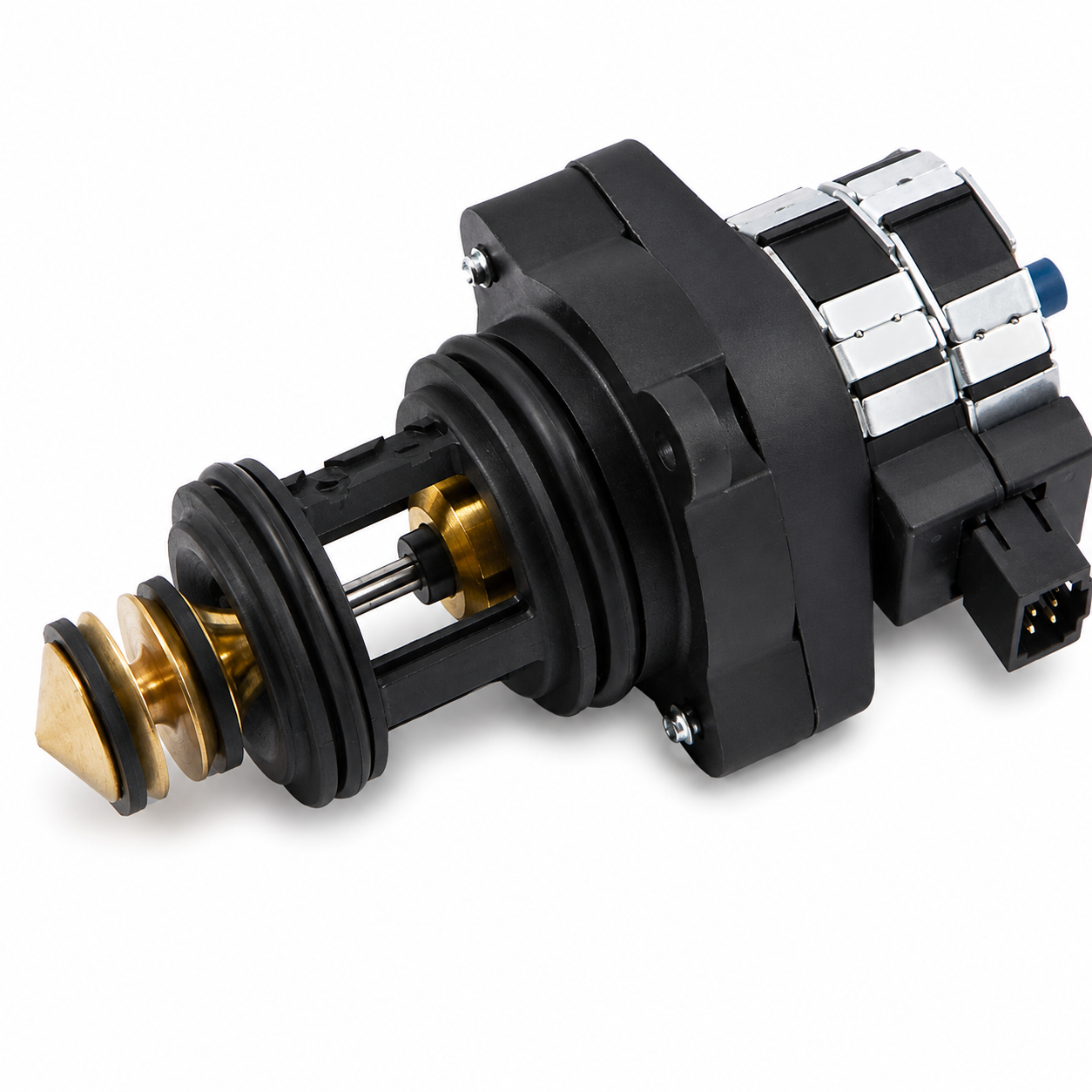

Kombi Üç Yollu Vana Motoru Viessmann Kısa Vitopend 100 WH0A
Viessmann Vitopend 100 WH0A uyumlu kısa tip üç yollu vana motoru; elektronik karttan aldığı komutla yön değiştirme vanasını hareket ettirerek kombinin primer tesisat suyunu kalorifer devresi ile kullanım sıcak suyu üretim hattı arasında yönlendirmesine yardımcı olan step motorlu aktüatördür. WH0A platformunda kullanılan kısa gövde yapısı nedeniyle uzun tip Viessmann vana motorlarıyla karıştırılmamalıdır. Sipariş öncesinde 7832404 referansı, motor uzunluğu, bağlantı geometrisi, elektrik soketi ve mevcut vana grubu birlikte karşılaştırılmalıdır.
Ürün Kimliği ve Teknik Ayrım
- Ürün tipi
- Üç yollu vana motoru
- Motor yapısı
- Step motor / aktüatör
- Uyumlu ana seri
- Vitopend 100 WH0A
- Tip ayrımı
- Kısa tip
- Yaygın referans
- 7832404
- Temel görev
- Primer akışı yönlendirmek
- Kontrol
- Elektronik kart kontrollü
- Çalışma bölgesi
- Üç yollu vana grubu
Bu ürün komple üç yollu vana grubu değildir
Ürün adı motor/aktüatör parçasını ifade eder. Vana gövdesi, iç tamir
takımı, hidrolik bağlantılar, conta ve ayrıca gösterilmeyen sabitleme
parçaları paket içeriğine dahil kabul edilmemelidir.
Step Motorlu Kontrol
Elektronik karttan gelen komut doğrultusunda kontrollü hareket oluşturarak üç yollu vana mekanizmasının konum değiştirmesini sağlar.
Kalorifer / Sıcak Su Yönlendirmesi
Primer devredeki ısıtılmış suyun cihazın çalışma talebine göre kalorifer veya kullanım sıcak suyu tarafına yönlendirilmesine yardımcı olur.
WH0A Kısa Tip Yapı
Vitopend 100 WH0A'nın uygun üretim revizyonlarında kullanılan kısa aktüatör geometrisine göre seçilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Viessmann Vitopend 100 WH0A Uyumlu Kısa Tip Üç Yollu Vana Motoru |
| Parça sınıfı | Elektrikli üç yollu vana aktüatörü / step motor |
| Yaygın parça referansı | 7832404; mevcut ürün etiketi ve cihaz yedek parça kaydı üzerinden doğrulanmalıdır |
| Ana cihaz uyumluluğu | Viessmann Vitopend 100 WH0A serisinin aynı kısa tip aktüatörü kullanan uygun revizyonları |
| Çalışma prensibi | Elektronik kart tarafından kumanda edilen step motor hareketiyle vana mekanizmasının konumunu değiştirmek |
| Temel görevi | Primer kalorifer suyunun cihazın talebine göre ısıtma veya sıcak kullanım suyu üretim yoluna yönlendirilmesini sağlamak |
| Motor tipi | Elektronik kart kontrollü adım motoru |
| Elektrik bağlantısı | Soketli bağlantı; pin sayısı, kablo sıralaması ve kilit geometrisi mevcut motorla birebir karşılaştırılmalıdır |
| Elektriksel değerler | Kesin motor besleme ve sargı değerleri doğrulanmış teknik etiket olmadan sabit değer olarak belirtilmemelidir |
| Gövde tipi | Kısa tip; uzun tip Viessmann aktüatörlerle karıştırılmamalıdır |
| Vana gövdesi | Motor ürününe dahil kabul edilmemelidir |
| Tamir takımı | Vana içerisindeki hareketli kartuş/tamir takımı ayrı parçadır |
| Paket içeriği | 1 adet üç yollu vana motoru; ayrıca gösterilmeyen vida, klips, kablo veya hidrolik parçalar dahil kabul edilmemelidir |
| Montaj sınıfı | Elektrik ve sıcak-basınçlı su sistemiyle ilişkili olduğundan yetkin kombi teknik servisi uygulaması |
WH0A servis yapısında yön değiştirme vanası step motorla kumanda edilir
Motorun hareketi vana kartuşuna aktarılır. Motor çalışıyor olsa bile
vana içerisindeki mekanizma sıkışmışsa hidrolik yönlendirme doğru
gerçekleşmeyebilir.
Üç Yollu Vana Motoru Nasıl Çalışır?
Kombi kalorifer talebi aldığında elektronik kontrol sistemi üç yollu vana mekanizmasını ısıtma konumuna getirir. Sirkülasyon pompası tarafından dolaştırılan primer su böylece kalorifer tesisatına yönlendirilir.
Sıcak su musluğu açıldığında cihaz kullanım sıcak suyu talebini algılar. Elektronik kart kısa tip step motoru kumanda eder ve motor, vana mekanizmasını diğer çalışma konumuna hareket ettirir. Primer su bu kez cihazın sıcak kullanım suyu üretiminde görev yapan hidrolik hattına yönlendirilir.
Üç yollu vana motoru musluk suyunu doğrudan pompalamaz
Motorun görevi primer kalorifer suyunun yönünü değiştirmektir. Şebeke
kullanım suyu motorun içerisinden geçmez.
Motor, Tamir Takımı ve Komple Üç Yollu Vana Arasındaki Fark
Kısa Tip Vana Motoru
- Elektriksel hareket oluşturan aktüatördür.
- Elektronik kart tarafından kumanda edilir.
- Vana kartuşunu iter veya hareket ettirir.
- Hidrolik su kanallarını kendi içerisinde taşımaz.
- Bu ürün sayfasının konusu olan parçadır.
Tamir Takımı / Vana Gövdesi
- Primer suyun gerçek geçiş kanalını oluşturur.
- Hareketli mil, kartuş ve sızdırmazlık elemanları içerebilir.
- O-ring aşınması su kaçağı veya sıkışmaya neden olabilir.
- Motor sağlam olsa bile mekanik olarak arızalanabilir.
- Komple vana grubundan ayrı yedek parça olabilir.
Motor arızası ile vana kartuşu sıkışması birbirinden ayrılmalıdır
Motor komut aldığı hâlde vana milini hareket ettiremiyorsa sorun
aktüatörde olabileceği gibi mekanik tamir takımında da bulunabilir.
Kısa Tip ile Uzun Tip Motor Neden Karıştırılmamalıdır?
Viessmann Vitopend ailesinde dış görünüşü benzer fakat motor gövde uzunluğu, vana miline ulaşma mesafesi, sabitleme yapısı veya elektrik bağlantısı farklı aktüatörler bulunabilir. WH0A için kullanılan kısa tip motor bu nedenle yalnızca marka adına bakılarak seçilmemelidir.
Kısa Tip Kontrolü
- Motor gövdesinin toplam yüksekliği
- Vana miline oturan tahrik bölümü
- Sabitleme noktalarının konumu
- Soket yönü ve kilit yapısı
- 7832404 referansı
Model Kontrolü
- Vitopend 100 tam model adı
- WH0A cihaz tipi
- Cihaz kapasitesi
- Üretim ve seri numarası
- Eski motor üzerindeki kodlar
Vitopend 100 adı tek başına yeterli değildir
WH0A, WHE, WH1D ve diğer Vitopend platformlarında farklı üç yollu vana
motorları kullanılabilir. Eski motorun fiziksel yapısı mutlaka
karşılaştırılmalıdır.
Arızaya İşaret Edebilecek Belirtiler
- Sıcak su açıldığında kalorifer peteklerinin de ısınması
- Kalorifer çalışırken cihazın doğru hidrolik konuma geçememesi
- Sıcak su talebinde geçişin gecikmesi
- Motor bölgesinden tekrarlayan tıklama veya zorlanma sesi gelmesi
- Motorun komut aldığı hâlde hareket oluşturmaması
- Üç yollu vananın tek bir konumda kalması
- Sıcak kullanım suyu sıcaklığında kararsızlık görülmesi
- Kalorifer ve sıcak su modları arasında geçiş problemi oluşması
- Motor soketi veya kablosunda temas problemi bulunması
Sıcak su problemi doğrudan vana motoru arızası kabul edilmemelidir
Debi algılama elemanı, sıcaklık sensörleri, plakalı eşanjör, sirkülasyon
pompası, vana kartuşu ve elektronik kontrol sistemi benzer belirtiler
oluşturabilir.
Ayırıcı Teknik Değerlendirme
Motorla İlişkili Olasılıklar
- Step motor mekanizmasının çalışmaması
- Motor içerisindeki tahrik sisteminin aşınması
- Soket veya kablo bağlantısında temas problemi
- Motorun bir konumda takılı kalması
- Elektronik karttan gelen komuta cevap vermemesi
Motor Dışındaki Olasılıklar
- Üç yollu vana kartuşunun sıkışması
- Mil veya O-ringlerde deformasyon
- Vana gövdesinde tortu birikmesi
- Plakalı eşanjörün tıkanması
- Debi algılama sisteminde sorun bulunması
- Elektronik kart çıkışında arıza olması
Yeni motor, sıkışmış mekanik vanayı onarmaz
İç kartuş hareket etmiyorsa veya vana milinde mekanik direnç varsa yalnızca
aktüatör değişimi sorunu çözmeyebilir. Vana grubu servis tarafından
birlikte değerlendirilmelidir.
Doğru Ürün Seçimi İçin Kontrol Listesi
- Kombinin tam olarak Viessmann Vitopend 100 WH0A olduğunu doğrulayın.
- Eski motorun kısa tip olduğunu kontrol edin.
- 7832404 referansını mevcut parça veya cihaz kaydıyla karşılaştırın.
- Motorun toplam gövde uzunluğunu inceleyin.
- Vana miline oturan tahrik ucunu karşılaştırın.
- Sabitleme delikleri ve bağlantı noktalarını kontrol edin.
- Elektrik soketi geometrisini karşılaştırın.
- Pin dizilimi ve kablo tesisatının aynı olduğunu doğrulayın.
- Motor ile vana gövdesinin bağlantı yönünü inceleyin.
- Ürünün motor mu, komple vana grubu mu olduğunu kontrol edin.
- Vida, klips ve kablonun paket içeriğine dahil olup olmadığını doğrulayın.
Eski motor ve kombi etiketi birlikte karşılaştırılmalıdır
Motorun önden, yandan ve soket tarafından fotoğrafları ile Vitopend 100
WH0A cihaz etiketi doğru ürün seçiminde önemli referans sağlar.
Montaj ve Servis Güvenliği
Üç yollu vana motoru elektrikli bir aktüatördür ve sıcak, basınçlı hidrolik sistemin hemen üzerinde çalışır. Motorun sökülmesi, vana mekanizmasının kontrolü ve cihazın yeniden devreye alınması yetkin kombi teknik servisi tarafından gerçekleştirilmelidir.
- Enerji bulunan cihazda motor soketine müdahale edilmemelidir.
- Soket pinlerine tahminle harici gerilim uygulanmamalıdır.
- Motor mekanizması zorlanarak elle çevrilmemelidir.
- Vana miline uygun olmayan kuvvet uygulanmamalıdır.
- Motor gövdesi su ve hidrolik kaçaklardan korunmalıdır.
- Montaj sonrasında sıcak su ve kalorifer geçişleri ayrı ayrı kontrol edilmelidir.
- Vana gövdesi çevresi su kaçağı açısından incelenmelidir.
- Elektrik soketinin tam kilitlendiği doğrulanmalıdır.
Elektrik soketi üzerinde köprüleme veya deneme bağlantısı yapılmamalıdır
Step motorun pin fonksiyonları doğrulanmadan yapılan elektrik bağlantıları
aktüatöre veya kombinin elektronik kartına zarar verebilir.
Sık Sorulan Sorular
Viessmann Vitopend 100 WH0A üç yollu vana motoru ne işe yarar?
Primer kalorifer suyunun kombinin çalışma talebine göre kalorifer ve kullanım sıcak suyu üretim devreleri arasında yönlendirilmesini sağlayan vana mekanizmasını hareket ettirir.
Ürün kısa tip midir?
Evet. Bu ürün tanımı Vitopend 100 WH0A için kullanılan kısa tip üç yollu vana motoruna yöneliktir.
Yaygın parça kodu nedir?
WH0A kısa tip üç yollu vana motoruyla yaygın olarak ilişkilendirilen referans 7832404'tür. Eski ürün ve cihaz seri bilgisiyle doğrulanmalıdır.
Bu parça step motor mudur?
Evet. WH0A yön değiştirme vanası elektronik kart kontrollü step motor yapısıyla çalışır.
Komple üç yollu vana mıdır?
Hayır. Ürün motor/aktüatör olarak değerlendirilmelidir. Vana gövdesi ve iç tamir takımı ayrı parçalardır.
Uzun tip Viessmann motorun yerine kullanılabilir mi?
Doğrudan uygun kabul edilmemelidir. Motor yüksekliği, tahrik mesafesi, sabitleme ve soket yapısı farklı olabilir.
Bütün Vitopend 100 kombilere uyar mı?
Hayır. Vitopend 100 ailesinde WH0A dışında farklı üretim platformları ve vana motorları bulunmaktadır.
Motor çalışıyor ama sıcak suya geçmiyorsa sorun nedir?
Vana kartuşu veya mili sıkışmış olabilir. Plakalı eşanjör, sensörler ve hidrolik sistem de kontrol edilmelidir.
Sıcak su açıldığında peteklerin ısınması motor arızası mıdır?
Üç yollu vana sisteminin doğru konuma geçemediğini gösterebilir. Arıza motor, kartuş veya mekanik vana grubundan kaynaklanabilir.
Soket pinlerine harici elektrik verilerek test yapılabilir mi?
Pin fonksiyonları ve motorun elektriksel yapısı doğrulanmadan harici enerji uygulanmamalıdır. Test işlemleri teknik servis ekipmanıyla yapılmalıdır.
Vida ve bağlantı parçaları ürünle birlikte gelir mi?
Güncel paket içeriğinden doğrulanmalıdır. Ayrıca gösterilmeyen vida, klips, kablo ve bağlantı elemanları dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde Viessmann Vitopend 100 WH0A cihaz etiketini, eski üç yollu vana motorunun yandan görünümünü, soketini, vana miline oturan bölümünü ve parça üzerindeki kodları gösteren fotoğrafları iletebilirsiniz. Proser ekibi kısa tip yapı ve 7832404 referansı üzerinden fiziksel ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün gövde rengi, etiket baskısı, soket görünümü ve küçük üretim ayrıntıları tedarik edilen versiyona göre değişebilir. Doğru seçimde yalnızca “Viessmann Vitopend 100 üç yollu vana motoru” başlığı değil; WH0A cihaz tipi, kısa motor yapısı, 7832404 referansı, elektrik soketi, tahrik ucu ve mevcut vana grubunun fiziksel bağlantısı birlikte değerlendirilmelidir.
