ENPI • Warmhaus • Viessmann • NTC Sıcaklık Sensörü

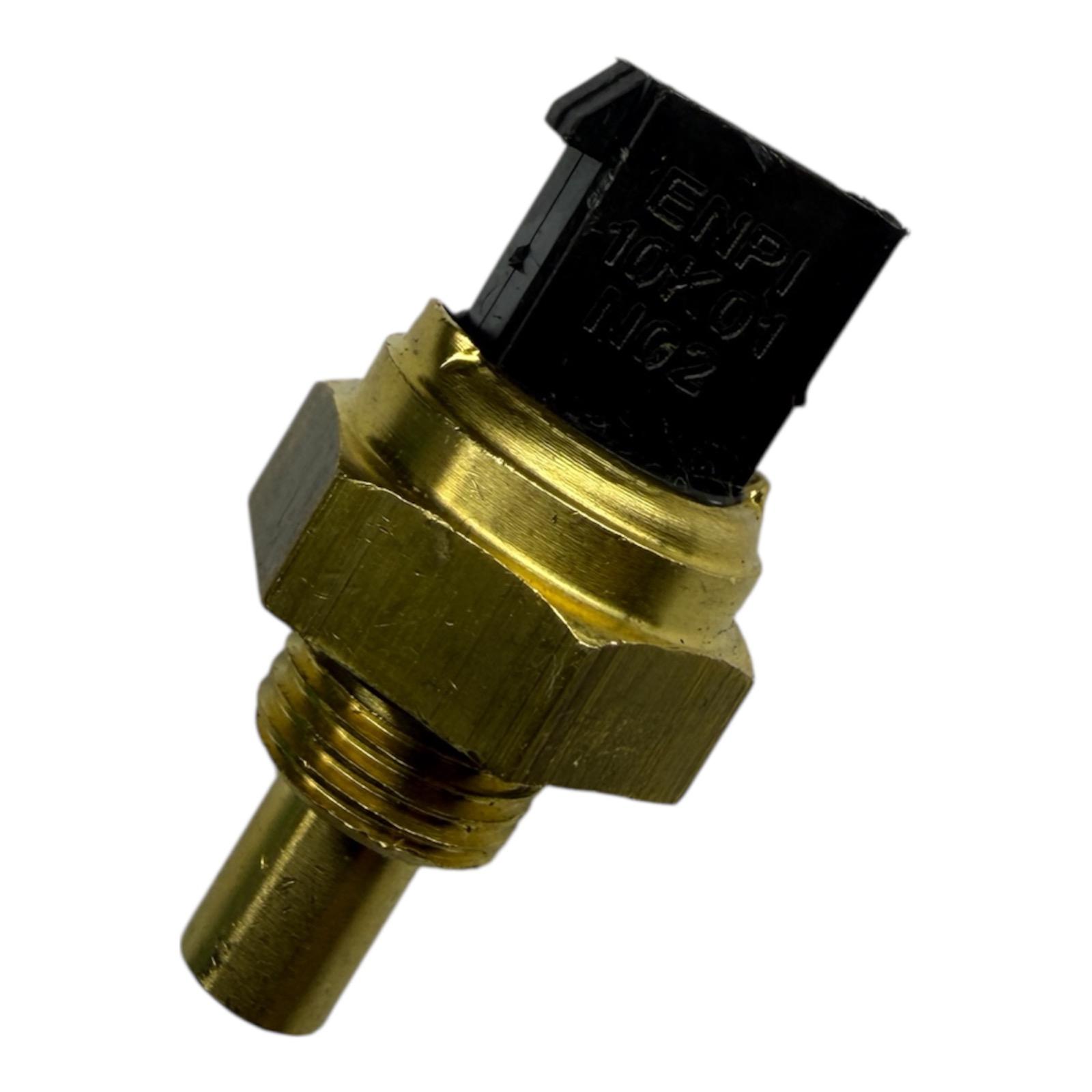

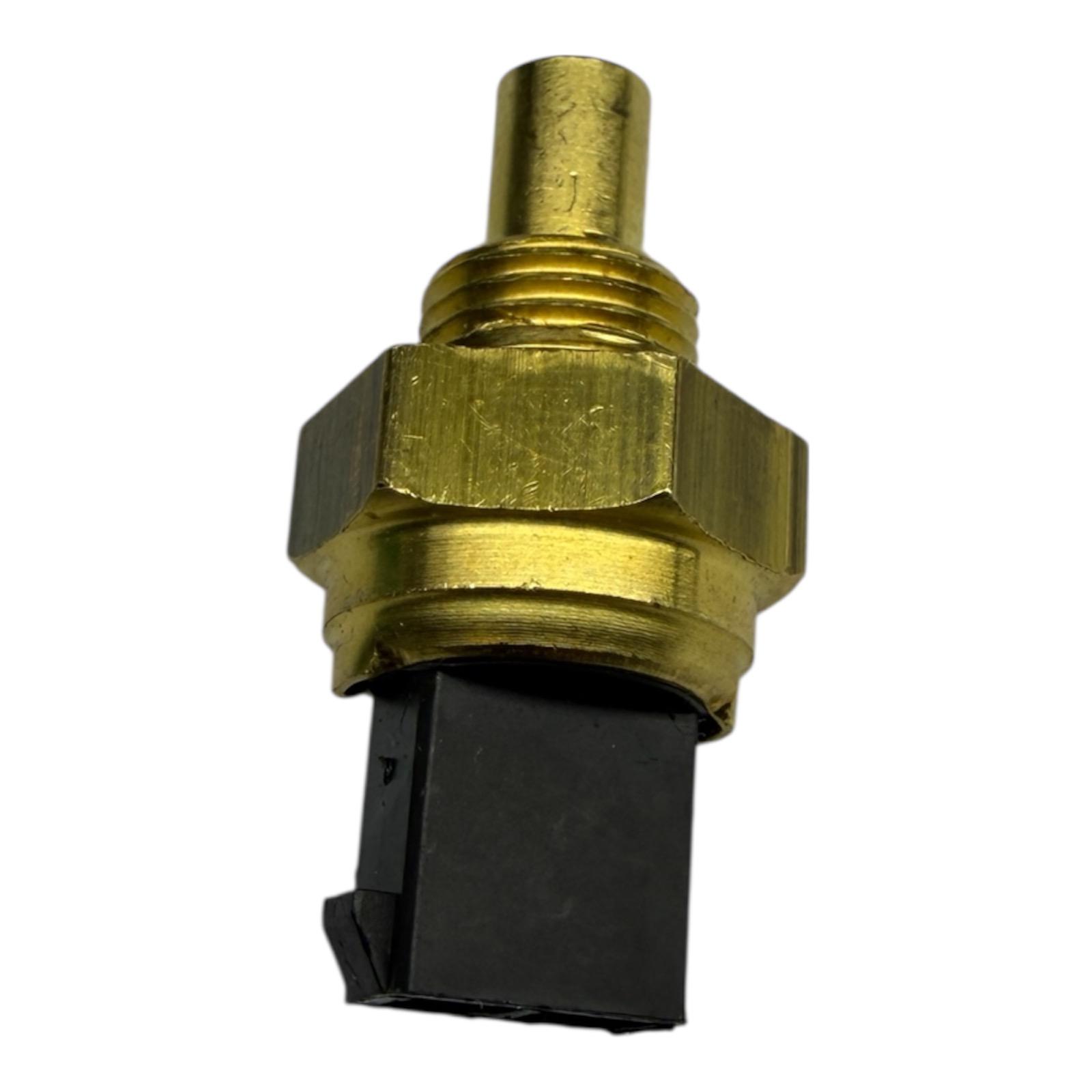

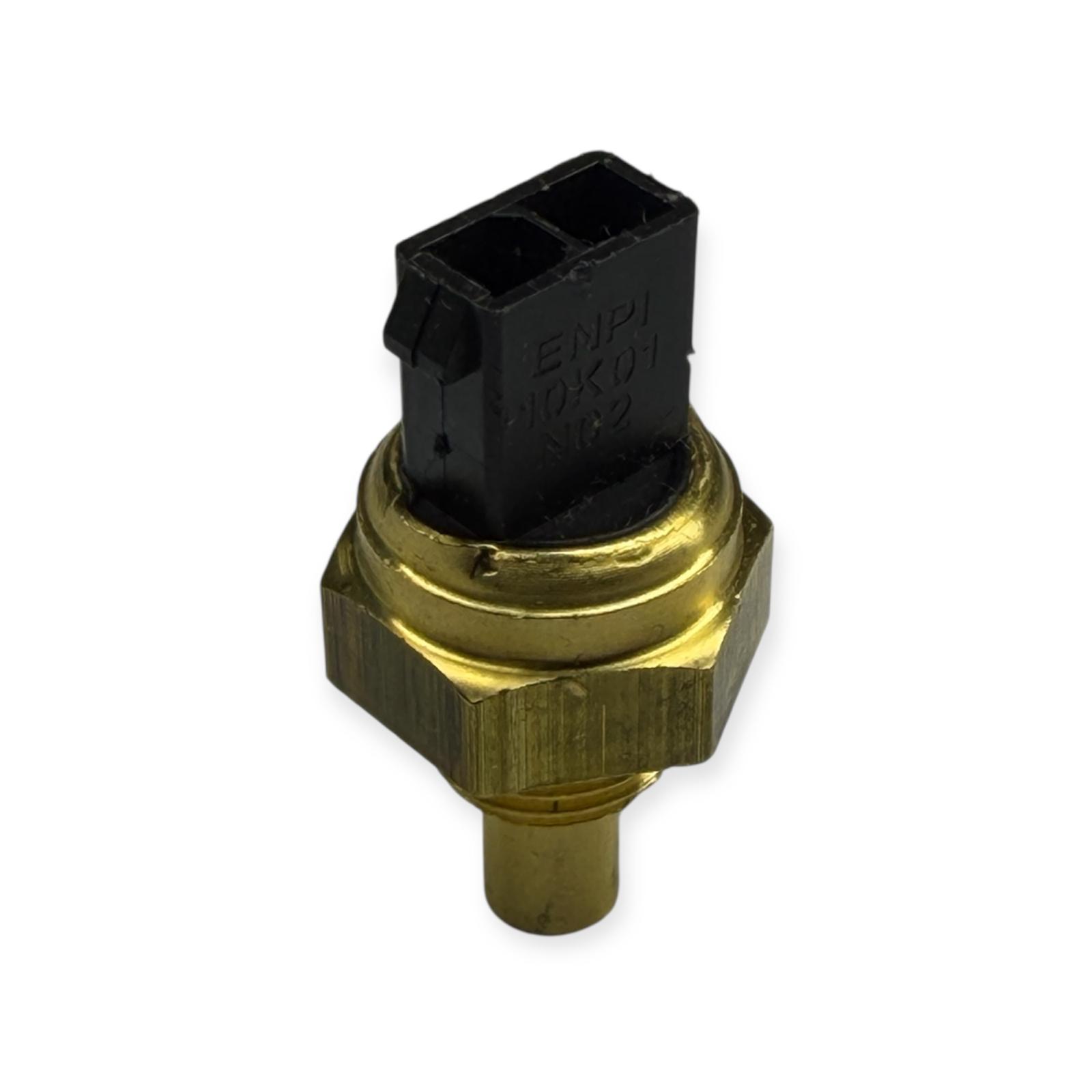

Warmhaus – Viessmann ENPI Orijinal NTC Sensör
ENPI NTC sensör; uygun Warmhaus ve Viessmann kombi modellerinde su sıcaklığındaki değişimleri algılayarak elektronik kontrol kartına sıcaklık bilgisi ileten hassas bir ölçüm elemanıdır. NTC karakteristiği sayesinde sıcaklık değiştikçe elektriksel direnç değeri de değişir; elektronik kart bu değişimi değerlendirerek brülör modülasyonu, sıcaklık kontrolü ve cihaz güvenlik fonksiyonlarının doğru çalışmasına yardımcı olur.
Ürün Kimliği ve Temel Özellikler
- Üretici
- ENPI
- Ürün tipi
- NTC sıcaklık sensörü
- Uyumlu marka grubu
- Warmhaus / Viessmann
- Temel görevi
- Su sıcaklığı ölçümü
- Çalışma prensibi
- NTC direnç değişimi
- Kontrol sistemi
- Elektronik kart bağlantılı
- Parça sınıfı
- Elektronik sıcaklık algılayıcı
- Montaj
- Yetkin teknik servis
Warmhaus ve Viessmann cihazlarda farklı NTC sensör tipleri bulunabilir Sipariş öncesinde mevcut sensörün gövde uzunluğu, montaj biçimi, soket yapısı, bağlantı ölçüsü ve cihazın tam model-seri bilgisi karşılaştırılmalıdır.
Hassas Sıcaklık Algılama
Kalorifer veya kullanım sıcak suyu devresindeki sıcaklık değişimini elektronik karta aktararak cihazın hedef sıcaklığı daha kararlı yönetmesine yardımcı olur.
Brülör Modülasyonuna Veri Sağlar
Elektronik kart, NTC'den gelen sıcaklık bilgisini değerlendirerek brülör gücünün azaltılması, artırılması veya durdurulması gibi kontrol kararlarını verebilir.
ENPI Sensör Yapısı
Kombi sıcaklık kontrol sistemlerinde kullanılan ENPI üretimi sensör, doğru uygulamada mevcut sensörün elektriksel ve mekanik özellikleriyle eşleşmelidir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Warmhaus – Viessmann ENPI NTC Sıcaklık Sensörü |
| Üretici marka | ENPI |
| Parça tipi | NTC termistör esaslı kombi sıcaklık sensörü |
| Temel işlev | Ölçüm noktasındaki sıcaklığı algılayarak elektronik kontrol kartının değerlendirebileceği direnç değişimi oluşturmak |
| Uyumlu marka grubu | Aynı sensör karakteristiği ve fiziksel bağlantıyı kullanan uygun Warmhaus ve Viessmann cihaz revizyonları |
| NTC prensibi | Sıcaklık yükseldikçe termistörün elektriksel direnç değeri azalır |
| Ölçüm alanı | Cihaz tasarımına göre kalorifer gidiş-dönüş veya kullanım sıcak suyu sıcaklık ölçüm noktası |
| Elektronik kart ilişkisi | Sensörden alınan değer brülör kontrolü, sıcaklık regülasyonu ve ilgili güvenlik fonksiyonlarında kullanılabilir |
| Montaj tipi | Mevcut ürüne göre daldırma, geçme veya farklı sensör bağlantı yapısı bulunabilir; fiziksel ürün karşılaştırması yapılmalıdır |
| Soket yapısı | Pin sayısı ve bağlantı geometrisi güncel ürün ile mevcut sensör üzerinden doğrulanmalıdır |
| Nominal direnç değeri | Güncel ENPI ürün etiketi veya teknik föy doğrulanmadan sabit bir ohm değeri kabul edilmemelidir |
| Bağlantı ölçüsü | Ürün revizyonuna göre değişebileceğinden mevcut sensör üzerinden fiziksel olarak doğrulanmalıdır |
| Sızdırmazlık elemanı | Daldırma tip uygulamalarda O-ring veya uygun sızdırmazlık elemanı bulunabilir; paket içeriği kontrol edilmelidir |
| Paket içeriği | 1 adet NTC sensör esas alınmıştır. Conta, O-ring, klips veya kablo ayrıca gösterilmedikçe dahil kabul edilmemelidir |
| Montaj sınıfı | Elektronik kart ve sıcak-basınçlı su devresiyle ilişkili olduğundan yetkin kombi teknik servisi uygulaması |
NTC sensör bir aç-kapa termostatı değildir Sensör, sıcaklığa bağlı sürekli değişen direnç bilgisi üretir. Elektronik kart bu değeri kendi kontrol algoritması içerisinde değerlendirir.
NTC Sensör Nasıl Çalışır?
NTC, “Negative Temperature Coefficient” karakteristiğine sahip bir termistördür. Sensörün algıladığı sıcaklık arttığında elektriksel direnç değeri azalır; sıcaklık düştüğünde ise direnç yükselir.
Kombinin elektronik kartı bu değişimi sürekli takip ederek gerçek su sıcaklığını hesaplar. Elde edilen bilgi; brülör modülasyonu, pompa çalışma yönetimi, sıcak kullanım suyu kontrolü ve aşırı sıcaklık güvenliği gibi fonksiyonlarda kullanılabilir.
Doğru sensör karakteristiği cihaz kontrolü açısından kritiktir Fiziksel olarak yerine oturan fakat farklı direnç eğrisine sahip bir NTC, elektronik kartın sıcaklığı hatalı yorumlamasına neden olabilir.
Kalorifer NTC ile Sıcak Su NTC Arasındaki Görev Farkı
Kalorifer Devresi NTC
- Primer devre su sıcaklığını izler.
- Brülör modülasyonunda referans olabilir.
- Kalorifer gidiş veya dönüş hattında kullanılabilir.
- Aşırı sıcaklık kontrolüne veri sağlayabilir.
- Pompa ve ısıtma yönetimiyle ilişkili çalışabilir.
Kullanım Sıcak Suyu NTC
- Musluk sıcak suyu sıcaklığının kontrolünde görev alır.
- İstenen sıcaklığın korunmasına yardımcı olur.
- Brülör gücünün sıcak su talebine göre düzenlenmesini destekler.
- Sıcaklık dalgalanmalarının kontrolünde önemli rol oynar.
- Cihaz tasarımına göre farklı fiziksel yapıda olabilir.
Aynı kombide birden fazla NTC bulunabilir İki sensör dışarıdan benzer görünse bile direnç karakteristiği, gövde uzunluğu veya montaj noktası farklı olabilir. Sensörlerin yerleri gelişigüzel değiştirilmemelidir.
Warmhaus – Viessmann Uyumluluk Kontrolü
Warmhaus ve Viessmann ürün ailelerinde farklı hidrolik platformlara, kapasitelere ve üretim yıllarına ait çok sayıda kombi modeli bulunduğu için yalnızca marka adına göre NTC seçimi yapılması doğru değildir.
Cihazdan Kontrol Edilecekler
- Tam marka ve kombi modeli
- Cihaz kapasitesi
- Ürün ve seri numarası
- Üretim revizyonu
- Sensörün kalorifer veya sıcak su tarafında kullanımı
- Servis parça kaydındaki sensör referansı
Eski Sensörden Kontrol Edilecekler
- ENPI marka veya üretici işareti
- Sensör gövdesinin uzunluğu
- Algılama ucunun biçimi
- Montaj ve bağlantı şekli
- Soket ve pin geometrisi
- O-ring veya conta yatağı
- Gövde üzerindeki ürün kodları
Viessmann veya Warmhaus adı tek başına kesin eşleşme sağlamaz Aynı marka içerisinde kısa-uzun, daldırma, yüzey, klipsli veya farklı direnç karakteristiğine sahip NTC sensörler kullanılabilir.
NTC Sensör Arızasına İşaret Edebilecek Belirtiler
- Kalorifer sıcaklığının ayarlanan değerden belirgin sapması
- Kullanım sıcak suyunun bir sıcak bir soğuk gelmesi
- Brülörün kısa aralıklarla devreye girip çıkması
- Cihaz sıcaklığının çok hızlı yükselmiş gibi görünmesi
- Gerçek su sıcaklığı ile ekrandaki değerin uyuşmaması
- Brülörün gereğinden erken kapanması veya geç modülasyon yapması
- Sensör soketinde oksitlenme veya gevşeklik bulunması
- Daldırma tip sensör çevresinde su sızıntısı görülmesi
- Elektronik kartın sıcaklık sensörüyle ilişkili hata vermesi
Sıcaklık dalgalanması tek başına NTC arızası kanıtı değildir Plakalı eşanjör, debi sensörü, pompa, üç yollu vana, gaz valfi, tesisat dolaşımı veya elektronik kart sorunları benzer belirtiler oluşturabilir.
Ayırıcı Teknik Değerlendirme
NTC ile İlişkili Olasılıklar
- Direnç karakteristiğinin bozulması
- Sensörün açık veya kısa devre hâline gelmesi
- Soket terminalinde temas kaybı
- Kablo tesisatında kopukluk
- Sensör ucunun kir veya tortudan etkilenmesi
- O-ring veya gövde çevresinde kaçak oluşması
Diğer Sistem Olasılıkları
- Yetersiz sirkülasyon veya pompa problemi
- Plakalı eşanjörde kireçlenme
- Üç yollu vananın doğru konuma geçmemesi
- Sıcak su debi algılama problemi
- Elektronik kart ölçüm devresinde sorun
- Yanma ve modülasyon kontrolünde problem
Arıza kodu görülmesi doğrudan NTC değişimi anlamına gelmez Sensörün kendisiyle birlikte soket, kablo tesisatı ve elektronik kartın sensör giriş devresi de teknik olarak değerlendirilmelidir.
Doğru NTC Sensör Seçimi İçin Kontrol Listesi
- Üretici markanın ENPI olduğunu kontrol edin.
- Kombinin Warmhaus veya Viessmann tam modelini doğrulayın.
- Cihazın ürün ve seri numarasını kaydedin.
- Sensörün kalorifer veya sıcak kullanım suyu devresindeki görevini belirleyin.
- Eski sensörün toplam gövde uzunluğunu karşılaştırın.
- Montaj yapısının daldırma, geçme veya yüzey tipi olduğunu doğrulayın.
- Soket şekli ve pin düzenini karşılaştırın.
- Sensörün hidrolik bağlantı ölçüsünü kontrol edin.
- O-ring veya conta yatağının yapısını karşılaştırın.
- Eski sensör üzerindeki üretici ve referans kodlarını inceleyin.
- Elektriksel NTC karakteristiğinin cihaz için doğru olduğunu doğrulayın.
Fiziksel görünüş ile elektriksel uyum birlikte kontrol edilmelidir Doğru NTC seçiminde sensörün yalnızca yerine oturması yeterli değildir; elektronik kartın beklediği sıcaklık-direnç karakteristiği de aynı olmalıdır.
Montaj ve Servis Güvenliği
NTC sensör, elektronik kontrol kartına bağlı hassas bir ölçüm elemanıdır. Daldırma tip bir sensör kullanılıyorsa aynı zamanda sıcak ve basınçlı kalorifer veya kullanım suyu devresiyle doğrudan temas edebilir. Değişim işlemi bu nedenle yetkin kombi teknik servisi tarafından yapılmalıdır.
- Enerji bulunan cihazda sensör soketine müdahale edilmemelidir.
- Sıcak ve basınçlı su devresinde sensör sökülmemelidir.
- Sensör pinlerine harici ve tahmini gerilim uygulanmamalıdır.
- NTC sensör yalnızca ohmmetre ölçümüyle tek noktadan değerlendirilmemelidir.
- Hasarlı O-ring veya conta yeniden kullanılmamalıdır.
- Sensör gövdesi aşırı kuvvetle sıkılmamalıdır.
- Elektrik soketi su ve nemden korunmalıdır.
- Montaj sonrasında su kaçağı ve sıcaklık okuması kontrol edilmelidir.
Yanlış NTC sensörü cihazın sıcaklığı hatalı değerlendirmesine neden olabilir Farklı direnç eğrisine veya uyumsuz bağlantıya sahip sensör kullanılmamalıdır. Doğru parça cihazın teknik kayıtları ve eski sensör üzerinden eşleştirilmelidir.
Sık Sorulan Sorular
ENPI NTC sensör ne işe yarar?
Kombideki su sıcaklığını algılar ve sıcaklığa bağlı elektriksel direnç değişimini elektronik kontrol kartına iletir.
NTC ne anlama gelir?
Negative Temperature Coefficient ifadesinin kısaltmasıdır. Bu tip termistörlerde sıcaklık yükseldikçe elektriksel direnç azalır.
Warmhaus kombilerle uyumlu mudur?
Aynı ENPI sensör yapısını kullanan uygun Warmhaus modellerinde değerlendirilebilir. Tam cihaz modeli ve eski sensör karşılaştırılmalıdır.
Viessmann kombilerle uyumlu mudur?
Aynı fiziksel ve elektriksel NTC karakteristiğini kullanan uygun Viessmann revizyonlarında kullanılabilir. Bütün Viessmann modellerine evrensel uyumluluk varsayılmamalıdır.
Kalorifer ve sıcak su NTC sensörü aynı mıdır?
Her cihazda aynı olmak zorunda değildir. Sensörün gövdesi, bağlantısı ve elektriksel karakteristiği farklı olabilir.
Arızalı NTC sıcak suyun dalgalanmasına neden olabilir mi?
Evet, hatalı sıcaklık bilgisi brülör kontrolünü etkileyebilir. Ancak eşanjör, debi sensörü ve diğer hidrolik parçalar da aynı şikâyeti oluşturabilir.
NTC sensörün direnç değeri kaç ohm olmalıdır?
Bu değer sensör ailesine ve ölçüm sıcaklığına bağlıdır. Ürüne ait doğrulanmış sıcaklık-direnç tablosu olmadan tek bir sabit değer üzerinden ürün seçilmemelidir.
O-ring sensörle birlikte gelir mi?
Güncel paket içeriğinden doğrulanmalıdır. Görselde veya ürün paketinde ayrıca bulunmayan sızdırmazlık parçaları dahil kabul edilmemelidir.
Ürün orijinal midir?
Ürün ENPI üretimi olarak tanımlanmaktadır. Warmhaus veya Viessmann uygulamasındaki orijinal parça eşleşmesi mevcut sensörün üretici işareti, referansı ve cihaz yedek parça kaydı üzerinden doğrulanmalıdır.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde Warmhaus veya Viessmann kombinin model-seri etiketini; mevcut NTC sensörün gövdesini, soketini, algılama ucunu, bağlantı bölümünü ve ürün üzerindeki kodları gösteren fotoğrafları iletebilirsiniz. Proser ekibi ENPI sensörün fiziksel ve model uyumluluğunu karşılaştırmanıza yardımcı olur.
Önemli Bilgilendirme
NTC sensörlerin soket rengi, gövde kaplaması, algılama ucu, O-ring görünümü ve küçük üretim ayrıntıları ürün serisine göre değişebilir. Doğru seçimde yalnızca “Warmhaus Viessmann NTC” tanımı değil; ENPI üretici bilgisi, cihazın tam model-seri numarası, sensörün montaj tipi, gövde uzunluğu, soket yapısı, bağlantı ölçüsü ve elektriksel NTC karakteristiği birlikte değerlendirilmelidir.
