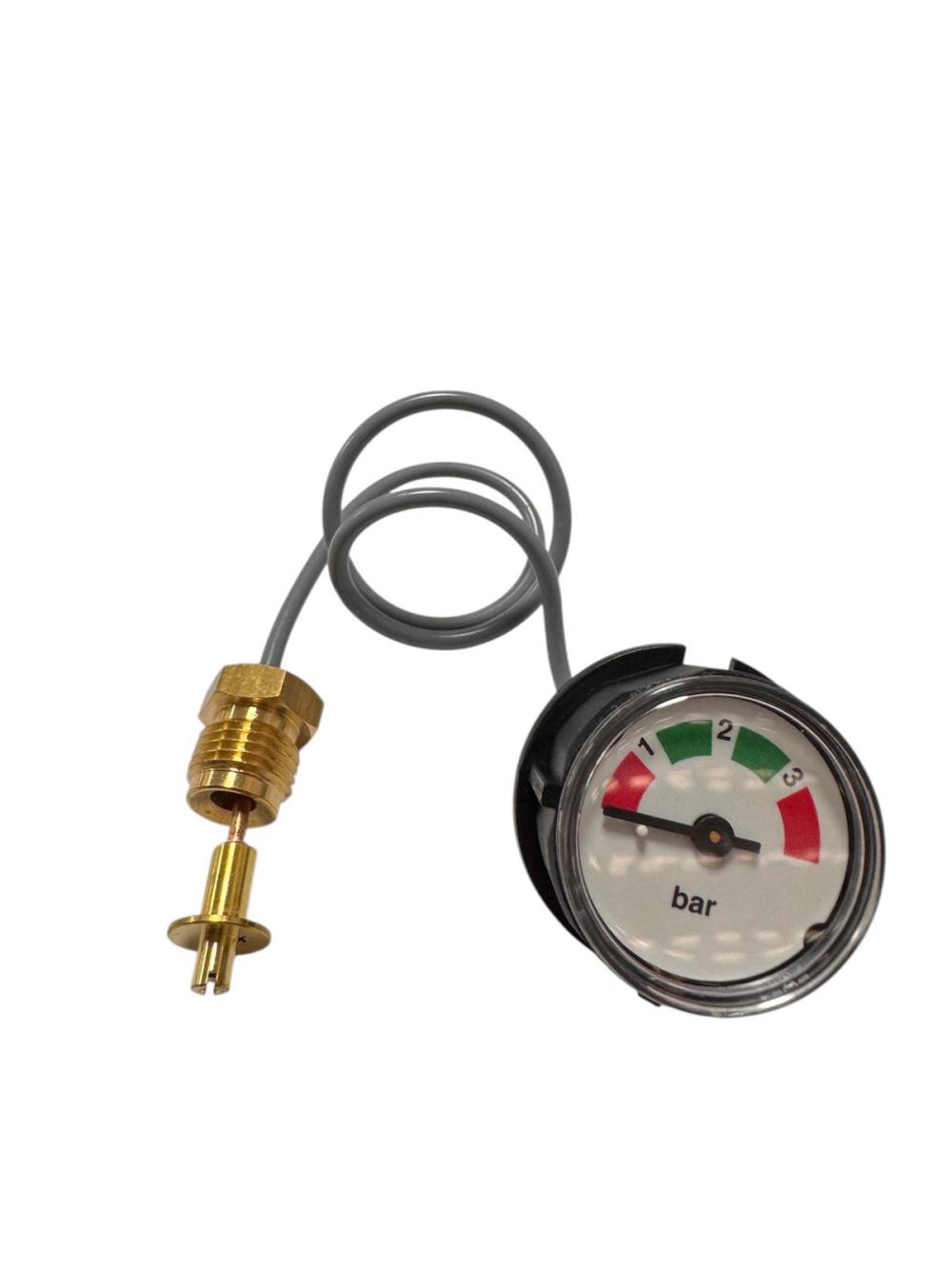

Warmhaus – Daikin Uyumlu WIKA Manometre
WIKA kombi manometresi; Warmhaus ve Daikin markalarının uygun cihaz revizyonlarında kapalı kalorifer devresindeki tesisat su basıncını mekanik ibre üzerinden takip etmeye yardımcı olan basınç göstergesidir. Esnek basınç iletim hortumu, pirinç bağlantı adaptörü ve kompakt panel tipi kadrandan oluşan ürün; kombinin doldurulması, çalıştırılması ve hidrolik basınç değişimlerinin gözlenmesi sırasında okunabilir bir kontrol noktası oluşturur.
Ürün Kimliği ve Temel Özellikleri
- Ürün markası
- WIKA
- Proser model kodu
- MMY2
- Ürün tipi
- Mekanik kombi manometresi
- Gösterge aralığı
- 0–4 bar
- Uyumlu marka grubu
- Warmhaus / Daikin
- Basınç aktarımı
- Esnek hortum üzerinden
- Bağlantı yapısı
- Pirinç adaptörlü hidrolik uç
- Paket içeriği
- 1 adet hortumlu manometre
MMY2 cihazın fabrika OEM numarası değildir MMY2, Proser ürün kartında kullanılan model ve stok tanımıdır. Warmhaus veya Daikin cihazın üretici parça kodu olarak değerlendirilmemeli; kesin eşleşme kombinin etiketi ve eski manometrenin fiziksel yapısı üzerinden yapılmalıdır.
Mekanik Basınç Takibi
Kalorifer devresindeki su basıncını elektronik beslemeye ihtiyaç duymadan ibre ve bar skalası üzerinden gösterir.
Esnek Hortumlu Tasarım
Hidrolik bağlantı noktası ile kombinin ön panelindeki gösterge yuvası arasında basınç aktarımını sağlar.
Renkli Okuma Alanları
Kadran üzerindeki kırmızı ve yeşil bölümler, tesisat basıncının görsel olarak daha kolay değerlendirilmesine yardımcı olur.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Warmhaus – Daikin Uyumlu WIKA Kombi Manometresi |
| Marka / model | WIKA / MMY2 |
| Parça sınıfı | Mekanik tesisat basınç göstergesi |
| Gösterge skalası | Ürün görselinde 0–4 bar aralığında mekanik basınç skalası bulunmaktadır |
| Basınç birimi | Bar |
| Temel görev | Kombinin kapalı kalorifer devresindeki su basıncını mekanik ibre üzerinden göstermek |
| Ölçüm yöntemi | Hidrolik basıncın esnek hortum üzerinden manometre mekanizmasına iletilmesi |
| Hortum yapısı | Siyah renkli esnek basınç iletim hortumu; kesin uzunluk güncel ürün ve eski parça üzerinden doğrulanmalıdır |
| Hidrolik bağlantı | Pirinç dişli adaptör ve geçme tip basınç algılama ucu bulunan bağlantı grubu |
| Bağlantı dişi | Kesin diş çapı ürün adıyla bağımsız olarak doğrulanmamıştır; mevcut manometre adaptörüyle karşılaştırılmalıdır |
| Kadran yapısı | Kompakt yuvarlak gösterge, mekanik ibre ve renkli basınç alanları |
| Elektrik bağlantısı | Bulunmaz; elektrik enerjisi veya elektronik sinyal gerektirmez |
| Uyumlu ana grup | Warmhaus ve Daikin markalarının aynı manometre bağlantısını kullanan uygun kombi revizyonları |
| OEM referansı | Kesin Warmhaus veya Daikin fabrika OEM numarası bağımsız olarak doğrulanmamıştır |
| Paket içeriği | 1 adet WIKA manometre, bağlantı hortumu ve ürün üzerinde bulunan pirinç adaptör grubu |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |
Kesin ölçüler eski ürünle karşılaştırılmalıdır Ürün kaydında kadran çapı, hortum uzunluğu ve diş ölçüsüne ilişkin kesin teknik değer bulunmadığından bu özellikler tahmini olarak kullanılmamalıdır. Panel yuvası, hortum mesafesi ve bağlantı adaptörü fiziksel olarak kontrol edilmelidir.
WIKA Manometre Nasıl Çalışır?
Kombinin kapalı kalorifer devresindeki su basıncı, hidrolik bağlantı ucu üzerinden esnek hortuma aktarılır. Hortum basıncı manometrenin iç mekanik ölçüm elemanına iletir ve oluşan hareket kadran üzerindeki ibrenin konumunu değiştirir.
Tesisata su eklendiğinde ibre yükselir; basınç azaldığında ise daha düşük bir değere döner. Bu sayede servis personeli ve kullanıcı, cihaz kılavuzunda belirtilen çalışma basıncının korunup korunmadığını ön panelden gözlemleyebilir.
Elektronik karttan bağımsız gösterim sağlar Mekanik manometre, basıncı doğrudan hidrolik hat üzerinden algılar. Gösterge ibresinin çalışması için elektrik bağlantısı, kablo veya elektronik kart sinyali gerekmez.
Manometre ile Elektronik Basınç Sensörü Arasındaki Fark
WIKA Mekanik Manometre
- Basıncı kadran ve ibreyle görsel olarak gösterir.
- Elektrik enerjisi gerektirmez.
- Hidrolik basıncı hortum üzerinden algılar.
- Elektronik karta sayısal veri göndermez.
- MMY2 ürünü bu sınıfta değerlendirilir.
Elektronik Basınç Sensörü
- Basıncı elektriksel sinyale dönüştürür.
- Kablo veya soketle elektronik karta bağlanır.
- Düşük basınç güvenlik kontrolünde görev alabilir.
- Cihaz ekranında dijital değer oluşturabilir.
- Mekanik manometreyle aynı ürün değildir.
Mekanik gösterge arızası sensör arızası anlamına gelmez Kombide ayrıca elektronik su basınç sensörü bulunuyorsa cihazın güvenlik kontrolü bu sensör üzerinden devam edebilir. Mekanik manometre yalnızca yanlış gösteriyor veya takılı kalıyor olabilir.
Warmhaus ve Daikin Uyumluluğu Nasıl Kontrol Edilir?
Warmhaus ve Daikin markalarında farklı üretim yıllarına, hidrolik platformlara ve panel tasarımlarına sahip kombiler bulunabilir. Aynı marka altında farklı manometre çapları, hortum uzunlukları ve bağlantı uçları kullanılabileceğinden marka adına göre doğrudan sipariş verilmemelidir.
Kombi Üzerinden Kontrol
- Cihazın Warmhaus veya Daikin marka etiketi
- Kombinin tam model ve kapasite bilgisi
- Üretim ve seri numarası
- Ön paneldeki gösterge yuvasının çapı
- Hidrolik bağlantı noktasının konumu
- Eski manometrenin varsa parça kodu
Manometre Üzerinden Kontrol
- Kadranın dış çapı
- Arka sabitleme tırnaklarının biçimi
- Hortumun toplam uzunluğu
- Pirinç adaptörün diş çapı
- Geçme probun şekli ve uzunluğu
- Conta ve O-ring yerleşimi
- Kadran skala ve panel yönü
Bütün Warmhaus ve Daikin kombilere evrensel uyumlu değildir Ürün uygun cihaz revizyonlarıyla ilişkilendirilmektedir. Farklı panel yuvasına, hortum mesafesine veya hidrolik girişe sahip modellerde başka manometre kullanılması gerekebilir.
Bağlantı Adaptörünün Teknik Yapısı
Ürün görselinde hortumun bir ucunda pirinç dişli adaptör, adaptörün merkezinde ise basınç hattına bağlanan geçme tip metal prob bulunmaktadır. Bu yapı, kombinin hidrolik bağlantı noktasındaki su basıncının hortuma aktarılmasına yardımcı olur.
Pirinç Dişli Adaptör
- Hidrolik bağlantının mekanik olarak sabitlenmesini sağlar.
- Diş çapı ve adımı eski ürünle eşleşmelidir.
- Anahtar ağız yüzeyi deformasyonsuz olmalıdır.
- Bağlantı aşırı sıkılarak zorlanmamalıdır.
- Sızdırmazlık yöntemi cihaz yapısına göre belirlenmelidir.
Geçme Basınç Probu
- Hidrolik basıncı manometre hortumuna iletir.
- Uç biçimi mevcut bağlantı yuvasıyla aynı olmalıdır.
- Conta ve sızdırmazlık elemanları hasarsız olmalıdır.
- Eğilmiş veya darbe almış prob kullanılmamalıdır.
- Tortu nedeniyle kapanan geçiş teknik olarak kontrol edilmelidir.
Diş ölçüsü aynı olsa bile prob yapısı farklı olabilir Bağlantı adaptörünün vidalanabilmesi tek başına doğru ürün olduğunu göstermez. Merkez probun uzunluğu, çapı ve sızdırmazlık yapısı da eski parçayla eşleşmelidir.
Manometre Arızasına İşaret Edebilecek Belirtiler
- Tesisata su eklendiği hâlde ibrenin yükselmemesi
- İbrenin sıfır değerinde veya belirli bir noktada takılı kalması
- Sistem basıncı değişirken göstergenin tepki vermemesi
- İbrenin sürekli titremesi veya düzensiz hareket etmesi
- Tesisat boşaltıldığında ibrenin sıfıra dönmemesi
- Kadran camında buğu, nem veya su görülmesi
- Hortum üzerinde çatlak, sertleşme veya ezilme oluşması
- Pirinç bağlantı adaptörü çevresinde su kaçağı görülmesi
- Manometre değeriyle servis ölçümü arasında belirgin fark bulunması
- Panel sabitleme tırnaklarının kırılması
İbre hareket etmiyorsa hortum ve giriş kanalı da incelenmelidir Manometre mekanizması sağlam olsa bile esnek hortumun keskin biçimde kıvrılması, iç geçişin tıkanması veya hidrolik girişte tortu bulunması basıncın göstergeye ulaşmasını engelleyebilir.
Yanlış Basınç Göstergesinin Ayırıcı Teşhisi
Manometreyle İlişkili Olasılıklar
- İç gösterge mekanizmasının sıkışması
- İbrenin sıfır konumunun bozulması
- Hortumun kıvrılması veya tıkanması
- Basınç probunda tortu birikmesi
- Hortum ya da adaptör bölgesinde kaçak oluşması
- Kadran içerisine nem veya su girmesi
Hidrolik Sistemle İlişkili Olasılıklar
- Genleşme tankı ön basıncının yetersiz olması
- Genleşme tankı membranının hasar görmesi
- Doldurma musluğunun su kaçırması
- Plakalı eşanjörün devreler arasında kaçırması
- Emniyet ventilinden su tahliye edilmesi
- Kombi veya tesisatta su kaçağı bulunması
- Otomatik hava purjörünün kaçırması
Basınç değişimi doğrudan manometre arızası kabul edilmemelidir İbre gerçek basınç değişimini doğru gösteriyor olabilir. Basıncın hızlı yükselmesi, sürekli düşmesi veya emniyet ventilinin su boşaltması durumunda hidrolik sistem bütünüyle incelenmelidir.
Renkli Basınç Alanları Nasıl Yorumlanır?
Manometre kadranındaki renkli alanlar, basınç seviyesinin hızlı biçimde görülmesine yardımcı olan görsel işaretlerdir. Yeşil bölge normal çalışma alanını, kırmızı alanlar ise düşük veya yüksek basınç yönündeki dikkat bölgelerini ifade edebilir.
Kesin doldurma ve çalışma basıncı yalnızca kadran rengine göre belirlenmemelidir. Kombinin montaj ve kullanım kılavuzunda belirtilen soğuk tesisat basıncı esas alınmalı; cihaz çalışırken oluşan basınç değişimi ayrıca değerlendirilmelidir.
Sisteme sürekli su eklemek kalıcı çözüm değildir Basınç sık sık düşüyorsa tesisat kaçağı, emniyet ventili, genleşme tankı veya başka bir hidrolik sorun bulunabilir. Arızanın nedeni belirlenmeden devamlı su doldurulması tesisat korozyonunu artırabilir.
Hortum ve Kadran Kontrolleri
Esnek Basınç Hortumu
- Kesik, çatlak veya sertleşmiş olmamalıdır.
- Keskin açıyla katlanmamalı ve ezilmemelidir.
- Fan, brülör ve sıcak borulara temas etmemelidir.
- Kombi sacı veya keskin kenarlar arasında sıkışmamalıdır.
- Bağlantı uçlarında gevşeklik bulunmamalıdır.
- Hortum yüzeyinde nem ve su izi olmamalıdır.
Kadran ve Gösterge Gövdesi
- Ön cam çatlak veya kırık olmamalıdır.
- İbre kadrana sürtmeden hareket edebilmelidir.
- Gösterge içerisinde su ve buğu bulunmamalıdır.
- Panel sabitleme tırnakları sağlam olmalıdır.
- Kadran yazıları okunabilir durumda bulunmalıdır.
- Gösterge panel yuvasına zorlanmadan oturmalıdır.
Hortum kesilerek kısaltılmamalıdır Basınç iletim hattına kontrolsüz ek yapılması veya hortumun kesilmesi sızdırmazlığı ve gösterge davranışını bozabilir. Doğru uzunluğa ve bağlantı yapısına sahip ürün kullanılmalıdır.
Doğru Parça Seçimi İçin Kontrol Listesi
- Ürün markasının WIKA olduğunu doğrulayın.
- Proser model kodunun MMY2 olduğunu kontrol edin.
- Kombinin tam Warmhaus veya Daikin modelini okuyun.
- Cihazın üretim ve seri numarasını kaydedin.
- Eski manometrenin 0–4 bar skala yapısını karşılaştırın.
- Kadranın dış çapını ölçün.
- Arka panel sabitleme tırnaklarını inceleyin.
- Hortumun toplam uzunluğunu ölçün.
- Pirinç adaptörün diş çapını ve diş adımını kontrol edin.
- Merkezdeki geçme probun şekil ve uzunluğunu karşılaştırın.
- Conta ve O-ring yerleşimini inceleyin.
- Ürünün mekanik manometre olduğunu doğrulayın.
Eski ürünün dört açıdan fotoğrafı seçim doğruluğunu artırır Manometrenin ön kadranı, arka sabitleme bölümü, hortumun tamamı ve pirinç bağlantı adaptörü ayrı ayrı görüntülenmelidir. Ölçülerin görülebilmesi için fotoğrafta cetvel kullanılması faydalıdır.
Yeni ve Çıkma Ürün Kontrolleri
Yeni Üründe Kontrol
- Gösterge camında çizik veya çatlak bulunmamalıdır.
- İbre basınçsız durumda başlangıç konumunda olmalıdır.
- Hortum yüzeyi ezilmiş veya katlanmış olmamalıdır.
- Pirinç adaptör dişleri hasarsız olmalıdır.
- Geçme prob eğilmiş veya darbe almış olmamalıdır.
- Paket içerisindeki parçalar ürün görseliyle eşleşmelidir.
Çıkma Üründe İlave Kontrol
- İbrenin sıfır noktasına doğru döndüğü doğrulanmalıdır.
- Hortumda yaşlanma ve sertleşme bulunmamalıdır.
- Bağlantı çevresinde eski su kaçağı izi olmamalıdır.
- Kadran içerisinde buğulanma görülmemelidir.
- Panel tırnakları kırık veya onarılmış olmamalıdır.
- Basınç değeri referans ölçüm cihazıyla karşılaştırılmalıdır.
Görsel olarak temiz olması ölçüm doğruluğunu kanıtlamaz Kullanılmış manometrede iç mekanizma sapmış veya sıkışmış olabilir. Çıkma ürünün basınç altında referans cihazla karşılaştırılması gerekir.
Montaj ve Hidrolik Güvenlik
Manometre kombinin sıcak ve basınçlı kalorifer devresine bağlıdır. Değişim öncesinde cihaz kapatılmalı, elektrik beslemesinden ayrılmalı, soğuması beklenmeli ve ilgili hidrolik hat yetkin teknik servis tarafından güvenli biçimde basınçsız hâle getirilmelidir.
- Basınçlı ve sıcak devrede bağlantı adaptörü sökülmemelidir.
- Eski hortum güzergâhı söküm öncesinde kaydedilmelidir.
- Pirinç adaptör ve hidrolik yuva hasar açısından incelenmelidir.
- Conta ve O-ringler kesilmeden yuvalarına oturtulmalıdır.
- Bağlantı adaptörü aşırı kuvvetle sıkılmamalıdır.
- Esnek hortum keskin biçimde kıvrılmamalıdır.
- Hortum sıcak eşanjör, brülör ve baca yüzeylerinden uzak tutulmalıdır.
- Gösterge panel yuvasına zorlanmadan yerleştirilmelidir.
- Montaj sonrasında tesisat kontrollü olarak doldurulmalıdır.
- Manometre değeri servis ölçüm cihazıyla karşılaştırılmalıdır.
- Soğuk ve sıcak çalışma sırasında bağlantılar kaçak açısından kontrol edilmelidir.
Basınçlı kalorifer devresinde kullanıcı müdahalesi yapılmamalıdır Hat tamamen basınçsız hâle getirilmeden adaptörün gevşetilmesi sıcak su çıkışına, elektronik parçaların ıslanmasına ve yaralanma riskine neden olabilir. Montaj yetkin kombi teknik servisi tarafından yapılmalıdır.
Sık Sorulan Sorular
MMY2 neyi ifade eder?
Proser ürün kartında kullanılan WIKA manometre model ve stok kodudur. Warmhaus veya Daikin fabrika cihaz kodu değildir.
Manometrenin ölçüm aralığı nedir?
Ürün görselinde 0–4 bar arasında mekanik basınç skalası bulunmaktadır.
Ürün elektrikle mi çalışır?
Hayır. Mekanik manometredir ve tesisat basıncını esnek hortum üzerinden doğrudan algılar.
Bütün Warmhaus kombilere uyar mı?
Hayır. Warmhaus cihazlarda üretim serisine göre farklı manometre bağlantıları bulunabilir. Model etiketi ve eski ürün yapısı kontrol edilmelidir.
Bütün Daikin kombilerde kullanılabilir mi?
Evrensel uyumluluk iddia edilmemelidir. Daikin kombinin tam model, seri numarası, panel yuvası ve hidrolik bağlantısı karşılaştırılmalıdır.
Hortum uzunluğu kaç milimetredir?
Bu ürün kaydında kesin hortum uzunluğu teknik olarak belirtilmemiştir. Eski hortum ölçülerek güncel ürünle karşılaştırılmalıdır.
Bağlantı dişi 1/4 inç midir?
MMY2 ürün kaydında kesin diş ölçüsü bağımsız olarak doğrulanmamıştır. Pirinç adaptörün çapı ve diş adımı fiziksel olarak kontrol edilmelidir.
İbre hareket etmiyorsa manometre kesin arızalı mıdır?
Her zaman değil. Hortumun kıvrılması, basınç girişinin tıkanması veya prob geçişinde tortu bulunması da ibrenin hareket etmesini engelleyebilir.
İbre sıfıra dönmüyorsa ürün değiştirilir mi?
Tesisat tamamen basınçsızken ibre sıfır konumuna dönmüyorsa iç gösterge mekanizması sapmış olabilir. Referans ölçümle kontrol edilmelidir.
Kombi basıncı yükseliyorsa manometre mi bozuktur?
Her zaman değil. Genleşme tankı, doldurma musluğu, plakalı eşanjör veya farklı hidrolik sorunlar gerçek basınç yükselmesine neden olabilir.
Elektronik basınç sensörünün yerine geçer mi?
Hayır. Mekanik manometre yalnızca görsel basınç gösterimi sağlar. Elektronik sensör ise kontrol kartına elektriksel veri iletir.
Hortum kesilerek kısaltılabilir mi?
Önerilmez. Hortumun kesilmesi veya ek yapılması sızdırmazlığı ve basınç iletimini bozabilir. Doğru ölçüde ürün kullanılmalıdır.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin model etiketini, eski manometrenin ön kadranını, arka sabitleme tırnaklarını, hortumunu, pirinç adaptörünü ve geçme basınç probunu gösteren fotoğrafları iletebilirsiniz. Proser ekibi; WIKA MMY2 kodu, Warmhaus–Daikin cihaz ayrımı ve fiziksel bağlantı yapısı üzerinden ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün kadran baskısı, gövde rengi, hortum uzunluğu, pirinç adaptör ayrıntıları ve küçük üretim özellikleri tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Warmhaus – Daikin uyumlu” başlığı değil; WIKA markası, MMY2 kodu, kadran çapı, panel tırnakları, hortum uzunluğu, bağlantı dişi, geçme prob ve eski parçanın fiziksel yapısı birlikte değerlendirilmelidir.
