Ürün Açıklaması

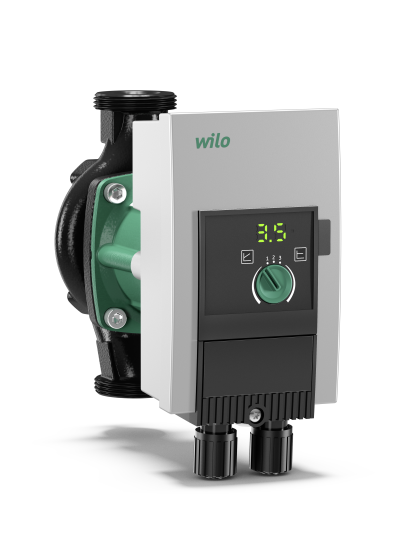

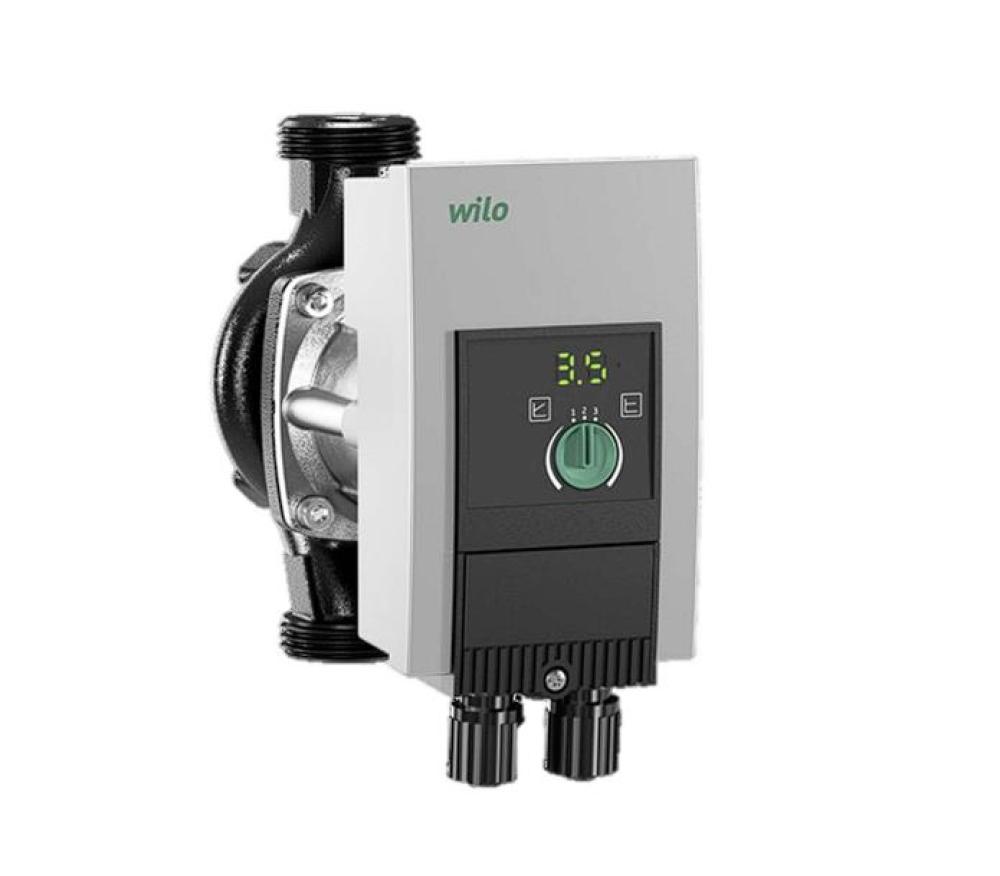

Wilo-Yonos PARA High Flow, yüksek debi ihtiyacı olan tesisatlarda akışkan sirkülasyonunu sağlamak için kullanılan yüksek verimli bir pompa grubudur. Pompa üzerinde bulunan regülasyon modülü, tesisatın ihtiyaç duyduğu fark basıncını ayarlanabilir hedef değere göre kontrol eder. Bu yapı; termostatik vanalar, zon vanaları, mikserler ve değişken debi ihtiyacına sahip tesisatlarda daha dengeli bir çalışma sağlar.

Pompa, sistem ihtiyacına göre otomatik basınç karakteristiğiyle çalışabildiği gibi, 3 farklı sabit devir kademesinde de kullanılabilir. LED ekran üzerinden ayar değeri takip edilebilir; arıza bildirim LED’i ve SSM genel arıza çıkışı sayesinde sistem kontrolü daha güvenli hale gelir.

Kullanım Alanları

Wilo-Yonos PARA High Flow serisi pompalar; yağ ve yağ içeren sıvılar ile gıda içerikli akışkanlar dışında kalan uygun sıvıların sirkülasyonu için tasarlanmıştır.

• Sıcak su ısıtma sistemleri
• Soğutma ve soğuk su devreleri
• Kapalı endüstriyel sirkülasyon sistemleri
• Solar sistemler

Tip Kodlaması

Teknik Ürün Bilgileri

Uygun Akışkanlar

Wilo-Yonos PARA High Flow serisi, uygun tesisat şartlarında ısıtma suyu ve su/glikol karışımlarıyla çalışacak şekilde tasarlanmıştır. Glikol kullanıldığında akışkanın viskozitesi artacağı için pompa performansı karışım oranına göre değerlendirilmelidir.

• VDI 2035 / VdTÜV Tch 1466 uyarınca ısıtma suyu
• Maksimum 1:1 oranında su/glikol karışımı
• Korozyon koruyucu inhibitör içeren etilen/propilen glikol karışımları
• Üretici güvenlik bilgi föylerine uygun, kaliteli ve markalı katkı ürünleri
• Diğer akışkanlarda pompa üreticisinin onayı gereklidir

Kavitasyon Sesini Önlemek İçin Asgari Giriş Basıncı

Pompanın emme tarafında kavitasyon seslerini önlemek için akışkan sıcaklığına ve bağlantı çapına göre minimum giriş basıncı dikkate alınmalıdır. Aşağıdaki değerler deniz seviyesinden 300 metre yüksekliğe kadar geçerlidir. Daha yüksek rakımlarda her 100 m için yaklaşık 0,01 bar ek basınç dikkate alınmalıdır.

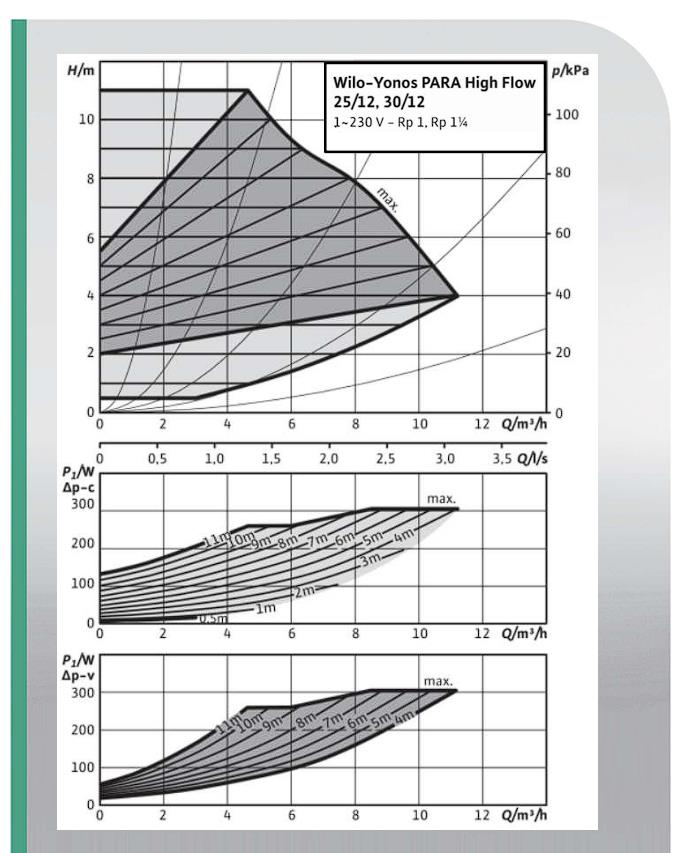

Kontrol Modları ve Ayar Bilgileri

Montajda Dikkat Edilmesi Gerekenler

• Montaj ve elektrik bağlantısı yalnızca yetkili ve uzman personel tarafından yapılmalıdır.
• Pompa monte edilmeden önce boru sistemi temizlenmeli, kaynak ve lehim işleri tamamlanmış olmalıdır.
• Pompanın önüne ve arkasına kapatma armatürü konumlandırılması servis kolaylığı sağlar.
• Pompa, boru hattının ağırlığını taşımayacak şekilde tesisat desteklenmelidir.
• Pompa, ileride kontrol ve değişim yapılabilecek şekilde erişilebilir bir noktaya monte edilmelidir.
• Montaj yatay pompa mili ile, gerilimsiz şekilde ve doğru akış yönünde yapılmalıdır.
• Pompa gövdesindeki akış yönü sembolü dikkate alınmalıdır.
• Kablo bağlantısı yukarı bakacak modül pozisyonuna izin verilmemelidir.
• Elektronik modülün üzeri kapatılmamalı, modül çevresinde yeterli boşluk bırakılmalıdır.
• Dış ortam kurulumlarında pompa yağmur, don, doğrudan güneş ve mekanik etkilere karşı korunmalıdır.

Elektrik Bağlantısı ve SSM Bilgisi

Pompanın elektrik bağlantısı, isim plakasındaki gerilim ve akım bilgilerine uygun şekilde yapılmalıdır. Bağlantı sırasında yürürlükteki yerel elektrik yönetmelikleri, kaçak akım koruma kuralları ve topraklama şartları dikkate alınmalıdır.

• Besleme gerilimi: 1~230 V, 50/60 Hz
• Elektrik bağlantısı yetkili uzman personel tarafından yapılmalıdır.
• Pompa kablosu çekilmemeli, bükülmemeli ve üzerine yük bindirilmemelidir.
• Pompa uygun şekilde topraklanmalıdır.
• Su sıcaklığı 90°C üzerinde olan sistemlerde ısıya dayanıklı bağlantı hattı kullanılmalıdır.
• SSM çıkışı, genel arıza sinyali için gerilimsiz normalde kapalı kontak olarak kullanılabilir.

Teslimat Kapsamı ve Aksesuarlar

Arıza Sinyalleri

Arıza durumunda LED gösterge üzerinden kod görüntülenir, arıza LED’i kırmızı sürekli yanabilir ve SSM kontağı açılabilir. Pompa, hata koduna bağlı olarak durabilir veya döngüsel yeniden başlatma deneyebilir.

Uyarı Sinyalleri

Uyarı sinyallerinde pompa sınırlı basma gücüyle çalışmaya devam edebilir. Ancak uyarı durumunun uzun süre devam etmesi önerilmez; nedenin kontrol edilmesi gerekir.

REACH ve Ürün Güvenliği Bilgilendirmesi

Wilo tarafından sağlanan REACH müşteri bilgilendirmesine göre pompalar ve aksesuarlar, REACH yönetmeliği kapsamında madde veya karışım değil, ürün/eşya olarak değerlendirilir. Bu nedenle tamamlanmış ürünler için ayrıca güvenlik bilgi formu hazırlanması gerekmez.

REACH Madde 33 kapsamında, bazı ürünlerde SVHC olarak sınıflandırılan maddeler belirli iç bileşenlerde veya malzeme yapılarında %0,1 ağırlık/ağırlık sınırının üzerinde bulunabilir. Wilo’nun açıklamasına göre bu bilgiler tedarik zinciri ve ürün verilerine dayanmaktadır. Normal ve öngörülebilir kullanım/bakım şartlarında pompa ve aksesuarlarından bu maddelerin açığa çıkma ve insan ya da çevreyle temas etme potansiyeli çok düşüktür.

SVHC Bilgilendirme Özeti

Servis, Bakım ve Ürün Seçim Notu

Wilo-Yonos PARA High Flow pompaların doğru seçimi; bağlantı ölçüsü, basma yüksekliği, debi ihtiyacı, akışkan tipi, sistem sıcaklığı, elektrik beslemesi ve mevcut tesisat yapısına göre yapılmalıdır. Yanlış seçilen pompa tesisatta ses, yetersiz sirkülasyon, aşırı enerji tüketimi veya arıza riskine neden olabilir.

Montaj, devreye alma ve arıza kontrol işlemlerinde üretici montaj-kullanım kılavuzu esas alınmalı; elektrik bağlantısı, pompa yönü, modül pozisyonu, sistem basıncı ve tesisat temizliği mutlaka kontrol edilmelidir.

Teknik Dokümanlar

Ürünle ilgili montaj, kullanım, güvenli kullanım ve REACH bilgilendirme dokümanları ürün modeline göre ayrıca incelenmelidir. Ürün sayfanızda aşağıdaki gibi PDF bağlantıları kullanabilirsiniz.

• Wilo-Yonos PARA High Flow Montaj ve Kullanma Kılavuzu
• Wilo REACH / SVHC Müşteri Bilgilendirmesi
