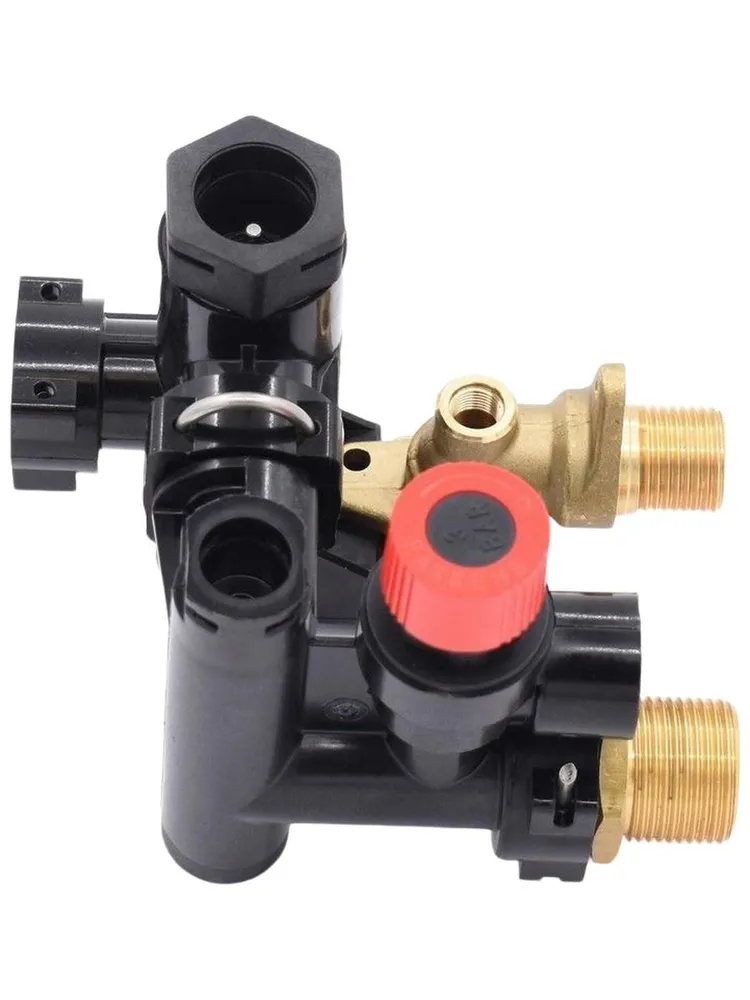

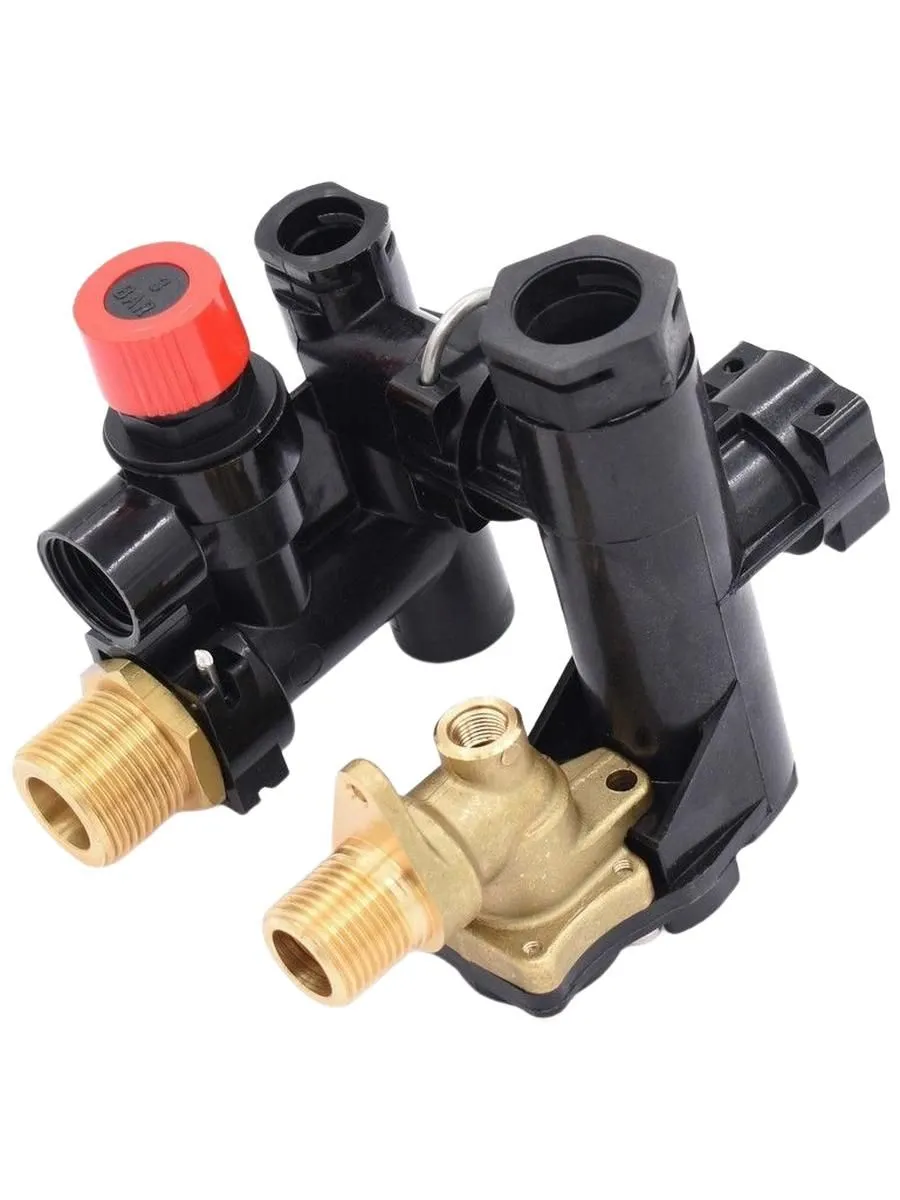

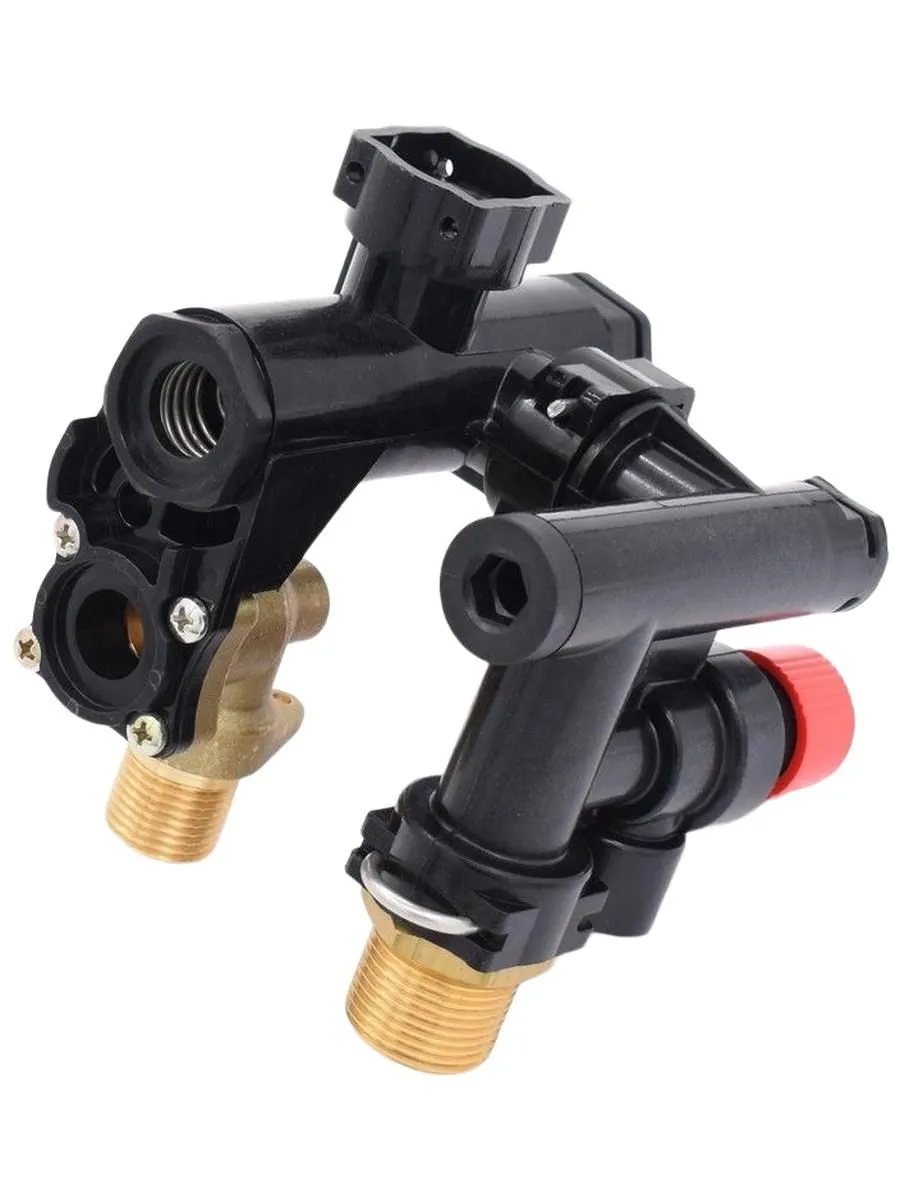

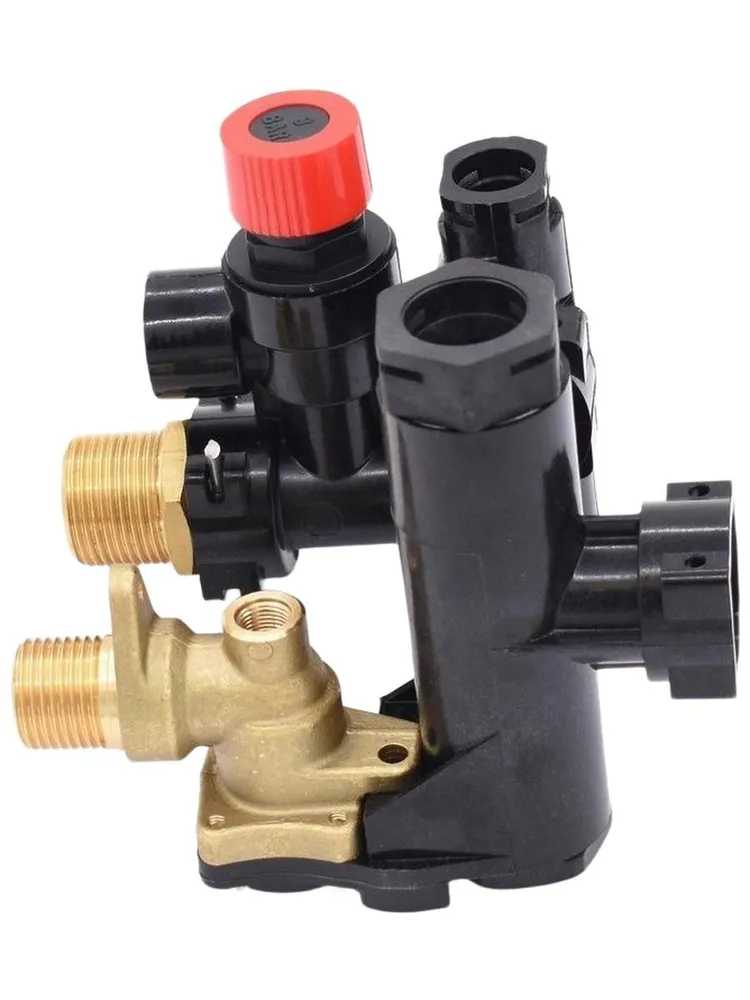

PAKKENS • 3G05 • 0020123523 • Sol 3 Yollu Hidrolik Grup
3 Yollu Grup Demirdöküm Neva – Atron – Nitromix Sol
PAKKENS 3G05 sol üç yollu grup; Demirdöküm Neva ve Atron kombilerin uygun hidrolik revizyonlarında, sistem suyunun kalorifer devresi ile kullanım sıcak suyu plakalı eşanjör hattı arasında yönlendirilmesine yardımcı olan vana gövdesidir. Ürün, sektör kayıtlarında 0020123523 referanslı ve NTC sensör yuvalı sol blok olarak izlenmektedir. Nitromix cihazlarda sensörlü ve sensörsüz gövde ayrımı bulunduğundan, bu seri için eski blok üzerindeki NTC deliği, bağlantı portları ve gövde formu mutlaka karşılaştırılmalıdır.
Ürün Kimliği ve Referans Bilgileri
- Üretici marka
- PAKKENS
- Proser kodu
- 3G05
- Yaygın referans
- 0020123523
- Barkod kaydı
- 8690000000883
- Ürün tipi
- Sol 3 yollu vana gövdesi
- Sensör yapısı
- NTC yuvalı / sensörlü tip
- Uyumlu ana grup
- Neva / Atron
- Nitromix
- Varyant kontrolü zorunlu
“D,D” ifadesi Demirdöküm kısaltmasıdır
Ürün başlığındaki “D,D” teknik bir model veya hidrolik kod değildir.
Ürün Demirdöküm Neva, Atron ve fiziksel yapısı eşleşen bazı Nitromix
uygulamaları için listelenmektedir.
Akış Yönünü Değiştirir
Üç yollu vana kartuşuyla birlikte çalışarak birincil sistem suyunun kalorifer veya plakalı eşanjör devresine yönelmesini sağlar.
Sol Hidrolik Gövde
Kombinin sol hidrolik tarafındaki kartuş, sensör, boru ve eşanjör bağlantılarını taşıyan çok portlu gövde yapısını oluşturur.
NTC Sensör Yuvası
0020123523 referanslı Neva–Atron gövde kayıtlarında NTC sensör bağlantı yeri bulunur; sensörün pakete dahil olup olmadığı ayrıca kontrol edilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | PAKKENS Demirdöküm Neva–Atron–Nitromix Sol 3 Yollu Grup |
| Proser stok kodu | 3G05 |
| Sektör referansı | 0020123523; Neva–Atron sensörlü sol vana gövdesi olarak yaygın kullanılır |
| Barkod | 8690000000883 |
| Ürün sınıfı | Kombi üç yollu vana hidrolik sol blok / yönlendirme gövdesi |
| Sensör bağlantısı | NTC sensör yuvalı tip; sensörün paket kapsamı ayrıca doğrulanmalıdır |
| Uyumlu modeller | Demirdöküm Neva ve Atron; cihaz üretim revizyonu kontrolüyle |
| Nitromix uyumluluğu | Stok başlığında yer alır; sensörlü-sensörsüz gövde farkı nedeniyle fiziksel doğrulama gerekir |
| İlişkili Nitromix referansı | Sensörsüz Nitromix gövdeleri sektörde 0020118698 koduyla ayrıca listelenmektedir |
| Vana kartuşu | Ürün görseli veya paket listesinde açıkça belirtilmiyorsa dahil kabul edilmemelidir |
| Vana motoru | Ayrı parçadır; paketle birlikte gösterilmedikçe dahil değildir |
| NTC sensörü | Gövde yuvası bulunsa bile sensör ayrıca belirtilmedikçe dahil kabul edilmez |
| Gövde malzemesi | 3G05 için PAKKENS teknik föyü doğrulanmadığından kesin polimer veya alaşım sınıfı belirtilmemiştir |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |
PAKKENS hidrolik grup yaklaşımı
PAKKENS’in resmî hidrolik grup platformlarında gövde, üç yollu vana
kartuşu, sensör, motor, emniyet ventili ve eşanjör gibi ekipmanlar
konfigürasyona göre birlikte veya ayrı sunulabilir. Bu nedenle 3G05 ürün
görselindeki her ekipman paket içeriği olarak kabul edilmemelidir.
Üç Yollu Sol Grup Nasıl Çalışır?
Kombi kalorifer modundayken pompa tarafından dolaştırılan birincil su, radyatör devresine gönderilir. Sıcak su musluğu açıldığında elektronik kart üç yollu vana motoruna komut verir. Motor, kartuş veya tamir takımını hareket ettirerek sistem suyunun plakalı eşanjör hattına yönelmesini sağlar.
Sol blok; bu akış kanallarını, kartuş yatağını, NTC sensör bağlantısını ve boru/klips yuvalarını taşır. Gövdedeki çatlak, conta kanalındaki bozulma veya sensör yuvasındaki hasar su kaçağına ve hatalı yönlendirmeye neden olabilir.
Neva–Atron ile Nitromix Arasındaki Sensör Farkı
Neva / Atron Sensörlü Gövde
- Yaygın referans: 0020123523
- NTC sensör takma yeri bulunur.
- 3G05 stok koduyla ilişkilendirilir.
- Gövde ve sensör portu eski parçayla eşleşmelidir.
Nitromix Sensörsüz Varyant
- Sektörde 0020118698 referansıyla ayrıca listelenir.
- NTC sensör takma yeri bulunmayabilir.
- Gövde şekli benzer olsa bile birebir aynı kabul edilmemelidir.
- Eski blok üzerinde sensör deliği mutlaka kontrol edilmelidir.
Nitromix için yalnızca model adına göre sipariş verilmemelidir
NTC delikli ve deliksiz gövdeler aynı cihaz ailesiyle ilişkilendirilebildiği
için eski parçanın ön, arka ve sensör tarafı görülmeden kesin uyumluluk
verilmemelidir.
Gövde, Kartuş, Tamir Takımı ve Motor Farkı
Sol Hidrolik Gövde
- Basınçlı sistem suyunun geçtiği kanalları içerir.
- Kartuş ve sensör yuvalarını taşır.
- Boru, klips ve eşanjör bağlantılarını oluşturur.
- Çatlak gövde dış su kaçağına neden olabilir.
Hareketli Vana Parçaları
- Kartuş veya tamir takımı su yönünü mekanik olarak değiştirir.
- Üç yollu motor hareketi mile ve kartuşa aktarır.
- İç O-ring aşınması iki devre arasında kaçak geçiş oluşturabilir.
- Motor arızası yalnızca gövde değişimiyle giderilmez.
Ürün başlığı komple motorlu vana anlamına gelmez
“3 yollu grup” ifadesi piyasada boş gövde, kartuşlu gövde veya donanımlı
grup için kullanılabilir. Motor, kartuş, NTC, klips ve contalar güncel
paket görseliyle doğrulanmalıdır.
Uyumluluk Kontrol Listesi
Cihaz Bilgileri
- Demirdöküm marka ve tam model etiketi
- Neva, Atron veya Nitromix seri bilgisi
- Üretim ve cihaz seri numarası
- Kombi kapasite ve revizyon bilgisi
- Eski blok üzerindeki üretim veya parça kodları
Fiziksel Parça Kontrolü
- NTC sensör deliğinin bulunup bulunmaması
- Kartuş yuvasının çapı ve derinliği
- Vana motoru bağlantı geometrisi
- Klipsli boru portlarının sayısı ve yönü
- Plakalı eşanjör bağlantı yüzeyi
- Conta ve O-ring kanallarının yerleşimi
3G05 ve 0020123523 birlikte kontrol edilmelidir
Stok kodu ürünün satış kaydını, 0020123523 ise yaygın cihaz/valf gövdesi
referansını destekler. İki kodun yanında fiziksel gövde eşleşmesi de
aranmalıdır.
Arıza Belirtileri ve Doğru Teşhis
- Sol blok gövdesinde çatlak, kırık veya kireç izi
- Kartuş yuvası çevresinde su damlaması
- NTC sensör bağlantısında kaçak veya gövde hasarı
- Klipsli boru girişlerinde sürekli nemlenme
- Kombi basıncının dış su kaçağı nedeniyle düşmesi
- Sıcak su talebinde radyatörlerin istenmeden ısınması
- Kalorifer modunda sıcak su devresine kaçak geçiş oluşması
- Vana motoru hareket ettiği hâlde devre geçişinin tamamlanmaması
Her geçiş sorunu gövde arızası değildir
Motor, kartuş, mil, presli O-ring, elektronik kart komutu veya bağlantı
kablosu da sıcak su–kalorifer geçişini bozabilir. Gövde değiştirilmeden
önce vana motoru ve iç tamir takımı test edilmelidir.
Montaj ve Hidrolik Güvenlik
Sol üç yollu grup kombinin sıcak ve basınçlı birincil su devresinde çalışır. Değişimden önce cihaz kapatılmalı, soğutulmalı, elektrik ve gaz güvenliği sağlanmalı ve kalorifer devresi basıncı yetkin servis tarafından kontrollü biçimde boşaltılmalıdır.
- Tüm O-ring ve düz contalar sertleşme, şişme ve kesik açısından kontrol edilmelidir.
- Klipsler eğilmiş, incelmiş veya gevşemişse yenilenmelidir.
- Conta kanalları keskin aletle çizilmemelidir.
- Kompozit gövde aşırı torkla veya eksen dışı kuvvetle zorlanmamalıdır.
- NTC sensör yuvası ve sensör contası kaçak açısından kontrol edilmelidir.
- Montaj sonrası soğuk ve sıcak çalışma kaçak testi yapılmalıdır.
- Kalorifer ve kullanım sıcak suyu yönlendirmesi fonksiyon testine alınmalıdır.
Çatlak blok yapıştırılarak kullanılmamalıdır
Sıcak ve basınçlı su taşıyan gövdedeki çatlak; silikon, epoksi veya plastik
kaynakla güvenli kalıcı onarım sayılmaz. Yapısal hasarlı parça uygun
gövdeyle değiştirilmelidir.
Sık Sorulan Sorular
3G05 neyi ifade eder?
Proser ve sektör stok kayıtlarında kullanılan model kodudur. Ürün PAKKENS marka olarak listelenir.
0020123523 hangi parçayı ifade eder?
Demirdöküm Neva ve Atron ile ilişkilendirilen NTC sensör yuvalı sol üç yollu vana gövdesi referansıdır.
Nitromix modeline kesin olarak uyar mı?
Stok başlığında Nitromix yer alır; ancak sensörsüz 0020118698 varyantı da bulunduğundan eski blok görülmeden kesin uyumluluk verilmemelidir.
NTC sensörü ürüne dahil midir?
Gövde sensör yuvalı olsa da sensör güncel ürün görseli veya paket listesinde açıkça belirtilmiyorsa dahil kabul edilmemelidir.
Üç yollu vana motoru dahil midir?
Motor ayrı parçadır. Paket görselinde ve açıklamasında açıkça gösterilmedikçe dahil değildir.
Kartuş veya tamir takımı dahil midir?
Aynı gövde boş veya kartuşlu tedarik edilebilir. Güncel stok fotoğrafı ve paket kapsamı kontrol edilmelidir.
Protherm Lynx ile uyumlu olabilir mi?
0020123523 bazı sektör kayıtlarında Protherm Lynx NTC delikli gövdeyle de ilişkilendirilir. Cihaz ve eski blok fiziksel olarak doğrulanmalıdır.
Petekler sıcak su kullanımında ısınıyorsa blok değişmeli mi?
Önce kartuş, mil ve motor hareketi kontrol edilmelidir. İç kaçak geçiş hareketli vana takımından kaynaklanabilir.
Eski contalar yeniden kullanılabilir mi?
Sertleşmiş, yassılaşmış, şişmiş veya kesilmiş O-ring ve contalar yeniden kullanılmamalıdır.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde cihaz etiketini, eski sol bloğun ön-arka görünümünü, NTC sensör yuvasını, kartuş bölümünü ve tüm bağlantı portlarını gösteren fotoğrafları iletebilirsiniz. Proser ekibi 3G05, 0020123523 ve sensörlü– sensörsüz gövde ayrımı üzerinden fiziksel eşleştirmeye yardımcı olur.
Önemli Bilgilendirme
Ürün rengi, gövde tonu, baskı işaretleri ve paket içerisindeki hareketli parçalar tedarik partisine göre değişebilir. Teknik seçimde 3G05 stok kodunun yanında 0020123523 referansı, NTC sensör deliği, cihaz modeli, kartuş-motor bağlantısı, eşanjör yüzeyi ve boru portlarının fiziksel yerleşimi esas alınmalıdır.
