Valmex • PP2201926 • Ferroli 39837660 • Domicondens F24 / F28 • Çapraz Bağlantı
Ana Eşanjör Ferroli Domicondens F24 & F28 Valmex Çapraz Eşanjör
Valmex çapraz ana eşanjör; Ferroli Domicondens F24 ve Domicondens F28 kombilerin uygun üretim revizyonlarında brülörde açığa çıkan ısıyı cihaz içerisindeki su devrelerine aktaran temel ısı transfer parçasıdır. Bithermik olarak tanımlanan çift devreli iç kanal yapısı sayesinde uygun cihaz düzeninde kalorifer tesisatı suyu ile kullanım suyunun ayrı geçişlerde ısıtılmasına yardımcı olur. Sipariş öncesinde kombinin tam ürün kodu, mevcut eşanjörün bağlantı yönleri, gövde uzunluğu, boru çapları, sabitleme noktaları ve referans numarası karşılaştırılmalıdır.
Ürün Kimliği ve Referans Bilgileri
- Ürün markası
- Valmex
- Ürün kodu
- PP2201926
- Proser model kodu
- AE29
- Referans no
- 08.50.033.0002
- Ferroli referansı
- 39837660
- Önceki referans
- 37405340
- Eşanjör yapısı
- Çapraz bağlantılı bithermik
- Uyumlu ana seri
- Domicondens F24 / F28
Valmex marka ürün, Ferroli ambalajlı orijinal parça olarak değerlendirilmemelidir Ürün Valmex tarafından üretilen ve uygun Ferroli cihazlarla eşleştirilen yedek parçadır. Ferroli fabrika ambalajı, logosu veya üretici etiketi bulunmadıkça “orijinal Ferroli” ifadesi kullanılmamalıdır.
Çift Devreli Isı Transferi
Uygun bithermik cihaz düzeninde kalorifer tesisatı suyu ve kullanım suyunun ayrı iç kanallarda ısıtılmasına yardımcı olur.
Çapraz Bağlantı Düzeni
Sağ ve sol yönlerde karşılıklı konumlandırılan bağlantı uçlarıyla Ferroli D serisinin uygun hidrolik boru düzenine uyum sağlar.
Valmex Üretim Yapısı
Isı transfer yüzeyi, boru geçişleri ve bağlantı geometrisi kombi içerisinde yüksek sıcaklık altında çalışacak biçimde hazırlanmıştır.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Valmex Ferroli Domicondens F24 / F28 Uyumlu Çapraz Ana Eşanjör |
| Marka | Valmex |
| Valmex / ürün kodu | PP2201926 |
| Proser kodu | AE29 |
| Referans numarası | 08.50.033.0002 |
| Ferroli parça referansı | 39837660; bazı kataloglarda önceki kod 37405340 olarak gösterilmektedir |
| Parça sınıfı | Ana ısı eşanjörü / çift devreli bithermik kombi eşanjörü |
| Bağlantı düzeni | Piyasada “çapraz eşanjör” olarak tanımlanan karşılıklı bağlantı yerleşimi |
| Bağlantı sayısı | Isıtma ve kullanım suyu devreleri için dört hidrolik bağlantı |
| Yaygın bağlantı ölçüleri | Ürün kayıtlarında 2 adet 1/2 inç ve 2 adet 3/4 inç bağlantı olarak belirtilmektedir; teslim edilecek ürünle doğrulanmalıdır |

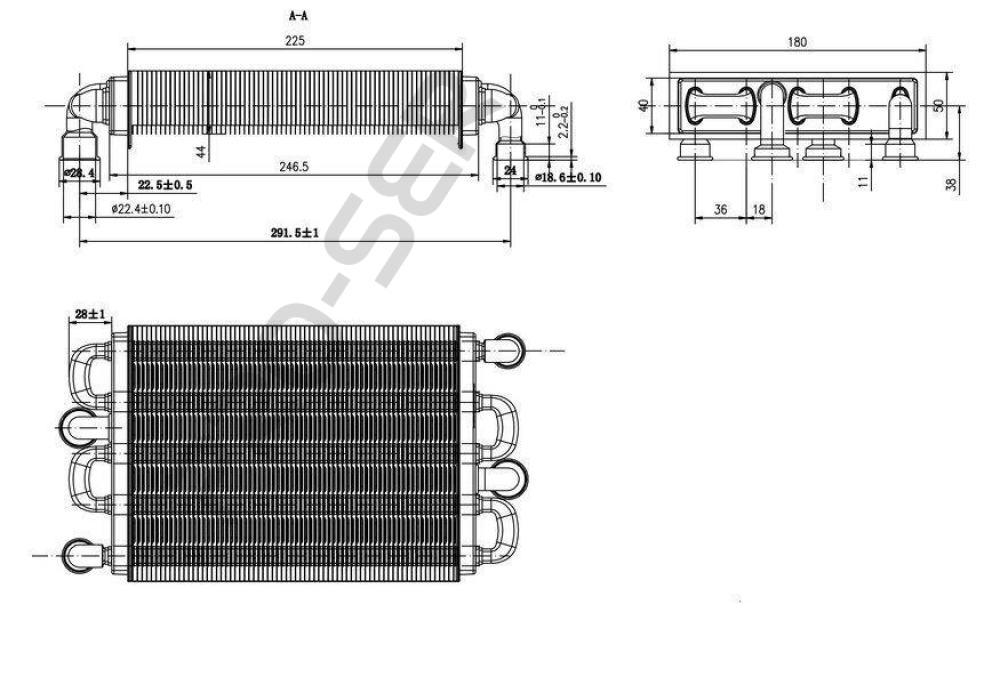

| Gövde ölçü sınıfı | Yaklaşık 225 mm olarak listelenen ürün grubudur; montaj öncesinde fiziksel ölçüm yapılmalıdır |
| Temel görevi | Brülörde oluşan ısı enerjisini eşanjör gövdesi içerisindeki su devrelerine aktarmak |
| Kalorifer devresindeki görevi | Kombinin kapalı primer devresindeki tesisat suyunu ısıtarak radyatör veya yerden ısıtma sistemine gönderilmesini desteklemek |
| Kullanım suyu görevi | Bithermik iç kanal yapısına sahip uygun cihazlarda şebeke suyunun eşanjör içerisindeki ayrı geçişte doğrudan ısıtılmasına yardımcı olmak |
| Uyumlu ana modeller | Ferroli Domicondens F24 ve Ferroli Domicondens F28 uygun revizyonları |
| İlişkili Ferroli platformları | 39837660 referansı bazı kataloglarda ilişkili Ferroli cihazlarla da eşleştirilebilir; bu ürün sayfasında kesin uyumluluk Domicondens F24 ve F28 ile sınırlandırılmalıdır |
| Conta ve sekmanlar | Ürün görselinde ayrıca gösterilmeyen conta, sekman, klips veya bağlantı aparatı pakete dahil kabul edilmemelidir |
| Montaj sınıfı | Yanma odası, gaz, baca ve basınçlı su devresi nedeniyle yetkin kombi teknik servisi uygulaması |
“Çapraz” ifadesi bağlantı geometrisini ayırt eder Ürünün çapraz olarak adlandırılması, hidrolik bağlantı uçlarının sağ ve sol taraftaki yerleşim düzenini tanımlamak için kullanılır. Bu ifade tek başına eşanjör kapasitesi veya ısı verimi değeri değildir.
Bithermik Ana Eşanjör Nasıl Çalışır?
Kombi kalorifer talebi aldığında sirkülasyon pompası, kapalı tesisat suyunu ana eşanjörün ısıtma kanallarından geçirir. Brülör alevi ve sıcak yanma gazlarından eşanjör yüzeyine aktarılan enerji, borular içerisindeki tesisat suyunun sıcaklığını yükseltir.
Sıcak su musluğu açıldığında uygun cihaz düzeninde şebeke suyu eşanjörün ayrı kullanım suyu kanalından geçer. Böylece kalorifer suyu ile musluk suyu birbirine karışmadan aynı ana eşanjör gövdesi içerisinde farklı geçişlerden ısıtılır.
İki su devresi aynı metal gövde içerisinde ayrı tutulur Sağlam bir bithermik eşanjörde kalorifer devresi suyu ile kullanım suyu arasında doğrudan karışma meydana gelmez. Isı, metal yüzeyler üzerinden aktarılır.
Bithermik Eşanjör ile Plakalı Eşanjörlü Sistem Arasındaki Fark
Bithermik Ana Eşanjör
- Kalorifer ve kullanım suyu kanallarını aynı ana gövdede taşır.
- Şebeke suyu uygun cihazda doğrudan ana eşanjörden geçer.
- Dört ayrı hidrolik bağlantı bulunabilir.
- Kullanım suyu kanalında kireçlenme oluşabilir.
- Bu ürün çapraz bağlantılı bithermik sınıftadır.
Monotermik ve Plakalı Sistem
- Ana eşanjörden yalnızca primer tesisat suyu geçer.
- Kullanım suyu ayrı plakalı eşanjörde ısıtılır.
- Üç yollu vana primer akışı yönlendirebilir.
- Ana ve plakalı eşanjör farklı parçalardır.
- Bithermik ürünle doğrudan birbirinin yerine kullanılamaz.
Cihazın hidrolik sistemi değiştirilerek uyumluluk sağlanamaz Bithermik ve plakalı eşanjörlü kombilerin boru bağlantıları, hidrolik blokları ve kontrol sistemleri farklıdır. Eşanjör tipi eski parçayla aynı olmalıdır.
Ferroli Domicondens F24 ve F28 Uyumluluğu
Valmex PP2201926 eşanjör, Ferroli Domicondens F24 ve F28 cihazların 39837660 referanslı çapraz eşanjör kullanan uygun revizyonlarıyla ilişkilendirilmektedir. Bununla birlikte aynı model adı altında ülke, üretim yılı ve cihaz ürün koduna göre farklı bağlantı ayrıntıları bulunabilir.
Cihaz Etiketinden Kontrol
- Ferroli Domicondens tam model adı
- F24 veya F28 kapasite ayrımı
- Cihaz ürün kodu
- Üretim ve seri numarası
- Ülke ve gaz türü versiyonu
- Servis dokümanındaki eşanjör referansı
Eski Eşanjörden Kontrol
- Çapraz bağlantı uçlarının yönü
- Dört boru bağlantısının çapları
- Gövdenin toplam uzunluğu
- Brülör ve yanma odası oturma ölçüsü
- Sabitleme kulakları ve vida delikleri
- Lamellerin ve boru çıkışlarının konumu
- Eski parça üzerindeki üretici kodları
F24 ve F28 adı tek başına sipariş için yeterli değildir Bağlantı düzeni benzer görünse bile gövde ölçüsü, boru yönü veya montaj noktası farklı olan revizyonlar bulunabilir. Cihaz etiketi ile eski eşanjör birlikte değerlendirilmelidir.
Ana Eşanjör Arızasına İşaret Edebilecek Belirtiler
- Kalorifer veya kullanım suyunun beklenenden geç ısınması
- Musluk suyu sıcaklığının kullanım sırasında düzensizleşmesi
- Ana eşanjör bölgesinden kaynama, tıkırtı veya fokurdama sesi gelmesi
- Kombi sıcaklığının kısa sürede yükselerek brülörü kapatması
- Eşanjör bağlantılarında veya boru yüzeyinde su kaçağı görülmesi
- Yanma odası içerisinde yeşil, beyaz veya koyu renkli kaçak izi oluşması
- Eşanjör lamellerinin kurum ve yanma kalıntısıyla kapanması
- Kullanım suyu debisinin zamanla azalması
- Tesisat basıncının şebeke suyu etkisiyle kendiliğinden yükselmesi
- Kombi altında veya yoğuşma tahliye hattında açıklanamayan su görülmesi
- Sık aşırı ısınma veya yetersiz sirkülasyon arızası oluşması
Basıncın kendiliğinden yükselmesi iç kaçak ihtimalini düşündürebilir Bithermik eşanjörün iki su devresi arasında iç kaçak oluşursa yüksek basınçlı şebeke suyu kalorifer devresine geçebilir. Doldurma musluğu ve diğer hidrolik ihtimaller de servis tarafından kontrol edilmelidir.
Benzer Arızalardan Ayırıcı Teknik Değerlendirme
Eşanjörle İlişkili Olasılıklar
- Kullanım suyu kanalında kireç birikmesi
- Kalorifer kanallarında tortu ve manyetit oluşması
- Lamellerin kurumla kapanması
- Boru veya lehim birleşiminde kaçak oluşması
- İki su devresi arasında iç kaçak meydana gelmesi
- Aşırı ısınma nedeniyle gövde deformasyonu oluşması
Diğer Olası Nedenler
- Sirkülasyon pompasının yetersiz çalışması
- Tesisat filtresi veya dönüş hattının tıkanması
- NTC sensörünün hatalı sıcaklık ölçmesi
- Gaz valfi veya brülör ayarının uygun olmaması
- Fan ve baca sisteminde yanma problemi bulunması
- Doldurma musluğunun kapatmaması
- Tesisat veya kullanım suyu debisinin yetersiz olması
Sıcak su dalgalanması doğrudan eşanjör arızası kabul edilmemelidir Debi sensörü, NTC, gaz valfi, pompa, su giriş filtresi ve elektronik kart arızaları da benzer belirtiler oluşturabilir. Parça değişiminden önce cihazın yanma ve hidrolik değerleri ölçülmelidir.
Kireç, Tortu ve Kurumun Eşanjöre Etkisi
Su Tarafındaki Birikimler
- Kullanım suyu kanalında kireç tabakası oluşturabilir.
- Kalorifer geçişlerinde çamur ve manyetit birikebilir.
- Su geçiş kesitini daraltabilir.
- Pompa yükünü ve eşanjör sıcaklığını artırabilir.
- Sıcak su debisini ve ısı transferini düşürebilir.
Yanma Tarafındaki Birikimler
- Lameller arasındaki hava geçişini sınırlandırabilir.
- Isının suya aktarılmasını zorlaştırabilir.
- Yanma odası sıcaklığını düzensizleştirebilir.
- Kurum ve toz, baca gazı geçişini etkileyebilir.
- Yanma güvenliği ölçümlerini gerekli hâle getirebilir.
Kontrolsüz kimyasal temizlik eşanjöre zarar verebilir Uygun olmayan kimyasal, yüksek konsantrasyon veya uzun uygulama süresi; ince su kanallarında, lehim noktalarında ve metal yüzeylerde hasar oluşturabilir. Temizlik veya değişim kararı yetkin servis tarafından verilmelidir.
Doğru Eşanjör Seçimi İçin Kontrol Listesi
- Ürün markasının Valmex olduğunu doğrulayın.
- Ürün kaydında PP2201926 kodunu kontrol edin.
- 08.50.033.0002 referans numarasını karşılaştırın.
- Ferroli 39837660 parça referansını cihaz kaydıyla doğrulayın.
- Eski eşanjörün çapraz bağlantılı olduğunu kontrol edin.
- Dört hidrolik bağlantının konumlarını karşılaştırın.
- 1/2 ve 3/4 inç bağlantı uçlarını fiziksel olarak doğrulayın.
- Eşanjör gövdesinin uzunluğunu ölçün.
- Sabitleme kulakları ile vida deliklerini inceleyin.
- Brülör ve yanma odası oturma yüzeylerini karşılaştırın.
- Kombinin Domicondens F24 veya F28 tam ürün kodunu okuyun.
- Conta, sekman ve klipslerin paket içeriğini kontrol edin.
- Ürünün Ferroli orijinal değil, Valmex marka olduğunu doğrulayın.
Bağlantıların iki taraftan fotoğraflanması seçim doğruluğunu artırır Eski eşanjörün ön yüzü, arka yüzü, sağ ve sol boru çıkışları, sabitleme noktaları ve kombi model etiketi ayrı ayrı görüntülenmelidir.
Yeni Ürün ve Paket İçeriği Kontrolleri
Eşanjör Gövdesi
- Boru çıkışlarında ezilme bulunmamalıdır.
- Lameller darbe almış veya kapanmış olmamalıdır.
- Lehim bölgelerinde çatlak ve ayrılma görülmemelidir.
- Sabitleme kulakları eğilmiş olmamalıdır.
- İç kanallarda yabancı madde bulunmamalıdır.
- Ürün kodu sipariş kaydıyla eşleşmelidir.
Bağlantı Parçaları
- Conta ve sızdırmazlık elemanları paket üzerinden doğrulanmalıdır.
- Sekman veya klipsler eksik kabul edilmemelidir.
- Bağlantı ağızlarının koruyucu kapakları kontrol edilmelidir.
- Eski ve sertleşmiş contalar yeniden kullanılmamalıdır.
- Gerekli yanma odası sızdırmazlık parçaları ayrıca incelenmelidir.
- Hasarlı ambalajlı ürün montaj öncesinde kontrol edilmelidir.
Eğilmiş lameller gelişigüzel düzeltilmemelidir İnce ısı transfer kanatlarına yanlış aletle müdahale edilmesi hava geçişini bozabilir veya eşanjör borularına zarar verebilir. Taşıma hasarı bulunan ürün montajdan önce değerlendirilmelidir.
Montaj, Yanma ve Baca Güvenliği
Ana eşanjör; gaz yakma sistemi, yanma odası, baca gazları, şebeke suyu ve basınçlı kalorifer devresiyle doğrudan ilişkili kritik bir parçadır. Değişim işlemi yalnızca uygun ölçüm ekipmanına sahip yetkin kombi teknik servisi tarafından gerçekleştirilmelidir.
- Cihazın elektrik, gaz ve su güvenliği sağlanmadan işlem yapılmamalıdır.
- Kombi tamamen soğumadan yanma odası açılmamalıdır.
- Eski hidrolik ve yanma odası contaları teknik olarak değerlendirilmelidir.
- Eşanjör bağlantıları zorlanarak veya borular bükülerek hizalanmamalıdır.
- Brülör ve eşanjör arasındaki konum üretici düzenine uygun olmalıdır.
- Yanma odası sızdırmazlığı eksiksiz sağlanmalıdır.
- Montaj sonrasında iki su devresi kaçak açısından kontrol edilmelidir.
- Kalorifer ve kullanım suyu çalışması ayrı ayrı test edilmelidir.
- Gaz basıncı ve yanma değerleri uygun cihazlarla ölçülmelidir.
- Baca gazı ve karbonmonoksit güvenliği doğrulanmalıdır.
Hatalı montaj baca gazı ve karbonmonoksit riski oluşturabilir Yanma odası contalarının eksik takılması, eşanjörün yanlış oturtulması veya brülör düzeninin bozulması tehlikeli baca gazlarının cihaz dışına çıkmasına neden olabilir. Kullanıcı tarafından sökme ve montaj yapılmamalıdır.
Sık Sorulan Sorular
PP2201926 neyi ifade eder?
Valmex çapraz ana eşanjörle ilişkilendirilen ürün kodudur. Ferroli cihazın model veya seri numarası değildir.
Ferroli eşanjör referansı nedir?
Ürün 39837660 Ferroli parça referansıyla ilişkilendirilmektedir. Bazı kataloglarda önceki kod 37405340 olarak gösterilir.
Çapraz eşanjör ne demektir?
Bağlantı borularının sağ ve sol taraftaki karşılıklı yerleşimini ayırt etmek için kullanılan sektör tanımıdır.
Ürün bithermik midir?
Bu ürün, kalorifer ve kullanım suyu için ayrı iç geçişlere sahip çift devreli bithermik ana eşanjör olarak listelenmektedir.
Plakalı eşanjörün yerine kullanılabilir mi?
Hayır. Plakalı eşanjör ayrı bir hidrolik parçadır. Bithermik ana eşanjörle çalışma yapısı ve bağlantıları farklıdır.
Bütün Domicondens F24 kombilere uyar mı?
Evrensel uyumluluk kabul edilmemelidir. Cihaz ürün kodu, seri numarası ve eski eşanjörün bağlantı yapısı kontrol edilmelidir.
Domicondens F28 ile uyumlu mudur?
Ürün, 39837660 referanslı eşanjörü kullanan Domicondens F28 revizyonlarıyla ilişkilendirilmektedir. Kesin eşleşme cihaz etiketi üzerinden yapılmalıdır.
Ürün Ferroli orijinal midir?
Ürün Valmex markadır. Ferroli logolu fabrika ambalajı bulunmadıkça orijinal Ferroli parçası olarak tanımlanmamalıdır.
Basınç neden kendiliğinden yükselir?
Doldurma musluğu kaçırabilir veya bithermik eşanjörün iki su devresi arasında iç kaçak bulunabilir. Kesin neden servis tarafından belirlenmelidir.
Sıcak su az akıyorsa eşanjör tıkalı olabilir mi?
Kullanım suyu kanalında kireç birikmesi debiyi azaltabilir. Şebeke filtresi, akış sensörü ve tesisat debisi de kontrol edilmelidir.
Eşanjör kimyasalla temizlenebilir mi?
Temizlenebilirlik hasarın türüne ve eşanjörün durumuna bağlıdır. Kontrolsüz kimyasal uygulama metal ve lehim bölgelerine zarar verebileceğinden işlem servis tarafından değerlendirilmelidir.
Conta ve sekmanlar ürünle birlikte gelir mi?
Güncel paket görselinden doğrulanmalıdır. Ayrıca gösterilmeyen conta, sekman ve bağlantı aparatları pakete dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde Ferroli kombinin model ve seri etiketini, eski eşanjörün ön ve arka yüzünü, sağ-sol boru çıkışlarını, sabitleme noktalarını ve ürün üzerindeki kodları gösteren fotoğrafları iletebilirsiniz. Proser ekibi; Valmex PP2201926, 08.50.033.0002 ve Ferroli 39837660 referansları üzerinden fiziksel ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün yüzey tonu, lamel yapısı, bağlantı uçları, koruyucu kapakları, ambalajı ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Ferroli Domicondens çapraz eşanjör” başlığı değil; Valmex PP2201926 kodu, 08.50.033.0002 referansı, Ferroli 39837660 kodu, dört bağlantının yönü, gövde ölçüsü ve kombinin tam seri bilgisi birlikte değerlendirilmelidir.
