Ürün ve Teknik Bilgiler

Ana Eşanjör Ne İşe Yarar?

Ana eşanjör, kombinin ısı üretim merkezinde yer alan ve brülörde oluşan enerjiyi tesisat suyuna aktaran ana parçadır. Kombi ısıtma talebi aldığında brülör devreye girer; oluşan alev ve sıcak yanma gazları eşanjör yüzeyleriyle temas ederek metal gövdeyi ısıtır. Eşanjör içerisinden dolaşan tesisat suyu bu enerjiyi alır ve kalorifer peteklerine taşır.

Bu nedenle ana eşanjörün yüzey yapısı, iç su kanalları, gövde dayanımı ve bağlantı uyumu kombinin çalışma kalitesini doğrudan etkiler. Sağlıklı çalışan bir eşanjör; suyun daha dengeli ısınmasına, kombinin istenen sıcaklığa kontrollü ulaşmasına ve cihazın daha stabil çalışmasına yardımcı olur.

24 kW ve 220 mm Ölçünün Önemi

Kombi ana eşanjörlerinde kapasite ve ölçü uyumu kritik öneme sahiptir. 24 kW kapasiteye uygun eşanjör, cihazın yanma gücüne ve tesisat suyu debisine göre tasarlanmış ısı transfer yüzeyi sunar. 220 mm ölçü ise eşanjörün cihaz içerisindeki montaj alanına, brülör konumuna ve bağlantı noktalarına uyum sağlaması açısından önemlidir.

Ölçü veya kapasite uyumsuzluğu; montaj zorluğuna, su bağlantılarında kaçak riskine, brülör hizasının bozulmasına, sıcaklık dengesizliğine ve cihaz veriminin düşmesine neden olabilir. Bu nedenle eski eşanjörün ölçüsü, bağlantı yönleri ve cihaz modeli sipariş öncesinde mutlaka karşılaştırılmalıdır.

• 24 kW kapasite grubundaki kombilerin ısıtma ihtiyacına uygun yapı sunar.
• 220 mm gövde ölçüsüyle uyumlu montaj alanına oturması hedeflenir.
• Brülör alevinden gelen ısıyı tesisat suyuna hızlı aktarır.
• Kalorifer devresinin dengeli ısınmasına yardımcı olur.
• Kombinin sıcaklık kontrolünün daha kararlı çalışmasına katkı sağlar.

Protherm Lynx / Jaguar Uyumluluğu

Bu ana eşanjör, Protherm Lynx ve Protherm Jaguar 24 kW kombi modelleriyle uyumluluk açısından değerlendirilir. Aynı marka ve model ailesinde üretim yılı, cihaz revizyonu, bağlantı noktaları veya yanma odası tasarımına göre farklı eşanjör seçenekleri bulunabilir.

Ürünün Öne Çıkan Teknik Özellikleri

• Protherm Lynx ve Jaguar 24 kW kombilerle uyumluluk açısından değerlendirilir.
• 220 mm ölçüsüyle uyumlu montaj yapısı sunar.
• Yanma sonucu oluşan ısıyı tesisat suyuna yüksek verimle aktarır.
• Kalorifer devresinin hızlı ve dengeli ısınmasına yardımcı olur.
• Kombi performansının stabil kalmasına katkı sağlar.
• Yüksek ısı iletim kapasitesiyle verimli çalışma hedeflenir.
• Dayanıklı gövde yapısı sayesinde servis değişimlerinde güvenilir kullanım sunar.
• Doğru tesisat ve temiz su koşullarında uzun ömürlü kullanım sağlar.
• Brülör ve yanma odasıyla uyumlu ısı transfer yüzeyi oluşturur.

Ana Eşanjör Arızasında Görülebilecek Belirtiler

• Kombi kalorifer devresinde yeterli ısıtma sağlayamayabilir.
• Cihaz kısa sürede sıcaklık yükseltip arızaya geçebilir.
• Gidiş ve dönüş suyu sıcaklıkları arasında olağan dışı fark oluşabilir.
• Eşanjör gövdesinde su kaçağı veya nemlenme görülebilir.
• Tesisat basıncı sık sık düşebilir.
• Kombi çalışırken kaynama, uğultu veya metal genleşme sesi duyulabilir.
• Eşanjör kanallarında kireç veya tortu nedeniyle debi azalabilir.
• Brülör yanmasına rağmen tesisata yeterli ısı aktarılamayabilir.
• Baca gazı sıcaklığı veya yanma davranışı normalden farklı olabilir.
• Aşırı sıcaklık sensörü cihazı korumaya alabilir.

Profesyonel Kontrolde Dikkat Edilmesi Gerekenler

• Eşanjör gövdesinde çatlak, kaçak veya lehim ayrılması kontrol edilmelidir.
• Su giriş ve çıkış bağlantılarında sızdırmazlık değerlendirilmelidir.
• Eşanjör kanallarında kireç, çamur veya tortu birikimi araştırılmalıdır.
• Pompa debisi ve tesisat dolaşımı ölçülmelidir.
• Gidiş ve dönüş suyu sıcaklıkları karşılaştırılmalıdır.
• Brülör yüzeyi ve yanma odası temizliği kontrol edilmelidir.
• Sıcaklık sensörleri ve emniyet termostatları test edilmelidir.
• Genleşme tankı ve sistem basıncı değerlendirilmelidir.
• Montaj sonrası su sızdırmazlık testi yapılmalıdır.
• Çalışma tamamlandıktan sonra cihazın düşük ve yüksek kapasite davranışı izlenmelidir.

Doğru Ana Eşanjör Seçimi İçin Nelere Dikkat Edilmelidir?

Ana eşanjör seçiminde yalnızca kombi markası yeterli değildir. Cihaz modeli, kapasite, gövde ölçüsü, bağlantı noktaları ve eski parçanın fiziksel yapısı birlikte değerlendirilmelidir.

• Kombinin Protherm Lynx veya Jaguar modeli olduğu doğrulanmalıdır.
• Cihaz kapasitesinin 24 kW olduğu kontrol edilmelidir.
• Eski eşanjörün 220 mm ölçüsüyle karşılaştırma yapılmalıdır.
• Gidiş ve dönüş su bağlantı yönleri kontrol edilmelidir.
• Montaj delikleri ve sabitleme noktaları karşılaştırılmalıdır.
• Brülör ve yanma odasıyla mekanik uyum doğrulanmalıdır.
• Sensör veya emniyet elemanı bağlantı bölgeleri incelenmelidir.
• Conta yüzeyleri ve su geçiş kanalları mevcut parça ile karşılaştırılmalıdır.
• Eski eşanjörün ön, arka ve bağlantı bölgeleri fotoğraf üzerinden değerlendirilmelidir.

Montaj ve Servis Bilgilendirmesi

Ana eşanjör değişiminden önce kombinin elektrik, gaz ve su bağlantıları güvenli şekilde kapatılmalıdır. Cihaz tamamen soğutulmalı, tesisat basıncı kontrollü biçimde boşaltılmalı ve eski eşanjör sökülmeden önce bağlantı noktaları kayıt altına alınmalıdır.

Yeni eşanjör monte edilirken bağlantı contaları kontrol edilmeli, su bağlantıları dengeli şekilde sıkılmalı ve eşanjörün brülör hattına doğru hizalandığı doğrulanmalıdır. Sistem yeniden doldurulduktan sonra hava tahliyesi yapılmalı; kaçak kontrolü, pompa dolaşımı, sıcaklık yükselme davranışı ve cihaz çalışma kararlılığı test edilmelidir.

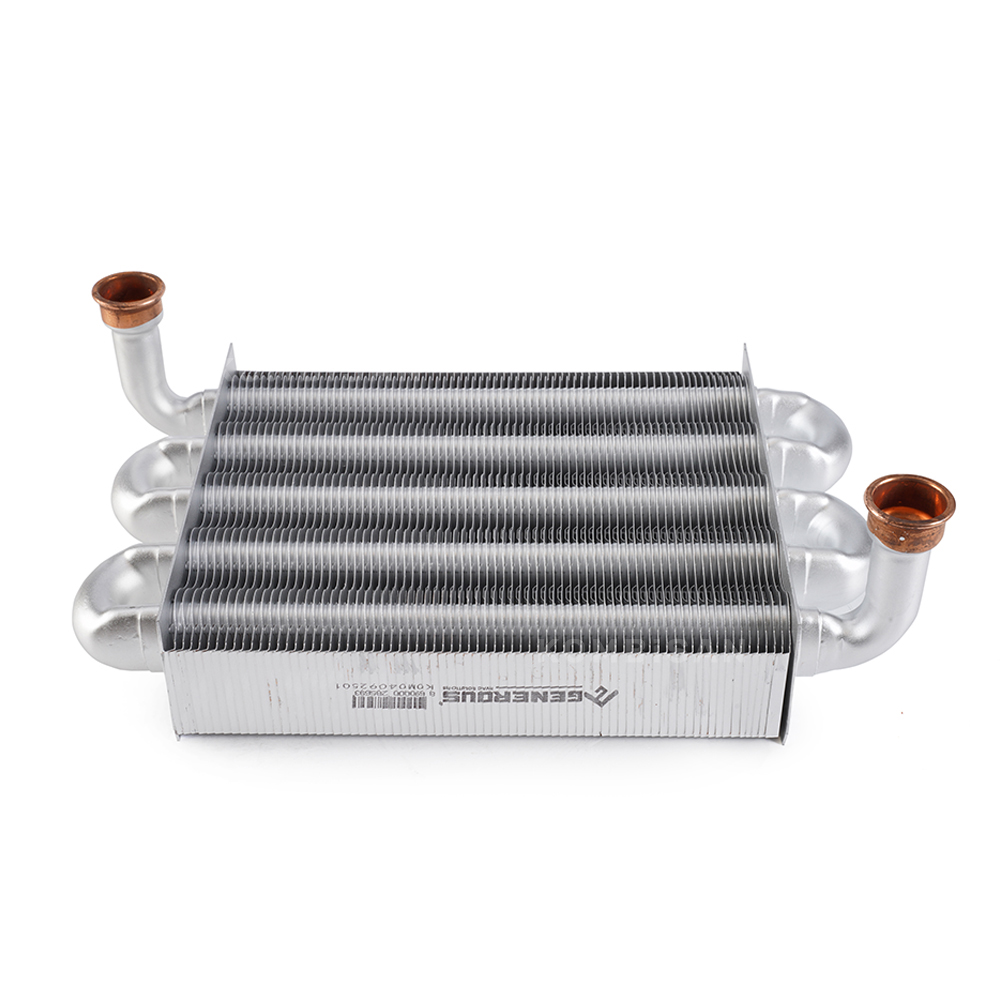

Protherm Lynx / Jaguar 24 kW 220 mm Teknik Ürün Özeti

Protherm Lynx / Jaguar uyumlu 24 kW 220 mm ana eşanjör, kombinin brülör tarafından ürettiği ısıyı kalorifer tesisatı suyuna aktaran temel ısı transfer parçasıdır. Yüksek ısı iletim kapasitesi sayesinde tesisat suyunun hızlı ve dengeli ısınmasına yardımcı olur.

Gövde kaçağı, kireçlenme, ısı transfer kaybı, tıkanıklık, aşırı sıcaklık arızası veya eşanjör deformasyonu durumlarında servis tarafından kontrol edilerek değişim için değerlendirilir. Doğru seçim için Protherm Lynx / Jaguar model uyumu, 24 kW kapasite, 220 mm ölçü ve bağlantı yapısı birlikte doğrulanmalıdır.

Kombi Parça Deposu Proser Uyumluluk Desteği

Protherm Lynx / Jaguar 24 kW 220 mm ana eşanjörün cihazınıza uygunluğunu doğrulamak için mevcut eşanjörün fotoğraflarını, bağlantı noktalarını, gövde ölçüsünü ve kombi model etiketini bizimle paylaşabilirsiniz. Kombi Parça Deposu Proser olarak Protherm ana eşanjör ve kombi ısı transfer parçaları seçiminde teknik karşılaştırma desteği sağlıyoruz.

Önemli Bilgilendirme

Ana eşanjör, kombinin ısıtma performansını doğrudan etkileyen kritik bir ısı transfer parçasıdır. Farklı ölçü, bağlantı yapısı veya gövde formuna sahip eşanjör kullanılması montaj sorunu, su kaçağı, aşırı ısınma ve cihaz performans kaybına neden olabilir.

Sipariş öncesinde Protherm Lynx / Jaguar cihaz modeli, 24 kW kapasite, 220 mm eşanjör ölçüsü, bağlantı noktaları ve mevcut parça yapısı mutlaka kontrol edilmelidir. Montaj, sızdırmazlık ve çalışma testleri uzman teknik servis tarafından gerçekleştirilmelidir.
