STK0003 • 3/4 ve 1/2 İki Parçalı Sabitleme Takımı
Ana Eşanjör Sekmanı Takım Klips 3/4 – 1/2
Kombi ana eşanjör borularının hidrolik bağlantı yuvalarında eksenel hareket etmesini ve bağlantıdan çıkmasını önlemeye yardımcı olan metal sekman klips takımıdır. Set; 3/4 sınıfında 18×24 mm ve 1/2 sınıfında 14×22,50 mm olarak tanımlanan iki farklı bağlantı klipsini bir arada sunar. Doğru klips, bağlantı borusunun çapı ve gövde üzerindeki klips kanalının geometrisi karşılaştırılarak seçilmelidir.
Ürün Kimliği ve Takım İçeriği
- Ürün markası
- Pro-Lab
- Model kodu
- STK0003
- Takım içeriği
- 2 adet metal klips
- Bağlantı sınıfları
- 3/4 ve 1/2
- Büyük klips
- 18×24 mm
- Küçük klips
- 14×22,50 mm
- Parça görevi
- Mekanik bağlantı kilidi
- Uygulama sınıfı
- Teknik servis değişimi
Ölçüler nominal bağlantı adıyla karıştırılmamalıdır 3/4 ve 1/2 ifadeleri ürünün bağlantı sınıfını; 18×24 mm ile 14×22,50 mm değerleri ise klipsin fiziksel boyut grubunu belirtir. Boru dişi ölçüsü, gerçek boru dış çapı ve klips ölçüsü aynı kavram değildir. Eski parça ölçülmeden yalnızca “3/4” veya “1/2” bilgisine göre sipariş verilmemelidir.
Bağlantıyı Eksenel Olarak Kilitler
Ana eşanjör borusunun bağlantı yuvasında geri hareket etmesini ve çalışma basıncı altında yerinden çıkmasını önleyen mekanik tutucudur.
İki Ölçü Tek Takımda
Servis sırasında karşılaşılabilen 3/4 ve 1/2 bağlantı sınıfları için büyük ve küçük klips seçeneğini aynı pakette bulundurur.
Metal Servis Parçası
Uygun kanala tam oturduğunda bağlantının mekanik güvenliğini destekleyen, şekillendirilmiş metal sekman yapısına sahiptir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Ana Eşanjör Sekmanı Takım Klips 3/4 – 1/2 |
| Ürün/model kodu | STK0003 |
| Paket yapısı | 2’li takım: bir adet 3/4 sınıfı ve bir adet 1/2 sınıfı klips |
| 3/4 klips ölçüsü | 18×24 mm ürün geometrisi |
| 1/2 klips ölçüsü | 14×22,50 mm ürün geometrisi |
| Teknik parça sınıfı | Ana eşanjör boru bağlantısı metal sabitleme sekmanı |
| Temel görevi | Boruyu bağlantı gövdesindeki yuvasında mekanik olarak tutmak ve eksenel çıkışı sınırlamak |
| Sızdırmazlık elemanı | Klipsten ayrı olan, bağlantı çapına ve akışkana uygun O-ring |
| Malzeme | Şekillendirilmiş metal; kesin alaşım ve kaplama bilgisi ürün ambalajı veya tedarikçi teknik beyanından kontrol edilmelidir |
| Uyumluluk yöntemi | Eski sekman, boru dış çapı, klips kanalı ve bağlantı gövdesi karşılaştırılarak |
| Montaj sınıfı | Kombi hidrolik sistemi konusunda yetkin teknik servis uygulaması |
Klips ve O-ring farklı görevler üstlenir Sekman, bağlantının mekanik kilididir. Su sızdırmazlığı ise boru ile bağlantı gövdesi arasında çalışan doğru ölçü ve malzemedeki O-ring tarafından sağlanır. Yeni klips takılması, yıpranmış veya yanlış ölçülü O-ringin oluşturduğu kaçağı tek başına gidermez.
3/4 ve 1/2 Klips Ölçüleri Nasıl Değerlendirilir?
3/4 Sınıfı – 18×24 mm
- Takımdaki büyük boy metal sekmandır.
- 18×24 mm fiziksel ürün grubuyla tanımlanır.
- Boru ve gövde kanalına tam oturması gerekir.
- Benzer görünen 20, 22 veya 24 mm klipslerle karıştırılmamalıdır.
1/2 Sınıfı – 14×22,50 mm
- Takımdaki küçük boy metal sekmandır.
- 14×22,50 mm fiziksel ürün grubuyla tanımlanır.
- Klips açıklığı ve gövde kanalı birlikte kontrol edilmelidir.
- Yalnızca “1/2 bağlantı” bilgisi kesin seçim için yeterli değildir.
Ürün ölçüsü kumpasla karşılaştırılmalıdır Eski sekman açılmış, eğilmiş veya metal yorulmasına uğramışsa ölçüm yanıltıcı olabilir. Mümkün olduğunda klipsin yanı sıra boru dış çapı ve bağlantı gövdesindeki kanal da ölçülmelidir.
Ana Eşanjör Sekmanı Ne İşe Yarar?

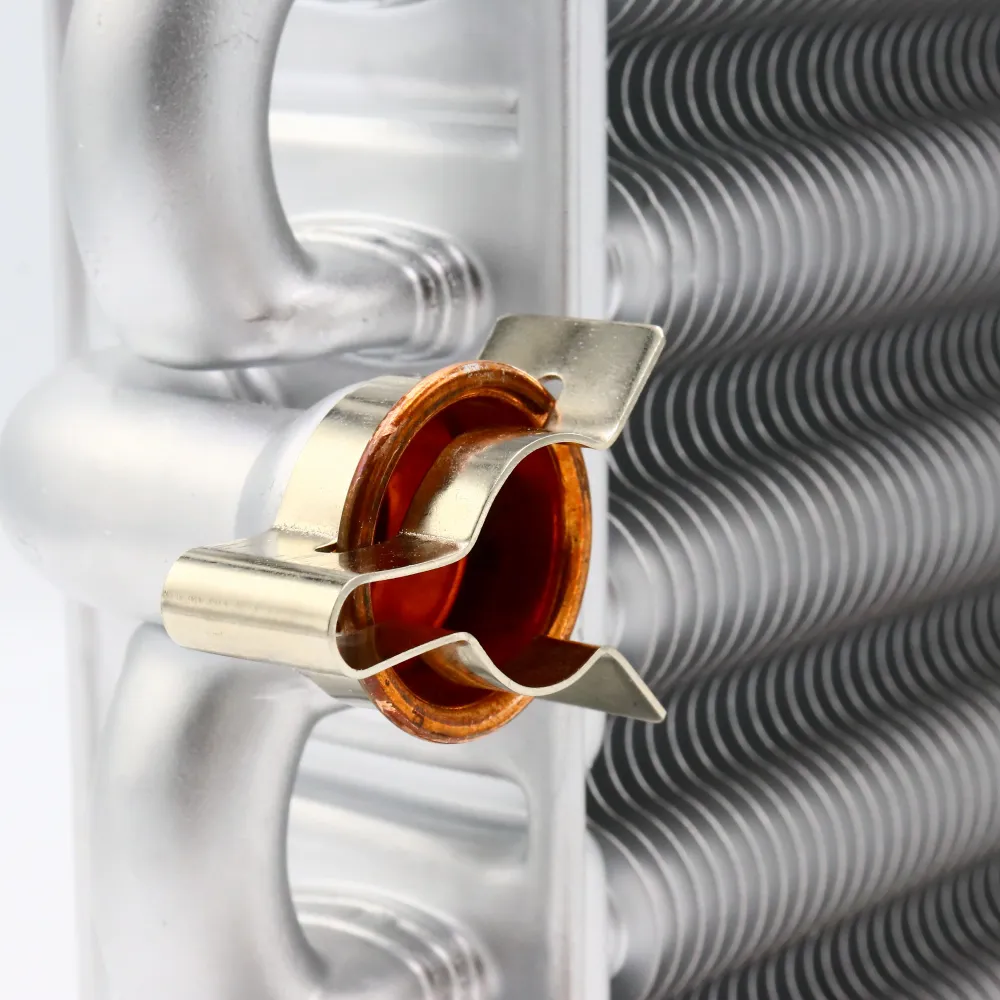

Geçme tip ana eşanjör bağlantılarında boru ucu, üzerindeki sızdırmazlık O-ringiyle birlikte bağlantı gövdesine girer. Metal sekman, gövdedeki yuvadan geçirilerek borunun belirli bir konumda kalmasını sağlar. Böylece borunun pompa, hidrolik blok veya ana eşanjör bağlantısından eksenel yönde ayrılması sınırlandırılır.
Sekman doğru kanala tamamen oturmazsa bağlantı ilk bakışta sabit görünse bile sistem ısındığında veya basınç değiştiğinde hareket edebilir. Eğilmiş, incelmiş ya da paslanmış klipsler tekrar şekillendirilerek kullanılmamalı; bağlantı yüzeyi ve O-ring ile birlikte değerlendirilmelidir.
- Ana eşanjör borusunu bağlantı gövdesinde mekanik olarak tutar.
- Borunun geri çekilmesini ve bağlantıdan ayrılmasını sınırlar.
- O-ringin çalışma konumunda kalmasına dolaylı destek verir.
- Geçme tip bağlantının servis sonrasında yeniden kilitlenmesini sağlar.
- Uygun ölçüde kullanıldığında bağlantı güvenliğine katkı verir.
Sekman, O-Ring ve Somunlu Bağlantı Arasındaki Fark
Metal Sekman / Klips
- Bağlantıyı mekanik olarak kilitler.
- Gövde üzerindeki özel kanala geçirilir.
- Çap ve dış form eşleşmesi gerektirir.
- Tek başına su sızdırmazlık contası değildir.
O-Ring ve Diğer Bağlantılar
- O-ring, su sızdırmazlığını sağlayan elastomer parçadır.
- Somunlu bağlantı, diş ve conta üzerinden sıkılır.
- Plakalı eşanjör klipsleri farklı ölçüde olabilir.
- Termostat ve sensör klipsleri bu ürünle aynı değildir.
Conta olmadan yalnızca klips takılmamalıdır Boru bağlantısındaki O-ring eksik, kesilmiş, sertleşmiş veya yanlış ölçüdeyse metal sekman bağlantıyı tutsa bile su kaçağı oluşabilir. Klips ile birlikte O-ring ve bağlantı yüzeyinin durumu kontrol edilmelidir.
Değişim Gerektirebilecek Durumlar
- Sekmanın eğilmesi veya ağız açıklığının kalıcı olarak genişlemesi
- Metal yüzeyde yoğun pas, incelme veya tabaka kaybı görülmesi
- Klipsin gövde kanalında gevşek kalması
- Söküm sırasında sekmanın kırılması ya da formunu kaybetmesi
- Bağlantı borusunun eksenel yönde hareket etmesi
- Yanlış ölçülü klipsin zorlanarak takılmış olması
- Sekmanın kanalına tam oturmaması veya dışarı taşması
- Bağlantı çevresinde su kaçağıyla birlikte mekanik gevşeklik bulunması
Su kaçağının nedeni ayrı teşhis edilmelidir Kaçak; O-ring, boru yüzeyi, bağlantı gövdesi, ana eşanjör ağzı veya hidrolik bloktaki çatlak ve deformasyondan kaynaklanabilir. Sekman değişimi her su kaçağının tek çözümü değildir.
Doğru Ürün Seçimi İçin Servis Kontrolü
Karşılaştırılması Gereken Bilgiler
- STK0003 ürün/model kodu
- 3/4 veya 1/2 bağlantı sınıfı
- 18×24 mm veya 14×22,50 mm klips formu
- Boru dış çapı
- Bağlantı gövdesindeki kanal genişliği
- Eski sekmanın dış biçimi ve metal kalınlığı
- Kullanılacak O-ringin ölçü ve malzemesi
Yanlış Seçime Yol Açabilecek Yaklaşımlar
- Yalnızca kombi markasına göre seçim yapmak
- 3/4 ve 1/2 ifadelerini gerçek boru çapı sanmak
- Benzer görünen her U klipsi uyumlu kabul etmek
- Eğilmiş eski klipsi doğru ölçü referansı almak
- O-ring kontrolü yapmadan sadece sekmanı değiştirmek
- Klipsi keserek veya açarak bağlantıya uydurmak
Proser ölçü ve ürün desteği Eski sekmanın ön ve yan görünümünü, bağlantı borusunu ve klips kanalını gösteren net fotoğrafları WhatsApp üzerinden ileterek 3/4–1/2 ürün karşılaştırması yaptırabilirsiniz.
Montaj ve Hidrolik Güvenlik
Ana eşanjör bağlantısı kombinin basınçlı ve sıcak su devresinde yer alır. Klips sökülmeden önce cihazın güvenli biçimde kapatılması, soğuması ve ilgili hidrolik bölümün basınçsız olduğunun doğrulanması gerekir. Bu işlem teknik servis bilgisi ve uygun ekipman gerektirir.
Yeni sekman takılırken borunun yuvasına tam girdiği, O-ringin kıvrılmadığı ve klipsin gövde kanalına eksiksiz oturduğu kontrol edilmelidir. Sistem yeniden devreye alındığında bağlantı; soğuk ve sıcak çalışma koşullarında sızıntı, hareket ve basınç kararlılığı açısından incelenmelidir.
Zorlanarak takılan klips güvenli bağlantı oluşturmaz Sekman çekiçle, penseyle açılarak veya kesilerek farklı bir gövdeye uydurulmamalıdır. Montaj, kombi hidrolik sistemleri konusunda yetkin teknik servis personeli tarafından yapılmalıdır.
Sık Sorulan Sorular
Takım içerisinde kaç adet klips vardır?
Ürün iki parçalı takım olarak listelenmektedir: bir adet 3/4 sınıfı büyük klips ve bir adet 1/2 sınıfı küçük klips.
18×24 mm ve 14×22,50 mm neyi ifade eder?
Bunlar ürün kaydındaki büyük ve küçük klipsin fiziksel ölçü gruplarıdır. Borunun nominal diş ölçüsüyle aynı anlamda değerlendirilmemelidir.
Klips su sızdırmazlığını tek başına sağlar mı?
Hayır. Klips mekanik kilitleme yapar. Su sızdırmazlığını bağlantı içerisindeki uygun O-ring sağlar.
Paket içerisinde O-ring bulunur mu?
Bu ürün kaydı iki adet metal klips takımı olarak hazırlanmıştır. O-ringler ürün görselinde veya stok kartında ayrıca belirtilmiyorsa pakete dahil kabul edilmemelidir.
Tüm kombi ana eşanjörlerine uyar mı?
Hayır. Farklı markalarda ve modellerde çeşitli boru çapları, klips kanalları ve bağlantı gövdeleri bulunur. Fiziksel ölçü karşılaştırması gerekir.
Eğilmiş eski sekman düzeltilerek kullanılabilir mi?
Metal yorulması ve ölçü kaybı nedeniyle önerilmez. Formunu kaybetmiş klips uygun ölçüde yeni parçayla değiştirilmelidir.
STK0003 bir kombi üreticisi OEM kodu mudur?
Hayır. STK0003, Pro-Lab ürün/model kodudur. Belirli bir kombi üreticisinin OEM numarası olarak değerlendirilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Ana eşanjör sekmanı takım klips siparişinizden önce eski klipsi, bağlantı borusunu ve gövde üzerindeki sekman kanalını gösteren fotoğrafları iletebilirsiniz. Proser ekibi, STK0003 ürün yapısı, 18×24 mm ve 14×22,50 mm ölçü grupları üzerinden doğru seçim için destek sağlar.
Önemli Bilgilendirme

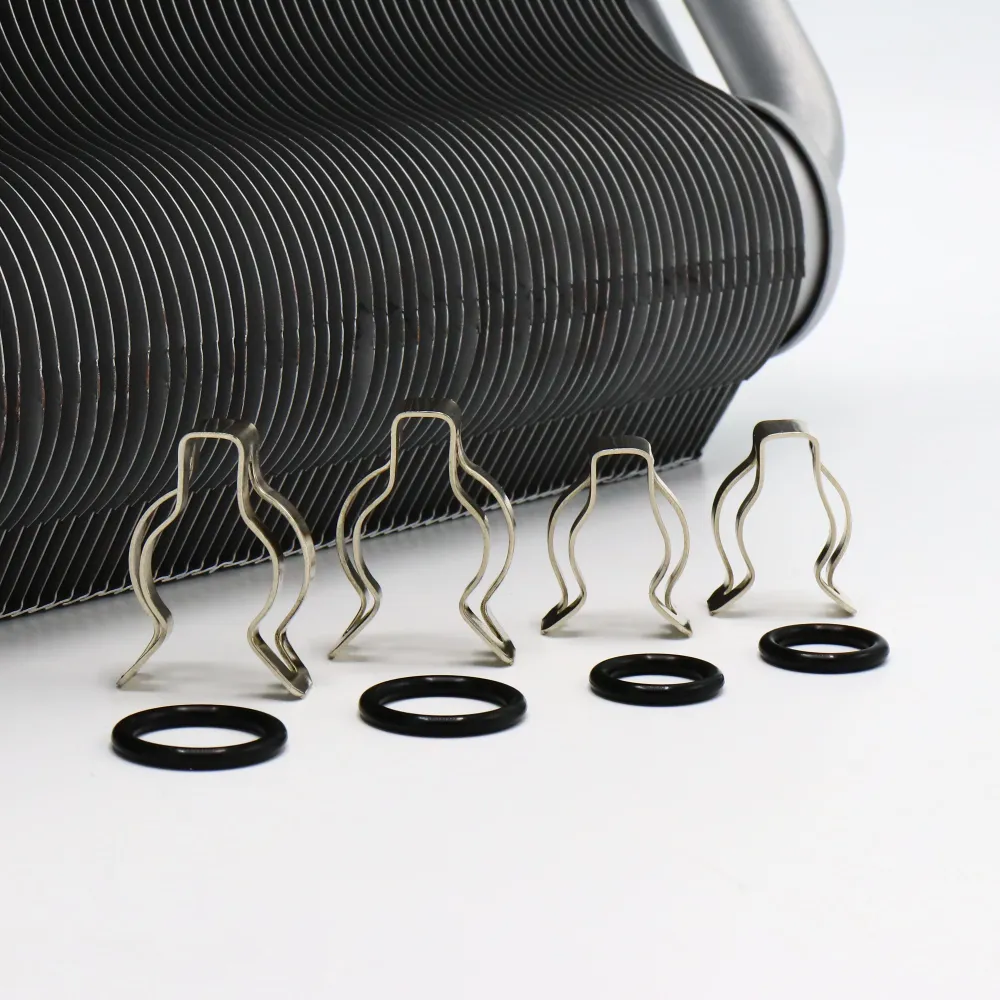

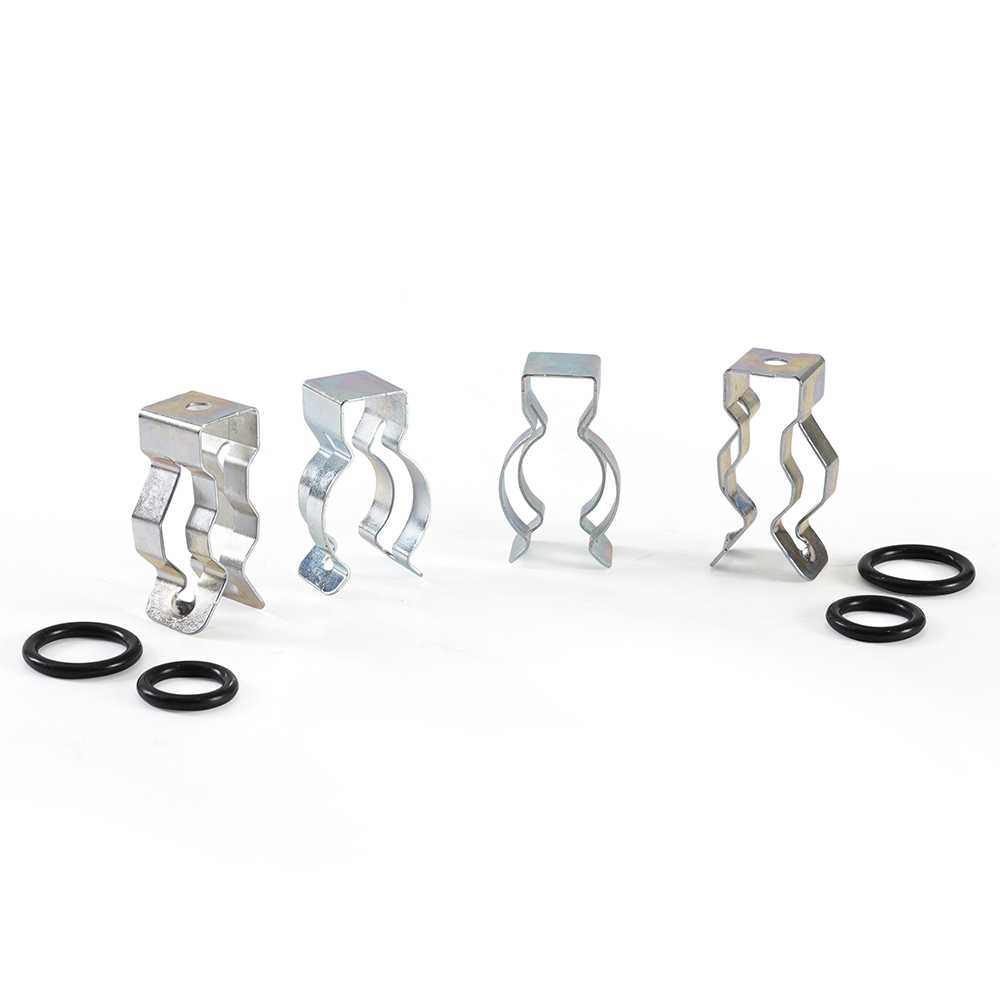

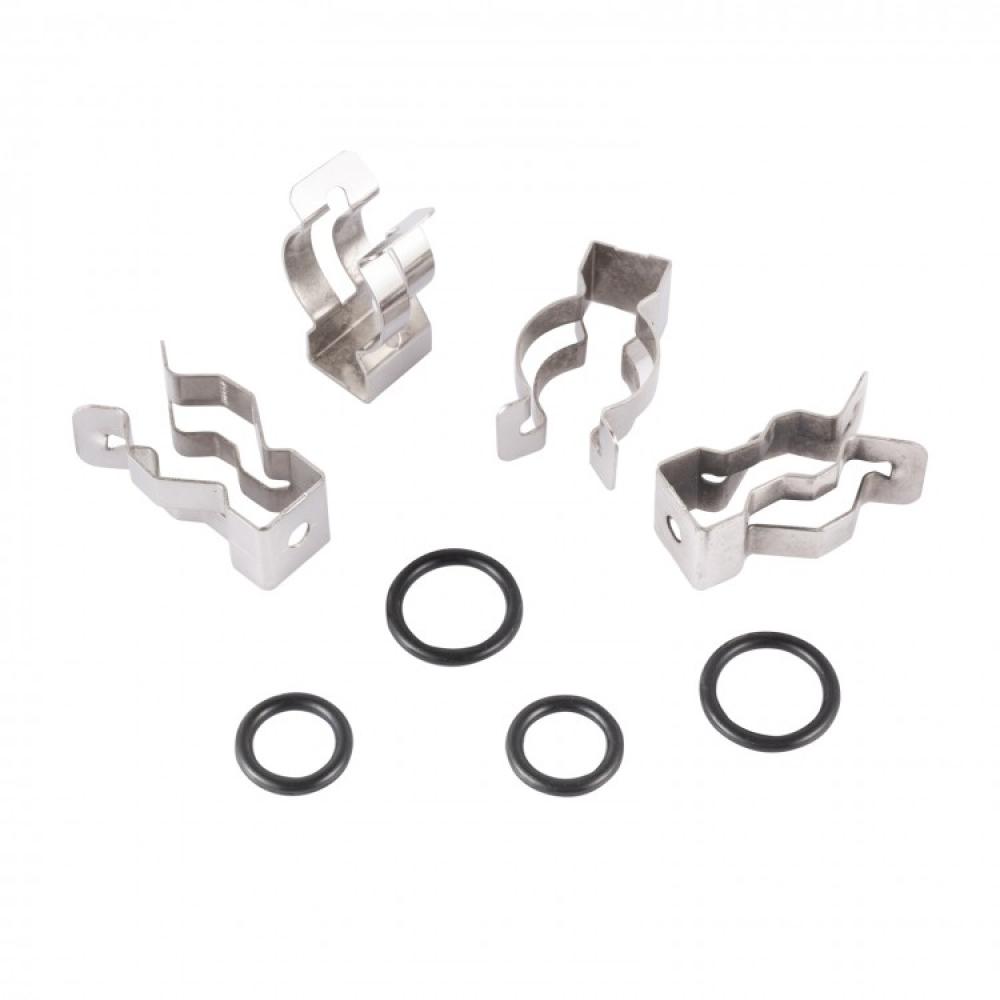

Ürün görselleri bilgilendirme amacı taşır. Üretim veya tedarik partisine göre metal yüzey tonu, kaplama görünümü ve küçük form ayrıntıları değişebilir. Teknik uyumlulukta renk yerine klips ölçüsü, ağız açıklığı, gövde kanalı, boru çapı ve ürünün fiziksel biçimi esas alınmalıdır.
