Ürün Bilgileri

Gaz Valfi Bobini Ne İşe Yarar?

Gaz valfi bobini, kazan elektronik kartı ile mekanik gaz valfi arasında elektromekanik bir arayüz oluşturur. Cihazdan ısı talebi geldiğinde kontrol kartı; fan, hava kontrolü ve emniyet zincirinden aldığı geri bildirimlere göre gaz valfine çalışma komutu gönderir. Bobin enerjilendiğinde kendi çevresinde manyetik alan meydana getirir ve bu manyetik kuvvet, valf içerisindeki hareketli mekanizmanın konum değiştirmesine yardımcı olur.

Bu işlem sonucunda brülöre gönderilecek gazın geçişi, cihazın kontrol algoritması ve gaz valfinin mekanik yapısı doğrultusunda yönetilir. Ateşleme talebi sona erdiğinde veya emniyet devresi uygun olmayan bir çalışma koşulu algıladığında bobin enerjisi kesilir ve gaz yolunun kapanma süreci başlatılır.

Elektromanyetik Çalışma Prensibi

Bobin içerisindeki yalıtılmış bakır sargılardan elektrik akımı geçtiğinde elektromanyetik alan oluşur. Meydana gelen manyetik akı, gaz valfi içindeki hareketli nüve veya piston mekanizması üzerinde çekme kuvveti oluşturur. Bobinin elektriksel direnci, sargı bütünlüğü ve soket temas kalitesi uygun olduğunda valf mekanizması kararlı şekilde kumanda edilebilir.

Uzun çalışma süreleri, yüksek ortam sıcaklığı, bağlantı gevşekliği, elektriksel gerilim düzensizlikleri veya sargı izolasyonundaki bozulmalar bobinin elektriksel karakteristiğini değiştirebilir. Sargıda açık devre, kısmi kısa devre veya direnç sapması oluşması durumunda yeterli manyetik kuvvet üretilemeyebilir.

Elektriksel arızanın oluşturabileceği sonuçlar

• Gaz valfi mekanizması çalışma komutuna cevap vermeyebilir.
• Bobin enerjilendiği halde yeterli manyetik çekim oluşmayabilir.
• Cihaz ateşleme sırasını tamamlayamayabilir.
• Bobin gövdesinde normalin üzerinde sıcaklık meydana gelebilir.
• Soket veya terminal bölgelerinde elektriksel temas direnci artabilir.
• Çalışma sırasında titreşim, uğultu veya düzensiz elektromanyetik ses oluşabilir.

Baymak Lectus 65, 90 ve 115 Uyumluluğu

Remeha 7614500 turuncu 5 soketli gaz valfi bobini; Baymak Lectus 65, Lectus 90 ve Lectus 115 duvar tipi yoğuşmalı kazanlarda kullanılan gaz valfi sistemiyle uyumluluk açısından değerlendirilir. Ancak aynı model ailesinde üretim yılına, cihaz kapasitesine, gaz valfi revizyonuna veya elektronik bağlantı tasarımına göre parça farklılıkları bulunabilir.

Ürünün Öne Çıkan Teknik Avantajları

• Remeha orijinal ürün yapısıyla uyumlu gaz valfi sistemlerinde servis değişimi için kullanılır.
• 7614500 ürün kodu sayesinde parça doğrulamasını kolaylaştırır.
• 5 soketli bağlantı yapısı, uyumlu kablo tesisatıyla düzenli elektriksel bağlantı sağlar.
• Elektrik komutunu elektromanyetik harekete dönüştürerek gaz valfinin kumanda edilmesine yardımcı olur.
• Lectus 65, Lectus 90 ve Lectus 115 kazan modellerinde teknik uyumluluk için değerlendirilir.
• Doğru ürün ve doğru montajla gaz valfi kumanda sisteminin kararlı çalışmasına katkı sağlar.
• Gaz valfinin tamamı yerine arızalı bobin bölümünün servis tarafından değerlendirilmesine imkân verir.

Gaz Valfi Bobini Arızasında Görülebilecek Belirtiler

• Cihaz ateşleme sırasını başlatmasına rağmen brülörde alev oluşmayabilir.
• Ekranda ateşleme başarısızlığı veya gaz beslemesiyle ilişkili arıza uyarısı görülebilir.
• Kazan çalıştıktan kısa süre sonra alev kaybı yaşayarak durabilir.
• Bobin gövdesinde aşırı sıcaklık oluşabilir.
• Gaz valfi bölgesinden olağan dışı titreşim, uğultu veya cızırtı sesi gelebilir.
• Soket bağlantısında ısınma, kararma, gevşeme veya oksitlenme görülebilir.
• Bobin enerjilendiği halde valf mekanizması yeterli tepki vermeyebilir.
• Cihaz sık aralıklarla ateşleme denemesi yapabilir veya reset ihtiyacı oluşturabilir.

Profesyonel Arıza Tespitinde Kontrol Edilmesi Gerekenler

Gaz valfi bobini değiştirilmeden önce arızanın elektriksel mi, mekanik mi yoksa kontrol sistemi kaynaklı mı olduğu belirlenmelidir. Yetkili veya uzman servis tarafından aşağıdaki kontrollerin gerçekleştirilmesi önemlidir:

• Bobin sargısında açık devre veya kısa devre kontrolü yapılmalıdır.
• Bobin direnci uygun ölçüm cihazıyla kontrol edilmelidir.
• Elektronik karttan bobine çalışma gerilimi ulaşıp ulaşmadığı doğrulanmalıdır.
• Soket terminallerinde gevşeme, oksitlenme veya yüksek temas direnci araştırılmalıdır.
• Gaz valfinin mekanik hareketi ve iç piston sistemi kontrol edilmelidir.
• İyonizasyon akımı ve alev algılama sistemi ölçülmelidir.
• Ateşleme elektrodu açıklığı ve kıvılcım kalitesi incelenmelidir.
• Gaz giriş basıncı ile yanma değerleri uygun ölçüm cihazlarıyla kontrol edilmelidir.
• Topraklama, faz-nötr düzeni ve elektrik besleme kararlılığı değerlendirilmelidir.

Doğru Parça Seçimi İçin Teknik Kontrol

Gaz valfi bobinlerinde dış görünüş benzerliği tek başına uyumluluk sağlamaz. Aynı renk veya benzer soket yapısına sahip bobinler; elektriksel değer, terminal dizilimi, gövde ölçüsü ve gaz valfi bağlantısı bakımından farklı olabilir.

• 7614500 ürün kodu doğrulanmalıdır.
• Turuncu gövde yapısı mevcut bobin ile karşılaştırılmalıdır.
• 5 soketli bağlantı düzeni kontrol edilmelidir.
• Gaz valfinin marka ve model bilgisi belirlenmelidir.
• Bobinin valf üzerindeki oturma çapı ve sabitleme formu karşılaştırılmalıdır.
• Baymak Lectus cihazın tam model ve kapasite bilgisi doğrulanmalıdır.
• Eski bobinin ve gaz valfinin net fotoğrafları üzerinden teknik karşılaştırma yapılmalıdır.

Montaj ve Devreye Alma Bilgilendirmesi

Gaz valfi bobini değişimi sırasında cihazın elektrik ve gaz beslemesi güvenli şekilde kapatılmalıdır. Eski bobin sökülmeden önce soket yönü, kablo bağlantısı ve valf üzerindeki montaj konumu kayıt altına alınmalıdır. Yeni bobin gaz valfi gövdesine doğru yönde ve zorlanmadan yerleştirilmelidir.

Montaj sonrasında yalnızca cihazın çalışması yeterli kontrol olarak kabul edilmemelidir. Gaz hattında sızdırmazlık, ateşleme sırası, alev oluşumu, iyonizasyon kararlılığı, gaz valfi kumandası ve yanma değerleri teknik cihazlarla kontrol edilmelidir.

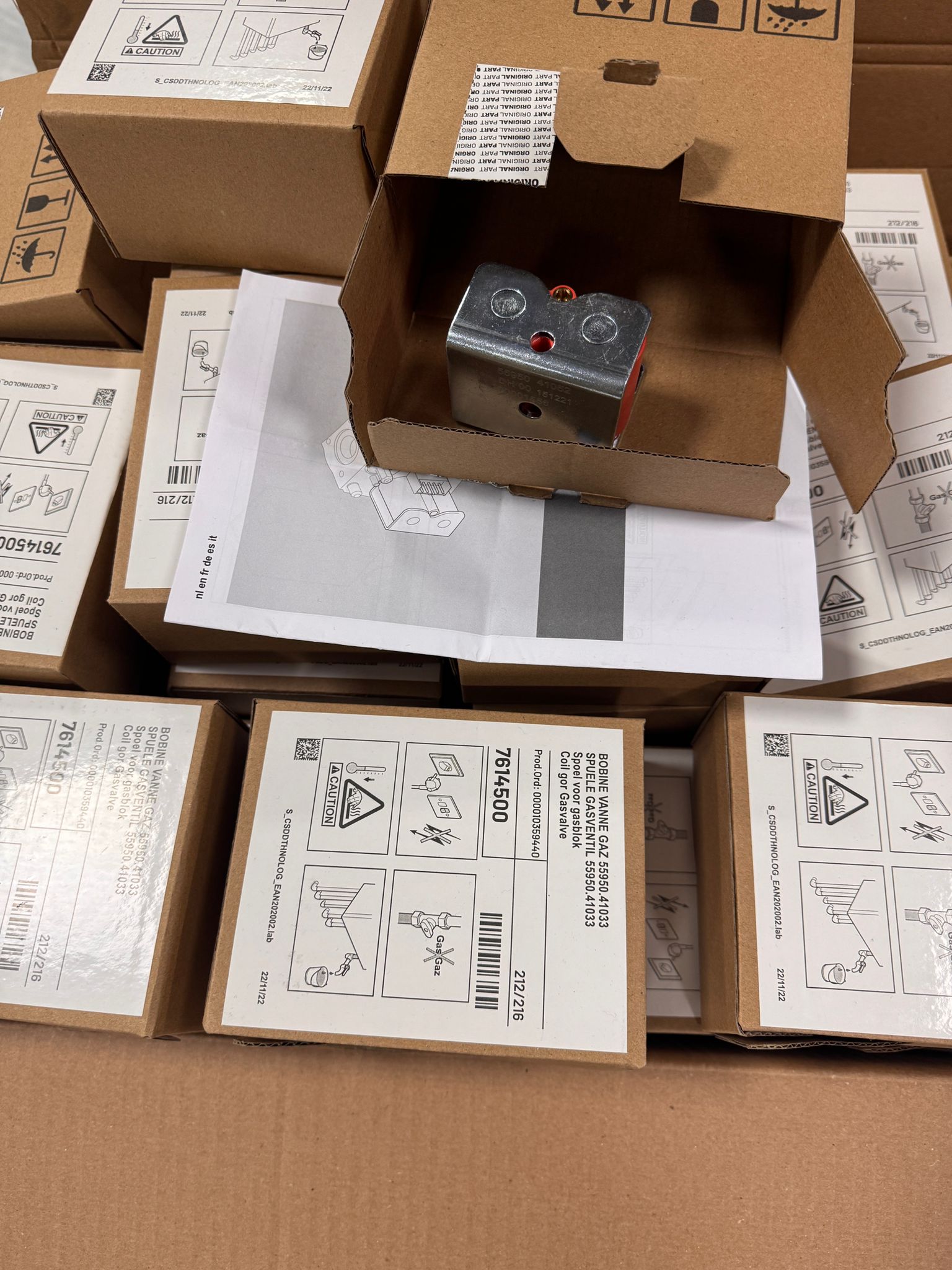

Remeha 7614500 Gaz Valfi Bobini Teknik Ürün Özeti

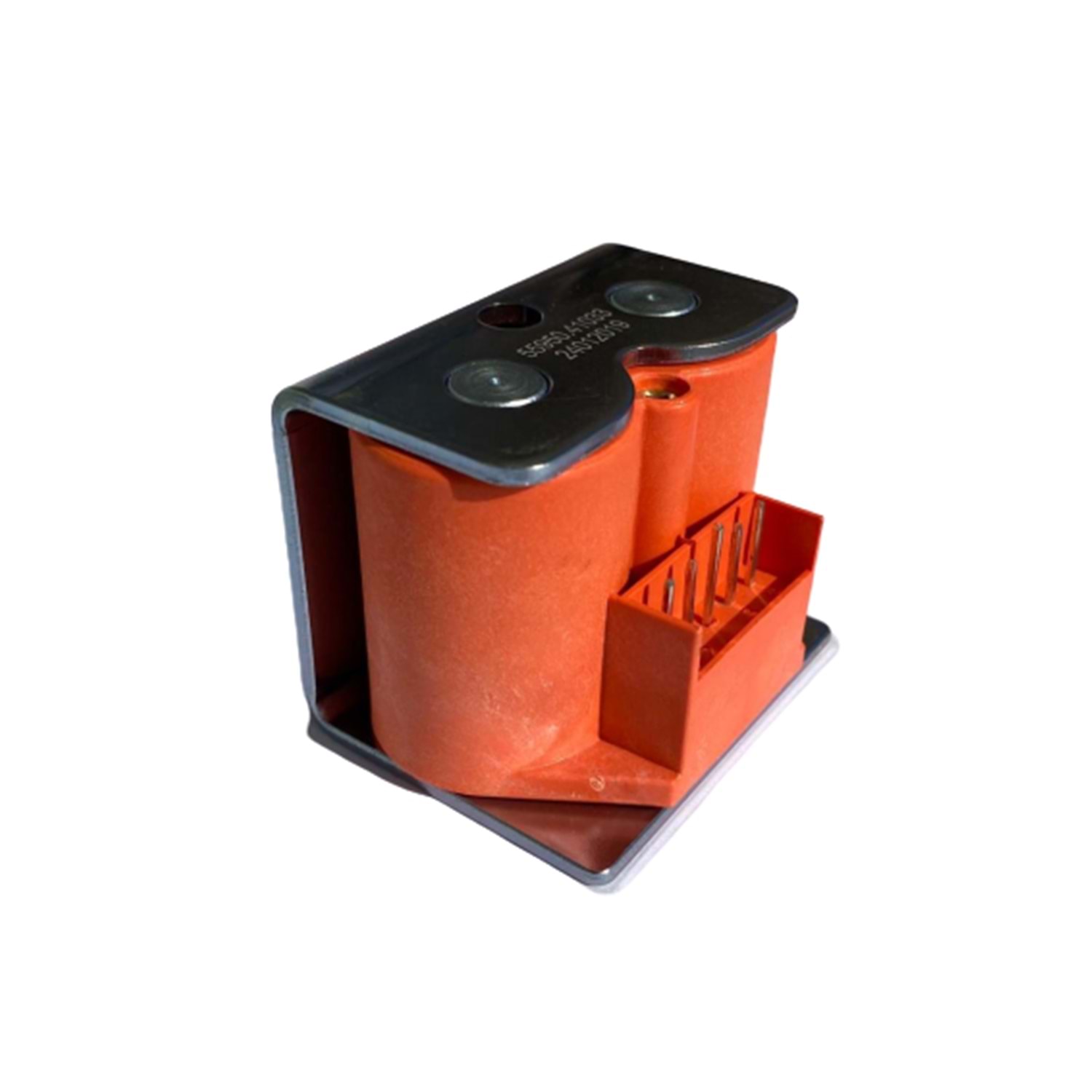

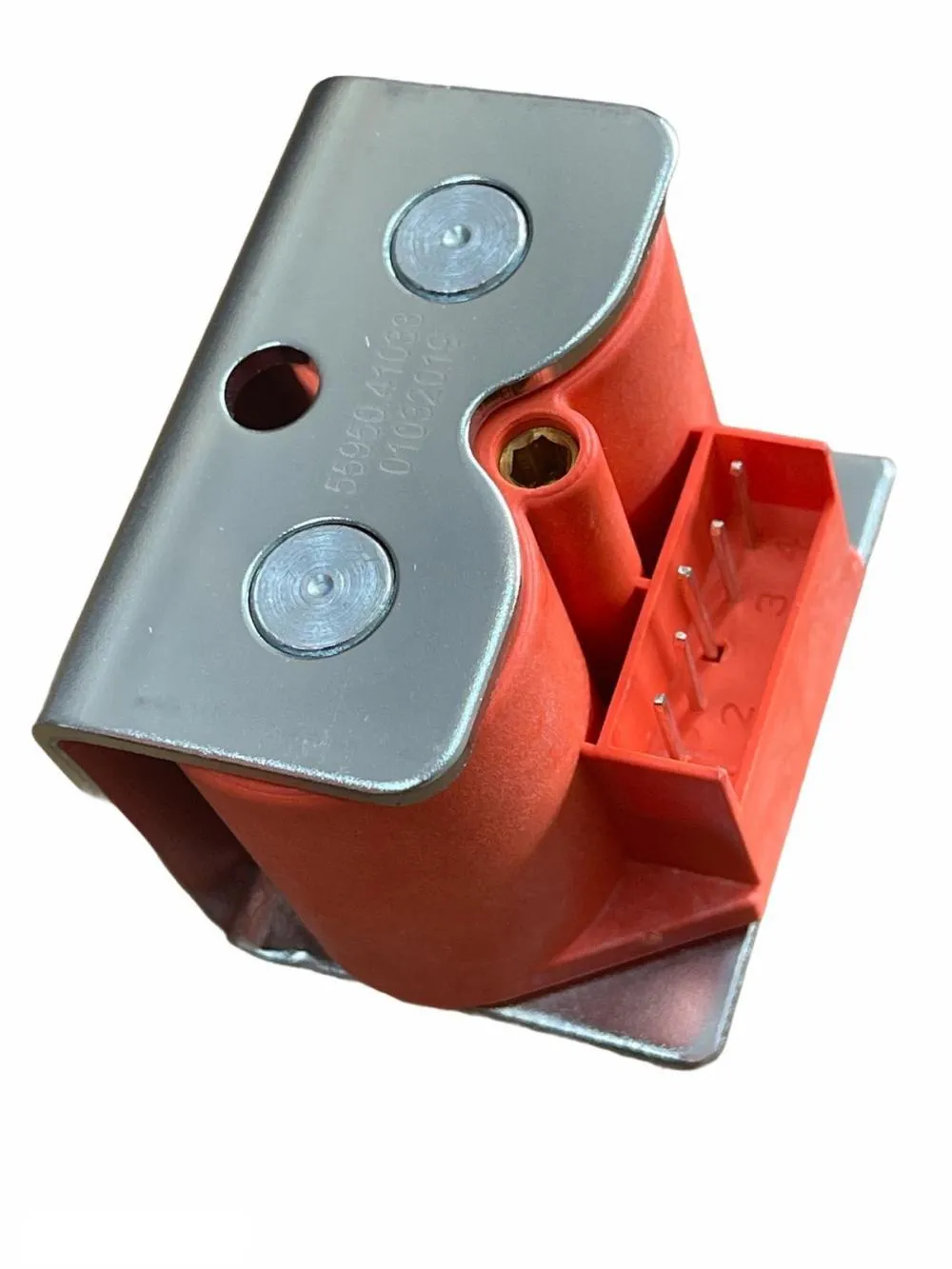

Remeha 7614500 orijinal gaz valfi bobini; Baymak Lectus 65, Lectus 90 ve Lectus 115 duvar tipi yoğuşmalı kazanların gaz valfi kumanda sisteminde kullanılan turuncu gövdeli, 5 soketli elektromanyetik bir yedek parçadır. Elektronik karttan gelen elektrik sinyalini manyetik kuvvete dönüştürerek valf mekanizmasının çalışmasına yardımcı olur.

Bobin sargısında elektriksel bozulma, aşırı ısınma, soket temassızlığı veya manyetik çekim kaybı oluşması durumunda cihaz ateşleme yapamayabilir, çalışma sırasında alev kaybı yaşayabilir ya da gaz kontrolüyle ilişkili arıza uyarısı verebilir. Kesin teşhis için bobin direnci, besleme gerilimi, gaz valfi mekanizması ve yanma emniyet sistemi birlikte kontrol edilmelidir.

Kombi Parça Deposu Proser Uyumluluk Desteği

Remeha 7614500 gaz valfi bobininin cihazınıza uygunluğunu doğrulamak için mevcut bobinin, gaz valfinin ve kazan model etiketinin net fotoğraflarını bizimle paylaşabilirsiniz. Kombi Parça Deposu Proser olarak Baymak Lectus 65, Lectus 90 ve Lectus 115 gaz valfi bobini seçiminde ürün kodu ve bağlantı yapısı üzerinden teknik destek sağlıyoruz.

Önemli Bilgilendirme

Gaz valfi bobini, kazan yanma emniyet sistemi içinde görev yapan kritik bir elektromanyetik bileşendir. Uyumlu olmayan bobin kullanılması; elektriksel arızaya, gaz valfinin hatalı kumanda edilmesine, ateşleme başarısızlığına veya güvenlik riski oluşmasına neden olabilir.

Sipariş öncesinde 7614500 ürün kodu, turuncu gövde, 5 soketli bağlantı, gaz valfi modeli ve Baymak Lectus 65 / 90 / 115 cihaz bilgisi mutlaka doğrulanmalıdır. Montaj, elektriksel ölçüm, gaz sızdırmazlık kontrolü ve yanma analizi uzman teknik servis tarafından gerçekleştirilmelidir.
