GB-ND 057 XP Gaz Valfi Ne İşe Yarar?

Gaz valfi, kazan yanma sistemine ulaşan gazın emniyetli biçimde açılıp kapatılmasını ve cihaz kapasitesine göre kontrollü olarak düzenlenmesini sağlar. Isıtma talebi oluştuğunda elektronik kontrol kartı, fan ve diğer emniyet bileşenlerinden gelen geri bildirimleri değerlendirir. Çalışma koşulları uygun bulunduğunda ateşleme sistemiyle eş zamanlı olarak gaz valfine kumanda gönderilir.

Valf içerisindeki elektromanyetik ve mekanik kontrol elemanları gaz yolunu açarak yakıtın venturi ve premix karışım sistemine ulaşmasına izin verir. Fanın oluşturduğu hava akışıyla birlikte gaz-hava karışımı hazırlanır ve brülör yüzeyinde tutuşturulur. Isı ihtiyacı değiştikçe elektronik kart, fan devri ve gaz valfi çalışma karakteristiğini birlikte yöneterek kazan kapasitesini modüle eder.

Premix Yanma Sistemindeki Teknik Görevi

Baymak Lectus 115 gibi yüksek kapasiteli yoğuşmalı kazanlarda yanma verimi ve emisyon değerleri, gaz ile yanma havasının doğru oranlarda karıştırılmasına bağlıdır. Fan tarafından oluşturulan hava debisi venturi içerisinden geçerken kontrollü bir basınç farkı meydana getirir. Gaz valfi, bu hidrodinamik yapıyla birlikte çalışarak gazın premix karışım hattına uygun miktarda iletilmesini sağlar.

Elektronik kontrol kartı düşük kapasite talebinde fan devrini ve gaz akışını azaltırken yüksek kapasite ihtiyacında her iki değeri birlikte artırır. Gaz valfinin tepki süresi, iç mekanik hareketi ve kontrol karakteristiği doğru olmadığında hava-gaz oranı bozulabilir. Bu durum gecikmeli ateşleme, alev kopması, yüksek karbonmonoksit oluşumu veya cihazın arızaya geçmesiyle sonuçlanabilir.

• Brülöre ulaşan gaz akışını güvenli biçimde açar ve kapatır.
• Fan ve venturi sistemiyle birlikte hava-gaz karışımını destekler.
• Kazan kapasitesinin modülasyonlu biçimde yönetilmesine katkı sağlar.
• Ateşleme öncesi ve sonrasında gaz emniyetini korumaya yardımcı olur.
• Elektronik karttan gelen yanma komutlarına kontrollü tepki verir.
• Alevin kararlı ve düşük emisyonlu biçimde oluşmasını destekler.

Gaz Valfi ile Fan Arasındaki Çalışma İlişkisi

Premix kazanlarda gaz valfi ve brülör fanı birbirinden bağımsız çalışan iki parça değildir. Fan devri arttıkça yanma havası miktarı yükselir ve venturi içerisindeki basınç karakteristiği değişir. Gaz valfi bu değişime uyum sağlayarak brülöre iletilen gaz miktarının hava debisiyle orantılı kalmasına yardımcı olur.

Fan hızı, gaz valfi ayarı veya venturi yapısından herhangi biri uyumsuz olduğunda yanma oranı bozulabilir. Bu nedenle gaz valfi değişiminden sonra yalnızca ateşlemenin gerçekleşmesi yeterli kabul edilmemelidir. Düşük ve yüksek kapasitede baca gazı analizi yapılarak yanma değerlerinin üretici sınırlarında olduğu doğrulanmalıdır.

Baymak Lectus RMH 115 kW Uyumluluğu

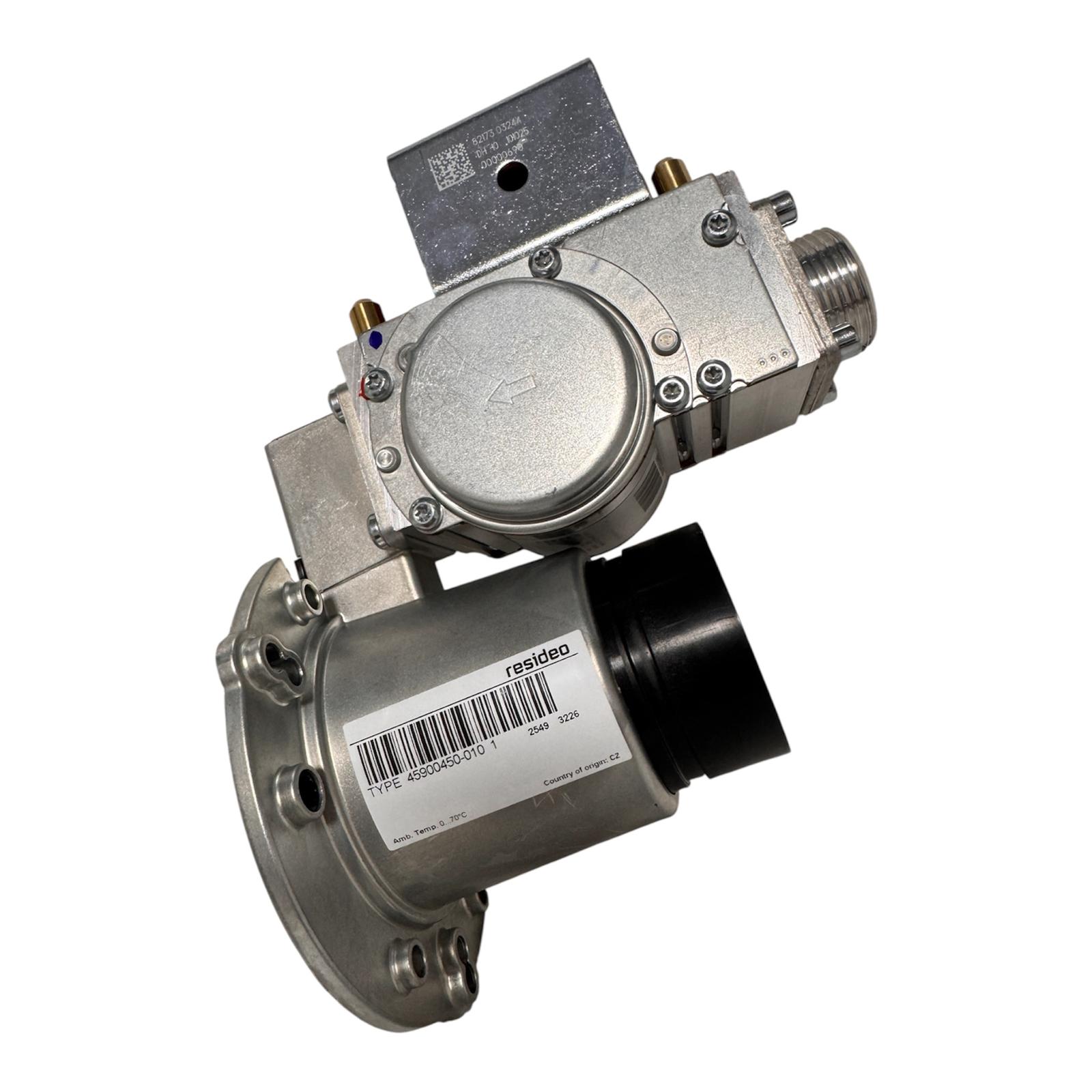

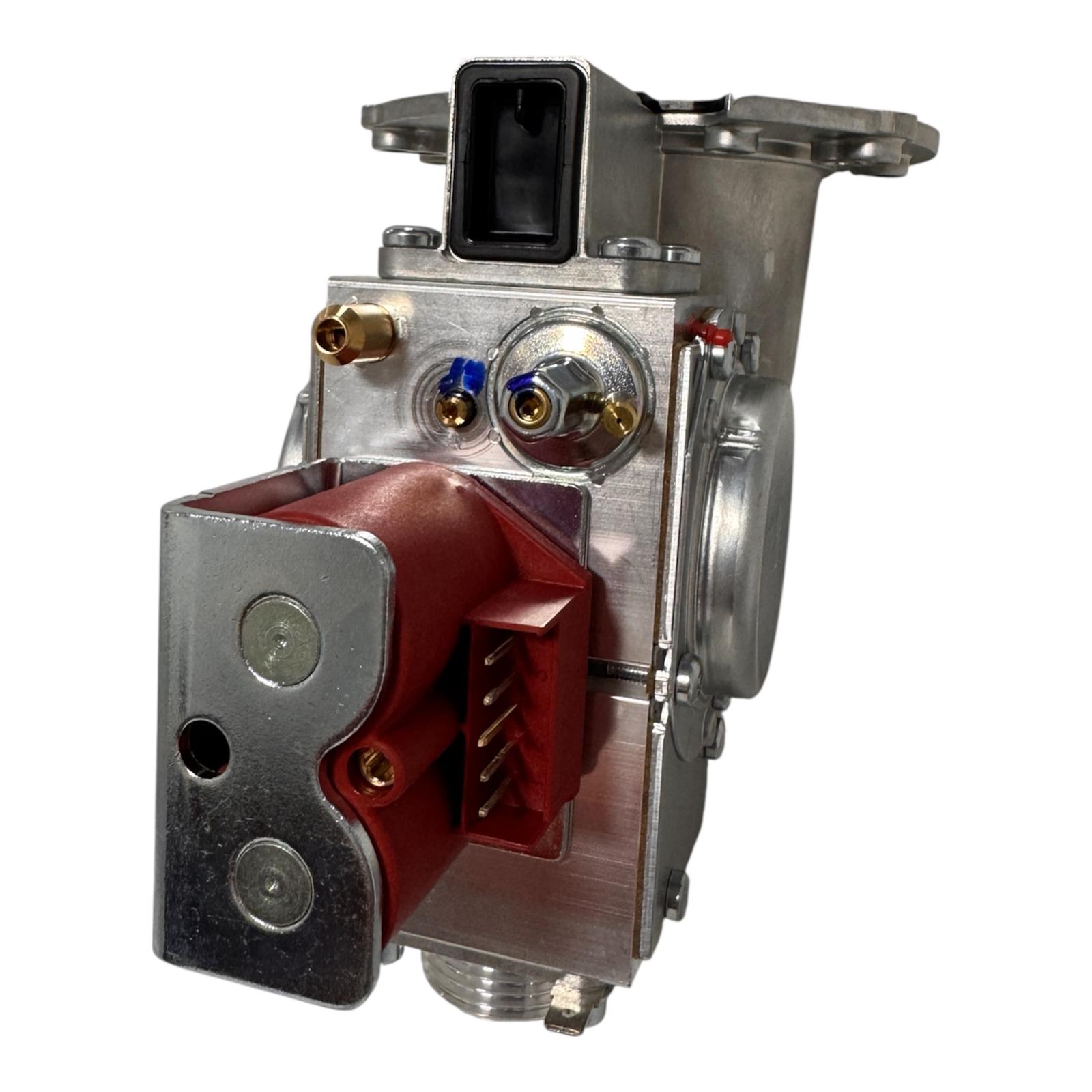

RMH122627 komple gaz valfi, Baymak Lectus RMH 115 kW duvar tipi yoğuşmalı kazanlarda kullanılan GB-ND 057 XP gaz kontrol sistemiyle uyumluluk açısından değerlendirilir. Aynı gaz valfi ailesinde farklı bağlantı çapı, bobin yapısı, elektronik kontrol karakteristiği veya gaz tipi için üretilmiş seçenekler bulunabilir.

Ürünün Öne Çıkan Teknik Özellikleri

• RMH122627 ürün koduyla teknik parça doğrulaması yapılabilir.
• GB-ND 057 XP model premix gaz valfi grubudur.

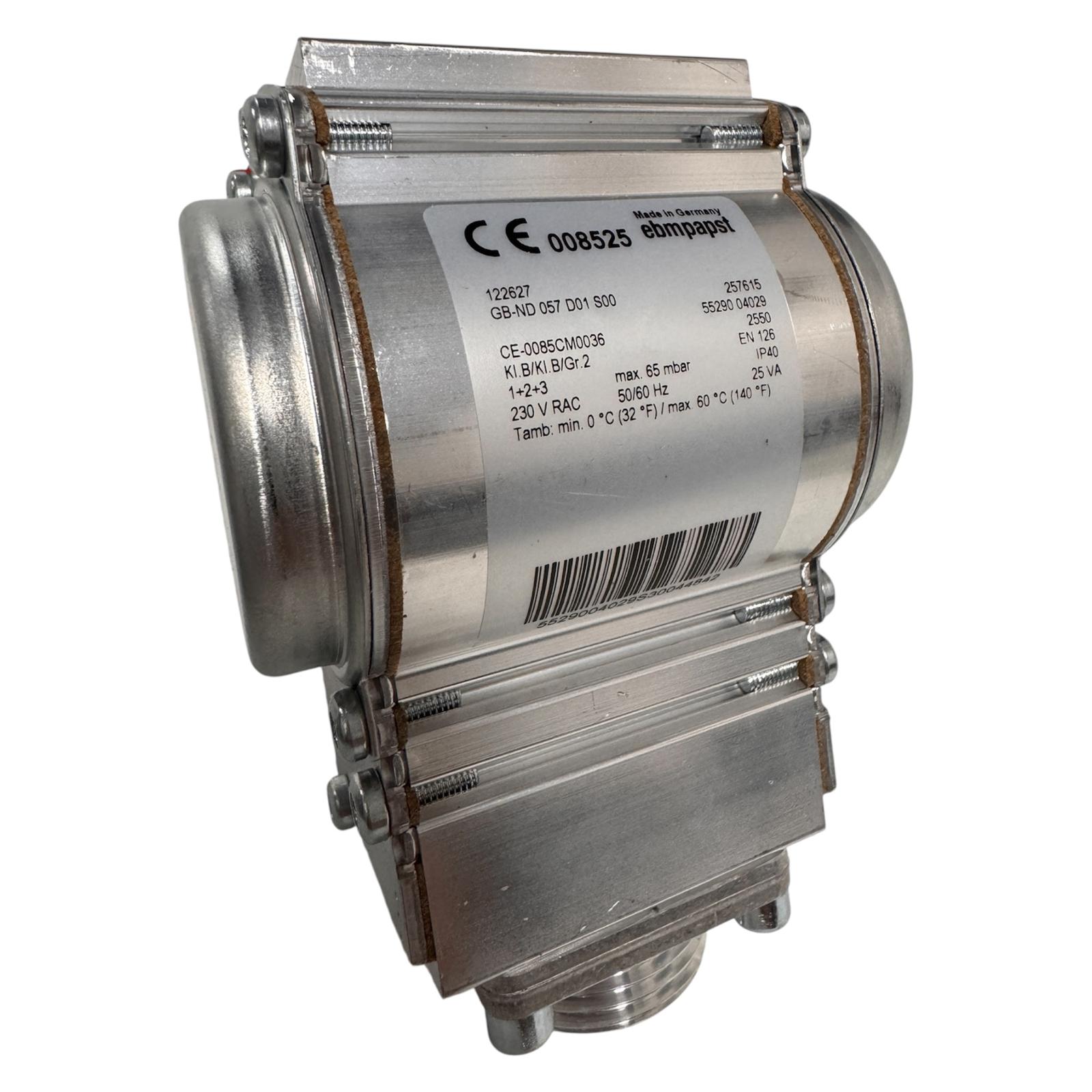

• GB-ND 057 D01 S00 model referansına sahiptir.
• 20207700 alternatif gaz valfi koduyla tanımlanır.
• Baymak Lectus RMH 115 kW kazanlarda değerlendirilir.
• Gaz geçişinin emniyetli biçimde açılıp kapatılmasını sağlar.
• Fan ve venturi sistemiyle koordineli modülasyonlu çalışma sunar.
• Kazanın ateşleme ve kapasite kontrol süreçlerine katkı sağlar.
• Doğru hava-gaz oranının korunmasına yardımcı olur.
• Yüksek kapasiteli premix yoğuşmalı kazan sistemleri için tasarlanmış komple gaz kontrol grubudur.

Gaz Valfi Arızasında Görülebilecek Belirtiler

• Fan ve ateşleme sistemi çalıştığı halde brülörde alev oluşmayabilir.
• Kazan ateşleme denemelerinden sonra gaz veya alev arızasına geçebilir.
• Gaz valfi çalışma komutuna rağmen gaz geçişi sağlamayabilir.
• Valf mekanizması kapanmadığında güvenlik açısından ciddi gaz kaçağı riski oluşabilir.
• Alev düşük veya yüksek kapasitede kararsız çalışabilir.
• Kazan modülasyon yapamayabilir veya yalnızca belirli kapasitede çalışabilir.
• Gaz valfinden titreşim, uğultu veya olağan dışı mekanik ses gelebilir.
• Valf bobini veya elektrik soketi aşırı ısınabilir.
• Brülör ateşlemesi gecikmeli veya sert biçimde gerçekleşebilir.
• Baca gazı ölçümlerinde CO, CO₂ veya O₂ sapması görülebilir.
• Kazan çalıştıktan kısa süre sonra alev kaybı yaşayabilir.

Profesyonel Arıza Tespitinde Kontrol Edilmesi Gerekenler

• Gaz giriş basıncı uygun ölçüm cihazıyla kontrol edilmelidir.
• Elektronik karttan gaz valfine çalışma komutu ulaşıp ulaşmadığı ölçülmelidir.
• Bobin ve elektrik soketlerinde açık devre, kısa devre veya temas kaybı araştırılmalıdır.
• Gaz valfi giriş ve çıkış bağlantılarında kaçak kontrolü yapılmalıdır.
• Fan devri ve devir geri bildirim sinyali doğrulanmalıdır.
• Venturi ve hava emiş hattı tıkanıklık açısından incelenmelidir.
• Ateşleme elektrodu ve iyonizasyon sistemi kontrol edilmelidir.
• Brülör yüzeyi kirlenme ve deformasyon açısından değerlendirilmelidir.
• Gaz valfinin düşük ve yüksek kapasite çalışma davranışı ölçülmelidir.
• Baca gazı analiziyle CO, CO₂ ve O₂ değerleri doğrulanmalıdır.
• Gaz tipi ve cihaz parametrelerinin uygunluğu kontrol edilmelidir.

Doğru Gaz Valfi Seçimi İçin Nelere Dikkat Edilmelidir?

Gaz valfi seçiminde dış görünüş veya yalnızca cihaz markası yeterli değildir. Aynı gövdeye benzeyen valfler farklı gaz tipi, kapasite, kontrol sinyali veya bağlantı düzenine sahip olabilir.

• RMH122627 ürün kodu doğrulanmalıdır.
• GB-ND 057 XP model bilgisi kontrol edilmelidir.
• GB-ND 057 D01 S00 referansı mevcut parça ile karşılaştırılmalıdır.
• 20207700 alternatif ürün kodu doğrulanmalıdır.
• Baymak Lectus RMH 115 kW cihaz modeli kontrol edilmelidir.
• Gaz giriş ve çıkış bağlantılarının ölçüsü aynı olmalıdır.
• Elektrik soketlerinin pin sayısı ve bağlantı yönü karşılaştırılmalıdır.
• Venturi, fan ve gaz borusu bağlantı noktaları doğrulanmalıdır.
• Valf gövdesinin montaj yönü ve sabitleme delikleri kontrol edilmelidir.
• Eski gaz valfinin etiket ve bağlantıları net biçimde fotoğraflanmalıdır.

Montaj ve Devreye Alma Bilgilendirmesi

Gaz valfi değişiminden önce cihaz kapatılmalı; elektrik ve ana gaz beslemesi güvenli şekilde kesilmelidir. Gaz hattında kalan basınç, servis prosedürüne uygun biçimde kontrol edilmelidir. Eski valfin soketleri, gaz bağlantıları, venturi bağlantısı ve montaj yönü söküm öncesinde kayıt altına alınmalıdır.

Yeni gaz valfi monte edilirken gaz hattı contaları ve sızdırmazlık yüzeyleri kontrol edilmeli, bağlantılar üretici tork değerlerine uygun şekilde sıkılmalı ve elektrik soketleri doğru terminallere bağlanmalıdır. Venturi ve fan bağlantılarında hava kaçağı bulunmamalıdır.

Montaj sonrasında gaz sızdırmazlık testi yapılmalı; ateşleme süresi, alev oluşumu, düşük ve yüksek kapasite yanma değerleri teknik cihazlarla ölçülmelidir. Gerekli gaz valfi ayarları yalnızca üretici servis prosedürü ve baca gazı analiz cihazı kullanılarak gerçekleştirilmelidir.

RMH122627 GB-ND 057 XP Teknik Ürün Özeti

RMH122627 komple gaz valfi, Baymak Lectus RMH 115 kW duvar tipi yoğuşmalı kazanların premix yanma sisteminde gaz akışını kontrol eden temel bir emniyet ve modülasyon bileşenidir. GB-ND 057 XP ve GB-ND 057 D01 S00 model bilgileriyle tanımlanan ürün, fan ve venturi sistemiyle birlikte çalışarak brülöre uygun gaz-hava karışımının gönderilmesine yardımcı olur.

Gaz geçişinin oluşmaması, valfin kapanmaması, modülasyon kaybı, ateşleme başarısızlığı veya kararsız alev durumlarında servis tarafından kontrol edilerek değişim için değerlendirilir. Doğru ürün seçimi için RMH122627, 20207700, GB-ND 057 D01 S00 referansları, elektrik soketleri ve mekanik bağlantılar birlikte doğrulanmalıdır.

Kombi Parça Deposu Proser Uyumluluk Desteği

RMH122627 GB-ND 057 XP komple gaz valfinin cihazınıza uygunluğunu doğrulamak için mevcut valfin ürün etiketini, model ve referans kodlarını, elektrik soketlerini, gaz bağlantılarını, venturi bağlantısını ve kazan model etiketini bizimle paylaşabilirsiniz. Kombi Parça Deposu Proser olarak Baymak Lectus RMH 115 kW gaz valfi seçiminde teknik karşılaştırma desteği sağlıyoruz.

Önemli Bilgilendirme

Gaz valfi, premix yoğuşmalı kazanın yakıt akışını, ateşleme güvenliğini ve yanma kapasitesini doğrudan etkileyen kritik bir parçadır. Farklı model, bağlantı yapısı veya kontrol karakteristiğine sahip gaz valfi kullanılması ateşleme arızasına, gaz kaçağına, yanma dengesizliğine ve yüksek karbonmonoksit oluşumuna neden olabilir.

Sipariş öncesinde RMH122627 ürün kodu, GB-ND 057 XP ve GB-ND 057 D01 S00 model bilgileri, 20207700 alternatif kodu, Baymak Lectus RMH 115 kW cihaz modeli, gaz bağlantıları ve elektrik soketleri mutlaka kontrol edilmelidir. Montaj, gaz sızdırmazlık testi ve yanma ayarı uzman teknik servis tarafından gerçekleştirilmelidir.
