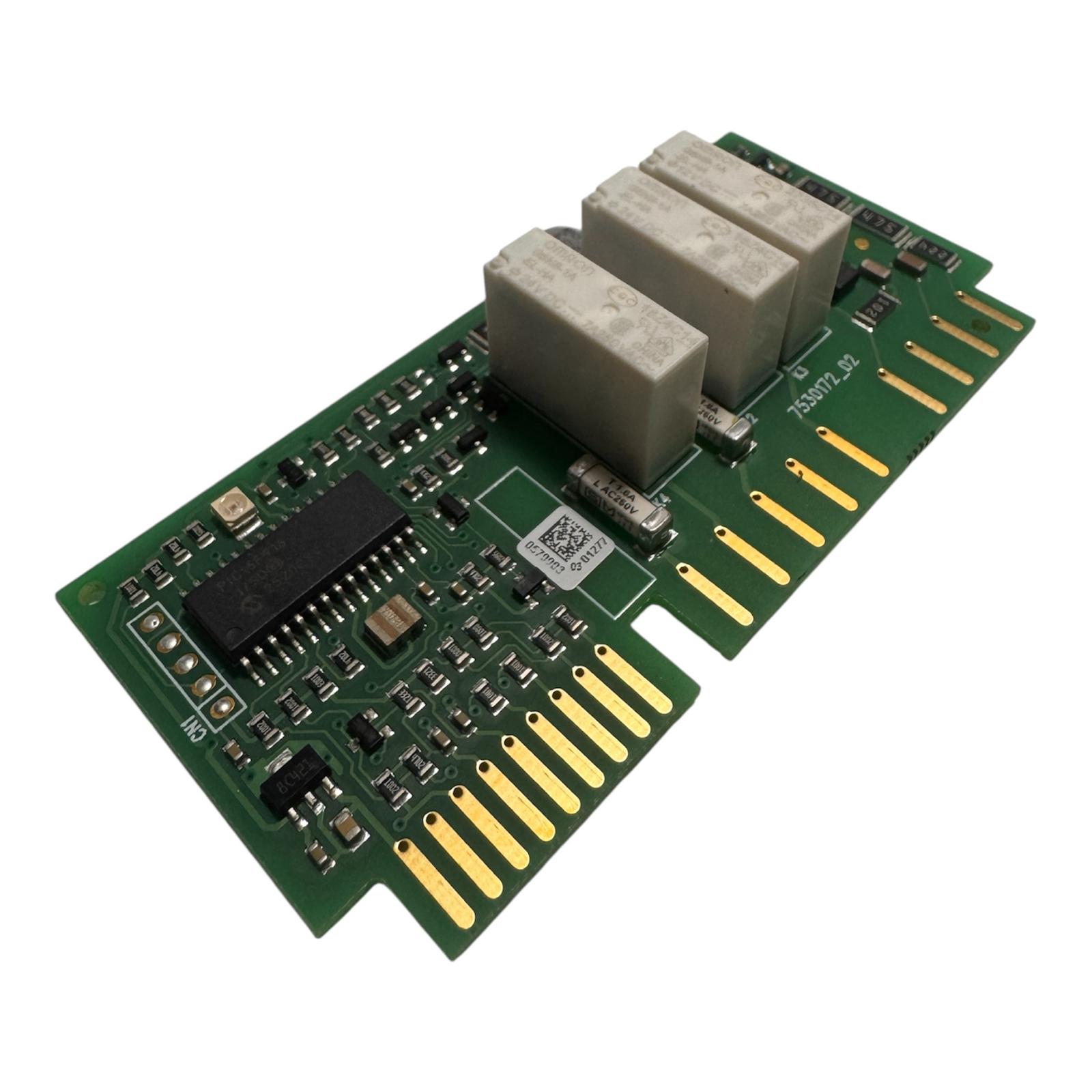

SU-01 Güvenlik Kartı Ne İşe Yarar?

SU-01 güvenlik kartı, yoğuşmalı kazanın çalışma sürecinde emniyet açısından değerlendirilmesi gereken elektronik sinyallerin izlenmesine yardımcı olur. Kazan kontrol sisteminden ve bağlı güvenlik bileşenlerinden gelen veriler, cihazın çalışma koşullarının uygun olup olmadığının belirlenmesinde kullanılır.

Kart, ana kontrol sistemiyle birlikte çalışarak güvenlik zincirinin bütünlüğünün korunmasına katkı sağlar. Sistemde kabul edilebilir çalışma sınırlarının dışında bir durum algılandığında cihazın çalışmasının sınırlandırılması, durdurulması veya arıza konumuna geçirilmesi gibi koruyucu süreçlerde görev üstlenebilir.

Kazan Güvenlik Sistemindeki Teknik Görevi

Yüksek kapasiteli yoğuşmalı kazanlarda çalışma güvenliği tek bir sensör veya kontrol elemanına bağlı değildir. Elektronik kartlar, sıcaklık sensörleri, basınç elemanları, alev kontrol sistemi ve diğer emniyet bileşenleri koordineli olarak çalışır. SU-01 güvenlik kartı, bu kontrol yapısı içerisinde güvenlik sinyallerinin değerlendirilmesine ve ana yönetim sistemiyle paylaşılmasına yardımcı olur.

Kartın doğru çalışması; besleme geriliminin, soket bağlantılarının, haberleşme hatlarının ve bağlı güvenlik bileşenlerinin sağlam olmasına bağlıdır. Soket temassızlığı, nem, kısa devre veya yanlış kart revizyonu, kazan kontrol sisteminin emniyet zincirini doğru biçimde değerlendirememesine neden olabilir.

• Güvenlik kontrol süreçlerinin elektronik olarak izlenmesine yardımcı olur.
• Ana kontrol sistemiyle emniyet verilerinin paylaşılmasını destekler.
• Kazan çalışma izinlerinin güvenli koşullara göre değerlendirilmesine katkı sağlar.
• Koruma fonksiyonlarının doğru zamanda devreye alınmasını destekler.
• Emniyet zincirindeki elektronik bağlantı bütünlüğünün korunmasına yardımcı olur.
• Arıza teşhisi ve güvenlik kontrol süreçlerinde önemli veri sağlar.

Baymak Lectus ve Remeha Quinta Pro Uyumluluğu

RMH127849 kodlu SU-01 güvenlik kartı, Baymak Lectus ve Remeha Quinta Pro 45–115 kW yoğuşmalı kazanların elektronik güvenlik altyapısıyla uyumluluk açısından değerlendirilir. Aynı dış görünüme sahip güvenlik kartlarında P/N, firmware, Art. No veya kart revizyonu farklı olabilir.

Firmware F1.5 ve Kart Revizyonunun Önemi

Elektronik kazan kartlarında firmware, kartın bağlı sistemlerle nasıl haberleşeceğini ve hangi kontrol mantığıyla çalışacağını belirleyen yazılım katmanıdır. Aynı kart ailesi içerisinde farklı firmware sürümleri, farklı cihaz modelleri veya elektronik donanım revizyonları için hazırlanmış olabilir.

Fiziksel soketlerin uyumlu görünmesi, kartın elektronik ve yazılımsal olarak tam uyumlu olduğu anlamına gelmez. Firmware veya kart revizyonu eşleşmediğinde haberleşme sorunu, güvenlik hatası, cihazın çalışmaması veya bazı fonksiyonların beklenen biçimde devreye girmemesi söz konusu olabilir.

Ürünün Öne Çıkan Teknik Özellikleri

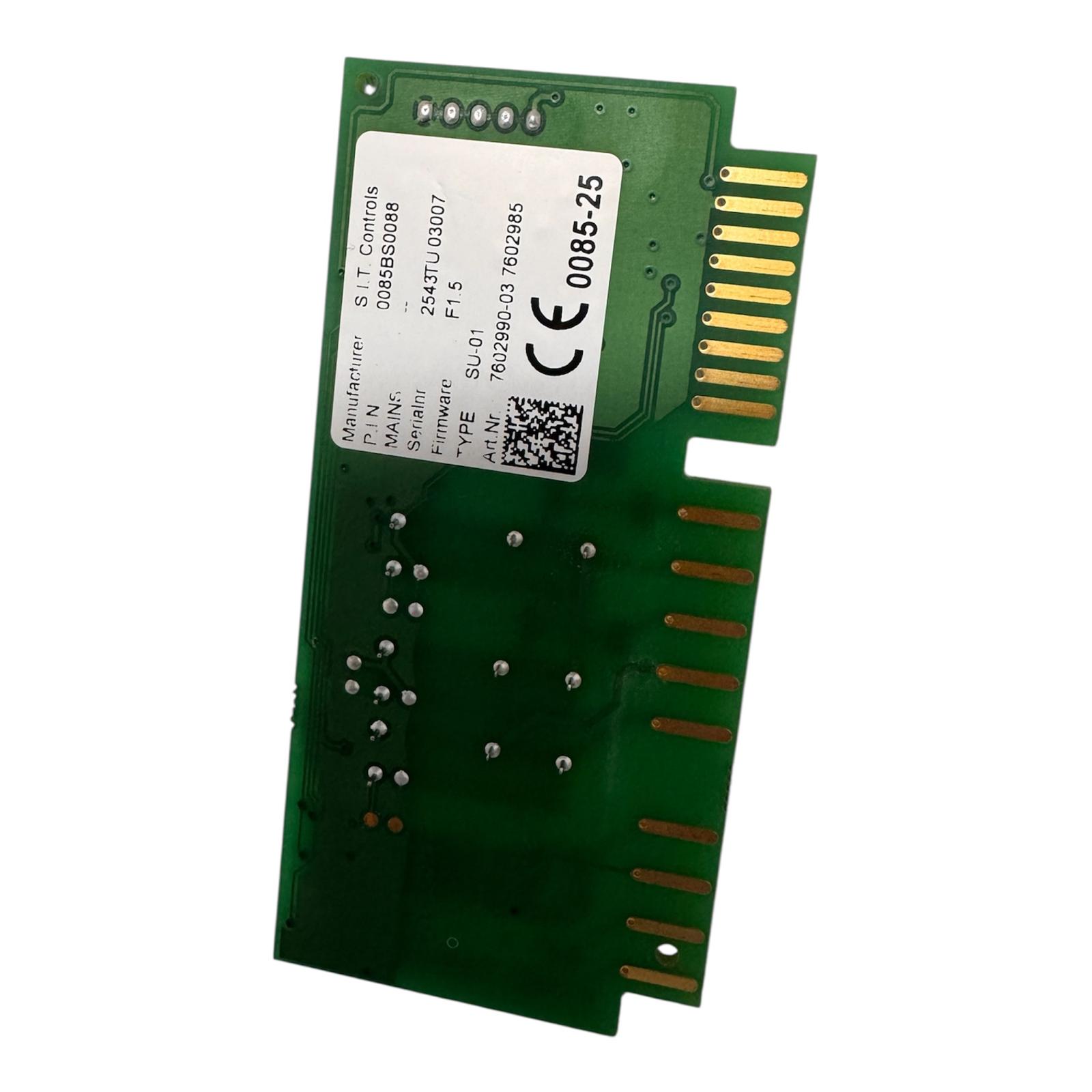

• S.I.T. Controls üretimi elektronik güvenlik kartıdır.
• SU-01 tip bilgisiyle tanımlanır.
• RMH127849 ürün koduyla teknik parça doğrulaması yapılabilir.
• 0085BS0088 P/N referansına sahiptir.
• F1.5 firmware sürümüyle tanımlanmıştır.
• 7602990-03 ve 7602985 Art. No kodlarıyla karşılaştırılabilir.
• Baymak Lectus ve Remeha Quinta Pro 45–115 kW kazanlarda değerlendirilir.
• Kazanın güvenli çalışma süreçlerinin izlenmesine yardımcı olur.
• Ana kontrol sistemiyle emniyet fonksiyonlarının koordinasyonunu destekler.
• Doğru kart ve yazılım eşleşmesiyle güvenlik sisteminin kararlı çalışmasına katkı sağlar.

Güvenlik Kartı Arızasında Görülebilecek Belirtiler

• Kazan çalışma şartları uygun olduğu halde devreye girmeyebilir.
• Cihaz güvenlik veya elektronik kontrolle ilişkili arıza kodu verebilir.
• Ana kontrol kartı ile güvenlik modülü arasında haberleşme kesilebilir.
• Kazan ateşleme sırasını başlatmadan koruma konumuna geçebilir.
• Cihaz çalışma sırasında beklenmedik biçimde durabilir.
• Kart soketleri hareket ettirildiğinde arıza geçici olarak değişebilir.
• Kart üzerinde kararma, yanık izi veya elektronik bileşen hasarı görülebilir.
• Nem veya yoğuşma nedeniyle devre yollarında oksitlenme oluşabilir.
• Güvenlik girişleri doğru olduğu halde kart tarafından hatalı değerlendirilebilir.
• Cihaz reset sonrasında kısa süre çalışıp yeniden arızaya geçebilir.

Profesyonel Arıza Tespitinde Kontrol Edilmesi Gerekenler

• Güvenlik kartına uygun elektrik beslemesinin ulaşıp ulaşmadığı ölçülmelidir.
• Ana kontrol kartı ile SU-01 arasındaki haberleşme hattı test edilmelidir.
• Soket terminallerinde gevşeme, oksitlenme veya ısınma kontrol edilmelidir.
• Kablo grubunda kopukluk, kısa devre veya izolasyon hasarı araştırılmalıdır.
• Kart üzerindeki sigorta ve elektronik bileşenler incelenmelidir.
• Bağlı emniyet sensörleri ve termostatlar ayrı ayrı kontrol edilmelidir.
• Kart üzerinde su, nem veya yoğuşma teması bulunup bulunmadığı değerlendirilmelidir.
• Cihaz arıza geçmişi servis ekipmanı üzerinden okunmalıdır.
• Firmware ve kart revizyonu cihaz servis bilgileriyle karşılaştırılmalıdır.
• Topraklama ve şebeke gerilimi kalitesi kontrol edilmelidir.

Doğru Güvenlik Kartı Seçimi İçin Nelere Dikkat Edilmelidir?

Elektronik güvenlik kartlarında dış görünüş benzerliği tam uyumluluk anlamına gelmez. Ürün kodu, P/N, firmware, Art. No, soket düzeni ve cihaz modeli birlikte eşleştirilmelidir.

• RMH127849 ürün kodu doğrulanmalıdır.
• S.I.T. Controls üretici bilgisi kontrol edilmelidir.
• SU-01 tip kodu mevcut kartla karşılaştırılmalıdır.
• 0085BS0088 P/N bilgisi aynı olmalıdır.
• F1.5 firmware sürümü doğrulanmalıdır.
• 7602990-03 ve 7602985 ürün referansları kontrol edilmelidir.
• Baymak Lectus veya Remeha Quinta Pro cihazın tam modeli belirlenmelidir.
• Cihazın 45–115 kW kapasite grubunda olduğu doğrulanmalıdır.
• Soket sayısı, pin düzeni ve kart sabitleme noktaları karşılaştırılmalıdır.
• Mevcut kartın ön ve arka yüz etiketleri net biçimde fotoğraflanmalıdır.

Montaj ve Devreye Alma Bilgilendirmesi

Güvenlik kartı değiştirilmeden önce kazan kapatılmalı, elektrik ve gaz beslemesi tamamen kesilmelidir. Elektronik devrelerde kalan gerilimin güvenli seviyeye düşmesi için gerekli süre beklenmeli ve mevcut kartın bütün soketleri sökülmeden önce fotoğraflanmalıdır.

Yeni kart antistatik çalışma kurallarına uygun biçimde tutulmalı, kart yüzeyindeki elektronik bileşenlere elle temas edilmemelidir. Soketler doğru yuvalarına zorlanmadan yerleştirilmeli, kart sabitleme noktalarına tam oturtulmalı ve kablo tesisatı sıcak yüzeylerden uzak tutulmalıdır.

Montaj sonrasında ana kart haberleşmesi, güvenlik girişleri, ateşleme sırası, fan çalışması, gaz valfi kumandası ve cihaz emniyet fonksiyonları kontrol edilmelidir. Gerekli durumlarda cihaz parametreleri ve kart yazılım uyumu servis ekipmanıyla doğrulanmalıdır.

SU-01 RMH127849 Teknik Ürün Özeti

S.I.T. Controls SU-01 güvenlik kartı, Baymak Lectus ve Remeha Quinta Pro RMH 45–115 kW yoğuşmalı kazanlarda güvenlik kontrol süreçlerinin elektronik olarak yönetilmesine yardımcı olan özel bir emniyet modülüdür. RMH127849, 0085BS0088, 7602990-03 ve 7602985 kodları ürün doğrulamasında kullanılan temel referanslardır.

F1.5 firmware sürümü, kartın cihaz elektronik altyapısıyla uyumunda önemli bir seçim kriteridir. Haberleşme hatası, emniyet kontrol problemi, elektronik bileşen hasarı veya kart üzerinde nem teması durumunda uzman servis tarafından kontrol edilerek değişim için değerlendirilir.

Kombi Parça Deposu Proser Uyumluluk Desteği

SU-01 RMH127849 güvenlik kartının cihazınıza uygunluğunu doğrulamak için mevcut kartın ön ve arka yüz etiketlerini, P/N bilgisini, firmware sürümünü, Art. No kodlarını, soket yapısını ve kazan model etiketini bizimle paylaşabilirsiniz. Kombi Parça Deposu Proser olarak Baymak Lectus ve Remeha Quinta Pro güvenlik kartı seçiminde teknik karşılaştırma desteği sağlıyoruz.

Önemli Bilgilendirme

SU-01 güvenlik kartı, yoğuşmalı kazanın emniyet kontrol yapısında görev alan kritik bir elektronik modüldür. Farklı P/N, firmware, kart revizyonu veya soket yapısına sahip ürün kullanılması cihazın çalışmamasına, haberleşme hatasına veya güvenlik fonksiyonlarının yanlış değerlendirilmesine neden olabilir.

Sipariş öncesinde RMH127849 ürün kodu, SU-01 tip bilgisi, 0085BS0088 P/N, F1.5 firmware, 7602990-03 / 7602985 Art. No bilgileri ve cihaz modeli mutlaka karşılaştırılmalıdır. Montaj ve çalışma testleri uzman teknik servis tarafından gerçekleştirilmelidir.
