Primer PCU-04 Kontrol Kartı Ne İşe Yarar?

Primer PCU-04 kontrol kartı, yoğuşmalı kazanın çalışma mantığını yöneten merkezi elektronik birimdir. Isıtma talebi oluştuğunda sistemdeki sıcaklık sensörleri, basınç elemanları, emniyet termostatları ve diğer geri bildirim kaynaklarından gelen verileri değerlendirir. Çalışma koşulları uygun bulunduğunda fanı devreye alır, ön havalandırma işlemini yönetir ve ateşleme sistemiyle gaz valfine gerekli komutları gönderir.

Alev meydana geldikten sonra iyonizasyon geri bildirimini takip ederek yanmanın devamlılığını kontrol eder. Isı ihtiyacına göre fan ve gaz valfi çalışma seviyelerini düzenler, pompa dolaşımını yönetir ve cihaz sıcaklıklarını sürekli izler. Emniyet sınırlarının dışına çıkılması durumunda sistemi durdurarak kazanı ve tesisatı korumaya yardımcı olur.

Kazan Çalışma Sırasındaki Teknik Görevi

Yoğuşmalı kazanların güvenli çalışabilmesi için ateşleme öncesi ve sonrası işlemler belirli bir sıra içerisinde gerçekleştirilir. Kontrol kartı ilk aşamada sensör girişlerini ve emniyet zincirini denetler. Uygun çalışma şartları sağlandığında fan çalıştırılır ve yanma odasında kontrollü hava akışı oluşturulur.

Fan devrinin uygun seviyeye ulaştığı doğrulandıktan sonra ateşleme ünitesi ve gaz valfi kumanda edilir. Brülörde alev oluştuktan sonra kart, iyonizasyon elektrodu üzerinden gelen alev sinyalini değerlendirir. Isı talebinin devam ettiği süre boyunca fan devri, gaz miktarı ve pompa dolaşımı kontrollü biçimde yönetilir.

• Isı talebi ve sensör verilerini değerlendirir.
• Fan ön süpürme ve hız kontrol sürecini yönetir.
• Gaz valfi ve ateşleme ünitesine çalışma komutu gönderir.
• Alev oluşumunu iyonizasyon sinyali üzerinden kontrol eder.
• Pompa ve yardımcı bileşenlerin çalışma zamanını belirler.
• Aşırı sıcaklık ve alev kaybı gibi durumlarda cihazı korumaya alır.
• Arıza kodlarının oluşmasına ve servis teşhisine yardımcı olur.

RMH 45–115 kW Sistem Uyumluluğu

RMH129548 Primer PCU-04 anakart, RMH 45–115 kW elektronik kontrol altyapısını kullanan Baymak Lectus ve Remeha duvar tipi yoğuşmalı kazanlarla uyumluluk açısından değerlendirilir. Aynı kazan ailesinde kapasiteye, üretim yılına, kullanılan fan modeline, gaz valfine veya yazılım revizyonuna göre farklı kart çeşitleri bulunabilir.

Kontrol Kartının Yönettiği Temel Bileşenler

• Brülör fanı ve fan devir kontrol sistemi
• Gaz valfi ve elektromanyetik gaz kontrol bileşenleri
• Ateşleme trafosu veya ateşleme ünitesi
• Ateşleme ve iyonizasyon elektrotları
• Gidiş ve dönüş suyu sıcaklık sensörleri
• Baca gazı ve emniyet sıcaklık sensörleri
• Sirkülasyon pompası ve yardımcı pompa sistemleri
• Su basınç sensörü veya basınç şalteri
• Emniyet termostatları ve güvenlik devreleri
• Kazan ekranı ve diğer elektronik haberleşme modülleri

Primer Kontrol Kartı Arızasında Görülebilecek Belirtiler

• Kazan elektrik aldığı halde çalışma sırasını başlatmayabilir.
• Fan motoruna çalışma komutu gitmeyebilir.
• Gaz valfi veya ateşleme ünitesine çıkış oluşmayabilir.
• Cihaz ateşleme işlemini tamamlayamadan arızaya geçebilir.
• Pompa çalışmayabilir veya kesintisiz şekilde devrede kalabilir.
• Sensör değerleri hatalı, sabit veya düzensiz okunabilir.
• Kazan çalışma sırasında kendiliğinden resetlenebilir.
• Kart üzerindeki rölelerden düzensiz ses gelebilir.
• Elektronik kartta kararma, yanık izi veya bileşen hasarı görülebilir.
• Fan, gaz valfi, sensör veya haberleşme arızaları oluşabilir.
• Kazan kapasite modülasyonu yapamayabilir.

Profesyonel Arıza Tespitinde Kontrol Edilmesi Gerekenler

• Kontrol kartına gelen şebeke gerilimi ölçülmelidir.
• Faz, nötr ve topraklama bağlantıları doğrulanmalıdır.
• Kart üzerindeki sigorta, röle ve güç bileşenleri incelenmelidir.
• Fan, pompa, gaz valfi ve ateşleme çıkışları kontrol edilmelidir.
• Sensör giriş değerleri üretici teknik verileriyle karşılaştırılmalıdır.
• Soketlerde gevşeme, oksitlenme veya ısınma izi araştırılmalıdır.
• Kablo grubunda kısa devre veya izolasyon hasarı bulunup bulunmadığı incelenmelidir.
• Kart üzerinde su, nem veya yoğuşma teması kontrol edilmelidir.
• Haberleşme hattı ve bağlı elektronik modüller test edilmelidir.
• Arıza geçmişi ve cihaz hata kayıtları servis ekipmanıyla değerlendirilmelidir.

Doğru Anakart Seçimi İçin Nelere Dikkat Edilmelidir?

Kazan kontrol kartı seçiminde dış görünüş benzerliği yeterli değildir. Aynı kart ailesinde farklı cihaz kapasitesi, fan tipi, yazılım ve soket düzeni için üretilmiş seçenekler bulunabilir.

• RMH129548 ürün kodu doğrulanmalıdır.
• Primer PCU-04 model bilgisi eski kartla karşılaştırılmalıdır.
• Cihazın RMH 45–115 kW grubunda olduğu kontrol edilmelidir.
• Baymak Lectus veya Remeha cihazın tam modeli belirlenmelidir.
• Eski kart üzerindeki yazılım ve donanım revizyonları incelenmelidir.
• Soket sayısı, konumu ve pin yapısı aynı olmalıdır.
• Fan, gaz valfi, pompa ve sensör bağlantıları karşılaştırılmalıdır.
• Kart üzerindeki etiket ve referans numaraları doğrulanmalıdır.
• Yeni kartın programlama veya parametre ayarı gerektirip gerektirmediği kontrol edilmelidir.

Montaj ve Devreye Alma Bilgilendirmesi

Kontrol kartı değişiminden önce kazan kapatılmalı, elektrik ve gaz beslemesi güvenli şekilde kesilmelidir. Eski kart üzerindeki bütün soketler, kablo bağlantıları ve montaj konumu söküm öncesinde kayıt altına alınmalıdır.

Yeni kart antistatik koruma kurallarına uygun şekilde monte edilmeli, soketler doğru yuvalarına zorlanmadan bağlanmalı ve topraklama bağlantısı kontrol edilmelidir. Kablo tesisatı sıcak yüzeylerden, keskin kenarlardan ve yoğuşma oluşabilecek bölgelerden uzak tutulmalıdır.

Devreye alma işleminde cihaz kapasitesi, fan modeli, sensör değerleri ve kontrol parametreleri doğrulanmalıdır. Ateşleme sırası, fan devri, gaz valfi kumandası, pompa çalışması ve emniyet fonksiyonları ayrı ayrı test edilmelidir.

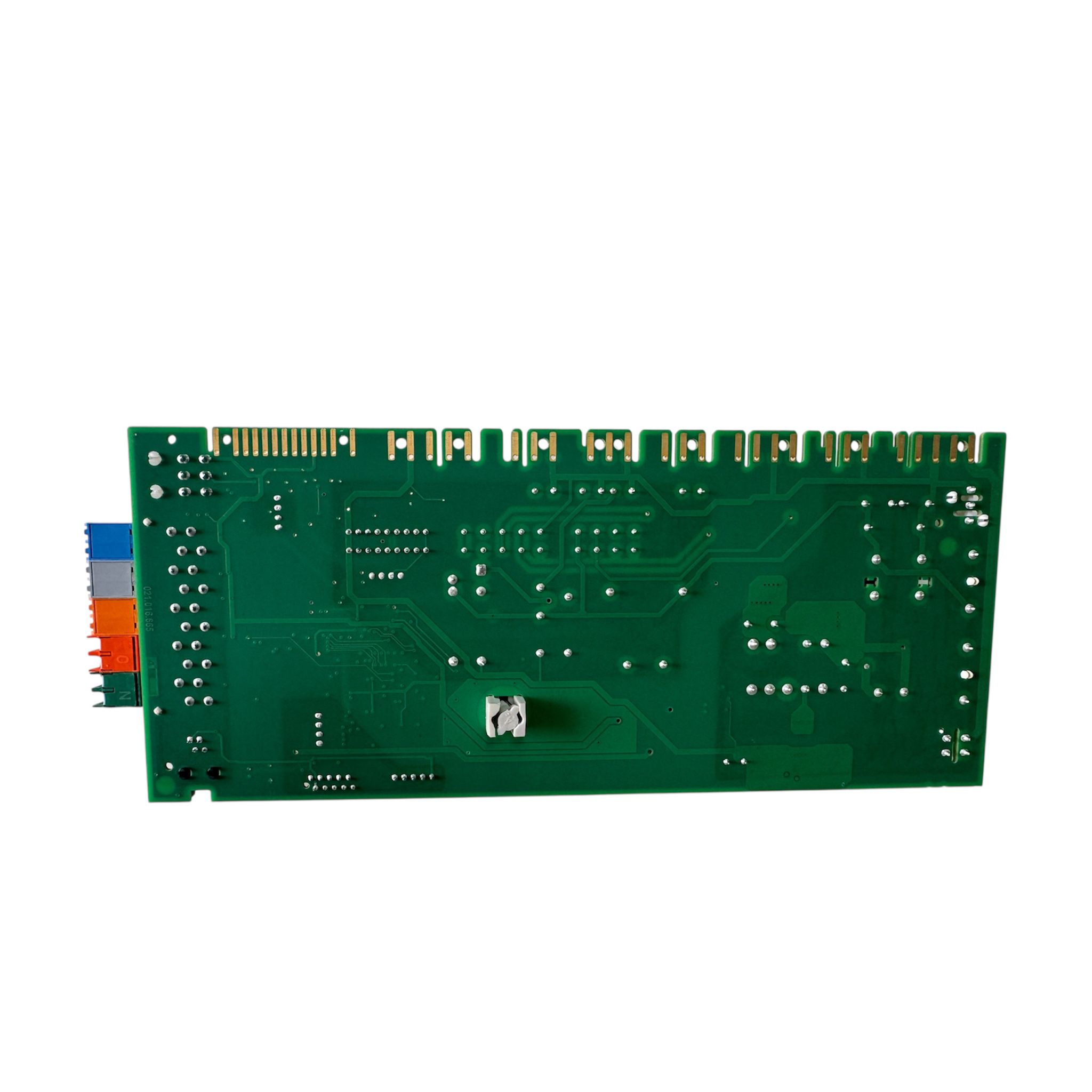

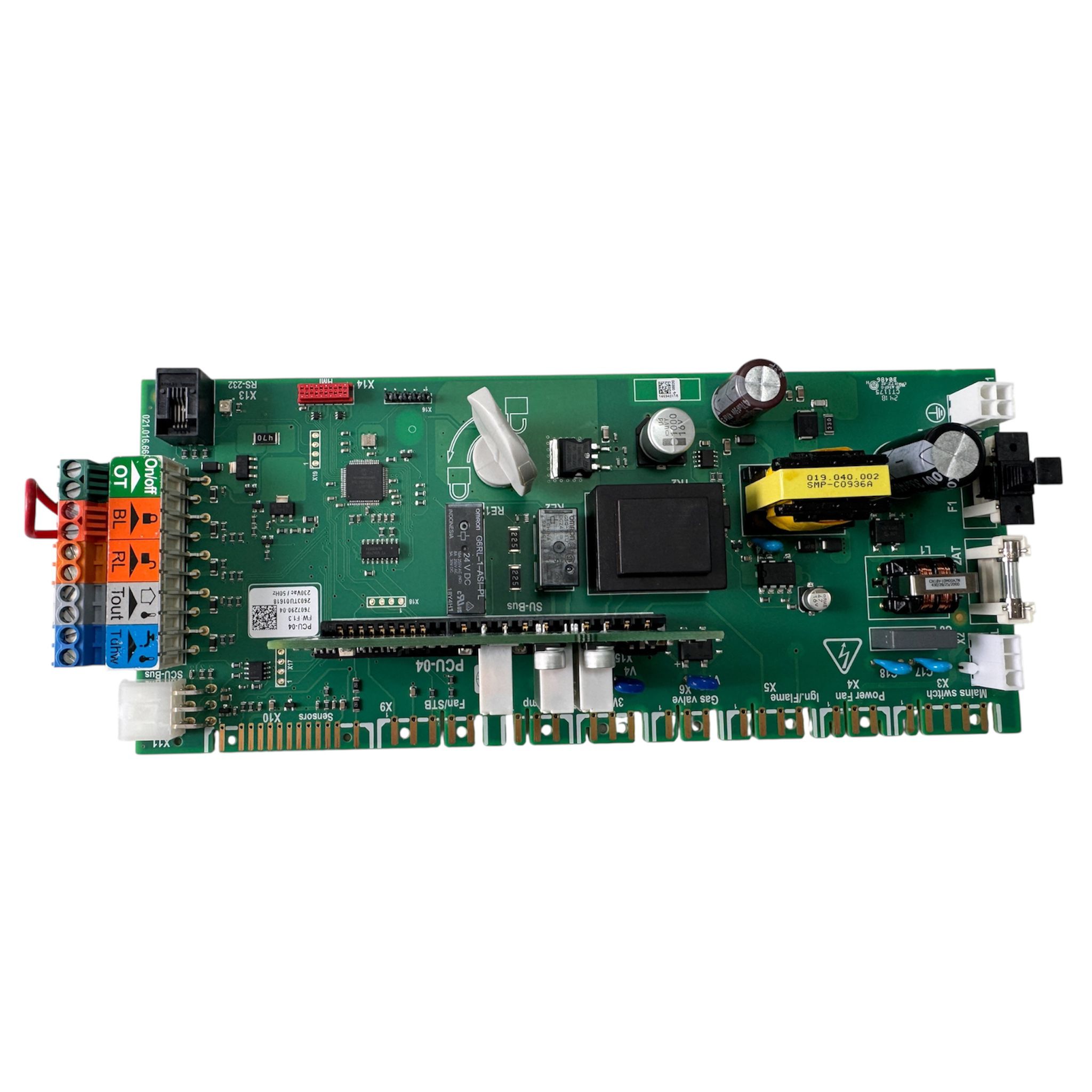

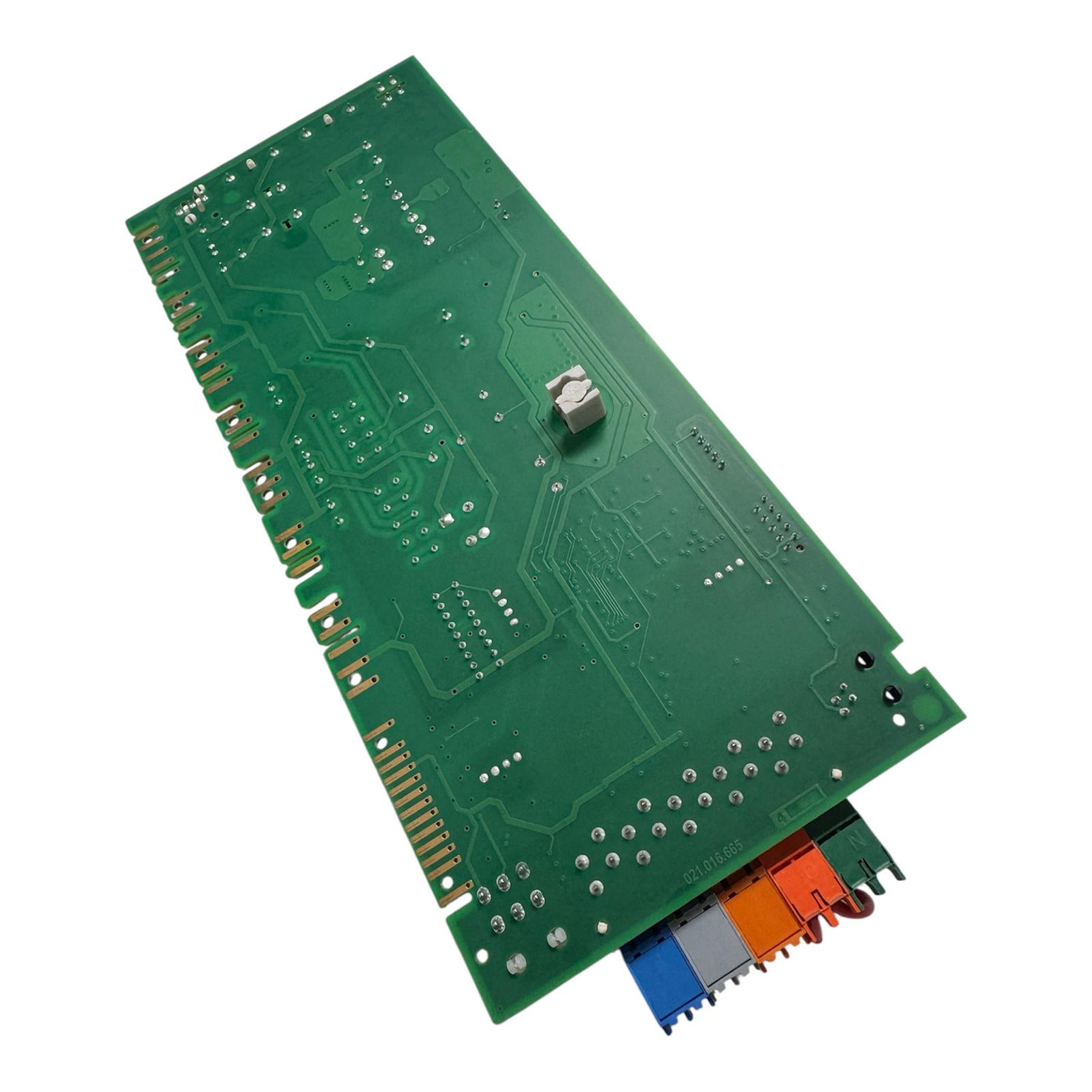

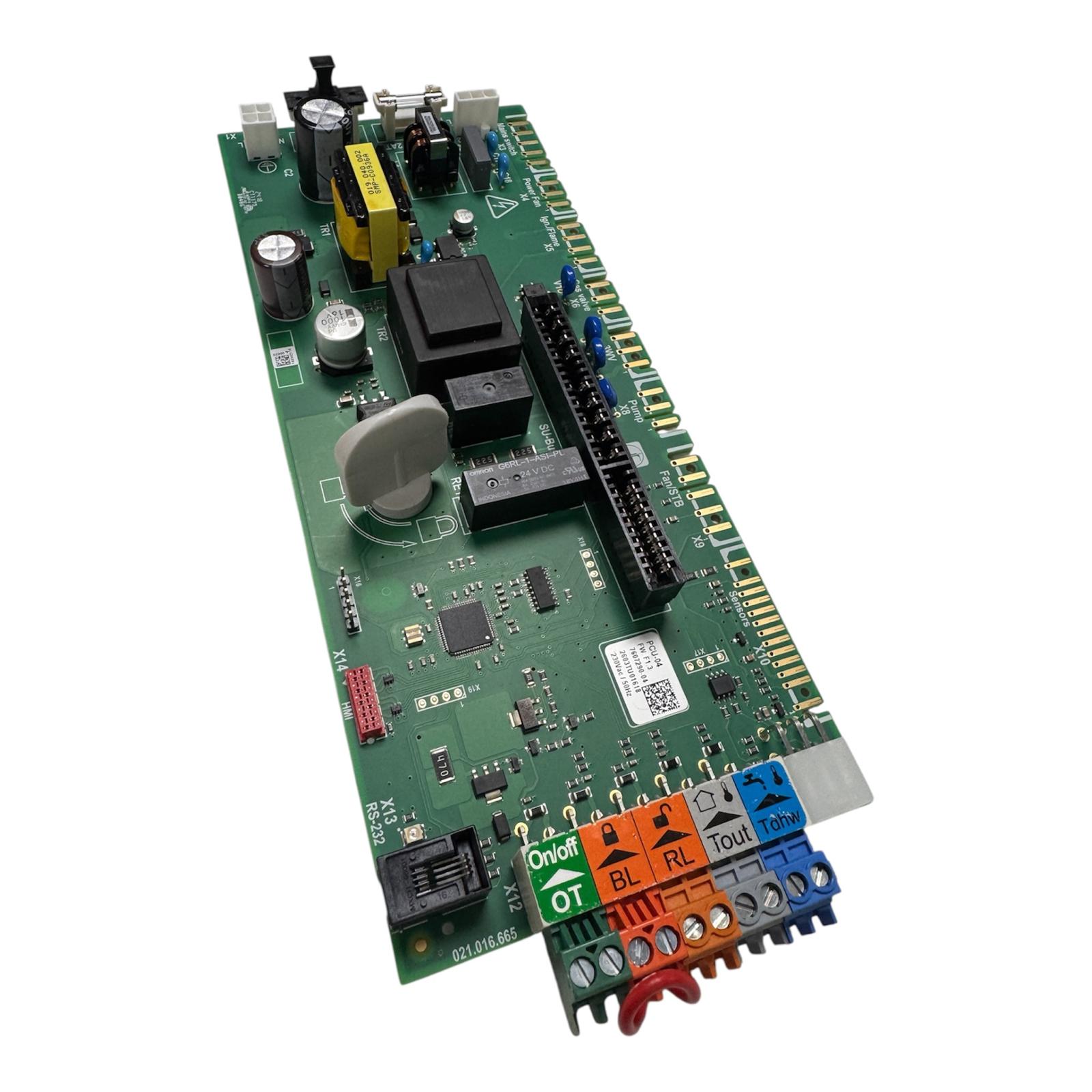

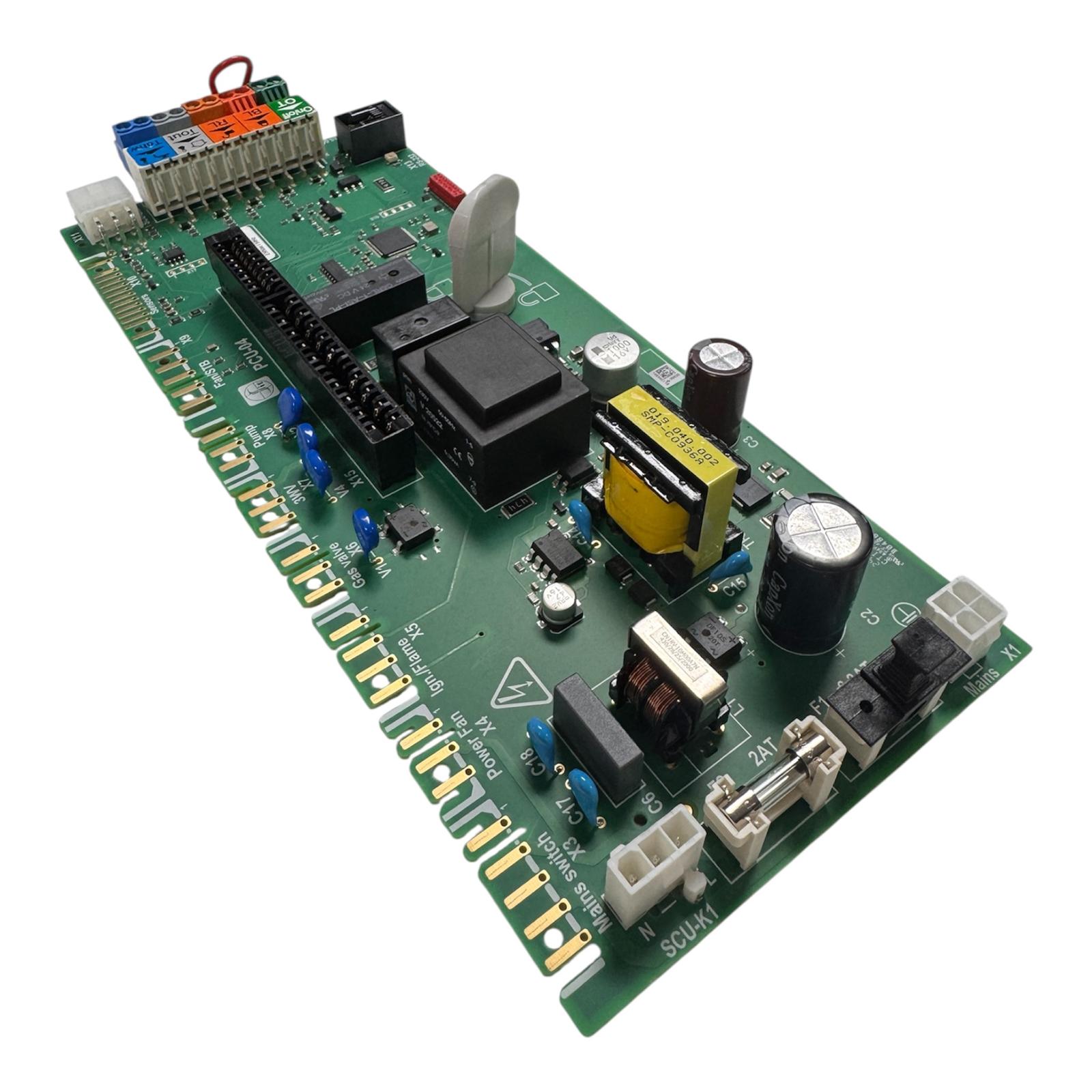

RMH129548 Primer PCU-04 Teknik Ürün Özeti

RMH129548 Primer PCU-04 kontrol kartı, RMH 45–115 kW grubundaki Baymak Lectus ve Remeha duvar tipi yoğuşmalı kazanların yanma ve temel çalışma fonksiyonlarını yöneten elektronik anakarttır. Fan, gaz valfi, ateşleme sistemi, pompa, sensörler ve emniyet devrelerinden aldığı veriler doğrultusunda cihazın çalışma sırasını düzenler.

Kontrol çıkışı arızası, haberleşme problemi, röle hasarı, sensör okuma hatası veya nem teması durumunda kazan çalışmayabilir ya da düzensiz çalışma gösterebilir. Doğru ürün seçimi için RMH129548 kodu, Primer PCU-04 bilgisi, kart revizyonu, cihaz modeli ve soket yapısı birlikte doğrulanmalıdır.

Kombi Parça Deposu Proser Uyumluluk Desteği

RMH129548 Primer PCU-04 kontrol kartının cihazınıza uygunluğunu doğrulamak için mevcut kartın ön ve arka yüz etiketlerini, soket düzenini, cihaz model etiketini ve görülen arıza kodunu bizimle paylaşabilirsiniz. Kombi Parça Deposu Proser olarak Baymak Lectus ve Remeha kazan anakartı seçiminde teknik karşılaştırma desteği sağlıyoruz.

Önemli Bilgilendirme

Primer kontrol kartı, yoğuşmalı kazanın yanma ve emniyet fonksiyonlarını yöneten kritik bir elektronik bileşendir. Farklı yazılım revizyonuna, soket yapısına veya kontrol karakteristiğine sahip kart kullanılması cihazın çalışmamasına ya da bağlı parçaların zarar görmesine neden olabilir.

Sipariş öncesinde RMH129548 ürün kodu, Primer PCU-04 model bilgisi, RMH 45–115 kW cihaz grubu, kart revizyonu ve soket düzeni mutlaka kontrol edilmelidir. Montaj, parametre ayarı ve çalışma testleri uzman teknik servis tarafından gerçekleştirilmelidir.
