ebmpapst RG148 Brülör Fanı Ne İşe Yarar?

Premix yoğuşmalı kazanlarda yanma öncesinde doğal gaz ve yanma havası kontrollü oranlarda karıştırılır. ebmpapst RG148 fan motoru, brülörün ihtiyaç duyduğu hava debisini ve basıncı oluşturarak bu karışımın hazırlanmasına yardımcı olur. Fanın meydana getirdiği hava akışı, venturi ve gaz valfi sistemi üzerinden gazın kontrollü biçimde çekilmesini ve hava ile homojen olarak karışmasını destekler.

Elektronik kontrol kartı, kazan kapasite talebine göre fan hızını düzenler. Düşük ısı ihtiyacında fan daha düşük devirde çalışırken yüksek kapasite talebinde devir artırılır. Böylece yanma sistemi, cihazın modülasyon aralığı içerisinde kontrollü ve dengeli biçimde çalışabilir.

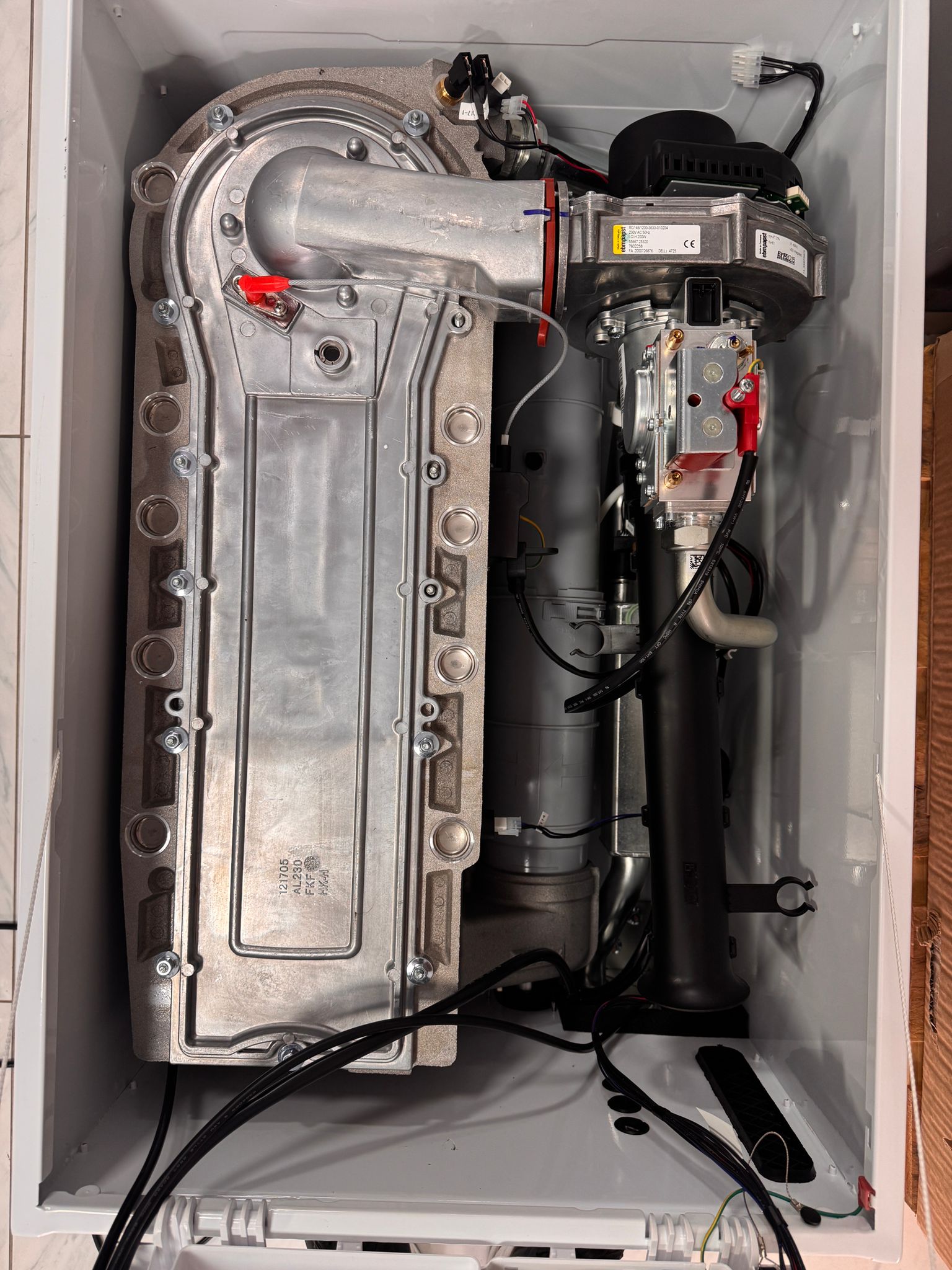

Premix Yanma Sistemindeki Mühendislik Görevi

Baymak Lectus RMH 115 kW gibi yüksek kapasiteli yoğuşmalı kazanlarda yanma kalitesi, brülöre ulaşan hava ve gaz miktarının doğru oranlarda yönetilmesine bağlıdır. Fanın oluşturduğu basınç farkı, venturi içerisindeki akış hızını ve gaz valfinin çalışma karakteristiğini doğrudan etkiler.

Fan devri ile hava debisi arasındaki ilişki elektronik kontrol sistemi tarafından yönetilir. Kontrol kartı, ısı talebi ve cihaz çalışma verilerini değerlendirerek fana uygun hız komutunu gönderir. Fanın hız geri bildirimi veya elektriksel kontrol sinyali de elektronik karta iletilerek istenen devirle gerçek fan devri karşılaştırılır.

• Brülörün ihtiyaç duyduğu yanma havasını sağlar.
• Venturi sisteminde gerekli basınç farkının oluşmasına yardımcı olur.
• Gaz valfiyle birlikte hava-gaz karışımının hazırlanmasını destekler.
• Kazan kapasitesine göre değişken devirli çalışma gerçekleştirir.
• Ateşleme öncesi yanma odasının kontrollü biçimde havalandırılmasına katkı sağlar.
• Yanma sonrası baca gazlarının tasarlanan baca güzergâhına yönlendirilmesini destekler.

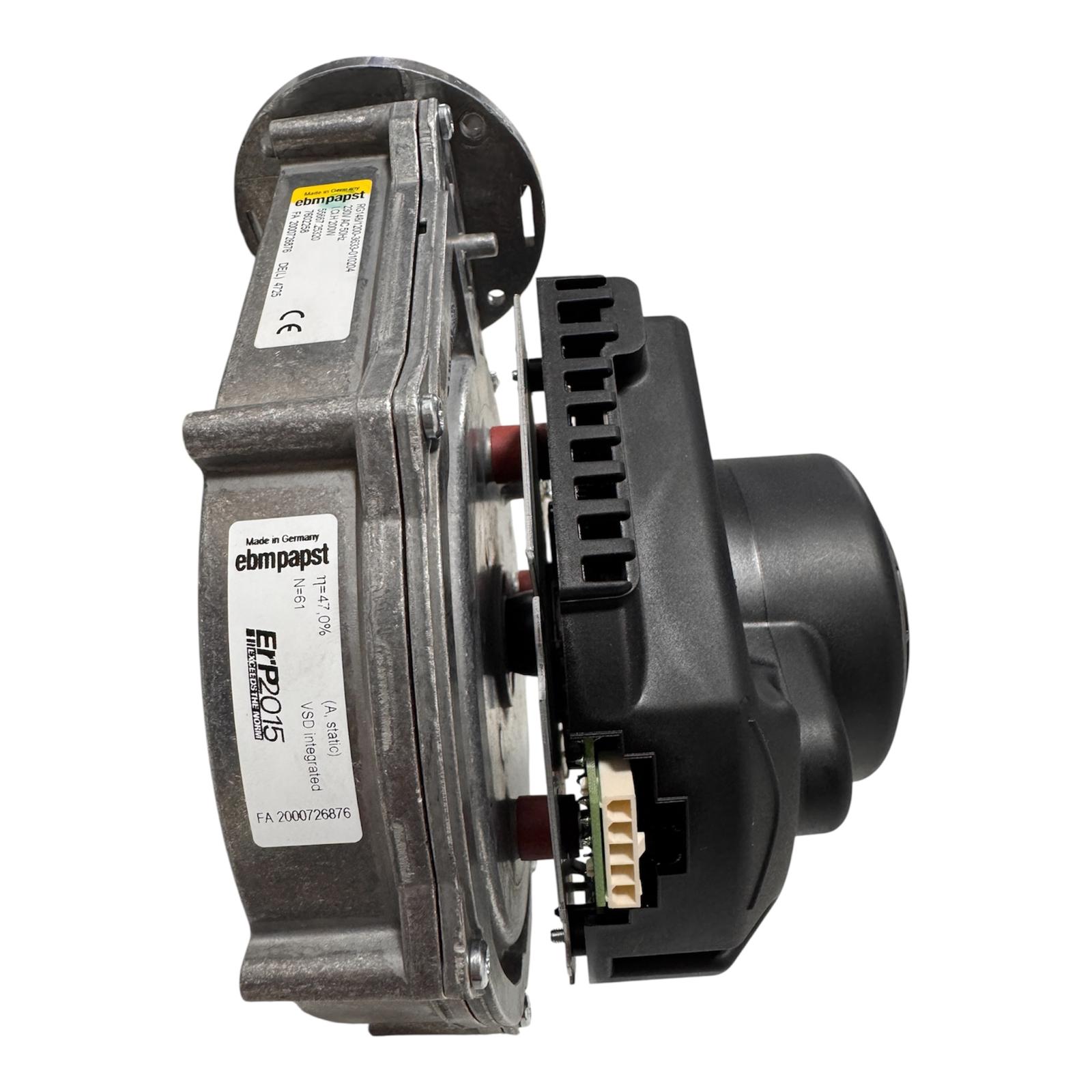

VSD Integrated Hız Kontrol Teknolojisi

VSD Integrated ifadesi, fan motorunun değişken hızda çalışmasını sağlayan elektronik sürücü sisteminin fan üzerinde bütünleşik olarak bulunduğunu belirtir. Bu yapı sayesinde fan, yalnızca sabit hızda açılıp kapanmak yerine elektronik karttan gelen komuta göre farklı devirlerde çalışabilir.

Değişken hızlı çalışma, kazan kapasitesinin ısı ihtiyacına göre ayarlanmasına yardımcı olur. Fan devrinin kontrollü biçimde azaltılması veya artırılması; gaz valfi, venturi ve brülör sistemiyle birlikte daha dengeli modülasyon elde edilmesini destekler. Fan devriyle gaz miktarı arasındaki uyum bozulduğunda alev kararsızlığı, ateşleme sorunu veya yanma değerlerinde sapma meydana gelebilir.

Baymak Lectus RMH 115 kW Uyumluluğu

RMH110187 kodlu ebmpapst RG148 brülör fanı, Baymak Lectus RMH 115 kW yoğuşmalı kazanların premix yanma sistemiyle uyumluluk açısından değerlendirilir. Benzer görünümlü RG148 fanlar farklı motor gücüne, elektronik kontrol karakteristiğine, soket yapısına veya gövde ölçüsüne sahip olabilir.

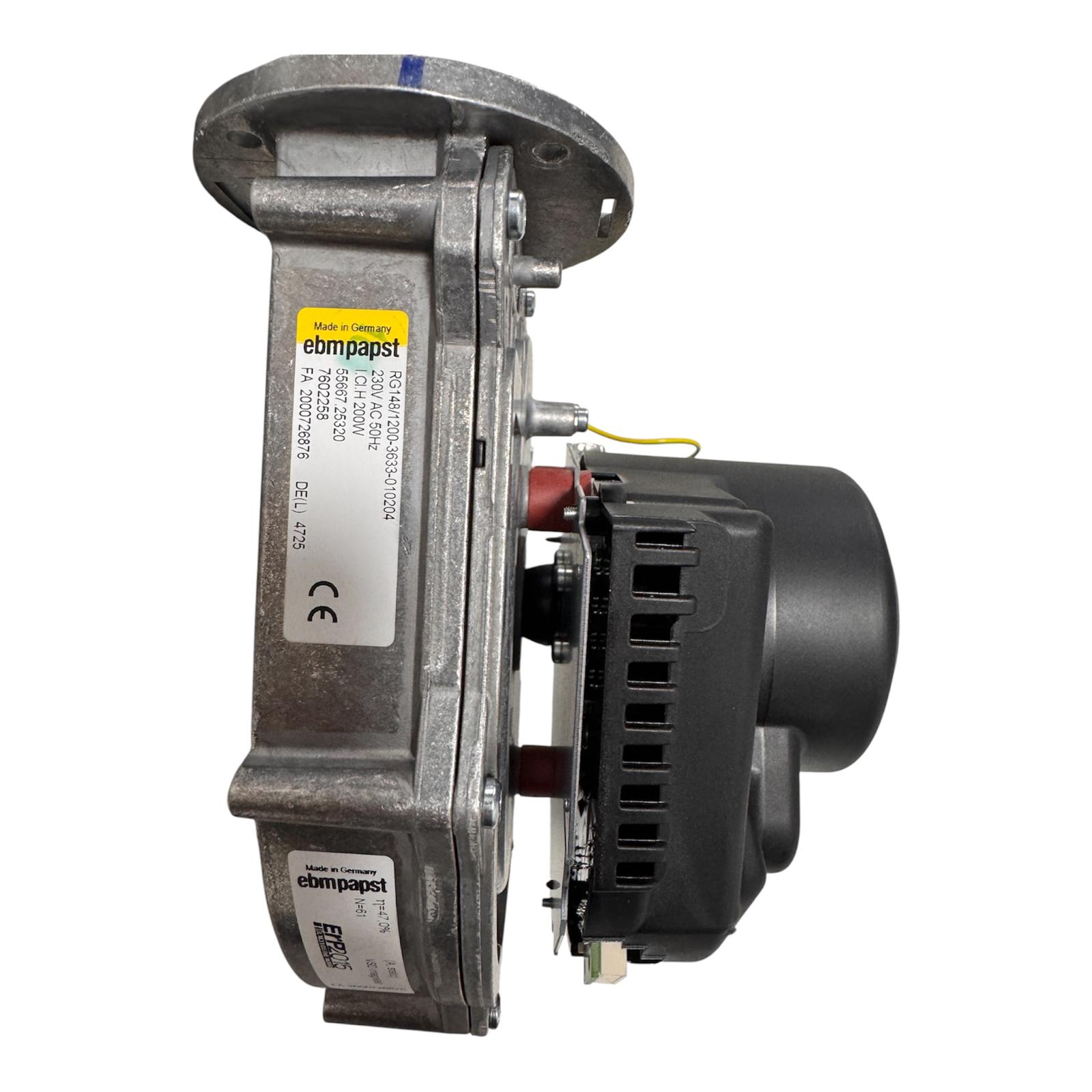

Ürünün Öne Çıkan Teknik Özellikleri

• ebmpapst marka, Almanya üretimi profesyonel brülör fanıdır.
• RG148/1200-3633-010204 tam model koduna sahiptir.
• RMH110187 ürün koduyla teknik parça doğrulaması yapılabilir.
• Baymak Lectus RMH 115 kW kazanlarda değerlendirilir.
• 230V AC ve 50Hz elektrik beslemesiyle çalışır.
• 200W motor gücüne sahiptir.
• Entegre değişken hızlı sürücü yapısı kullanır.
• ErP 2015 enerji verimliliği gerekliliklerine uygun fan teknolojisiyle tanımlanmıştır.
• Premix hava-gaz karışımının dengeli biçimde hazırlanmasına yardımcı olur.
• Kazanın modülasyonlu çalışma kapasitesini destekler.

Brülör Fanı Arızasında Görülebilecek Belirtiler

• Fan çalışma komutu aldığı halde dönmeyebilir.
• Fan düşük veya düzensiz devirde çalışabilir.
• Kazan ateşleme sırasını tamamlayamayabilir.
• Cihaz fan, hava akışı veya yanma sistemiyle ilgili arıza kodu verebilir.
• Fan motorundan sürtünme, uğultu, ıslık veya titreşim sesi gelebilir.
• Fan devri çalışma sırasında aniden düşebilir veya kesilebilir.
• Elektronik kart fan hız geri bildirimini algılayamayabilir.
• Alev kararsızlaşabilir veya kazan çalıştıktan kısa süre sonra durabilir.
• Baca gazı değerlerinde CO, CO₂ veya O₂ sapmaları oluşabilir.
• Fan elektronik modülünde aşırı ısınma ya da yanık kokusu görülebilir.
• Kazan yüksek kapasite talebinde istenen güce ulaşamayabilir.

Profesyonel Arıza Tespitinde Kontrol Edilmesi Gerekenler

• Fan girişinde 230V AC elektrik beslemesi bulunup bulunmadığı ölçülmelidir.
• Hız kontrol ve devir geri bildirim sinyalleri kontrol edilmelidir.
• Elektrik soketlerinde gevşeme, oksitlenme veya yanma izi araştırılmalıdır.
• Fan çarkının mekanik olarak serbest dönüp dönmediği değerlendirilmelidir.
• Fan rulmanlarında boşluk, sürtünme veya ses bulunup bulunmadığı incelenmelidir.
• Hava giriş kanalı, venturi ve baca hattı tıkanıklık açısından kontrol edilmelidir.
• Fan gövdesinde çatlak, deformasyon veya yoğuşma izi araştırılmalıdır.
• Gaz valfi ile fan arasındaki hava-gaz kontrol ilişkisi değerlendirilmelidir.
• Brülör yüzeyi kirlilik ve deformasyon açısından incelenmelidir.
• Baca gazı analiziyle CO, CO₂ ve O₂ değerleri ölçülmelidir.

Doğru Parça Seçimi İçin Nelere Dikkat Edilmelidir?

Brülör fanı seçiminde yalnızca marka ve ana model ailesi yeterli değildir. Fanın elektronik sürücüsü, devir karakteristiği, hava kapasitesi, soket düzeni ve mekanik bağlantı ölçüleri cihazın kontrol sistemiyle tam uyumlu olmalıdır.

• ebmpapst marka bilgisi doğrulanmalıdır.
• RG148/1200-3633-010204 tam model kodu kontrol edilmelidir.
• RMH110187 ana ürün kodu mevcut parçayla karşılaştırılmalıdır.
• 55667.25320, 7602258 ve FA 2000726876 alternatif kodları değerlendirilmelidir.
• 230V AC, 50Hz ve 200W elektrik değerleri aynı olmalıdır.
• Elektrik soketleri ve pin dizilimleri karşılaştırılmalıdır.
• Fan gövdesi, salyangoz yönü ve montaj delikleri kontrol edilmelidir.
• Venturi ve hava-gaz adaptörü bağlantısı doğrulanmalıdır.
• Baymak Lectus RMH 115 kW cihaz etiketi kontrol edilmelidir.
• Eski fanın etiketi ve bağlantılarının net fotoğrafları üzerinden karşılaştırma yapılmalıdır.

Montaj ve Devreye Alma Bilgilendirmesi

Fan motoru değiştirilmeden önce kazan kapatılmalı; elektrik ve gaz beslemesi güvenli şekilde kesilmelidir. Cihaz tamamen soğutulduktan sonra fanın elektrik soketleri, hava bağlantıları, venturi grubu ve montaj yönü kayıt altına alınmalıdır.

Yeni fan monte edilirken conta ve bağlantı yüzeyleri kontrol edilmeli, fan gövdesi zorlanmadan yerleştirilmeli ve elektrik soketleri doğru terminallere bağlanmalıdır. Hava-gaz adaptöründe kaçak bulunmamalı, fan çarkının gövdeye sürtmediği doğrulanmalıdır.

Devreye alma sonrasında fan devri, ateşleme sırası, düşük ve yüksek kapasite yanma değerleri ile baca gazı sonuçları ölçülmelidir. Gaz valfi ayarına veya yanma parametrelerine yalnızca üretici servis prosedürleri doğrultusunda müdahale edilmelidir.

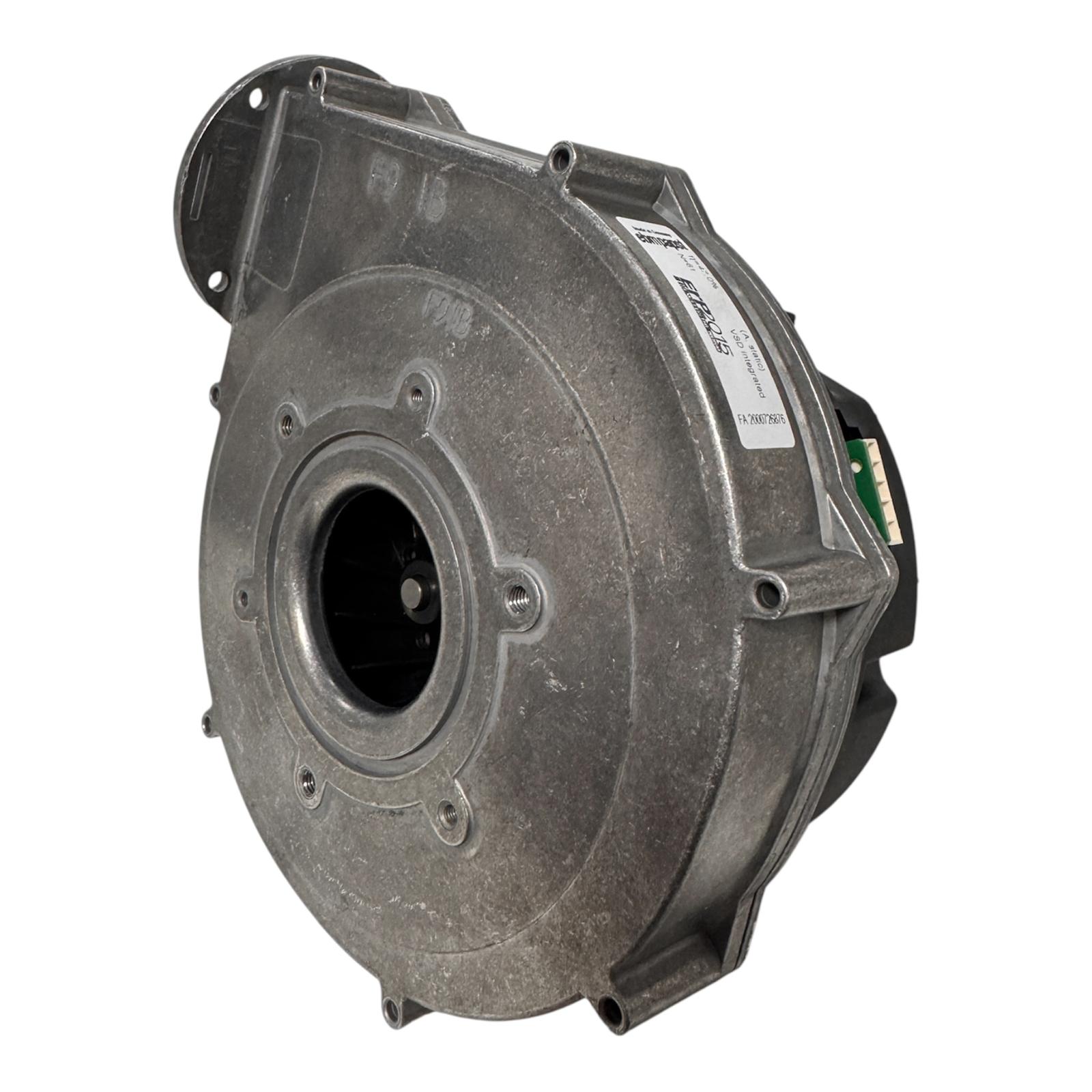

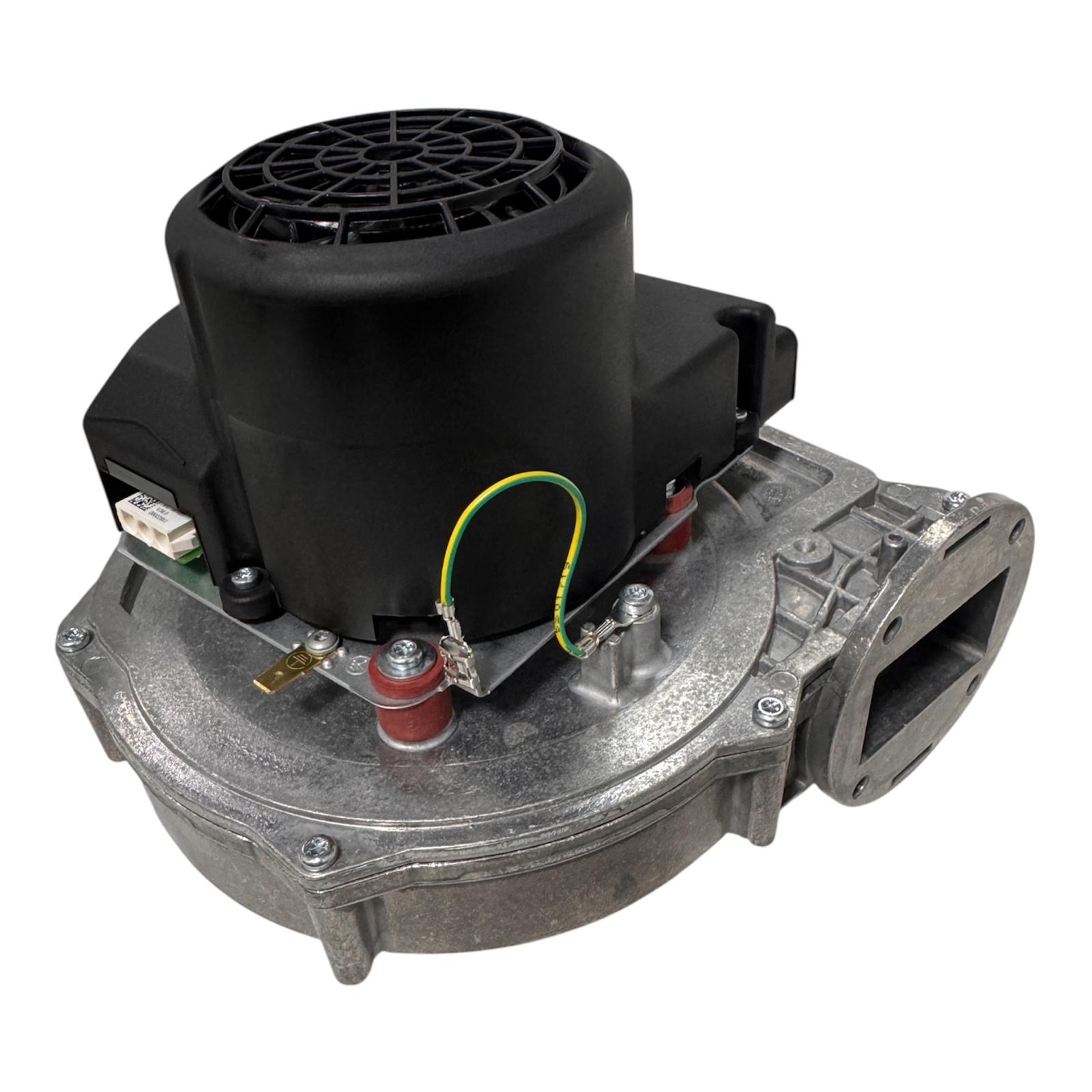

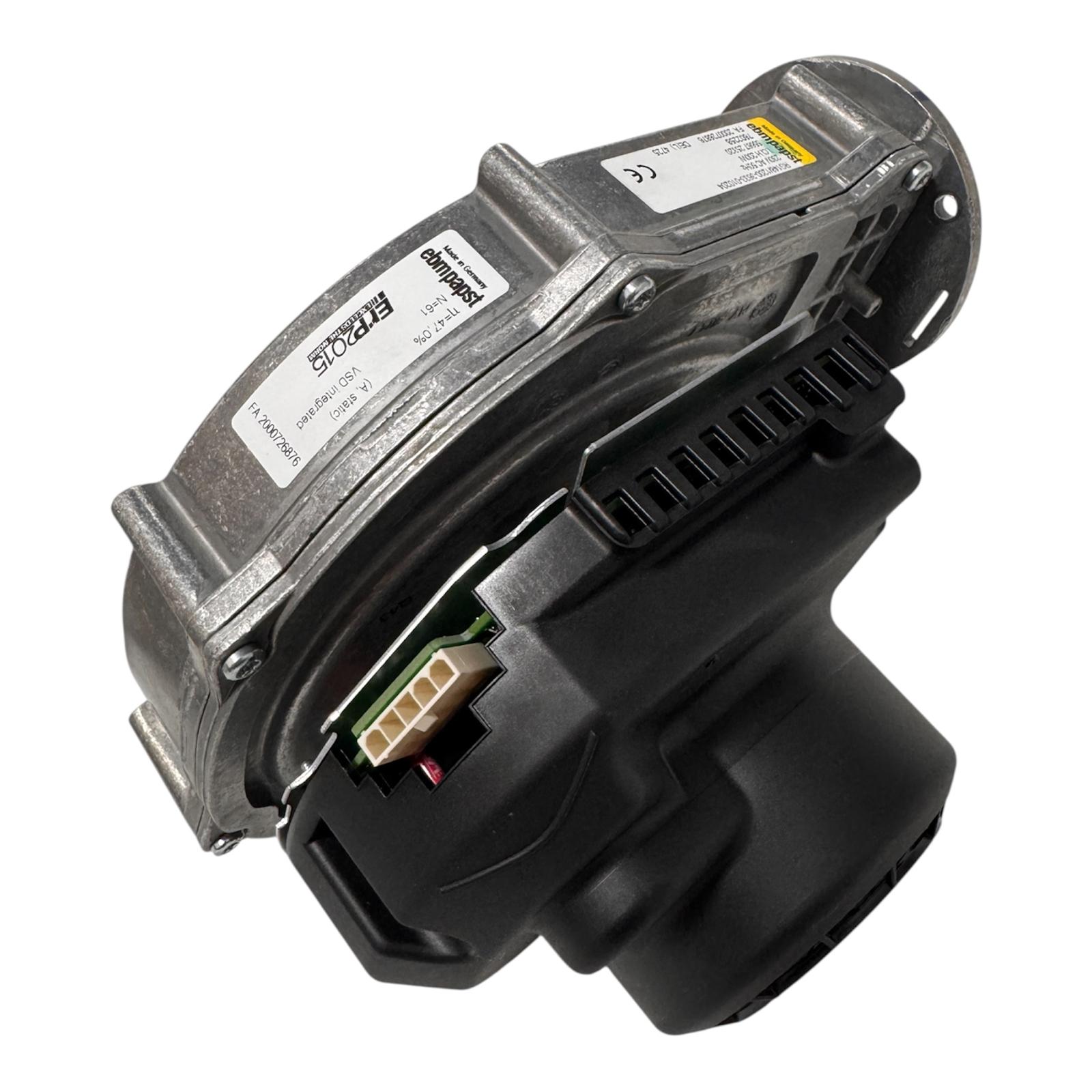

ebmpapst RG148 RMH110187 Teknik Ürün Özeti

ebmpapst RG148/1200-3633-010204 brülör fanı, Baymak Lectus RMH 115 kW yoğuşmalı kazanlarda yanma için gerekli kontrollü hava akışını oluşturan elektronik hızlı bir fan motorudur. 230V AC, 50Hz ve 200W elektrik değerleriyle çalışır; entegre VSD sürücüsü sayesinde elektronik karttan gelen kapasite komutuna göre fan devrinin ayarlanmasına yardımcı olur.

Fan motorunun dönmemesi, düzensiz devir, mekanik ses, hız geri bildirim hatası veya yetersiz hava debisi durumunda cihaz ateşleme yapamayabilir ya da kararsız yanma gösterebilir. Doğru ürün seçimi için RG148/1200-3633-010204 model kodu, RMH110187 ürün kodu, alternatif referanslar, elektrik soketi ve mekanik bağlantılar birlikte doğrulanmalıdır.

Kombi Parça Deposu Proser Uyumluluk Desteği

Baymak Lectus RMH 115 kW ebmpapst RG148 fan motorunun cihazınıza uygunluğunu doğrulamak için mevcut fanın ürün etiketini, model ve ürün kodlarını, elektrik soketlerini, venturi bağlantısını ve kazan model etiketini bizimle paylaşabilirsiniz. Kombi Parça Deposu Proser olarak yüksek kapasiteli yoğuşmalı kazan brülör fanı seçiminde teknik karşılaştırma desteği sağlıyoruz.

Önemli Bilgilendirme

Brülör fanı, premix yoğuşmalı kazanın hava-gaz karışımını ve yanma kapasitesini doğrudan etkileyen kritik bir elektronik-mekanik bileşendir. Uyumlu olmayan fan kullanılması; ateşleme başarısızlığına, alev kararsızlığına, yüksek emisyona ve güvenli olmayan yanma koşullarına neden olabilir.

Sipariş öncesinde RG148/1200-3633-010204 model kodu, RMH110187 ürün kodu, alternatif kodlar, 230V AC – 50Hz – 200W elektrik değerleri, fan gövdesi, soket yapısı ve Baymak Lectus RMH 115 kW cihaz bilgisi mutlaka kontrol edilmelidir. Montaj, devir kontrolü ve yanma analizi uzman teknik servis tarafından gerçekleştirilmelidir.
