WARMHAUS • ARCELL • Doldurma Musluğu • Kalorifer Devresi Su Takviyesi

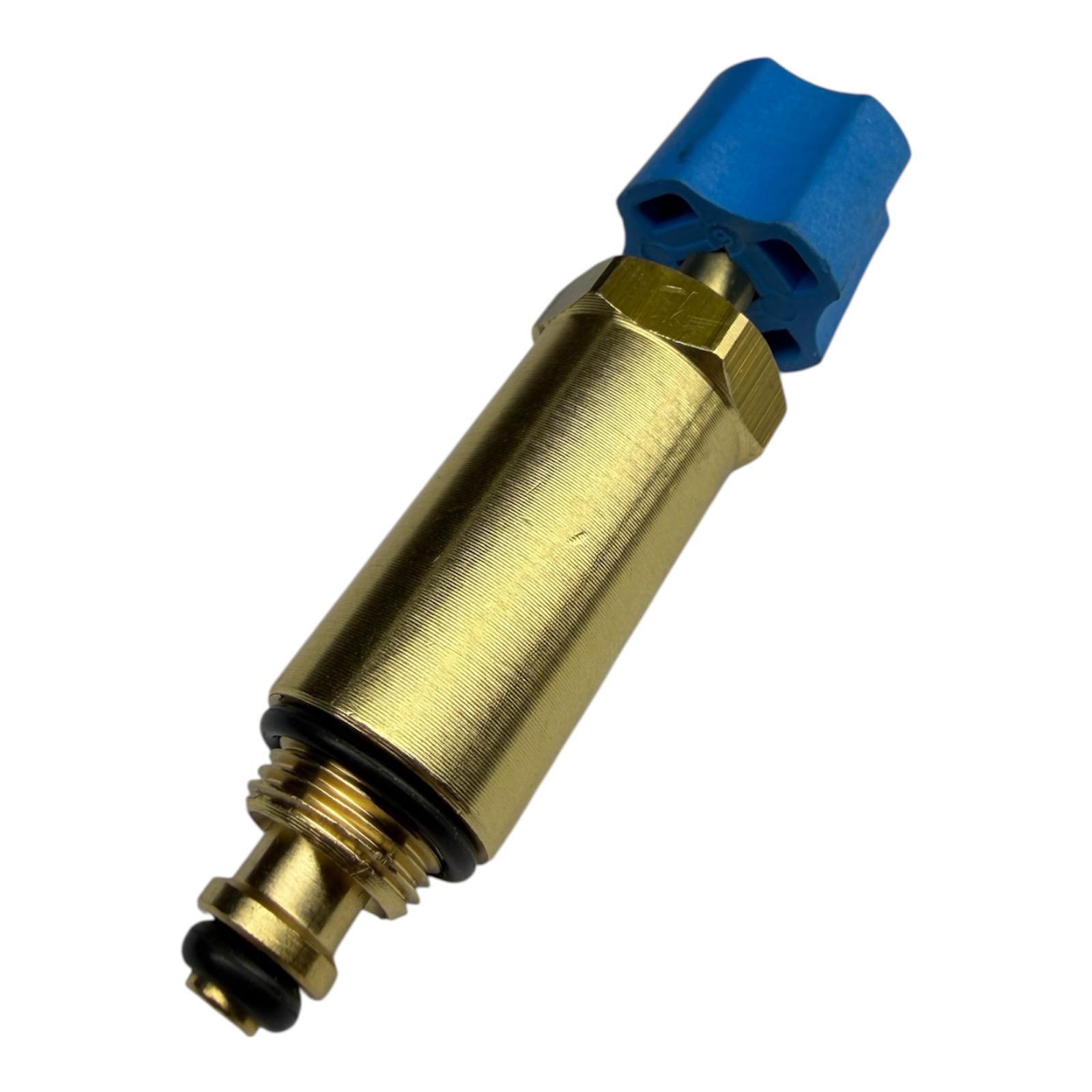

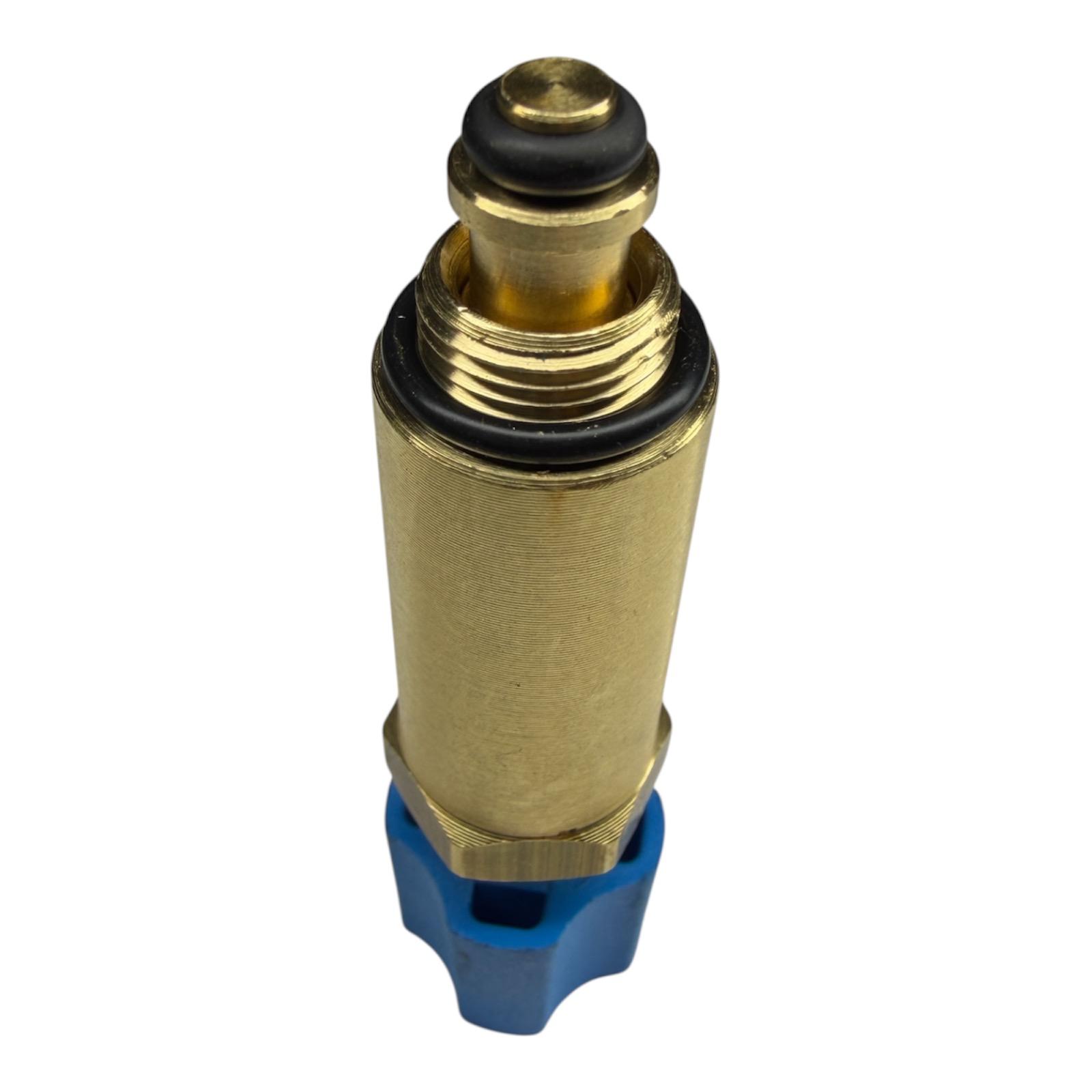

Orijinal Warmhaus Arcell Doldurma Musluğu
Warmhaus kombilerde kullanılan Arcell doldurma musluğu; cihazın şebeke soğuk su hattından kapalı kalorifer devresine kontrollü su aktarılmasını sağlayan hidrolik dolum vanasıdır. Tesisat basıncı servis veya kullanım koşulları nedeniyle düştüğünde sistemin yeniden uygun çalışma basıncına getirilmesinde görev yapar. Warmhaus cihaz ailesinde farklı üretim revizyonlarına ait doldurma muslukları bulunabildiği için eski parçanın gövde geometrisi, bağlantı ucu, O-ring yatağı ve kumanda kolu sipariş öncesinde karşılaştırılmalıdır.
Ürün Kimliği
- Cihaz markası
- Warmhaus
- Parça üreticisi
- Arcell
- Ürün tipi
- Doldurma musluğu
- Diğer adı
- Su basma / dolum vanası
- Çalışma sistemi
- Mekanik hidrolik vana
- Su kaynağı
- Şebeke soğuk su hattı
- Doldurulan devre
- Kalorifer primer devresi
- Elektrik bağlantısı
- Bulunmaz
Warmhaus kombilerde tek tip doldurma musluğu bulunmayabilir Üretim serisine ve kullanılan hidrolik bloğa göre doldurma musluğunun uzunluğu, bağlantı ucu, kumanda kolu ve kilitleme biçimi değişebilir. “Warmhaus doldurma musluğu” tanımı tek başına kesin uyumluluk sağlamaz.
Kalorifer Devresine Su Takviyesi
Şebeke suyu ile kapalı kalorifer devresi arasında kontrollü geçiş oluşturarak eksilen sistem suyunun tamamlanmasını sağlar.
Mekanik Vana Yapısı
Elektronik bağlantı gerektirmeden kullanıcının veya servisin mekanik kumandasıyla açılır ve dolum tamamlandığında kapatılır.
Arcell Hidrolik Sistem Uyumu
Warmhaus cihazların uygun Arcell hidrolik blok revizyonlarında kullanılan doldurma musluğu yapısıyla eşleştirilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Warmhaus Arcell Kombi Doldurma Musluğu |
| Parça üreticisi | Arcell |
| Uygulama markası | Warmhaus; kesin model ve üretim revizyonu eski parça üzerinden doğrulanmalıdır |
| Parça sınıfı | Kombi kalorifer devresi manuel doldurma vanası |
| Temel görevi | Şebeke soğuk suyundan kalorifer devresine kontrollü su geçişi sağlayarak sistem basıncının yeniden yükseltilmesine yardımcı olmak |
| Çalışma prensibi | Mekanik olarak açılıp kapatılan su geçiş vanası |
| Elektrik bağlantısı | Bulunmaz |
| Montaj bölgesi | Kombinin kullanım suyu giriş/hidrolik blok grubuyla ilişkili dolum hattı |
| Hidrolik blok ilişkisi | Arcell üretimi uygun Warmhaus su giriş bloklarında doldurma musluğu ayrı değiştirilebilir hidrolik parça olarak bulunabilir |
| Bağlantı tipi | Kesin bağlantı çapı, geçme yapısı, diş veya kilitleme geometrisi güncel ürün ve eski parça üzerinden doğrulanmalıdır |
| Sızdırmazlık | Ürün revizyonuna göre O-ring veya gövde içerisindeki sızdırmazlık elemanları kullanılır |
| Basınç ayarı | Doldurma musluğu basıncı otomatik olarak sabitlemez; dolum sırasında cihazın basınç göstergesi takip edilir |
| Warmhaus normal basınç bilgisi | Warmhaus kullanıcı dokümanlarında normal sistem basıncı genel olarak yaklaşık 1-2 bar çalışma aralığında açıklanmaktadır; cihazın kendi kullanım kılavuzu esas alınmalıdır |
| Paket içeriği | 1 adet doldurma musluğu esas alınmıştır. O-ring, klips veya diğer bağlantı parçaları ayrıca gösterilmedikçe dahil kabul edilmemelidir |
| Ürün özgünlüğü | Arcell üretimi ürün; Warmhaus uygulamasında orijinal parça olarak sunuluyorsa ambalaj, üretici işareti ve mevcut ürünle eşleşme sipariş öncesinde doğrulanmalıdır |
| Montaj sınıfı | Şebeke suyu ve kalorifer devresiyle ilişkili olduğundan yetkin kombi teknik servisi uygulaması |
Warmhaus teknik dokümanlarında doldurma musluğu ayrı bir hidrolik bileşen olarak gösterilir Musluk, düşük tesisat basıncında kalorifer devresine su ilave etmek için kullanılır. Sistemin sürekli su istemesi ise normal kabul edilmemeli ve kaçak veya başka bir hidrolik arıza açısından değerlendirilmelidir.
Doldurma Musluğu Nasıl Çalışır?
Kombinin kalorifer devresi normal çalışma sırasında kapalı bir su sistemidir. Devredeki basınç kullanım, bakım veya kaçak gibi nedenlerle düştüğünde doldurma musluğu açılarak şebeke soğuk su hattı ile kalorifer devresi arasında geçici bir bağlantı oluşturulur.
Su kalorifer devresine girdikçe sistem basıncı yükselir. Uygun basınç seviyesine ulaşıldığında doldurma musluğunun tamamen kapalı konuma dönmesi gerekir. Musluk kapalıyken iki devre arasında kontrolsüz su geçişi olmamalıdır.
Doldurma musluğu normalde kapalı çalışan bir parçadır Görevi kombiye sürekli su vermek değil, ihtiyaç olduğunda kalorifer devresine kontrollü ve kısa süreli su takviyesi sağlamaktır.
Doldurma Musluğu ile Diğer Hidrolik Parçaların Farkı
Doldurma Musluğu
- Kalorifer devresine şebeke suyu ekler.
- Normal çalışma sırasında kapalıdır.
- Basınç düştüğünde geçici olarak kullanılır.
- Mekanik olarak açılıp kapatılır.
- Bu ürün sayfasının konusu olan parçadır.
Diğer Hidrolik Bileşenler
- Manometre yalnızca sistem basıncını gösterir.
- Basınç sensörü elektronik karta ölçüm bilgisi gönderir.
- Genleşme tankı termal basınç değişimini dengeler.
- 3 bar emniyet ventili aşırı basınçta su tahliye eder.
- Bu parçalar doldurma musluğunun yerine geçmez.
Arızaya İşaret Edebilecek Belirtiler
- Doldurma musluğu kapalı olduğu hâlde tesisat basıncının yavaşça yükselmesi
- Musluk çevresinden su damlaması veya nem oluşması
- Kumanda kolunun boşa dönmesi
- Musluğun açılmasına rağmen sisteme su geçmemesi
- Musluğun sıkışması veya normal şekilde kapanmaması
- Dolum sonrasında basıncın yükselmeye devam etmesi
- O-ring veya bağlantı bölgesinde kireç ve su izi görülmesi
- Hidrolik blok bağlantı yuvasında gevşeklik bulunması
Basınç yükselmesi her zaman doldurma musluğu arızası değildir Kullanım suyu ile kalorifer devresi arasında eşanjör iç kaçağı bulunması da cihaz kapalıyken tesisat basıncının yükselmesine neden olabilir.
Ayırıcı Teknik Değerlendirme
Doldurma Musluğuyla İlişkili Olasılıklar
- İç sızdırmazlık yüzeyinin aşınması
- O-ring deformasyonu
- Musluğun tam kapalı konuma ulaşmaması
- Kumanda mekanizmasının kırılması
- Gövde veya bağlantı ucunda çatlak oluşması
- Kireç ve tortu nedeniyle mekanizmanın sıkışması
Diğer Olasılıklar
- Genleşme tankı ön şarjının yetersiz olması
- Plakalı eşanjörde devreler arası iç kaçak
- 3 bar emniyet ventilinin sızdırması
- Tesisat veya kombi içerisinde su kaçağı
- Manometre ya da basınç sensörü sapması
- Hidrolik blokta çatlak bulunması
Sürekli su eksilten sisteme tekrar tekrar su basmak çözüm değildir Kalorifer basıncının sık düşmesi halinde kaçağın veya hidrolik arızanın nedeni belirlenmelidir. Sürekli taze su eklenmesi tesisatta korozyon ve tortu oluşumunu artırabilir.
Warmhaus Uyumluluğunda Kontrol Edilmesi Gerekenler
Warmhaus cihaz ailesinde Ewa, Enerwa, MinerWa ve farklı üretim dönemlerine ait başka hidrolik platformlar bulunur. Üretici dokümanlarında doldurma musluğu cihazın hidrolik parçalarından biri olarak yer alsa da her modelin bağlantı geometrisi aynı olmayabilir.
Kombi Etiketinden Kontrol
- Warmhaus tam model adı
- Cihaz kapasitesi
- Ürün ve seri numarası
- Üretim yılı veya revizyonu
- Kullanılan hidrolik blok tipi
Eski Musluktan Kontrol
- Arcell üretici işareti
- Musluk gövdesinin toplam uzunluğu
- Kumanda kolunun rengi ve geometrisi
- Hidrolik bloğa giren bağlantı ucu
- O-ring kanallarının konumu
- Kilit, klips veya diş yapısı
Benzer görünen Warmhaus doldurma muslukları birebir aynı olmayabilir Özellikle eski ve yeni tip hidrolik bloklarda musluk bağlantısının çapı, uzunluğu ve kilitleme yapısı değişebilir. Eski ürün fotoğrafı ile fiziksel karşılaştırma yapılmalıdır.
Doğru Doldurma Musluğu Seçimi İçin Kontrol Listesi
- Kombinin tam Warmhaus modelini doğrulayın.
- Cihazın ürün ve seri numarasını kaydedin.
- Eski muslukta Arcell üretici işaretini kontrol edin.
- Musluğun toplam gövde uzunluğunu karşılaştırın.
- Hidrolik bloğa giren ucun çapını ve biçimini inceleyin.
- O-ring sayısı ve kanallarının konumunu karşılaştırın.
- Kilit veya sabitleme sistemini kontrol edin.
- Kumanda kolunun şekil ve hareket yönünü karşılaştırın.
- Eski hidrolik bloğun bağlantı yuvasında hasar olmadığını doğrulayın.
- Conta veya klipsin paket içeriğini güncel ürün görselinden kontrol edin.
Musluk kadar hidrolik blok yuvası da önemlidir Eski musluk kırılmışsa bağlantı yuvasının çatlak, aşınmış veya gevşemiş olup olmadığı kontrol edilmelidir. Hasarlı blokta yalnızca musluk değişimi kalıcı sızdırmazlık sağlamayabilir.
Montaj ve Hidrolik Güvenlik
Doldurma musluğu hem basınçlı şebeke suyu hem de kombinin kalorifer devresiyle ilişkili bir parçadır. Değişim sırasında hidrolik bloğun, sızdırmazlık elemanlarının ve sistem basıncının birlikte kontrol edilmesi gerekir.
- Basınçlı veya sıcak sistemde doldurma musluğu sökülmemelidir.
- Şebeke suyu ve cihaz güvenliği sağlanmadan hidrolik bloğa müdahale edilmemelidir.
- Uyumsuz O-ring veya bağlantı elemanı kullanılmamalıdır.
- Plastik gövde ve kumanda kolu aşırı kuvvetle sıkılmamalıdır.
- Musluk kapalı konumdayken su geçişinin kesildiği doğrulanmalıdır.
- Montaj bölgesi su kaçağı açısından kontrol edilmelidir.
- Cihaz basıncı üretici talimatlarına göre değerlendirilmelidir.
- Basınç kendi kendine yükseliyorsa cihaz kullanılmaya devam edilmeden teknik kontrol yapılmalıdır.
Doldurma musluğu açık bırakılmamalıdır Dolum vanasının açık veya içten kaçırır durumda kalması kalorifer basıncının yükselmesine ve 3 bar emniyet ventilinin tahliye yapmasına neden olabilir. Arızalı parça yetkin teknik servis tarafından değiştirilmelidir.
Sık Sorulan Sorular
Warmhaus doldurma musluğu ne işe yarar?
Şebeke soğuk suyundan kombinin kapalı kalorifer devresine kontrollü su takviyesi yapılmasını sağlar.
Arcell neyi ifade eder?
Ürünün hidrolik parça üreticisi olarak kullanılan marka tanımıdır. Warmhaus'ın bazı hidrolik sistemlerinde Arcell üretimi bileşenler kullanılabilmektedir.
Bütün Warmhaus kombilere uyar mı?
Hayır. Üretim serisine göre farklı doldurma musluğu ve hidrolik blok yapıları bulunabilir. Tam cihaz modeli ve eski parça kontrol edilmelidir.
Doldurma musluğu kapalıyken basınç neden yükselir?
Musluk içten su kaçırıyor olabilir. Plakalı eşanjörde devreler arası kaçak gibi farklı hidrolik arızalar da aynı belirtiyi oluşturabilir.
Musluk açılıyor fakat kombiye su basmıyorsa sebep nedir?
Musluk mekanizması, hidrolik geçiş kanalı veya şebeke suyu giriş hattında sorun bulunabilir. Teknik kontrol yapılmalıdır.
Musluk çevresinden su damlaması normal midir?
Hayır. O-ring, vana gövdesi veya hidrolik blok bağlantısındaki sızdırmazlık problemi araştırılmalıdır.
Warmhaus kombide normal tesisat basıncı kaç olmalıdır?
Warmhaus kullanıcı bilgilerinde genel çalışma aralığı yaklaşık 1-2 bar olarak belirtilir. Kesin dolum değeri cihazın kendi kullanım kılavuzu ve servis şartlarına göre değerlendirilmelidir.
O-ring veya klips ürünle birlikte gelir mi?
Güncel paket içeriğinden doğrulanmalıdır. Ürün görselinde ayrıca gösterilmeyen conta ve bağlantı parçaları dahil kabul edilmemelidir.
Ürün orijinal Warmhaus parçası mıdır?
Ürün Arcell üretimi ve Warmhaus uygulaması için orijinal olarak sunuluyorsa ambalaj, üretici işaretleri ve mevcut parça eşleşmesi sipariş öncesinde doğrulanmalıdır.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde Warmhaus kombinin tam model-seri etiketini ve eski doldurma musluğunun kumanda kolu, gövde, hidrolik bağlantı ucu, O-ring kanalları ve varsa Arcell işaretini gösteren fotoğrafları iletebilirsiniz. Proser ekibi fiziksel parça yapısı üzerinden doğru ürün eşleşmesine yardımcı olur.
Önemli Bilgilendirme
Warmhaus cihazlarında üretim yılına ve hidrolik blok revizyonuna göre farklı doldurma muslukları kullanılabilir. Doğru seçimde yalnızca “Warmhaus Arcell doldurma musluğu” başlığı değil; cihazın tam model-seri bilgisi, eski parçanın gövde uzunluğu, bağlantı çapı, O-ring konumu, sabitleme biçimi ve ürün üzerindeki üretici işaretleri birlikte değerlendirilmelidir.
