Vaillant ecoTEC • L Tipi • Çevirmeli Dolum Vanası
Doldurma Musluğu Vaillant ecoTEC
Vaillant ecoTEC serisinin uygun kombi revizyonlarında şebeke suyunun kapalı kalorifer devresine kontrollü biçimde aktarılmasını sağlayan mekanik su dolum vanasıdır. Sistem basıncı düştüğünde dolum hattını geçici olarak açar; cihaz kılavuzunda belirtilen basınca ulaşıldığında tamamen kapatılır. L biçimli teknik plastik gövdesi, mavi çevirmeli başlığı ve O-ringli bağlantı yapısıyla mevcut hidrolik yuvaya uygunluğu kontrol edilerek kullanılmalıdır.
Ürün Kimliği ve Fiziksel Yapısı
- Ürün markası
- PRO-LAB
- Proser model kodu
- DM51
- Ürün tipi
- Kombi doldurma musluğu
- Uyumlu ana seri
- Vaillant ecoTEC
- Gövde yapısı
- L tipi teknik plastik
- Kumanda biçimi
- Mavi çevirmeli başlık
- Sızdırmazlık
- O-ringli bağlantı
- Paket içeriği
- 1 adet doldurma musluğu
DM51, Vaillant fabrika parça numarası değildir DM51 Proser ürün ve stok kodudur. Ürün PRO-LAB marka uyumlu yedek parçadır; Vaillant logolu fabrika ambalajı bulunmadıkça orijinal Vaillant parçası olarak değerlendirilmemelidir.
Kontrollü Sistem Dolumu
Şebeke suyunu kalorifer devresine kontrollü biçimde aktararak kombi tesisat basıncının gerekli seviyeye getirilmesine yardımcı olur.

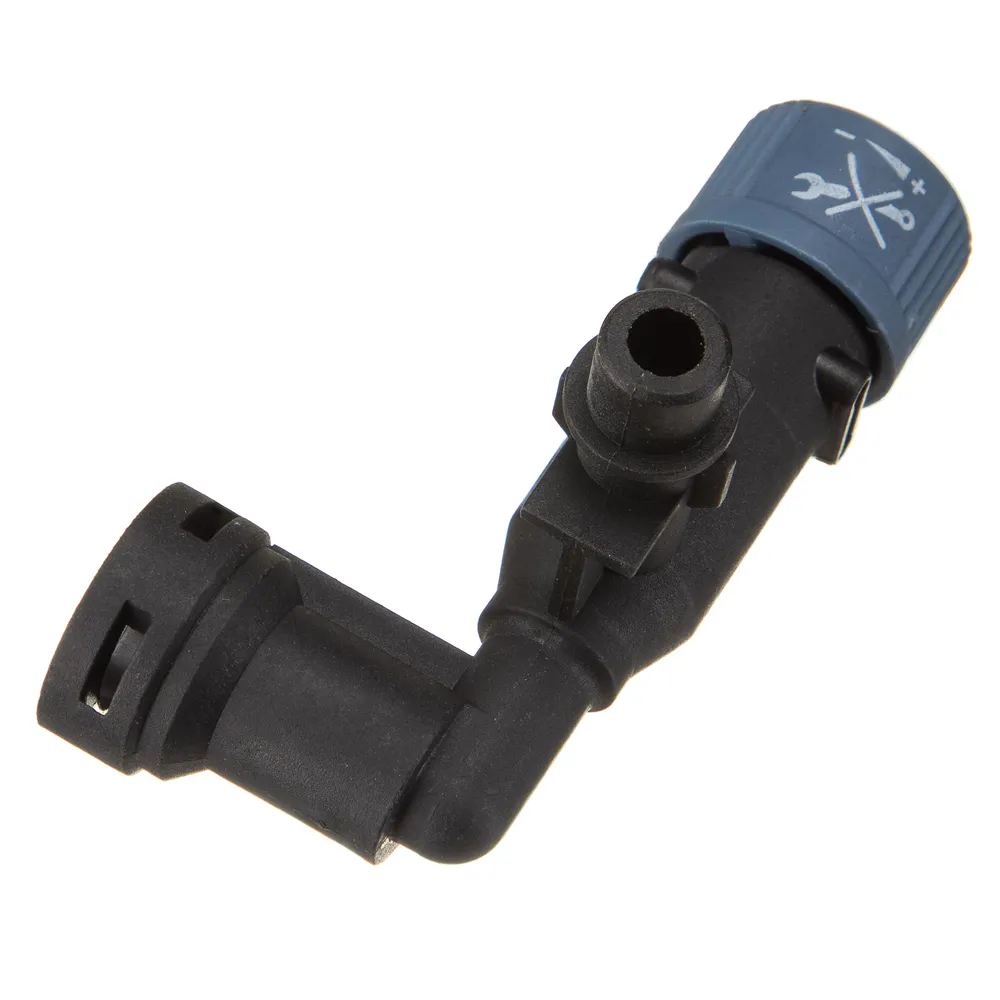

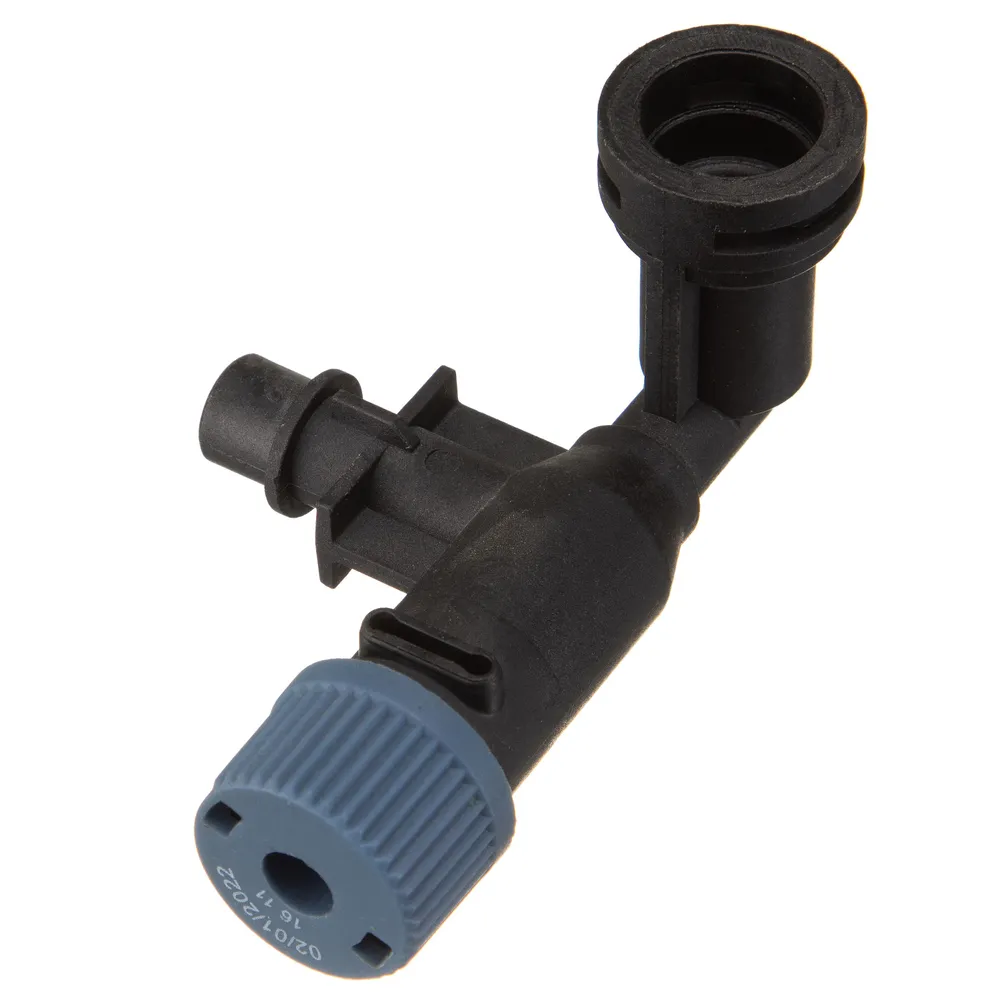

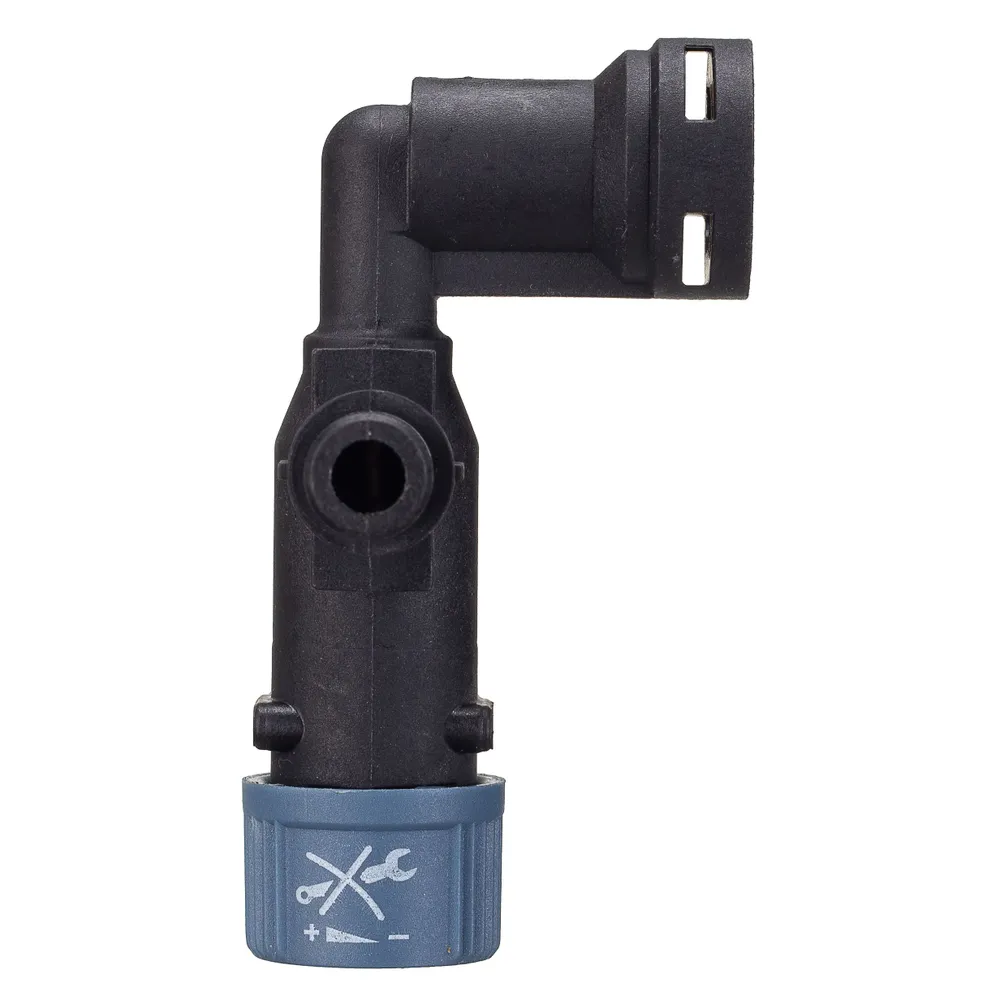

L Tipi Bağlantı Yapısı
Dirsekli gövde geometrisi sayesinde uygun Vaillant ecoTEC hidrolik grubundaki bağlantı yönüne ve sınırlı montaj alanına uyum sağlar.
Çevirmeli Kumanda Başlığı
Mavi başlık üzerindeki açma ve kapama yönleri, dolum geçişinin kontrollü biçimde yönetilmesine yardımcı olur.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | PRO-LAB Vaillant ecoTEC Uyumlu Kombi Doldurma Musluğu |
| Marka / model | PRO-LAB / DM51 |
| Parça sınıfı | Mekanik tesisat su dolum vanası / kombi doldurma musluğu |
| Temel görevi | Şebeke suyu ile kapalı kalorifer devresi arasında kontrollü ve geçici bir dolum geçişi oluşturmak |
| Gövde biçimi | L tipi veya dirsekli bağlantı geometrisi |
| Gövde malzemesi | Isıtma cihazlarının hidrolik bölümlerine uygun teknik plastik gövde |
| Kumanda başlığı | Mavi renkli, elle çevrilen açma-kapama düğmesi |
| Bağlantı yöntemi | Geçme ve kilitlenen hidrolik bağlantı yapısı; yuva, sabitleme bölümü ve bağlantı yönü eski ürünle karşılaştırılmalıdır |
| Sızdırmazlık yapısı | O-ringli bağlantı; conta çapı ve kanal yerleşimi mevcut hidrolik yuva ile aynı olmalıdır |
| Elektrik bağlantısı | Bulunmaz; tamamen mekanik olarak çalışır |
| Uyumlu ana cihaz grubu | Vaillant ecoTEC serisinin aynı doldurma musluğu ve hidrolik bağlantı düzenini kullanan uygun revizyonları |
| İlişkilendirilen seriler | ecoTEC Plus ve ecoTEC Pro ailesinin uygun modelleri; tam cihaz kodu ve eski parça görülmeden kesin uyumluluk belirtilmemelidir |
| Yeni nesil cihaz ayrımı | ecoTEC Pure, ecoTEC Intro, yeni ecoTEC Plus ve farklı üretim nesillerinde başka dolum vanaları kullanılabilir |
| OEM referansı | DM51 için kesin Vaillant fabrika OEM numarası bağımsız olarak doğrulanmamıştır |
| Ürün niteliği | PRO-LAB marka uyumlu yedek parça |

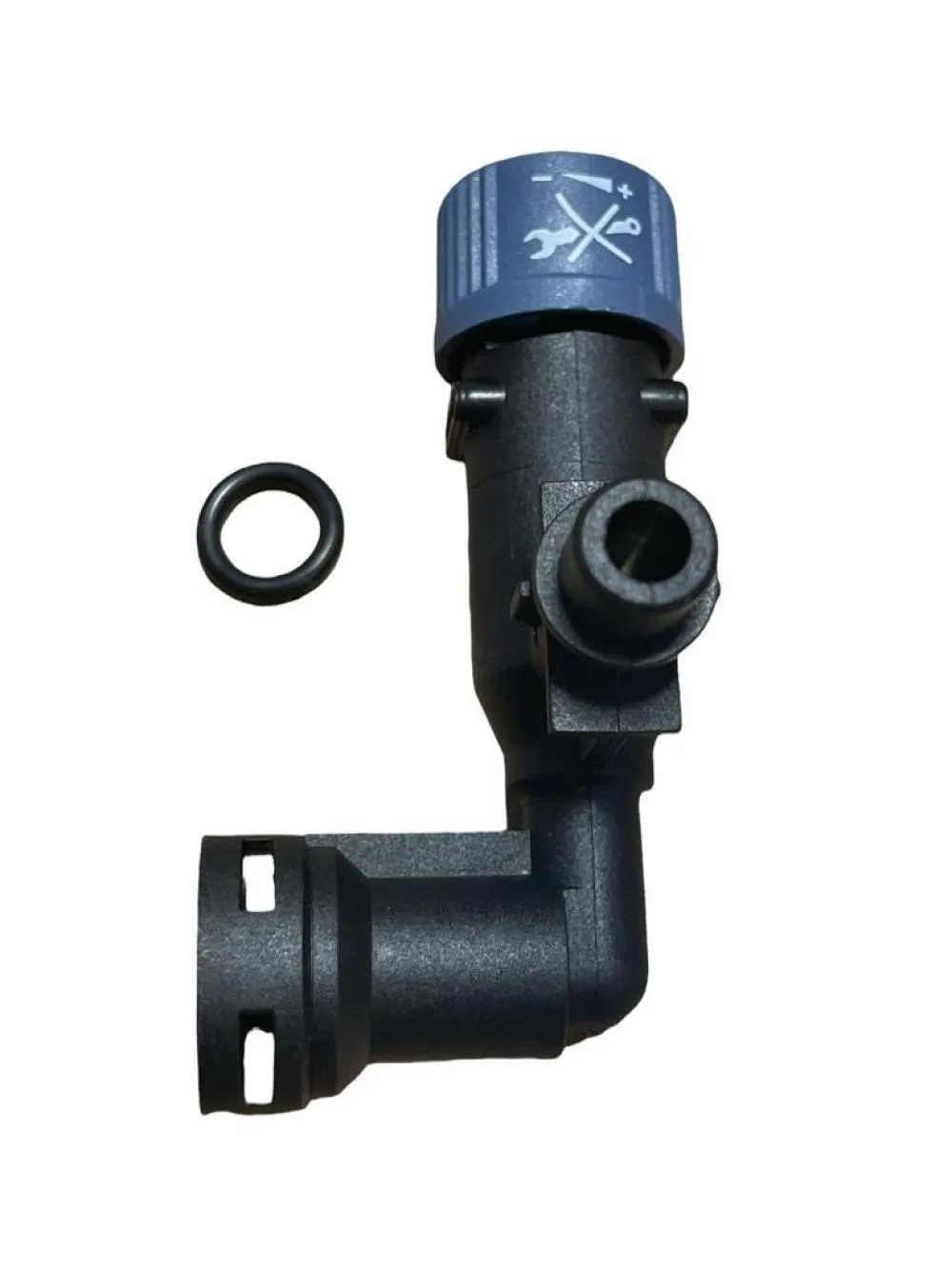

| Paket içeriği | 1 adet doldurma musluğu; güncel ürün görselinde O-ring gösterilmektedir. İlave klips ve bağlantı aparatları ayrıca doğrulanmalıdır |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |
Doldurma musluğu basıncı ölçmez Bu parça yalnızca sisteme su girişini açıp kapatır. Kalorifer devresindeki basınç, kombinin manometresi veya elektronik basınç sensörü üzerinden takip edilir.
Vaillant ecoTEC Doldurma Musluğu Nasıl Çalışır?
Kombinin kalorifer devresi kapalı bir su sistemidir. Bakım, purjör işlemi veya sistemdeki küçük su kayıpları sonrasında devre basıncı düşebilir. Doldurma musluğu açıldığında şebeke suyu, cihazın dolum hattı üzerinden kalorifer devresine geçer ve sistem basıncı yükselir.
Kombinin kullanım kılavuzunda belirtilen soğuk dolum basıncına ulaşıldığında musluk tamamen kapatılmalıdır. Uygun basınç değeri cihaz modeline ve tesisat yapısına göre değişebileceğinden yalnızca genel bir bar değerine göre işlem yapılmamalıdır.
Dolum vanası sürekli açık çalışan bir parça değildir Musluk yalnızca sisteme su eklenmesi gerektiğinde kısa süreli olarak açılır. Normal kombi çalışması sırasında tamamen kapalı konumda bulunmalıdır.
Doldurma Musluğu ile Emniyet Ventili Arasındaki Fark
Doldurma Musluğu
- Kalorifer devresine su eklenmesini sağlar.
- Şebeke suyu ile tesisat devresi arasında çalışır.
- Normal kullanım sırasında kapalı tutulur.
- Kullanıcı kumandası için çevirmeli başlığa sahiptir.
- DM51 ürünü bu parça sınıfındadır.
Emniyet Ventili
- Aşırı tesisat basıncını tahliye etmek için kullanılır.
- Genellikle belirli bir basınç sınırında açılır.
- Suyu tahliye hattına yönlendirir.
- Sisteme su ekleme görevi bulunmaz.
- Doldurma musluğunun yerine kullanılamaz.
Basınç yükselmesi iki parçanın birlikte kontrolünü gerektirebilir Doldurma musluğu içten su geçiriyorsa sistem basıncı yükselebilir ve emniyet ventili su tahliye edebilir. Ancak genleşme tankı veya plakalı eşanjör arızaları da benzer belirtiler oluşturabilir.
Tek Musluk ile Komple Dolum Hattı Arasındaki Fark
PRO-LAB DM51 Doldurma Musluğu
- Su geçişini açıp kapatan mekanik vana parçasıdır.
- L tipi plastik gövdeye sahiptir.
- Mavi çevirmeli kumanda başlığı içerir.
- O-ringli bağlantıyla hidrolik yuvaya bağlanır.
- Komple hidrolik blok olarak değerlendirilmemelidir.
Komple Dolum Hattı veya Hidrolik Grup
- Bağlantı borusu ve ilave valfler içerebilir.
- Çekvalf veya servis vanası ayrı parça olabilir.
- Hidrolik blok ve bağlantı klipslerini kapsayabilir.
- Tek musluktan daha geniş bir parça grubudur.
- Paket içeriği cihaz revizyonuna göre değişebilir.
Dolum sistemindeki bütün bileşenler musluğa dahil değildir Bağlantı borusu, çekvalf, soğuk su giriş vanası, klips veya hidrolik blok ayrı parçalar olabilir. Arızalı bileşen belirlenmeden komple sistem ile tek musluk birbirine karıştırılmamalıdır.
Vaillant ecoTEC Uyumluluk Kontrolü
Vaillant ecoTEC adı farklı üretim dönemlerinde geliştirilmiş çok sayıda kombi platformunu kapsar. ecoTEC Plus, ecoTEC Pro, ecoTEC Pure, ecoTEC Intro ve yeni nesil ecoTEC cihazlarda doldurma sistemi aynı olmayabilir.
Cihaz Etiketinden Kontrol
- Vaillant ecoTEC tam seri adı
- VU veya VUW cihaz tipi
- Cihazın kapasite bilgisi
- /3, /5 veya farklı teknik nesil kodu
- Ülke ve donanım versiyonu
- Üretim ve seri numarası
Eski Musluktan Kontrol
- L tipi gövde geometrisi
- Mavi çevirmeli başlığın biçimi
- Yan bağlantı ağzının konumu
- Alt geçme bağlantının çapı
- O-ring ölçüsü ve conta kanalı
- Sabitleme ve kilit yuvaları
- Gövde üzerindeki üretici işaretleri
Bütün ecoTEC modellerine evrensel uyumlu kabul edilmemelidir Seri adı aynı olsa bile cihazın hidrolik grubu ve dolum sistemi değişebilir. Özellikle Pure, Intro ve yeni nesil Plus modellerinde farklı gövde yapısına sahip doldurma muslukları bulunabilir.
Doldurma Musluğu Arızasına İşaret Edebilecek Belirtiler
- Musluk açıldığı hâlde tesisat basıncının yükselmemesi
- Dolum sırasında su geçiş sesinin duyulmaması
- Mavi kumanda başlığının çok sert dönmesi
- Başlığın boşa dönmesi veya vana milini hareket ettirmemesi
- Musluk tamamen kapatıldığı hâlde basıncın yavaşça yükselmesi
- Musluk gövdesi veya bağlantı yuvası çevresinde su görülmesi
- O-ring bölgesinden damlama oluşması
- Gövde üzerinde çatlak veya bağlantı tırnaklarında kırık bulunması
- Dolum sırasında basıncın kontrol edilemeyecek kadar hızlı yükselmesi
- Emniyet ventilinin sık sık su tahliye etmesi
Musluk açıldığı hâlde su geçmiyorsa giriş hattı da kontrol edilmelidir Doldurma musluğu sağlam olsa bile soğuk su giriş vanasının kapalı olması, bağlantı kanalının tortuyla tıkanması veya dolum hattındaki başka bir valfin arızalanması su akışını engelleyebilir.
Basınç Yükselmesinde Ayırıcı Teknik Değerlendirme
Doldurma Musluğuyla İlişkili Olasılıklar
- Vana iç mekanizmasının tam kapatmaması
- Kumanda başlığı ile mil bağlantısının bozulması
- Conta yüzeyinde tortu veya deformasyon bulunması
- Gövdenin çatlaması
- Musluğun açık konumda unutulması
- Bağlantı yuvasının hasar görmesi
Diğer Hidrolik Olasılıklar
- Genleşme tankı ön basıncının yetersiz olması
- Genleşme tankı membranının hasar görmesi
- Plakalı eşanjörün devreler arasında kaçırması
- Manometre veya basınç sensörünün hatalı ölçmesi
- Emniyet ventilinin yıpranması
- Kalorifer devresinin aşırı doldurulması
Basıncın yalnızca cihaz ısındığında yükselmesi farklı bir arızaya işaret edebilir Soğuk durumda normal olan basınç, kalorifer çalışırken hızla artıyorsa genleşme tankı ve sistemin hidrolik durumu ayrıca incelenmelidir.
Basınç Düşmesi Her Zaman Musluktan Kaynaklanmaz
Doldurma musluğunun görevi sisteme su eklemektir. Kombinin düzenli aralıklarla basınç kaybetmesi; cihaz içi veya tesisat kaçağı, emniyet ventili, otomatik hava purjörü, genleşme tankı, eşanjör contaları ve radyatör bağlantılarından kaynaklanabilir.
Sürekli su eklemek normal kullanım değildir Basınç tekrar tekrar düşüyorsa doldurma musluğunu sık kullanmak yerine kaçağın veya hidrolik arızanın nedeni belirlenmelidir. Sisteme sürekli taze su eklenmesi korozyon ve tortu oluşumunu artırabilir.
O-Ring, Gövde ve Kumanda Başlığı Kontrolleri
Gövde ve Hidrolik Bağlantı
- Plastik gövdede kılcal çatlak bulunmamalıdır.
- L tipi bağlantı bölgesi darbe almış olmamalıdır.
- Geçme bağlantı yüzeyi deforme olmamalıdır.
- Kilit ve sabitleme yuvaları sağlam olmalıdır.
- Su geçiş kanalı tortuyla kapanmış olmamalıdır.
- Bağlantı yönü eski parçayla aynı olmalıdır.
O-Ring ve Mavi Başlık
- O-ring kesilmiş veya yassılaşmış olmamalıdır.
- Conta çapı hidrolik yuvaya uygun olmalıdır.
- O-ring kanalından taşmamalıdır.
- Mavi başlık çatlamış veya boşa dönüyor olmamalıdır.
- Açma-kapama işaretleri okunabilir durumda olmalıdır.
- Başlık aşırı kuvvet uygulanmadan hareket etmelidir.
Eski ve sertleşmiş O-ring yeniden kullanılmamalıdır Yıpranmış conta, montaj anında kaçak göstermese bile sistem basıncı ve sıcaklık değişimleri sırasında su sızıntısına neden olabilir.
Doğru Parça Seçimi İçin Kontrol Listesi
- Ürün markasının PRO-LAB olduğunu doğrulayın.
- Proser model kodunun DM51 olduğunu kontrol edin.
- Eski musluğun L tipi gövdeye sahip olduğunu karşılaştırın.
- Mavi çevirmeli başlığın biçimini ve yön işaretlerini inceleyin.
- Alt geçme bağlantının çapını ve kilit yuvalarını kontrol edin.
- Yan bağlantı ağzının yönünü karşılaştırın.
- O-ring çapı ve conta kanalını inceleyin.
- Kombinin tam ecoTEC model kodunu okuyun.
- VU veya VUW cihaz ayrımını doğrulayın.
- Cihazın üretim ve seri numarasını kaydedin.
- ecoTEC Pure, Intro ve yeni Plus modellerini ayrıca kontrol edin.
- Klips ve ilave bağlantı parçalarının paket içeriğini doğrulayın.
- Ürünün Vaillant orijinal değil, PRO-LAB uyumlu parça olduğunu dikkate alın.
Yakın plan ürün fotoğrafları yanlış seçim riskini azaltır Eski musluğun cihaz içerisindeki konumu, mavi başlığı, L tipi gövdesi, geçme bağlantısı, O-ring kanalı ve kombi model etiketi ayrı ayrı görüntülenmelidir.
Montaj ve Hidrolik Güvenlik
Doldurma musluğu, şebeke suyu ile basınçlı kalorifer devresi arasında çalışır. Değişim öncesinde cihaz kapatılmalı, tamamen soğuması beklenmeli ve ilgili su bağlantıları yetkin teknik servis tarafından güvenli biçimde kontrol edilmelidir.
- Basınçlı ve sıcak cihazda doldurma musluğu sökülmemelidir.
- Şebeke suyu ve kalorifer devresi güvenli duruma getirilmelidir.
- Plastik gövde pense veya uygunsuz aletle zorlanmamalıdır.
- Bağlantı yuvasındaki tortu yüzeye zarar vermeden kontrol edilmelidir.
- O-ring kesilmeden ve kanaldan taşmadan yerleştirilmelidir.
- Varsa sabitleme klipsi yuvasına tam olarak oturtulmalıdır.
- Musluk açık ve kapalı konumda sızdırmazlık testine alınmalıdır.
- Dolum sonrasında musluğun tamamen kapandığı doğrulanmalıdır.
- Soğuk ve sıcak çalışma basınçları teknik olarak izlenmelidir.
- Bağlantı çevresi su kaçağı açısından tekrar kontrol edilmelidir.
Doldurma musluğu değişimi kullanıcı müdahalesine uygun değildir Yanlış bağlantı, hasarlı O-ring veya eksik sabitleme; su kaçağına, kontrolsüz basınç yükselmesine ve elektronik parçaların ıslanmasına neden olabilir. Parça değişimi yetkin kombi teknik servisi tarafından yapılmalıdır.
Sık Sorulan Sorular
DM51 neyi ifade eder?
PRO-LAB Vaillant ecoTEC uyumlu doldurma musluğunun Proser ürün ve stok kodudur. Vaillant fabrika OEM numarası değildir.
Doldurma musluğu ne işe yarar?
Şebeke suyunun kapalı kalorifer devresine kontrollü biçimde aktarılmasını ve tesisat basıncının gerekli seviyeye getirilmesini sağlar.
Ürün bütün Vaillant ecoTEC kombilere uyar mı?
Hayır. ecoTEC adı farklı üretim nesillerindeki birçok cihazı kapsar. Tam model, seri numarası ve eski musluk yapısı kontrol edilmelidir.
ecoTEC Plus modelleriyle uyumlu mudur?
Aynı L tipi doldurma musluğu bağlantısını kullanan uygun ecoTEC Plus revizyonlarında değerlendirilebilir. Kesin eşleşme cihaz etiketi ve eski parça üzerinden yapılmalıdır.
ecoTEC Pro kombilerde kullanılabilir mi?
Uygun ecoTEC Pro modelleriyle ilişkilendirilmektedir. Farklı üretim nesillerinde dolum sistemi değişebileceğinden evrensel uyum kabul edilmemelidir.
ecoTEC Pure veya Intro modellerine uyar mı?
Doğrudan uygun kabul edilmemelidir. Pure ve Intro cihazlarda farklı biçimde doldurma muslukları kullanılabilir.
Musluk kapalıyken basınç neden yükselir?
Doldurma musluğu içten su geçiriyor olabilir. Plakalı eşanjör, genleşme tankı ve basınç göstergesi gibi diğer hidrolik bileşenler de kontrol edilmelidir.
Musluk açılıyor fakat su geçmiyorsa sebep nedir?
Musluk iç mekanizması, soğuk su girişi, bağlantı kanalı veya dolum hattındaki diğer valflerde sorun bulunabilir.
Ürün elektrikle çalışır mı?
Hayır. Mekanik olarak açılıp kapanan bir hidrolik vanadır.
Ürün orijinal Vaillant parçası mıdır?
Hayır. Ürün PRO-LAB marka uyumlu yedek parçadır.
O-ring ürünle birlikte gelir mi?
Güncel ürün görselinde O-ring bulunmaktadır. Teslim edilecek paketin içeriği sipariş öncesinde ayrıca doğrulanmalıdır.
Klips ve bağlantı aparatları pakete dahil midir?
Güncel paket görselinde ayrıca gösterilmeyen klips ve bağlantı aparatları dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde Vaillant kombinin model ve seri etiketini, eski doldurma musluğunun cihaz içerisindeki konumunu, mavi kumanda başlığını, L tipi gövdesini, geçme bağlantısını ve O-ring kanalını gösteren fotoğrafları iletebilirsiniz. Proser ekibi; PRO-LAB DM51 kodu ve fiziksel bağlantı yapısı üzerinden ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün plastik gövde tonu, mavi başlık baskısı, O-ring rengi ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Vaillant ecoTEC doldurma musluğu” başlığı değil; PRO-LAB markası, DM51 kodu, L tipi gövde, bağlantı yönü, geçme yuvası, O-ring kanalı ve kombinin tam model-seri bilgisi birlikte değerlendirilmelidir.
