Grundfos Motor Altyapısı • PS02 • Aden / Kalisto / Baykan

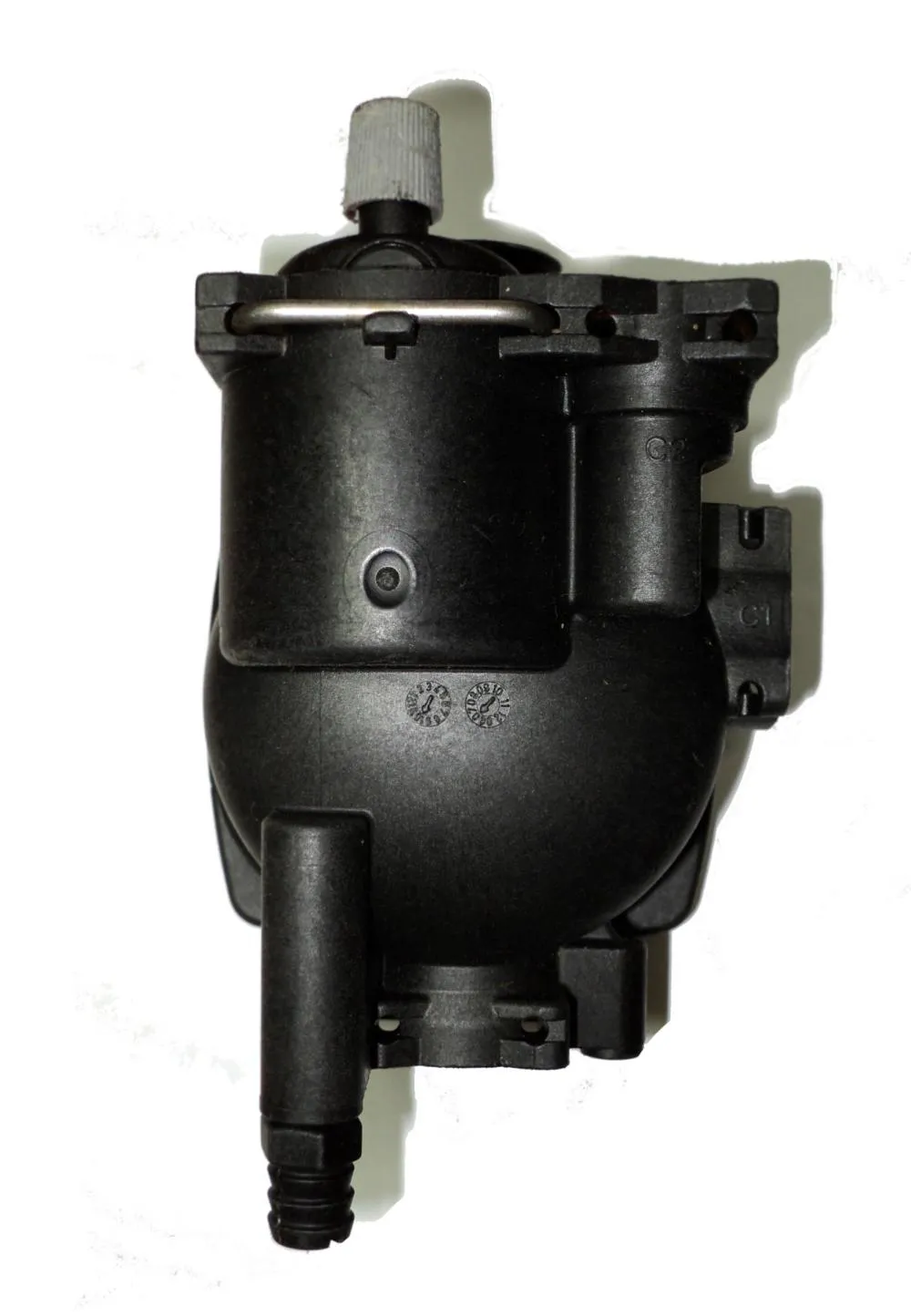

Grundfos Pompa Bloğu Aden Kalisto Baykan

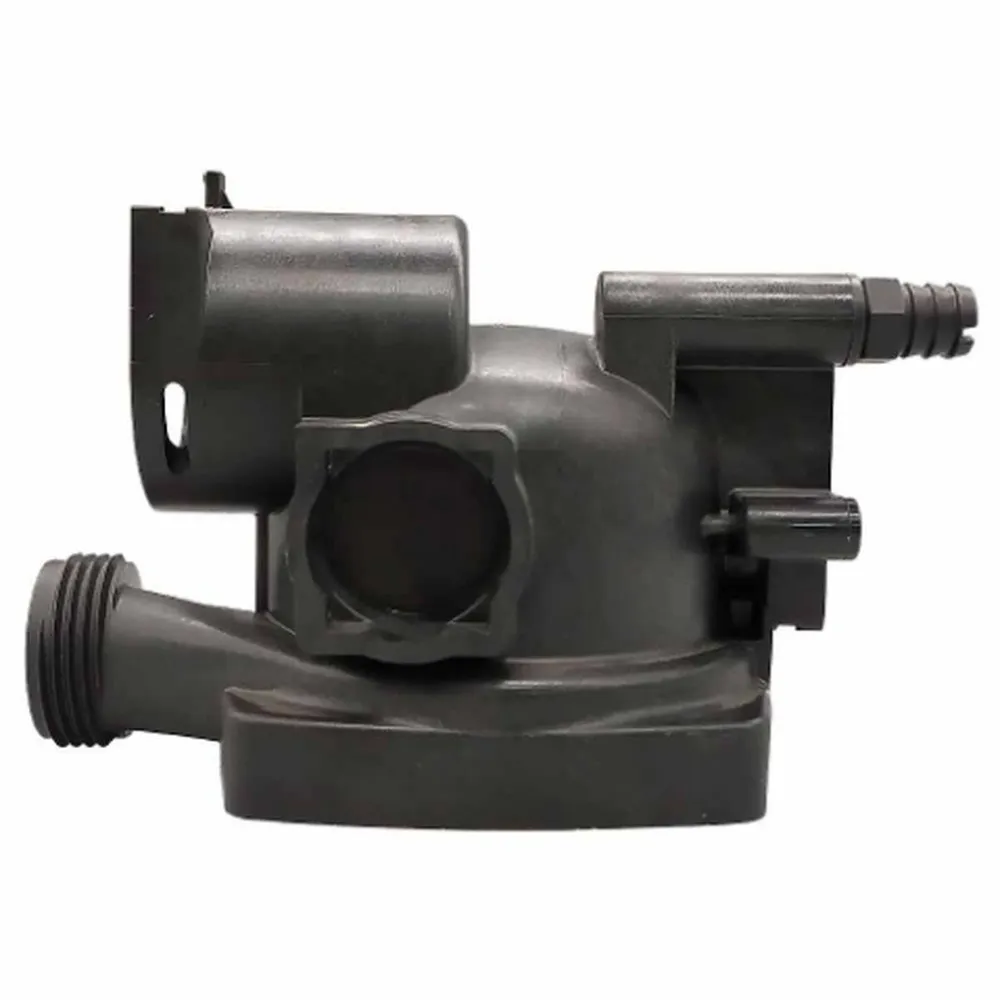

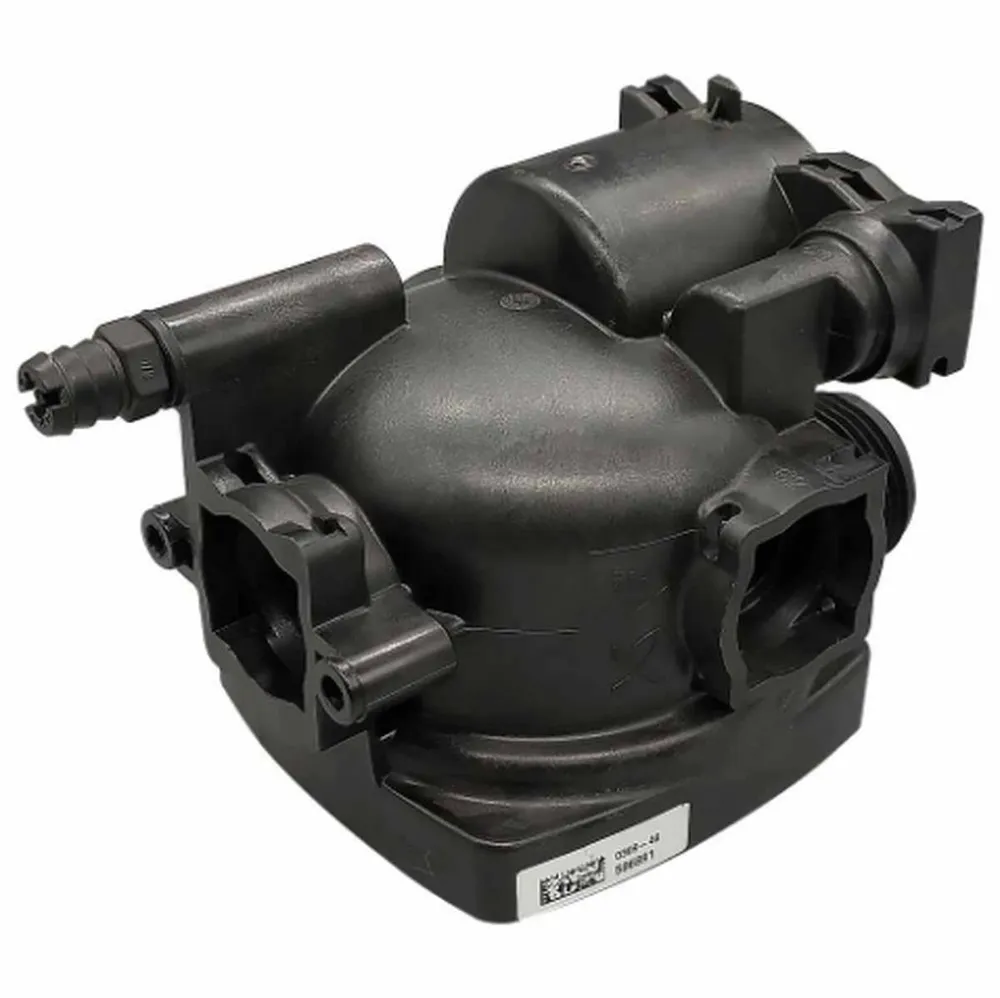

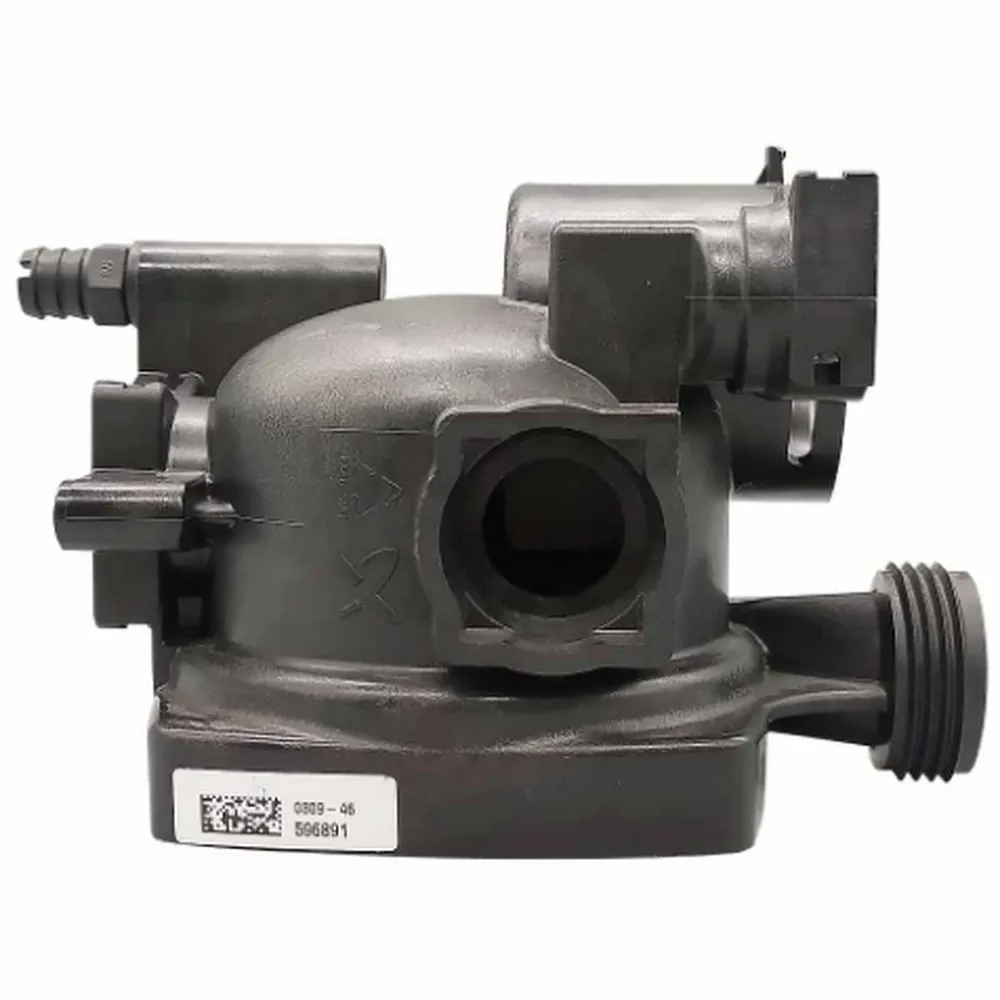

Grundfos motor altyapısıyla çalışan uygun Demirdöküm Aden, Kalisto ve Baykan kombilerde kullanılan pompa bloğu; sirkülasyon pompasının motor ve çark grubunun bağlandığı, kalorifer suyunu hidrolik devre içerisinde yönlendiren arka pompa gövdesidir. Sektörde “pompa bloğu”, “pompa salyangozu” ve “arka hidrolik gövde” adlarıyla anılan parça, motoru sağlam fakat gövdesi çatlamış, bağlantı yuvası hasar görmüş veya su kaçıran pompa gruplarının servis onarımında değerlendirilir.
Ürün Kimliği ve Kod Bilgileri
- Ürün kayıt markası
- Grundfos
- Proser model kodu
- PS02
- Sektör kodu
- SPB007 olarak da listelenebilir
- Ürün tipi
- Pompa bloğu / salyangoz gövdesi
- Uyumlu seri grubu
- Aden / Kalisto / Baykan
- Motor altyapısı
- Grundfos 15-50 ailesiyle kontrol edilerek
- Kullanım devresi
- Kombi kalorifer suyu devresi
- Paket sınıfı
- Boş hidrolik gövde; içerik kontrolü gerekir
“Grundfos” yazımı esas alınmıştır
Ürün başlığı bazı piyasa kayıtlarında “Grundfors” şeklinde yazılmaktadır.
Doğru marka yazımı Grundfos’tur. PS02 ve SPB007 ise satış/stok kodlarıdır;
üreticiye ait OEM parça numarası olarak bağımsız doğrulanmamıştır.
Pompa Motorunu Taşır
Uyumlu pompa motoru ve rotor-çark grubunun bağlandığı dairesel flanş yüzeyini, vida noktalarını ve büyük gövde O-ringi yatağını oluşturur.
Kalorifer Suyunu Yönlendirir
Dönüş hattından gelen suyun pompa çarkına ulaşmasını ve basınç kazanan akışın kombinin uygun hidrolik hattına aktarılmasını sağlar.
Yardımcı Bağlantıları Toplar
Ürün varyantına göre purjör, emniyet ventili, basınç algılama elemanı veya bağlantı klipsleri için yuvalar barındırabilir; port yapısı eski parça ile karşılaştırılmalıdır.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Grundfos Pompa Bloğu Aden Kalisto Baykan |
| Model kodu | PS02 |
| Alternatif sektör kodu | SPB007; OEM kodu olarak kullanılmamalıdır |
| Teknik tanım | Sirkülasyon pompası arka hidrolik gövdesi / pompa salyangozu |
| Uyumlu cihaz grubu | Demirdöküm Aden, Kalisto ve uygun Baykan kombiler |
| Pompa motoru | Grundfos 15-50 / UPSO 15-50 ailesindeki uygun motorla fiziksel flanş kontrolü yapılarak |
| Pompa gücü | Blok üzerinde güç değeri bulunmaz; bağlanacak pompa motorunun etiketi esas alınmalıdır |
| Gövde malzemesi | Üretici teknik föyü bulunmadığından kesin polimer veya malzeme bileşimi belirtilmemiştir |
| Basınç ve sıcaklık değeri | PS02 için doğrulanmış bağımsız teknik föy bulunmadığından kesin değer verilmemiştir |
| Montaj bağlantısı | Pompa motor flanşı, vida düzeni, büyük O-ring ve cihaz hidrolik bağlantılarıyla birlikte çalışır |
| Paket içeriği | Pompa bloğu; motor, rotor, purjör, ventiller, sensörler, contalar ve klipsler ayrıca belirtilmiyorsa dahil değildir |
| Montaj sınıfı | Kombi hidrolik sistemi konusunda yetkin servis uygulaması |
Grundfos 15-50 motor bilgisi ayrı doğrulanmalıdır
Aden, Kalisto ve Baykan cihaz gruplarıyla birlikte Grundfos UPSO 15-50
tip pompa motorları sektör kayıtlarında sıkça listelenmektedir. Ancak
yalnızca “15-50” yazısı gövde uyumluluğunu kanıtlamaz; CAOD, AOKR,
flanş geometrisi ve çark derinliği gibi fiziksel ayrıntılar değişebilir.
Pompa Bloğu Nasıl Çalışır?
Sirkülasyon pompasının elektrik motoru rotor ve çarkı döndürür. Su, gövdenin giriş kanalından çark merkezine ulaşır; dönen çark suya hız kazandırır. Pompa bloğunun salyangoz biçimli akış yolu, bu suyu toplayıp çıkış hattına yönlendirerek kalorifer devresindeki dolaşımın sürdürülmesine yardımcı olur.
Motor çalışır durumda olsa bile pompa bloğunda çatlak, conta yatağında bozulma, portlarda kırık veya iç kanalda yoğun tortu bulunması su kaçağı ve zayıf sirkülasyon oluşturabilir. Bu nedenle arıza teşhisinde motor, rotor ve pompa gövdesi ayrı ayrı değerlendirilmelidir.
Pompa Bloğu ile Pompa Motoru Arasındaki Fark
Pompa Bloğu / Salyangoz
- Suyun geçtiği hidrolik gövdedir.
- Motorun bağlandığı flanşı taşır.
- Giriş-çıkış ve yardımcı bağlantıları içerir.
- Elektrik motoru veya sargı içermez.
- Çatlak ve bağlantı hasarı su kaçağı oluşturabilir.
Pompa Motoru / Ön Kafa
- Elektrikle çalışan rotor ve stator grubudur.
- Çarkı döndürerek suya hareket kazandırır.
- Güç, gerilim ve soket değerleri motor etiketinde bulunur.
- Sıkışma, sargı ve kondansatör arızası dolaşımı durdurabilir.
- Motor arızası gövde değişimiyle giderilmez.
Ürün adı komple pompa anlamına gelmez
Bu stok kartı pompa bloğunu ifade eder. Sipariş görselinde motor ve
aksesuarlar açıkça gösterilmiyorsa komple sirkülasyon pompası olarak
değerlendirilmemelidir.
Aden, Kalisto ve Baykan Uyumluluk Kontrolü
Ürün adı Aden, Kalisto ve Baykan cihaz grubunu tanımlar. Bu ortak tanımlama, ilgili kombilerin bazı üretim dönemlerinde benzer pompa bloğu ve Grundfos motor altyapısı kullanabildiğini gösterir. Aynı seri içinde revizyon veya hidrolik grup farkı bulunabileceğinden model adı tek başına kesin seçim için yeterli değildir.
Cihaz Üzerinden Kontrol
- Kombinin marka, model ve tip etiketi
- Üretim ve seri numarası
- Mevcut pompa motorunun tam Grundfos tipi
- Motor soketi ve güç etiketi
- Eski blok üzerindeki döküm veya üretim işaretleri
Fiziksel Gövde Karşılaştırması
- Motor flanş çapı ve dört vida deliği düzeni
- Büyük pompa O-ringi yatağının çapı
- Giriş ve çıkış ağızlarının yönü
- Purjör, emniyet ventili ve sensör portları
- Klips, boru ve by-pass bağlantı noktaları
- Gövdenin kombi içerisindeki sabitleme biçimi
Nitron, Atron veya başka seri otomatik olarak eklenmemelidir
Benzer Grundfos pompa motoru farklı kombilerde kullanılabilir; fakat
arka hidrolik gövde üzerindeki port ve bağlantılar değişebilir. Aden,
Kalisto ve Baykan dışındaki modeller için ayrı fiziksel doğrulama gerekir.
Değişim Gerektirebilecek Arıza Belirtileri
- Pompa bloğunda gözle görülen çatlak veya kırık
- Motor ile gövde birleşiminden su damlaması
- Giriş-çıkış bağlantılarında kalıcı nem ve kireç izi
- Purjör veya emniyet ventili yuvasında diş ya da klips hasarı
- Büyük O-ring yatağında çizik, deformasyon veya yüzey bozulması
- Gövde içindeki tortu nedeniyle daralan su geçişi
- Dış su kaçağına bağlı kombi basınç kaybı
- Pompa çalışmasına rağmen zayıf dolaşım ve hızlı sıcaklık yükselmesi
Her pompa kaçağı blok değişimi gerektirmez
Kaçak yalnızca büyük motor O-ringinden, purjörden veya bağlantı
contasından kaynaklanabilir. Gövde sağlam ve yuvalar hasarsızsa uygun
conta değişimi yeterli olabilir. Çatlak veya eğri blok ise
yenilenmelidir.
Doğru Parça Seçimi İçin Pratik Kontrol Listesi
Karşılaştırılması Gerekenler
- PS02 ürün görseli ile eski bloğun genel biçimi
- Grundfos motorun tip etiketi
- Motorun gövdeye oturma derinliği
- Vida deliği aralıkları
- Boru ve klips girişleri
- Yardımcı portların sayısı ve konumu
- Paket içerisindeki conta ve aksesuarlar
Yanlış Seçime Yol Açan Yaklaşımlar
- Yalnızca Grundfos marka adına göre sipariş vermek
- Bütün 15-50 motorların aynı gövdeye uyduğunu varsaymak
- Sadece kombinin 24 kW olmasına göre seçim yapmak
- Benzer renkli pompa bloğunu aynı kabul etmek
- Eski motor O-ringini kontrol etmeden yeniden kullanmak
- Eksik port veya bağlantıyı sonradan uyarlamaya çalışmak
Fotoğrafla eşleştirme hata riskini azaltır
Eski pompa bloğunun motor sökülmeden önceki genel görünümü, motor etiketi,
bağlantı ağızları ve yardımcı portları net biçimde görüntülenmelidir.
Montaj ve Hidrolik Güvenlik
Pompa bloğu kombinin sıcak ve basınçlı kalorifer devresinde çalışır. Sökümden önce kombi kapatılmalı, cihazın soğuması beklenmeli, elektrik ve gaz güvenliği sağlanmalı ve tesisat basıncı yetkin servis tarafından kontrollü biçimde alınmalıdır.
- Gövde ve motor birleşiminde uygun yeni büyük O-ring kullanılmalıdır.
- Conta kanalı temizlenmeli; çizilmemeli veya keskin aletle zorlanmamalıdır.
- Motor vidaları çapraz ve dengeli biçimde sıkılmalıdır.
- Plastik gövdeye aşırı tork uygulanmamalıdır.
- Aktarılan purjör, ventil ve sensörlerin contaları kontrol edilmelidir.
- Sistem doldurulduktan sonra soğuk ve sıcak kaçak testi yapılmalıdır.
- Pompanın havası ve dolaşım performansı servis tarafından doğrulanmalıdır.
Çatlak blok yapıştırılarak güvenli hâle gelmez
Sıcak ve basınçlı su taşıyan gövdedeki çatlak, epoksi, silikon veya
plastik kaynakla kalıcı ve güvenli şekilde onarılmış kabul edilmemelidir.
Yapısal olarak hasarlı parça değiştirilmelidir.
Sık Sorulan Sorular
Ürünün doğru marka yazımı nedir?
Doğru marka yazımı Grundfos’tur. “Grundfors” ifadesi ürün başlıklarında görülen yaygın bir yazım hatasıdır.
PS02 bir OEM parça kodu mudur?
Proser stok kartında kullanılan model kodudur. Grundfos veya kombi üreticisine ait OEM numara olarak bağımsız doğrulanmamıştır.
SPB007 kodu aynı ürünü mü ifade eder?
Başka bir sektör satıcısı Aden–Kalisto–Baykan pompa bloğunu SPB007 stok koduyla listeler. Bu kod da OEM numarası değildir; görsel ve fiziksel yapı karşılaştırılmalıdır.
Pompa motoru ürünle birlikte gelir mi?
Ürün adı yalnızca pompa bloğunu ifade eder. Motor, rotor, purjör, ventiller, sensörler ve contalar ayrıca gösterilmiyorsa dahil kabul edilmemelidir.
Grundfos UPSO 15-50 motora uyar mı?
Bu motor ailesi Aden, Kalisto ve Baykan cihazlarla birlikte yaygın olarak listelenmektedir. Kesin uyumluluk CAOD/AOKR gövde tipi, motor flanşı, vida düzeni ve çark derinliği karşılaştırılarak belirlenmelidir.
Aden ve Kalisto modellerinin hepsine uyar mı?
Seri adı uyumluluğu destekler ancak üretim revizyonları olabilir. Cihaz etiketi ve eski pompa bloğu görülmeden bütün modellere kesin uyumluluk verilmemelidir.
Baykan kombilerde kullanılabilir mi?
Ürün Baykan uyumlu olarak listelenmektedir. Baykan model etiketi, motor tipi ve hidrolik portların fiziksel eşleşmesi ayrıca kontrol edilmelidir.
Su kaçağı varsa komple pompa değişmeli mi?
Kaçağın kaynağına bağlıdır. Motor sağlamsa ve kaçak çatlak pompa bloğundan geliyorsa yalnızca gövde değişimi mümkün olabilir. Arıza O-ring veya purjör kaynaklıysa ilgili sızdırmazlık parçası ayrıca değerlendirilebilir.
Eski büyük pompa O-ringi yeniden kullanılabilir mi?
Sertleşmiş, yassılaşmış, şişmiş veya kesilmiş O-ring yeniden kullanılmamalıdır. Ölçüsü ve elastomer türü uygun yeni conta tercih edilmelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Grundfos PS02 pompa bloğu siparişinden önce kombinin marka-model etiketini, mevcut pompa motorunun tip etiketini ve eski bloğun ön-arka görünümünü iletebilirsiniz. Proser ekibi; motor flanşı, bağlantı ağızları, sensör-purjör portları ve gövde geometrisi üzerinden ürün eşleştirmesine yardımcı olur.
Önemli Bilgilendirme
Ürün rengi, baskı işaretleri ve küçük gövde ayrıntıları tedarik partisine göre değişebilir. Teknik seçimde ürün adından önce PS02 stok kodu, eski pompa bloğunun genel geometrisi, Grundfos motor tipi, flanş ve vida düzeni, büyük O-ring yatağı, giriş-çıkış ağızları ve yardımcı portların konumu esas alınmalıdır.
