PS08 • Nepto / Atron / Protherm • GPD15-5S Gövde Grubu • Çıkma Ürün
Pompa Salyangozu Nepto Atron Protherm

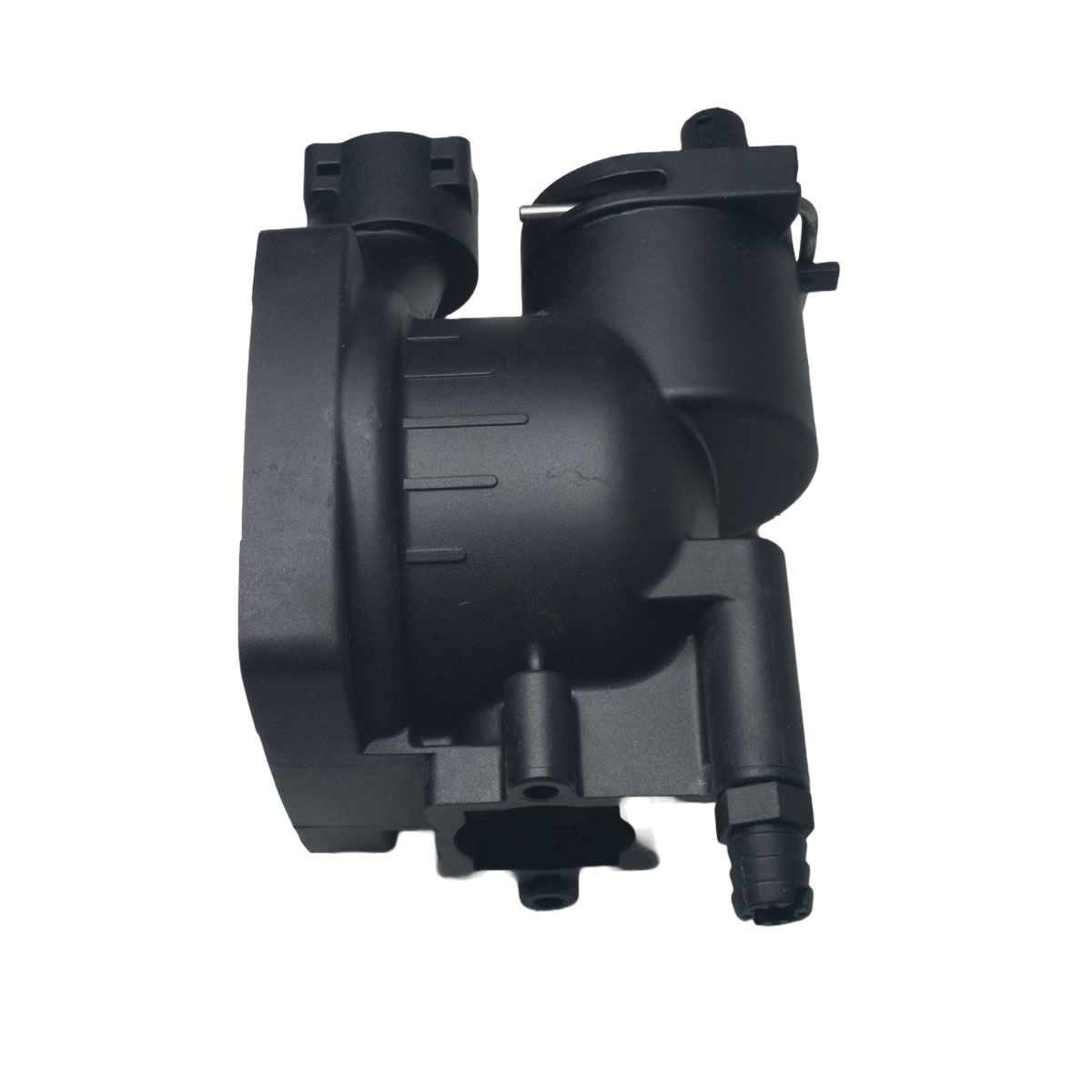

PS08 pompa salyangozu; Demirdöküm Nepto, Atron ve fiziksel yapısı eşleşen Protherm kombilerde sirkülasyon pompasının motor ve rotor grubunun bağlandığı hidrolik gövdedir. Tesisat dönüş suyunu pompa çarkına yönlendirir, basınçlandırılmış akışın kalorifer devresine aktarılmasına yardımcı olur. Mevcut stok kaydında çıkma ürün olarak sunulduğundan gövde, diş, O-ring yatağı ve yardımcı portlar montajdan önce kontrol edilmelidir.
Ürün Kimliği ve Stok Bilgileri
- Model kodu
- PS08
- Ürün tipi
- Pompa salyangozu / hidrolik gövde
- Uyumlu grup
- Demirdöküm / Protherm
- Seriler
- Nepto / Atron / uygun Protherm
- Motor ailesi
- GPD15-5S ile kontrol edilerek
- Parça durumu
- Çıkma ürün
- Devre
- Kombi kalorifer suyu devresi
- Montaj
- Yetkin teknik servis
“Orijinal” marka bilgisi teknik üretici adı değildir. Stok kaydındaki marka alanında “Orjinal” ifadesi görülmektedir. Ürünün Demirdöküm veya Protherm OEM parçası olduğu, üretici etiketi ve doğrulanmış parça numarası olmadan kesinleştirilemez. Bu nedenle PS08 kodu ve fiziksel uyumluluk esas alınmıştır.
Pompa Motorunu Taşır

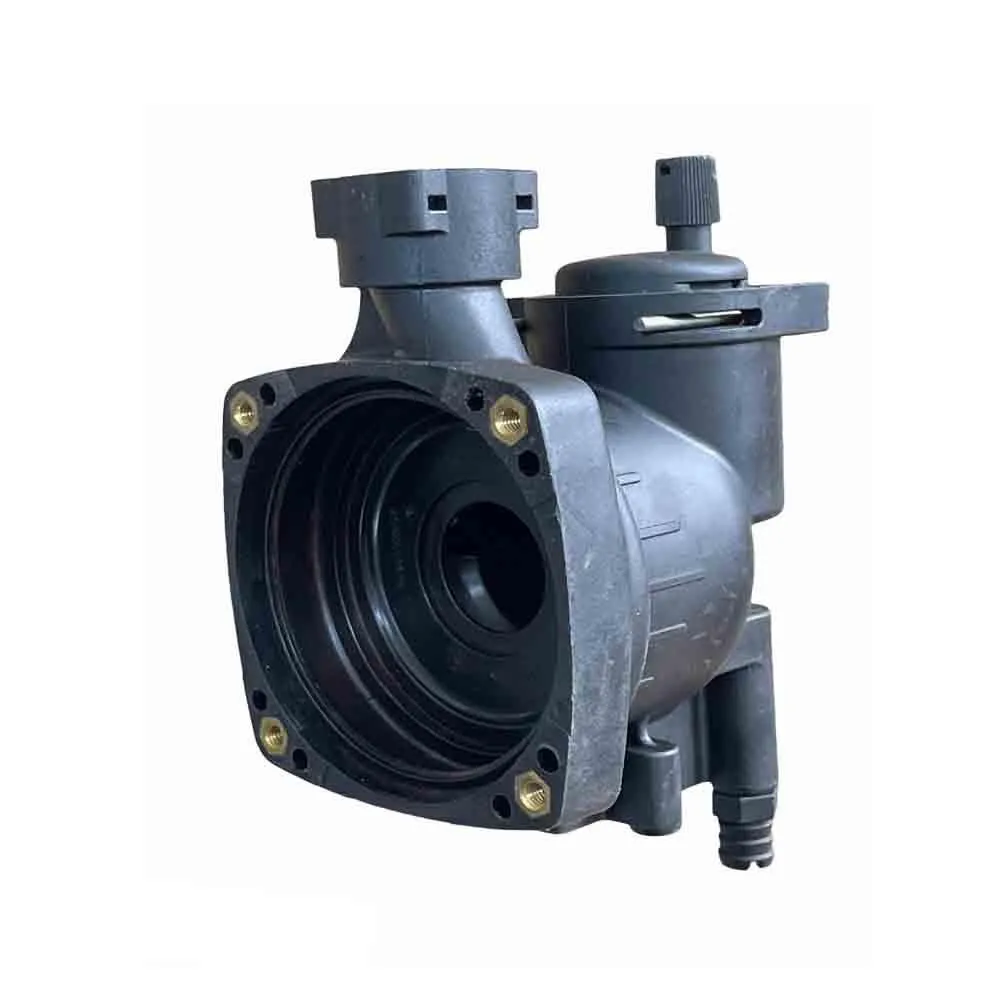

Motor ve rotor-çark grubunun bağlandığı flanş yüzeyini, vida noktalarını ve büyük O-ring sızdırmazlık kanalını oluşturur.
Sistem Suyunu Yönlendirir
Kalorifer dönüş suyunun çark merkezine ulaşmasını ve hızlandırılan akışın uygun çıkış kanalına aktarılmasını sağlar.
Yardımcı Bağlantıları Toplar
Ürün formuna göre purjör, sensör veya emniyet elemanı yuvaları içerebilir; her bağlantı eski gövdeyle karşılaştırılmalıdır.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Pompa Salyangozu Nepto Atron Protherm |
| Model / stok kodu | PS08 |
| Teknik tanım | Kombi sirkülasyon pompası hidrolik gövdesi |
| Parça durumu | Çıkma ürün; kullanım ve kozmetik izleri bulunabilir |
| Uyumlu seri grubu | Demirdöküm Nepto, Atron ve uygun Protherm kombiler; fiziksel kontrol şartıyla |
| İlişkili pompa motoru | GPD15-5S ailesi; motor etiketi, flanş, vida ve çark derinliği karşılaştırılarak |
| İlişkili Protherm modelleri | Sektör kayıtlarında Lynx ve Leopard motor gruplarıyla ilişkilendirilir; salyangoz için ayrıca kontrol gerekir |
| Motor teknik verisi | Ayrı GPD15-5S kayıtlarında 230 V, 50 Hz, üç kademeli 55/65/75 W ve maksimum 3 bar bilgileri bulunur; bunlar gövdenin bağımsız teknik değerleri değildir |
| Gövde malzemesi | PS08 için doğrulanmış üretici föyü bulunmadığından kesin bileşim belirtilmemiştir |
| Bağlantı ölçüleri | Eski parça üzerinden fiziksel olarak karşılaştırılmalıdır |
| Paket içeriği | Pompa salyangozu; motor, rotor, O-ring, purjör ve sensörler ayrıca belirtilmiyorsa dahil değildir |
| Uygulama alanı | Kapalı devre kombi kalorifer suyu sistemi |
Motor verisi gövde verisiyle karıştırılmamalıdır. Gerilim, watt, kondansatör ve devir bilgileri pompa motoruna aittir. PS08 elektrikli bir parça değildir; seçim motorun mekanik flanşı ve cihazın hidrolik bağlantıları üzerinden yapılır.
Çalışma Prensibi
Pompa motorunun rotoru ve çarkı döndüğünde, salyangoz girişindeki kalorifer suyu çark merkezine çekilir. Çark suya hız kazandırır; gövdenin çevresel kanalı bu suyu toplayarak çıkış hattına yönlendirir. Böylece eşanjör ve radyatör devresinde dolaşım oluşur.
Motor sağlam olsa dahi gövde çatlağı, O-ring yatağı hasarı veya iç kanaldaki tortu su kaçağına ve dolaşım kaybına neden olabilir. Arıza teşhisinde motor, rotor, conta ve gövde ayrı değerlendirilmelidir.
Pompa Salyangozu ile Motor Arasındaki Fark
PS08 Pompa Salyangozu
- Suyun geçtiği hidrolik gövdedir.
- Motoru mekanik olarak taşır.
- Giriş, çıkış ve yardımcı bağlantıları oluşturur.
- Elektrik sargısı içermez.
- Çatlak gövde su kaçağı oluşturabilir.
GPD15-5S Pompa Motoru
- Rotor ve çarkı döndüren elektrikli bölümdür.
- Motor, sargı ve soket grubunu içerir.
- Watt ve devir bilgisi motor etiketindedir.
- Sıkışma veya elektrik arızası dolaşımı durdurabilir.
- Motor arızası gövde değişimiyle giderilmez.
PS08 komple pompa değildir. Ürün görselinde veya paket bilgisinde motor açıkça gösterilmiyorsa ürün yalnızca pompa salyangozu olarak kabul edilmelidir.
Uyumluluk Kontrolü
Cihaz ve Motor Bilgileri
- Kombinin tam model ve tip etiketi
- Nepto veya Atron varyantı
- Protherm Lynx, Leopard ya da farklı seri bilgisi
- Motor üzerindeki GPD15-5S etiketi
- Cihaz üretim ve seri numarası
Fiziksel Karşılaştırma
- Motor flanşı ve dört vida düzeni
- Büyük pompa O-ringi yatağı
- Giriş-çıkış ağızlarının yönü
- Purjör ve yardımcı portlar
- Klips ve boru bağlantıları
- Çarkın gövde içindeki derinliği
Bütün Protherm ve Demirdöküm kombilere uyumlu değildir. Yeni nesil Lynx Condens, Atron Condense ve farklı hidrolik platformlar başka pompa grupları kullanabilir.
Çıkma Üründe Kontrol Edilecekler
- Gövde üzerinde çatlak, yapıştırma veya plastik kaynak bulunmaması
- Motor flanş yüzeyinin düz ve kırılmamış olması
- Vida yuvalarında hasar bulunmaması
- Büyük O-ring kanalında çizik ve deformasyon olmaması
- Giriş-çıkış ağızlarında kırık ve aşırı kireçlenme bulunmaması
- Purjör ve yardımcı portların sağlam olması
- İç akış kanalında yabancı cisim bulunmaması
Kozmetik iz ile yapısal hasar farklıdır. Renk değişimi veya hafif kullanım izi görülebilir; çatlak, conta kanalı bozukluğu ve bağlantı kırığı kabul edilmemelidir.
Arıza Belirtileri
- Motor ile salyangoz birleşiminden su damlaması
- Gövde üzerinde çatlak veya kireç izi görülmesi
- Giriş-çıkış bağlantılarında nemlenme
- Kombi basıncının dış kaçak nedeniyle düşmesi
- Pompa çalışmasına rağmen dolaşımın zayıf olması
- Purjör veya yardımcı port çevresinde sızıntı
Her dolaşım arızası salyangoz kaynaklı değildir. Rotor sıkışması, motor sargısı, kondansatör, kart çıkışı, hava, kapalı vana, tıkalı filtre veya eşanjör de düşük dolaşım oluşturabilir.
Montaj ve Servis Güvenliği
Pompa salyangozu sıcak ve basınçlı kalorifer devresindedir. Değişimden önce kombi kapatılmalı, soğutulmalı, elektrik ve gaz güvenliği sağlanmalı ve sistem basıncı servis tarafından kontrollü biçimde alınmalıdır.
- Motor-gövde birleşiminde ölçüsü doğru yeni O-ring kullanılmalıdır.
- Conta kanalı temizlenmeli ve çizilmemelidir.
- Motor vidaları çapraz ve dengeli sıkılmalıdır.
- Plastik gövde aşırı torkla zorlanmamalıdır.
- Montaj sonrasında soğuk ve sıcak kaçak testi yapılmalıdır.
- Pompanın havası ve dolaşımı kontrol edilmelidir.
Çatlamış gövde yapıştırılarak kullanılmamalıdır. Silikon, epoksi veya plastik kaynak basınçlı sıcak su devresinde güvenli ve kalıcı onarım sayılmaz.
Sık Sorulan Sorular
PS08 OEM kodu mudur?
Açık üretici kataloğunda OEM numarası olarak doğrulanmamıştır; satış/model kodu olarak kullanılmalıdır.
Ürün sıfır mı, çıkma mı?
Mevcut stok açıklamasında çıkma ürün olarak belirtilmiştir.
GPD15-5S motora uyar mı?
Bu motor ailesiyle ilişkilendirilir; flanş, vida düzeni, O-ring ve çark derinliği karşılaştırılmalıdır.
Nepto ve Atron modellerine uyar mı?
Stok kaydında uyumlu listelenir; üretim varyantı ve eski gövde görülmeden bütün cihazlara kesin uyumluluk verilmemelidir.
Protherm Lynx ve Leopard ile uyumlu mudur?
GPD15-5S motor kayıtları bu modellerle ilişkilidir; salyangozun yardımcı portları ayrıca kontrol edilmelidir.
Motor ve rotor dahil midir?
Ürün adı yalnızca pompa salyangozunu ifade eder. Diğer parçalar açıkça belirtilmiyorsa dahil değildir.
Kaçak yalnızca O-ring kaynaklı olabilir mi?
Evet; ancak gövde çatlağı ve conta yatağı hasarı da kontrol edilmelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
PS08 siparişinden önce kombinin model etiketini, pompa motoru etiketini ve eski salyangozun ön-arka görünümünü iletebilirsiniz. Proser ekibi motor flanşı, O-ring yatağı, giriş-çıkış ağızları ve yardımcı portlar üzerinden fiziksel eşleştirmeye yardımcı olur.
Önemli Bilgilendirme
Çıkma ürünün renk tonu ve yüzey izleri stoktaki parçaya göre değişebilir. Teknik seçimde PS08 kodu, eski gövdenin formu, motor flanşı, dört vida düzeni, büyük O-ring yatağı, giriş-çıkış yönleri ve yardımcı portların konumu esas alınmalıdır.
