Grundfos • ALPHA1 25-80 130 • 93074176 • 220-240V • 4-60W

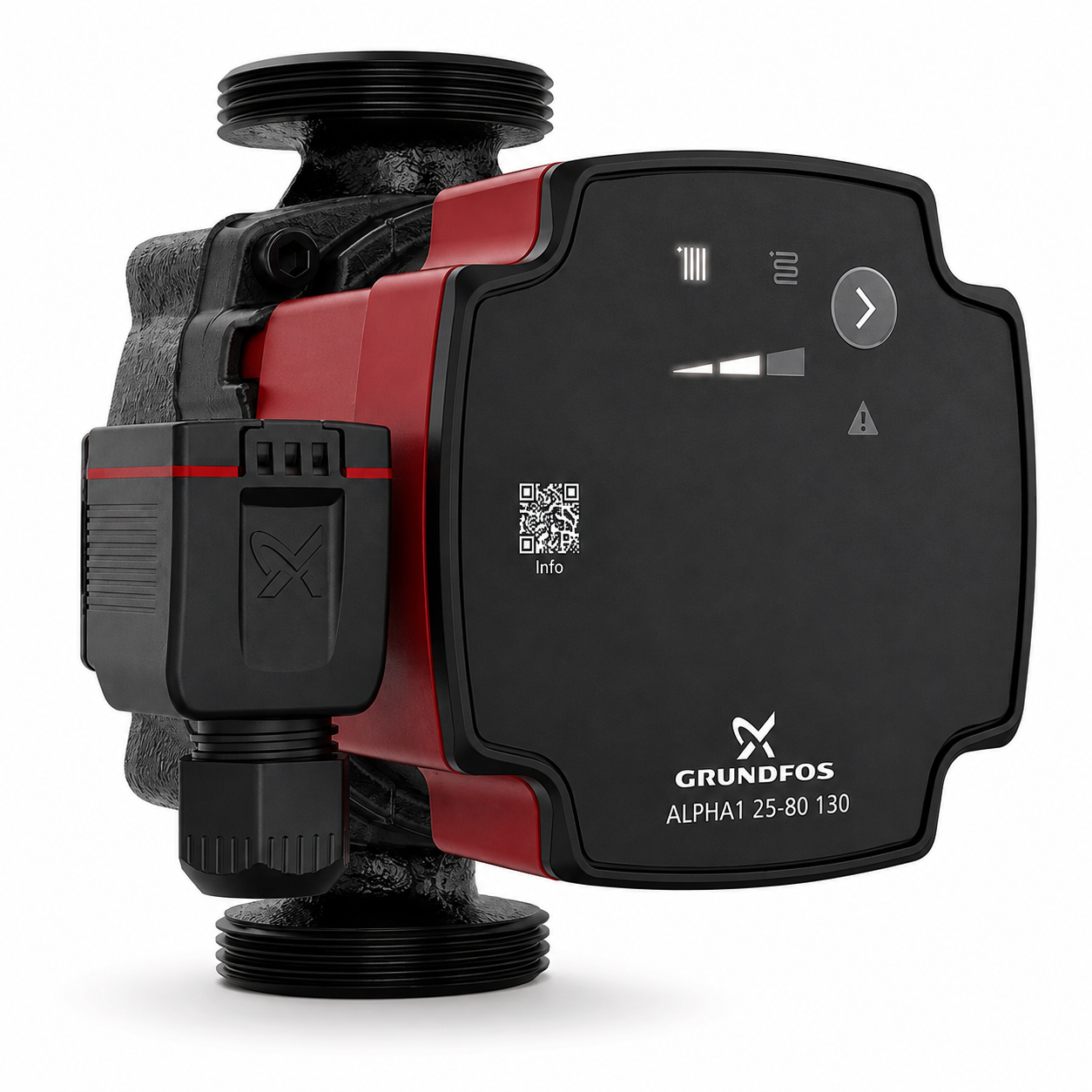

Grundfos ALPHA1 25-80 130 mm Frekans Kontrollü Sirkülasyon Pompası
Grundfos ALPHA1 25-80 130 mm sirkülasyon pompası; uygun kombi, kazan ve kapalı ısıtma sistemlerinde tesisat suyunun kontrollü biçimde dolaştırılması için kullanılan elektronik pompa grubudur. 93074176 ürün referansı, 220-240V besleme gerilimi, 4-60W güç aralığı ve frekans kontrollü motor yapısıyla tanımlanır. Kompakt 130 mm montaj sınıfı sayesinde aynı bağlantı ölçüsünü kullanan dar montaj alanlarına uygulanabilir; seçim öncesinde eski pompanın etiketi, bağlantı sınıfı, elektrik soketi ve hidrolik özellikleri karşılaştırılmalıdır.
Ürün Kimliği ve Teknik Tanımı
- Üretici marka
- Grundfos
- Ürün serisi
- ALPHA1
- Tam model
- 25-80 130
- Ürün referansı
- 93074176
- Besleme gerilimi
- 220-240V AC
- Güç aralığı
- 4-60W
- Montaj uzunluğu
- 130 mm
- Motor kontrolü
- Elektronik frekans kontrollü
9H ve AC0 ifadeleri bağımsız kapasite bilgisi değildir Bu işaretler ürünün üretim, elektronik kontrol veya teknik varyant tanımıyla ilişkili olabilir. Doğru seçimde 93074176 referansı, ALPHA1 25-80 130 tam model kodu, gerilim ve fiziksel bağlantı yapısı birlikte değerlendirilmelidir.
Frekans Kontrollü Motor
Elektronik sürücü, pompa devrinin seçilen çalışma ayarına ve sistemin hidrolik ihtiyacına göre düzenlenmesine yardımcı olur.
130 mm Kompakt Montaj
Bağlantı yüzeyleri arasındaki kısa montaj mesafesi, uygun kombi ve kompakt ısıtma gruplarındaki sınırlı alana uyum sağlar.
4-60W Güç Yönetimi
Sabit yüksek güçle çalışmak yerine çalışma koşullarına bağlı değişken elektrik tüketimi sunarak kontrollü sirkülasyonu destekler.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Grundfos ALPHA1 25-80 130 mm Frekans Kontrollü Sirkülasyon Pompası |
| Marka / seri | Grundfos / ALPHA1 |
| Model kodu | 25-80 130 |
| Ürün referansı | 93074176 |
| Pompa sınıfı | Elektronik kontrollü, ıslak rotorlu kapalı ısıtma sistemi sirkülasyon pompası |
| Elektrik beslemesi | 220-240V AC |
| Giriş gücü | Çalışma ayarı ve sistem koşullarına bağlı olarak 4-60W aralığı |
| Kontrol teknolojisi | Elektronik frekans ve devir kontrolü |
| Montaj uzunluğu | 130 mm; eski pompanın iki bağlantı yüzeyi arasındaki mesafe fiziksel olarak ölçülmelidir |
| Bağlantı sınıfı | 25 model sınıfı; kesin rakor, diş ve boru bağlantısı güncel ürün etiketi veya teknik föy üzerinden doğrulanmalıdır |
| Hidrolik sınıf | 25-80 model tanımı; kesin pompa eğrisi, debi ve basma yüksekliği güncel teknik doküman üzerinden kontrol edilmelidir |
| Etiket varyantı | 9H ve AC0 işaretlerini taşıyan ürün versiyonu |
| Temel görevi | Kapalı devredeki tesisat suyunu ısı üreticisi, eşanjör, radyatör veya kolektör hatları arasında dolaştırmak |
| Motor yapısı | Elektronik sürücülü değişken devirli motor; klasik üç kademeli kondansatörlü pompalardan farklıdır |
| Elektrik bağlantısı | Soket veya terminal biçimi mevcut pompa ve cihaz kablo tesisatıyla karşılaştırılmalıdır |
| Satış biçimi | ALPHA1 25-80 130 tanımı çoğunlukla hidrolik gövdeli komple pompa grubunu ifade eder. Güncel stok görseli ve paket içeriği esas alınmalıdır |
| Rakor ve contalar | Ürün görselinde ayrıca gösterilmeyen rakor, somun, conta ve elektrik kablosu pakete dahil kabul edilmemelidir |
| Kullanım alanı | Teknik kapasitesi, montaj mesafesi ve bağlantısı uygun kombi, kazan ve kapalı ısıtma sistemleri |
| Montaj sınıfı | Elektrik ve basınçlı sıcak su devresi nedeniyle yetkin teknik servis uygulaması |
130 mm ile 180 mm pompalar birbirinin yerine doğrudan kullanılamaz Montaj uzunluğu; pompanın tesisat boruları arasına fiziksel olarak yerleşmesini belirleyen temel ölçüdür. 25-80 130 modeli, 32-80 180 veya farklı uzunluktaki pompalarla karıştırılmamalıdır.
Grundfos ALPHA1 Pompa Nasıl Çalışır?
Pompa elektrik enerjisi aldığında elektronik sürücü motorun çalışma devrini yönetir. Motor içerisindeki manyetik yapı rotoru, rotorla bağlantılı çark ise pompa gövdesindeki tesisat suyunu hareket ettirir.
Çarkın oluşturduğu basınç farkı sayesinde ısıtılmış su kombi, kazan veya eşanjörden radyatör ve kolektör devrelerine taşınır. Su, ısısını sisteme aktardıktan sonra dönüş hattı üzerinden yeniden ısı üreticisine ulaşır.
Elektronik kontrol enerji tüketimini çalışma ihtiyacına göre düzenler Pompa sürekli en yüksek güçte çalışmak yerine seçilen kontrol ayarı ve hidrolik koşullara bağlı olarak motor devrini değiştirebilir.
25-80 130 Model Tanımının Önemi
Model Kodunda Kontrol Edilecekler
- ALPHA1 ürün serisi
- 25 bağlantı ve gövde sınıfı
- 80 hidrolik performans sınıfı
- 130 mm montaj uzunluğu
- 93074176 ürün referansı
- 220-240V besleme değeri
- 4-60W güç aralığı
Karıştırılmaması Gereken Modeller
- ALPHA1 32-80 180
- ALPHA1 25-60 130
- 180 mm montaj boyuna sahip pompalar
- Klasik üç devirli asenkron pompalar
- Farklı elektrik soketli elektronik pompalar
- Yalnızca motor kafası olarak satılan ürünler
25 ve 32 model sınıfları aynı bağlantı kabul edilmemelidir Dış görünüş benzer olsa bile gövde, rakor ve boru bağlantı ölçüleri farklı olabilir. Tesisat bağlantısı fiziksel olarak doğrulanmalıdır.
Frekans Kontrollü Pompa ile Üç Devirli Pompa Arasındaki Fark
ALPHA1 Elektronik Pompa
- Elektronik motor sürücüsüne sahiptir.
- Değişken devirli çalışabilir.
- Güç tüketimi 4-60W aralığında değişebilir.
- Çalışma ayarı hidrolik ihtiyaca göre seçilir.
- Harici çalışma kondansatörü gerektirmeyebilir.
Klasik Üç Kademeli Pompa
- Üç sabit motor hızından biriyle çalışır.
- Kademe mekanik anahtarla seçilebilir.
- Elektronik frekans kontrolü bulunmayabilir.
- Elektrik ve soket yapısı farklı olabilir.
- ALPHA1 yerine doğrudan kullanılmamalıdır.
Elektronik pompa bağlantısı tahminle dönüştürülmemelidir Farklı pompa tipleri arasında geliştirilen uygunsuz kablo veya soket bağlantıları elektronik sürücüye ve cihaz kontrol kartına zarar verebilir.
Komple Pompa ile Motor Kafası Arasındaki Fark
Komple ALPHA1 Pompa
- Elektronik motor ile hidrolik gövdeyi birlikte içerir.
- Giriş ve çıkış bağlantıları gövde üzerinde bulunur.
- 130 mm montaj uzunluğu komple gövde üzerinden ölçülür.
- Pompa akış yönü gövde üzerindeki okla gösterilir.
- Gövde arızasında komple değişim çözümü sunar.
Yalnızca Motor Kafası
- Motor, elektronik kart, rotor ve çark bölümünü içerir.
- Mevcut uyumlu salyangoz gövdeye bağlanır.
- 130 mm ölçüsü motor kafasının tek başına ölçüsü değildir.
- Flanş ve çark geometrisi birebir eşleşmelidir.
- Güncel ürün görselinden satış şekli doğrulanmalıdır.
Ürün adı “pompa motoru” olsa bile paket içeriği kontrol edilmelidir 25-80 130 model tanımı çoğunlukla komple pompa grubunu belirtir. Gönderilecek ürünün motor kafası mı yoksa gövdeli komple pompa mı olduğu sipariş öncesinde netleştirilmelidir.
Başlıca Kullanım Alanları
- Uygun bağlantıya sahip duvar tipi kombi sistemleri
- Kapalı devre merkezi ısıtma tesisatları
- Radyatörlü kalorifer sistemleri
- Teknik kapasitesi uygun yerden ısıtma grupları
- Kazan ve eşanjör sirkülasyon hatları
- Kolektörlü ısıtma dağıtım sistemleri
- Değişken debi ihtiyacı bulunan kapalı devreler
- 93074176 referanslı pompayı kullanan uygun cihazlar
Kombi uyumluluğu yalnızca pompanın dış görünüşüne göre belirlenmez Cihaz kontrol sistemi, elektrik soketi, hidrolik gövde, 130 mm montaj mesafesi ve pompa kapasitesi birlikte değerlendirilmelidir.
Uyumluluk Kontrolünde Temel Noktalar
Eski Pompa Etiketi
- Grundfos marka ve ALPHA1 seri adı
- 25-80 130 tam model kodu
- 93074176 ürün referansı
- 220-240V besleme değeri
- 4-60W güç aralığı
- 9H ve AC0 işaretleri
- Üretim ve seri bilgileri
Fiziksel Bağlantı Yapısı
- 130 mm montaj mesafesi
- Giriş ve çıkış rakor ölçüleri
- Pompa gövdesindeki akış yönü
- Elektrik soketi ve kilit yapısı
- Elektronik kontrol panelinin konumu
- Cihaz içerisindeki montaj alanı
- Boru ve braket bağlantı düzeni
93074174 ile 93074176 referansları karıştırılmamalıdır Benzer elektrik değerlerine sahip olsalar da model sınıfı, bağlantı ölçüsü ve montaj uzunluğu farklı olabilir. Ürün referansı tam olarak karşılaştırılmalıdır.
Pompa Arızasına İşaret Edebilecek Belirtiler
- Isıtma devresinde yeterli su dolaşımının oluşmaması
- Radyatörlerin geç veya dengesiz ısınması
- Pompanın devreye girmemesi veya aralıklı durması
- Elektronik gösterge ya da kontrol bölümünün tepki vermemesi
- Motor kısmından olağan dışı uğultu veya titreşim gelmesi
- Pompa gövdesinin normalden fazla ısınması
- Tesisatta akış ve vana seslerinin artması
- Kombinin yetersiz dolaşım nedeniyle sıcaklığının hızla yükselmesi
- Elektrik soketi çevresinde ısınma veya yanık izi görülmesi
- Pompa gövdesi ya da rakor bağlantılarında kaçak oluşması
- Seçilen çalışma ayarının korunmaması
Elektronik göstergenin çalışması rotorun döndüğünü kanıtlamaz Kontrol paneli aktif olsa bile rotor sıkışmış, çark hasar görmüş veya tesisat geçişleri tortuyla daralmış olabilir.
Benzer Arızalardan Ayırıcı Teknik Değerlendirme
Pompayla İlişkili Olasılıklar
- Elektronik sürücü arızası
- Rotorun sıkışması veya aşınması
- Pompa çarkında deformasyon
- Elektrik soketinde temas kaybı
- Yanlış çalışma modu seçimi
- Motorun enerji aldığı hâlde dönmemesi
Sistemle İlişkili Olasılıklar
- Tesisat filtresinin tıkanması
- Sistemde yoğun hava bulunması
- Vana veya çekvalflerin kapalı kalması
- Eşanjör ve boru geçişlerinde tortu oluşması
- Hidrolik dengelemenin uygun olmaması
- Pompa kapasitesinin yanlış seçilmesi
- Elektrik beslemesinde sorun bulunması
Yetersiz ısınma doğrudan pompa arızası kabul edilmemelidir Tesisat havası, kirli filtre, kapalı vana, eşanjör tıkanıklığı veya cihaz kontrol arızası da benzer belirtiler oluşturabilir.
Doğru Pompa Seçimi İçin Kontrol Listesi
- Üretici markanın Grundfos olduğunu doğrulayın.
- Ürün serisinin ALPHA1 olduğunu kontrol edin.
- Model kodunun tam olarak 25-80 130 olduğunu karşılaştırın.
- Ürün referansının 93074176 olduğunu doğrulayın.
- Elektrik beslemesinin 220-240V olduğunu kontrol edin.
- Güç aralığının 4-60W olduğunu karşılaştırın.
- 9H ve AC0 etiket işaretlerini inceleyin.
- Montaj mesafesini 130 mm olarak fiziksel biçimde ölçün.
- Giriş ve çıkış rakor ölçülerini karşılaştırın.
- Pompa gövdesindeki akış yönünü doğrulayın.
- Elektrik soketi ve kontrol paneli konumunu inceleyin.
- Ürünün komple pompa mı, yalnızca motor kafası mı olduğunu belirleyin.
- Rakor, conta ve elektrik kablosunun paket içeriğini kontrol edin.
- Sistemin ihtiyaç duyduğu hidrolik performansı teknik olarak doğrulayın.
Etiket ve ölçü fotoğrafları yanlış ürün seçimini azaltır Eski pompa etiketi, elektrik soketi, kontrol paneli, giriş-çıkış bağlantıları ve 130 mm montaj ölçüsü ayrı ayrı görüntülenmelidir.
Yeni Pompa ve Paket Kontrolleri
Pompa Gövdesi
- Gövde üzerinde çatlak ve darbe bulunmamalıdır.
- Bağlantı yüzeyleri ezilmiş olmamalıdır.
- Akış yönü oku okunabilir durumda olmalıdır.
- Motor ile gövde birleşimi düzgün görünmelidir.
- Elektronik panel hasarsız olmalıdır.
- Ürün etiketi sipariş kaydıyla eşleşmelidir.
Bağlantı ve Elektrik Bölümü
- Soket ve terminal yapısı hasarsız olmalıdır.
- Kablo yalıtımında kesik bulunmamalıdır.
- Rakor dişleri mevcut sistemle uyumlu olmalıdır.
- Yeni ve uygun ölçülü contalar kullanılmalıdır.
- Pompa borular arasında gerilim altında kalmamalıdır.
- Elektronik bölüm su ve yoğuşmadan korunmalıdır.
Elektronik kontrol ünitesine su ulaşmamalıdır Rakor veya gövde bağlantısından oluşan kaçak, motor elektroniklerinde kısa devreye ve kalıcı pompa arızasına yol açabilir.
Montaj ve Elektrik Güvenliği
Grundfos ALPHA1 25-80 130; elektrik enerjisi ile sıcak ve basınçlı tesisat suyunun aynı bölgede bulunduğu teknik bir pompadır. Seçim, hidrolik montaj, elektrik bağlantısı ve çalışma ayarı yetkin teknik servis tarafından yapılmalıdır.
- Enerji bulunan sistemde elektrik soketine müdahale edilmemelidir.
- Sıcak ve basınçlı tesisatta pompa bağlantıları açılmamalıdır.
- Pompanın akış yönü tesisattaki su yönüyle aynı olmalıdır.
- Pompa borular zorlanarak hizalanmamalıdır.
- Uygun olmayan rakor veya adaptör kullanılmamalıdır.
- Elektrik beslemesi ve koruma hattı teknik olarak doğrulanmalıdır.
- Pompa susuz ve kuru biçimde çalıştırılmamalıdır.
- Tesisattaki hava uygun yöntemle giderilmelidir.
- Çalışma ayarı sistemin hidrolik yapısına göre seçilmelidir.
- Montaj sonrasında bağlantılar kaçak açısından kontrol edilmelidir.
- Pompa sesi, güç tüketimi ve gerçek su dolaşımı değerlendirilmelidir.
Elektronik pompa montajı kullanıcı işlemi değildir Yanlış elektrik bağlantısı, hatalı pompa seçimi veya uygunsuz hidrolik montaj; elektrik çarpması, su kaçağı, yetersiz sirkülasyon ve elektronik sürücü hasarı riski oluşturabilir.
Sık Sorulan Sorular
93074176 neyi ifade eder?
Grundfos ALPHA1 25-80 130 pompayla ilişkilendirilen ürün referansıdır. Gönderilecek ürünün teknik etiketi üzerinden doğrulanmalıdır.
25-80 130 model kodu ne anlama gelir?
Pompanın bağlantı ve hidrolik sınıfı ile 130 mm montaj uzunluğunu ayırt eden model tanımıdır. Kesin bağlantı ve performans değerleri teknik föyden kontrol edilmelidir.
Pompanın çalışma gerilimi nedir?
Ürün 220-240V AC elektrik beslemesiyle tanımlanmaktadır.
Pompanın güç tüketimi kaç wattır?
Elektrik giriş gücü seçilen ayar ve sistem koşullarına bağlı olarak 4-60W aralığında değişebilir.
Frekans kontrollü ne anlama gelir?
Elektronik sürücünün motor devrini çalışma ayarı ve sistem ihtiyacına göre düzenleyebilmesi anlamına gelir.
Montaj uzunluğu kaç milimetredir?
Pompanın bağlantı yüzeyleri arasındaki montaj uzunluğu 130 mm sınıfındadır.
93074174 kodlu pompayla aynı mıdır?
Hayır. Benzer elektrik değerleri bulunsa da tam model, bağlantı sınıfı ve montaj uzunluğu farklı olabilir.
Pompa üç devirli midir?
Klasik mekanik üç kademeli pompa değildir. Elektronik frekans kontrollü ve değişken devirli bir yapıya sahiptir.
Bütün kombilerle uyumlu mudur?
Hayır. Cihazın pompa kontrol sistemi, bağlantı ölçüsü, elektrik soketi, 130 mm montaj alanı ve hidrolik ihtiyacı uygun olmalıdır.
Ürün motor mu, komple pompa mı?
ALPHA1 25-80 130 tanımı çoğunlukla gövdeli komple pompa grubunu ifade eder. Güncel stok görseli ve paket içeriği kontrol edilmelidir.
9H ve AC0 ne anlama gelir?
Üretim veya elektronik varyant işaretleri olabilir. Bağımsız debi, basma yüksekliği ya da güç değeri olarak yorumlanmamalıdır.
Rakor ve contalar ürünle birlikte gelir mi?
Güncel paket içeriğinden doğrulanmalıdır. Ayrıca gösterilmeyen rakor, somun ve contalar pakete dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde mevcut pompanın teknik etiketini, 93074176 referansını, elektrik soketini, kontrol panelini, giriş-çıkış bağlantılarını ve 130 mm montaj mesafesini gösteren fotoğrafları iletebilirsiniz. Proser ekibi; Grundfos ALPHA1 25-80 130 modeli, 220-240V besleme ve 4-60W güç aralığı üzerinden fiziksel ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün elektronik panel görünümü, soket biçimi, gövde rengi, etiket tasarımı ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Grundfos ALPHA1 pompa motoru” başlığı değil; 25-80 130 tam model tanımı, 93074176 referansı, 220-240V besleme, 4-60W güç aralığı, 9H ve AC0 işaretleri, 130 mm montaj uzunluğu ve mevcut sistemin fiziksel bağlantı yapısı birlikte değerlendirilmelidir.
