Grundfos • ALPHA1 32-80 180 • 93074174 • 220-240V • 4-60W

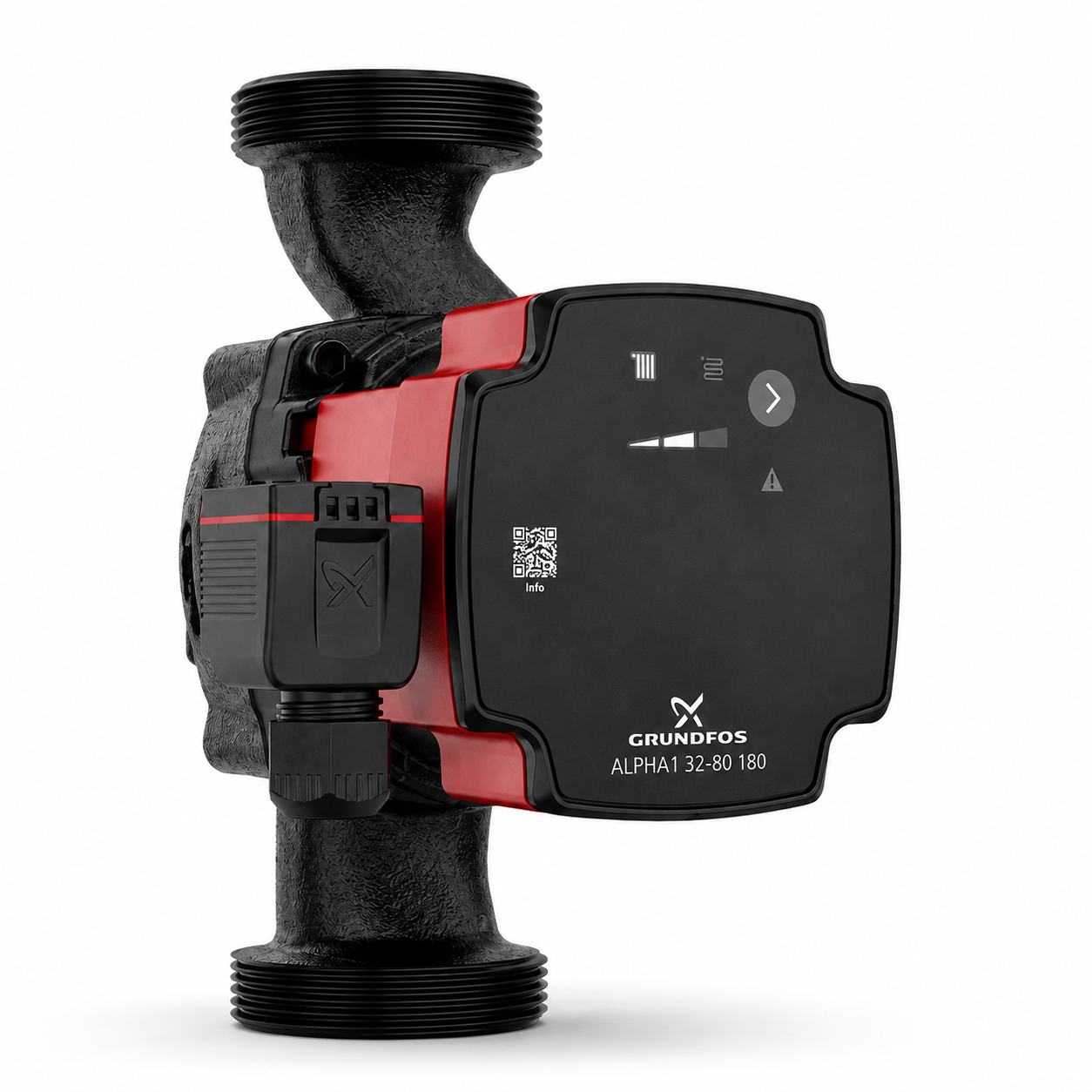

Grundfos ALPHA1 32-80 180 Frekans Kontrollü Sirkülasyon Pompası
Grundfos ALPHA1 32-80 180; kapalı ısıtma devrelerinde tesisat suyunun kontrollü ve enerji verimli biçimde dolaştırılması için kullanılan elektronik sirkülasyon pompasıdır. 93074174 referansı, 220-240V elektrik beslemesi, 4-60W çalışma gücü aralığı ve frekans kontrollü motor yapısıyla tanımlanan ürün; sistemin hidrolik ihtiyacına göre pompa devrini ve elektrik tüketimini düzenlemeye yardımcı olur. Sipariş öncesinde montaj boyu, bağlantı ölçüsü, hidrolik sınıf, elektrik soketi ve mevcut pompa etiketi birlikte karşılaştırılmalıdır.
Ürün Kimliği ve Etiket Bilgileri
- Üretici marka
- Grundfos
- Ürün serisi
- ALPHA1
- Pompa modeli
- 32-80 180
- Referans kodu
- 93074174
- Besleme gerilimi
- 220-240V AC
- Güç aralığı
- 4-60W
- Montaj boyu
- 180 mm sınıfı
- Kontrol yapısı
- Elektronik frekans kontrollü
9H ve AC0 ibareleri teknik performans değeri olarak yorumlanmamalıdır Ürün etiketinde bulunan 9H ve AC0 gibi işaretler üretim, versiyon veya elektronik kontrol tanımıyla ilişkili olabilir. Pompa seçiminde temel olarak 93074174 referansı, ALPHA1 32-80 180 modeli, gerilim, güç aralığı ve fiziksel bağlantı yapısı esas alınmalıdır.
Elektronik Devir Kontrolü
Isıtma sisteminin hidrolik ihtiyacına göre motor devrinin ve enerji kullanımının düzenlenmesine yardımcı olan elektronik kontrol yapısına sahiptir.
4-60W Güç Aralığı
Çalışma moduna ve sistem direncine göre elektrik tüketimini değişken aralıkta yöneterek sabit hızlı pompalara göre kontrollü çalışma sunar.
180 mm Montaj Sınıfı
Pompanın iki bağlantı yüzeyi arasındaki montaj mesafesi 180 mm ürün sınıfındadır ve mevcut tesisat ölçüsüyle doğrulanmalıdır.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Grundfos ALPHA1 32-80 180 Frekans Kontrollü Sirkülasyon Pompası |
| Üretici | Grundfos |
| Seri / model | ALPHA1 32-80 180 |
| Ürün referansı | 93074174; güncel ürün etiketi ve teknik katalog üzerinden doğrulanmalıdır |
| Parça sınıfı | Elektronik kontrollü, ıslak rotorlu ısıtma sistemi sirkülasyon pompası |
| Elektrik beslemesi | 220-240V AC |
| Giriş gücü aralığı | 4-60W |
| Kontrol teknolojisi | Elektronik frekans ve devir kontrolü; pompa çalışma hızı seçilen moda ve tesisatın hidrolik ihtiyacına göre değişebilir |
| Montaj uzunluğu | 180 mm sınıfı; mevcut pompanın bağlantı yüzeyleri arasındaki mesafe fiziksel olarak doğrulanmalıdır |
| Bağlantı sınıfı | 32 model sınıfı; rakor, flanş ve boru bağlantı ölçüsü güncel ürün etiketi veya teknik föy üzerinden kontrol edilmelidir |
| Hidrolik sınıf | 32-80 model tanımı; kesin debi, basma yüksekliği ve pompa eğrisi üretici teknik verisinden doğrulanmalıdır |
| Etiket varyantı | 9H ve AC0 ibareleri bulunan üretim veya elektronik versiyon |
| Temel görevi | Kapalı ısıtma devresindeki suyu kazan, kombi, eşanjör, radyatör veya yerden ısıtma hatları arasında dolaştırmak |
| Çalışma karakteri | Sistem direnci ve seçilen kontrol moduna göre değişken devirli çalışma |
| Motor yapısı | Elektronik sürücülü yüksek verimli sirkülasyon motoru; klasik üç kademeli asenkron pompalardan farklıdır |
| Elektrik bağlantısı | Soket veya terminal yapısı teslim edilecek ürün üzerinden eski pompayla karşılaştırılmalıdır |
| Pompa gövdesi | Ürün komple pompa olarak sunuluyorsa hidrolik gövde motorla birliktedir. Güncel ürün ve paket görseli esas alınmalıdır |
| Rakor ve contalar | Ürün görselinde ayrıca gösterilmeyen bağlantı rakorları, somunlar ve contalar pakete dahil kabul edilmemelidir |
| Kullanım alanı | Teknik kapasitesi ve bağlantı ölçüsü uygun kapalı ısıtma sistemleri |
| Montaj sınıfı | Şebeke elektriği ve basınçlı sıcak su devresi nedeniyle yetkin ısıtma sistemi teknik servisi uygulaması |
32-80 180 model kodunun bütün bölümleri önemlidir 32 bağlantı sınıfını, 80 hidrolik performans sınıfını ve 180 montaj uzunluğunu ayırt etmek için kullanılır. Ancak kesin bağlantı dişi ve performans değerleri güncel üretici etiketi üzerinden doğrulanmalıdır.
Grundfos ALPHA1 Sirkülasyon Pompası Nasıl Çalışır?
Pompa enerjilendiğinde elektronik sürücü, motorun çalışma devrini seçilen ayara göre kontrol eder. Motor içerisindeki manyetik yapı rotoru döndürür; rotorla bağlantılı çark, pompa gövdesindeki suya hareket kazandırır.
Çarkın oluşturduğu basınç farkı sayesinde ısıtılmış tesisat suyu kazan veya eşanjörden radyatör, kolektör ya da yerden ısıtma devresine taşınır. Su, ısısını sisteme bıraktıktan sonra dönüş hattından yeniden ısı üreticisine gelir.
Elektronik kontrol yalnızca açma ve kapama işlemi yapmaz Frekans kontrollü yapı, uygun çalışma modunda motor devrinin hidrolik ihtiyaca göre düzenlenmesine ve gereksiz elektrik tüketiminin sınırlandırılmasına yardımcı olur.
Frekans Kontrollü Pompa ile Üç Devirli Pompa Arasındaki Fark
ALPHA1 Frekans Kontrollü Pompa
- Elektronik motor sürücüsüne sahiptir.
- Devir ve elektrik tüketimi değişken olabilir.
- 4-60W aralığında çalışma sunar.
- Kontrol modu sistem ihtiyacına göre seçilebilir.
- Klasik kondansatörlü motor yapısından farklıdır.
Klasik Üç Devirli Pompa
- Genellikle üç sabit kademe üzerinden çalışır.
- Devir seçimi mekanik veya elektriksel anahtarla yapılır.
- Elektronik basınç kontrolü bulunmayabilir.
- Daha yüksek ve sabit güç tüketimi görülebilir.
- ALPHA1 ile doğrudan eşdeğer kabul edilmemelidir.
Elektronik pompanın yerine bağlantı uyumsuz bir motor takılmamalıdır Standart üç devirli veya kondansatörlü bir pompa; elektrik bağlantısı, kontrol karakteri ve hidrolik performans bakımından ALPHA1 ile aynı olmayabilir.
Pompa Motoru ile Komple Sirkülasyon Pompası Arasındaki Fark
Motor Kafası
- Elektronik motor ve rotor bölümünü içerir.
- Mevcut uygun pompa gövdesine bağlanabilir.
- Hidrolik salyangoz gövdeyi içermeyebilir.
- Flanş ve çark geometrisi birebir aynı olmalıdır.
- Elektronik versiyon uyumu ayrıca doğrulanmalıdır.
Komple Pompa Grubu
- Motor ve hidrolik pompa gövdesini birlikte içerir.
- Giriş ve çıkış bağlantı ağızlarına sahiptir.
- Montaj uzunluğu komple gövde üzerinden ölçülür.
- Gövde çatlağı ve bağlantı hasarında tercih edilir.
- Rakor ve conta içeriği ayrıca kontrol edilmelidir.
Ürün görseli görülmeden yalnızca motor kafası olarak değerlendirilmemelidir ALPHA1 32-80 180 tanımı çoğunlukla komple sirkülasyon pompasını ifade eder. Satış paketinin motor kafası mı yoksa hidrolik gövdeli komple pompa mı olduğu güncel ürün görselinden doğrulanmalıdır.
Başlıca Kullanım Alanları
- Kapalı devre merkezi ısıtma sistemleri
- Radyatörlü kalorifer tesisatları
- Teknik kapasitesi uygun yerden ısıtma devreleri
- Kazan ve eşanjör sirkülasyon hatları
- Karışım vanalı ısıtma grupları
- Isıtma kolektörü ve dağıtım sistemleri
- Değişken debi ihtiyacı bulunan hidrolik devreler
- 93074174 referanslı pompayı kullanan uygun cihaz ve tesisatlar
Ürün her duvar tipi kombinin içine monte edilen standart pompa değildir 32-80 ve 180 mm ölçü sınıfı, birçok kompakt kombi pompasından daha büyük bir tesisat bağlantısına işaret edebilir. Cihazın veya sistemin pompa bağlantısı fiziksel olarak doğrulanmalıdır.
Uyumluluk Kontrolünde Temel Noktalar
Pompa Etiketinden Kontrol
- Grundfos ALPHA1 seri adı
- 32-80 180 tam model tanımı
- 93074174 referans kodu
- 220-240V elektrik bilgisi
- 4-60W güç aralığı
- 9H ve AC0 varyant işaretleri
- Üretim ve seri numarası
Fiziksel Sistem Kontrolü
- 180 mm montaj mesafesi
- Giriş ve çıkış bağlantı ölçüleri
- Pompa gövdesindeki akış yönü
- Elektrik soketi ve kablo yönü
- Motor kontrol panelinin konumu
- Pompa için ayrılan montaj alanı
- Mevcut tesisatın hidrolik ihtiyacı
Yalnızca 180 mm ölçüye göre pompa seçilmemelidir Aynı montaj boyundaki pompaların bağlantı çapı, basma yüksekliği, debi kapasitesi, güç değeri ve elektronik kontrol özellikleri farklı olabilir.
Pompa Arızasına İşaret Edebilecek Belirtiler
- Isıtma devresinde yeterli su dolaşımının oluşmaması
- Radyatör veya kolektör devrelerinin dengesiz ısınması
- Pompanın hiç çalışmaması veya aralıklı durması
- Elektronik gösterge veya kontrol panelinin tepki vermemesi
- Motor bölümünden olağan dışı uğultu veya titreşim gelmesi
- Pompa gövdesinin aşırı sıcak hâle gelmesi
- Tesisatta akış ve vana sesinin artması
- Isı üreticisinin yetersiz dolaşım nedeniyle sıcaklığının hızla yükselmesi
- Elektrik bağlantısı veya soket çevresinde ısınma izi görülmesi
- Pompa gövdesi ya da rakor bağlantılarında su kaçağı oluşması
- Seçilen çalışma modunun korunmaması
Elektronik panelin çalışması su dolaşımını tek başına kanıtlamaz Ekran veya gösterge aktif olsa bile rotor sıkışmış, çark hasar görmüş ya da tesisat geçişleri tıkanmış olabilir.
Benzer Arızalardan Ayırıcı Teknik Değerlendirme
Pompayla İlişkili Olasılıklar
- Elektronik sürücü arızası
- Rotorun sıkışması veya aşınması
- Pompa çarkında hasar oluşması
- Elektrik soketinde temas kaybı
- Yanlış kontrol modu seçilmesi
- Motorun enerji aldığı hâlde dönmemesi
Sistemle İlişkili Olasılıklar
- Tesisat filtresinin veya pislik tutucunun tıkanması
- Sistemde yoğun hava bulunması
- Vana veya çekvalflerin kapalı kalması
- Eşanjör ve boru geçişlerinde tortu oluşması
- Hidrolik dengelemenin uygun olmaması
- Pompa kapasitesinin sisteme yanlış seçilmesi
- Elektrik beslemesinde gerilim sorunu bulunması
Yetersiz ısınma doğrudan pompa arızası kabul edilmemelidir Tesisat havası, kirli filtre, kapalı vana, yanlış hidrolik ayar veya ısı üreticisi arızası da benzer çalışma şikâyetleri oluşturabilir.
Doğru Pompa Seçimi İçin Kontrol Listesi
- Üretici markanın Grundfos olduğunu doğrulayın.
- Seri adının ALPHA1 olduğunu kontrol edin.
- Model kodunun tam olarak 32-80 180 olduğunu karşılaştırın.
- 93074174 ürün referansını mevcut pompa etiketiyle doğrulayın.
- Elektrik beslemesinin 220-240V olduğunu kontrol edin.
- Güç aralığının 4-60W olduğunu karşılaştırın.
- 9H ve AC0 etiket işaretlerini inceleyin.
- Montaj mesafesinin 180 mm olduğunu fiziksel olarak ölçün.
- Giriş ve çıkış bağlantılarının ölçüsünü doğrulayın.
- Pompa gövdesindeki akış oku yönünü karşılaştırın.
- Elektrik soketi ve kontrol paneli konumunu inceleyin.
- Ürünün komple pompa mı, yalnızca motor kafası mı olduğunu doğrulayın.
- Rakor, conta ve kablo parçalarının paket içeriğini kontrol edin.
- Sistemin ihtiyaç duyduğu debi ve basma yüksekliğini teknik olarak belirleyin.
Etiket ve bağlantı fotoğrafları yanlış ürün riskini azaltır Eski pompanın etiketi, elektrik soketi, kontrol paneli, giriş-çıkış bağlantıları, montaj uzunluğu ve sistemdeki konumu ayrı ayrı görüntülenmelidir.
Yeni Pompa ve Bağlantı Kontrolleri
Pompa Gövdesi
- Gövde üzerinde çatlak ve darbe bulunmamalıdır.
- Bağlantı yüzeyleri ezilmiş olmamalıdır.
- Akış yönü oku okunabilir durumda olmalıdır.
- Motor ile gövde birleşiminde açıklık bulunmamalıdır.
- Ürün etiketi sipariş kaydıyla eşleşmelidir.
- Kontrol paneli fiziksel olarak hasarsız olmalıdır.
Elektrik ve Tesisat Bağlantısı
- Soket ve terminal yapısı hasarsız olmalıdır.
- Kablo yalıtımında kesik bulunmamalıdır.
- Rakor ve bağlantı dişleri eski sistemle uyumlu olmalıdır.
- Yeni ve uygun ölçülü contalar kullanılmalıdır.
- Pompa borular arasında gerilim altında bırakılmamalıdır.
- Elektronik bölüm su ve yoğuşmadan korunmalıdır.
Elektronik kontrol ünitesine su ulaşmamalıdır Rakor veya pompa gövdesinden oluşan kaçak, motor elektroniklerine temas ederek kısa devreye ve kalıcı pompa hasarına neden olabilir.
Montaj ve Elektrik Güvenliği
Grundfos ALPHA1 32-80 180, şebeke elektriği ile sıcak ve basınçlı tesisat suyunun birlikte bulunduğu bir sistemde çalışır. Pompa seçimi, montajı, elektrik bağlantısı ve çalışma ayarı yetkin ısıtma sistemi teknik servisi tarafından gerçekleştirilmelidir.
- Enerji bulunan sistemde elektrik soketine müdahale edilmemelidir.
- Sıcak ve basınçlı tesisatta pompa bağlantıları açılmamalıdır.
- Pompa gövdesindeki akış yönü tesisat akışıyla aynı olmalıdır.
- Pompa borular zorlanarak veya çekilerek hizalanmamalıdır.
- Uygun olmayan rakor ve redüksiyonlarla bağlantı yapılmamalıdır.
- Elektrik beslemesi ve koruma hattı teknik olarak doğrulanmalıdır.
- Pompa kuru ve susuz biçimde çalıştırılmamalıdır.
- Sistemdeki hava uygun servis yöntemiyle giderilmelidir.
- Çalışma modu tesisatın hidrolik yapısına göre seçilmelidir.
- Montaj sonrasında bağlantılar kaçak açısından kontrol edilmelidir.
- Pompa akımı, çalışma sesi ve gerçek su dolaşımı değerlendirilmelidir.
Pompa montajı kullanıcı işlemi değildir Yanlış elektrik bağlantısı, hatalı pompa seçimi veya uygunsuz hidrolik montaj; elektrik çarpması, su kaçağı, yetersiz dolaşım ve elektronik sürücü hasarı riski oluşturabilir.
Sık Sorulan Sorular
93074174 neyi ifade eder?
Grundfos ALPHA1 32-80 180 pompayla ilişkilendirilen ürün veya stok referansıdır. Gönderilecek ürünün etiketi üzerinden doğrulanmalıdır.
32-80 180 model kodu ne anlama gelir?
Pompanın bağlantı ve hidrolik sınıfı ile 180 mm montaj uzunluğunu ayırt eden model tanımıdır. Kesin bağlantı ölçüsü ve pompa eğrisi teknik föyden kontrol edilmelidir.
Pompanın çalışma gerilimi nedir?
Ürün 220-240V AC elektrik beslemesiyle tanımlanmaktadır.
Elektrik tüketimi kaç wattır?
Pompanın giriş gücü çalışma modu ve sistem ihtiyacına göre 4-60W aralığında değişebilir.
Frekans kontrollü ne anlama gelir?
Elektronik sürücünün motor çalışma devrini seçilen kontrol moduna ve sistem ihtiyacına göre düzenleyebilmesi anlamına gelir.
Pompa üç devirli midir?
Klasik mekanik üç kademeli pompa değildir. Elektronik kontrollü, değişken devirli çalışma yapısına sahiptir.
Montaj uzunluğu kaç milimetredir?
Model tanımına göre montaj uzunluğu 180 mm sınıfındadır. Fiziksel ölçümle doğrulanmalıdır.
Ürün bütün kombilere uyar mı?
Hayır. Pompanın bağlantı ölçüsü, montaj mesafesi, hidrolik kapasitesi ve elektrik yapısı cihaz veya tesisatla uyumlu olmalıdır.
Ürün yalnızca pompa motoru mudur?
ALPHA1 32-80 180 tanımı çoğunlukla komple pompa grubunu ifade eder. Satış paketinin motor kafası veya komple pompa olduğu güncel görselden doğrulanmalıdır.
9H ve AC0 ne anlama gelir?
Üretim, elektronik varyant veya etiket sınıflandırmasıyla ilişkili işaretler olabilir. Bağımsız hidrolik performans değeri olarak kullanılmamalıdır.
Pompa çalışıyor fakat tesisat ısınmıyorsa sebep nedir?
Rotor, çark veya elektronik kontrol sorunu bulunabilir. Tesisat havası, tıkalı filtre, kapalı vanalar ve hidrolik denge problemleri de aynı belirtiyi oluşturabilir.
Rakor ve contalar ürünle birlikte gelir mi?
Güncel paket içeriğinden doğrulanmalıdır. Ürün görselinde ayrıca gösterilmeyen rakor, somun ve contalar dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde mevcut pompanın teknik etiketini, 93074174 referansını, elektrik soketini, kontrol panelini, giriş-çıkış bağlantılarını ve 180 mm montaj mesafesini gösteren fotoğrafları iletebilirsiniz. Proser ekibi; Grundfos ALPHA1 32-80 180 modeli, 220-240V besleme ve 4-60W güç aralığı üzerinden fiziksel ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün etiket tasarımı, elektronik panel görünümü, soket biçimi, gövde rengi ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Grundfos ALPHA1 pompa” başlığı değil; 32-80 180 tam model tanımı, 93074174 referansı, 220-240V besleme, 4-60W güç aralığı, 9H ve AC0 varyant işaretleri, bağlantı ölçüsü ve mevcut sistemin hidrolik ihtiyacı birlikte değerlendirilmelidir.
