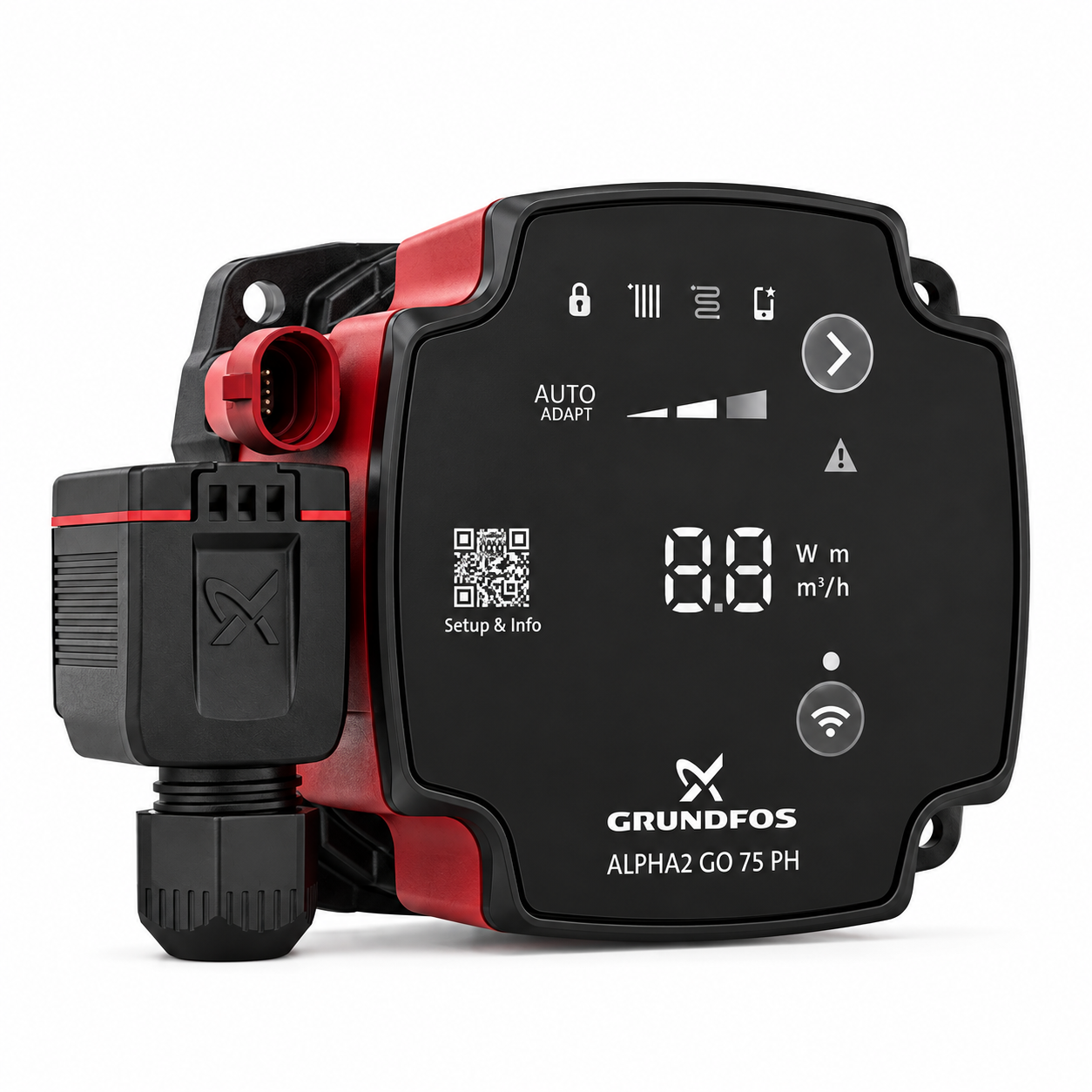

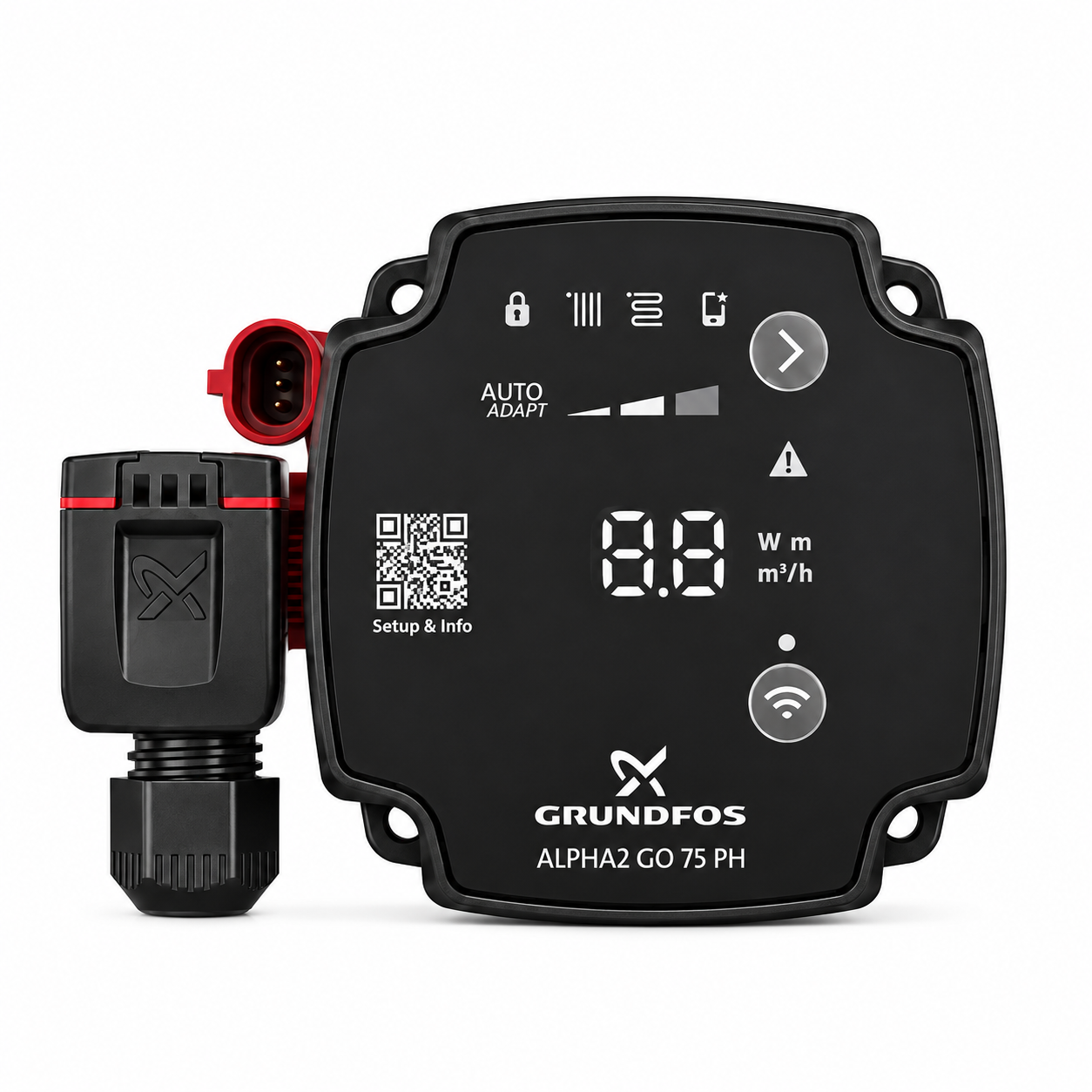

GRUNDFOS • ALPHA2 GO 75 PH • 93538819 • SADECE MOTOR KAFASI
Kombi Sirkülasyon Pompa Motoru Grundfos ALPHA2 GO 75 PH 93538819 UPM3-UPM4 Uyumlu
Grundfos ALPHA2 GO 75 PH 93538819, uygun UPM3 ve UPM4 sirkülasyon pompalarının değişiminde değerlendirilen frekans kontrollü pompa motor kafasıdır. Kombinin kapalı primer ısıtma devresindeki su dolaşımını sağlayan pompa sisteminde görev yapar. Ürün yalnızca motor kafası olarak sunulur; komple pompa veya ayrı hidrolik salyangoz gövde olarak değerlendirilmemelidir.
Ürün Kimliği
- Marka
- Grundfos
- Ürün serisi
- ALPHA2 GO
- Model
- 75 PH
- Ürün referansı
- 93538819
- Ürün kapsamı
- Motor kafası
- Kontrol yapısı
- Elektronik devir kontrolü
- Değişim uygulaması
- Uygun UPM3 / UPM4
- Çalışma devresi
- Primer kalorifer suyu
UPM3-UPM4 uyumluluğu bütün pompa varyantlarını kapsamaz. Eski pompanın tam ürün kodu, hidrolik gövde bağlantısı ve elektronik kontrol biçimi doğrulanmalıdır. Uygun değişim ve kontrol ayarları, Grundfos'un ilgili ürün için sunduğu eşleştirme bilgilerine göre yetkin servis tarafından belirlenmelidir.
Frekans Kontrollü Motor
Elektronik devir kontrolü sayesinde pompanın çalışma karakteristiğinin uygun sistem gereksinimlerine göre yönetilmesini sağlar.
UPM3-UPM4 Değişim Seçeneği
Grundfos'un uygun bulduğu entegre UPM3 ve UPM4 pompa uygulamalarında motor kafası değişimi için değerlendirilir.
PH Motor Kafası
PH, pompa kafası versiyonunu belirtir. Mevcut hidrolik salyangoz gövdenin ayrıca uygun olması gerekir.
Teknik Özellikler
| Teknik başlık | Açıklama |
|---|---|
| Ürün adı | Grundfos ALPHA2 GO 75 PH Sirkülasyon Pompa Motoru |
| Ürün kodu | 93538819 |
| Model işareti | ALPHA2 GO 75 PH; PH ifadesi pompa kafası versiyonunu tanımlar. |
| 75 işareti | Grundfos model adlandırmasında basma yüksekliği sınıfını belirtir. Bu değer, mevcut tesisatta her koşulda elde edilecek basma yüksekliği veya debi garantisi değildir. |
| Motor teknolojisi | Elektronik kontrollü, değişken devirli sirkülasyon pompası |
| Değişim uyumluluğu | Grundfos tarafından uygunluğu doğrulanan UPM3 ve UPM4 pompa varyantları |
| Kontrol sinyali | Uygun entegre pompa değişimlerinde PWM kontrol düzeni kullanılabilir. Sinyal profili ve gerekli adaptörler, eski pompanın tam koduna göre doğrulanmalıdır. |
| Uygulama desteği | Grundfos GO üzerinden uygun pompa eşleştirmesi ve ilgili çalışma ayarlarının servis tarafından belirlenmesi |
| Hidrolik gövde | Dahil değildir. Mevcut salyangoz gövdenin bağlantı ve sızdırmazlık yapısı uygun olmalıdır. |
| Elektriksel değerler | Besleme gerilimi, güç tüketimi ve diğer elektriksel sınırlar ürünün 93538819 referanslı etiketinden veya teknik föyünden doğrulanmalıdır. |
| Bağlantı uyumu | Motor kafası flanşı, sabitleme noktaları, conta yatağı, elektrik bağlantısı ve kontrol sinyali birlikte karşılaştırılmalıdır. |
| Paket içeriği | 1 adet ALPHA2 GO 75 PH motor kafası esas alınmıştır. Hidrolik gövde, adaptör kablo, conta ve diğer aksesuarlar ayrıca gösterilmedikçe dahil kabul edilmemelidir. |
Motor kafası ile komple pompa arasındaki fark Komple sirkülasyon pompasında motor kafasına ek olarak su giriş-çıkış bağlantılarını taşıyan hidrolik gövde bulunur. Bu ürünün satış kapsamı motor kafasıdır. Mevcut gövde hasarlı veya uyumsuzsa yalnızca motor kafası değişimi yeterli olmayabilir.
ALPHA2 GO 75 PH Nasıl Çalışır?
Sirkülasyon pompası, kombinin ana eşanjöründe ısıtılan primer suyun ilgili hidrolik devrede dolaşmasını sağlar. Elektronik kontrollü motor yapısı, pompanın çalışma devrinin uygun kontrol moduna ve cihazdan gelen talebe göre yönetilmesine imkân verir.
Entegre pompa kullanılan kombilerde elektronik kart ile pompa arasındaki kontrol sinyali önemlidir. UPM3 veya UPM4 yerine ALPHA2 GO motor kafası seçilirken yalnızca mekanik bağlantı değil, cihazın beklediği kontrol karakteristiği de eşleştirilmelidir.
Frekans kontrollü pompa, sabit devirli pompayla doğrudan aynı şekilde değerlendirilmemelidir. Değişken devir ve kontrol sinyali özellikleri cihazın hidrolik tasarımına uygun olmalıdır. Rastgele kontrol modu seçimi veya uyumsuz kablo bağlantısı doğru bir değişim yöntemi değildir.
UPM3 ve UPM4 ile Uyumlulukta Önemli Ayrıntılar
Mekanik Eşleşme
- Mevcut pompanın tam ürün ve revizyon kodu
- Motor kafası ile salyangoz gövde bağlantısı
- Sabitleme noktalarının yerleşimi
- Çark ve gövde arasındaki çalışma geometrisi
- Conta yatağı ve cihaz içindeki montaj alanı
Elektronik Eşleşme
- Eski pompanın kontrol sinyali tipi
- Kombi elektronik kartının pompa kontrol gereksinimi
- Güç ve sinyal bağlantılarının uygunluğu
- Gerekliyse üreticinin belirttiği adaptör
- Grundfos GO eşleştirme ve servis ayarları
UPM3 veya UPM4 yazması tek başına yeterli değildir. Aynı seri içerisinde farklı hidrolik performanslara, bağlantılara ve kontrol profillerine sahip pompa varyantları bulunabilir. Üreticinin uygun değişim kaydı görülmeden bütün UPM3-UPM4 pompalarla birebir uyumlu olduğu varsayılmamalıdır.
Sirkülasyon Pompası Arızasında Görülebilen Belirtiler
- Kombi çalışırken primer su dolaşımının yetersiz kalması
- Cihaz sıcaklığının kısa sürede yükselmesi
- Kalorifer performansında düşüş veya dengesiz ısınma
- Pompanın çalışmaması veya kesintili çalışması
- Pompa bölümünden alışılmadık mekanik ses gelmesi
- Motorun elektronik kontrol veya arıza uyarısı vermesi
- Motor kafası çevresinde su kaçağı görülmesi
Bu belirtiler her zaman motor arızası anlamına gelmez. Tesisatta hava, filtre tıkanıklığı, manyetit birikimi, üç yollu vana problemi, sensör arızası veya kombinin pompa kumanda devresindeki sorunlar da dolaşımı etkileyebilir. Parça değişiminden önce arıza kaynağı belirlenmelidir.
Doğru Ürün Seçimi İçin Kontrol Listesi
- Yeni ürünün 93538819 referansını doğrulayın.
- Mevcut pompanın tam UPM3 veya UPM4 model kodunu kaydedin.
- Grundfos'un ilgili değişim eşleştirmesinde uygunluğu kontrol edin.
- Motor kafasının hidrolik gövdeye mekanik uyumunu doğrulayın.
- Elektrik ve kontrol bağlantılarının cihazla eşleştiğini kontrol edin.
- Gerekli adaptör ve bağlantı aksesuarlarını servis dokümanından belirleyin.
- Mevcut salyangoz gövdede çatlak, aşınma veya bağlantı hasarı bulunmadığını değerlendirin.
- Ürünün yalnızca motor kafası olarak satıldığını dikkate alın.
Pompa motorunun değişimi yetkin kombi teknik servisi tarafından yapılmalıdır. Ürün hem elektrik bağlantıları hem de sıcak ve basınçlı primer su devresiyle ilişkilidir. Enerjili cihazda bağlantılara müdahale edilmemeli, pompa susuz çalıştırılmamalı ve üretici tarafından doğrulanmamış kontrol bağlantıları kullanılmamalıdır.
Sık Sorulan Sorular
Grundfos ALPHA2 GO 75 PH 93538819 komple pompa mıdır?
Hayır. Ürün motor kafası versiyonudur. Su giriş ve çıkış bağlantılarını taşıyan ayrı hidrolik salyangoz gövde satış kapsamına dahil değildir.
PH ifadesi ne anlama gelir?
Grundfos model adlandırmasında PH, yalnızca pompa kafası versiyonunu belirtir.
Bütün Grundfos UPM3 ve UPM4 pompalarla uyumlu mudur?
Hayır. Uyumluluk eski pompanın tam varyantına, mekanik bağlantısına ve elektronik kontrol gereksinimine bağlıdır. Grundfos'un ilgili değişim kaydı esas alınmalıdır.
Frekans kontrollü motorun avantajı nedir?
Uygun kontrol sistemiyle pompa devrinin çalışma ihtiyacına göre yönetilmesini sağlar. Gerçek performans ve tüketim, cihazın hidrolik koşulları ile seçilen kontrol düzenine bağlıdır.
UPM3 veya UPM4 yerine değişimde adaptör gerekir mi?
Eski pompanın kontrol ve bağlantı yapısına bağlı olarak adaptör gerekebilir. Gerekli aksesuarlar ilgili Grundfos eşleştirme bilgisi üzerinden doğrulanmalıdır.
Eski pompa gövdesi kullanılabilir mi?
Yalnızca mekanik uyumluluğu doğrulanmış ve sağlam durumdaki hidrolik gövdelerde değerlendirilmelidir. Gövdenin uygunluğu varsayılarak motor kafası değişimi yapılmamalıdır.
Pompa çalışmıyorsa yalnızca motor kafası mı değiştirilmelidir?
Önce motorun kendisi, elektronik kumanda, kablo bağlantısı, rotorun mekanik durumu ve tesisat dolaşımı teknik olarak değerlendirilmelidir.
Proser Kombi Parça Deposu
Grundfos ALPHA2 GO 75 PH 93538819 motor kafası için sipariş öncesinde mevcut pompanın tam ürün kodu, motor kafası bağlantısı ve kontrol sistemi eşleştirilmelidir. Ürün ve stok bilgisi için Proser Kombi Parça Deposu ile iletişime geçebilirsiniz.
Önemli Bilgilendirme
Grundfos ALPHA2 GO 75 PH 93538819, motor kafası olarak tanımlanan bir üründür; komple hidrolik pompa gövdesi içermez. UPM3-UPM4 değişiminde eski pompanın tam ürün referansı, motor kafası ve salyangoz bağlantısı, elektronik kontrol profili ve gerekli aksesuarlar birlikte doğrulanmalıdır. Üretici eşleştirmesi yapılmadan evrensel uyumluluk varsayılmamalıdır.
