FCI • UPM4 15-60 • 42W • Frekans Kontrollü • ERP Sınıfı

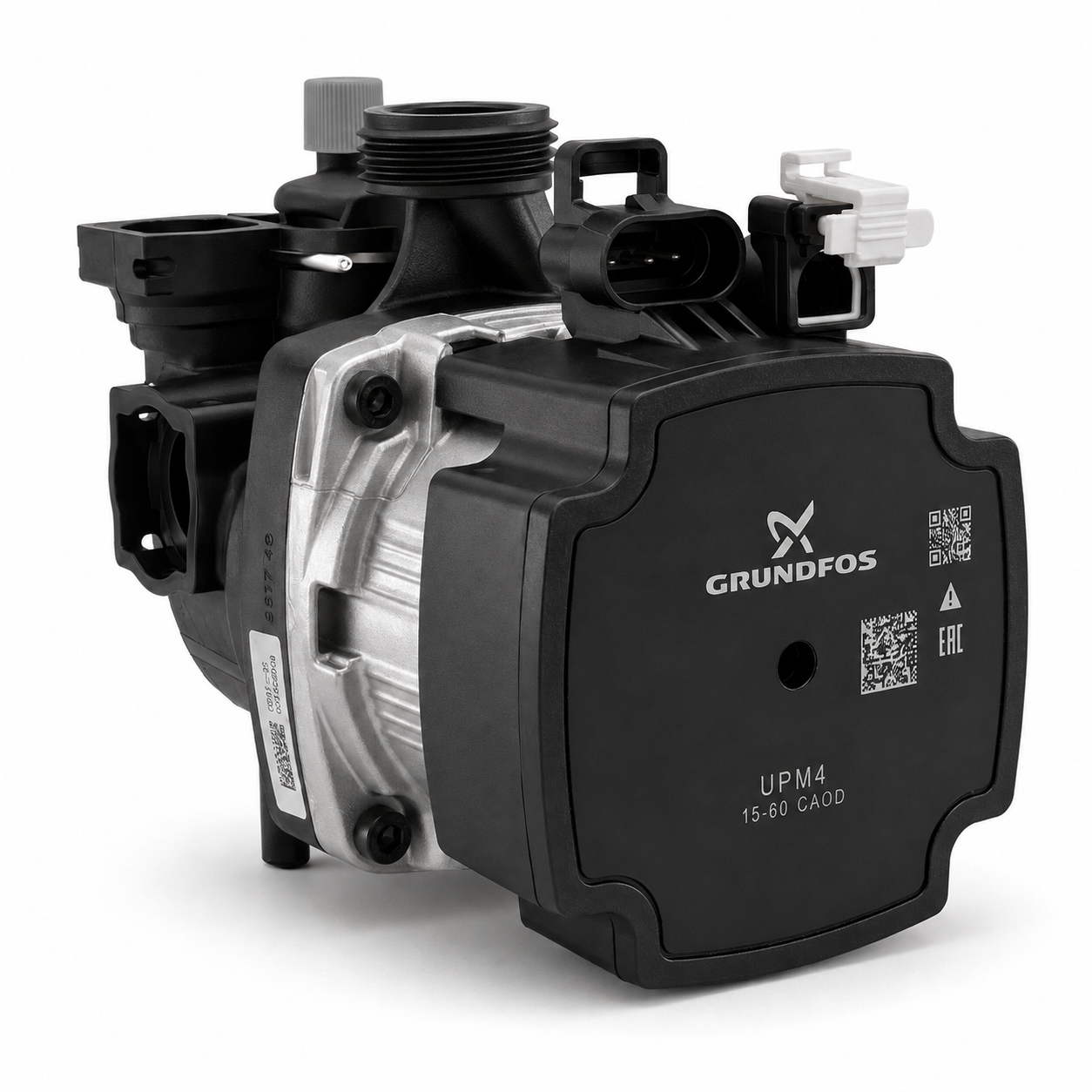

Kombi Sirkülasyon Pompa Motoru FCI UPM4 15-60 42W – Grundfos Tip Frekans Kontrollü ERP
FCI UPM4 15-60 42W sirkülasyon pompa motoru; uygun kombi ve kapalı ısıtma sistemlerinde primer kalorifer suyunun dolaştırılması için kullanılan elektronik kontrollü pompa motoru sınıfındadır. UPM4 platform yapısı ve frekans kontrollü çalışma prensibi, klasik sabit veya üç kademeli pompa motorlarından ayrılarak sistem ihtiyacına uygun elektronik devir yönetimine imkân verir. Doğru seçimde 15-60 model tanımı, 42W güç bilgisi, motor-gövde bağlantısı ve elektrik soketi birlikte karşılaştırılmalıdır.
Ürün Kimliği ve Teknik Tanımı
- Ürün markası
- FCI
- Model sınıfı
- UPM4 15-60
- Güç bilgisi
- 42W
- Kontrol yapısı
- Frekans kontrollü
- Ürün tipi
- Sirkülasyon pompa motoru
- Platform tanımı
- Grundfos UPM4 tip
- Uygulama
- Kombi primer devresi
- Enerji sınıfı tanımı
- ERP uyumlu elektronik yapı
“Grundfos” ifadesi ürünün mutlaka Grundfos üretimi olduğu anlamına gelmemelidir Bu ürün başlığında FCI marka ve UPM4 / Grundfos tip platform tanımı birlikte kullanılmaktadır. Teslim edilen ürünün gerçek üreticisi ve etiket bilgileri esas alınmalı; Grundfos logolu orijinal ürün olduğu ayrıca doğrulanmadan bu şekilde değerlendirilmemelidir.
Elektronik Devir Yönetimi
Frekans kontrollü motor yapısı, pompanın klasik mekanik üç kademe yerine elektronik kontrollü çalışma karakteristiği sunmasına yardımcı olur.
42W Güç Sınıfı
Ürün 42W güç bilgisiyle tanımlanmaktadır. Eski pompa motorunun etiket değerleriyle karşılaştırılması doğru elektronik eşleşme açısından önemlidir.
Primer Devre Sirkülasyonu
Isıtılmış tesisat suyunu eşanjör, kalorifer tesisatı ve cihazın primer hidrolik devresi içerisinde dolaştırarak ısı transferinin devamlılığını destekler.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | FCI UPM4 15-60 42W Frekans Kontrollü Kombi Sirkülasyon Pompa Motoru |
| Marka | FCI |
| Model / sınıf | UPM4 15-60 |
| Ürün tipi | Elektronik kontrollü sirkülasyon pompa motoru / motor kafası |
| Güç | 42W ürün etiketi / ürün başlığı değeri |
| Kontrol teknolojisi | Frekans kontrollü elektronik motor yapısı |
| ERP tanımı | Enerji verimliliği odaklı yeni nesil elektronik sirkülasyon pompası sınıfı |
| 15-60 tanımı | Pompa ailesinin model ve hidrolik sınıf tanımıdır. Kesin debi, maksimum basma yüksekliği ve pompa eğrisi güncel teknik doküman üzerinden doğrulanmalıdır |
| Besleme gerilimi | Ürün etiketi üzerinden doğrulanmalıdır; doğrulanmamış gerilim değeriyle test yapılmamalıdır |
| Elektrik bağlantısı | Elektronik güç ve kontrol soketi mevcut motorla fiziksel olarak karşılaştırılmalıdır |
| Kontrol sinyali | Soket pin fonksiyonları ve kontrol protokolü cihazın teknik şeması doğrulanmadan PWM, analog veya farklı bir sistem olarak kabul edilmemelidir |
| Temel görevi | Kombinin primer kalorifer suyunu kapalı ısıtma devresinde dolaştırmak |
| Kullanım suyu ilişkisi | Pompa doğrudan musluk suyunu pompalamaz; cihaz tasarımına göre sıcak su modunda primer suyu plakalı eşanjör üzerinden dolaştırabilir |
| Hidrolik gövde | Ürün başlığı “pompa motoru” olduğundan salyangoz / hidrolik gövde pakete dahil kabul edilmemelidir |
| Paket içeriği | 1 adet pompa motoru esas alınmıştır. Hidrolik gövde, conta, vida, soket kablosu veya adaptör ayrıca gösterilmedikçe dahil kabul edilmemelidir |
| Montaj sınıfı | Elektrik ve sıcak-basınçlı su devresi nedeniyle yetkin kombi teknik servisi uygulaması |
UPM4 15-60 model adı tek başına yeterli değildir Aynı model ailesinde elektronik soket, motor flanşı, impeller geometrisi veya cihaz kontrol yapısı farklı varyantlar bulunabilir. Eski motorun etiketi ve fiziksel bağlantısı mutlaka karşılaştırılmalıdır.
UPM4 Frekans Kontrollü Pompa Motoru Nasıl Çalışır?
Elektronik kontrol ünitesi motorun dönüşünü yönetir. Rotorla bağlantılı pompa çarkı, hidrolik gövde içerisindeki primer tesisat suyunu harekete geçirerek kombi ile ısıtma devresi arasında sürekli dolaşım oluşturur.
Elektronik devir kontrolü sayesinde pompa çalışma koşullarına göre farklı hızlarda çalışabilir. Böylece klasik sabit devirli pompalara göre daha kontrollü hidrolik dolaşım ve enerji yönetimi sağlanabilir.
Pompa ısı üretmez; üretilen ısının taşınmasını sağlar Brülör ve ana eşanjörde oluşturulan ısı, sirkülasyon pompasının primer suyu hareket ettirmesi sayesinde radyatörlere veya ilgili eşanjör devresine taşınır.
Elektronik UPM4 ile Klasik Üç Devirli Pompa Arasındaki Fark
UPM4 Elektronik Motor
- Elektronik motor kontrolüne sahiptir.
- Frekans kontrollü çalışma yapısı kullanır.
- Cihaz elektroniğiyle uyumlu soket bağlantısı gerektirir.
- Enerji tüketimi çalışma koşullarına göre yönetilebilir.
- 42W ürün sınıfı bu ürün için önemli seçim kriteridir.
Klasik Üç Devirli Motor
- Genellikle üç sabit hız kademesi kullanır.
- Elektronik kontrol yapısı daha farklıdır.
- Harici çalışma kondansatörü kullanılabilir.
- Soket ve elektrik bağlantısı UPM4 ile aynı olmayabilir.
- Elektronik UPM4 yerine doğrudan takılmamalıdır.
Elektronik soket pinleri tahminle bağlanmamalıdır Güç ve kontrol pinlerinin görevi doğrulanmadan yapılan köprüleme, doğrudan gerilim uygulama veya kablo değişikliği pompa elektroniğine ve kombi anakartına zarar verebilir.
Motor Kafası ile Komple Pompa Arasındaki Fark
Pompa Motoru / Motor Kafası
- Elektronik motor bölümünü içerir.
- Rotor ve impeller grubu motorla ilişkili olabilir.
- Mevcut uyumlu hidrolik gövdeye bağlanır.
- Motor flanşı ve vida geometrisi birebir eşleşmelidir.
- Bu ürün başlığı motor sınıfını ifade etmektedir.
Komple Sirkülasyon Pompası
- Motor ve hidrolik salyangoz gövde birlikte bulunur.
- Tesisat bağlantıları gövde üzerinde yer alır.
- Montaj uzunluğu ve rakor ölçüsü ayrıca önemlidir.
- Komple pompa farklı ürün olarak satılabilir.
- Motor başlığıyla aynı paket kabul edilmemelidir.
Arızaya İşaret Edebilecek Belirtiler
- Kalorifer devresinde yeterli sirkülasyon oluşmaması
- Radyatörlerin geç veya dengesiz ısınması
- Kombi sıcaklığının kısa sürede hızla yükselmesi
- Pompa motorunun hiç çalışmaması veya aralıklı çalışması
- Motor bölümünden anormal uğultu, sürtme veya titreşim gelmesi
- Motorun olağandan fazla ısınması
- Cihazın dolaşım yetersizliğiyle ilişkili hata vermesi
- Motor-gövde birleşim noktasında kaçak görülmesi
- Sıcak su modunda primer dolaşımın yetersiz kalması
Yetersiz dolaşım her zaman pompa motoru arızası değildir Sistemde hava, tıkalı filtre, manyetik çamur, kapalı vana, eşanjör daralması veya elektronik kart çıkış problemi benzer belirtiler oluşturabilir.
Ayırıcı Teknik Değerlendirme
Pompa Motoruyla İlişkili Olasılıklar
- Elektronik sürücü arızası
- Rotor veya impeller sıkışması
- Motor yataklarında aşınma
- Soket veya bağlantı terminalinde sorun
- Elektronik kontrol komutuna cevap vermeme
- Motor-gövde bağlantısında sızdırmazlık problemi
Sistemle İlişkili Olasılıklar
- Tesisatta hava bulunması
- Kalorifer filtresinin tıkanması
- Manyetit ve tortu birikmesi
- Ana eşanjörde dolaşım daralması
- Üç yollu vananın doğru konuma geçmemesi
- Anakart pompa çıkışında veya kablo tesisatında sorun
Pompa değişiminden önce gerçek arıza kaynağı belirlenmelidir Pompa enerji aldığı hâlde dönmüyor olabilir veya motor tamamen sağlamken hidrolik sistemdeki tıkanıklık dolaşımı engelliyor olabilir.
Doğru UPM4 15-60 Motor Seçimi İçin Kontrol Listesi
- Ürün markasının FCI olduğunu kontrol edin.
- Model tanımının UPM4 15-60 olduğunu doğrulayın.
- 42W güç bilgisini eski motor etiketiyle karşılaştırın.
- Frekans kontrollü elektronik motor yapısının aynı olduğunu kontrol edin.
- Elektrik soketinin şekil ve kilit yönünü karşılaştırın.
- Soket pin sayısı ve dizilimini inceleyin.
- Motor flanşı ve vida merkezlerini karşılaştırın.
- Impeller çapı, derinliği ve geometrisini kontrol edin.
- Motorun hidrolik gövdeye oturma mesafesini karşılaştırın.
- Conta yatağının biçimini kontrol edin.
- Kombinin tam marka-model ve seri numarasını doğrulayın.
- Ürünün motor kafası mı komple pompa mı olduğunu paket üzerinden kontrol edin.
Etiket, soket ve impeller fotoğrafları doğru eşleşmede kritik öneme sahiptir Eski motorun etiketi, elektrik soketi, motor flanşı ve pompa çarkı ayrı açılardan görüntülenerek yeni ürünle karşılaştırılmalıdır.
Montaj ve Elektrik Güvenliği
UPM4 sınıfı elektronik pompa motorları hem şebeke elektriği hem de sıcak, basınçlı kalorifer suyu sistemiyle ilişkili çalışır. Bu nedenle arıza teşhisi, motor değişimi ve elektriksel kontrol yetkin kombi teknik servisi tarafından gerçekleştirilmelidir.
- Cihaz enerjiliyken pompa soketi sökülmemelidir.
- Soket pinlerine tahmini veya harici gerilim uygulanmamalıdır.
- Motor kuru ve susuz biçimde çalıştırılmamalıdır.
- Sıcak ve basınçlı sistemde motor gövdesi açılmamalıdır.
- Elektronik bölüm su ve yoğuşmadan korunmalıdır.
- Eski conta hasarlıysa yeniden kullanılmamalıdır.
- Motor vidaları gövdeyi zorlayacak biçimde sıkılmamalıdır.
- Montaj sonrasında kaçak ve gerçek su dolaşımı kontrol edilmelidir.
Elektronik pompa kuru çalıştırılmamalıdır Rotor ve hidrolik yapı tesisat suyu ile çalışacak şekilde tasarlanmıştır. Uygunsuz test yöntemi motorun zarar görmesine neden olabilir.
Sık Sorulan Sorular
FCI UPM4 15-60 pompa motoru kaç wattır?
Ürün başlığında ve ürün sınıfında 42W güç değeriyle tanımlanmaktadır. Teslim edilen motor etiketi sipariş öncesinde karşılaştırılmalıdır.
UPM4 15-60 neyi ifade eder?
Elektronik sirkülasyon pompasının model ve hidrolik sınıf tanımıdır. Kesin debi ve basma yüksekliği yalnızca doğrulanmış teknik pompa eğrisi üzerinden değerlendirilmelidir.
Bu pompa frekans kontrollü müdür?
Evet. Ürün elektronik frekans kontrollü sirkülasyon pompa motoru sınıfında tanımlanmaktadır.
ERP ne anlama gelir?
Enerji verimliliği gereksinimleriyle ilişkilendirilen yeni nesil elektronik pompa tasarımını ifade eden ürün sınıflandırmasıdır. Kesin verimlilik veya EEI değeri teknik etiketten doğrulanmalıdır.
Ürün orijinal Grundfos mudur?
Ürün başlığında FCI marka ve Grundfos UPM4 tip platform tanımı kullanılmaktadır. Grundfos üretimi orijinal ürün olduğu ambalaj ve üretici etiketiyle ayrıca doğrulanmalıdır.
Motor komple pompa olarak mı gelir?
Ürün adı pompa motorunu ifade etmektedir. Salayngoz/hidrolik gövde ayrıca gösterilmedikçe paket içeriğine dahil kabul edilmemelidir.
UPM4 motor klasik üç devirli pompanın yerine takılır mı?
Doğrudan uygun kabul edilmemelidir. Elektronik kontrol, soket, motor flanşı ve cihaz anakartı uyumluluğu farklı olabilir.
Pompa çalışmıyorsa mutlaka motor mu arızalıdır?
Hayır. Elektrik beslemesi, elektronik kart, kablo-soket bağlantısı, rotor sıkışması ve tesisat tıkanıklığı da kontrol edilmelidir.
Conta veya bağlantı kablosu ürünle birlikte gelir mi?
Güncel paket içeriğinden doğrulanmalıdır. Görselde ayrıca gösterilmeyen conta, vida, soket kablosu ve hidrolik gövde dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde mevcut pompa motorunun etiketini, UPM4 15-60 model bilgisini, 42W değerini, elektrik soketini, motor flanşını, impeller yapısını ve kombinin tam model-seri etiketini gösteren fotoğrafları iletebilirsiniz. Proser ekibi ürünün fiziksel ve teknik eşleşmesinin kontrol edilmesine yardımcı olur.
Önemli Bilgilendirme
Elektronik pompa motorlarında dış görünüş benzerliği tek başına uyumluluk kriteri değildir. Doğru seçimde FCI marka bilgisi, UPM4 15-60 model tanımı, 42W güç değeri, frekans kontrollü elektronik yapı, elektrik soketi, motor flanşı, impeller geometrisi, hidrolik gövde bağlantısı ve kombinin tam model-seri bilgisi birlikte değerlendirilmelidir.
