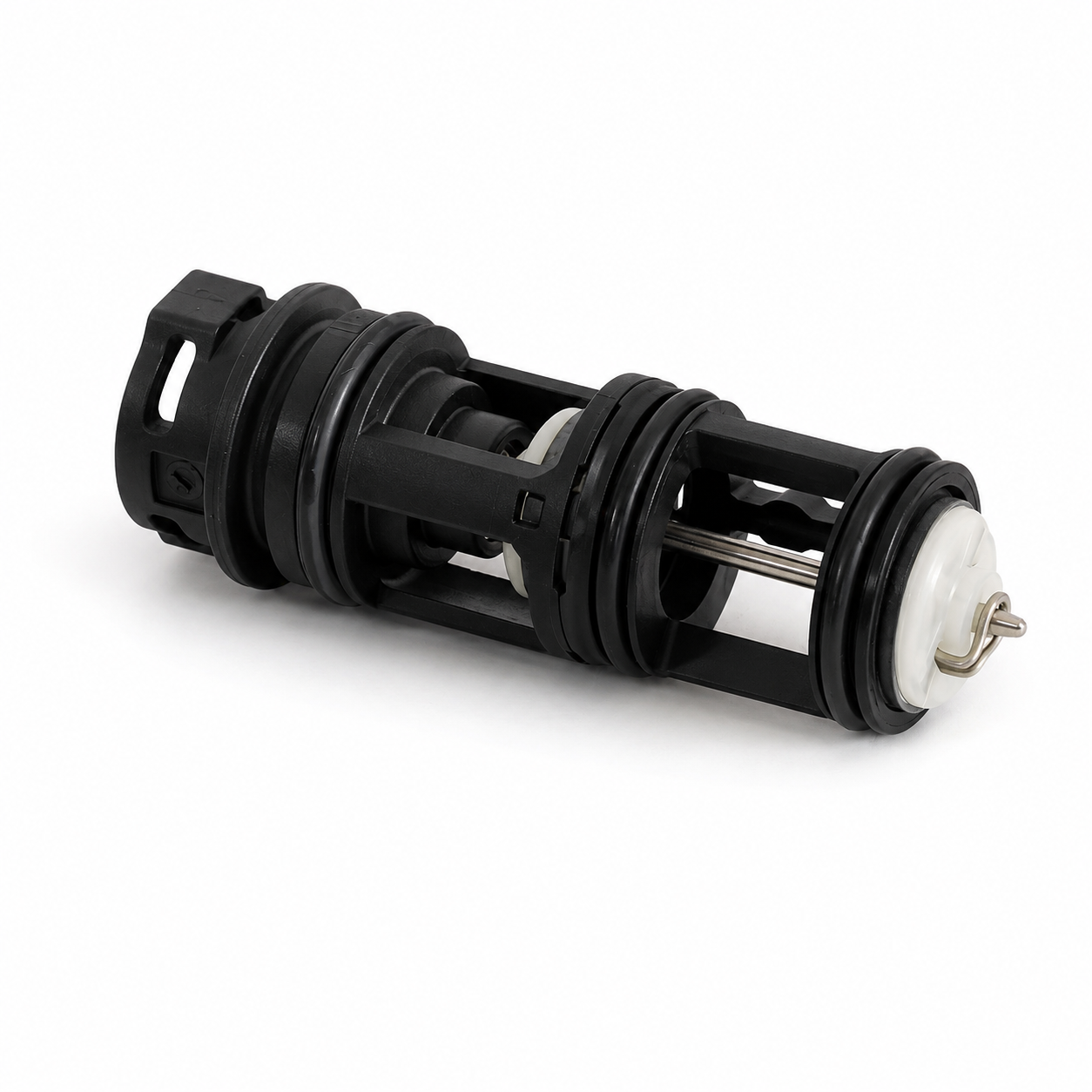

Bitron • 20491517 • 3 Yollu Vana Kartuşu • İtalya Üretimi
Kombi Tamir Takımı Kartuş Bitron – E.C.A. Proteus Premix, Citius, Emas Remix, Daikin
Bitron 20491517 kartuş tamir takımı; uygun E.C.A. Proteus Premix, Citius, Emas Remix ve Daikin kombilerin üç yollu vana mekanizmasında kullanılan hareketli iç kartuştur. Vana motorundan gelen mekanik hareketi hidrolik grup içerisindeki yönlendirme kanallarına aktararak birincil sistem suyunun kalorifer devresi ile kullanım sıcak suyu plakalı eşanjör hattı arasında doğru şekilde yönlenmesine yardımcı olur. Ürün komple vana gövdesi veya motor değildir; doğru seçim için parça kodları, kartuş boyu, conta yerleşimi ve eski parçanın mekanik bağlantısı karşılaştırılmalıdır.
Ürün Kimliği ve Kod Eşleşmeleri
- Üretici marka
- Bitron
- Ana ürün kodu
- 20491517
- Bitron aile kodu
- 105823 olarak da listelenir
- Alternatif Bitron kodu
- 20491463
- E.C.A. referansı
- 7006908427
- Daikin referansı
- 5035630
- Italtherm referansı
- 823000009
- Beretta referansı
- 20188990
Kodlar aynı kartuş ailesini karşılaştırmak için kullanılır 20491517, 20491463, 5035630, 7006908427, 823000009 ve 20188990 farklı üretici veya tedarik sistemlerinde aynı/ilişkili üç yollu vana kartuş ailesi için çapraz referans olarak listelenmektedir. Siparişte cihazın kendi parça listesi ve eski kartuşun fiziksel formu birlikte esas alınmalıdır.
İki Devre Arasında Yönlendirme
Kartuş, üç yollu vana gövdesi içinde hareket ederek kalorifer ve kullanım sıcak suyu konumları arasındaki hidrolik geçişi kontrol eder.
Sızdırmazlık Yüzeylerini Yeniler
Uygun conta ve O-ring yapısıyla iç kaçak geçişin azaltılmasına, vana konumlarının daha net ayrılmasına yardımcı olur.
Komple Grup Değişimine Alternatif
Hidrolik gövde ve motor sağlamsa yalnızca aşınmış kartuşun yenilenmesi, uygun cihazlarda daha hedefli servis onarımı sağlayabilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Bitron Üç Yollu Vana Kartuş Tamir Takımı |
| Ana kod | 20491517 |
| Bitron katalog/tedarik referansı | 105823; 20491463 koduyla da ilişkilendirilir |
| Daikin kodu | 5035630 |
| E.C.A. kodu | 7006908427 |
| Italtherm kodu | 823000009 |
| Beretta kodu | 20188990 |
| Ürün sınıfı | Üç yollu vana hareketli iç kartuşu / hidrolik yönlendirme tamir parçası |
| Üretim bilgisi | Bitron ve sektör kayıtlarında İtalya üretimi olarak listelenir |
| Uyumlu ana grup | E.C.A. Proteus Premix, Citius, Emas Remix ve Daikin; cihaz revizyonu kontrolüyle |
| İlave çapraz uygulamalar | E.C.A. Gelios Plus, Italtherm Smart ve Beretta Ciao/Ciao X gibi farklı cihazlarda kod eşleşmesi bulunabilir; kullanıcı cihazı için ayrıca doğrulama gerekir |
| Temel görevi | Birincil sistem suyunu kalorifer veya plakalı eşanjör devresine yönlendiren vana hareketini gerçekleştirmek |
| Paket içeriği | 1 adet kartuş tamir takımı; vana motoru, hidrolik blok, komple gövde ve bağlantı klipsleri ayrıca belirtilmedikçe dahil değildir |
| Malzeme | Bitron üretiminde polimer gövde ve metal hareketli bileşenler görülebilir; kesin malzeme sınıfı üretici teknik föyü olmadan belirtilmemiştir |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |
Proser stok kartı ile Bitron referansı ayrılmalıdır Mevcut Proser ürün sayfasında mağaza marka/model alanı Pro-Lap / TT50 olarak görülebilir. 20491517 ise Bitron kartuş ailesinin teknik çapraz referansıdır. Teslim edilen ürünün gerçek üretici markası ambalaj, baskı ve güncel stok bilgisi üzerinden doğrulanmalıdır.
Üç Yollu Vana Kartuşu Nasıl Çalışır?
Kombi kalorifer modundayken birincil devre suyu radyatör hattına yönlendirilir. Sıcak su musluğu açıldığında elektronik kart, üç yollu vana motorunu hareket ettirir. Motor mili kartuşu ileri veya geri konuma taşıyarak sistem suyunun plakalı eşanjör üzerinden dolaşmasını sağlar.
Kartuş üzerindeki sızdırmazlık elemanları, aynı anda iki devreye kontrolsüz geçiş oluşmasını sınırlar. O-ringlerin sertleşmesi, kartuş milinin sıkışması veya oturma yüzeylerinin aşınması durumunda vana konum değiştirse bile akış tam olarak yönlenmeyebilir.
Kartuş, Vana Motoru ve Hidrolik Gövde Arasındaki Fark
Bitron 20491517 Kartuş
- Hidrolik gövde içinde hareket eden iç mekanizmadır.
- Su kanallarını ilgili çalışma konumuna göre açıp kapatır.
- Conta ve O-ringlerle iç sızdırmazlığı sağlar.
- Aşınma veya sıkışma yönlendirme problemleri oluşturabilir.
Motor ve Vana Gövdesi
- Motor, elektronik kart komutunu mekanik harekete dönüştürür.
- Gövde, kartuşun çalıştığı su kanallarını ve yatağı taşır.
- Motor arızası kartuş değişimiyle giderilmez.
- Çatlak veya çizilmiş gövde yalnızca kartuşla onarılamaz.
Komple üç yollu vana seti değildir Ürün adı “tamir takımı kartuş”tur. Motor, motor adaptörü, komple hidrolik blok, vana gövdesi, klips ve diğer aksesuarlar güncel paket içerisinde açıkça gösterilmiyorsa dahil kabul edilmemelidir.
E.C.A. Proteus Premix ve Citius Uyumluluğu
E.C.A. Proteus Premix ve Citius Premix, üreticinin güncel yoğuşmalı kombi ürün aileleri arasında yer alır. 20491517 kartuşu sektör ve tedarik kayıtlarında bu serilerin uygun hidrolik grup revizyonlarıyla ilişkilendirilir. Resmî E.C.A. ürün sayfaları cihaz ailelerini doğrulasa da kartuş kodunu açık yedek parça tablosunda göstermediği için fiziksel karşılaştırma şarttır.
Cihaz Üzerinden Kontrol
- Proteus Premix veya Citius tam model etiketi
- Cihaz kapasitesi ve üretim revizyonu
- Hidrolik grup üreticisi ve gövde baskıları
- Eski kartuş veya servis parça kodu
- Üç yollu vana motorunun bağlantı biçimi
Kartuş Üzerinden Kontrol
- Toplam uzunluk ve gövde çapı
- O-ring sayısı ve konumları
- Uç kapama yüzeylerinin biçimi
- Motor miliyle temas eden hareketli bölüm
- Kilit, tırnak veya kapak yapısı
Bütün E.C.A. Premix modellerine otomatik olarak uymaz Confeo Premix, Calora Premix veya farklı üretim tarihindeki cihazlarda hidrolik grup ve kartuş revizyonları değişebilir. Ürün adı yalnızca doğrulanan cihaz ve parça yapısıyla kullanılmalıdır.
Emas Remix ve Daikin Uyumluluğu
Türkiye’deki sektör katalogları 20491517 / 5035630 kartuş grubunu Emas Remix ve seçili Daikin kombilerle ilişkilendirir. Daikin markasında çok sayıda farklı kombi platformu bulunduğundan yalnızca marka adına göre seçim yapılmamalıdır.
- Daikin cihazda 5035630 servis referansı aranmalıdır.
- Emas Remix cihazın hidrolik blok ve kartuş formu eski parçayla karşılaştırılmalıdır.
- Daikin NDJ, CSU, Icon veya başka yeni nesil modeller otomatik olarak uyumlu kabul edilmemelidir.
- Hidrolik grup üzerinde Bitron üretim işareti bulunması uyumluluğu destekleyebilir.
- Cihaz seri numarası ve servis parça listesi mümkünse kontrol edilmelidir.
Arıza Belirtileri ve Teşhis Ayrımı
- Sıcak su kullanılırken radyatörlerin gereksiz yere ısınması
- Kalorifer ve sıcak su modları arasında geçişin gecikmesi
- Sıcak su sıcaklığının dalgalanması
- Motor hareket ettiği hâlde hidrolik yönün tam değişmemesi
- Kartuş yuvası çevresinde su veya kireç izi oluşması
- Vana hareketinde sertlik, takılma veya geri dönememe
- Kalorifer konumunda plakalı eşanjör tarafına kaçak geçiş olması
Benzer belirtiler farklı parçalardan kaynaklanabilir Üç yollu vana motoru, elektronik kart çıkışı, plakalı eşanjör, kullanım suyu NTC sensörü, akış türbini veya çatlak hidrolik blok da sıcak su ve kalorifer çalışma dengesini bozabilir. Kartuş değişiminden önce motor hareketi ve gövde sağlamlığı test edilmelidir.
Doğru Kartuş Seçimi İçin Kontrol Listesi
- Ana Bitron kodu 20491517 ile mevcut parçayı karşılaştırın.
- Alternatif 20491463 ve Bitron 105823 referanslarını kontrol edin.
- E.C.A. için 7006908427, Daikin için 5035630 kod eşleşmesini inceleyin.
- Eski kartuşun uzunluk, çap ve conta yerleşimini karşılaştırın.
- Motor milinin kartuş üzerindeki temas biçimini kontrol edin.
- Hidrolik gövde yatağında çatlak, çizik veya deformasyon olmadığını doğrulayın.
- Conta ve O-ringlerin paket kapsamında olup olmadığını güncel görselden kontrol edin.
- Kısa tip veya farklı Bitron kartuşlarla yalnızca marka adına göre değişim yapmayın.
Eski kartuşun yan yana fotoğrafı en güçlü karşılaştırmadır Kartuş sökülmeden önce vana motoru ve gövde görünümü, söküldükten sonra ise kartuşun tüm yüzeyleri ve conta konumları net biçimde görüntülenmelidir.
Montaj ve Hidrolik Güvenlik
Üç yollu vana kartuşu kombinin sıcak ve basınçlı birincil su devresinde çalışır. Değişimden önce cihaz kapatılmalı, soğuması beklenmeli, elektrik ve gaz güvenliği sağlanmalı ve kalorifer devresi basıncı yetkin servis tarafından kontrollü biçimde boşaltılmalıdır.
- Kartuş yuvası tortu ve eski conta kalıntılarından zarar vermeden temizlenmelidir.
- Gövde iç yüzeyi keskin aletle çizilmemelidir.
- O-ringler bükülmeden ve kesilmeden doğru kanallara yerleştirilmelidir.
- Yalnızca conta malzemesine ve ısıtma suyu sistemine uygun montaj kaydırıcısı kullanılmalıdır.
- Kartuş doğru yönde ve zorlanmadan yuvasına oturtulmalıdır.
- Motor mili ile kartuş hareketi ekseninde kontrol edilmelidir.
- Sistem doldurulduktan sonra soğuk ve sıcak kaçak testi yapılmalıdır.
- Kalorifer ve sıcak su geçişleri fonksiyon testine alınmalıdır.
Zorlanarak takılan kartuş kullanılmamalıdır Uyumlu olmayan çap, conta yerleşimi veya kartuş boyu; O-ringlerin kesilmesine, gövdenin zarar görmesine ve basınçlı su kaçağına neden olabilir. Parça yuvasına doğal biçimde oturmuyorsa işlem durdurulmalıdır.
Sık Sorulan Sorular
20491517 hangi parçayı ifade eder?
Bitron üretimi üç yollu vana hareketli iç kartuşu ve tamir takımı referansıdır.
20491463 ile aynı ürün müdür?
Sektör ve Bitron yedek parça kayıtlarında aynı kartuş ailesiyle ilişkilendirilir. Fiziksel form yine kontrol edilmelidir.
E.C.A. 7006908427 koduyla eşleşir mi?
Evet, çapraz yedek parça kayıtlarında 20491517 ile birlikte listelenir.
Daikin 5035630 koduyla eşleşir mi?
Evet, Daikin için kullanılan yaygın çapraz referanstır. Cihaz modeli ve hidrolik grup revizyonu ayrıca doğrulanmalıdır.
Proteus Premix ve Citius modellerinin hepsine uyar mı?
Hayır. Aynı seri içerisinde hidrolik grup revizyonu bulunabilir. Eski kartuş ve cihaz etiketi kontrol edilmelidir.
Üç yollu vana motoru pakete dahil midir?
Hayır. Ürün kartuş tamir takımıdır; motor ayrıca belirtilmedikçe dahil değildir.
Komple vana gövdesi dahil midir?
Hayır. Hidrolik gövde ayrı parçadır ve çatlak gövde yalnızca kartuş değişimiyle onarılamaz.
Sıcak su açıldığında petekler ısınıyorsa kartuş arızalı olabilir mi?
Evet, iç kaçak geçiş buna neden olabilir. Ancak motor, kart ve gövde de kontrol edilmelidir.
Eski O-ringler yeniden kullanılabilir mi?
Sertleşmiş, yassılaşmış, şişmiş veya kesilmiş O-ringler yeniden kullanılmamalıdır.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin model etiketini, hidrolik grup görünümünü, eski kartuşun tüm yüzeylerini ve varsa 20491517, 7006908427 veya 5035630 kodlarını iletebilirsiniz. Proser ekibi kartuş formu, conta yerleşimi ve vana motoru bağlantısı üzerinden fiziksel eşleştirmeye yardımcı olur.
Önemli Bilgilendirme
Ürün rengi, üretici baskısı, metal hareketli bölüm ve conta görünümü tedarik partisine göre değişebilir. Teknik seçimde ürün adından önce 20491517 ana kodu, 20491463 / 105823 Bitron referansları, E.C.A. 7006908427, Daikin 5035630, eski kartuş boyutları, O-ring yerleşimi ve hidrolik grup revizyonu esas alınmalıdır.
