DUCA • GPS 15/50 • 82W • 5 Pin Data Kablolu
Kombi Pompa Motoru Vaillant Condens Grundfos Type 5 Pin Data Kablolu DUCA GPS 15/50 82W
DUCA SPGRUN GPS 15/50 pompa motoru; uygun Vaillant Condens kombilerde kullanılan Grundfos tip sirkülasyon pompa gövdesiyle eşleştirilmek üzere geliştirilmiş, 82W etiket gücüne ve 5 pin data kablo bağlantısına sahip kombi devir daim motorudur. Kalorifer devresindeki tesisat suyunun ana eşanjör, radyatör hattı ve kullanım sıcak suyu üretimi sırasında plakalı eşanjör yönünde dolaştırılmasına yardımcı olur. Sipariş öncesinde eski motorun etiketi, 5 pin bağlantısı, kablo dizilimi, pompa gövdesi, sabitleme ölçüleri ve çark yapısı karşılaştırılmalıdır.
Ürün Kimliği ve Bağlantı Yapısı
- Marka
- DUCA
- Model
- SPGRUN
- Pompa sınıfı
- GPS 15/50
- Güç değeri
- 82W
- Bağlantı
- 5 pin data kablolu
- Uyumluluk tipi
- Vaillant Condens / Grundfos tip
- Ürün sınıfı
- Sirkülasyon pompa motoru
- Montaj bölgesi
- Kombi hidrolik devresi
SPGRUN ürün kodu Vaillant fabrika parça numarası değildir Ürün DUCA marka uyumlu pompa motorudur. Vaillant cihazın orijinal yedek parça kodu, eski pompa etiketi ve tam cihaz seri numarası ayrıca değerlendirilmelidir.
Dengeli Su Sirkülasyonu
Kombinin kapalı primer devresindeki tesisat suyunu dolaştırarak eşanjörde üretilen ısının sistem içerisinde taşınmasına yardımcı olur.
5 Pin Data Bağlantısı
Uygun cihaz kartı ve kablo tesisatıyla çalışan çok pinli bağlantı yapısına sahiptir. Standart iki veya üç kablolu motorlarla karıştırılmamalıdır.
Grundfos Tip Gövde Uyumu
Uygun Vaillant Condens pompa grubundaki Grundfos tip salyangoz ve hidrolik bağlantıyla eşleştirilmek üzere değerlendirilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | DUCA Vaillant Condens Uyumlu Grundfos Tip Kombi Pompa Motoru |
| Marka / model | DUCA / SPGRUN |
| Pompa tanımı | GPS 15/50 |
| Ürün sınıfı | Kombi sirkülasyon pompa motoru / pompa motor kafası |
| Etiket güç değeri | 82W |
| Elektrik bağlantısı | 5 pin data kablo bağlantısı; pin sırası ve kablo tesisatı eski motorla birebir karşılaştırılmalıdır |
| Uyumlu ana platform | Grundfos tip pompa grubuna sahip uygun Vaillant Condens kombi revizyonları |
| Temel görevi | Kapalı kalorifer devresindeki tesisat suyunun kombi ve ısıtma sistemi içerisinde dolaştırılmasına yardımcı olmak |
| Kalorifer çalışmasındaki görevi | Ana eşanjörde ısıtılan primer suyun radyatör veya yerden ısıtma devresine taşınmasını desteklemek |
| Sıcak su çalışmasındaki görevi | Uygun kombi tasarımında primer suyun plakalı eşanjör üzerinden dolaştırılarak kullanım suyunun dolaylı biçimde ısıtılmasına yardımcı olmak |
| Kontrol yapısı | Çok pinli motor bağlantısı; pinlerin besleme, kumanda veya geri bildirim görevi cihaz elektrik şemasına göre doğrulanmalıdır |
| Çalışma gerilimi | Güncel ürün etiketi ve cihaz elektrik şeması üzerinden doğrulanmalıdır |
| Hidrolik performans | GPS 15/50 ürün sınıfı; kesin debi ve basma yüksekliği değeri güncel teknik föy veya ürün etiketi üzerinden kontrol edilmelidir |
| Pompa gövdesi / salyangoz | Ürün yalnızca motor olarak sunuluyorsa hidrolik gövde pakete dahil değildir. Güncel ürün görseli esas alınmalıdır |
| Rotor ve çark | Motor grubunun yapısına dahildir; çark çapı, derinliği ve geometrisi eski ürünle karşılaştırılmalıdır |
| Conta ve vidalar | Güncel paket görselinde ayrıca gösterilmeyen conta, vida veya bağlantı aparatı pakete dahil kabul edilmemelidir |
| Ürün niteliği | DUCA marka uyumlu yedek parça; Vaillant veya Grundfos orijinal ürünü olarak değerlendirilmemelidir |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |
82W değeri motorun elektriksel etiket bilgisidir Pompanın sistemde oluşturduğu debi ve basma yüksekliği yalnızca güç değerine göre belirlenemez. Çark yapısı, pompa gövdesi, tesisat direnci ve çalışma kontrolü hidrolik performansı birlikte etkiler.
DUCA Pompa Motoru Nasıl Çalışır?
Kombi kalorifer veya sıcak su talebi aldığında elektronik kontrol kartı, çalışma programına göre sirkülasyon pompasını devreye alır. Motor içerisindeki elektromanyetik yapı rotoru döndürür; rotorla bağlantılı pompa çarkı tesisat suyuna hareket kazandırır.
Pompa çarkının oluşturduğu basınç farkı sayesinde primer devre suyu ana eşanjör, üç yollu vana, plakalı eşanjör ve kalorifer tesisatı arasında cihazın çalışma moduna uygun şekilde dolaşır. Yeterli sirkülasyon, eşanjörde oluşan ısının dengeli biçimde taşınmasına yardımcı olur.
Pompa motoru yanma üretmez, üretilen ısıyı taşır Motorun görevi brülörü veya gaz valfini çalıştırmak değil; kombi içerisindeki ısıtılmış primer suyun hidrolik devrede dolaşmasını sağlamaktır.
5 Pin Data Kablo Bağlantısının Önemi
Bu motorun bağlantısı standart iki uçlu enerji kablosundan farklıdır. Beş pinli bağlantı yapısında cihaz tasarımına göre motor beslemesi, çalışma komutu, kademe seçimi veya geri bildirim işlevlerine ait ayrı iletkenler bulunabilir.
Kontrol Edilmesi Gerekenler
- Soket gövdesinin fiziksel biçimi
- Pin sayısının tam olarak beş olması
- Pinlerin yuva içindeki dizilimi
- Kablo renkleri ve kablo uzunluğu
- Konnektör kilit tırnağının yönü
- Eski motor üzerindeki elektrik şeması
Karıştırılmaması Gereken Yapılar
- İki kablolu standart pompa motorları
- Üç hızlı manuel kademeli pompalar
- PWM kontrollü yüksek verimli pompalar
- Farklı pin dizilimli elektronik pompa motorları
- Wilo tip bağlantıya sahip Vaillant pompa grupları
- Yalnızca dış görünüşü benzer motor kafaları
Pinlere gelişigüzel elektrik verilmemelidir Beş pinli soketin hangi ucunun besleme veya kumanda bağlantısı olduğu tahmin edilmemelidir. Hatalı gerilim uygulaması motor elektronik bileşenlerine veya kombi kontrol kartına zarar verebilir.

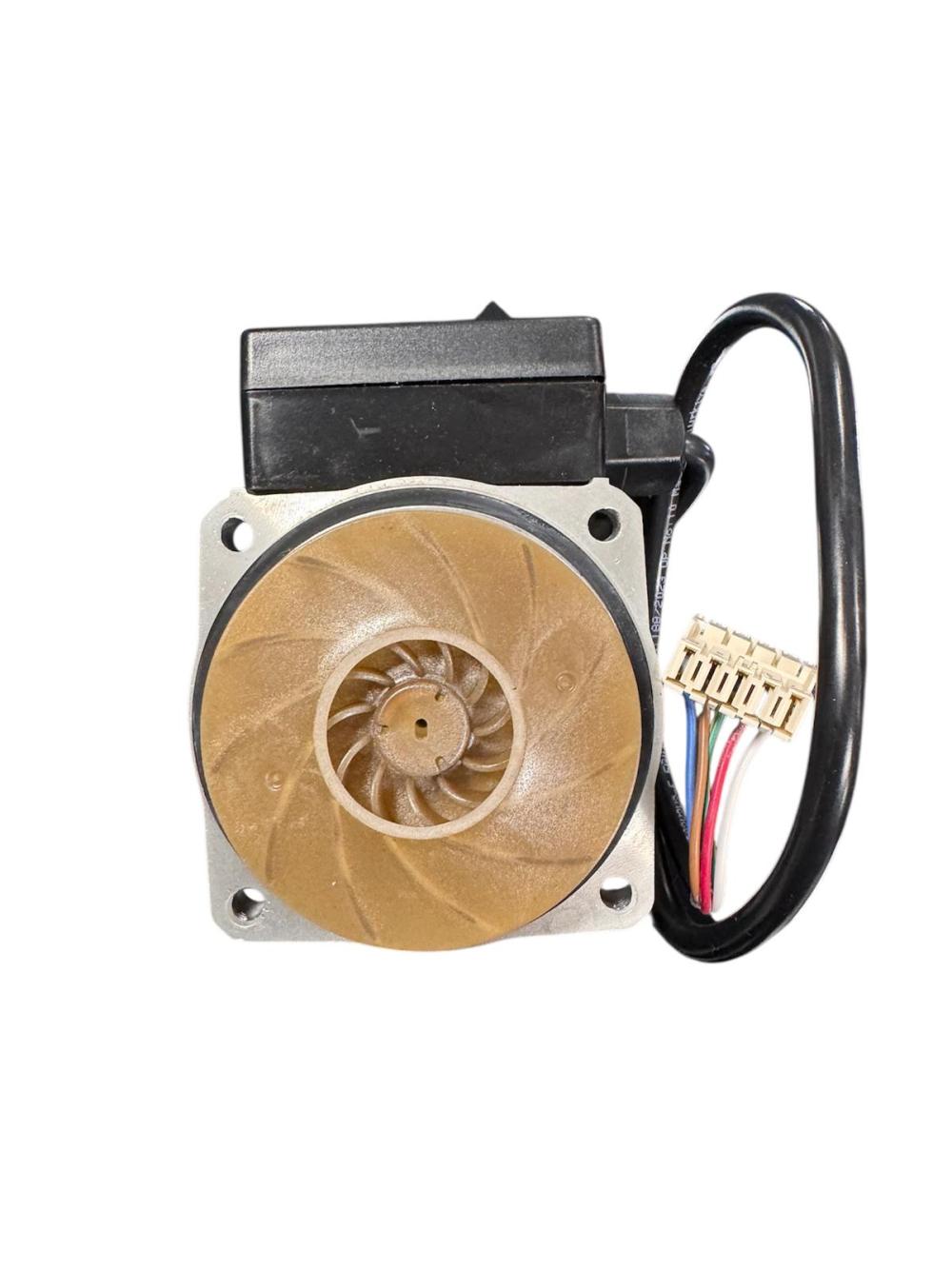

Pompa Motoru, Komple Pompa ve Rotor Arasındaki Fark
DUCA SPGRUN Pompa Motoru
- Pompanın elektrikli motor bölümünü oluşturur.
- Rotor ve pompa çarkını taşıyan motor kafasıdır.
- Grundfos tip uygun hidrolik gövdeye bağlanır.
- Beş pinli data kablo bağlantısına sahiptir.
- Salyangoz gövde pakete dahil olmayabilir.
Komple Pompa veya Rotor
- Komple pompa motor ve hidrolik gövdeyi birlikte içerir.
- Rotor ürünü yalnızca iç döner parçayı yeniler.
- Rotor değişimi motor sargısı arızasını gidermez.
- Motor değişimi çatlak salyangoz gövdeyi onarmaz.
- Arızalı bölüm doğru teşhis edilerek ürün seçilmelidir.
Gövde hasarı varsa yalnızca motor değişimi yeterli değildir Pompa salyangozunda çatlak, vida yuvasında deformasyon veya hidrolik bağlantıda su kaçağı varsa komple pompa grubunun değerlendirilmesi gerekebilir.
Vaillant Condens ve Grundfos Tip Uyumluluk Kontrolü
Vaillant yoğuşmalı kombilerde cihazın üretim yılına ve teknik platformuna göre farklı Grundfos ve Wilo pompa grupları kullanılabilir. Aynı cihaz ailesi içerisinde standart motor, çok pinli motor veya elektronik kontrollü yüksek verimli pompa seçenekleri bulunabilir.
Cihaz Etiketinden Kontrol
- Vaillant cihazın tam model kodu
- VU veya VUW cihaz tipi
- Yoğuşmalı cihaz nesli ve kapasitesi
- Üretim ve seri numarası
- Mevcut pompanın Vaillant parça referansı
- Cihaz elektrik bağlantı şeması
Eski Pompadan Kontrol
- GPS 15/50 veya eşdeğer etiket bilgisi
- 82W güç değerinin bulunması
- Beş pinli data kablo yapısı
- Motor flanşı ve vida aralıkları
- Rotor çarkının çapı ve derinliği
- Salyangoz gövdenin Grundfos tip olması
- Conta yatağının çapı ve biçimi
Wilo tip Vaillant pompa gövdesine doğrudan uyumlu kabul edilmemelidir Grundfos ve Wilo tip motorlarda flanş, çark derinliği, vida düzeni ve elektrik bağlantısı farklı olabilir. Marka ve model platformu mutlaka karşılaştırılmalıdır.
Pompa Arızasına İşaret Edebilecek Belirtiler
- Kombi çalıştığı hâlde kalorifer devresinin yeterince ısınmaması
- Cihaz sıcaklığının kısa sürede hızla yükselmesi
- Ana eşanjör bölgesinden kaynama veya dolaşım sesi gelmesi
- Pompanın hiç çalışmaması veya aralıklı devreye girmesi
- Motor bölümünden uğultu, sürtme veya titreşim sesi duyulması
- Pompa gövdesinin anormal derecede ısınması
- Sıcak su sıcaklığının kullanım sırasında dalgalanması
- Pompa soketi veya kablo bağlantısında yanık izi görülmesi
- Pompa çevresinde conta ya da gövde kaynaklı su kaçağı oluşması
- Kombinin yetersiz dolaşım nedeniyle güvenlik duruşuna geçmesi
Yetersiz dolaşım her zaman pompa motorundan kaynaklanmaz Tesisat filtresi, eşanjör, üç yollu vana, kapalı radyatör vanaları, sistem havası, hidrolik tıkanıklık veya elektronik kart komutu da benzer belirtiler oluşturabilir.
Pompa Arızasında Ayırıcı Teknik Değerlendirme
Motorla İlişkili Olasılıklar
- Motor sargısında elektriksel arıza oluşması
- Rotorun sıkışması veya aşırı aşınması
- Çarkın kırılması ya da mil üzerinde gevşemesi
- Beş pinli sokette temas kaybı bulunması
- Data kablosunda kopukluk veya yalıtım hasarı oluşması
- Motorun komut aldığı hâlde dönmemesi
Diğer Olası Nedenler
- Elektronik kartın pompaya komut göndermemesi
- Tesisat filtresinin tortuyla tıkanması
- Ana veya plakalı eşanjörde geçiş daralması
- Üç yollu vana kartuşunun sıkışması
- Sistemde yoğun hava bulunması
- Pompa gövdesindeki hidrolik kanalın tıkanması
- Tesisat basıncının uygun seviyede olmaması
Motor sesi duyulması su dolaştığını kanıtlamaz Motor enerjilendiği hâlde rotor sıkışmış, çark kırılmış veya hidrolik geçiş tıkanmış olabilir. Elektriksel çalışma ile gerçek su sirkülasyonu ayrı ayrı değerlendirilmelidir.
Doğru Pompa Motoru Seçimi İçin Kontrol Listesi
- Ürün markasının DUCA olduğunu doğrulayın.
- Model kodunun SPGRUN olduğunu kontrol edin.
- Pompa etiketinde GPS 15/50 tanımını karşılaştırın.
- Güç değerinin 82W olduğunu doğrulayın.
- Bağlantının tam olarak 5 pin data kablolu olduğunu kontrol edin.
- Soket kilidi ve pin dizilimini eski motorla karşılaştırın.
- Kablonun uzunluğunu ve çıkış yönünü inceleyin.
- Pompa gövdesinin Grundfos tip yapıda olduğunu doğrulayın.
- Motor flanşı ve vida merkezlerini karşılaştırın.
- Rotor çarkının çapını, yüksekliğini ve derinliğini kontrol edin.
- Conta çapı ve motor oturma yüzeyini inceleyin.
- Vaillant kombinin tam model ve seri numarasını kaydedin.
- Salyangoz, conta ve vidaların paket içeriğini doğrulayın.
Etiket ve soket fotoğrafı doğru eşleştirmede belirleyicidir Eski pompanın etiketi, beş pinli soketi, motor flanşı, pompa çarkı ve Vaillant cihaz etiketi ayrı ayrı görüntülenmelidir.
Motor, Çark ve Kablo Kontrolleri
Motor ve Hidrolik Bölüm
- Motor gövdesinde çatlak ve darbe bulunmamalıdır.
- Rotor elle kontrolsüz biçimde zorlanmamalıdır.
- Pompa çarkında kırık ve deformasyon olmamalıdır.
- Motor oturma yüzeyi düz ve temiz olmalıdır.
- Conta kanalı çizilmiş veya hasar görmüş olmamalıdır.
- Vida yuvaları eski gövdeyle aynı hizada bulunmalıdır.
5 Pin Kablo ve Soket
- Konnektör gövdesinde yanık izi bulunmamalıdır.
- Pinler eğilmiş veya içeri çökmüş olmamalıdır.
- Kablo yalıtımında kesik ve ezilme görülmemelidir.
- Soket kilit tırnağı sağlam olmalıdır.
- Nem ve oksitlenme izleri teknik olarak incelenmelidir.
- Kablo sıcak ve keskin yüzeylerden uzak yönlendirilmelidir.
Su kaçağı elektrik soketine ulaşmamalıdır Pompa contası veya salyangoz gövdesinden sızan su, beş pinli konnektör ve kombi elektronik kartında oksitlenme ya da kısa devre riski oluşturabilir.
Montaj ve Elektrik Güvenliği
Kombi pompa motoru şebeke elektriği ile sıcak ve basınçlı tesisat suyunun bulunduğu bir bölgede çalışır. Motor değişimi öncesinde cihazın elektrik, gaz ve hidrolik güvenliği sağlanmalı; sistem tamamen soğutulmalı ve kalorifer devresi yetkin teknik servis tarafından basınçsız hâle getirilmelidir.
- Motor soketi enerji altında sökülmemeli veya takılmamalıdır.
- Beş pinli bağlantı köprülenerek test edilmemelidir.
- Pinlere elektrik şeması dışında gerilim uygulanmamalıdır.
- Pompa motoru susuz ve hidrolik gövdeden ayrı çalıştırılmamalıdır.
- Eski conta sertleşmiş veya ezilmişse yeniden kullanılmamalıdır.
- Motor flanşı gövdeye çapraz veya eğik oturtulmamalıdır.
- Sabitleme vidaları dengesiz biçimde zorlanmamalıdır.
- Kablo güzergâhı sıcak eşanjör ve keskin saclardan korunmalıdır.
- Montaj sonrasında sistem kontrollü biçimde doldurulmalıdır.
- Pompa çalışması, su dolaşımı ve bağlantı sızdırmazlığı test edilmelidir.
- Cihazın sıcak su ve kalorifer modları teknik olarak kontrol edilmelidir.
Pompa motoru değişimi kullanıcı işlemi değildir Hatalı pin bağlantısı, eksik conta veya yanlış motor-gövde eşleşmesi; elektronik kart hasarına, su kaçağına, aşırı ısınmaya ve yetersiz sirkülasyona neden olabilir. Montaj yetkin kombi teknik servisi tarafından yapılmalıdır.
Sık Sorulan Sorular
SPGRUN neyi ifade eder?
DUCA marka pompa motorunun ürün veya stok model tanımıdır. Vaillant fabrika yedek parça kodu olarak değerlendirilmemelidir.
GPS 15/50 ne anlama gelir?
Pompanın ürün ve hidrolik sınıf tanımıdır. Kesin debi ve basma yüksekliği değerleri güncel ürün etiketi veya teknik föy üzerinden doğrulanmalıdır.
Motorun güç değeri kaç wattır?
Ürün 82W etiket gücüyle tanımlanmaktadır. Eski pompa üzerindeki güç bilgisi karşılaştırılmalıdır.
Beş pinli kablo ne işe yarar?
Motor ile kombi elektrik tesisatı arasındaki besleme ve kontrol bağlantısını sağlar. Pinlerin görevleri cihazın elektrik şemasına göre belirlenmelidir.
Bütün Vaillant Condens kombilere uyar mı?
Hayır. Vaillant yoğuşmalı kombilerde farklı Grundfos, Wilo ve elektronik kontrollü pompa grupları bulunabilir. Tam cihaz modeli ve eski motor yapısı kontrol edilmelidir.
Grundfos orijinal pompa motoru mudur?
Hayır. Ürün DUCA marka, Grundfos tip uygun pompa gövdesiyle eşleştirilmek üzere sunulan uyumlu yedek parçadır.
Pompa salyangozu ürünle birlikte gelir mi?
Ürün motor olarak listeleniyorsa hidrolik salyangoz gövde pakete dahil olmayabilir. Güncel ürün ve paket görseli kontrol edilmelidir.
Pompa çalışıyor fakat petekler ısınmıyorsa sorun nedir?
Rotor veya çark sorunu bulunabilir. Tesisat havası, tıkalı filtre, kapalı vanalar, eşanjör daralması ve üç yollu vana arızası da aynı belirtiyi oluşturabilir.
Motor uğultu yapıyor fakat dönmüyorsa arızalı mıdır?
Rotor sıkışması, motor arızası veya düşük çalışma komutu gibi ihtimaller değerlendirilmelidir. Motor enerji altında elle müdahaleyle çalıştırılmamalıdır.
Standart iki kablolu pompanın yerine kullanılabilir mi?
Doğrudan kullanılamaz. Beş pinli bağlantı yapısı, cihaz kartı ve kablo tesisatıyla uyumlu olmalıdır.
Conta ve vidalar pakete dahil midir?
Güncel paket içeriğinden doğrulanmalıdır. Ürün görselinde ayrıca gösterilmeyen conta ve bağlantı vidaları dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde Vaillant kombinin model ve seri etiketini, eski pompa üzerindeki teknik etiketi, beş pinli soketi, kablo renklerini, motor flanşını ve pompa çarkını gösteren fotoğrafları iletebilirsiniz. Proser ekibi; DUCA SPGRUN modeli, GPS 15/50 tanımı, 82W güç değeri ve Grundfos tip gövde bağlantısı üzerinden fiziksel ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün motor etiketi, kablo renkleri, soket gövdesi, pompa çarkı, bağlantı vidaları ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Vaillant Condens pompa motoru” başlığı değil; DUCA markası, SPGRUN modeli, GPS 15/50 tanımı, 82W güç değeri, 5 pin data kablo, Grundfos tip pompa gövdesi ve eski ürünün fiziksel yapısı birlikte değerlendirilmelidir.
