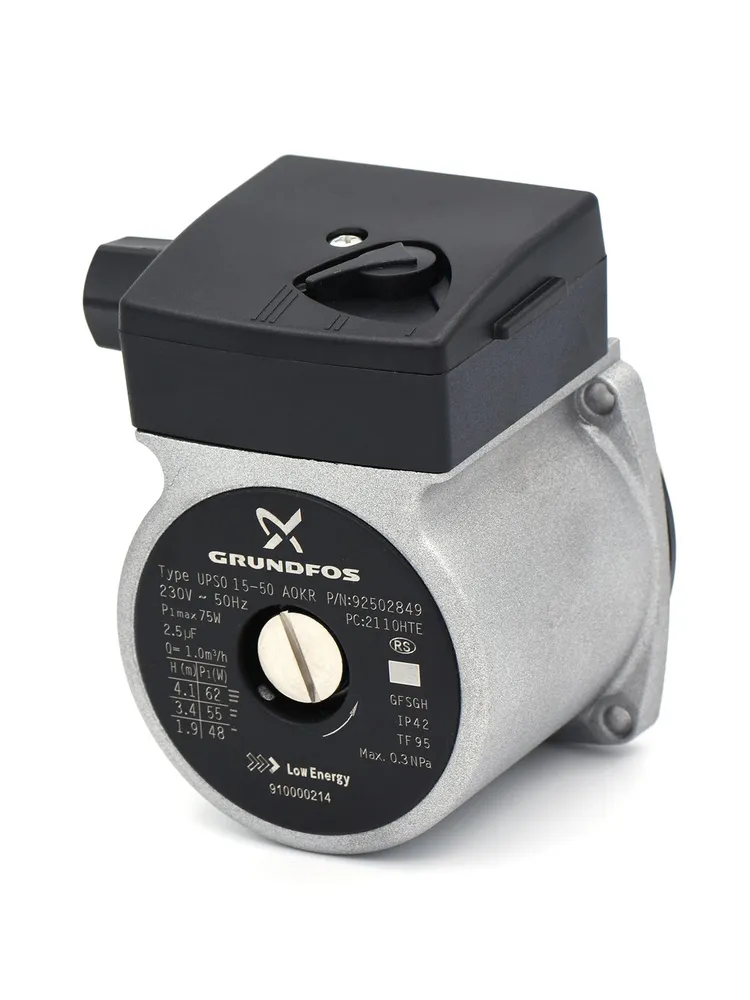

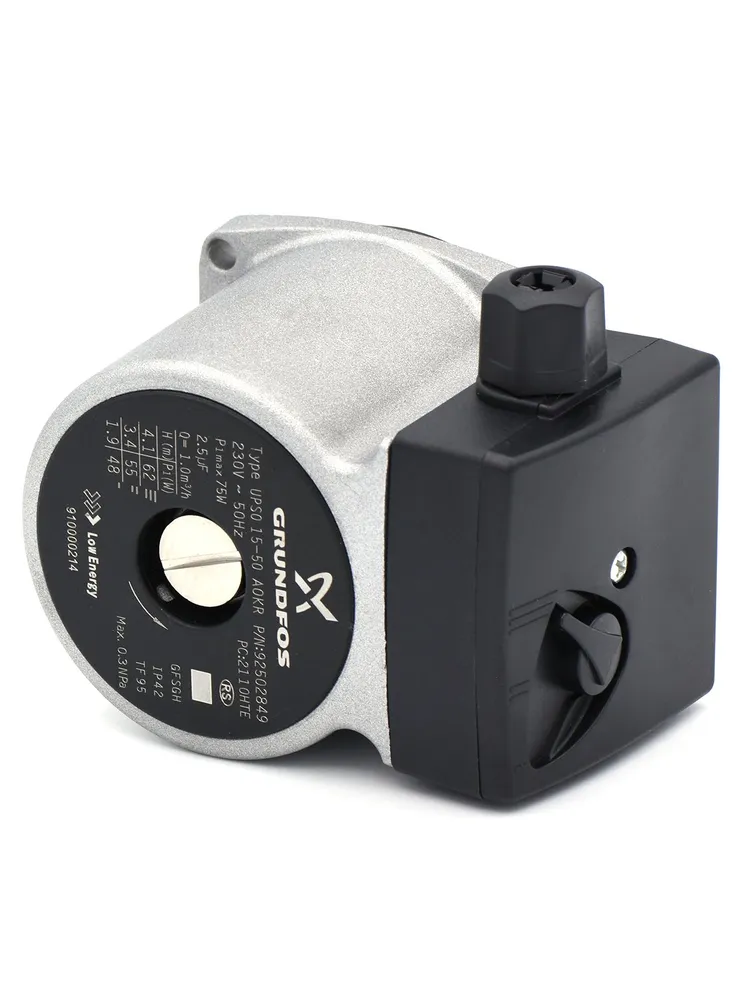

Grundfos Tip 15-50 • P1 Maks. 75W • 62W • 3 Devir • Molex Soket
Sirkülasyon Pompası Grundfos 15-50 P1 Maksimum 75W 62W 3 Devir Molex
Grundfos 15-50 tip sirkülasyon pompası motoru; uygun kombi pompa gruplarında kapalı primer devre suyunun ana eşanjör, kalorifer tesisatı ve kullanım sıcak suyu üretimi sırasında plakalı eşanjör yönünde dolaştırılmasına yardımcı olan üç devirli motor kafasıdır. Ürün, P1 maksimum 75W ve 62W etiket bilgisiyle tanımlanmakta; elektrik bağlantısı Molex tip soket üzerinden gerçekleştirilmektedir. Kesin seçim için motor etiketi, kademe yapısı, soket geometrisi, motor flanşı, rotor çarkı ve pompa salyangozu eski parçayla birebir karşılaştırılmalıdır.
Ürün Kimliği ve Elektriksel Yapısı
- Pompa sınıfı
- 15-50
- Ürün tipi
- Sirkülasyon pompası motoru
- Çalışma yapısı
- Üç devirli
- Bağlantı tipi
- Molex soket
- P1 maksimum
- 75W
- Etiket güç bilgisi
- 62W
- Pompa yapısı
- Islak rotorlu motor kafası
- Montaj alanı
- Kombi primer devresi
75W ve 62W değerleri aynı bilgi olarak yorumlanmamalıdır
P1 maksimum 75W ifadesi motorun ilgili ürün ailesindeki en yüksek giriş
gücü değerini, 62W ibaresi ise belirli kademe veya motor etiketi
bilgisini gösterebilir. Kesin kademe-güç dağılımı yalnızca gönderilecek
ürünün etiketi üzerinden doğrulanmalıdır.
Üç Devirli Çalışma
Farklı hidrolik ihtiyaçlara göre üç ayrı motor devri sunarak kombinin uygun sirkülasyon ayarında çalışmasına yardımcı olur.
Molex Soket Bağlantısı
Kablo tesisatının motor terminaline düzenli ve kilitli biçimde bağlanmasını sağlayan çok kutuplu konnektör yapısına sahiptir.
15-50 Hidrolik Sınıfı
Uygun pompa salyangozu ve tesisat koşullarında kombi primer devresinin ihtiyaç duyduğu su dolaşımını oluşturmak üzere değerlendirilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Grundfos Tip 15-50 Üç Devir Molex Bağlantılı Kombi Sirkülasyon Pompası Motoru |
| Parça sınıfı | Kombi sirkülasyon pompası motor kafası |
| Pompa tanımı | 15-50 |
| Çalışma kademesi | Üç devir / üç kademe; kademe değerleri güncel motor etiketi üzerinden doğrulanmalıdır |
| P1 maksimum güç | 75W |
| Ek güç bilgisi | Ürün tanımında 62W değeri bulunmaktadır. Bu değerin ilgili kademedeki giriş gücü veya motor varyantı olduğu etiket üzerinden kontrol edilmelidir |
| Elektrik bağlantısı | Molex tip soket; soket biçimi, kutup sayısı, kilit yönü ve kablo dizilimi eski ürünle karşılaştırılmalıdır |
| Besleme gerilimi ve frekans | Güncel motor etiketi ve kombi elektrik şeması üzerinden doğrulanmalıdır |
| Motor yapısı | Kombi uygulamalarında kullanılan ıslak rotorlu sirkülasyon motoru sınıfı |
| Temel görevi | Kapalı kalorifer devresindeki primer suya hareket kazandırarak ısının kombi ve tesisat içerisinde taşınmasını desteklemek |
| Kalorifer çalışmasındaki görevi | Ana eşanjörde ısıtılan suyun radyatör veya yerden ısıtma devresine dolaştırılmasına yardımcı olmak |
| Sıcak su çalışmasındaki görevi | Uygun kombi tasarımında primer suyu plakalı eşanjör yönünde dolaştırarak kullanım suyunun dolaylı biçimde ısıtılmasını desteklemek |
| Hidrolik performans | Kesin debi ve basma yüksekliği, motorun bağlandığı salyangoz gövde ve ürünün güncel teknik etiketi üzerinden belirlenmelidir |
| Pompa salyangozu | Ürün motor olarak sunuluyorsa hidrolik gövde pakete dahil değildir |
| Rotor ve çark | Motor kafasıyla birlikte sunulan yapıya göre değişebilir. Çarkın çapı, yüksekliği ve derinliği eski ürünle karşılaştırılmalıdır |
| Motor flanşı | Vida merkezleri, conta yatağı ve gövde oturma yüzeyi eski pompa salyangozuyla aynı olmalıdır |
| Ürün markası | Güncel ürün etiketi ve ambalajından doğrulanmalıdır. “Grundfos tip” ifadesi fiziksel pompa platformunu da tanımlayabilir |
| Paket içeriği | 1 adet pompa motoru esas alınmıştır. Ayrıca gösterilmeyen conta, vida, Molex kablo ve salyangoz gövde dahil kabul edilmemelidir |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |
Motor gücü tek başına pompa uyumluluğunu belirlemez
75W veya 62W etiketi aynı olsa bile motor flanşı, rotor çarkı, soket
yapısı, dönüş karakteri ve salyangoz derinliği farklı olabilir. Fiziksel
ve elektriksel özellikler birlikte değerlendirilmelidir.
Sirkülasyon Pompası Motoru Nasıl Çalışır?
Kombi kalorifer veya kullanım sıcak suyu talebi aldığında elektronik kontrol kartı sirkülasyon pompasına çalışma komutu verir. Motor içerisinde oluşan manyetik alan, suyla temas eden rotor grubunu döndürür. Rotora bağlı pompa çarkı, salyangoz gövde içerisindeki tesisat suyuna hareket kazandırır.
Çarkın dönmesiyle pompanın giriş ve çıkış tarafları arasında basınç farkı meydana gelir. Bu fark, primer suyun ana eşanjör, üç yollu vana, plakalı eşanjör ve kalorifer tesisatı arasında çalışma moduna uygun biçimde dolaşmasına yardımcı olur.
Motor ısıyı üretmez, sistem içerisinde taşır
Sirkülasyon pompası brülörde yanma oluşturmaz. Ana eşanjörde üretilen
ısının tesisat suyu aracılığıyla ilgili devrelere aktarılmasını sağlar.
Üç Devirli Pompa Yapısının Teknik Önemi
Üç devirli pompa motorlarında motorun çalışma hızı farklı kademeler arasında seçilebilir. Kademe değiştikçe elektrik tüketimi, oluşturulan debi, basma yüksekliği ve tesisat içerisindeki akış sesi değişebilir.
Kademe Seçimini Etkileyen Unsurlar
- Kombinin fabrika ve servis ayarları
- Kalorifer tesisatının toplam uzunluğu
- Radyatör veya devre sayısı
- Tesisattaki boru çapları
- Filtre ve eşanjörlerin hidrolik direnci
- Cihazın kapasitesi ve çalışma sıcaklığı
Uygun Olmayan Kademe Sonuçları
- Yetersiz tesisat sirkülasyonu
- Eşanjör sıcaklığının hızlı yükselmesi
- Radyatörlerin dengesiz ısınması
- Gereksiz tesisat ve vana sesi
- Pompanın gereğinden fazla enerji tüketmesi
- Hidrolik titreşim ve akış gürültüsü
Pompa kademesi rastgele değiştirilmemelidir
Devir seçimi yalnızca pompa sesine göre yapılmamalı; kombinin servis
verileri, tesisat direnci ve gerçek su dolaşımı birlikte
değerlendirilmelidir.
Molex Soket Bağlantısının Önemi
Molex tip konnektör, kombi kablo tesisatı ile pompa motoru arasında düzenli ve kilitlenebilir bir elektrik bağlantısı oluşturur. Ancak Molex adı tek bir soket ölçüsünü ifade etmez; farklı kutup sayısı, terminal dizilimi ve kilit yönüne sahip bağlantılar bulunabilir.
Soket Üzerinden Kontrol
- Konnektörün kutup sayısı
- Soket gövdesinin genişliği ve yüksekliği
- Kilit tırnağının yönü
- Terminal yuvalarının dizilimi
- Kablo renkleri ve bağlantı sırası
- Kablo çıkış yönü ve uzunluğu
Karıştırılmaması Gereken Bağlantılar
- Vidalı terminal kutulu pompa motorları
- Farklı kutup sayısına sahip Molex soketler
- PWM veya data kontrollü elektronik pompalar
- Kondansatörlü farklı motor bağlantıları
- Wilo tip farklı flanşlı motor kafaları
- Yalnızca görünüşü benzer konnektörler
Soket uçlarına tahminle gerilim uygulanmamalıdır
Terminal görevleri cihazın elektrik şeması ve motor etiketi görülmeden
belirlenmemelidir. Hatalı bağlantı motor sargısına veya kombi elektronik
kartına zarar verebilir.

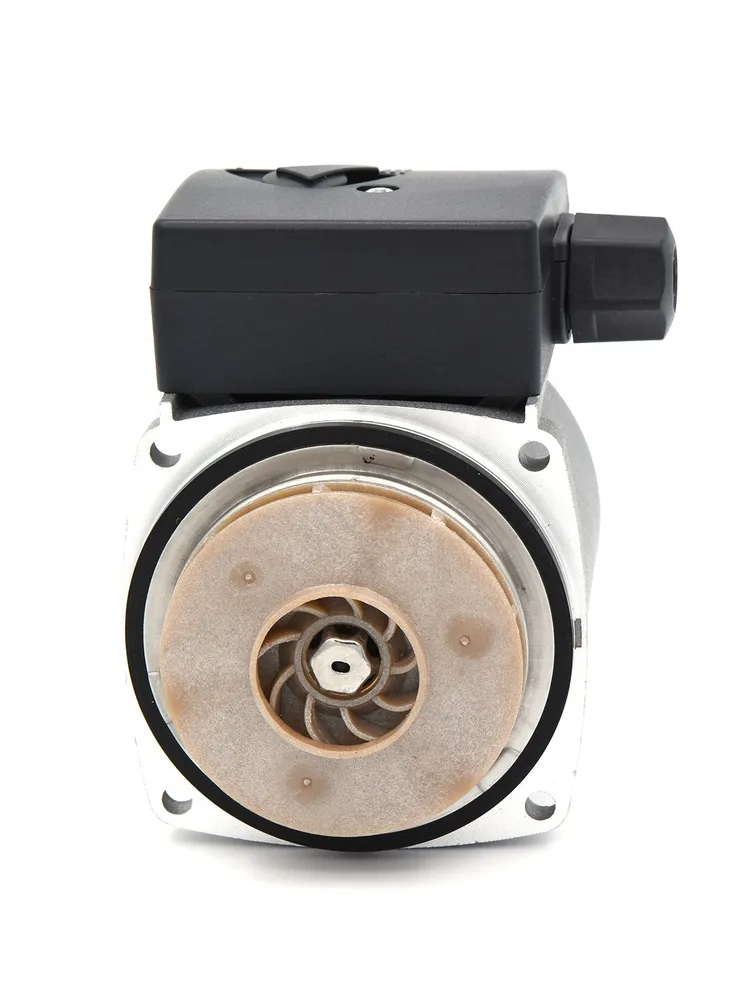

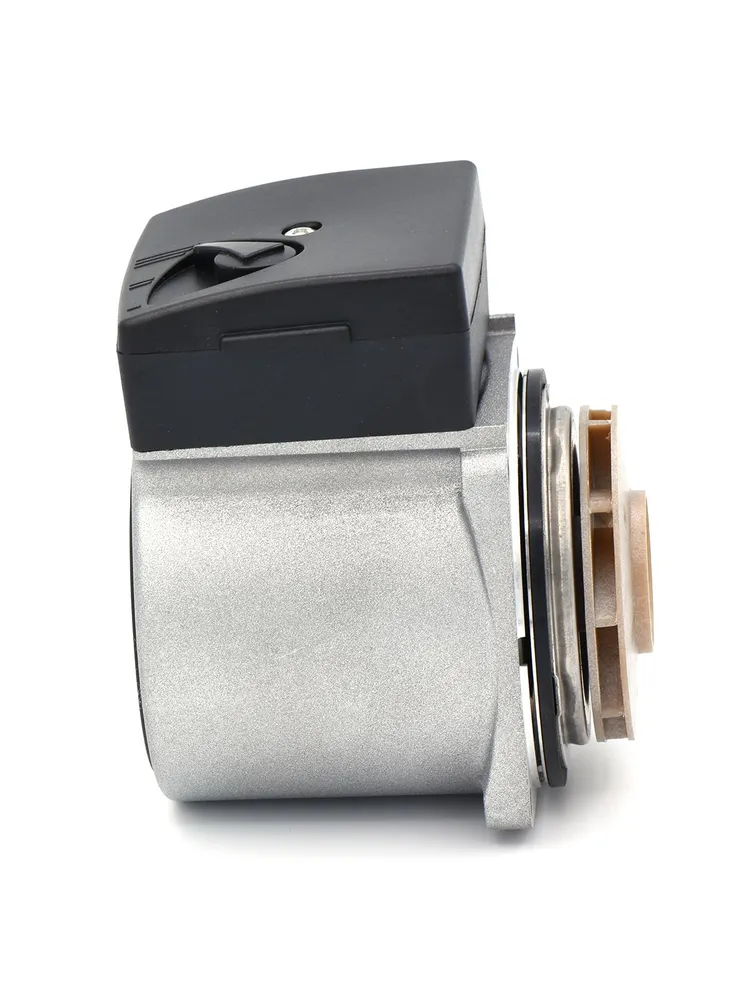

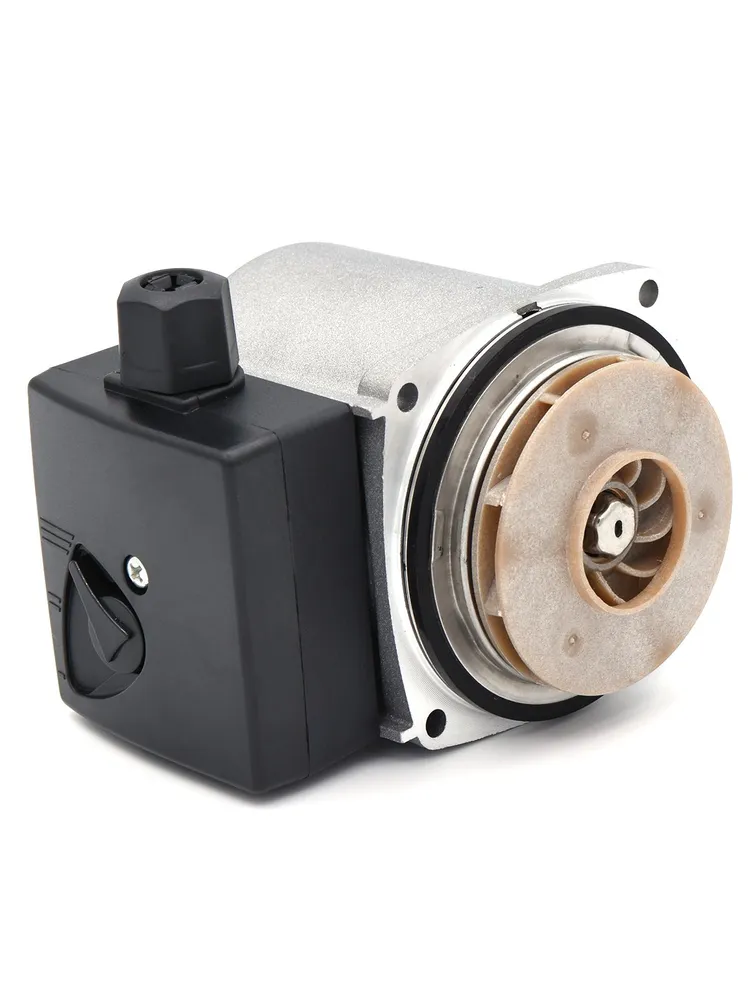

Motor Kafası, Rotor ve Komple Pompa Arasındaki Fark
15-50 Pompa Motoru
- Pompanın elektrikli motor bölümünü oluşturur.
- Üç devirli çalışma mekanizmasını içerir.
- Molex elektrik soketine sahiptir.
- Uygun mevcut salyangoz gövdeye monte edilir.
- Hidrolik gövde pakete dahil olmayabilir.
Rotor veya Komple Pompa
- Rotor yalnızca iç döner parçayı yeniler.
- Rotor değişimi motor sargısı arızasını gidermez.

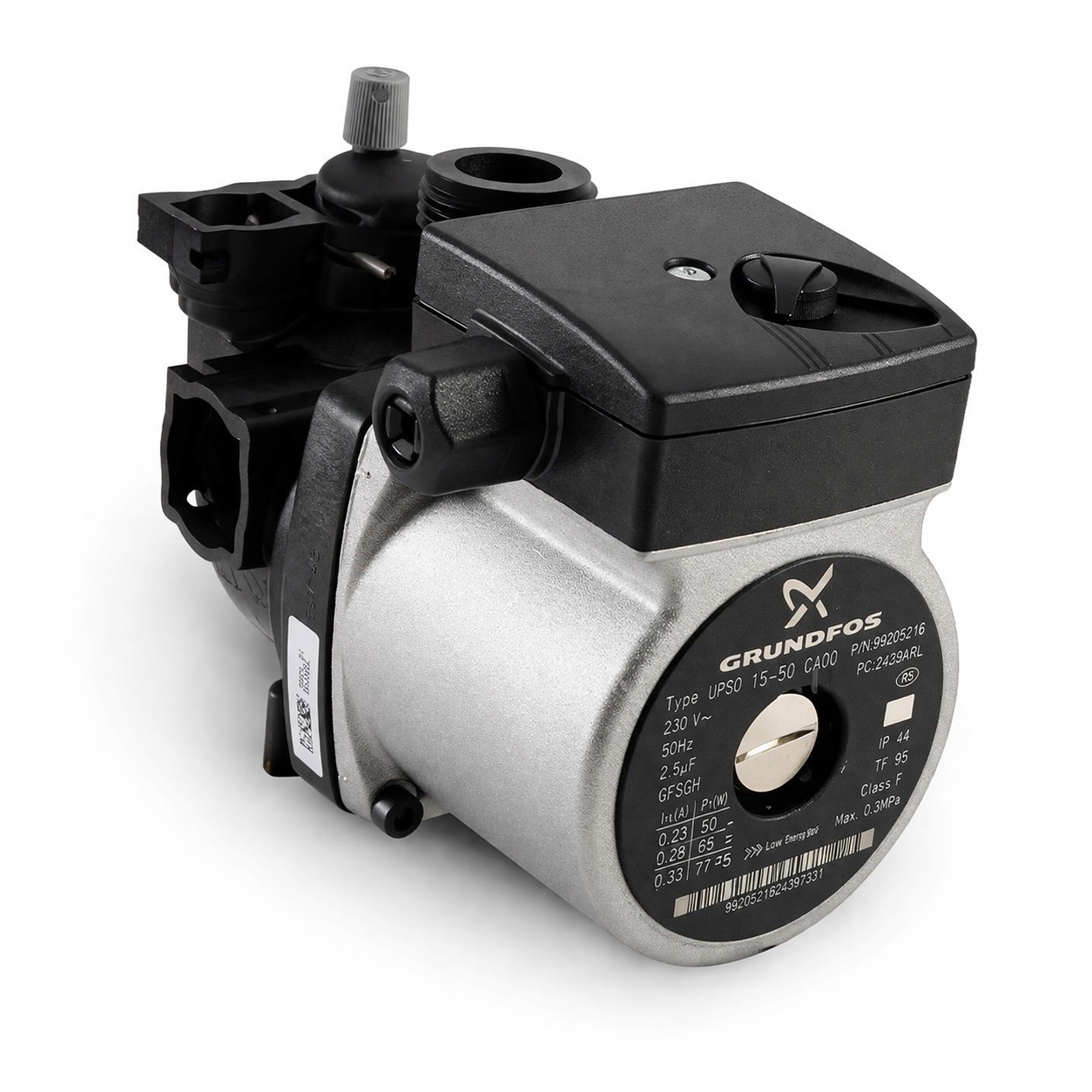

- Komple pompa motor ve salyangoz gövdeyi birlikte içerir.
- Motor değişimi çatlak pompa gövdesini onarmaz.
- Arızalı bölüm doğru teşhis edilerek ürün seçilmelidir.
Pompa gövdesi hasarlıysa motor değişimi yeterli değildir
Salyangoz gövdede çatlak, bağlantı ağzında kırık veya vida yuvalarında
deformasyon varsa komple pompa grubunun yenilenmesi gerekebilir.
Uyumluluk Kontrolünde Temel Noktalar
Grundfos 15-50 tanımı farklı kombi ve ısıtma cihazlarında kullanılan çeşitli pompa modellerinde görülebilir. Aynı hidrolik sınıf bilgisine rağmen motor bağlantısı, salyangoz derinliği, çark geometrisi ve elektrik terminali değişebilir.
Cihaz Üzerinden Kontrol
- Kombinin marka ve tam model kodu
- Cihaz kapasitesi
- Üretim ve seri numarası
- Pompanın cihaz servis kodu
- Kombi elektrik bağlantı şeması
- Mevcut hidrolik blok platformu
Eski Pompadan Kontrol
- 15-50 model veya sınıf bilgisi
- P1 maksimum 75W ibaresi
- 62W etiket bilgisinin bulunması
- Üç devir düğmesi veya kademe yapısı
- Molex soketin fiziksel biçimi
- Motor flanşı ve vida aralıkları
- Çark çapı, yüksekliği ve gövde derinliği
Yalnızca 15-50 yazısına göre ürün seçilmemelidir
15-50 sınıfındaki farklı pompalarda soket, güç değeri, çark, vida
merkezleri ve motor kontrol sistemi değişebilir. Eski ürünün bütün
teknik ve fiziksel özellikleri karşılaştırılmalıdır.
Pompa Arızasına İşaret Edebilecek Belirtiler
- Kombi çalıştığı hâlde radyatörlerin yeterince ısınmaması
- Ana eşanjör sıcaklığının kısa sürede hızla yükselmesi
- Cihaz içerisinden kaynama veya dolaşım sesi gelmesi
- Pompanın hiç çalışmaması veya aralıklı devreye girmesi
- Motor bölümünden uğultu, sürtme veya titreşim sesi duyulması
- Pompa gövdesinin anormal derecede ısınması
- Radyatörlerin bazı bölümlerinin sürekli soğuk kalması
- Kullanım sıcak suyu sıcaklığının dalgalanması
- Molex soket veya kablo çevresinde yanık izi görülmesi
- Motor ile salyangoz birleşiminde su kaçağı oluşması
- Kombinin yetersiz dolaşım nedeniyle güvenlik duruşuna geçmesi
Pompadan ses gelmesi rotorun doğru döndüğünü kanıtlamaz
Motor enerji aldığı hâlde rotor sıkışmış, çark kırılmış veya hidrolik
geçiş tıkanmış olabilir. Motor çalışmasıyla gerçek su sirkülasyonu ayrı
ayrı kontrol edilmelidir.
Benzer Arızalardan Ayırıcı Değerlendirme
Pompa Motoruyla İlişkili Olasılıklar
- Motor sargısında elektriksel arıza oluşması
- Rotorun sıkışması veya aşınması
- Pompa çarkının kırılması
- Devir seçici mekanizmada temas sorunu
- Molex sokette gevşeklik veya oksitlenme
- Motorun enerji aldığı hâlde dönmemesi
Diğer Olası Nedenler
- Tesisat filtresinin tortuyla tıkanması
- Ana eşanjörde geçiş daralması
- Plakalı eşanjörde hidrolik tıkanıklık
- Üç yollu vana kartuşunun sıkışması
- Kalorifer tesisatında yoğun hava bulunması
- Radyatör veya tesisat vanalarının kapalı olması
- Elektronik kartın pompaya enerji göndermemesi
- Tesisat basıncının yetersiz olması
Yetersiz ısınma doğrudan pompa arızası kabul edilmemelidir
Tıkalı filtre, tesisat havası, eşanjör daralması, sensör sorunu veya üç
yollu vana arızası benzer çalışma belirtileri oluşturabilir.
Doğru Pompa Motoru Seçimi İçin Kontrol Listesi
- Eski pompa etiketinde 15-50 tanımını kontrol edin.
- P1 maksimum güç bilgisinin 75W olduğunu doğrulayın.
- 62W ibaresinin eski ürün etiketinde bulunup bulunmadığını inceleyin.
- Pompanın üç devirli çalışma yapısına sahip olduğunu kontrol edin.
- Devir seçici düğmenin biçimini ve konumunu karşılaştırın.
- Elektrik bağlantısının Molex soket olduğunu doğrulayın.
- Soketin kutup sayısını ve kilit yönünü karşılaştırın.
- Kablo renkleri ile terminal sırasını kontrol edin.
- Motor flanşı ve sabitleme vida merkezlerini ölçün.
- Rotor çarkının çapını, yüksekliğini ve derinliğini karşılaştırın.
- Conta çapını ve motor oturma yüzeyini inceleyin.
- Pompa salyangozunun Grundfos tip yapıda olduğunu doğrulayın.
- Kombinin tam marka, model ve seri numarasını kaydedin.
- Conta, vida, soket kablosu ve gövdenin paket içeriğini kontrol edin.
Etiket ve fiziksel ölçüler birlikte karşılaştırılmalıdır
Eski pompanın teknik etiketi, devir seçici bölümü, Molex soketi, motor
flanşı, rotor çarkı ve kombi model etiketi ayrı ayrı görüntülenmelidir.
Motor, Rotor ve Soket Kontrolleri
Motor ve Rotor Bölümü
- Motor gövdesinde çatlak ve darbe bulunmamalıdır.
- Rotor milinde aşırı boşluk görülmemelidir.
- Pompa çarkı kırık veya şekli bozulmuş olmamalıdır.
- Motor oturma yüzeyi düz ve temiz bulunmalıdır.
- Conta kanalı çizilmiş veya aşınmış olmamalıdır.
- Vida yuvaları salyangoz gövdeyle aynı hizada olmalıdır.
Molex Soket ve Kademe Bölümü
- Soket gövdesinde erime veya yanık izi bulunmamalıdır.
- Terminaller eğilmiş veya oksitlenmiş olmamalıdır.
- Kilit tırnağı kırık olmamalıdır.
- Kablo yalıtımında kesik ve sertleşme görülmemelidir.
- Devir seçici mekanizma gevşek olmamalıdır.
- Elektrik bölümü su ve yoğuşma temasından korunmalıdır.
Pompa kaçağı Molex sokete ulaşmamalıdır
Motor contası veya salyangoz gövdesinden sızan su, elektrik terminalinde
oksitlenmeye, kısa devreye ve kombi elektronik kartında hasara neden
olabilir.
Montaj ve Servis Güvenliği
Sirkülasyon pompası motoru, şebeke elektriği ile sıcak ve basınçlı kalorifer suyunun aynı bölgede bulunduğu teknik bir bileşendir. Değişim öncesinde cihazın elektrik, gaz ve hidrolik güvenliği sağlanmalı; kombi tamamen soğutulmalı ve kalorifer devresi yetkin teknik servis tarafından basınçsız hâle getirilmelidir.
- Motor enerji altındayken Molex soket çıkarılmamalıdır.
- Soket uçlarına elektrik şeması dışında gerilim uygulanmamalıdır.
- Pompa motoru gövdeden ayrı ve susuz biçimde çalıştırılmamalıdır.
- Eski ve sertleşmiş motor contası yeniden kullanılmamalıdır.
- Motor flanşı salyangoz gövdeye eğik oturtulmamalıdır.
- Sabitleme vidaları dengeli ve uygun yöntemle sıkılmalıdır.
- Elektrik kablosu sıcak ve keskin yüzeylerden korunmalıdır.
- Montaj sonrasında kalorifer devresi kontrollü biçimde doldurulmalıdır.
- Sistemdeki hava uygun servis prosedürüyle giderilmelidir.
- Her üç devir konumu teknik olarak kontrol edilmelidir.
- Motor çalışması ile gerçek su dolaşımı birlikte değerlendirilmelidir.
- Soğuk ve sıcak çalışmada bağlantılar kaçak açısından incelenmelidir.
Pompa motoru değişimi kullanıcı müdahalesine uygun değildir
Hatalı soket bağlantısı, yanlış kademe, eksik conta veya uyumsuz
motor-gövde eşleşmesi; elektrik çarpması, su kaçağı, elektronik kart
hasarı ve aşırı ısınma riski oluşturabilir. Montaj yetkin kombi teknik
servisi tarafından yapılmalıdır.
Sık Sorulan Sorular
Grundfos 15-50 neyi ifade eder?
Pompanın ürün ve hidrolik sınıf tanımıdır. Farklı motor revizyonlarında aynı 15-50 ibaresi bulunabileceği için tam etiket ve fiziksel yapı karşılaştırılmalıdır.
P1 maksimum 75W ne anlama gelir?
P1, motorun elektrik şebekesinden çektiği giriş gücüyle ilgili etiket tanımıdır. Maksimum 75W bilgisi en yüksek çalışma kademesi veya ürün ailesinin üst giriş gücünü gösterebilir.
62W değeri neyi gösterir?
Ürün tanımındaki 62W değeri belirli bir çalışma kademesinin giriş gücü veya motor varyantı olabilir. Kesin açıklama güncel ürün etiketi üzerinden yapılmalıdır.
Pompa kaç devirlidir?
Ürün üç devirli veya üç kademeli çalışma yapısıyla tanımlanmaktadır.
Molex bağlantı ne demektir?
Pompa motorunun kablo tesisatına çok kutuplu, geçmeli ve kilitli bir konnektör üzerinden bağlanmasıdır. Soket ölçüsü ve terminal dizilimi eski ürünle aynı olmalıdır.
Bütün 15-50 pompaların yerine kullanılabilir mi?
Hayır. Flanş, çark, soket, güç değeri, dönüş karakteri ve salyangoz derinliği farklı olabilir.
Ürün komple pompa mıdır?
Ürün motor olarak tanımlanmaktadır. Hidrolik salyangoz gövde güncel ürün görselinde yer almıyorsa pakete dahil değildir.
Pompa motoru Grundfos orijinal midir?
Ürünün orijinal Grundfos veya Grundfos tip uyumlu üretim durumu güncel motor etiketi, ambalajı ve stok bilgisi üzerinden doğrulanmalıdır.
Motor çalışıyor fakat petekler ısınmıyorsa sebep nedir?
Rotor veya çark hasarı bulunabilir. Tesisat havası, tıkalı filtre, kapalı vanalar, eşanjör daralması ve üç yollu vana arızası da aynı belirtiyi oluşturabilir.
Pompa uğultu yapıyor fakat dönmüyorsa arızalı mıdır?
Rotor sıkışması, motor sargısı sorunu veya elektrik bağlantı problemi bulunabilir. Enerji altındaki motora kullanıcı müdahalesi yapılmamalıdır.
Devir kademesi kullanıcı tarafından değiştirilebilir mi?
Kademe seçimi kombi servis verilerine ve tesisatın hidrolik yapısına göre yapılmalıdır. Rastgele kademe değişimi önerilmez.
Conta ve Molex kablo ürünle birlikte gelir mi?
Güncel paket içeriğinden doğrulanmalıdır. Ürün görselinde ayrıca gösterilmeyen conta, kablo ve vidalar dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin model ve seri etiketini, eski pompanın teknik etiketini, üç devir seçici bölümünü, Molex soketini, motor flanşını ve rotor çarkını gösteren fotoğrafları iletebilirsiniz. Proser ekibi; 15-50 pompa sınıfı, P1 maksimum 75W ve 62W güç bilgileri, Molex bağlantı ve fiziksel motor-gövde yapısı üzerinden parça karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün marka etiketi, Molex soket rengi, terminal dizilimi, devir seçici düğmesi, rotor çarkı ve küçük üretim ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Grundfos 15-50 pompa” başlığı değil; P1 maksimum 75W ve 62W güç bilgileri, üç devir yapısı, Molex soket, motor flanşı, çark geometrisi, pompa salyangozu ve eski parçanın fiziksel özellikleri birlikte değerlendirilmelidir.
